21. máj 2019
0
59

Automatické vykazovanie výrobkov do vašich tabuliek

Už sa nemusíte trápiť s vykazovaním položiek. Program CADKON+ Architecture to spraví za Vás.
Automatické vykazovanie výrobkov do vašich tabuliek

Ste projektanti pozemných stavieb, architekti, stavbári, statici, rozpočtári alebo obecne projektanti pracujúci v CADe, ktorý vykazujú výrobky, ako napríklad okná, dvere, stolárske, zámočnícke, klampiarske výrobky, nosníky, atď.….?

Samozrejme ste sa už stretli so situáciou, kde niekoľkokrát prepočítavate vykazované položky, aby ste neurobili chybu v počtoch, ktorá by Vás následne mohla stáť nemalé finančné prostriedky, keďže ste za projekt zodpovedný. Následne prídu niekoľkokrát zmeny a kolotoč nekonečného počítania sa opakuje a možnosť chybovosti sa stále zvyšuje. Kto kedy nezabudol započítať novú položku, alebo upraviť špecifikáciu položky v tabuľke, keď sa ich vo výkresu nachádzajú desiatky, stovky alebo aj tisíce?

Poďme sa pozrieť, ako túto problematiku môžeme riešiť v programu CADKON+ Architecture, ktorý spája grafické CAD jadro z celou radou profesijných funkcií pre projektantov vrátane možnosti automatického vykazovania prvkov do tabuliek vlastného vzhľadu.

  • Hlavné prednosti programu CADKON+ Architecture:
  • Stabilné samostatné jadro s plnou podporou DWG, DGN, PDF……,
  • Ucelené riešenie pre projektantov pozemných stavieb, architektov, a pod.,
  • Výkresy podľa ČSN, normových zvyklostí a firemných štandardov,
  • Automatické generovanie tabuliek a podkladov pre rozpočet podľa vášho firemného štandardu alebo do excelu,
  • Rýchle spracovanie zmien v projekte,
  • Eliminácia chyby v projektovej dokumentácií,
  • Trvalá a sieťová licencia,
  • Rýchle a presné kreslenie celej rady stavebných konštrukcií.

Súčasná prax – typický príklad

V súčasnosti celá rada projekčných kancelárii pracuje napríklad v AutoCADe alebo inom CADe a výkaz výrobkov rieši tak, že vo výkrese priradí výrobku ľubovoľnú značku s označením a špecifikáciou vo výkrese, následne prepisuje v tabuľke texty alebo mimo výkresu v Exceli. Táto metóda je však náchylná k chybovosti. Bežne sa môže stať, že sa opraví len označenie výrobku a na úpravu špecifikácie sa zabudne, alebo sa zabudne pripočítať/odpočítať výrobok atď. Dôvodom je hlavne to, že výrobok nie je s tabuľkou zviazaný.

Príklad tabuľky vykreslenej z kriviek a textov
Príklad tabuľky vykreslenej z kriviek a textov

Poďme sa spoločne pozrieť ako je táto problematika elegantne riešená v CADKON+ Architecture.

Položkovanie a označovanie výrobkov je riešené formou bublín, ktoré okrem automatického vykreslenia bubliny v sebe majú tiež technickú špecifikáciu výrobku. Každý výrobok môže niesť svoje vlastné parametre, teda môžete jednoducho položkovať ľubovoľné druhy výrobkov.

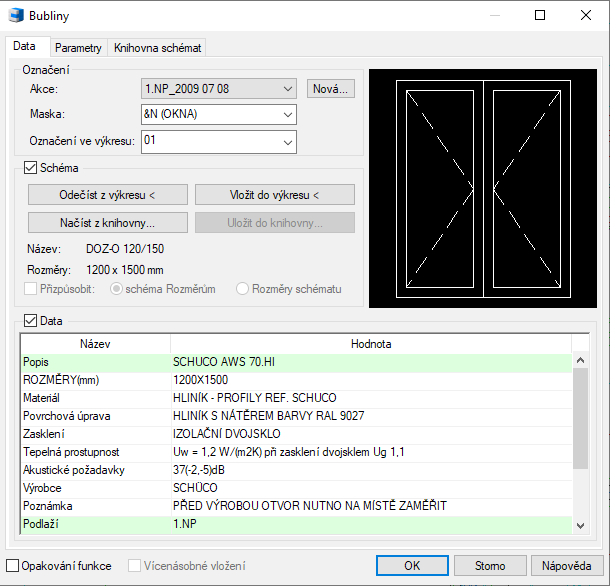

Príklad položkovania výrobku (okna). Každému výrobku môžete nadefinovať ľubovoľné dáta a pohľadové schéma.
Príklad položkovania výrobku (okna). Každému výrobku môžete nadefinovať ľubovoľné dáta a pohľadové schéma.

Výkaz výrobkov do tabuliek vášho vzhľadu umožňuje CADKON+ Architecture na rozdiel od iných CADov. Ide o unikátnu možnosť prevziať vašu existujúcu tabuľku, ktorú teraz aktuálne používate. Nemusíte sa tak prispôsobovať programom predefinovaných tabuľkám, ktorého vzhľad Vám nevyhovuje a neodpovedá vašim štandardom.

Ako zdroj novej tabuľky CADKONu použijete existujúcu tabuľku, vykreslenú v ľubovoľnom výkrese, ktorú vytvárate a používate vo firme ako štandard. Tento zdroj stačí prepojiť s bublinami CADKONu a môžete začať automaticky vykazovať výrobky miesto nekonečného vypisovania špecifikácie.

22
Youtube

Vloženie vlastnej tabuľky je otázkou pár kliknutí. Vyberiete zdrojové výkresy (môže ich byť viacej), zvolíte šablónu, ktorú chcete použiť, nastavíte filter položiek (ktoré výrobky chcete vykazovať) a zvolíte podľa akého parametru sa majú položky triediť. Tabuľku následne vložíte do výkresu.

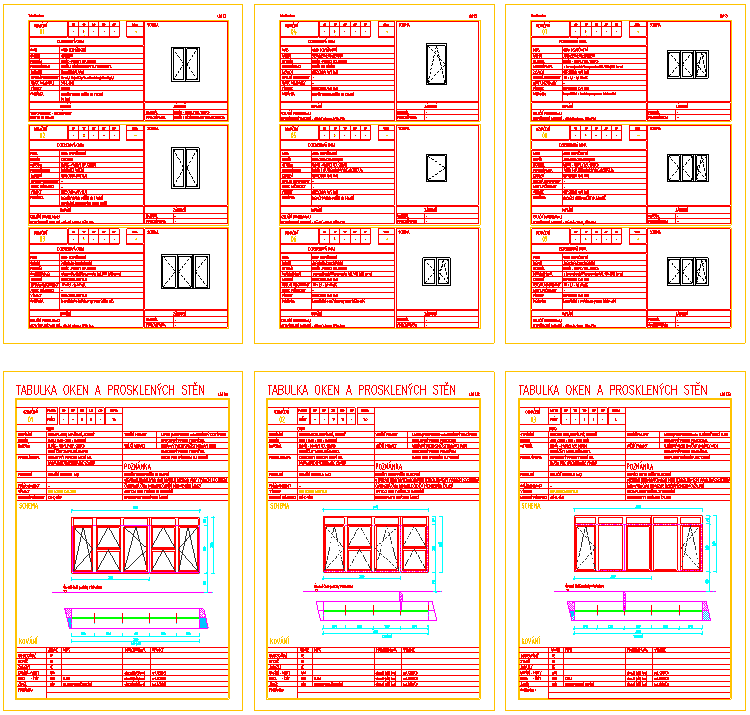

Príklady tabuliek vlastného vzhľadu
Príklady tabuliek vlastného vzhľadu

Zmeny vo výkrese a aktualizácie tabuliek patrí ku každému projektu. V CADKON+ Architecture sú zmeny položkovaných výrobkov rýchle a efektívne pomocou správcu bublín. Ten umožňuje položky nielen vyhľadať vo výkrese, ale aj hromadne editovať ich špecifikácie.

Pokiaľ vo výkrese urobíte zmeny, ktoré majú väzbu na už vykreslené tabuľky, príde automaticky k viditeľnému označeniu tabuliek ako neplatné. Následná aktualizácie tabuliek je na jedno kliknutí.

Neaktuálnu tabuľku (preškrtnutá) aktualizujete jedným kliknutím.
Neaktuálnu tabuľku (preškrtnutá) aktualizujete jedným kliknutím.
19
Youtube

Tabuľky CADKONu tak napĺňajú požiadavky zákazníkov a umožňujú vykonanie rýchlych výpisov jednotlivých typov výrobkov do tabuliek ľubovoľného vzhľadu. CADKON tak umožňuje vytvorenie formátovo rôznych tabuliek pre rozdielne typy výrobkov.

Pán Ing. Tomáš Podstata z INS spol. s r.o. o položkovaní a tabuľkách CADKONu povedal:
Na tabulkách CADKONu oceňuji možnost vytvoření vzhledově libovolné šablony s vlastními položkami. Součty bublin eliminují chybu při ručním sčítání na kalkulačce během dohledávání bublin ve výkresech. Další výhodou je správce bublin, který umožňuje rychlé změny parametrů a přečíslování bublin.

Hlavné výhody tabuliek CADKONu:

  • Vlastný vzhľad tabuľky.
  • Prevzatie existujúcich tabuliek zákazníka ako vzor novej tabuľky.
  • Vytvorenie rôznych šablón tabuliek podľa potrieb vykazovaných typov výrobkov.
  • Generovanie celých tlačených listov, ktoré obsahujú jeden alebo viac tabuliek výrobkov.
  • Pri zmene vo výkrese bude už vytvorená tabuľka označená ako neplatná.
  • Aktualizácia vykreslených tabuliek na jedno kliknutie.

A oveľa viac… Automatické vykazovanie výrobkov do tabuliek vlastného vzhľadu je len jedna z celej rady funkcionalít, ktoré vám CADKON+ Architecture prináša. Je to komplexný nástroj pre tvorbu projektovej dokumentácie, ktorý automatizuje celú radu rutinných procesov a riadi sa heslom „Nekreslite, projektujte“. Jeho hlavnou výhodu je otvorenosť, jednoduchosť a vďaka väzbe na ČSN a na výrobcov stavebných prvkov, plne využíva návyky projekčnej praxe.

  • určený pre širokú klientelu stavebných projektantov,
  • vlastné CAD jadro kompatibilné s aplikáciou AutoCAD®,
  • jednoduchý postup návrhu a kreslenia,
  • pokrýva všetky fázy projektovej dokumentácie,
  • knižnice výrobkov aktuálnych pre náš trh,
  • výkazy stavebných prvkov a použitého materiálu do tabuliek,
  • jednoduché zmeny v už spracovanom projekte.

Stiahnuť program si môžete tu.

Ak máte ďalšie otázky, môžete kontaktovať CADKON+ na info@cadkon.eu.
