Profil s najvyššou únosnosťou - trapézový plech T153 od spoločnosti Maslen

Tvar a typ ocele z ktorej je vyrábaný ho limituje k použitiu pre konštrukčné riešenia.
Profil s najvyššou únosnosťou - trapézový plech T153 od spoločnosti Maslen

Trapézové plechy MASLEN T153 sú vyrábané na modernom zariadení s vysokou presnosťou a rýchlosťou spracovania, čo zaručuje ich kvalitu a spoľahlivosť. Každý výrobný proces je dôkladne kontrolovaný, aby sa dosiahla vysoká úroveň kvality týchto trapézových plechov.

Na výrobu trapézových plechov MASLEN T153 sa výhradne používa oceľový plech s konštrukčnou akosťou S320GD, čo zabezpečuje ich pevnosť a odolnosť. Oceľové jadro je opatrené obojstrannou zinkovou povrchovou úpravou o hmotnosti 100 g/m2, čím sa zvyšuje ich odolnosť voči korózii.

Okrem toho, na zinkovej vrstve sa nachádza farebná polyesterová povrchová úprava s hrúbkou 15 µm alebo 10 µm, čo prispieva k ich estetickému vzhľadu a ochrane pred poveternostnými vplyvmi.

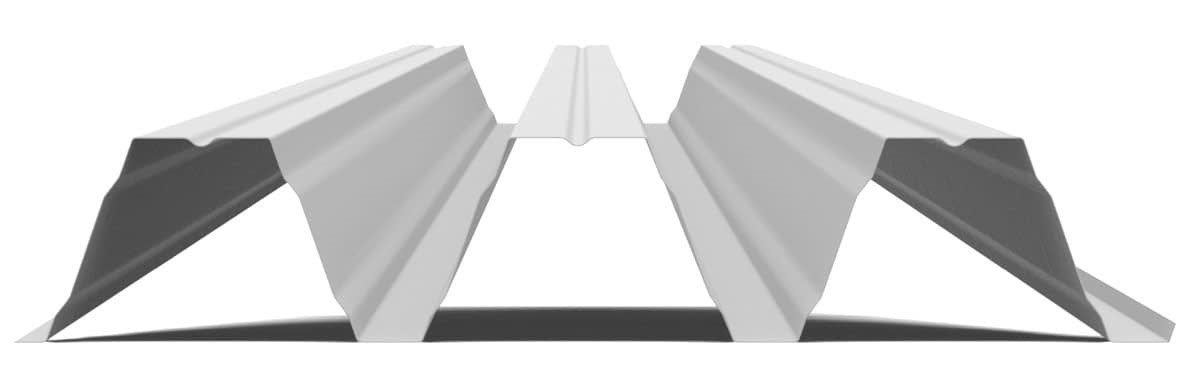

Trapézový profil Maslen T153.
Trapézový profil Maslen T153.

Trapézové plechy MASLEN T153 sú ideálnou voľbou pre projekty s veľkými rozpätiami nosnej konštrukcie, pretože vďaka svojej výške a kvalitnému materiálu sú schopné efektívne zvládnuť aj takéto náročné požiadavky.

Často sú využívané ako strešný profil pri stavbe občianskych a priemyselných objektov, no odporúča sa, aby neboli použité ako finálna strešná vrstva. Ich hlavné využitie spočíva v integrácii do skladaného strešného plášťa spolu s tepelnou izoláciou a hydroizoláciou, čo zabezpečuje optimálnu ochranu a energetickú účinnosť.

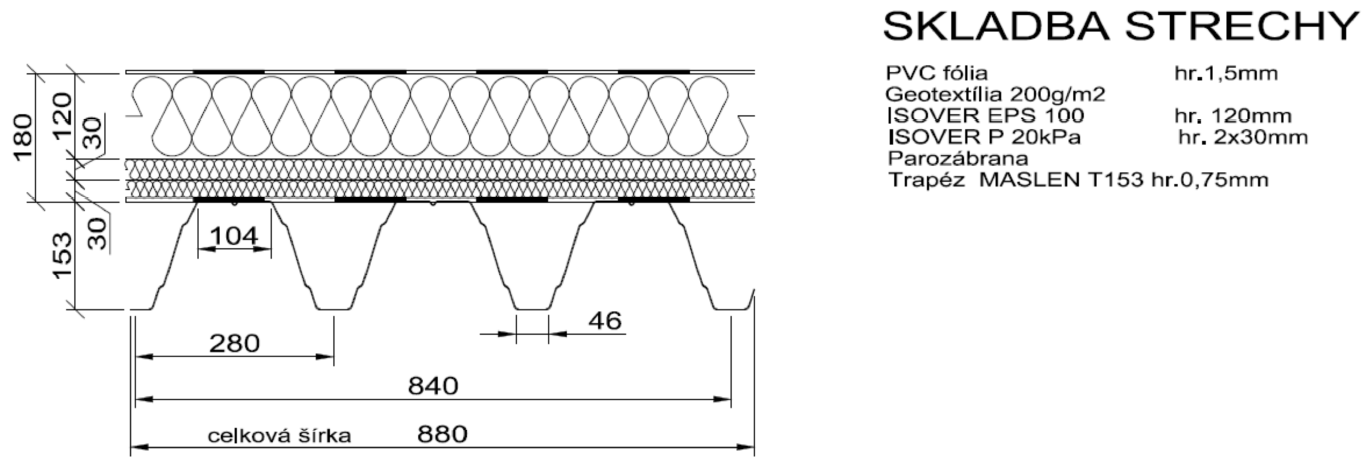

Príklad skladby strechy s použitím trapézového plechu T153
Príklad skladby strechy s použitím trapézového plechu T153

Pri požiarnej ochrane stavieb je dôležité mať strešný plášť s primeranou odolnosťou voči ohňu. Spoločnosť MASLEN sa zaviazala testovať rôzne skladby striech v skúšobnom laboratóriu FIRES, aby určila ich úroveň požiarnej odolnosti.

Na základe výsledkov týchto testov sú pridelené klasifikácie požiarnej odolnosti, ktoré definujú odporúčaný spôsob kotvenia trapézového plechu a skladbu strešného plášťa, ktorá zodpovedá požadovanej úrovni odolnosti voči ohňu.

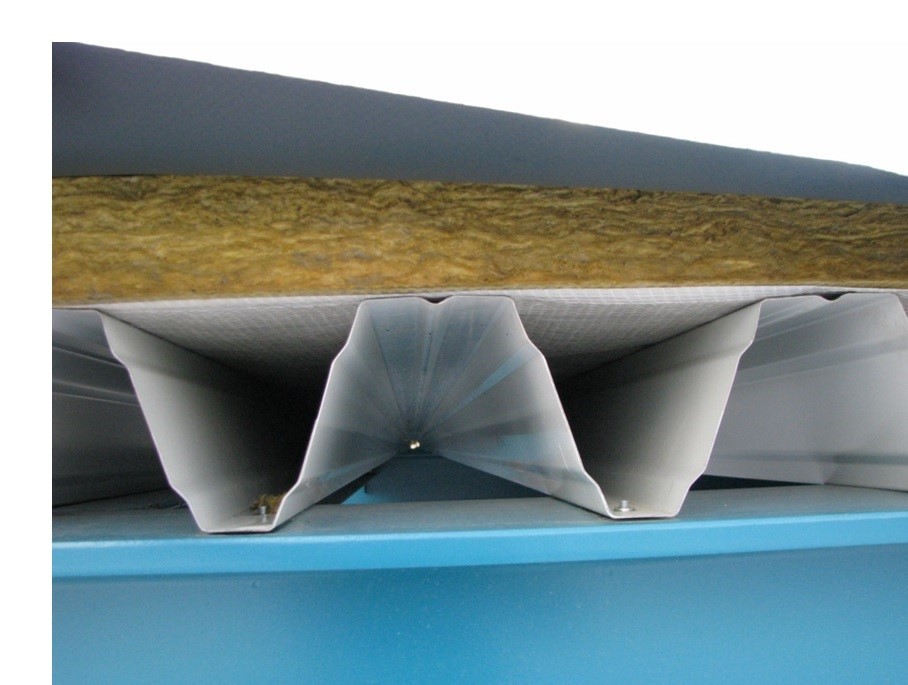

Náhľad na reálnu konštrukciu strechy s použitím trapézového profilu MASLEN T153
Náhľad na reálnu konštrukciu strechy s použitím trapézového profilu MASLEN T153

Na fotografii  nižšie je príklad využitia trapézového plechu T153 s hrúbkou 0,88 mm pri konštrukcii skladovacej haly v priemyselnom parku v Trenčíne. V tomto prípade trapézový plech zohrával kľúčovú úlohu v nosnej štruktúre celej stavby. Skladba strešného systému bola starostlivo navrhnutá s dôrazom na funkčnosť, pevnosť a bezpečnosť.

Nosnú konštrukciu skladovacej haly tvoril železobetónový skelet, ktorý bol vyhotovený s rozpätím strešných väzníkov 6 m. Trapézový plech T153 sa v tomto prípade využil ako hlavný nosný prvok. Jeho vysoká pevnosť a odolnosť v kombinácii s ľahkosťou a jednoduchou inštaláciou robili z trapézového plechu ideálne riešenie pre tento projekt.

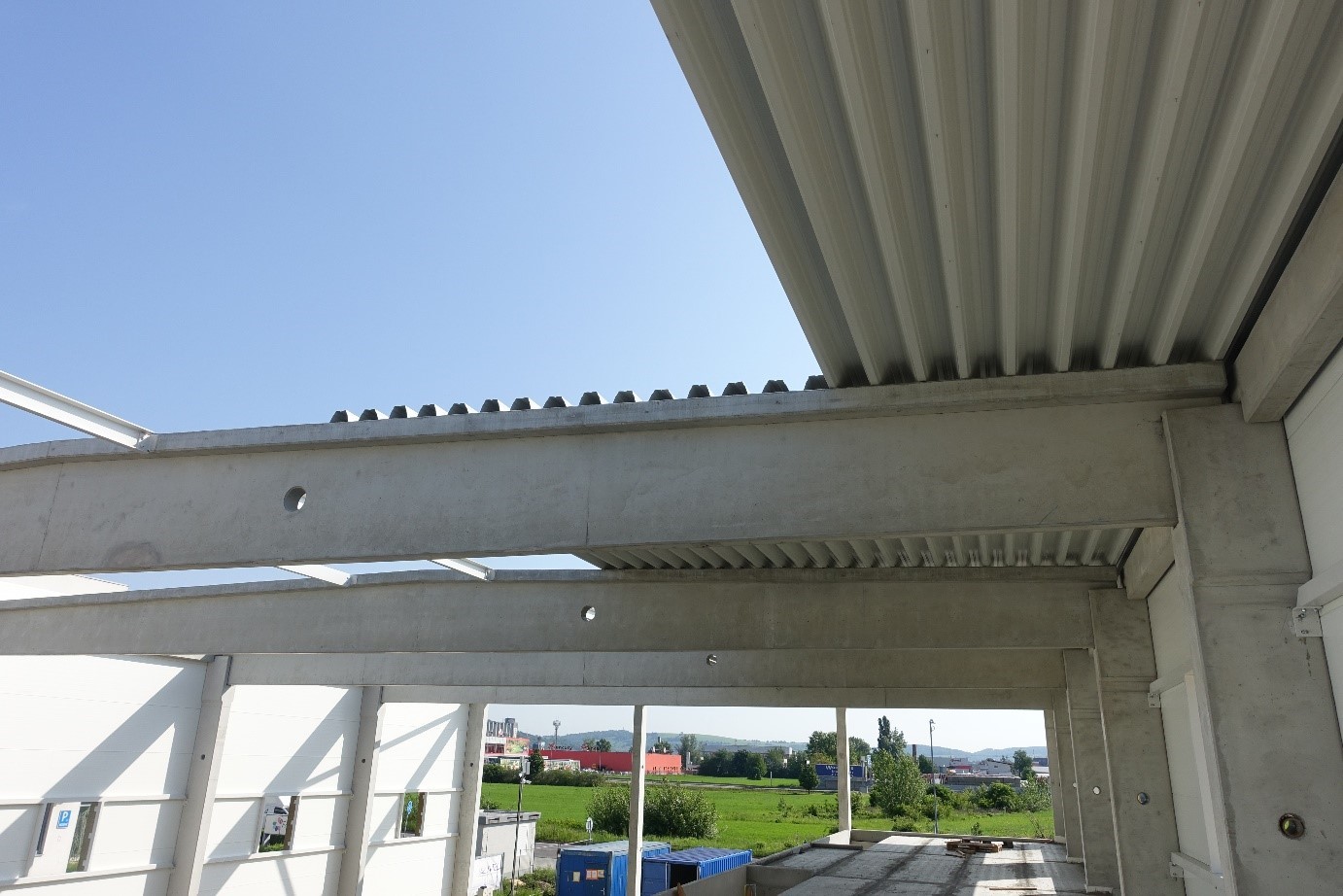

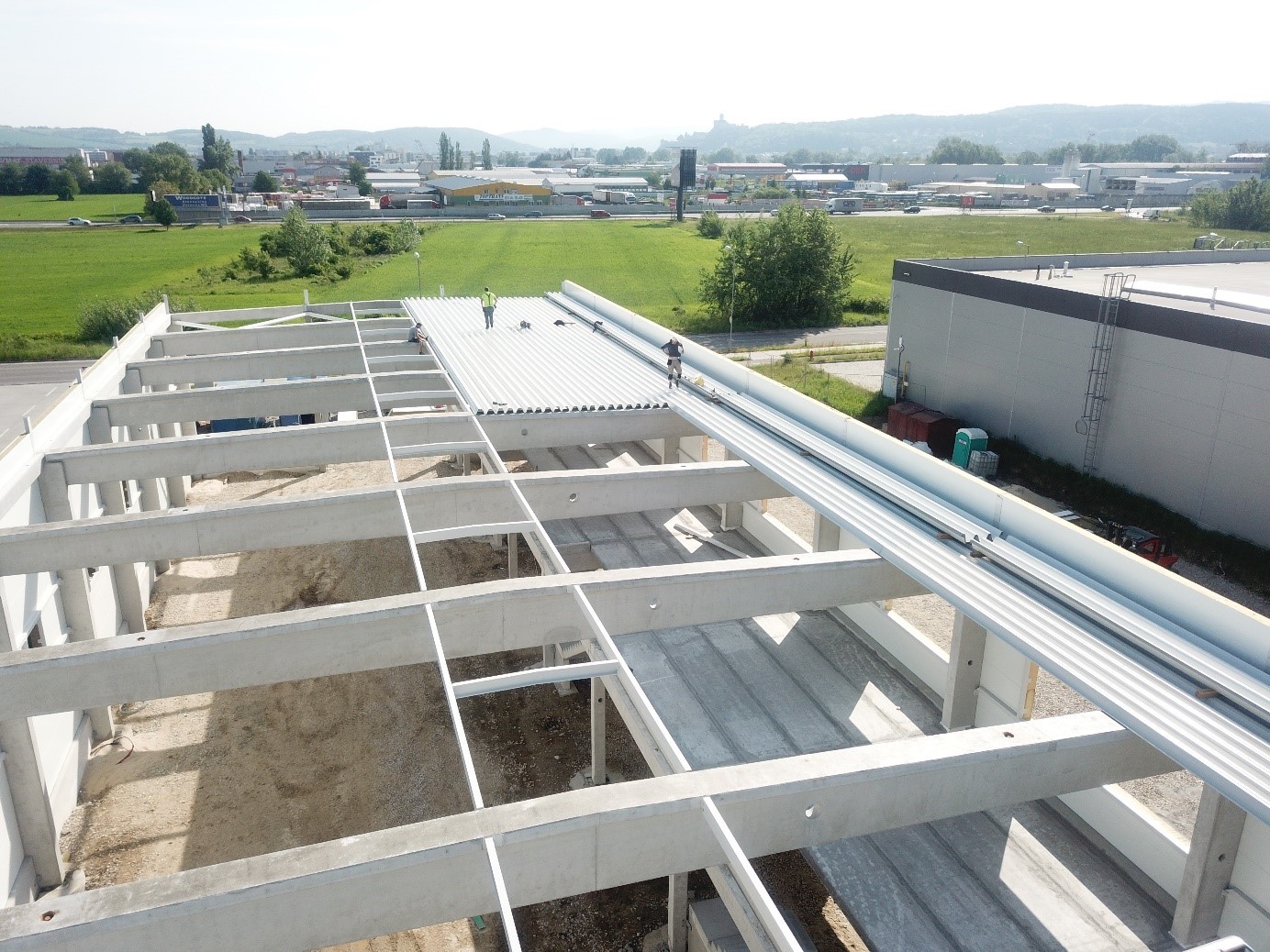

Výstavba skladovacích priestorov v Trenčíne.
Výstavba skladovacích priestorov v Trenčíne.

Okrem trapézového plechu zahŕňala skladba strechy ďalšie dôležité prvky. Patrili sem parozábrana, ktorá slúžila na ochranu pred vnikaním pary do konštrukcie, tepelná izolácia z minerálnej vaty s celkovou hrúbkou 360 mm, ktorá zabezpečovala optimálnu tepelnú izoláciu haly, a hydroizolačná fólia, ktorá sa mechanicky kotvila do trapézového plechu a chránila pred prenikaním vlhkosti do interiéru.

Takto zostavená skladba strechy spolu s trapézovým plechom T153 zabezpečuje vynikajúci pomer medzi funkčnosťou, životnosťou a jednoduchosťou inštalácie. Pri výbere a návrhu týchto materiálov a konštrukčných prvkov sa kládol dôraz na ich kompatibilitu a schopnosť spolupracovať efektívne, aby sa dosiahlo optimálne výkonnostné a bezpečnostné riešenie.

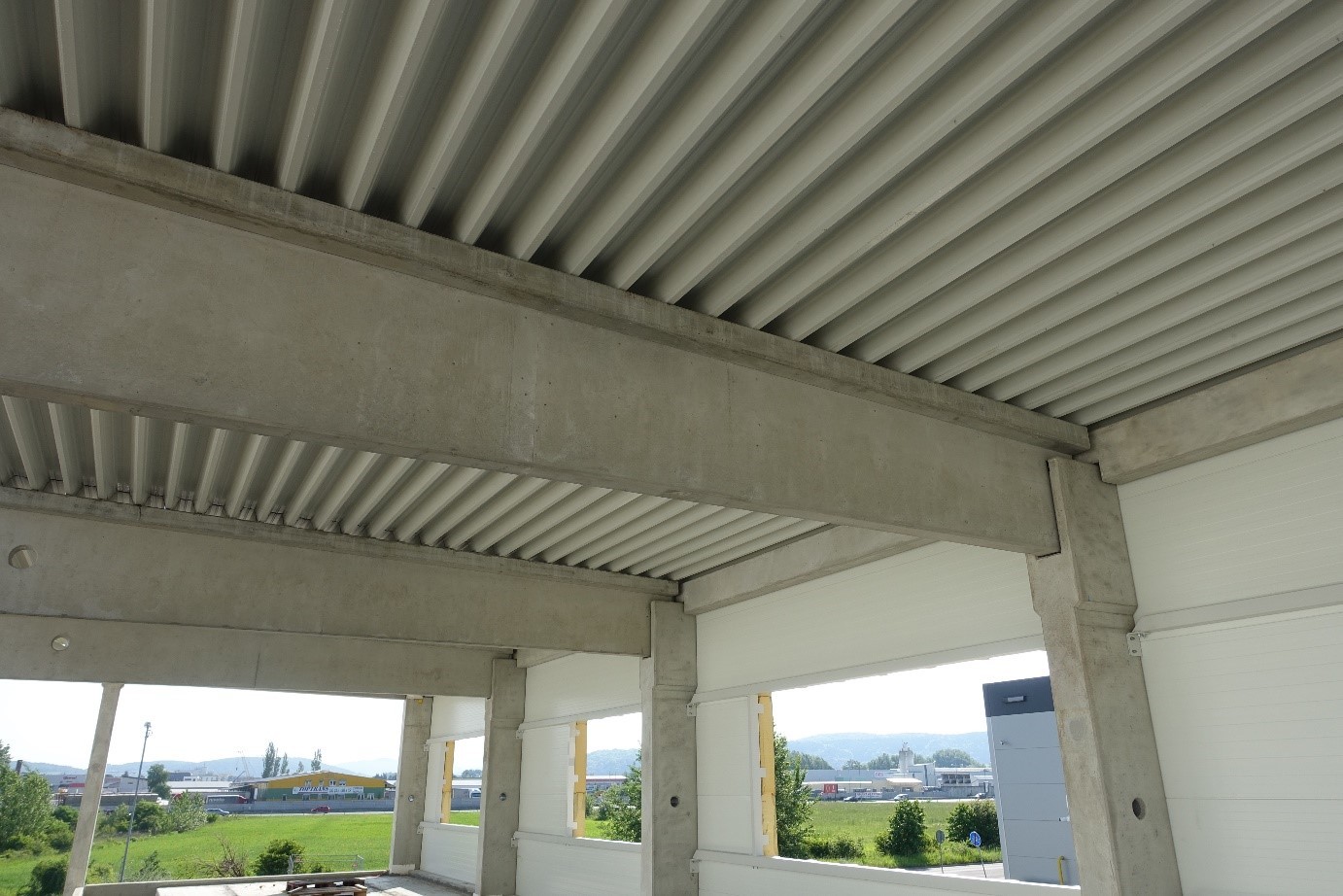

Výstavba skladovacích priestorov v Trenčíne, pohľad na uloženie produktu  MASLEN T-153.
Výstavba skladovacích priestorov v Trenčíne, pohľad na uloženie produktu MASLEN T-153.

V rámci dodávky trapézového plechu bolo samozrejmosťou aj statické posúdenie a kladací plán, ktoré boli nevyhnutné pre správnu a bezpečnú inštaláciu plechu v skladovacej hale. Tieto dokumenty zohrávali dôležitú úlohu pri zaručovaní kvality a správneho postupu montáže, čo je kľúčové pre dlhotrvajúce a spoľahlivé fungovanie celej konštrukcie.

V prípade potreby optimálnej hrúbky trapézového plechu pre konkrétny projekt je možné využiť služby firemného statika MASLEN, ktorý vie spracovať návrh a poskytnúť potrebné informácie. Pre projekčné kancelárie sú tiež k dispozícii tabuľky únosnosti trapézového plechu pre rôzne hrúbky plechu, statické schémy a rozpätie nosnej konštrukcie, čo uľahčuje navrhovanie a dimenzovanie strešných konštrukcií s použitím trapézových plechov MASLEN T153.

Autor článku:  Ing. Ivan Mikuš, statik spoločnosti Maslen
