Foyer Stavebnej akadémie v Salzburgu

Nielen na prvý pohľad atraktívna forma, ale aj zaujímavý technický experiment a ukážka možností realizácie parametrickej architektúry v praxi.
Foyer Stavebnej akadémie v Salzburgu
Autori: Martin Oberascher, Stefan Rutzinger, Kristina Schinegger, Günther WeberSpolupráca: Alex Matl, Jeanin Wörndl, Nadine Rössler, Giuseppe MolteniInvestor: Bauakademie SalzburgPodlažná plocha: 2200m2Investičný náklad: 1,9 mil €.Návrh: 2010 - 2010Realizácia: 2010 - 2012Adresa: Moosstrasse 197, Salzburg, RakúskoPublikované: 8. január 2016

Architekti z rakúskeho ateliéru "soma" dostali za úlohu navrhnúť nový foyer pre Stavebnú akadémiu v Salzburgu. Originálne poňatý priestor zjednotil funkcie lobby akadémie a verejného priestoru, ktorý slúži návštevníkom kultúrnych akcií a prednášok v priľahlých sálach.

Pohľad na hlavný vchod a foyer
Pohľad na hlavný vchod a foyerfoto: Florian Hafele

Návrh podľa architektov ovplyvnil fakt, že ide o stavebnú akadémiu. Rozhodli sa preto vytvoriť nielen vizuálne pôsobivú architektúru, ale aj elegantné konštrukčné riešenie. Architekti sa zamerali na stropnú konštrukciu, pomocou ktorej sa snažili vytvoriť konzistentný a plynulý prechod medzi exteriérom a interiérom budovy. Pri hľadaní ideálnej formy sa architekti rozhodli ísť cestou parametrickej architektúry. Vytvorili a použili skript, ktorý simuluje správanie a prúdenie kvapalín. Kvapaliny majú tri základné parametre: viskozitu, hustotu a povrchové napätie. Práve interakcie medzi týmito tromi fyzikálnymi vlastnosťami a postupná séria zmien generovala základ pre výsledný tvar pre stropnej konštrukcie s veľkým množstvom otvorov.

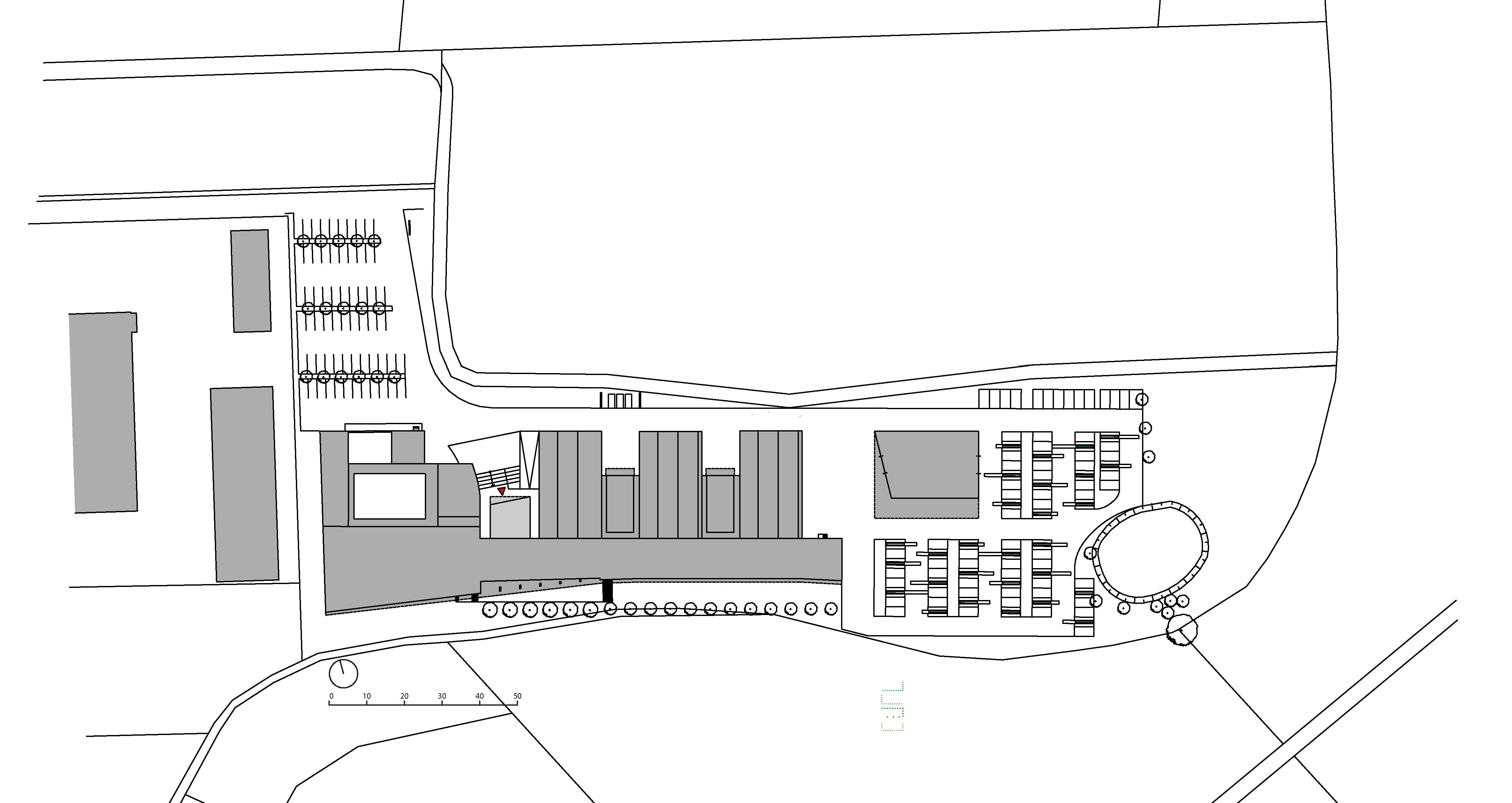

Situácia
Situácia(c) soma architecture

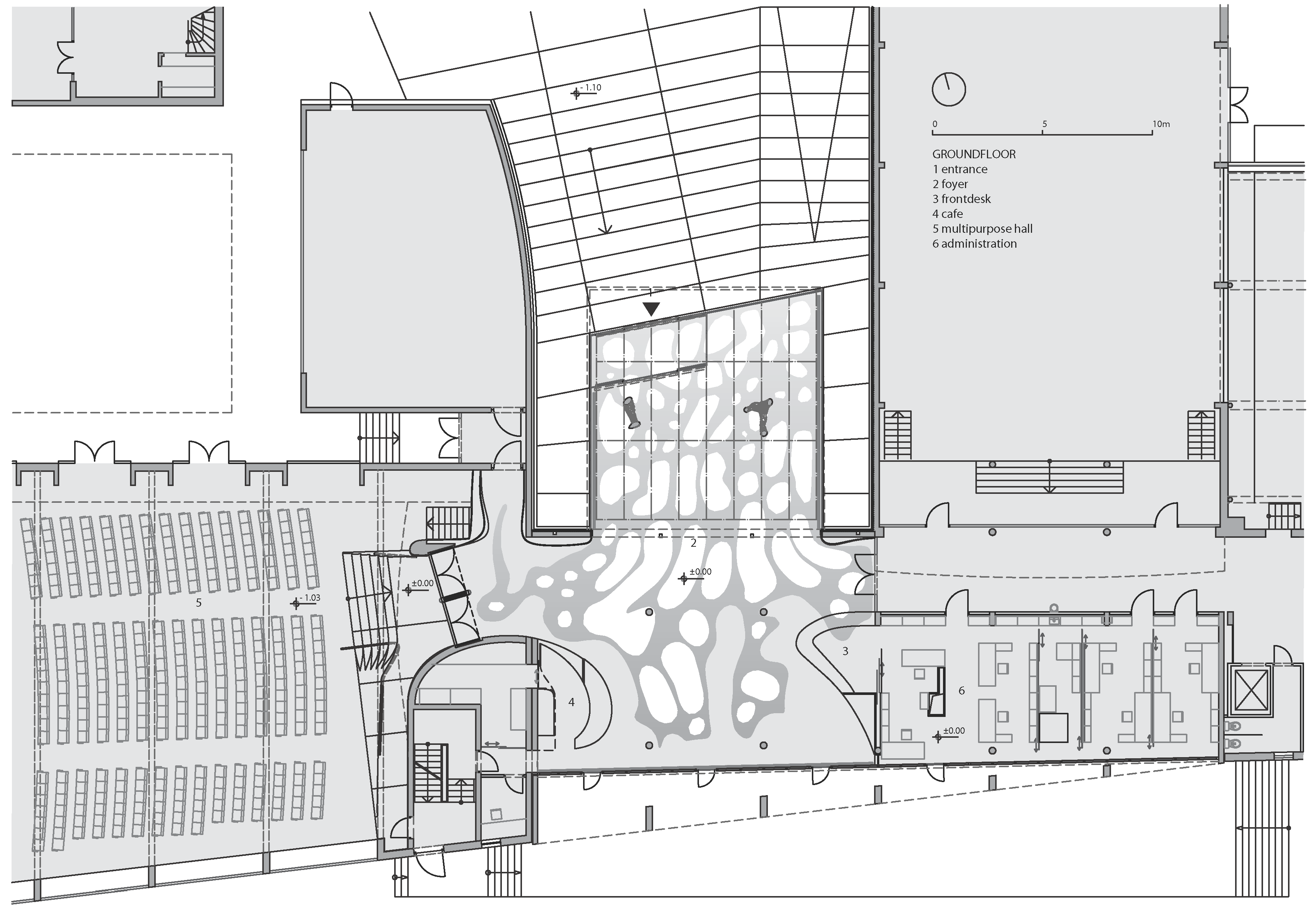

Pôdorys
Pôdorys(c) soma architecture

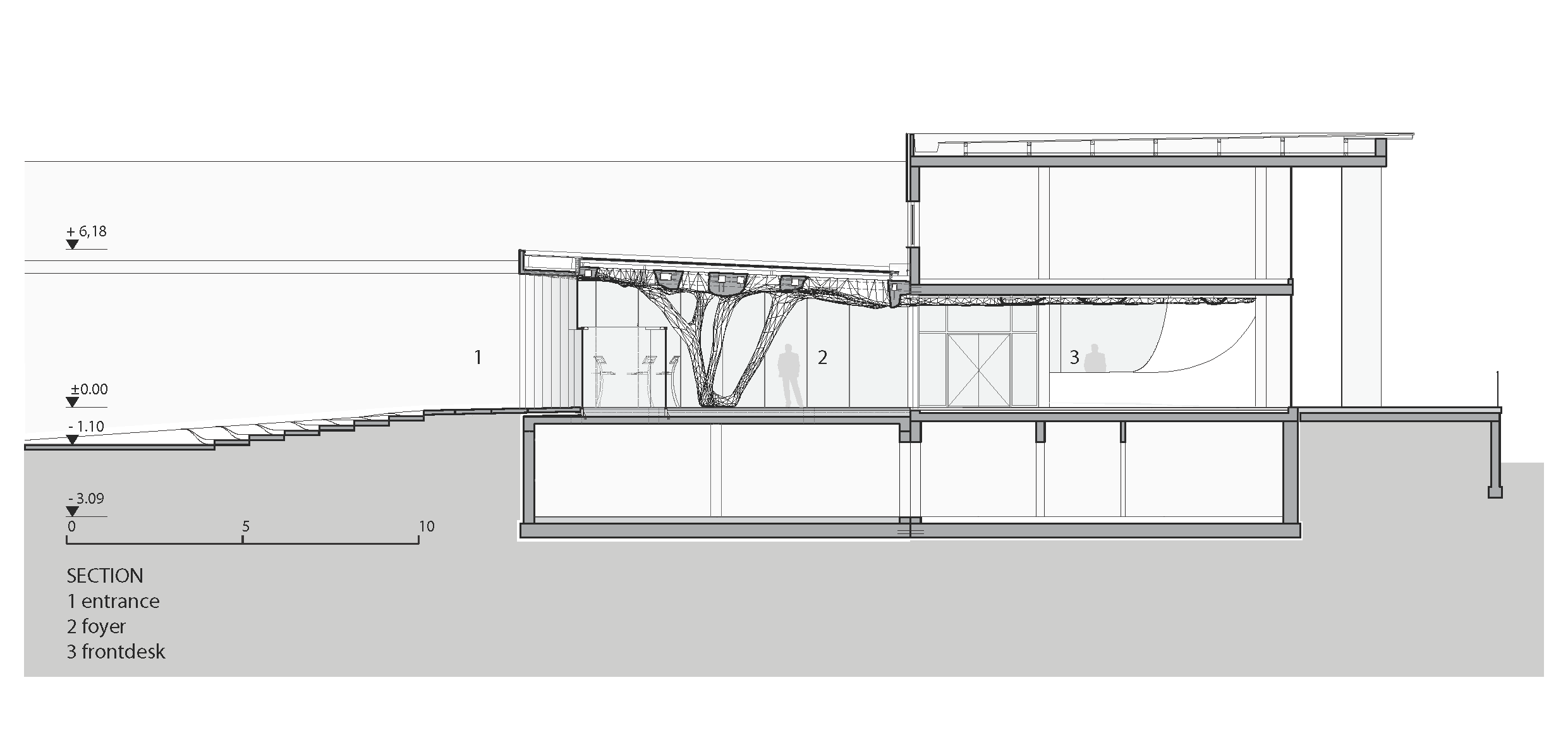

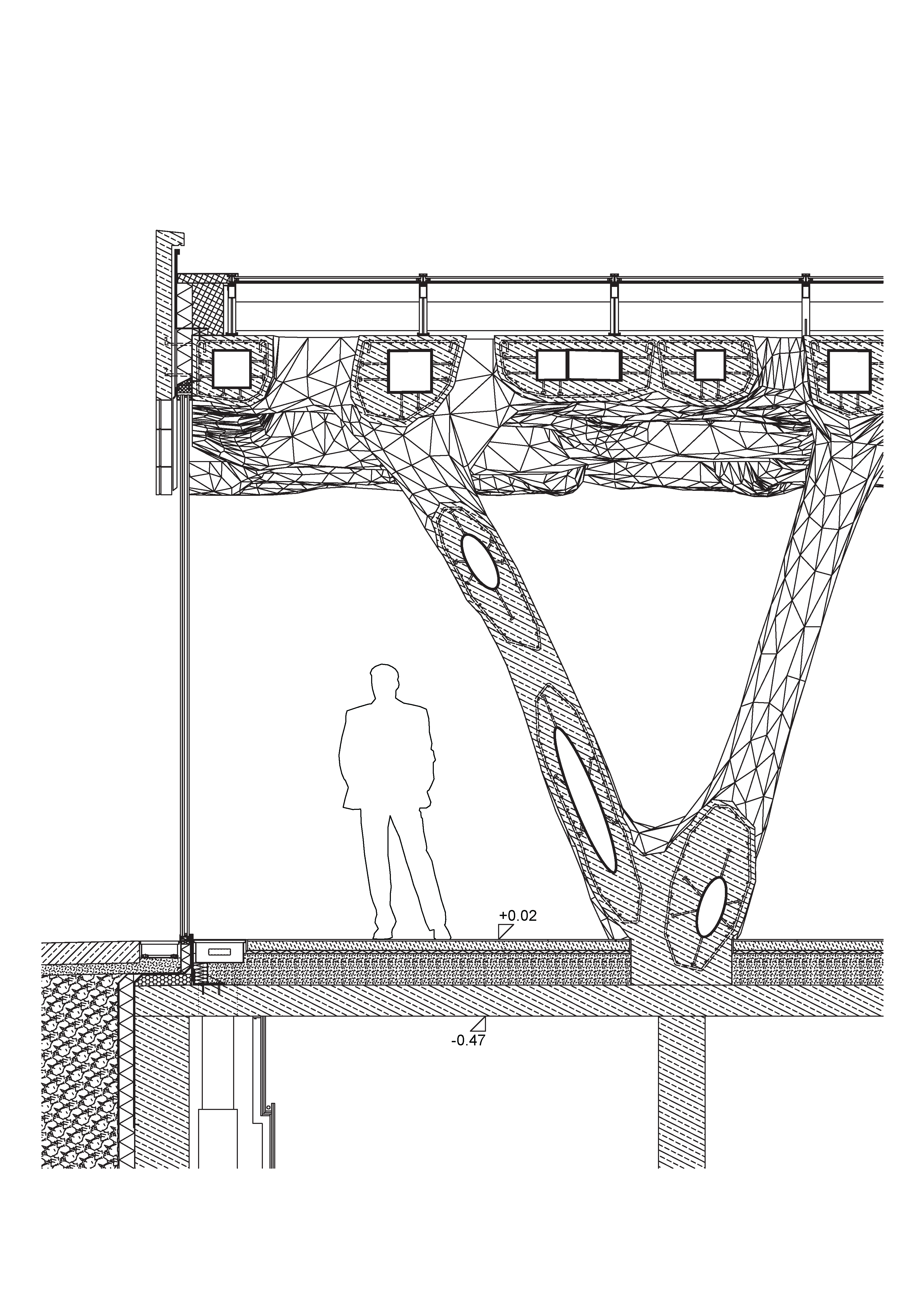

Rez
Rez(c) soma architecture
Rez
Rez (c) soma architecture

Na obrázkoch nižšie sú znázornené východiská a hranice návrhu a následné optimalizovanie tvaru konštrukcie zmenou jednotlivých parametrov:

Štruktúra nosného systému prestropenia foyer
Štruktúra nosného systému prestropenia foyer(c) soma architecture

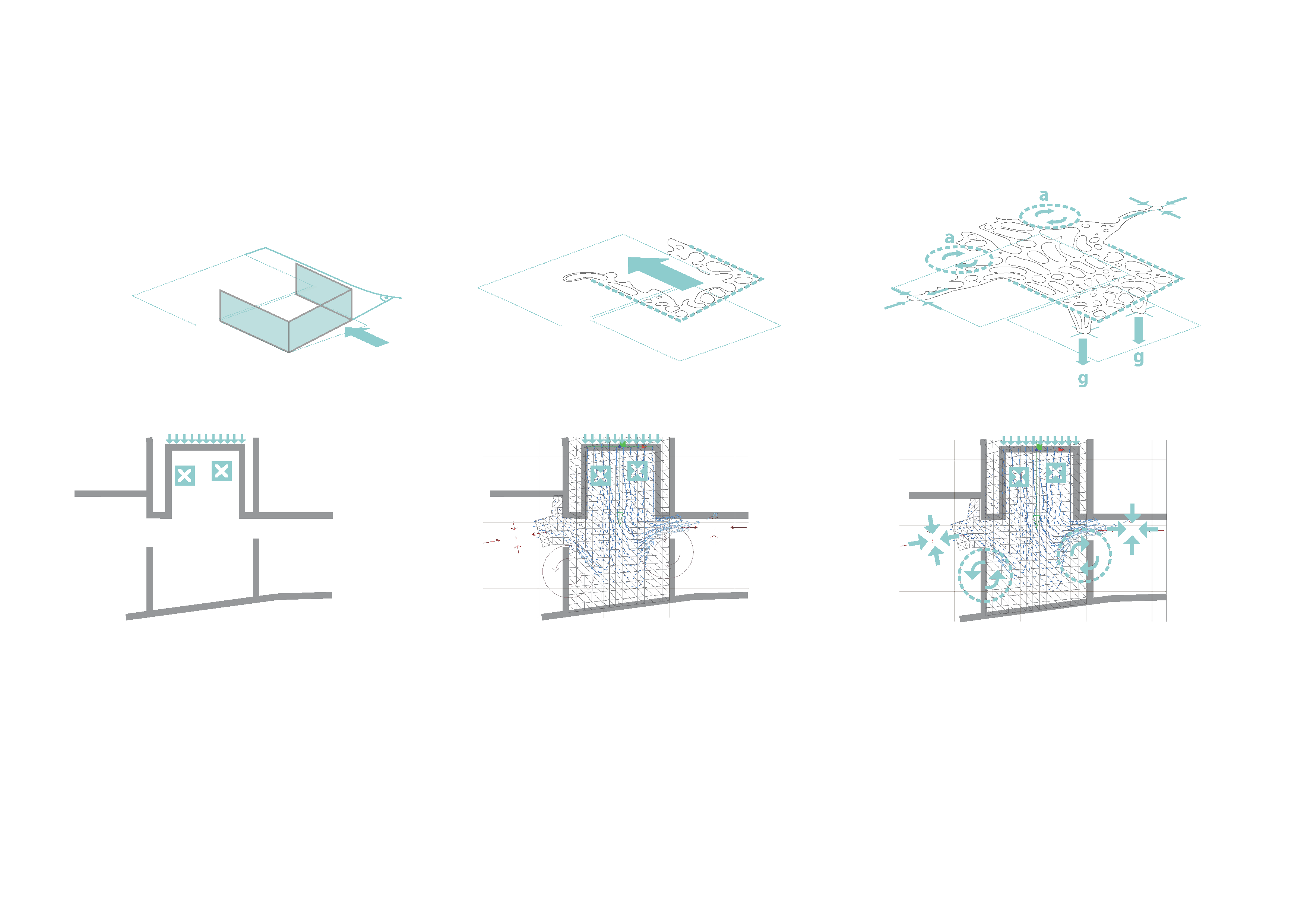

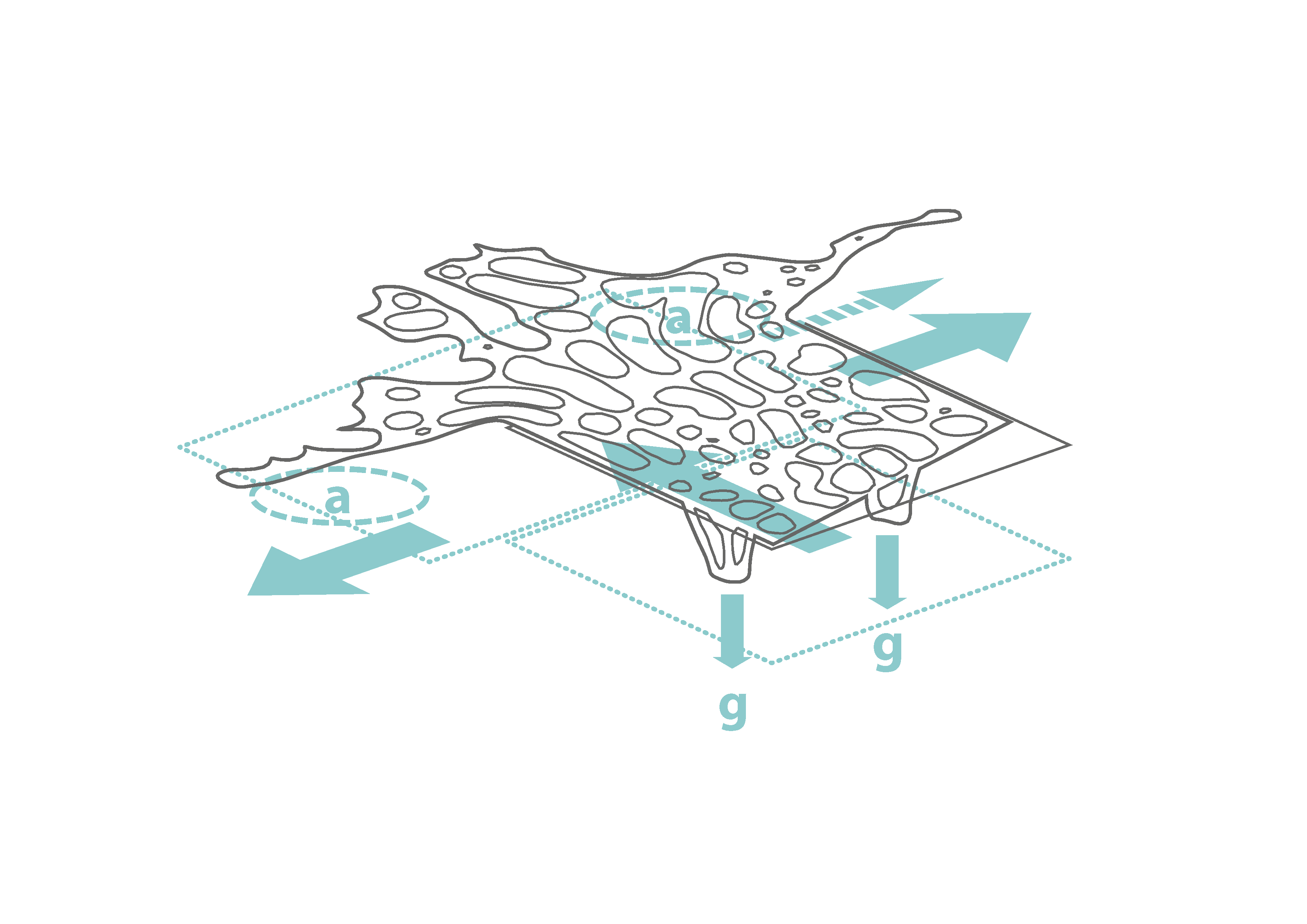

Tvar konštrukcie vychádzal zo simulácie prúdenia kvapaliny
Tvar konštrukcie vychádzal zo simulácie prúdenia kvapaliny(c) soma architecture

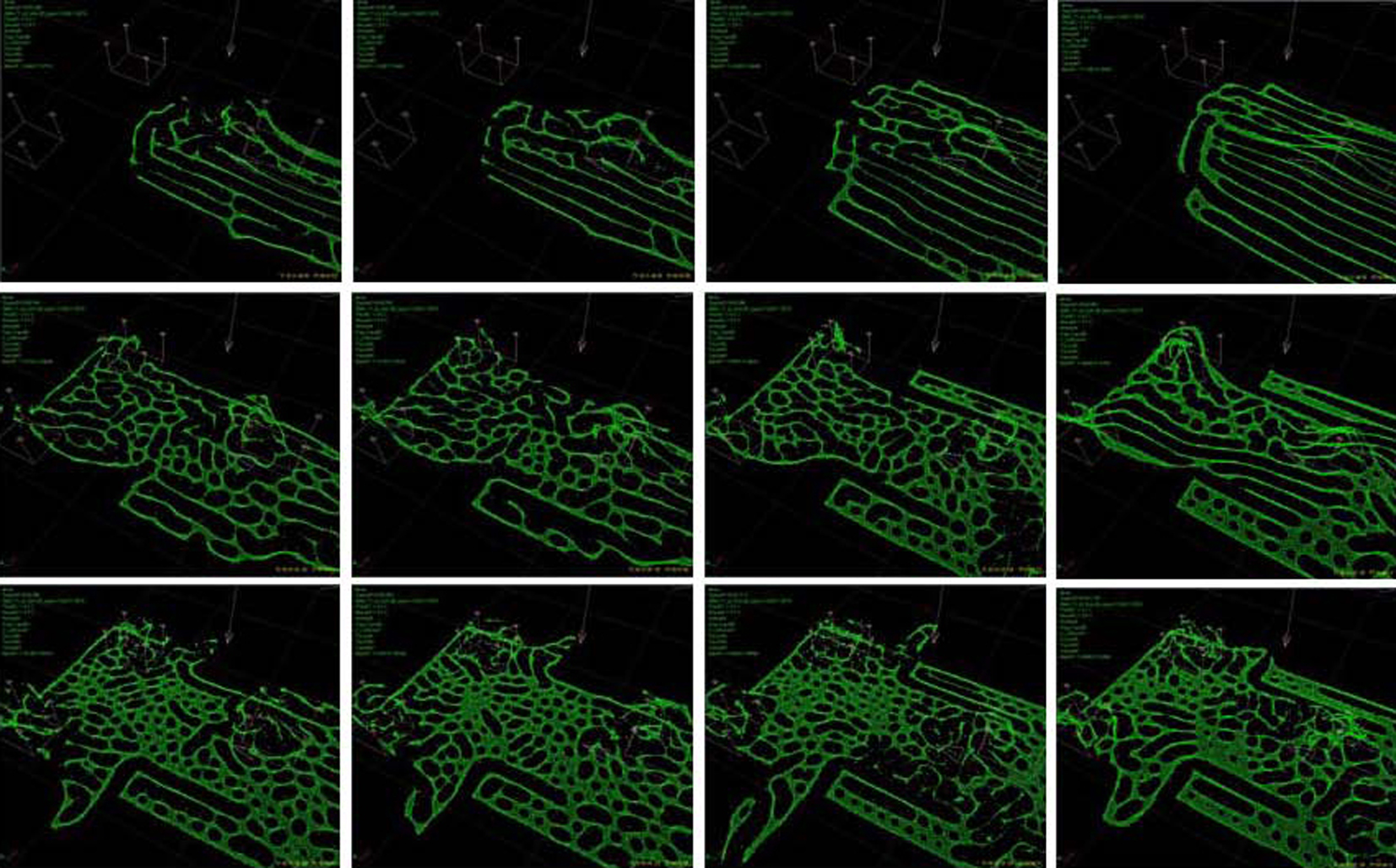

Proces skriptovania
Proces skriptovania(c) soma architecture

Výslednú zložitú štruktúru sa architekti rozhodli vytvoriť z pohľadového betónu. Najväčšou výzvou v rámci celého projektu tak bola konštrukcia debnenia, ktoré sa testovalo a optimalizovalo na modeloch v mierke jedna k jednej. Pre takto komplexný tvary sa architekti rozhodli použiť debnenie z extrudovaného polystyrénu. V rámci testov sa skúšali rôzne verzie drobnej triangulácie betónového povrchu i rôzne spôsoby frézovania debniacich prvkov. Vedľa vchodu stoja oceľobetónové piliere ktoré vyrastajú zo zeme ako stromy a následne sa vetvia a nadväzujú na stropnú konštrukciu. Na ich zhotovenie boli tiež použité debniace prvky z EPS. Zložito tvarované debnenie stropnej konštrukcie obsahuje oceľový rošt ktorý bol vyrobený na mieru a skompletovaný ešte vo fabrike.

Na obrázkoch nižšie sú popísané jednotlivé prvky konštrukcie.

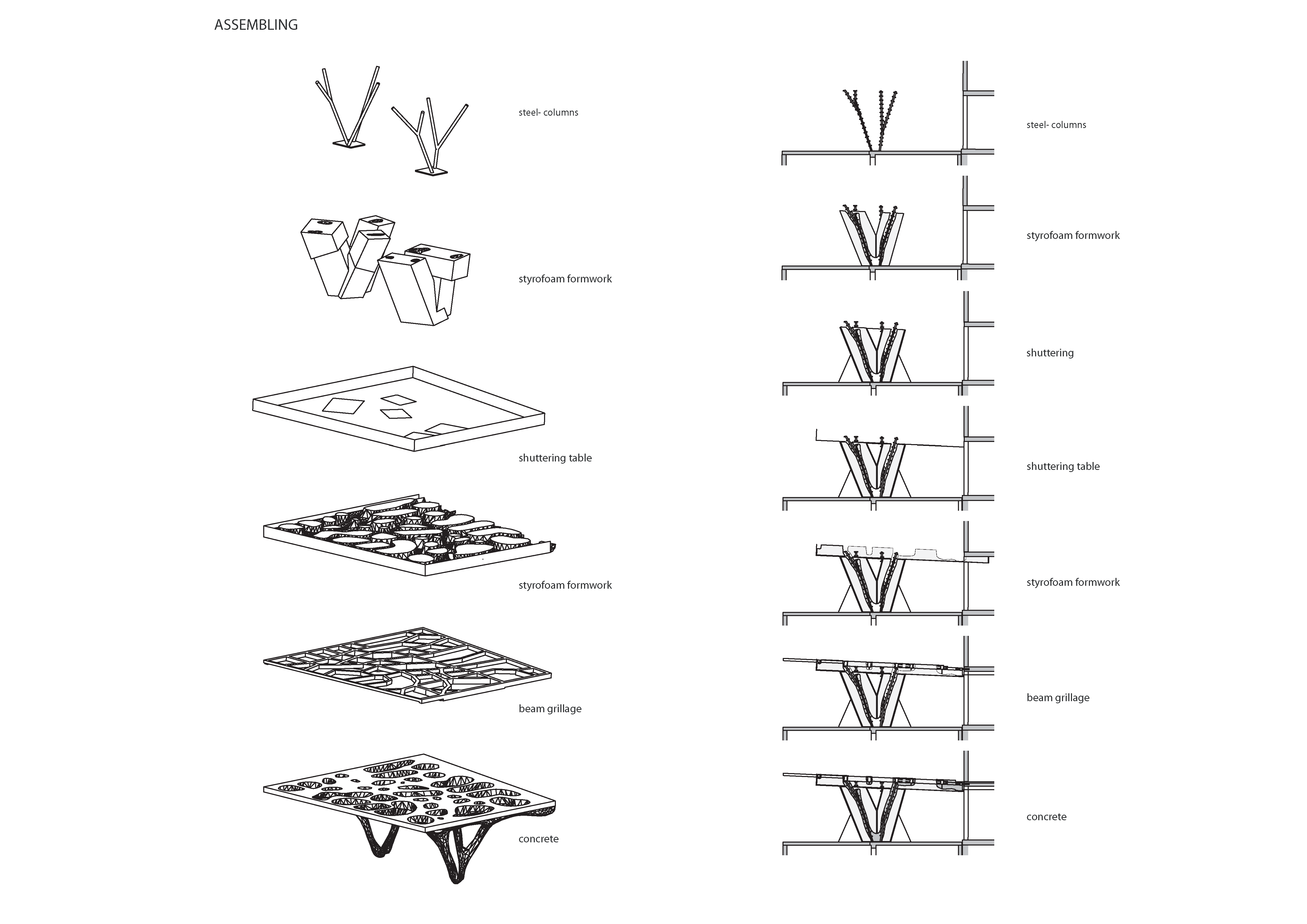

Jednotlivé prvky použité počas výstavby
Jednotlivé prvky použité počas výstavby(c) soma architecture
EPS debnenie a oceľová výstuž
EPS debnenie a oceľová výstuž(c) soma architecture

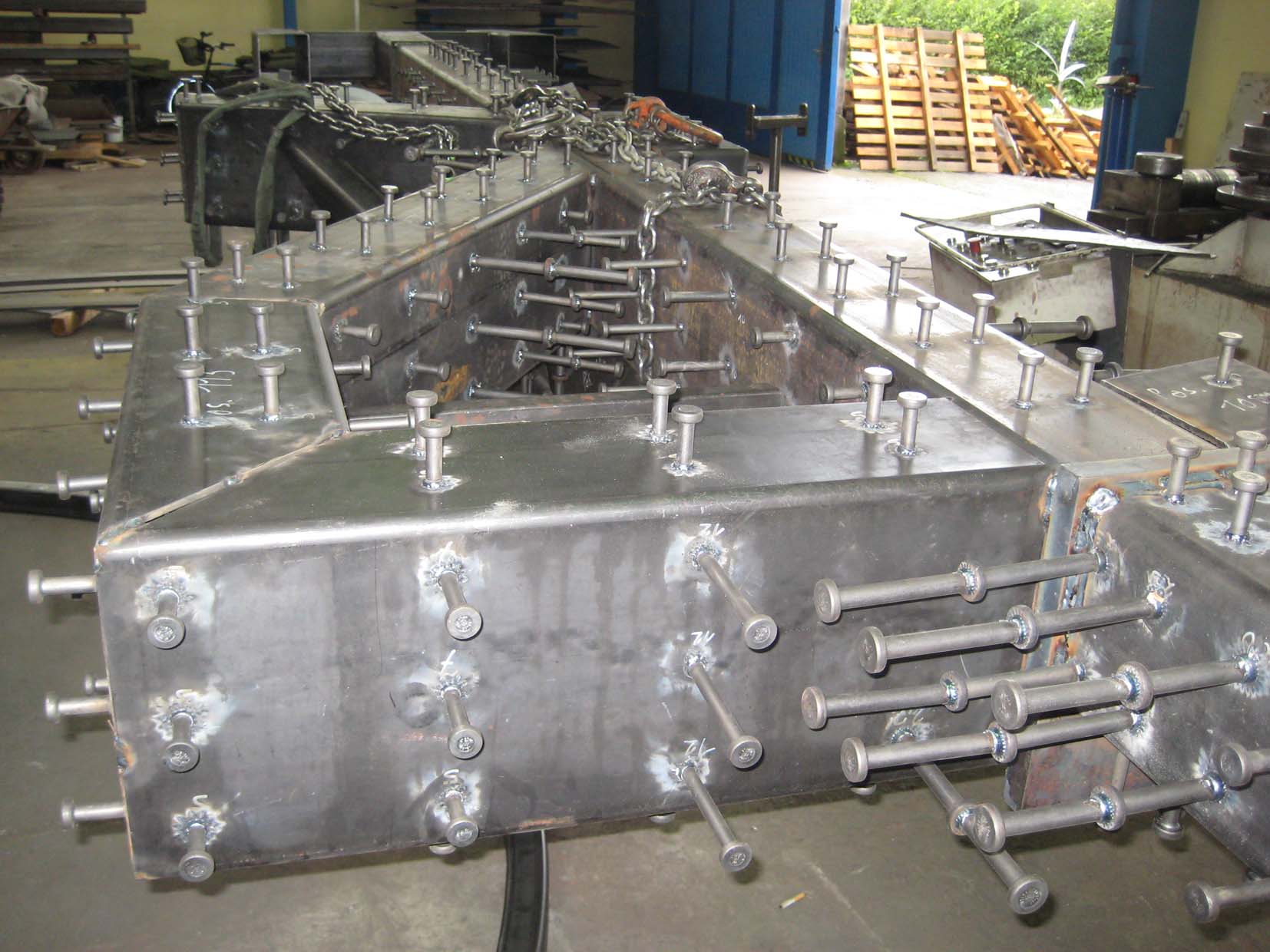

Komplexný návrh oceľovej časti konštrukcie. Stĺpy a stropná časť boli skompletované v dielni a dovezené na stavenisko.

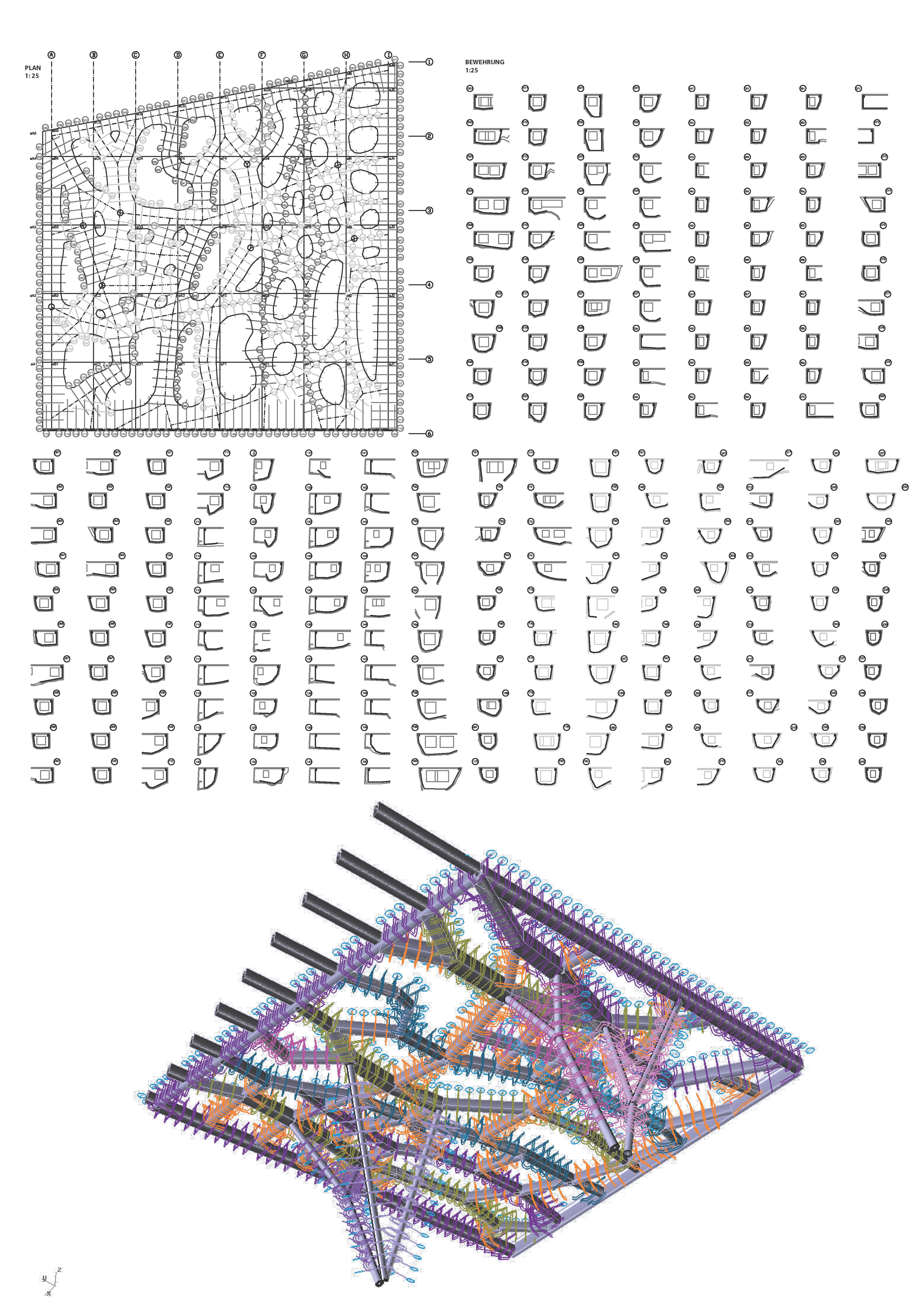

Jednotlivé prvky výstuže
Jednotlivé prvky výstuže(c) soma architecture

Jednotlivé prvky debnenia boli frézované z blokov EPS. Komplexné geometrické tvary konštrukcie boly zjednodušené na polygóny.

Výroba jednotlivých prvkov debnenia s EPS
Výroba jednotlivých prvkov debnenia s EPS(c) soma architecture

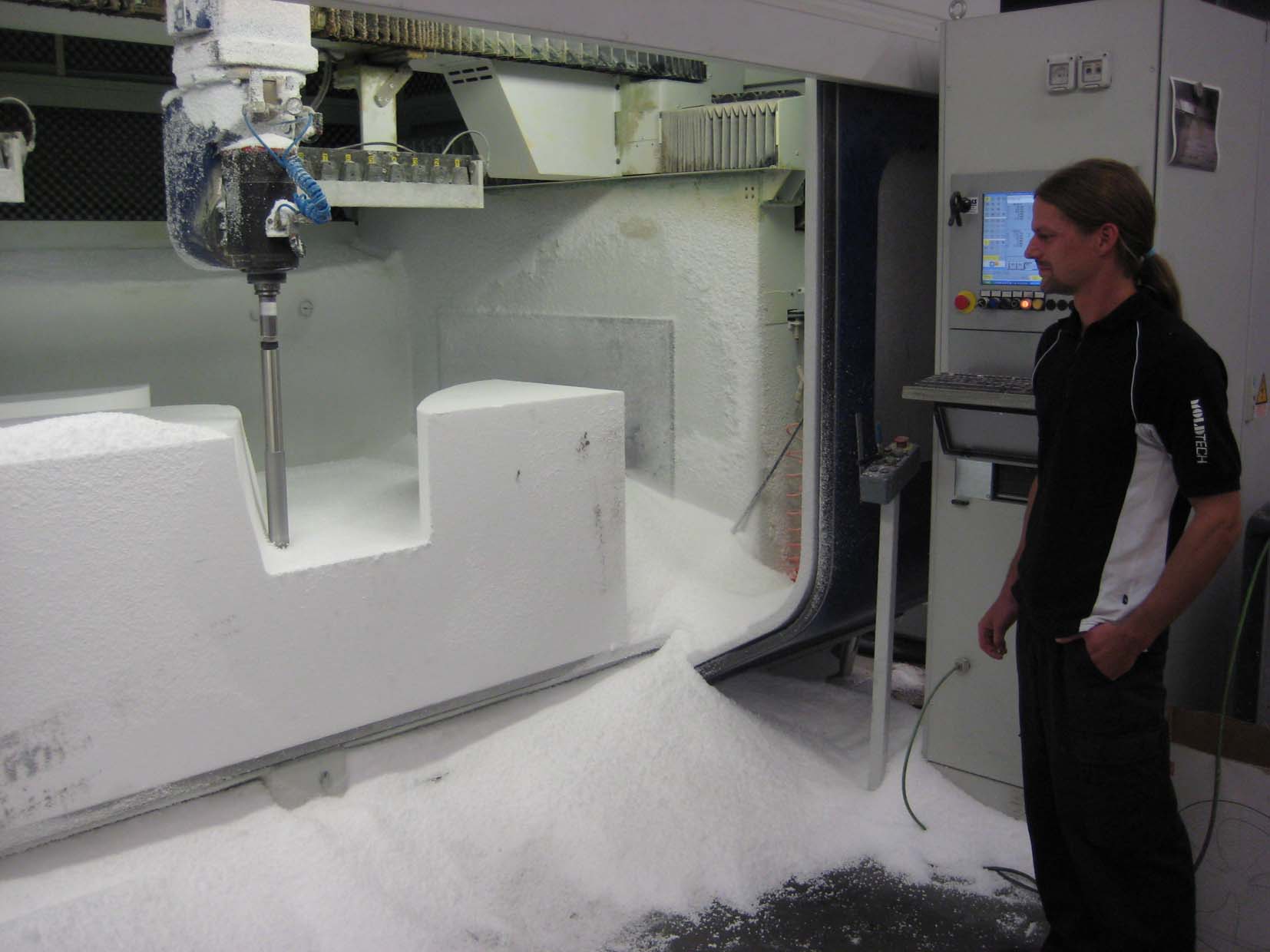

Relatívne časovo náročný výroby na CNC fréze.

Každý prvok debnenia bol vyrobený na CNC fréze
Každý prvok debnenia bol vyrobený na CNC fréze(c) soma architecture

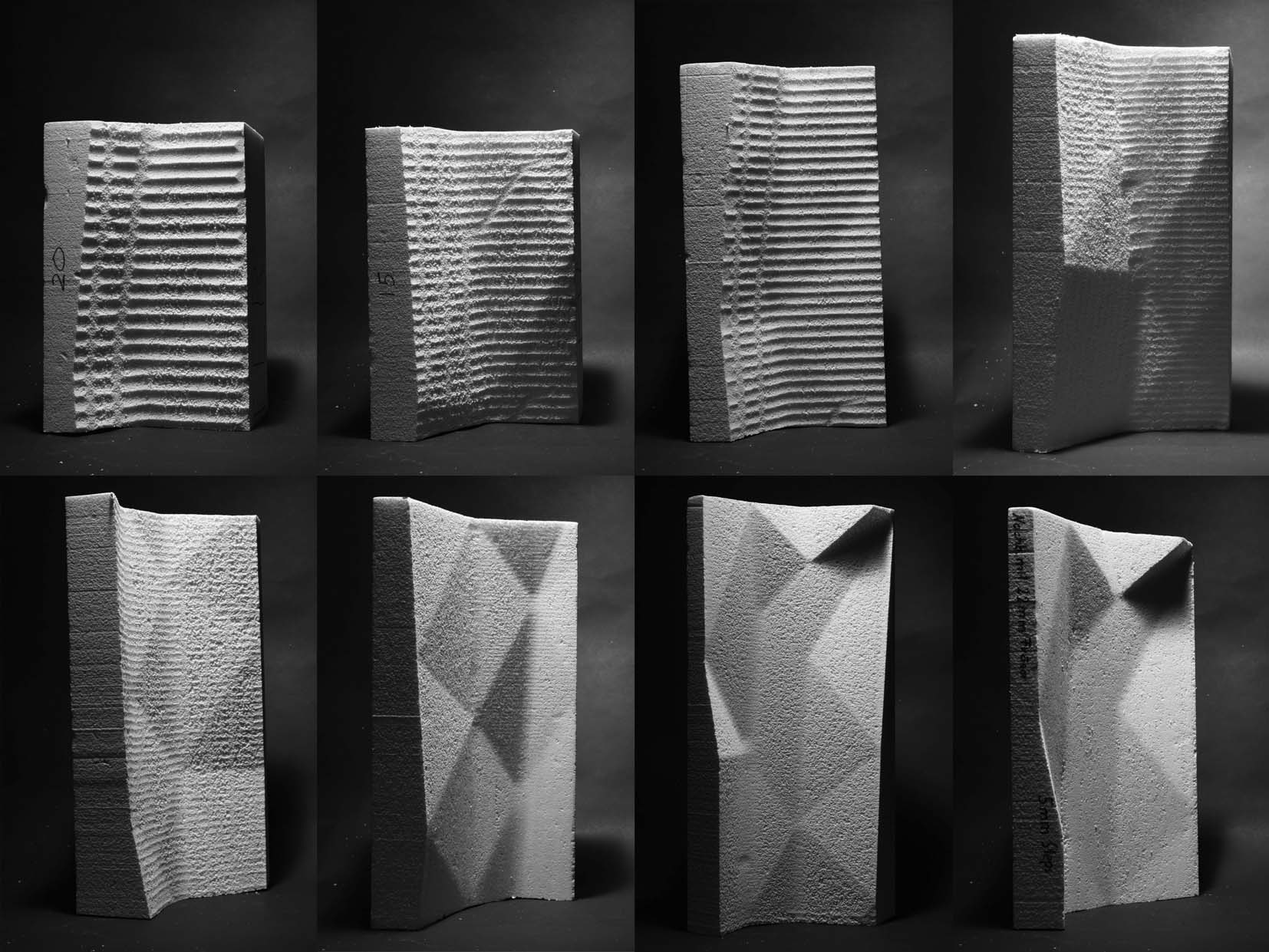

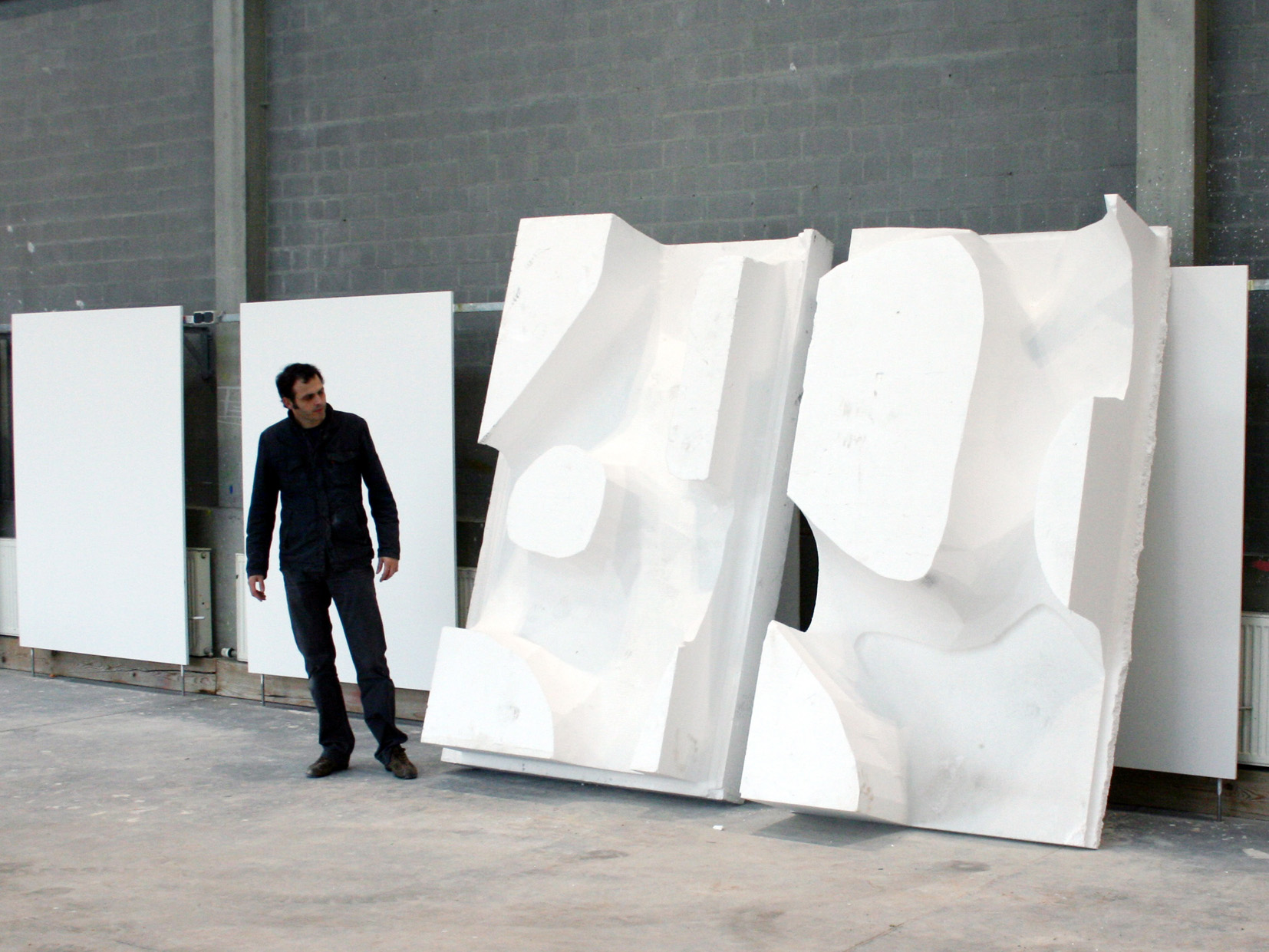

Už hotové debniace prvky.

Hotové debniace dielce
Hotové debniace dielce(c) soma architecture

Pred samotnou realizáciou sa stavebník rozhodol vytvoriť prototypy, na ktorých sa následne vykonávali záťažové testy.

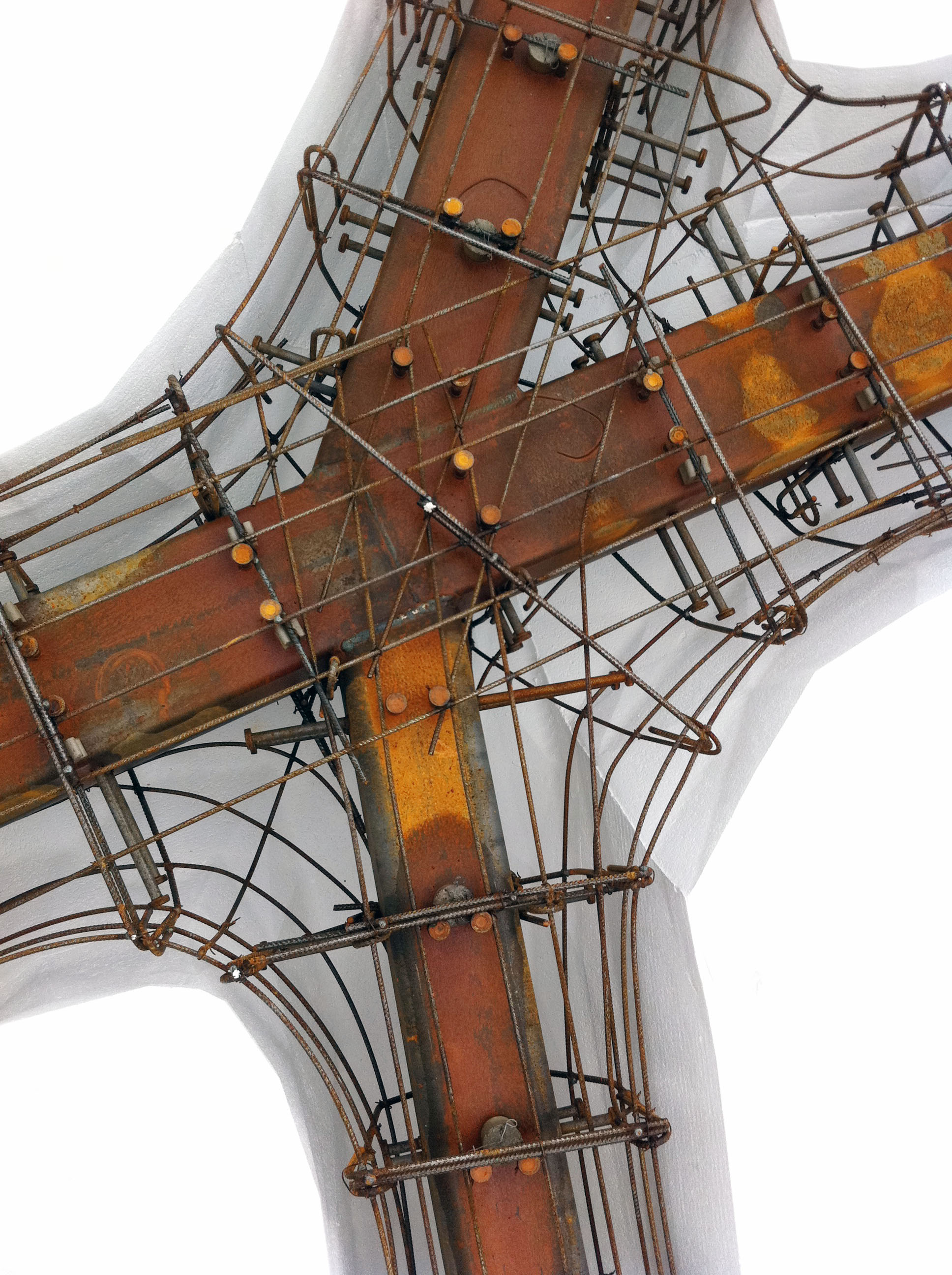

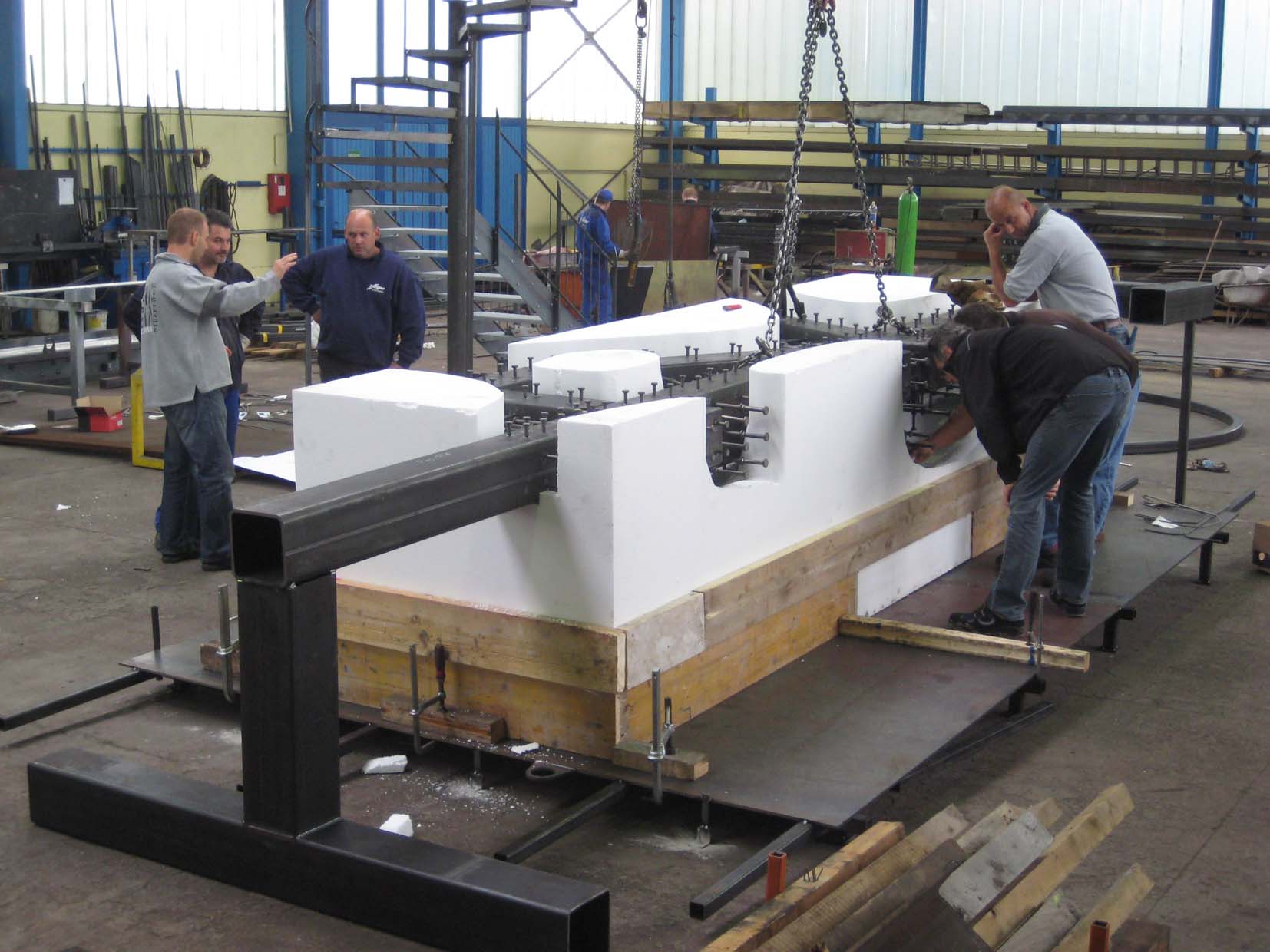

Oceľová kostra
Oceľová kostra(c) soma architecture

Bol pripravený a vsadený oceľový rám...

Hotová oceľová kostra
Hotová oceľová kostra(c) soma architecture

... a podarilo sa odliať a skompletovať matricu.

Jeden z prvých skúšobných odliatkov
Jeden z prvých skúšobných odliatkov(c) soma architecture

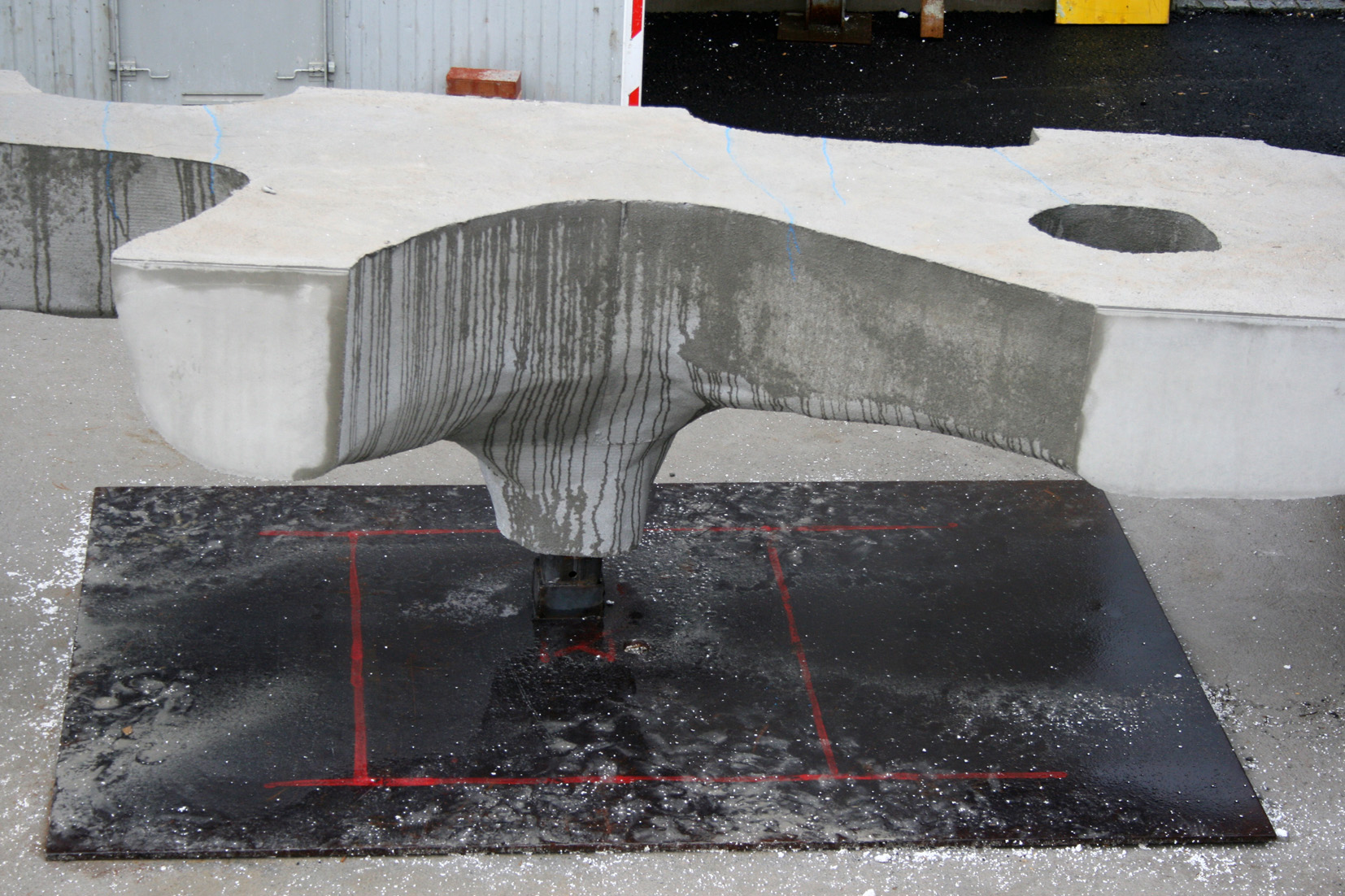

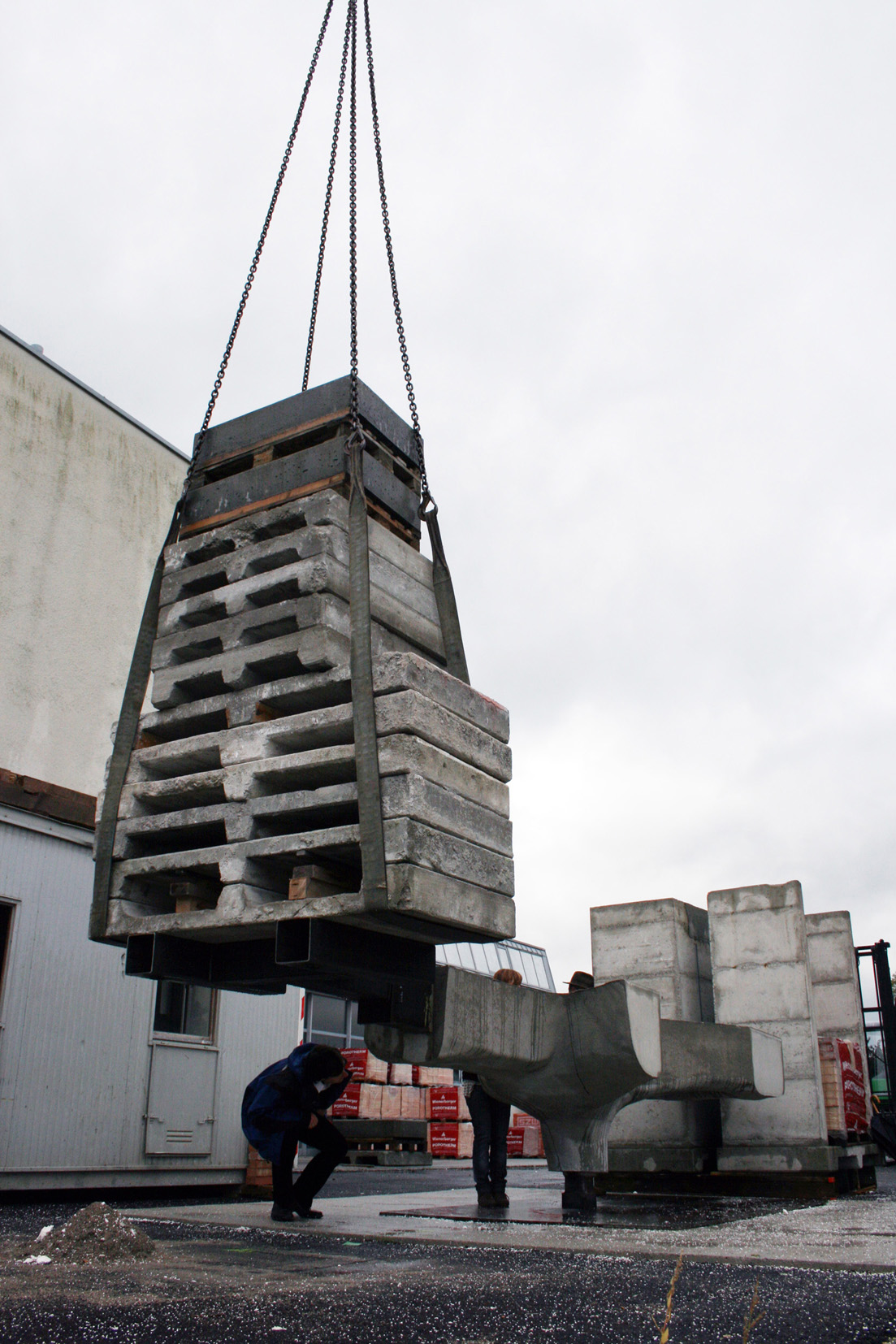

Následne na prototype úspešne prebehli záťažové testy.

Pokusné vzorky boli podrobné záťažovým testom
Pokusné vzorky boli podrobné záťažovým testom(c) soma architecture

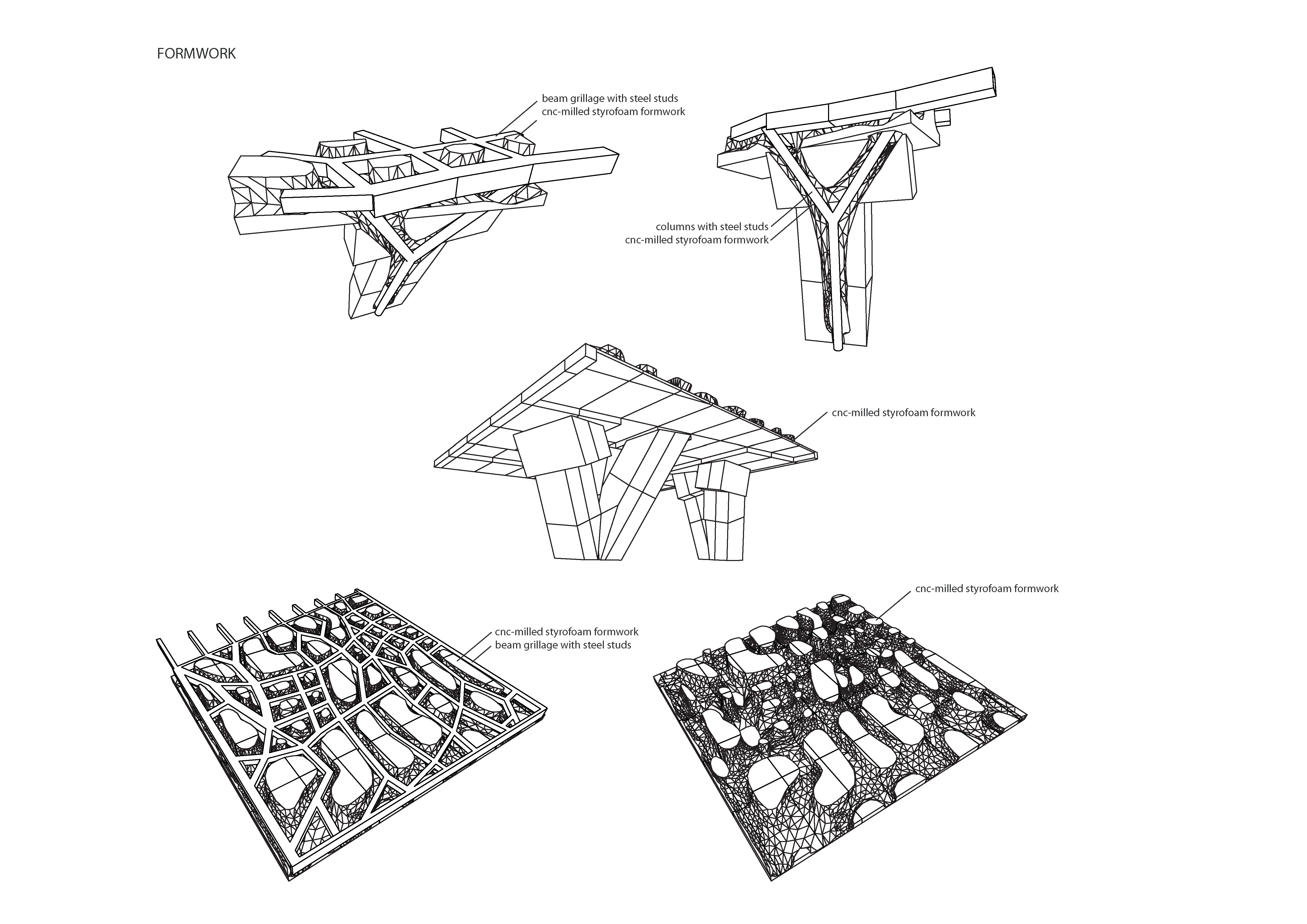

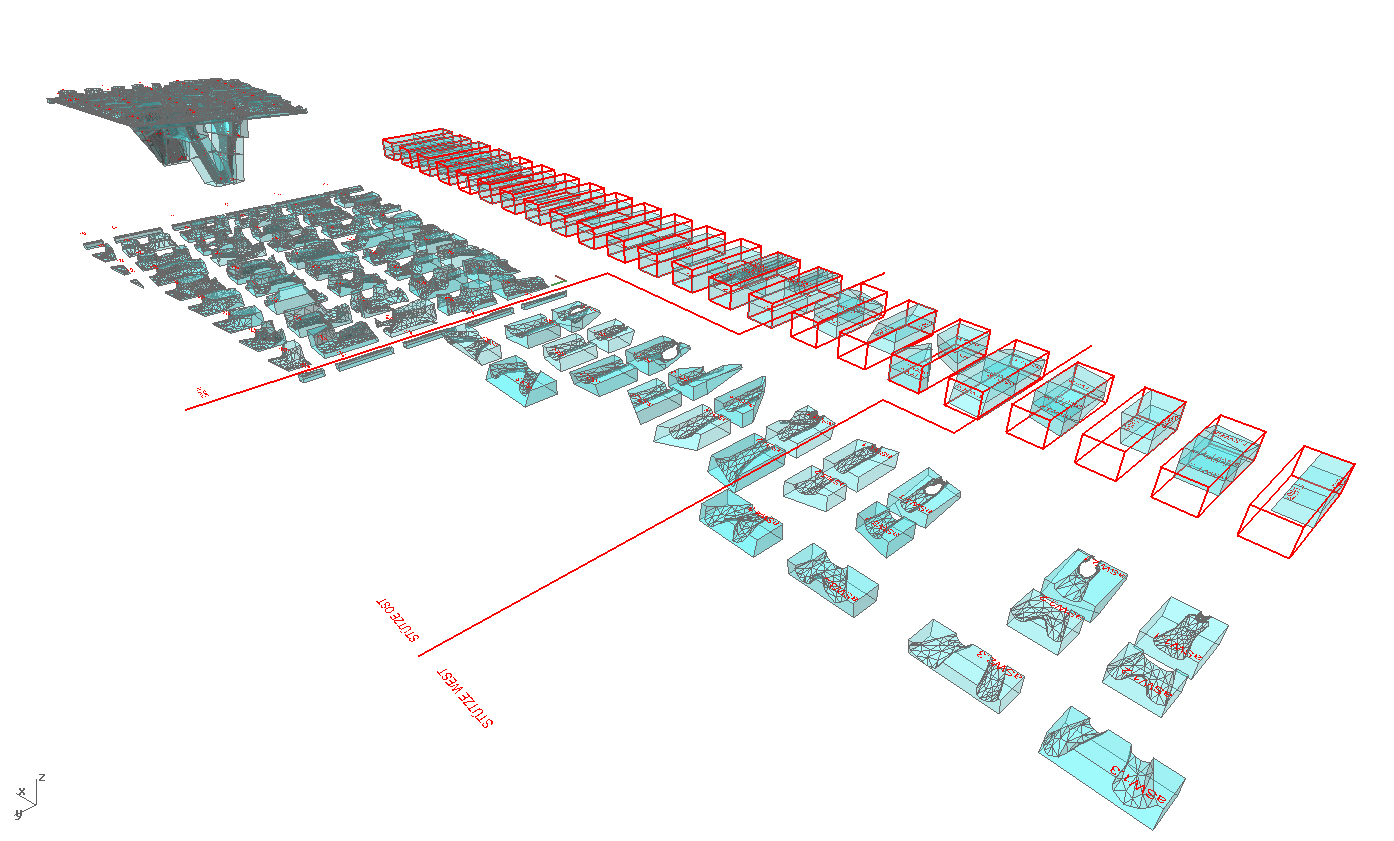

Pred začiatkom výstavby bolo potrebné vyfrézovať každý jeden debniaci prvok. Červené rámčeky znázorňujú celý blok EPS.

Všetky prvky debnenia - výstup z 3D programu
Všetky prvky debnenia - výstup z 3D programu(c) soma architecture

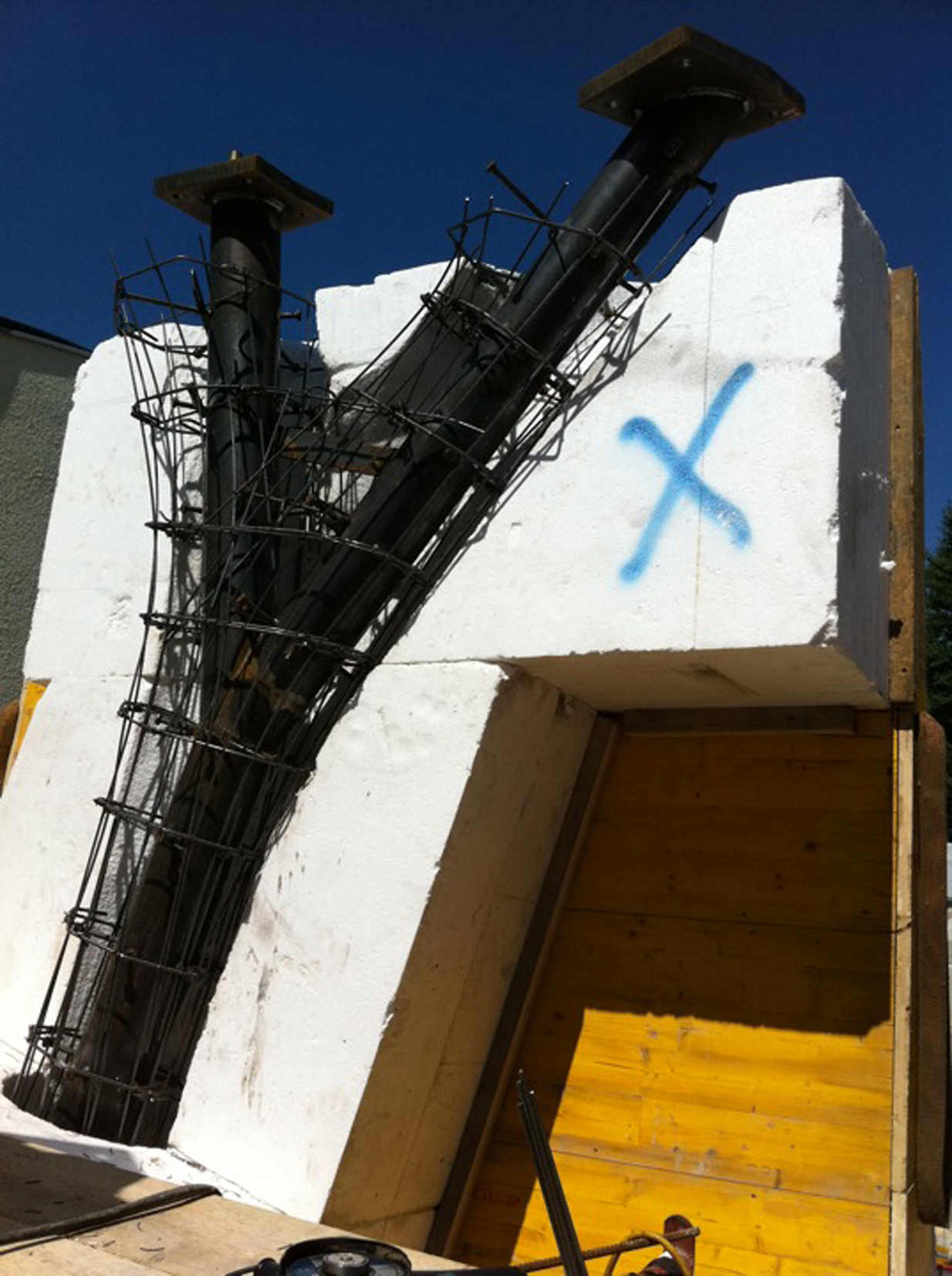

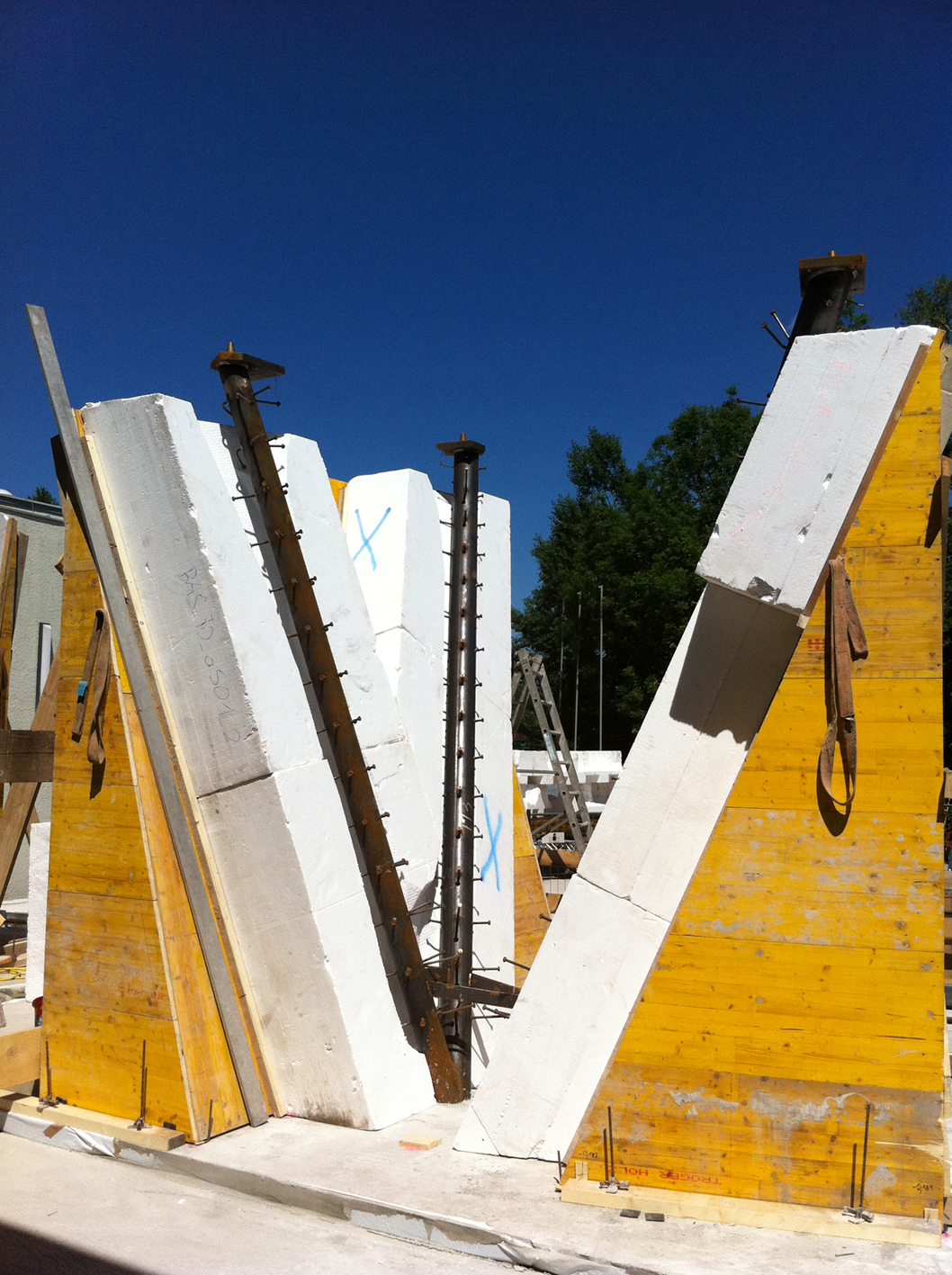

Ako prvé prišli pri realizácii na rad stĺpy. Ako debnenie boli tiež použité dielce z EPS.

Príprava debnenia pre rozvetvený podporný prvok
Príprava debnenia pre rozvetvený podporný prvok(c) soma architecture
Masívne oceľové prvky a EPS debnenie
Masívne oceľové prvky a EPS debnenie(c) soma architecture

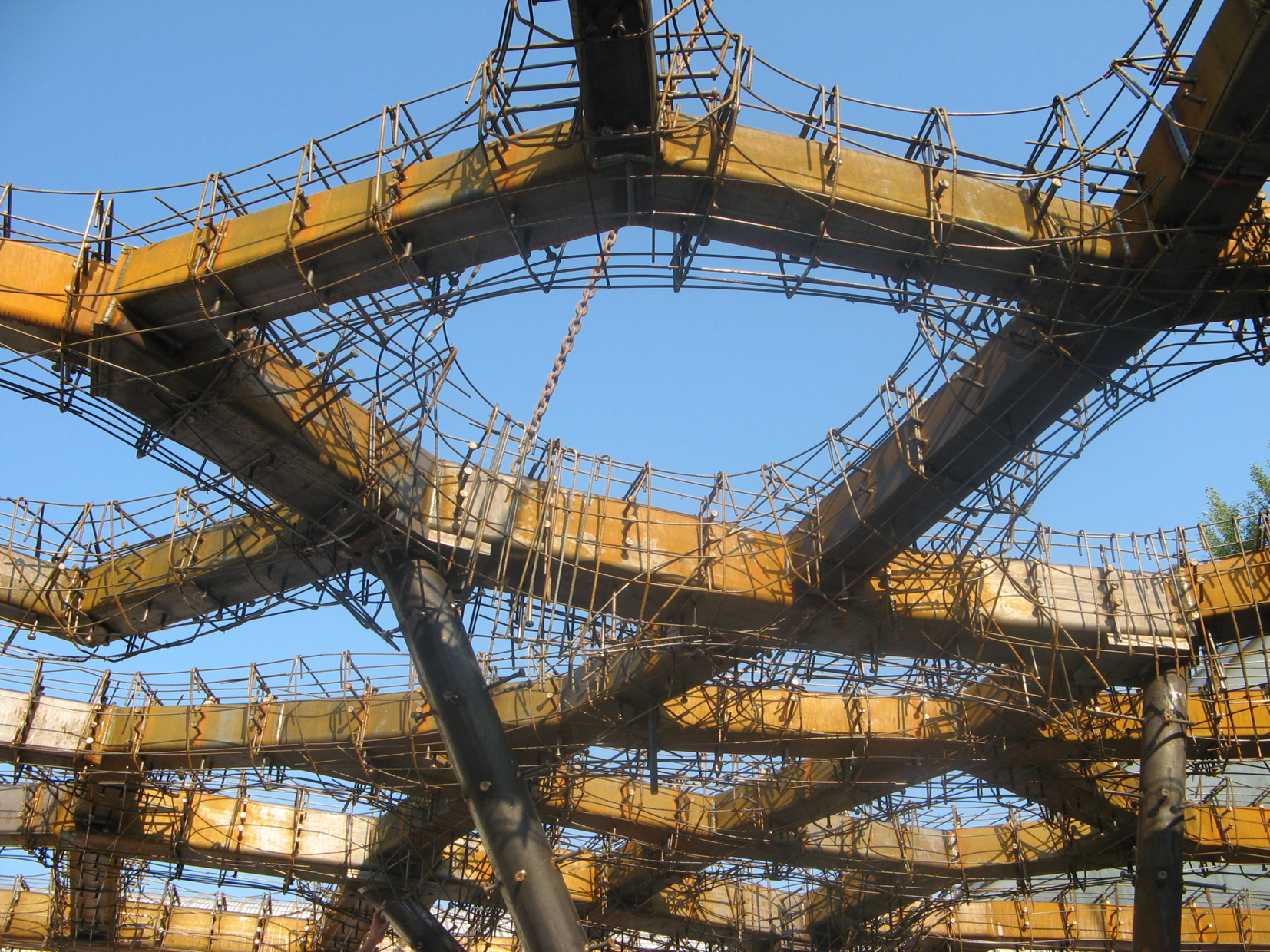

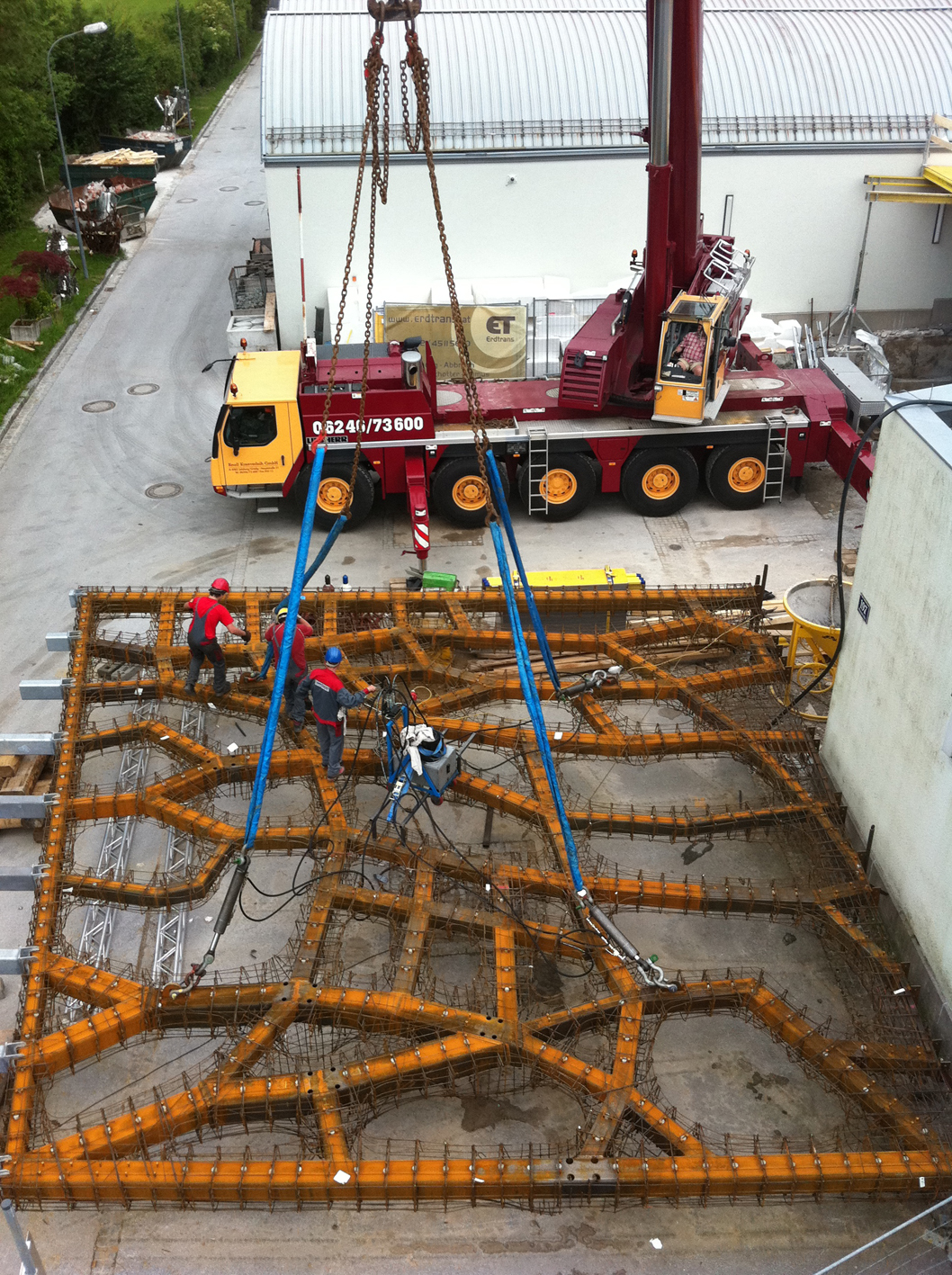

Následne bol osadený aj stropný oceľový rám s výstužou.

Oceľová kostra zvarená pred osadením
Oceľová kostra zvarená pred osadením(c) soma architecture

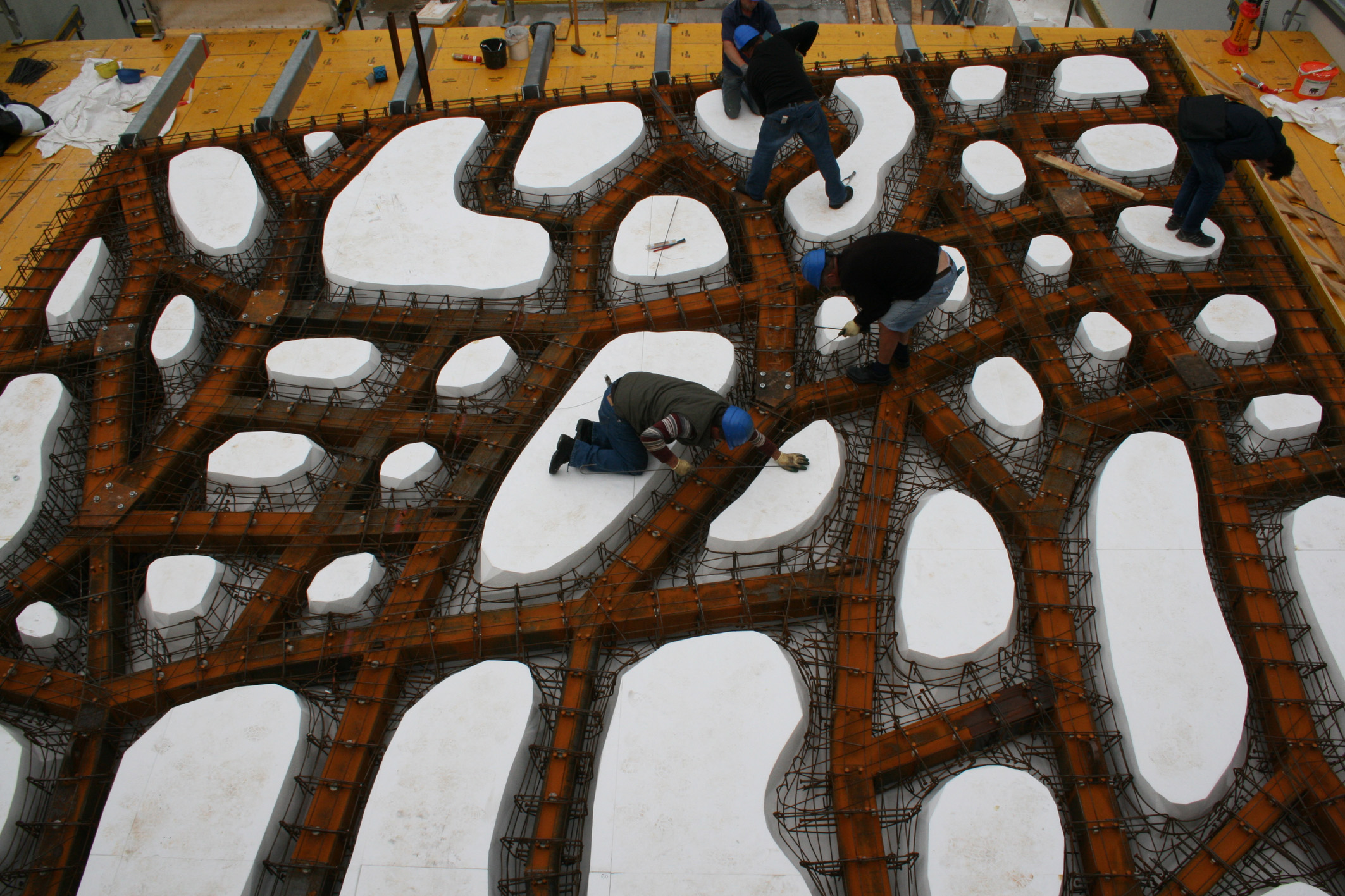

Osadzovanie výstuže
Osadzovanie výstuže(c) soma architecture

Bolo osadené polystyrénové debnenie a konštrukcia bola pripravená na betonáž.

Finálne prípravy pred betonážou
Finálne prípravy pred betonážou(c) soma architecture
Detailný pohľad na zložitú výstuž a debnenie
Detailný pohľad na zložitú výstuž a debnenie(c) soma architecture

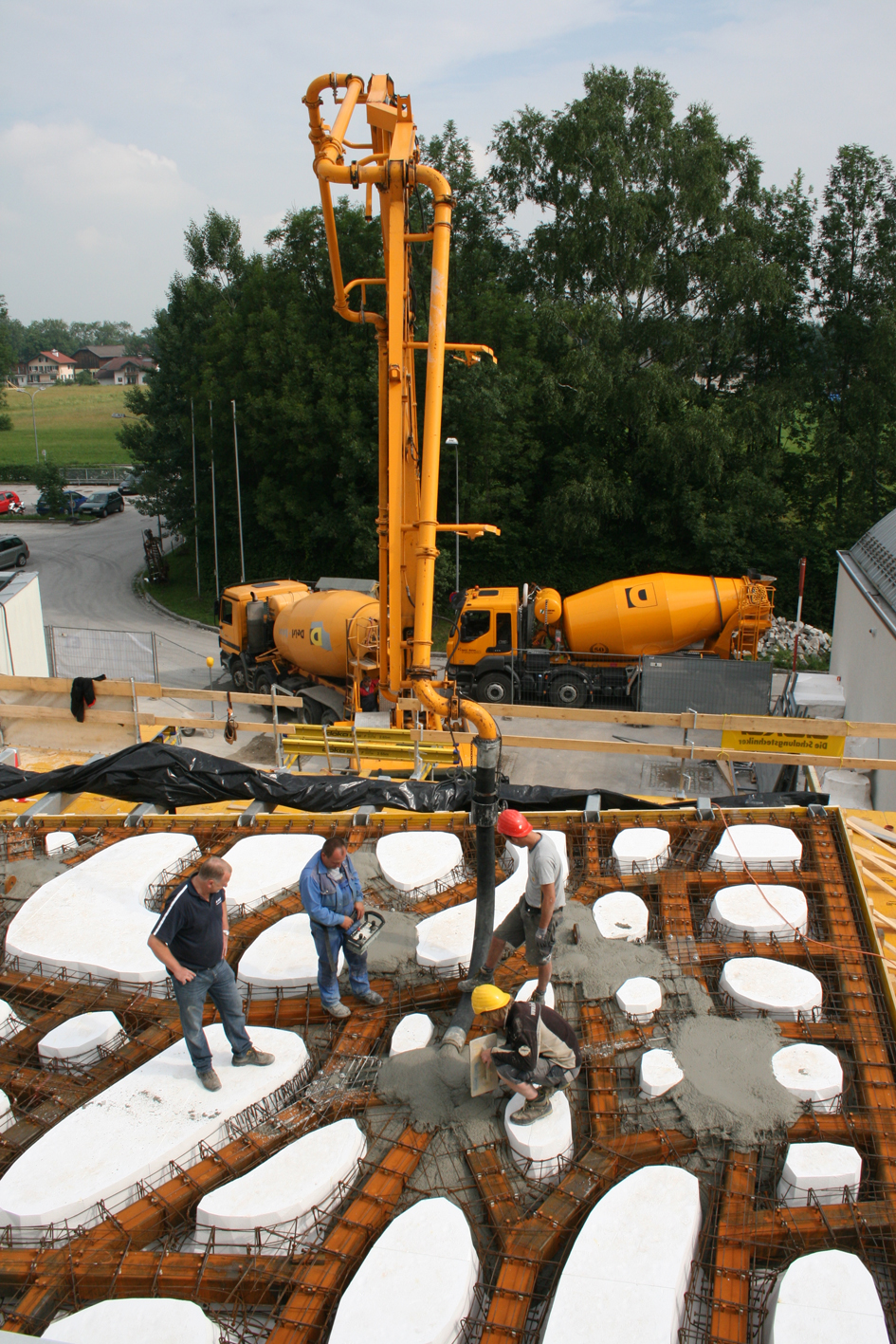

Betonáž:

Betonáž
Betonáž(c) soma architecture

Výsledok po zložení debnenia:

Odliata štruktúra
Odliata štruktúra(c) soma architecture

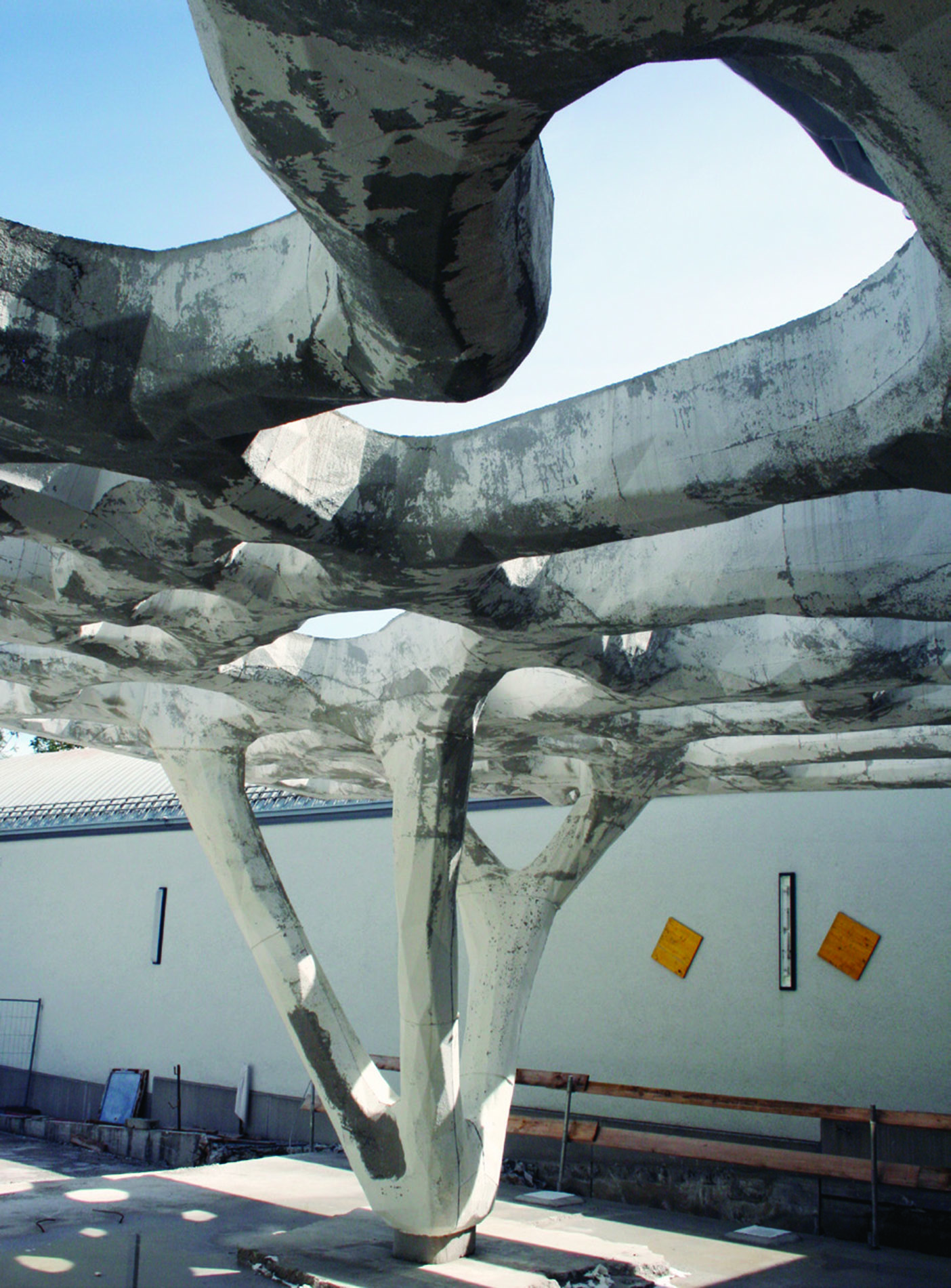

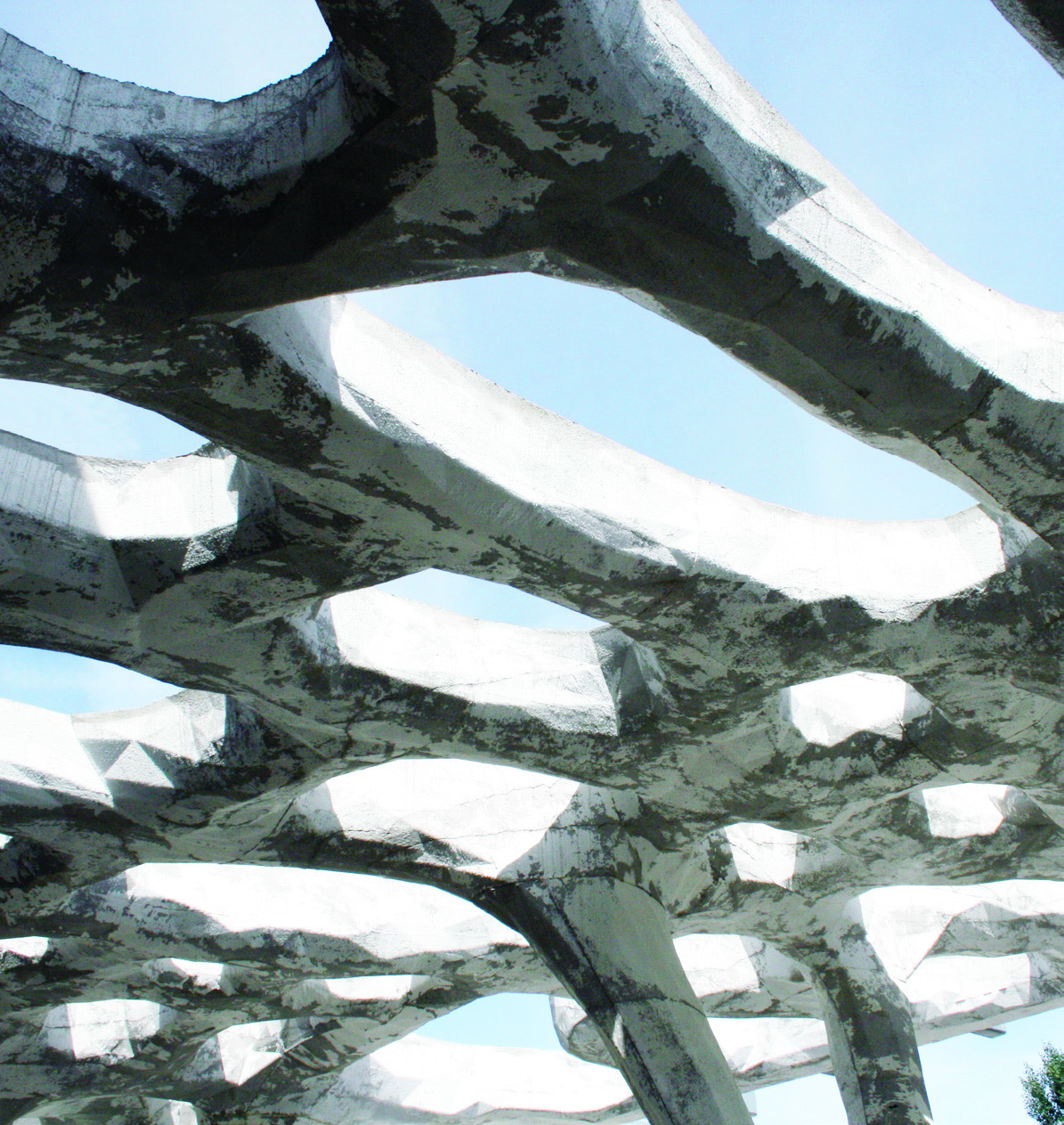

Nosná štruktúra ešte pred zakrytím
Nosná štruktúra ešte pred zakrytím(c) soma architecture

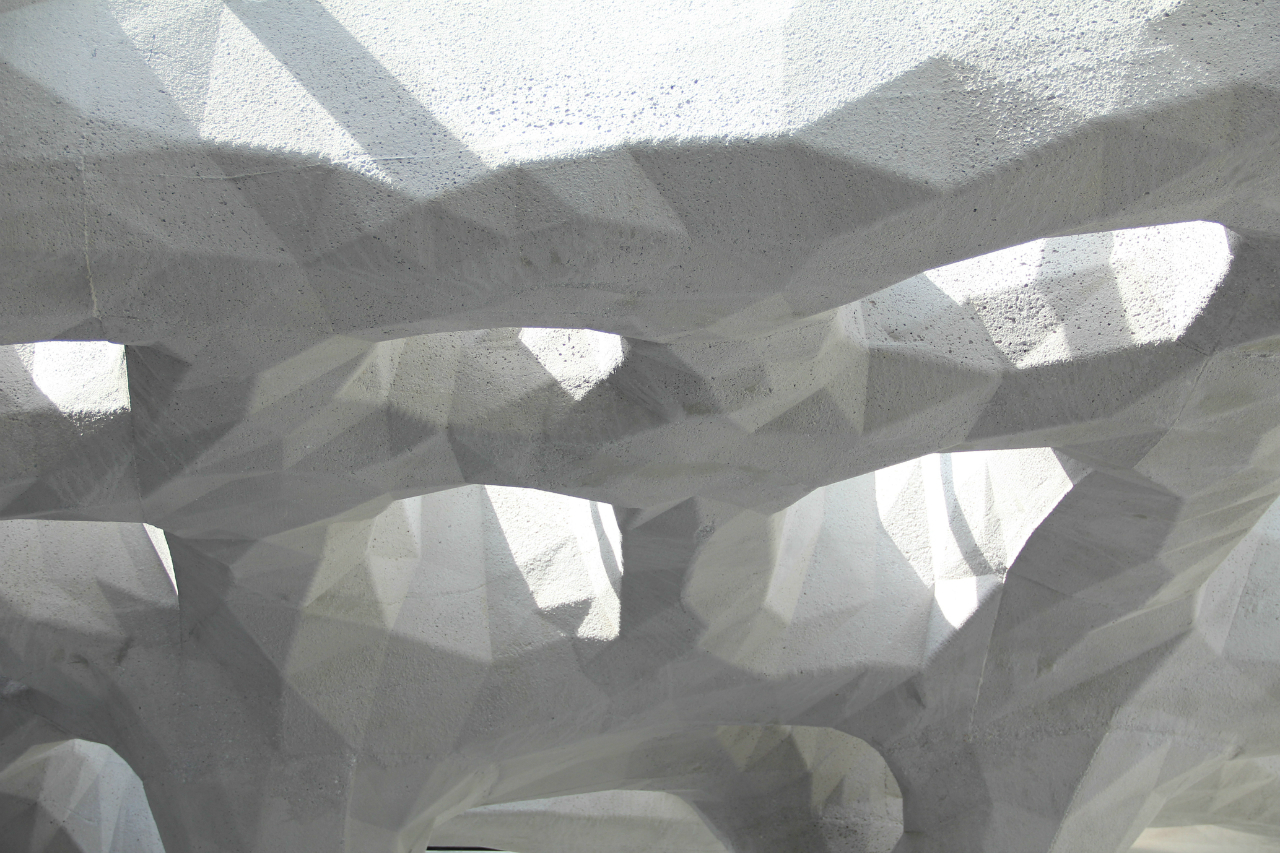

Pri detailnom pohľade vnímame množstvo polygonálnych plôšok
Pri detailnom pohľade vnímame množstvo polygonálnych plôšok(c) soma architecture

Fotografie hotovej budovy:

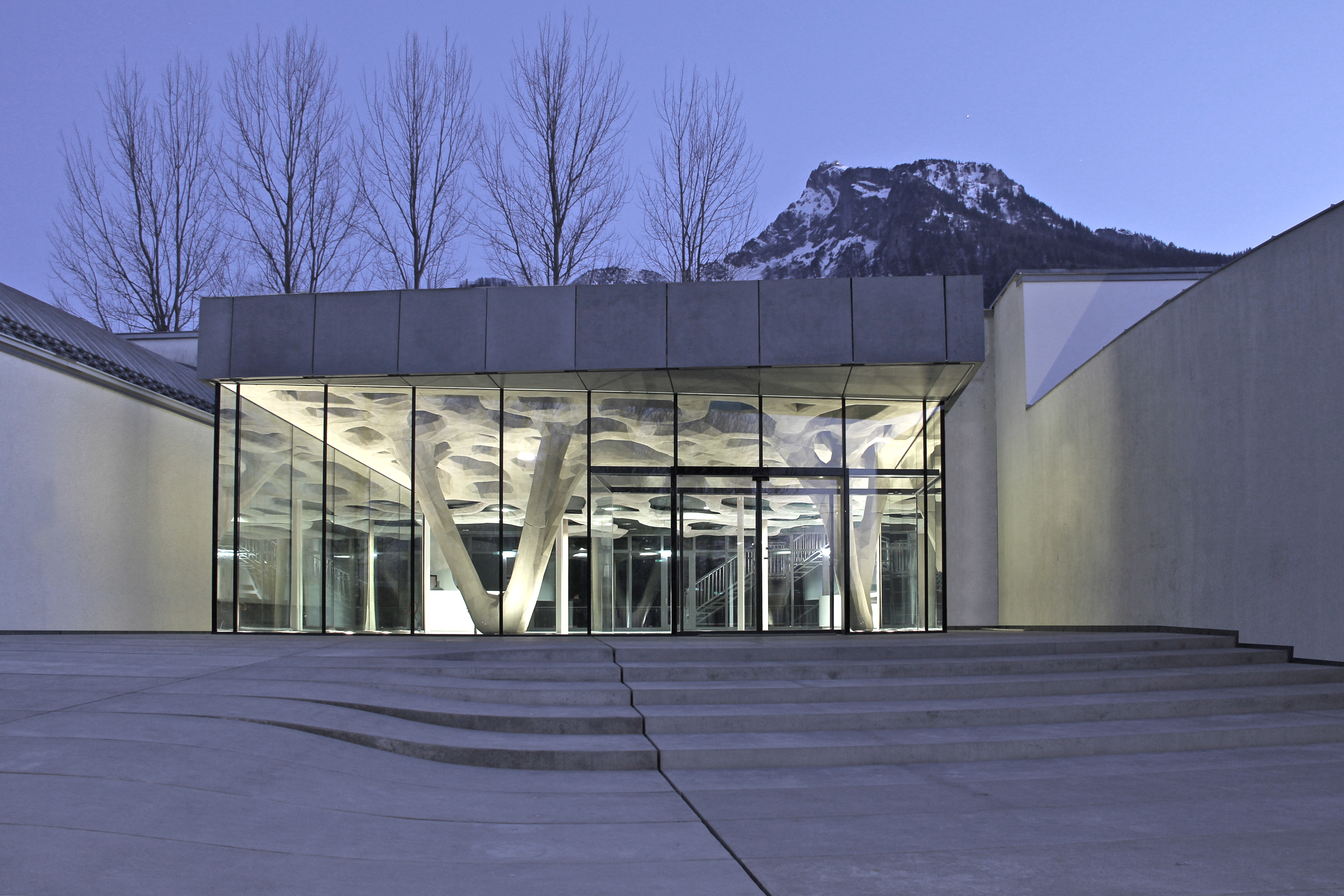

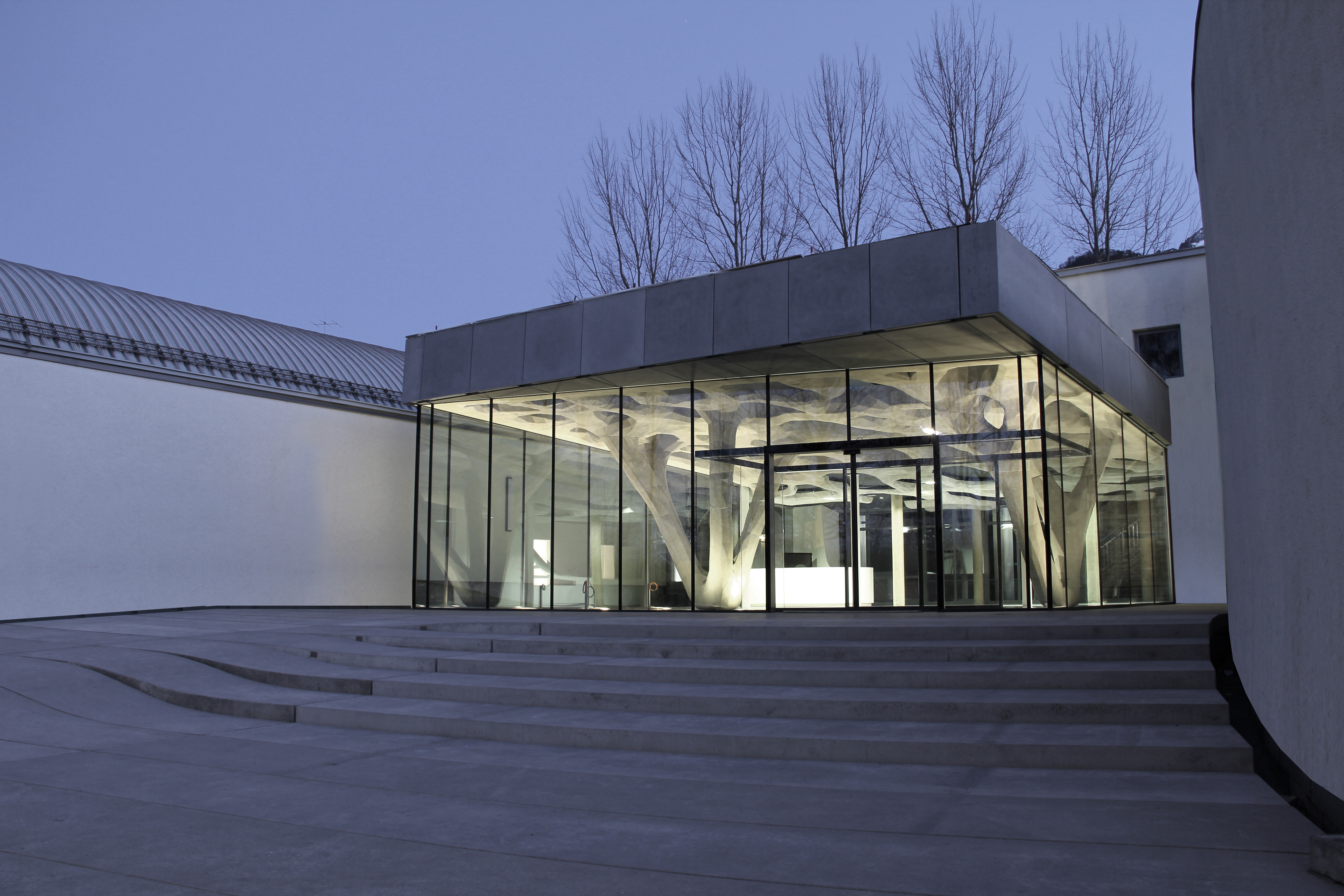

Večerný pohľad na foyer
Večerný pohľad na foyerfoto: Florian Hafele

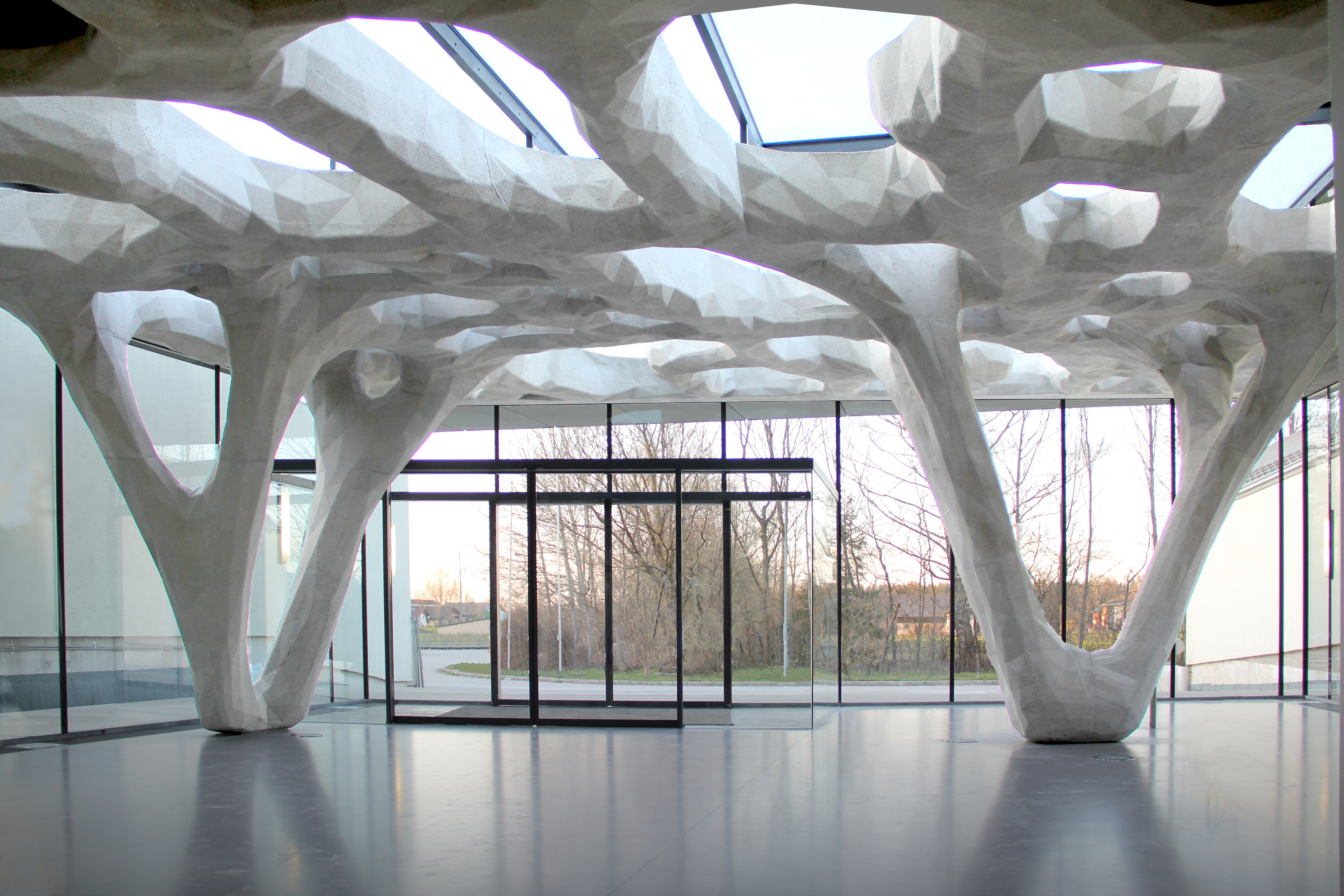

Výsledkom je maximálne transparentný priestor
Výsledkom je maximálne transparentný priestorfoto: Florian Hafele

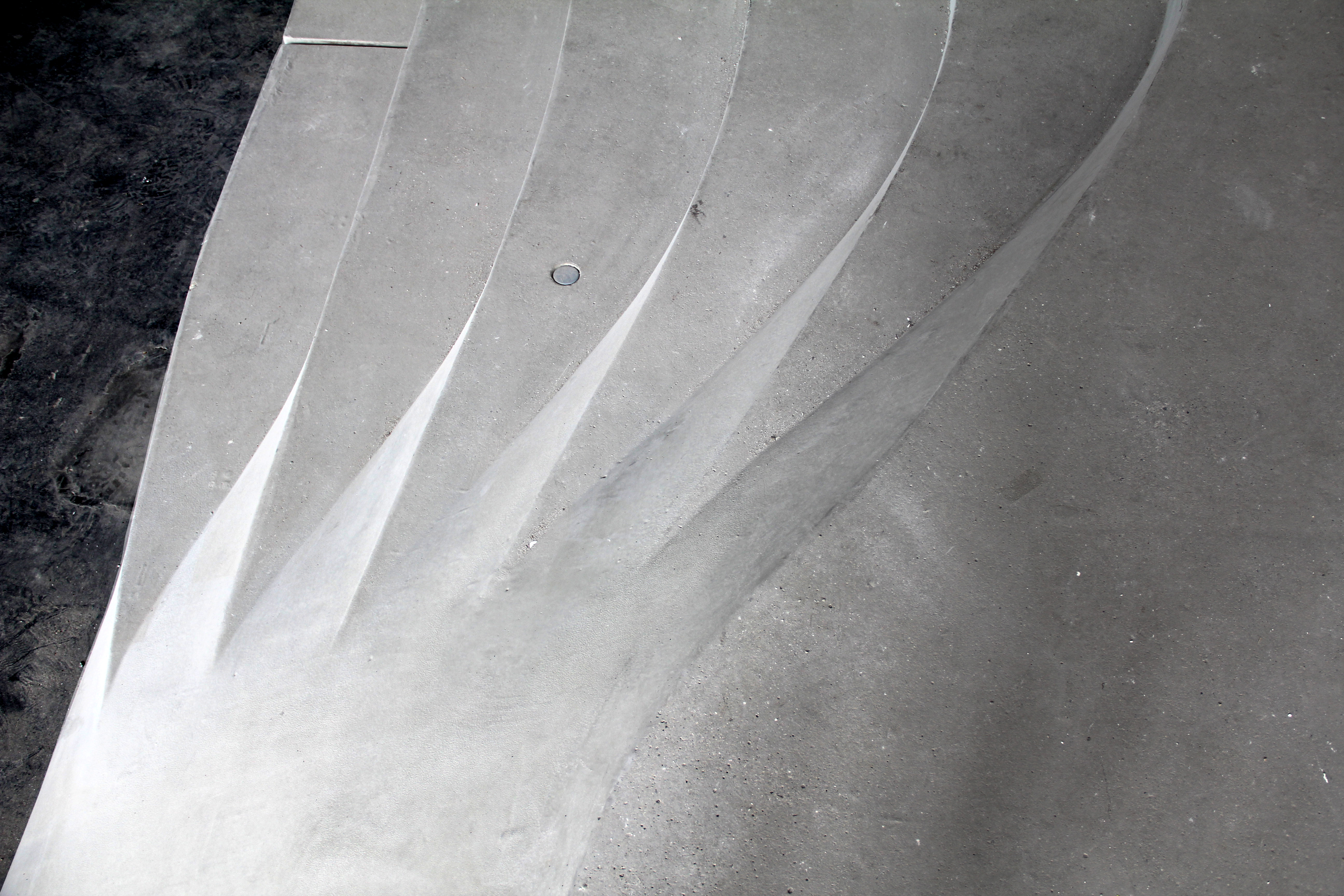

Detail stupňov schodiska prechádzajúcich do rampy
Detail stupňov schodiska prechádzajúcich do rampyfoto: Florian Hafele

Vizualizácia a model foyer:

Vizualizácia
Vizualizácia(c) soma architecture
Fotografia modelu
Fotografia modelu(c) soma architecture
