Chata Liptál (ČR)

Drobná architektúra na mieste opustenej usadlosti.
Chata Liptál (ČR)
Autori: Ing. arch. Hana Maršíková, Ph.D., ing. arch. Jitka Ressová, Ph.D.Spolupráca: Martin VeleckýInvestor: Tomáš NovosadZastavaná plocha: 30 m2Podlažná plocha: 162 m3 Návrh: 2016 - 2016Realizácia: 2017 - 2017Adresa: Liptál, Česká republikaPublikované: 18. január 2021

Strohý obal, bohatá vnútorná náplň. Robustná drevostavba, prírodné materiály, odolné povrchy a detaily. Realizácia sa dostala medzi 27 diel, nominovaných v uplynulom ročníku Českej ceny za architektúru.

Zadanie: drobná novostavba útulne pre úniky z mesta
Lokalita: úpätie Hostýnských vrchov a Javorníkov, pozemok opustenej usadlosti

K návrhu chatky viedla dlhá cesta. Pôvodným zadaním bola stavba domu na stope starej, pred rokmi vyhorenej usadlosti a návrat života na opustenú samotu. Na dom sa stále čaká, ale život sa na pozemok pod lesom postupne vracia. Investor začal s obnovou cesty a sadu, ateliér ellement architects pokračoval návrhom ovčínu, ktorý sa postupne zo "salaša" pretransformoval na chatku.

Foto: Dušan Tománek
Foto: Dušan Tománek

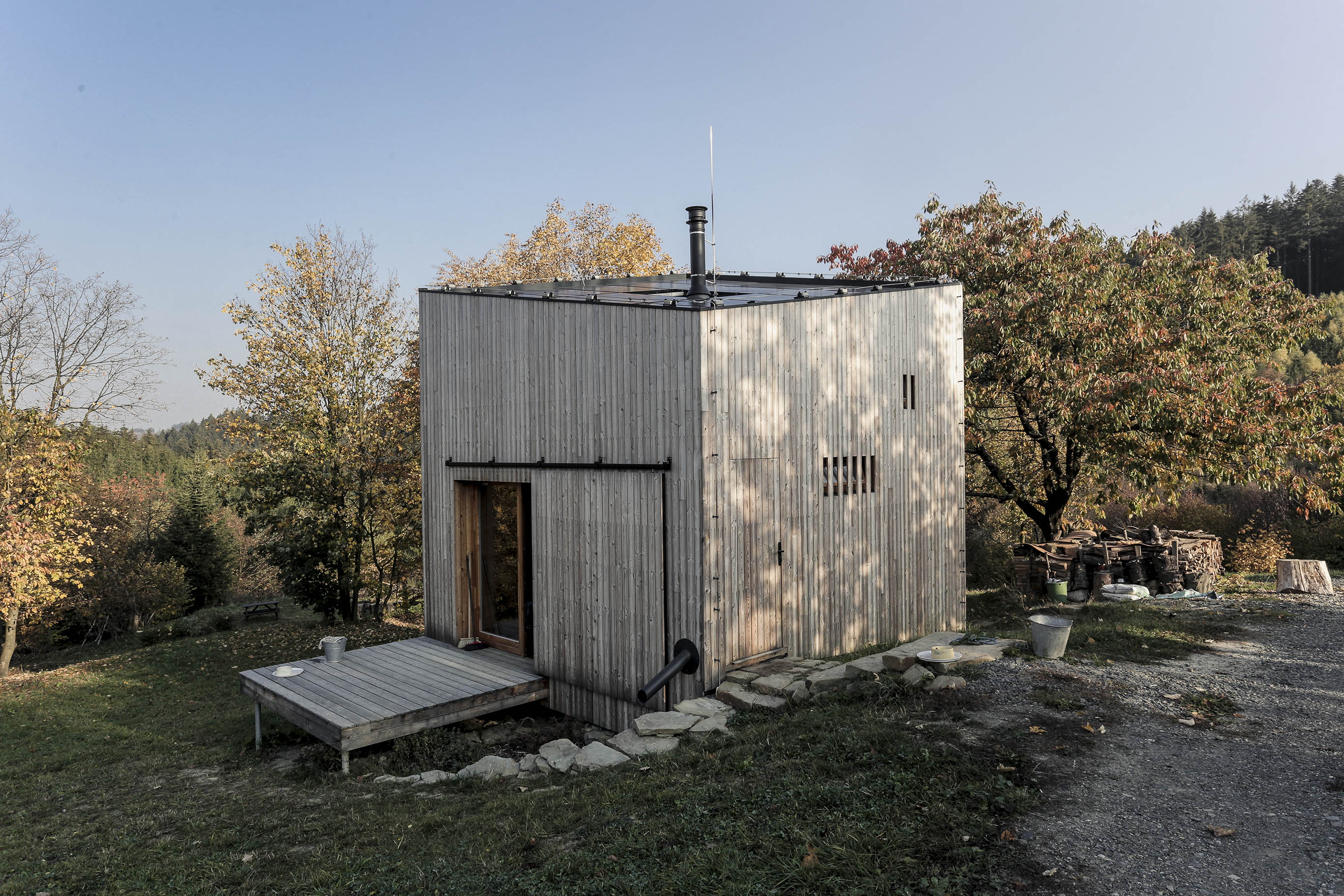

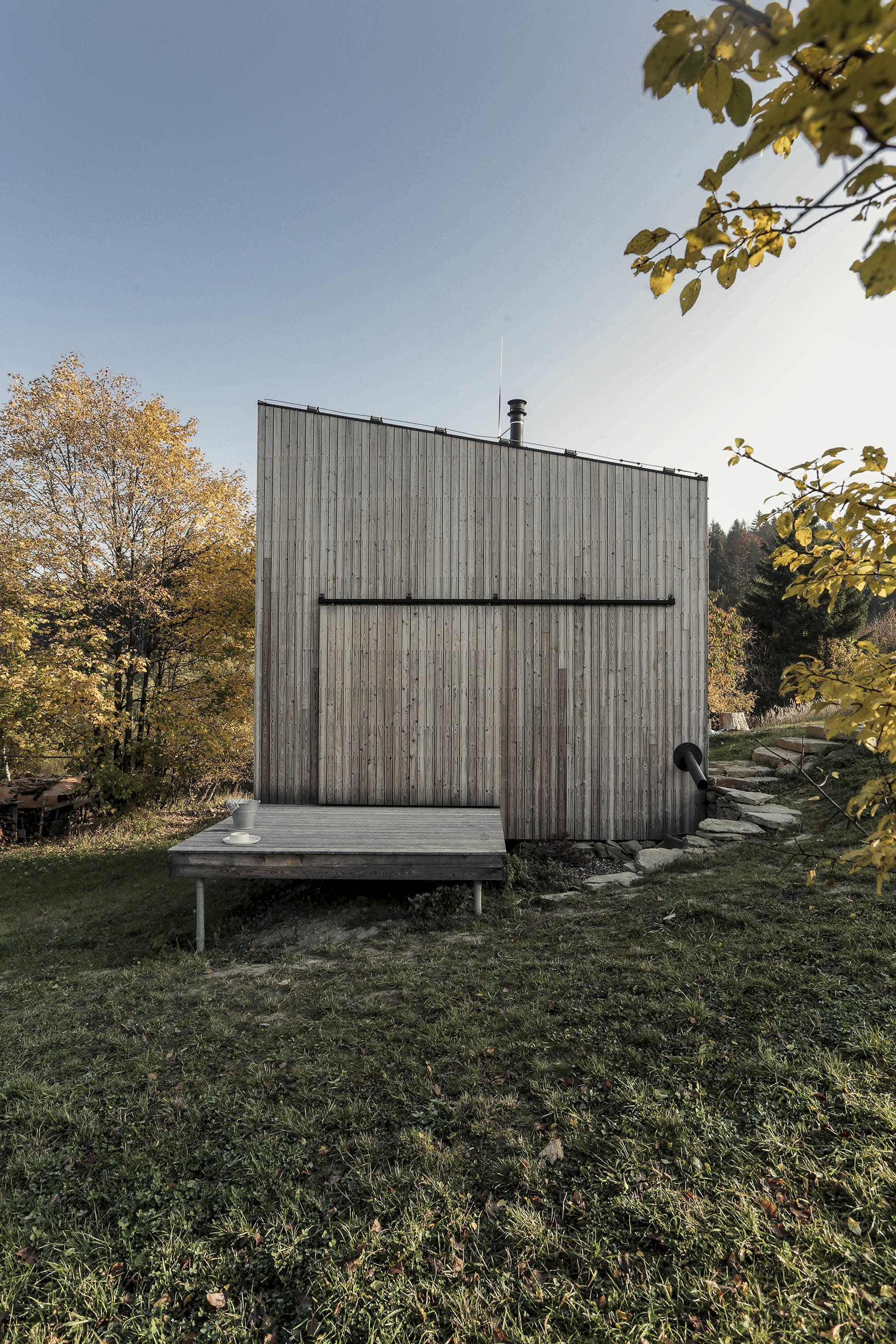

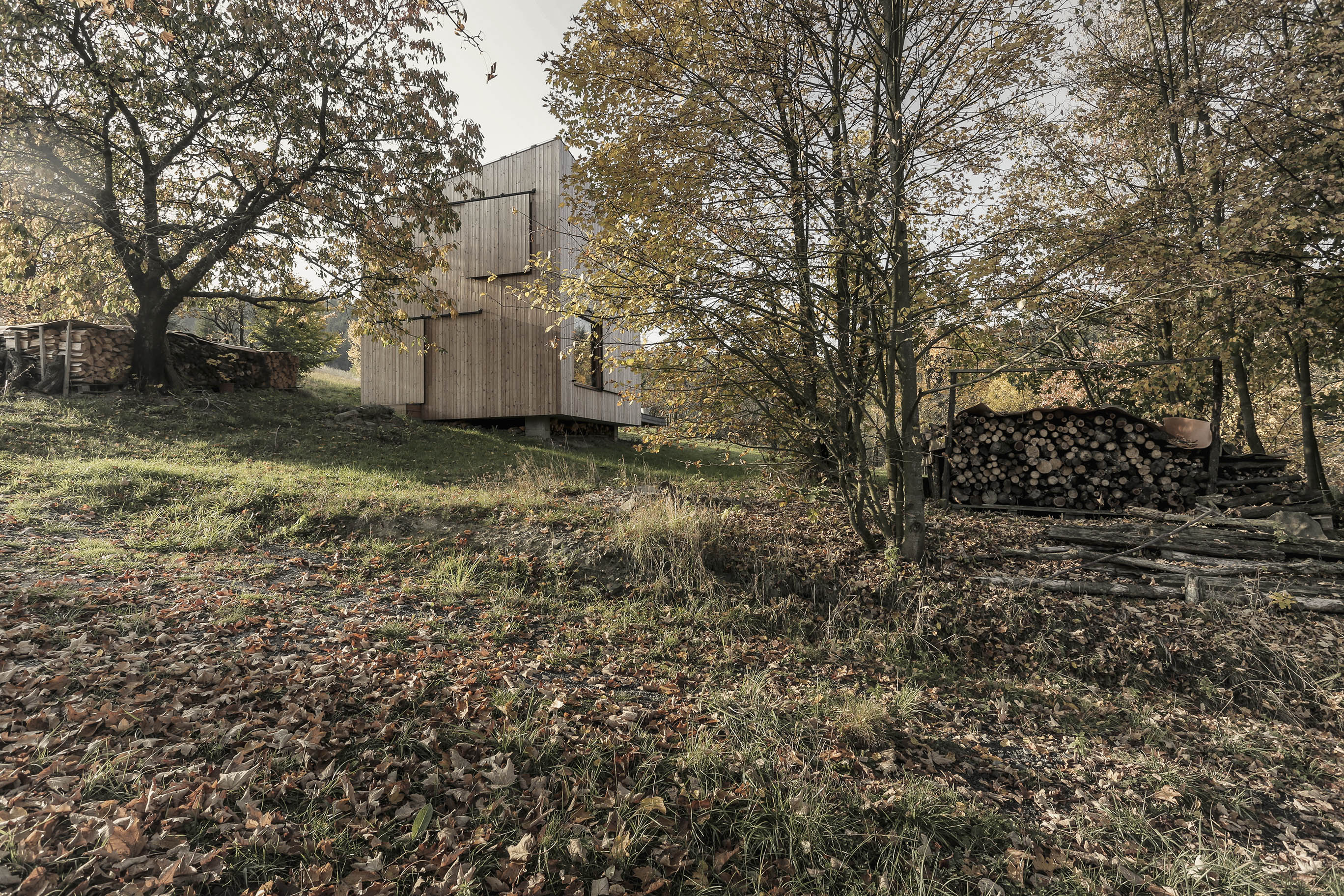

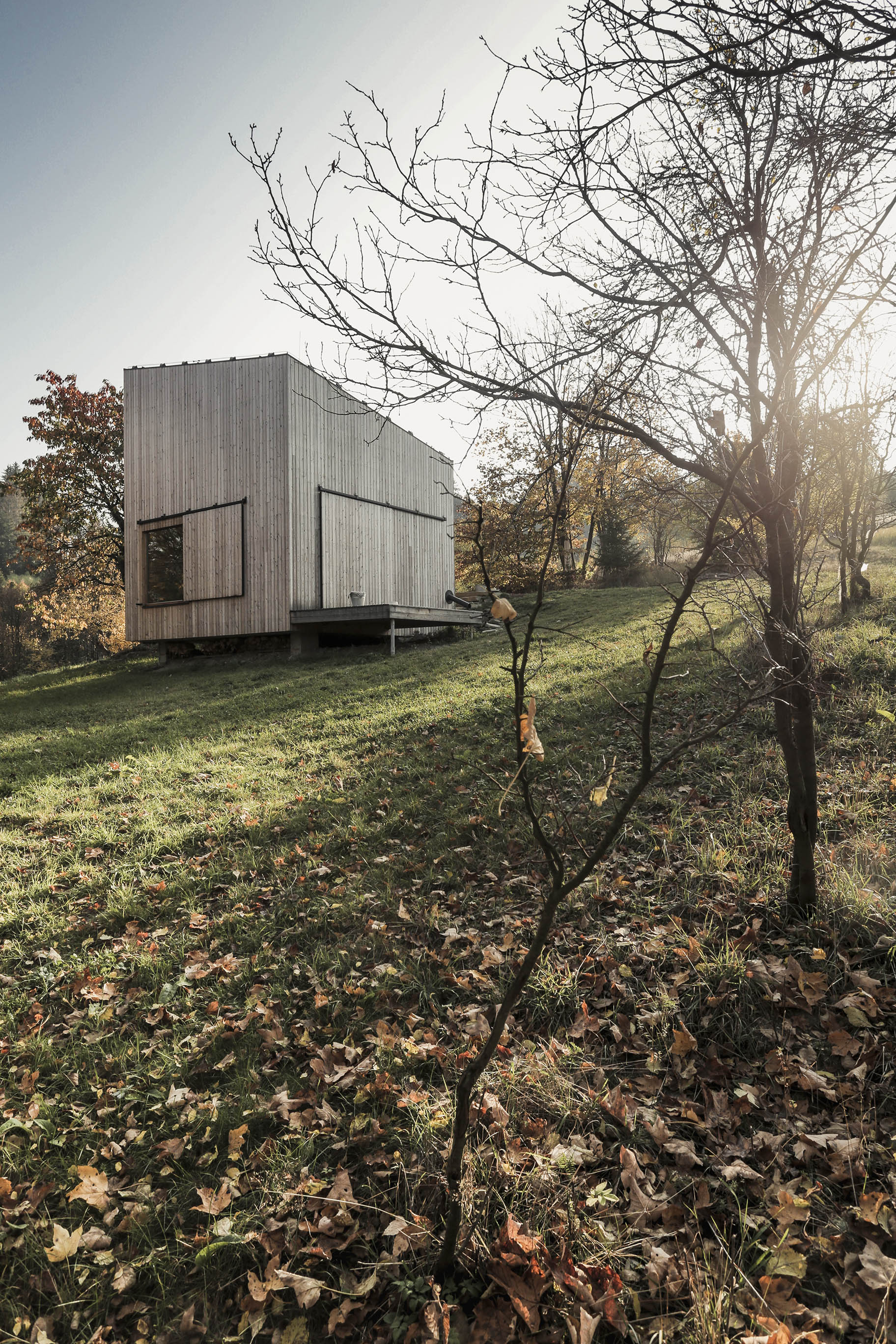

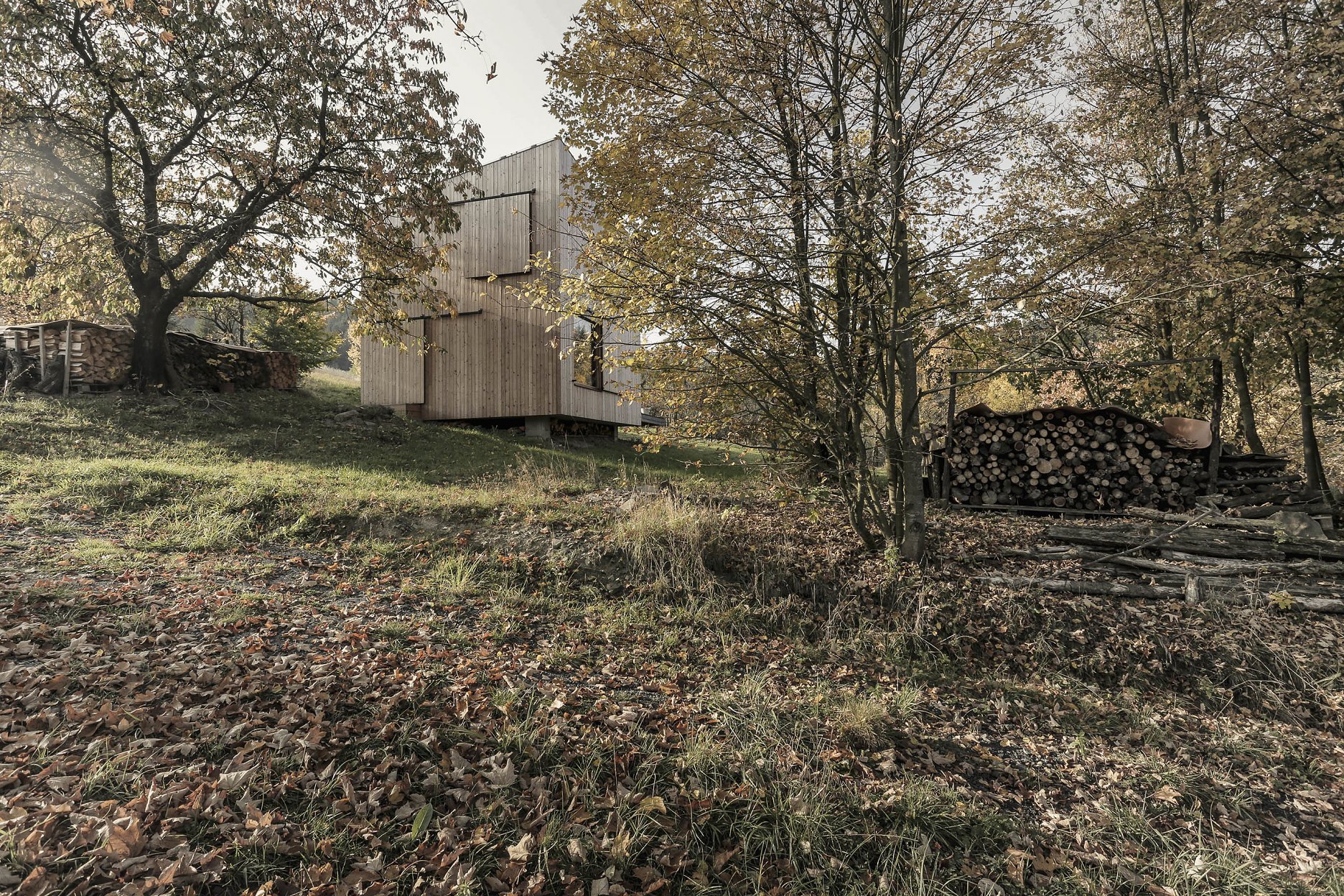

Chatka stojí vo svahu nad bývalou usadlosťou. Využíva sklon terénu, do ktorého je vyhĺbený malý suterén. Strecha spadá k južnému nárožiu štvorcového pôdorysu, fotovoltické panely ťažia z ideálnej orientácie. Sebestačný objekt sa zaobíde bez napojenia na siete, ktoré sú dostupné iba vo veľmi vzdialenom okolí.

Foto: Dušan Tománek
Foto: Dušan Tománek

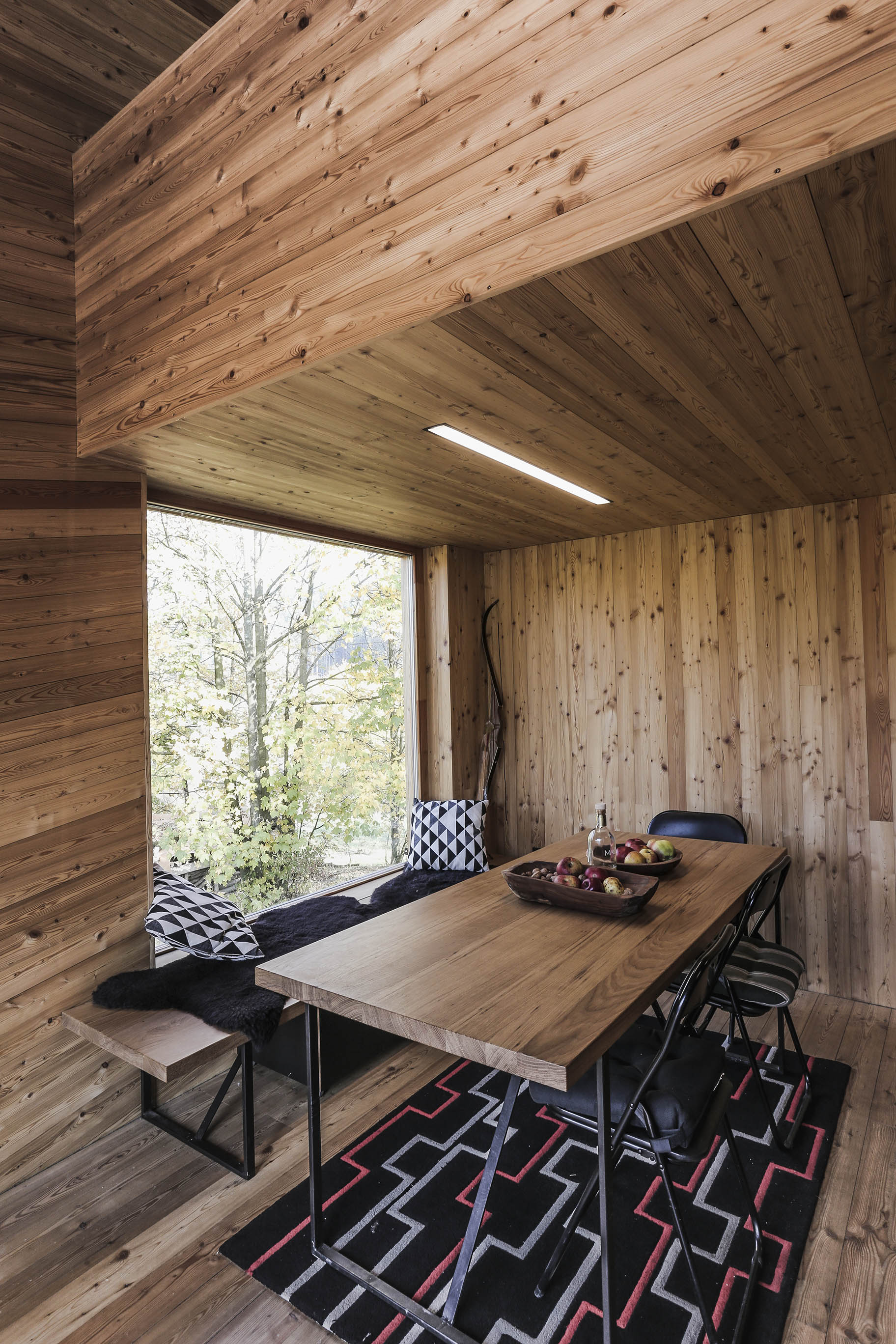

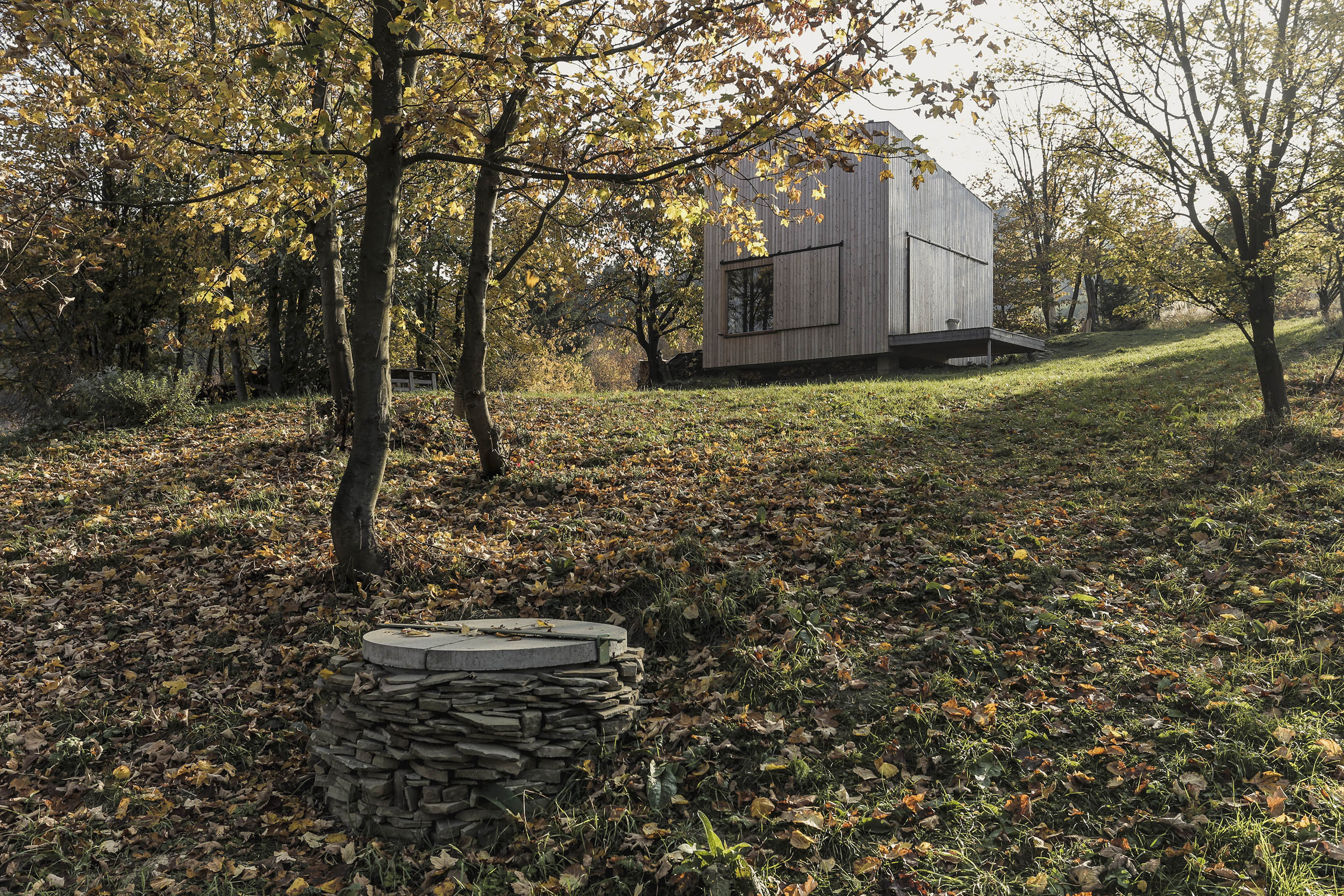

Strohý “obal” ukrýva bohatú náplň. Priestor je členený na úrovne – oddeľujúce vstup, pobytovú časť a spanie. Chatka a jej obyvatelia oživili samotu. Studňa opäť zavlažuje záhradu, sad má svojho hospodára, ožila vonkajšia kuchyňa.

Foto: Dušan Tománek
Foto: Dušan Tománek
Foto: Dušan Tománek

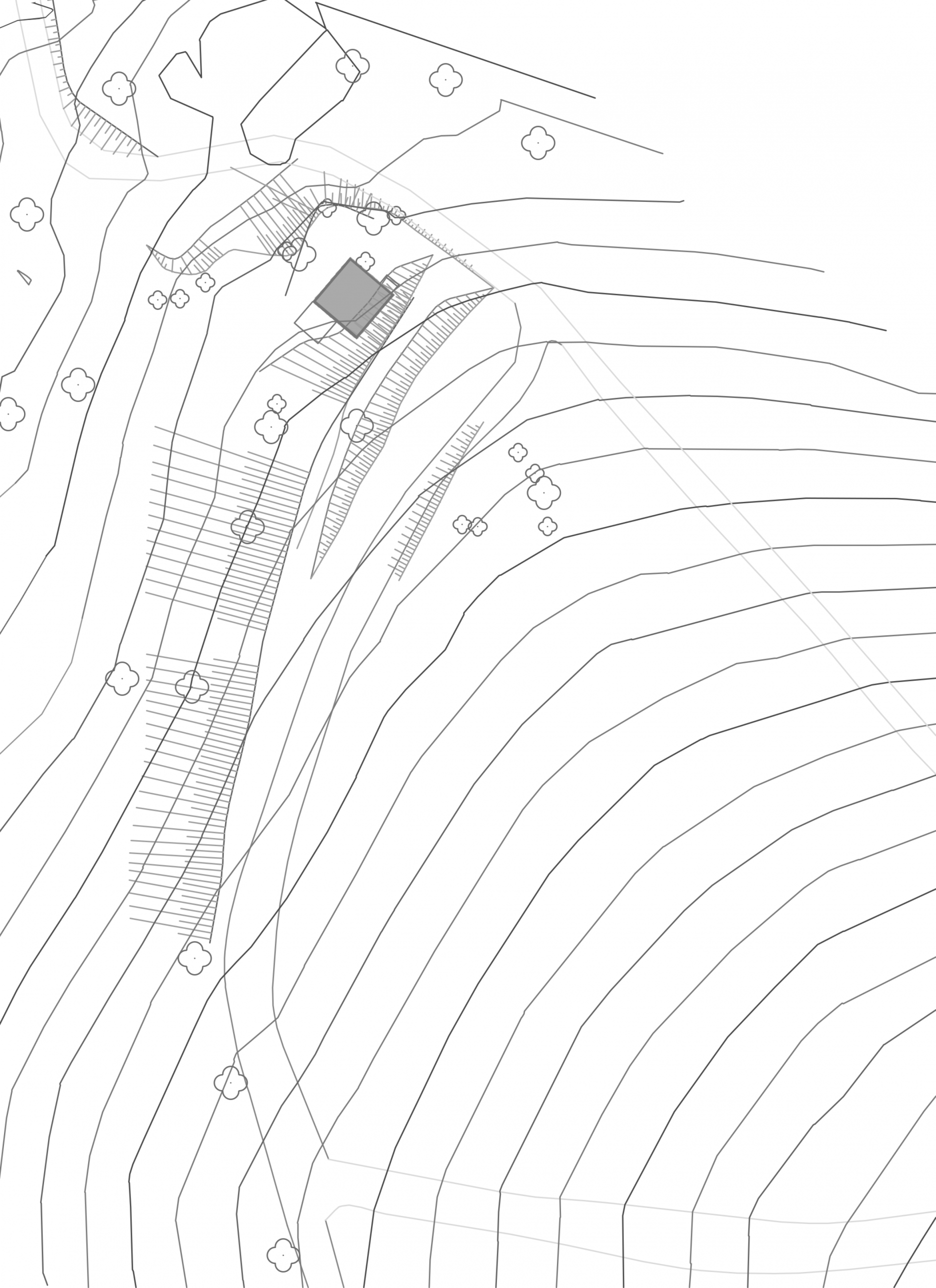

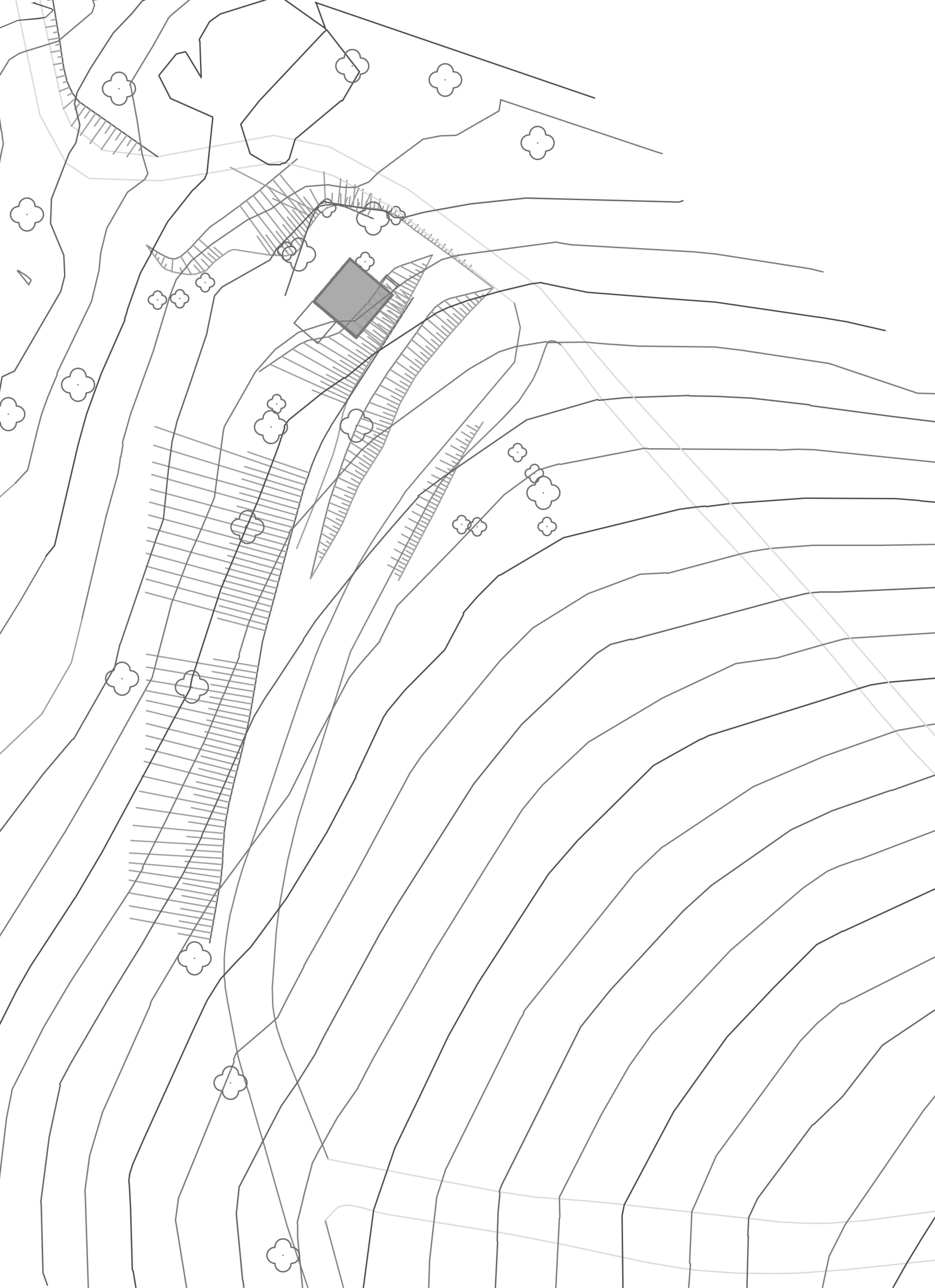

Situácia
SituáciaAutor: ellement architects

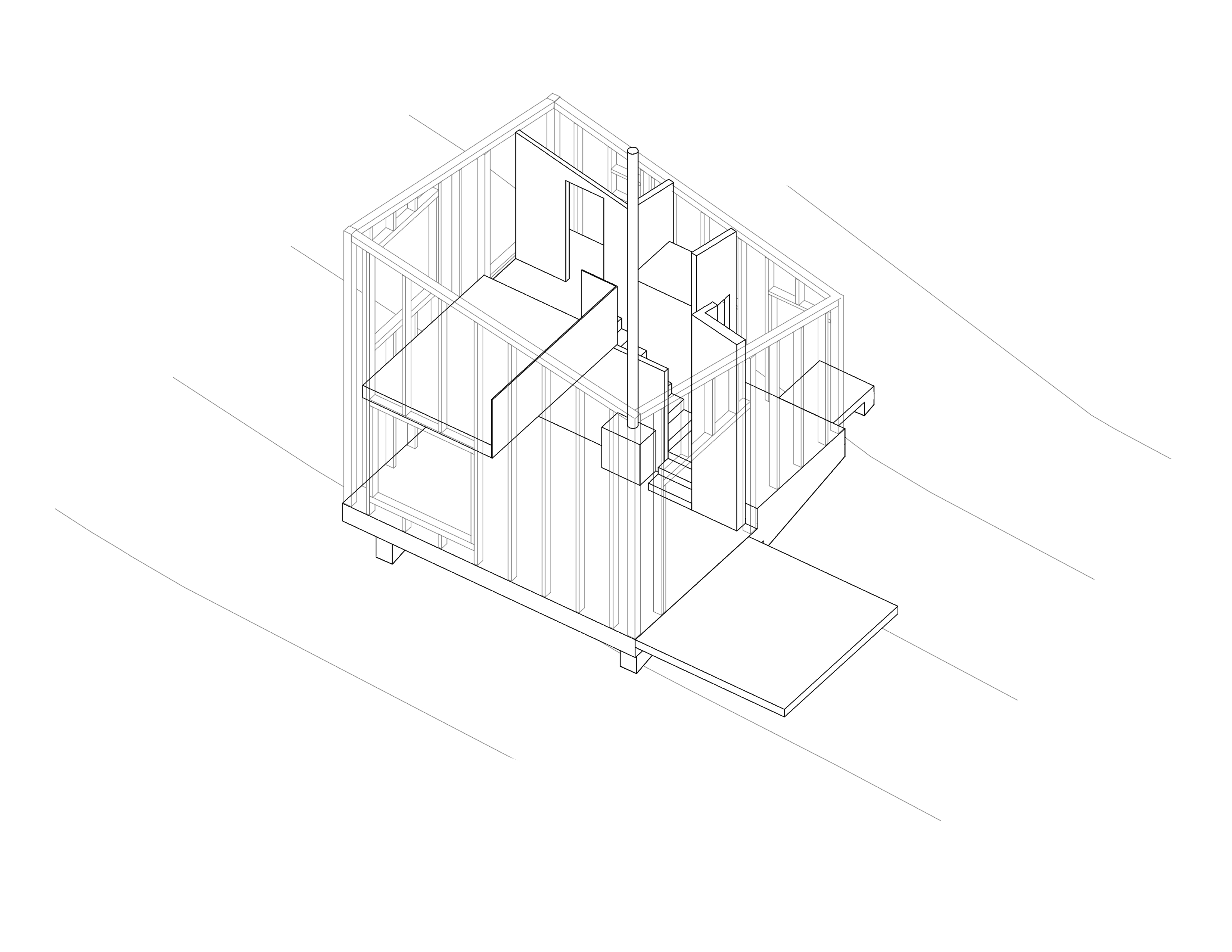

Priestorová schéma
Priestorová schémaAutor: ellement architects

Dispozícia

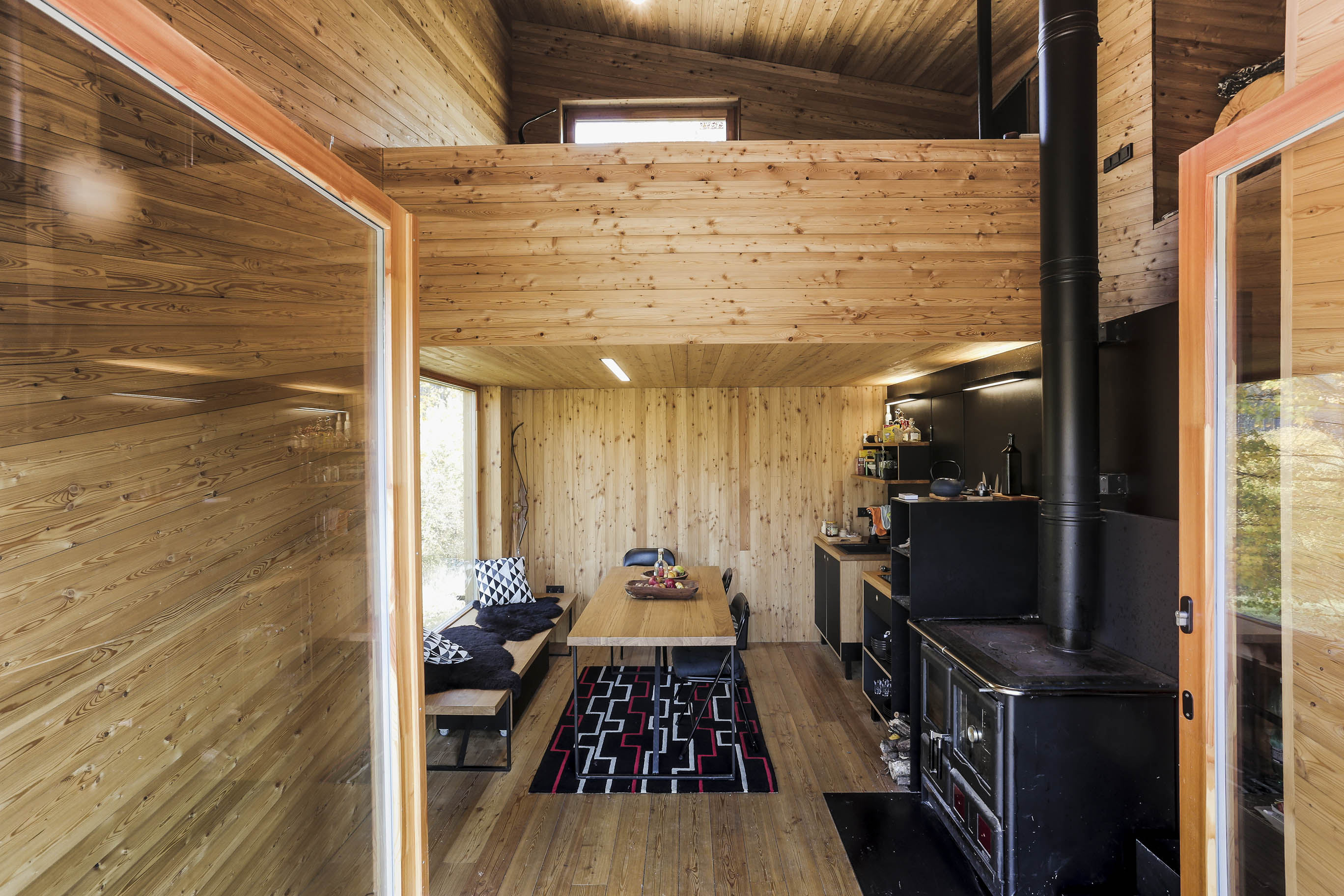

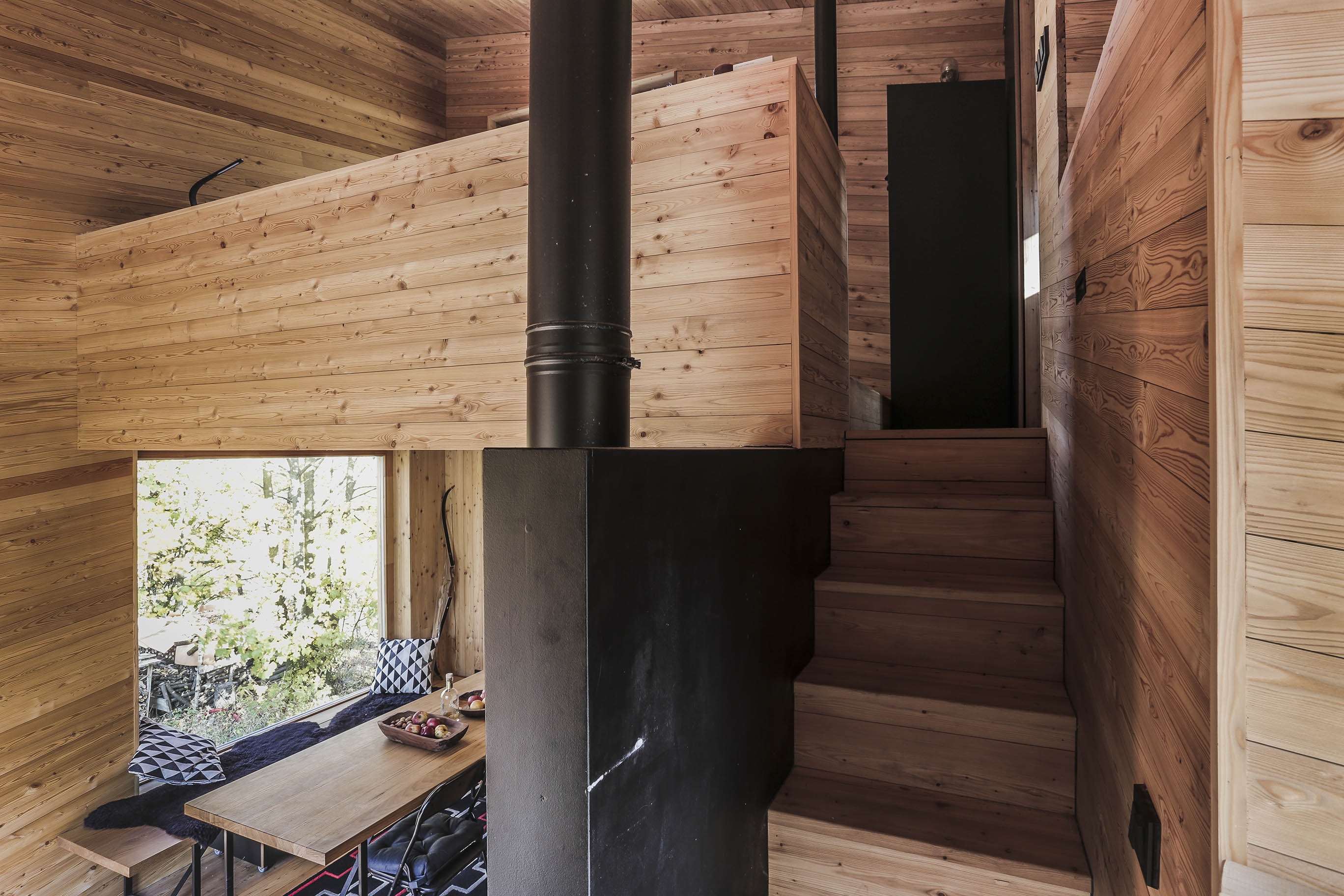

Zo zádveria sa po vyrovnávajúcom schodisku dostávame do hlavného obytného priestoru s výstupom na vonkajšiu terasu. Napravo od vstupu je toaleta a schodisko na mezonet so spaním a hygienou. Obytný priestor je dverami prepojený s bočným vstupom so skladom. V podpivničenej časti je technická miestnosť.

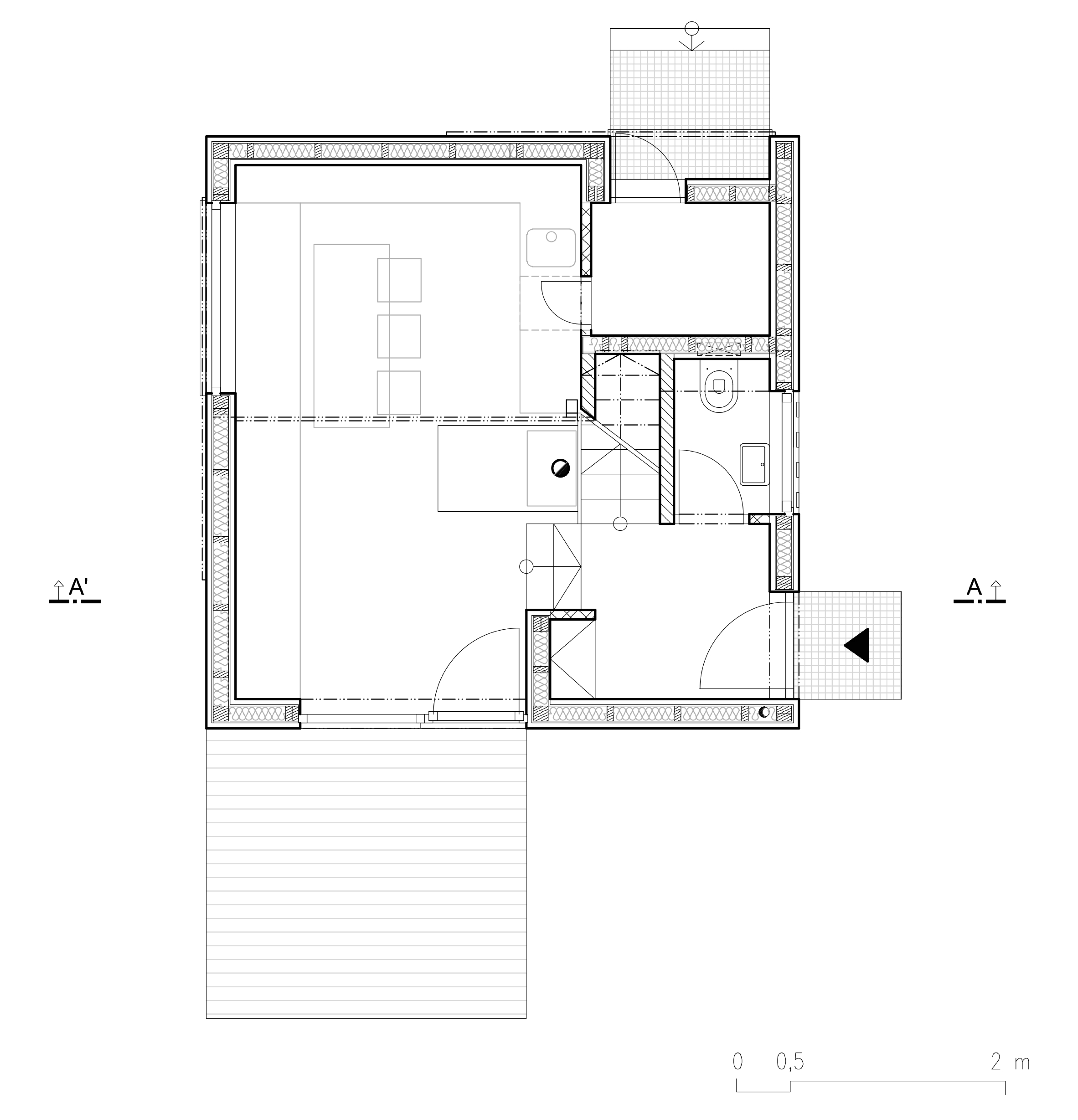

Pôdorys prízemia
Pôdorys prízemiaAutor: ellement architects

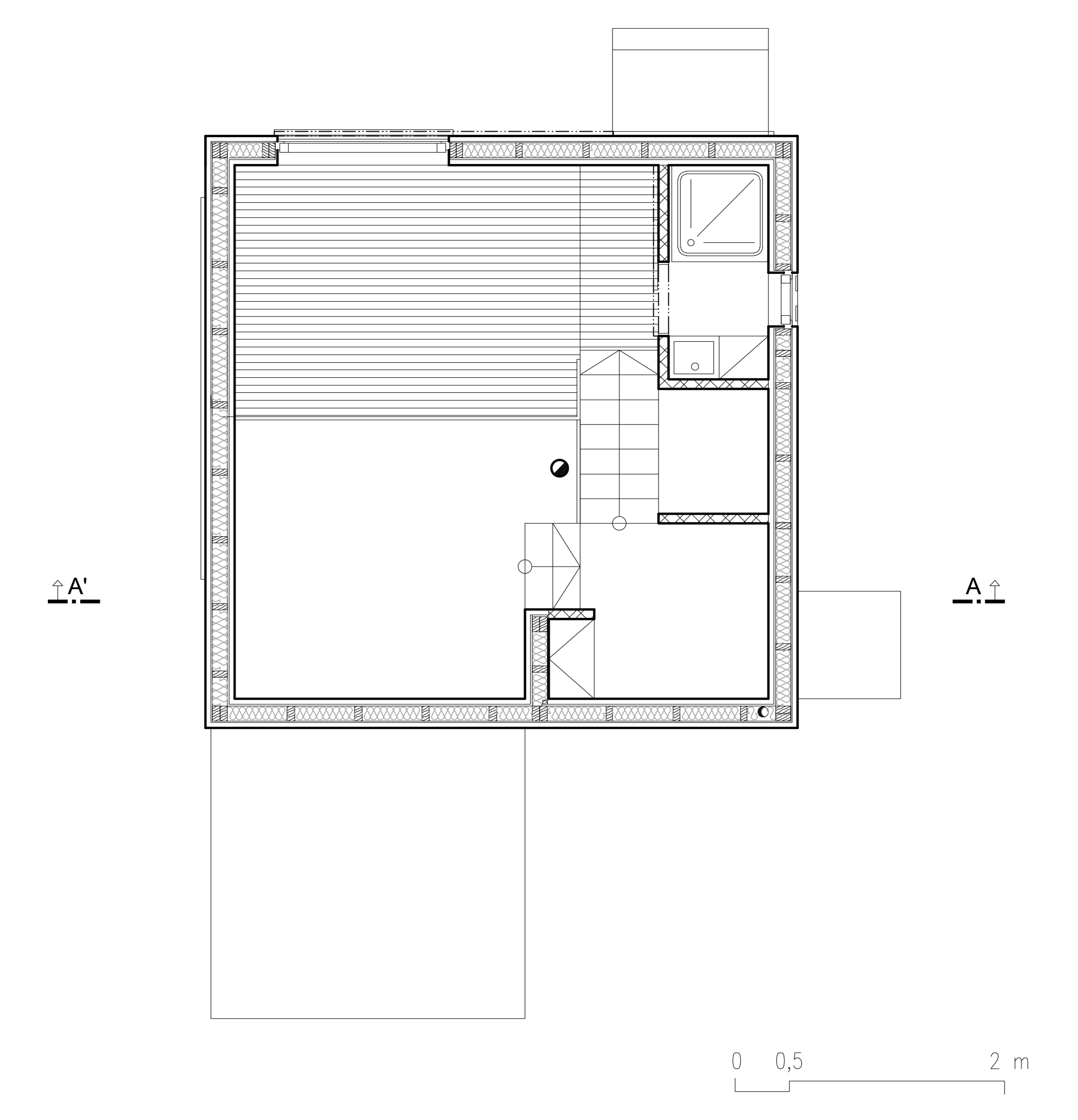

Pôdorys poschodia
Pôdorys poschodiaAutor: ellement architects

Materiály

Drevostavba stojí na betónovej podlahovej doske a základoch. Hrazdená konštrukcia je vyplnená minerálnou vlnou a z oboch strán uzatvorená latovaním. Stavbu zastrešuje trámový strop so záklopom. Ako strešná hydroizolácia slúži PU fólia. Pivnica vymurovaná z betónových tvárnic je proti zemnej vlhkosti izolovaná asfaltovými pásmi. Drevené podlahy majú nášlapnú vrstvu z dosiek a oceľového plechu.

Technológie: fotovoltické panely (ohrev vody + elektrina), vŕtaná studňa

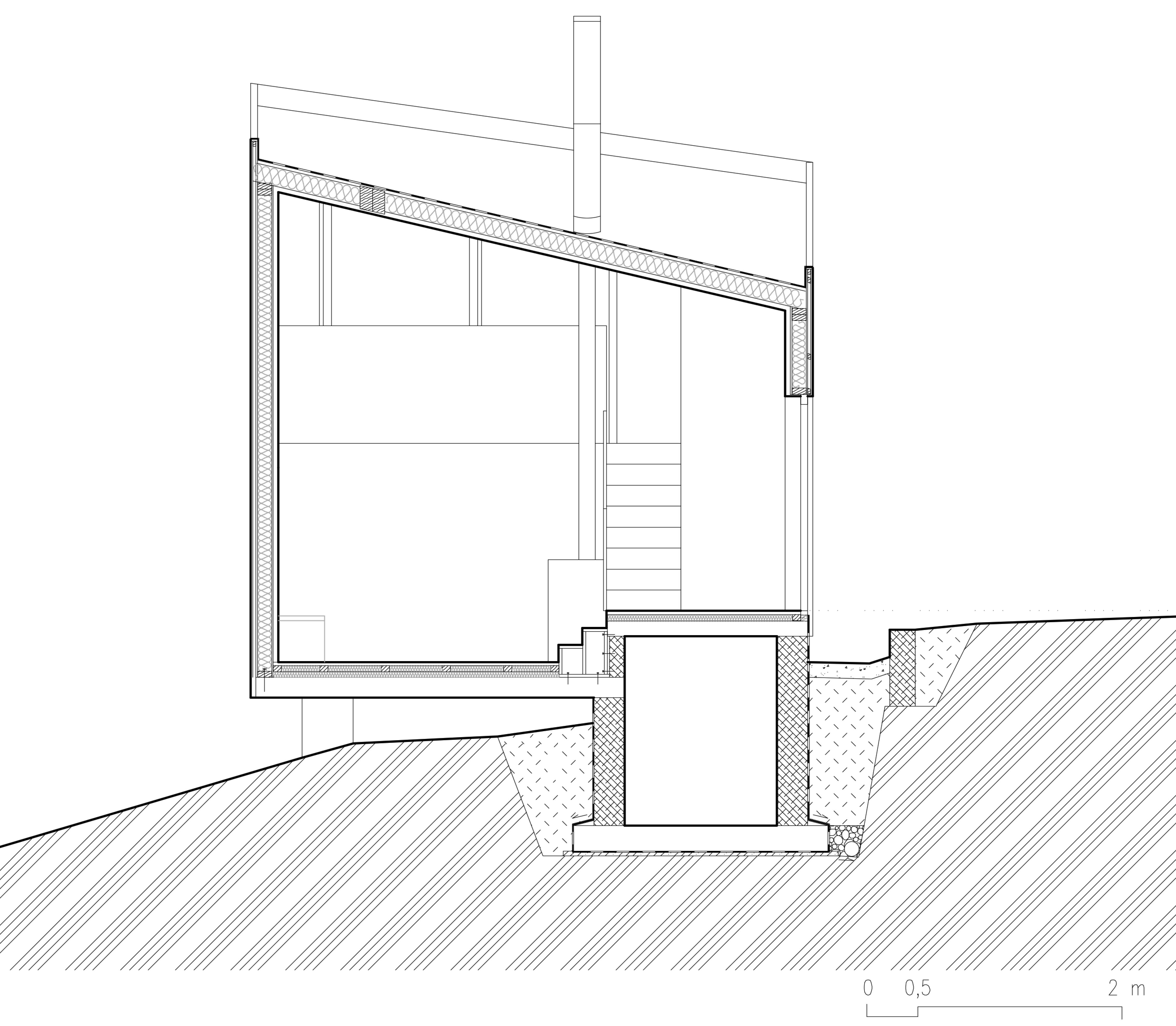

Rez
RezAutor: ellement architects
Foto: Dušan Tománek
Foto: Dušan Tománek
Foto: Dušan Tománek

Poloha diela

Ing. arch. Hana Maršíková, Ph.D.
ing. arch. Jitka Ressová, Ph.D.
