Inšpirácie pre vaše projekty - systémové riešenia obvodového plášťa (4. časť)

Spoločnosť Cortizo predstavuje zaujímavé referencie a možnosti navrhnutých individuálnych riešení
Inšpirácie pre vaše projekty - systémové riešenia obvodového plášťa (4. časť)

Spoločnosť Cortizo Vám postupne predstavuje príklady výrobkov vhodných pre použitie na rôznych typologických druhoch stavieb. Od rodinných a bytových domov, zdravotníckych zariadení, až po priemyselné, obchodné, a kancelárske budovy.

Systémy CORTIZO sa prispôsobia akémukoľvek typu projektu...

Spoločnosť poskytuje produkty pre individuálne riešenia a ponúka viac ako 50 systémov okien, dverí, fasád, kompozitných panelov, zábradlí a riešení protislnečnej ochrany.

Nechajte sa inšpirovať vybranými zrealizovanými projektami, pri ktorých Cortizo približuje aj použité systémy a riešenia navrhnuté priamo pre jednotlivé stavby.





Sídlo spoločnosti MRW Group // Nomen i Associats Arquitectes

PROJEKT: Sídlo spoločnosti MRW Group
MIESTO: Gran Via l'Hospitalet v Llobregate. Barcelona
ARCHITEKTI: Nomen i Associats Arquitectes, Silvia Crespo Nomen, Frederic Crespo Nomen

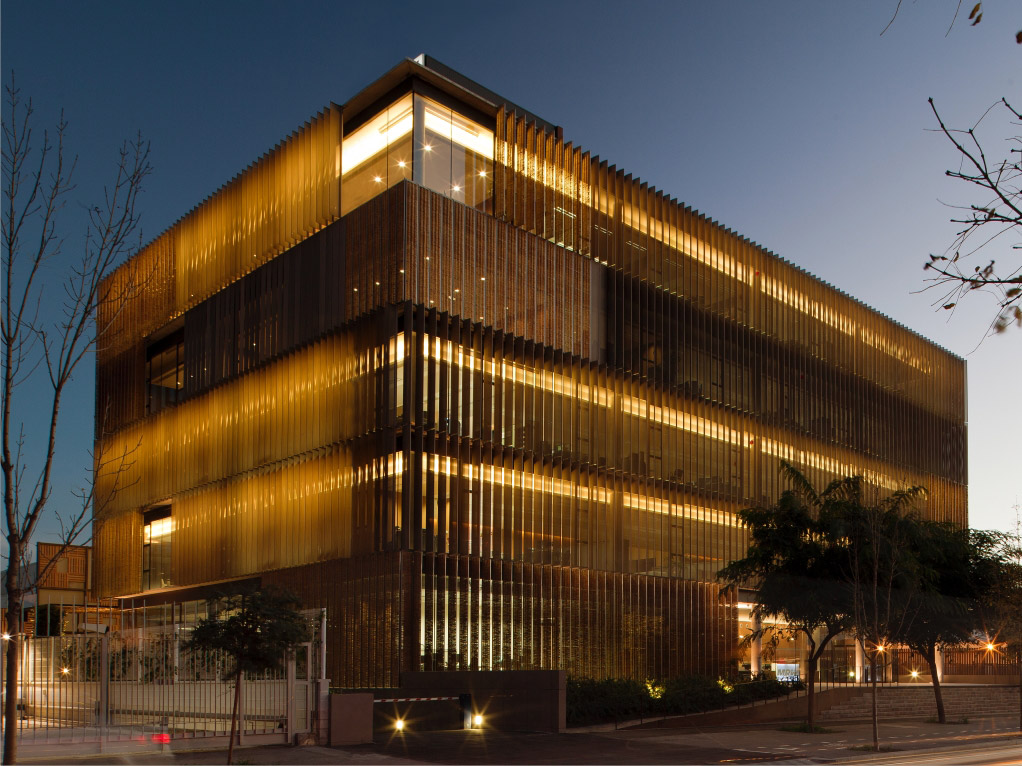

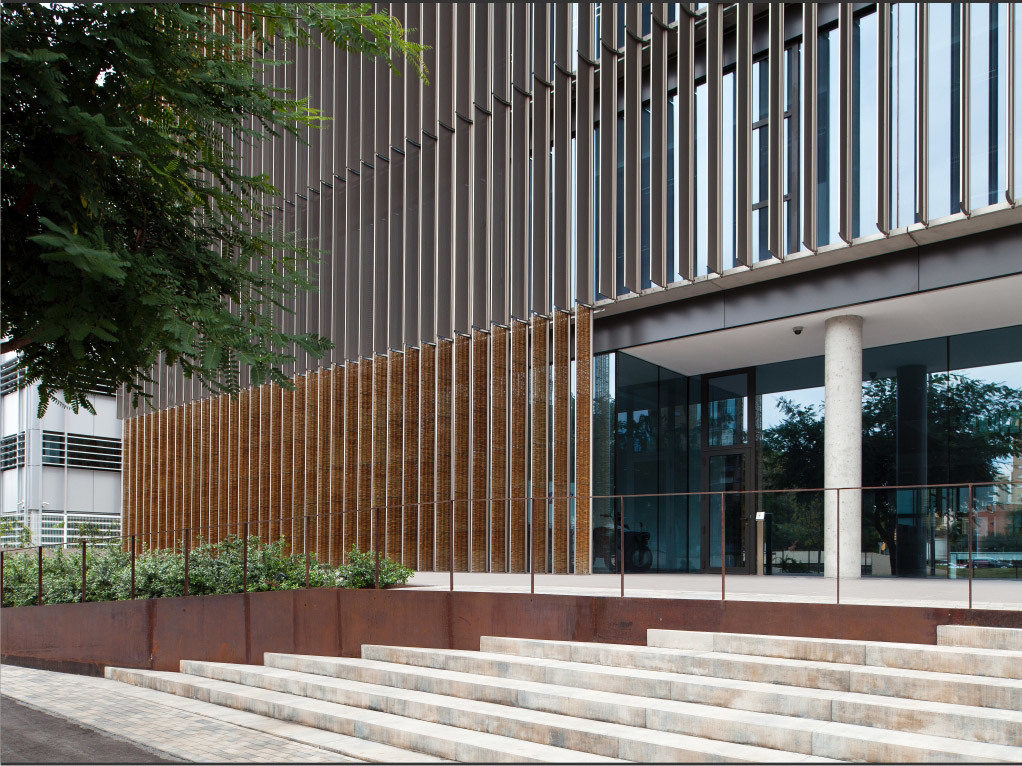

SYSTÉMY CORTIZO: Solárne lamely AD HOC (mobilné a motorizované hliníkové lamely s mikroperforáciou a prútené lamely s hliníkovou nosnou konštrukciou).

Nové sídlo kuriérskej spoločnosti MRW v L´Hospitalet de LLobregat je dokonalým príkladom udržateľnej architektúry a výstavby rešpektujúcej životné prostredie. Dôkazom toho sú dve certifikácie BREEAM s kvalifikáciou EXCELLENT vo fáze návrhu a BREEAM ES COMMERCIAL EXCELLENT vo fáze po ukončení výstavby. Tieto certifikáty zaručujú udržateľnosť projektu, ktorý navrhla barcelonská firma Nomen i Associats Arquitectes.



Budovu charakterizuje transparentnosť vo vzťahu k exteriéru, medzi vnútornými priestormi a v samotnej budove; efektívnosť vo využívaní priestorov, v ich rozmiestnení, flexibilite a prevádzke; a záväzok voči životnému prostrediu a udržateľnému hospodáreniu. Toto využívanie zdrojov sa prejavilo pri výstavbe samotnej budovy, na ktorú sa prednostne použili recyklovateľné materiálové zdroje, v niektorých prípadoch až 100 %, ako napríklad hliník. Je to teda budova, ktorá neplytvá, naopak, šetrí a využíva vyrobenú energiu.

Udržateľný a pohodlný

Sídlo spoločnosti MRW je príkladom konštruktívnej udržateľnosti pri využívaní zdrojov a používaní recyklovateľných materiálov, ale aj pri využívaní a spotrebe energie, čo umožňuje dosiahnuť úspory vo výške 50 až 70 %.

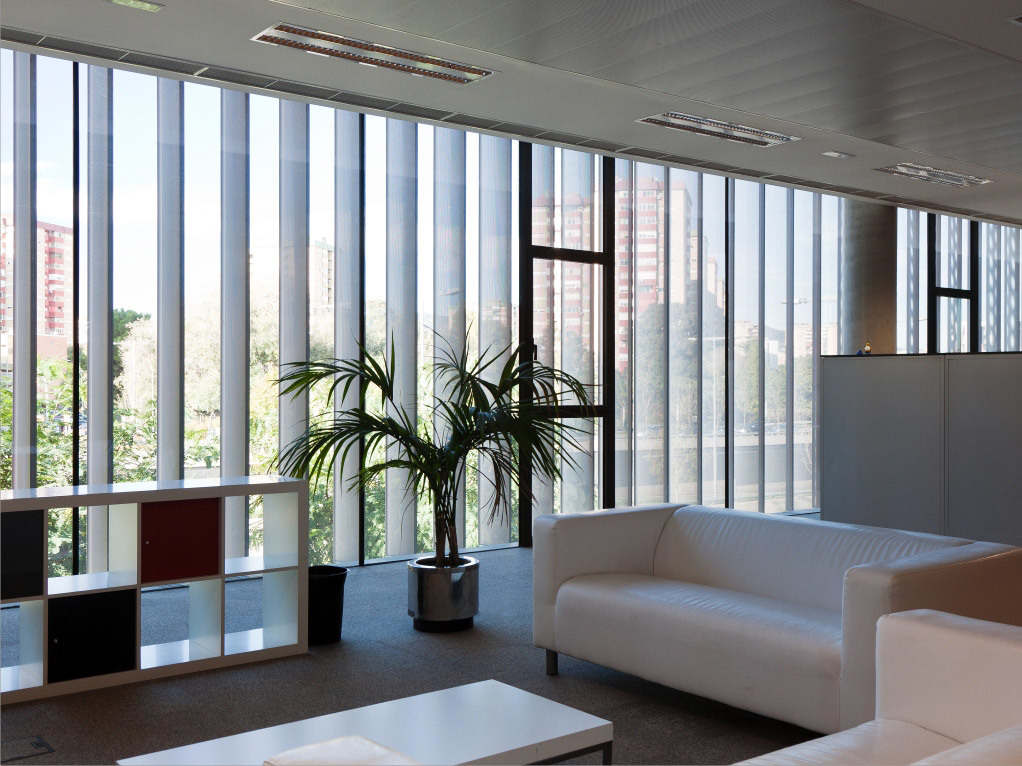

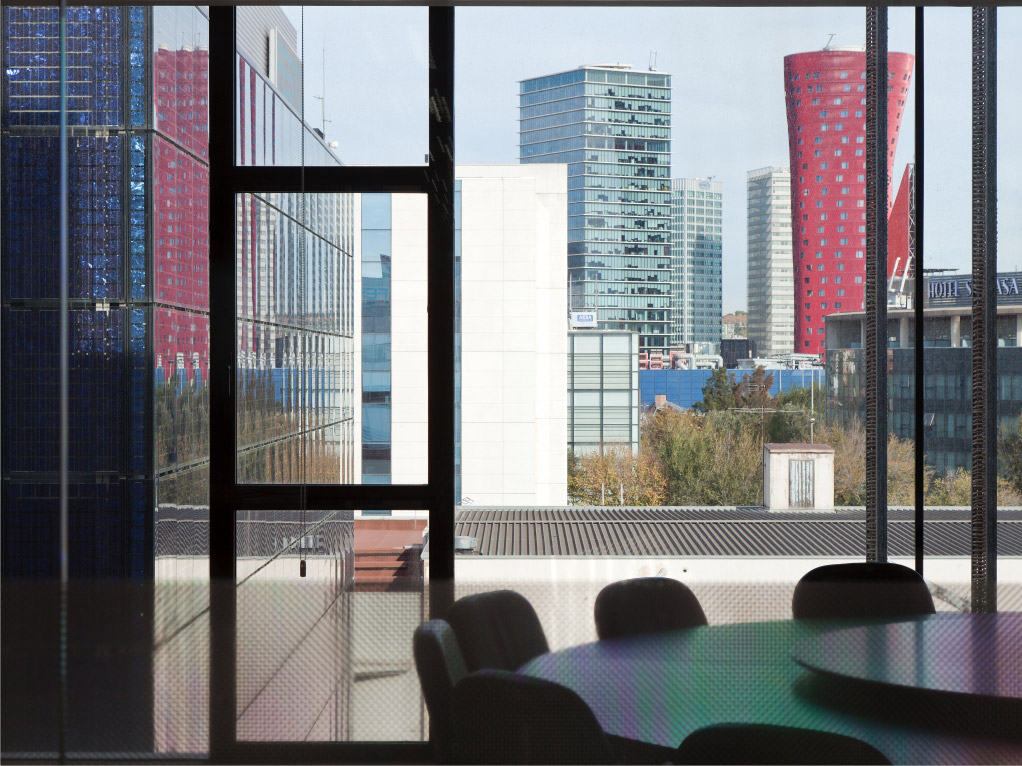

Veľmi vysoká energetická účinnosť je dosiahnutá inštaláciou niekoľkých systémov CORTIZO s prerušením tepelného mosta. Budova má preto systém okien COR 60 Skryté krídlo a COR 60 a systém Dvere Millennium Plus.
Systém okien COR 60 Skryté krídlo s rozmermi 1 002 x 3 350 mm, s horným a dolným pevným a výklopným otváraním v stredovej časti, sa dokonale integrujú do preskleného plášťa, ktorý obklopuje každé z poschodí budovy. V oboch prípadoch definované zasklenie zabezpečuje protislnečnú ochranu a nízku emisivitu, aby sa zaručila minimálna pohltivosť žiarenia a nižšie hodnoty priepustnosti, ktoré v prípade tohto systému a skla 6/8/4+4 s nízkou emisivitou nepresahujú hodnotu 1,9 W/m²K. V niektorých oblastiach horných poschodí, kde sa vyžadovali otočné otvory, bol nainštalovaný systém COR 60.

Výber systémov CORTIZO pre tento projekt dopĺňa systém Dvere Millennium Plus s tepelnou poistkou, ktoré sú optimálnym riešením pre vchodové dvere a dvere pre chodcov schopné zvládnuť až 500 000 cyklov otvárania a zatvárania a vysoké akustické a tepelné parametre dosiahnuté vďaka veľkej kapacite zasklenia a nízkej priepustnosti rámu len 2,5 W/m²K. Všetky tieto systémy CORTIZO majú vhodné vlastnosti na to, aby spoločne zlepšili tepelnú zotrvačnosť stavebného projektu, ktorý je tak energeticky efektívny ako budova MRW.





KULTÚRNE CENTRUM LA GOTA – MÚZEUM TABAKU // Losada García Arquitectos

PROJEKT: Kultúrne centrum La Gota – Múzeum tabaku
MIESTO: Navalmoral de La Mata (Cáceres)
ARCHITEKTI: Losada García Arquitectos (Ramiro Losada, Alberto García)
SYSTÉMY CORTIZO: Fasáda TP 52, systém Dvere Millennium Plus
FOTO: Miguel De Guzman

Kultúrne centrum La Gota je budova s výstavnými priestormi s rozlohou 1200 m², ktorú navrhlo štúdio Losada García Arquitectos. Nachádza sa v Navalmoral de la Mata (Cáceres).

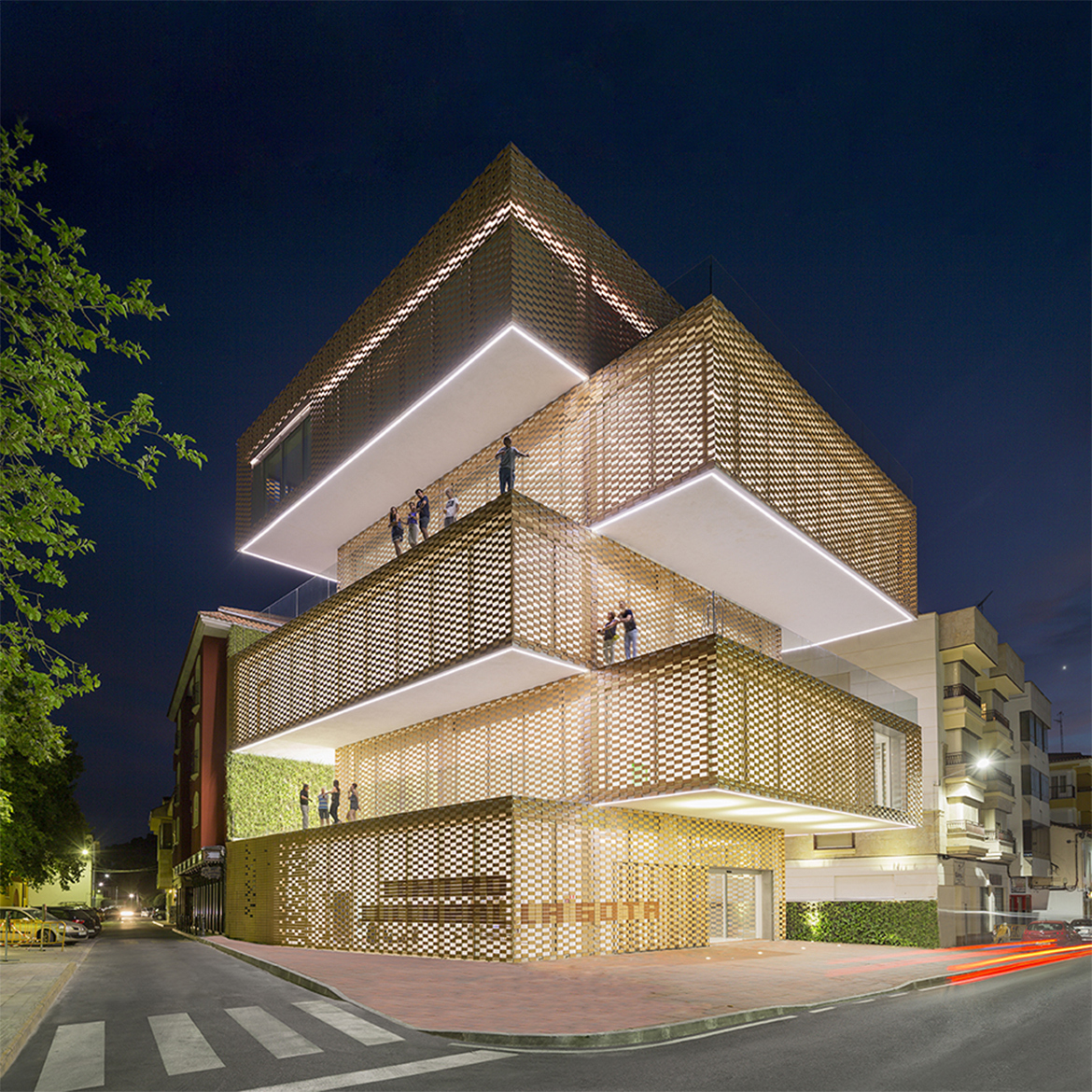

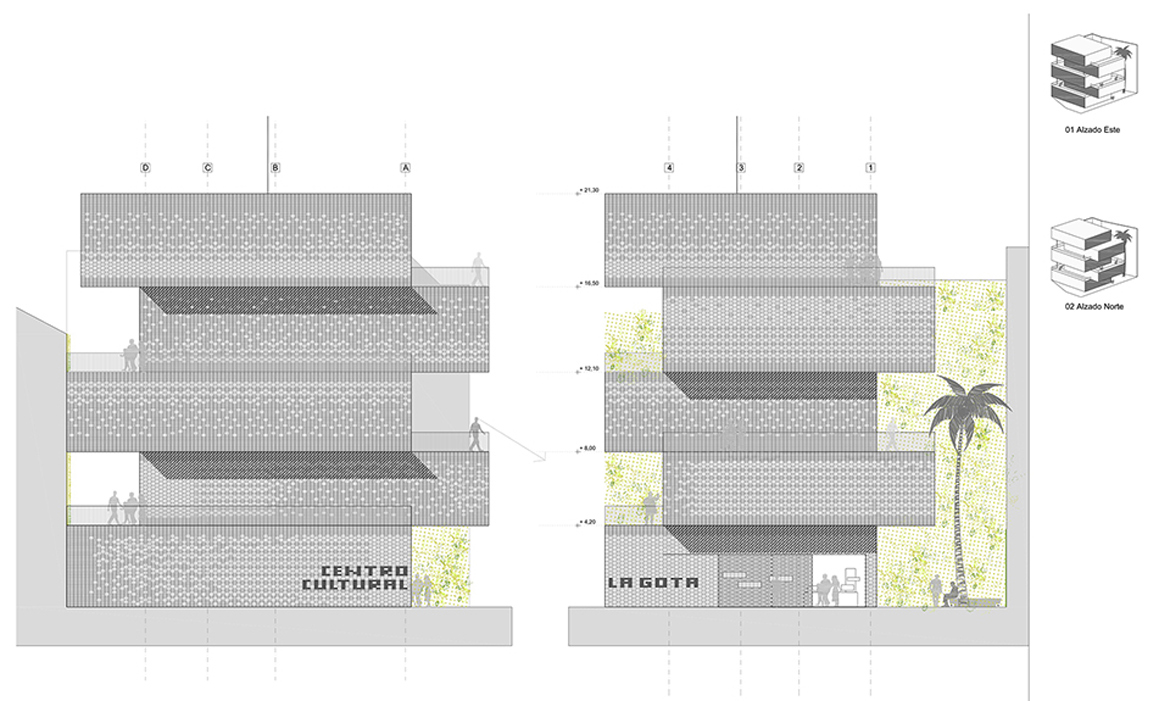

Geometria budovy predstavuje štruktúru tabakovej rastliny s  princípom rozmanitosti, aký vidíme aj u tejto plodiny, v ktorej sú listy podobné, ale zároveň odlišné. Z tohto dôvodu budova obsahuje jadro pre vertikálnu komunikáciu a štruktúru, z ktorej vystupujú štruktúry rovnakej veľkosti a morfológie, ale s rôznymi výškami a znakmi, ktoré sú mierne posunuté. Na piatich poschodiach, ktoré tvoria kultúrne centrum La Gota, sa nachádzajú priestory pre dočasné výstavy, stála expozícia maliarky Sofie Feliu a Múzeum tabaku.

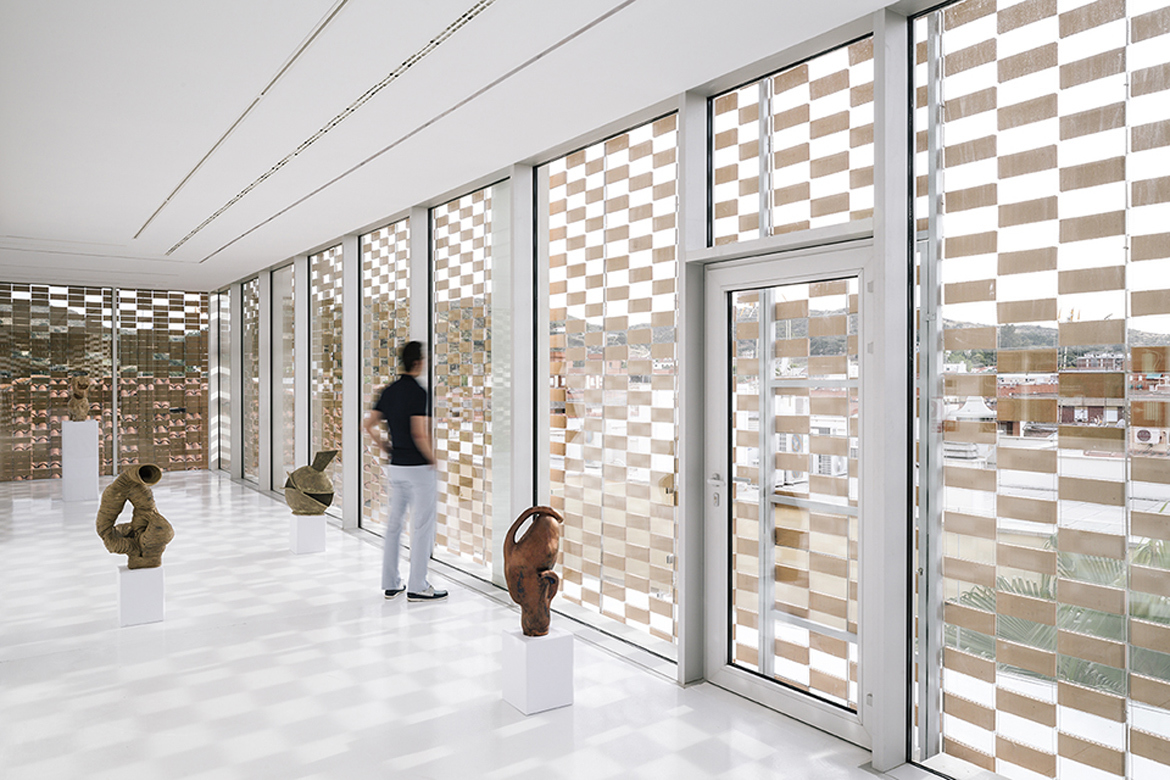

Fasádu tvorí dvojitý plášť, ktorý tvorí estetickú kulisu interiéru, zabraňuje prehrievaniu v letnom období a vytvára originálny vzhľad budovy.

Spoločnosť CORTIZO na tomto projekte úzko spolupracovalo s architektonickým štúdiom. Boli realizované mechanické, tepelné a akustické výpočty na vyriešenie opláštenia budovy s 1000 m² závesnej steny TP 52. Ide o fasádny systém s hliníkovými stĺpikmi a priečnikmi s odkrytým profilom 52 mm, ktoré tvoria nosnú konštrukciu. Sklo je k tejto konštrukcii pripevnené pomocou priebežného prítlačného profilu, ktorý je zvonku pripevnený k závitovému otvoru, vrátane stĺpikov a priečnikov. Vďaka tomuto profilu je sklo uchytené na všetkých štyroch stranách a gumové dištančné podložky zabezpečujú, aby nedochádzalo k jeho kontaktu s kovom. Prítlačný profil aj skrutky sú skryté pod obdĺžnikovým krytom alebo ozdobným profilom. Okrem toho veľká rozmanitosť profilov a existujúcich mechanických spojov pre novú generáciu fasád CORTIZO umožnila realizovať závesné steny s rohovými spojmi skla pod uhlom 90°. Sytém zabezpečuje vodotesnosť, odvodnenie a odvádzanie vody z plášťa a vyznačuje vynikajúcimi tepelnými a akustickými vlastnosťami.

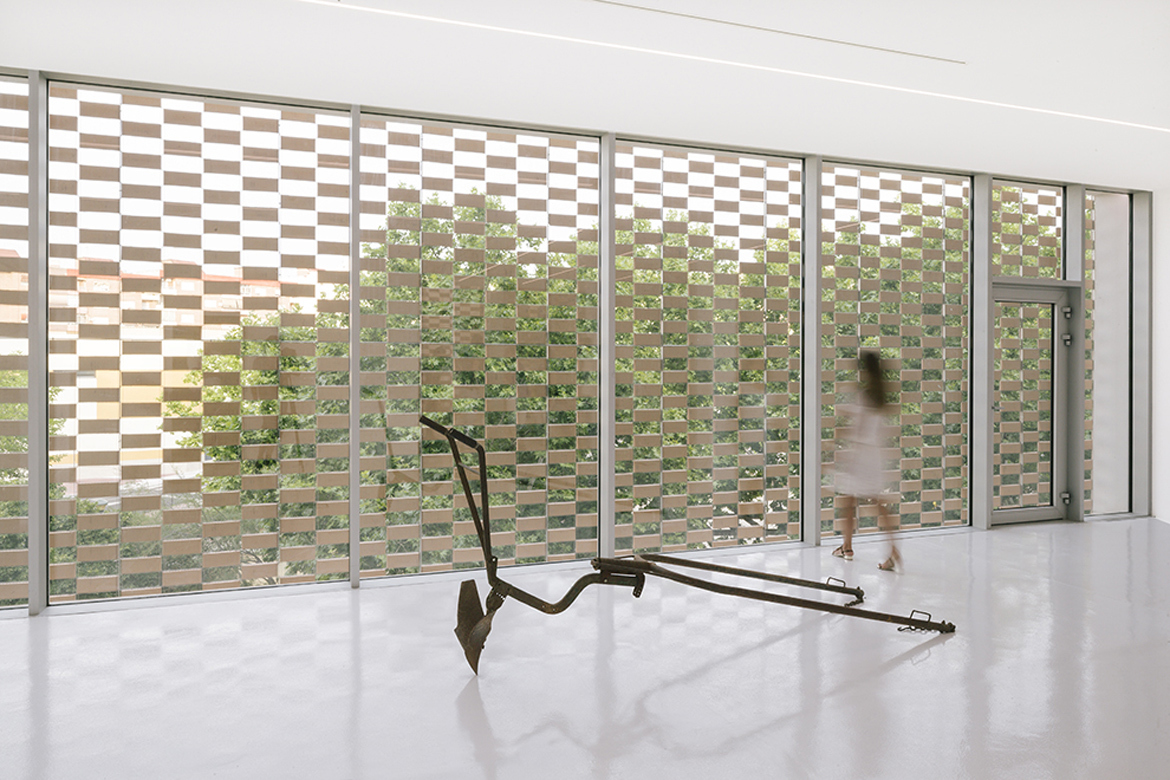

Závesná stena je ukrytá za plášťom z pružnej keramiky, ktorý pokrýva celú budovu rôznymi kresbami, ktoré sú vytvorené rôznou svetlosťou a tmou vo vnútri a prostredníctvom tejto keramickej tkaniny imitujú svetelnú atmosféru sušiarne tabaku. Svetlo vstupuje do priestorov, cez otvory vo fasáde. Vzniká tak dematerializovaná fasáda s rafinovanou geometriou, ktorá umožňuje filtráciu slnečného svetla cez steny.

Centrum má exteriérový priestor medzi budovami, ktorý vytvára  námestie lemované zelenou stenou na jednej strane a keramickou sieťou na druhej strane.

Čo sa týka prístupu do budovy, architekti  tiež zvolili riešenie CORTIZO -  systém vchodových dverí Millennium Plus pre peších s hĺbkou rámu 70 mm, s vynikajúcimi tepelnými výhodami a dosahuje hodnotu súčiniteľa prechodu tepla okna len od 0,9 W/m²K.



DOM CASA V // Dosis de Arquitectura

PROJEKT: Dom Casa V
MIESTO:  Oleiros v provincii A Coruña
ARCHITEKTI: Isabel Collado a Ignacia Peydra (DOSES DE ARQUITECTURA)
SYSTÉMY CORTIZO: Systém COR 70 HO CC 16, zdvižno-posuvný systém 4400 a 4500.
FOTO: Bis Images

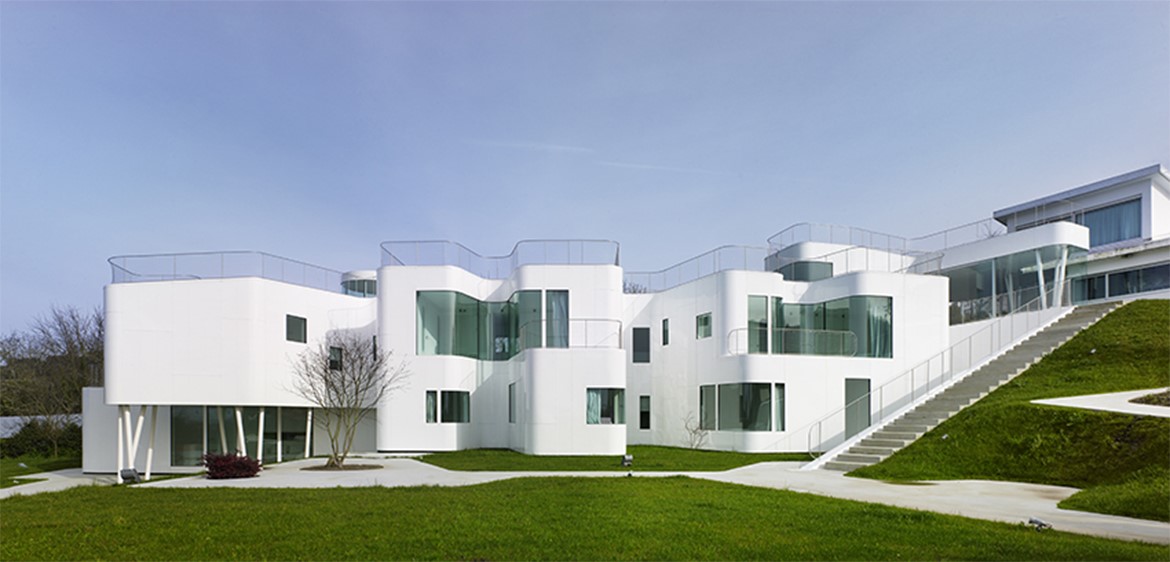

V House je projekt Isabel Collado a Ignacia Peydra (DOSES DE ARQUITECTURA), ktorí navrhli obnovu a rozšírenie tohto rodinného domu v Oleiros v provincii A Coruña. Bol postavený začiatkom 60. rokov 20. storočia a stal sa rekreačným domom rodiny, ktorá sa v priebehu rokov rozrástla, ale stále si toto miesto udržiava ako miesto stretnutí počas dní oddychu. Pôvodná stavba nestačila pre všetkých členov, preto bolo potrebné ju rozšíriť a zrekonštruovať.

Ateliér DOSES DE ARQUITECTURA mal od začiatku jasnú filozofiu, od ktorej sa mal projekt odvíjať: Premeniť dom Casa V na miesto, kde by si mohli užívať dovolenku súčasne tri generácie jednej rodiny. V pôvodnom dome sa nachádzajú spálne prvej generácie a miestnosti pre spoločenské a rodinné kontakty. Najmladší obývajú prístavbu, ktorú tvorí bočné krídlo spojené so starou budovou na jej severovýchodnom okraji. Prístrešok tejto novej časti slúži ako súkromná záhrada.  Architekti dosiahli, že každý člen rodiny môže mať svoj osobný priestor, ktorý však tvorí súčasť jedinečného súboru. Realizácia predstavuje nepretržitý tok neutrálneho plášťa - bez okrajov, bez farby, bez textúry - plnej života.

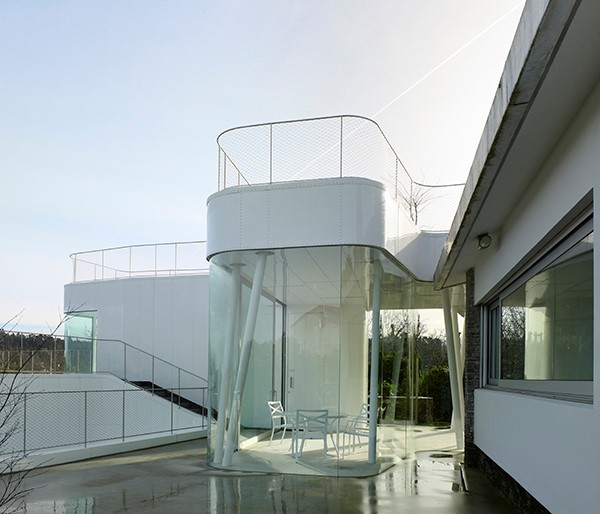

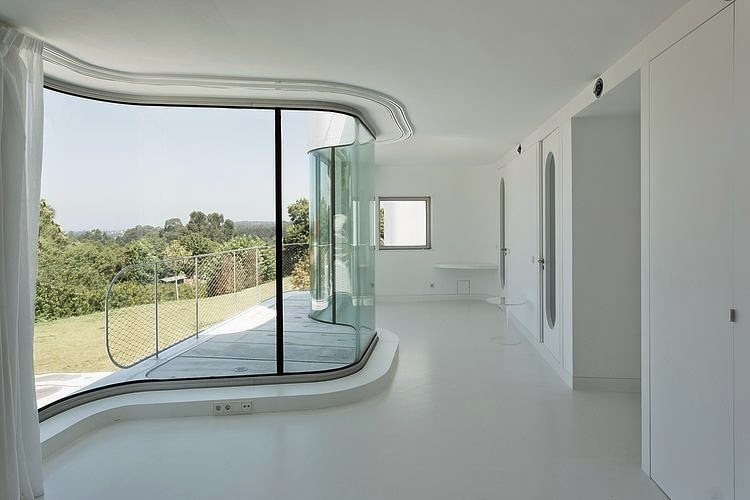

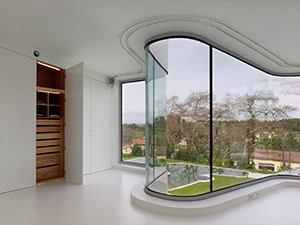

Ignacio Peydro a Isabel Collado navrhli systém prirodzeného vykurovania interiéru domu na základe usporiadania okien, čím sa vytvorila nová interpretácia sklenených galérií typických pre ľudovú architektúru v meste A Coruña. Dom Casa V je koncipovaný ako udržateľná stavba, v ktorej všetky prvky prispievajú k dosiahnutiu maximálnej energetickej účinnosti, pričom inštalované plášte majú v tomto zmysle veľký význam. Na riešenie projektu v tejto oblasti si štúdio vybralo firmu CORTIZO.

V zrekonštruovanej časti, kde sa nachádzal pôvodný dom, boli tiež nainštalované dvere a okná série CORTIZO 4500 Lift&Slide v matnom prírodnom eloxovanom prevedení. Tento systém obsahuje kovanie, ktoré uľahčuje posúvanie krídla po koľajnici z nehrdzavejúcej ocele aj v prípade veľkých hmotností (do 400 kg na krídlo) a rozmerov (do dĺžky 3,35 m a výšky 2,90 m na krídlo). V otvorenej polohe zdvihnuté krídlo núti ložisko pracovať a umožňuje riadené vetranie, pretože nedochádza ku kontaktu medzi kĺbom a rámom. V zatvorenom stave poskytuje dokonalé tesnenie po celom obvode pôsobením stlačených tesnení vďaka hmotnosti krídla.
