Vila Lipno - Frýdava

Objekt vznášajúci sa nad vodou v peknom prírodnom prostredí. Odvážna konštrukcia, veľké gesto.
Vila Lipno - Frýdava
Autori: MgA. Ing. arch. Petr Uhlík, Ing. arch. Zuzana ŠulekováSpolupráca: Ing. Petr Haladej (statika)Plocha pozemku: 2500 m2Zastavaná plocha: 106 m²Podlažná plocha: 335 m²Návrh: 2009 - 2010Realizácia: 2010 - 2013Adresa: Frýdava , Přední Výtoň, Česká republikaPublikované: 11. december 2015

Stavebný pozemok sa nachádza v katastrálnom území obce Frýdava ktorá patrí do okresu Český Krumlov. Značne svažitý pozemok klesá k pravému brehu lipenského priehrady. V blízkosti je rušná cestná komunikácia. Pozemok a okolie je v súčastnosti nezastavané, značne sa zvažujúce, navyše so severovýchodnou orientáciou svahu. Tieto faktory pôsobia nepriaznivo vzhľadom k situovaniu obytných miestností. Podľa územného plánu je pozemok určený k individuálnej zástavbe. Založenie stavby bolo v takomto teréne náročné. Okolitú zeleň tvoria najmä vysoké ihličnanany a náletové listnaté stromy.

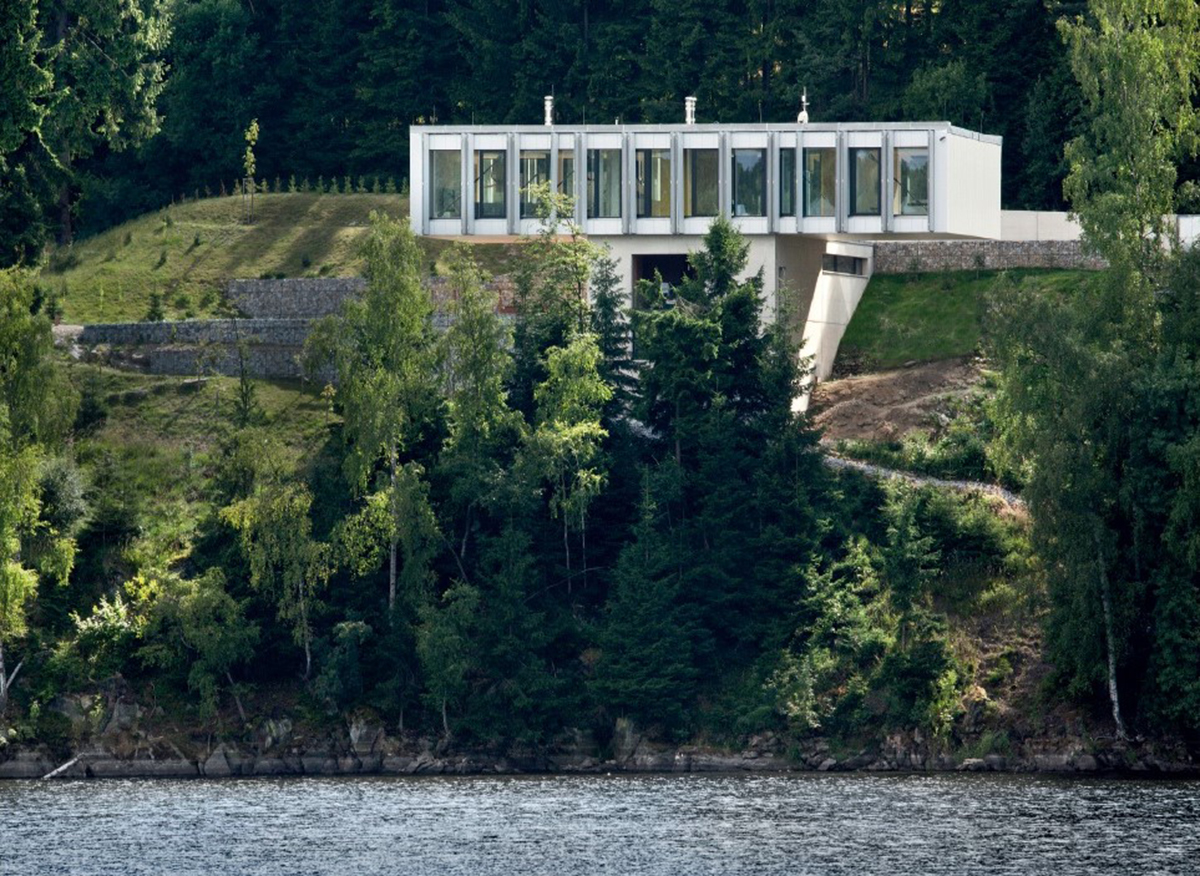

Vila poskytuje krásne výhľady na vodnú plochu
Vila poskytuje krásne výhľady na vodnú plochufoto: Tomáš Balej

Rad pozemkov vymedzených pomerne rušnou komunikáciou a vodnou plochou sa vyznačuje značným sklonom smerom k vodnej hladine. Možno predpokladať, že náročné pozemky s výmerami  2 až 3 tisíc metrov štvorcových budú zastavané individuálnou zástavbou rodinných domov a víl s vyšším plošným a priestorovým štandardom, ktorý bude spĺňať náročné požiadavky ich užívateľov. Vzhľadom k veľkosti pozemkov bude teda zástavba voľná s neprerušeným prírodným charakterom brehovej línie až po samotnú Frýdavu. Zároveň možno teda očakávať konfrontácie rôznorodých architektonických prístupov. Spoločnou témou bude nutne orientácia domov v svahu dole k hladine jazera.

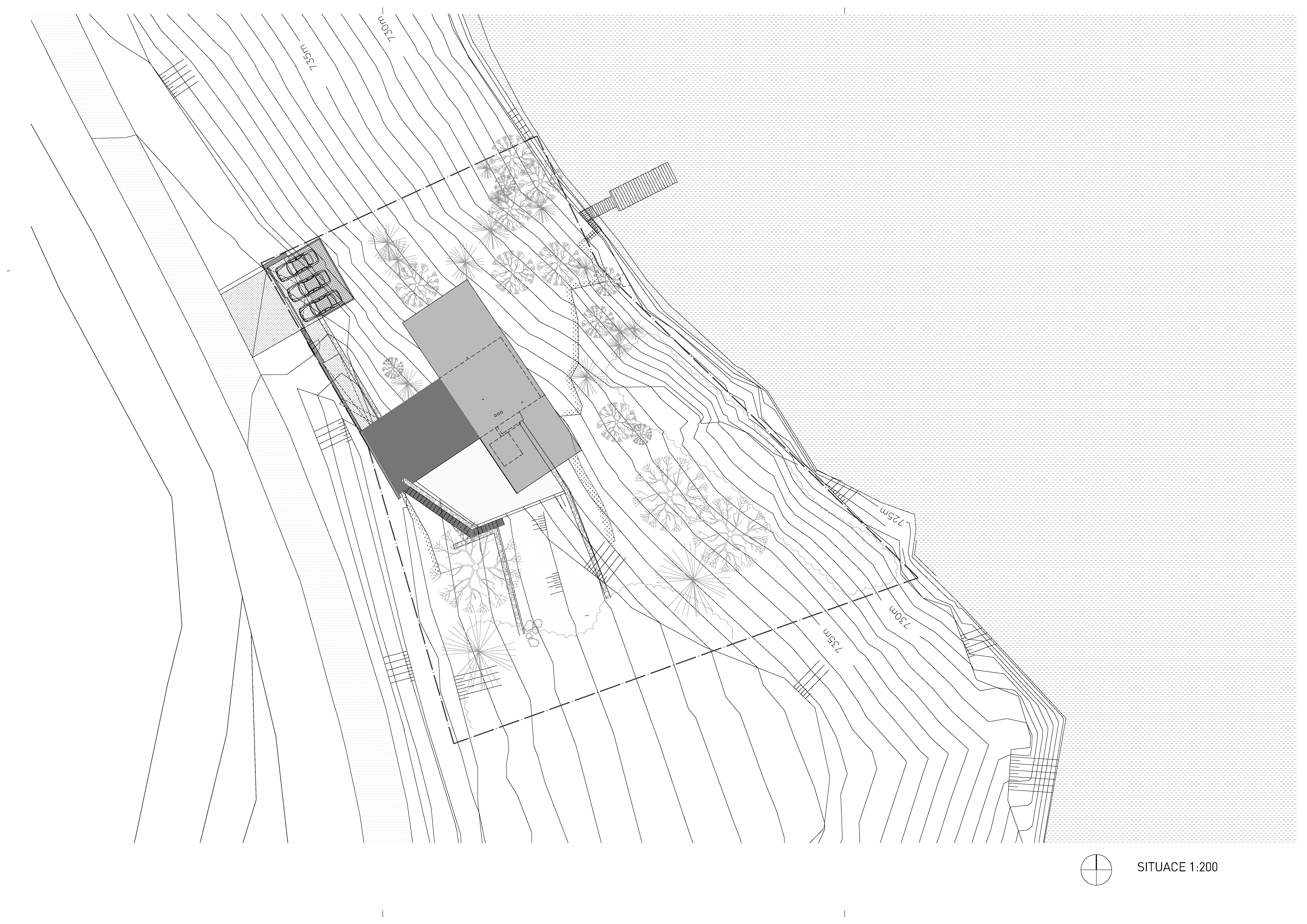

Situácia
Situácia

Pri pohľade s cesty pozorovateľ nevníma celý objem budovy. Viditeľná je iba horizontálna línia horného obytného podlažia domu. Celá stavba je orientovaná smerom k vodnej ploche a južnej, oslnenej časti pozemku.

Rez
Rez

Objekt sa pokúša nájsť odpoveď na veľmi ťažké zadanie. Prirodzená orientácia svažitého pozemku je severovýchodná, smerom k hladine vodnej nádrže, zatiaľ čo jediné pobytovo využiteľné a oslnené miesto sa nachádza v hornej časti na juhozápade pozemku. Tieto protichodné podmienky spolu s prudkým spádom celého pozemku architektov priviedli k netradičnému koncepčnému riešeniu.

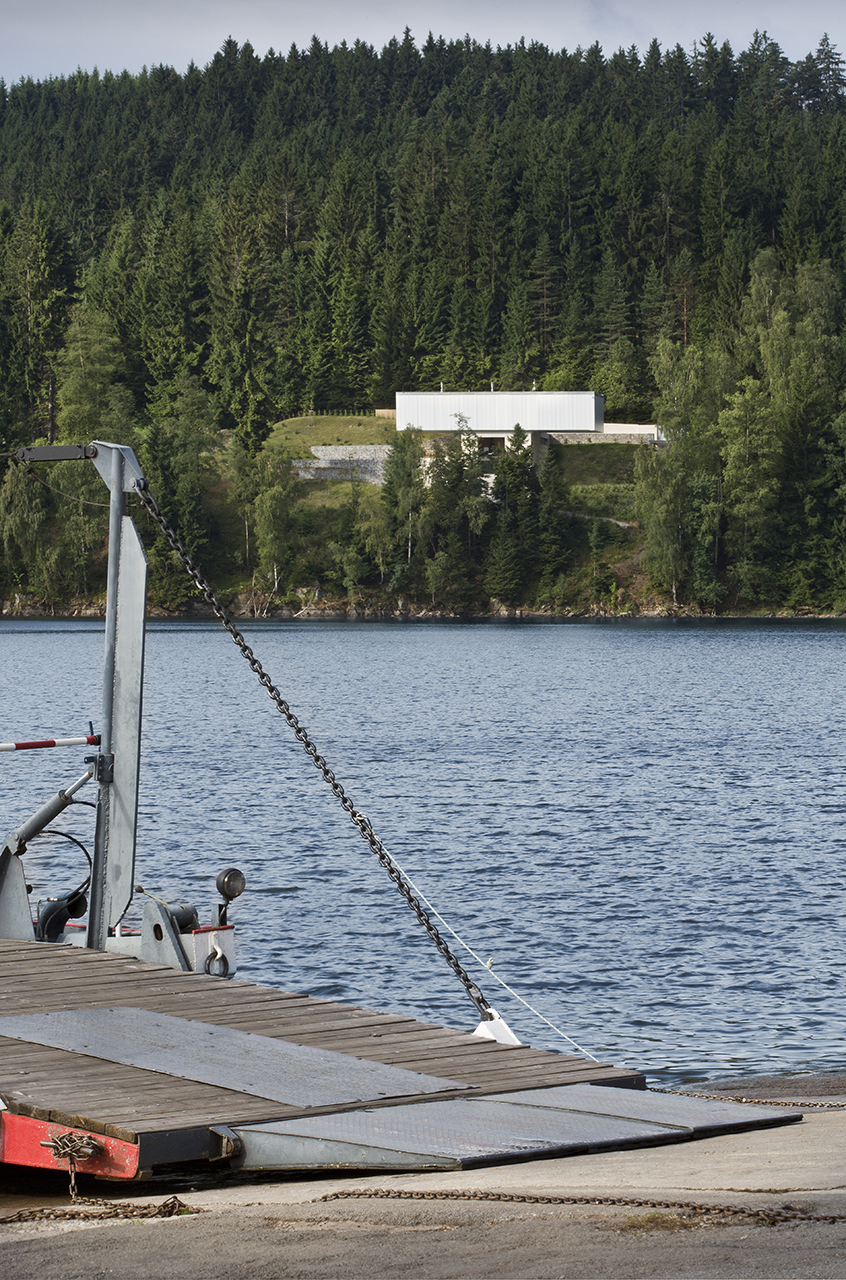

Pohľad z druhého brehu
Pohľad z druhého brehufoto: Tomáš Balej

Celé teleso domu bolo rozdelené na dve hmoty. Spodný masívny pilier a horný hranol. Pilier tvorí železobetónový kváder s minimálnou pôdorysnou plochou, ktorý redukuje mieru zakladania vo svahu. Pilier je orientovaný oproti svahu tak, aby sa otvorila južná fasáda. Je akýmsi pokračovaním skaly, jej obnažením v materiálovo príbuznej monolitickej hmote - betóne. Vnútorný priestor je členený betónovými kubusmi kúpeľní, schodiska a obslužného priestoru, ktoré evokujú balvany na skale. Medzi nimi vzniká voľný úžitkový priestor. Horná plocha pilieru slúži ako pochôdzna terasa a zároveň prístup do domu.

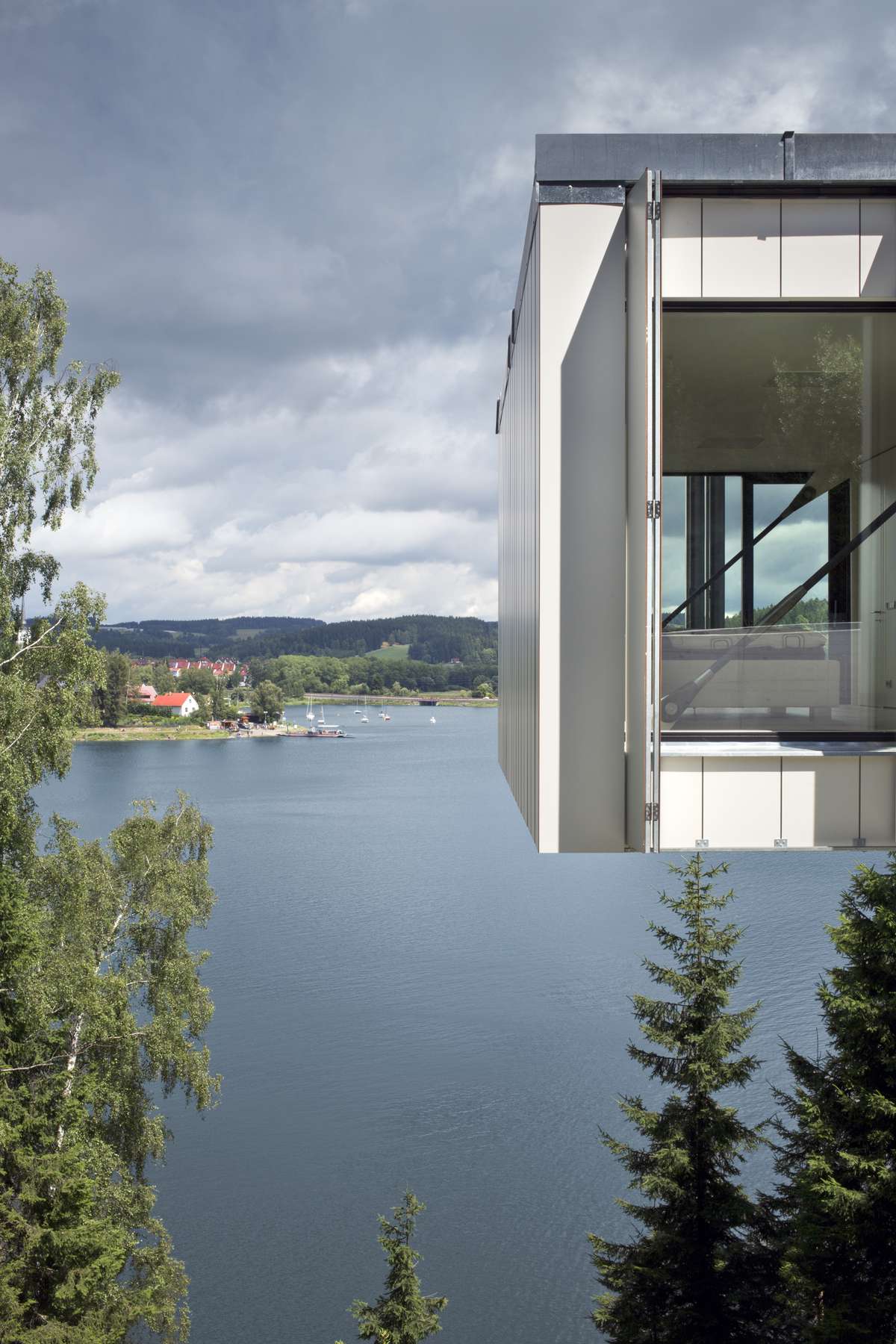

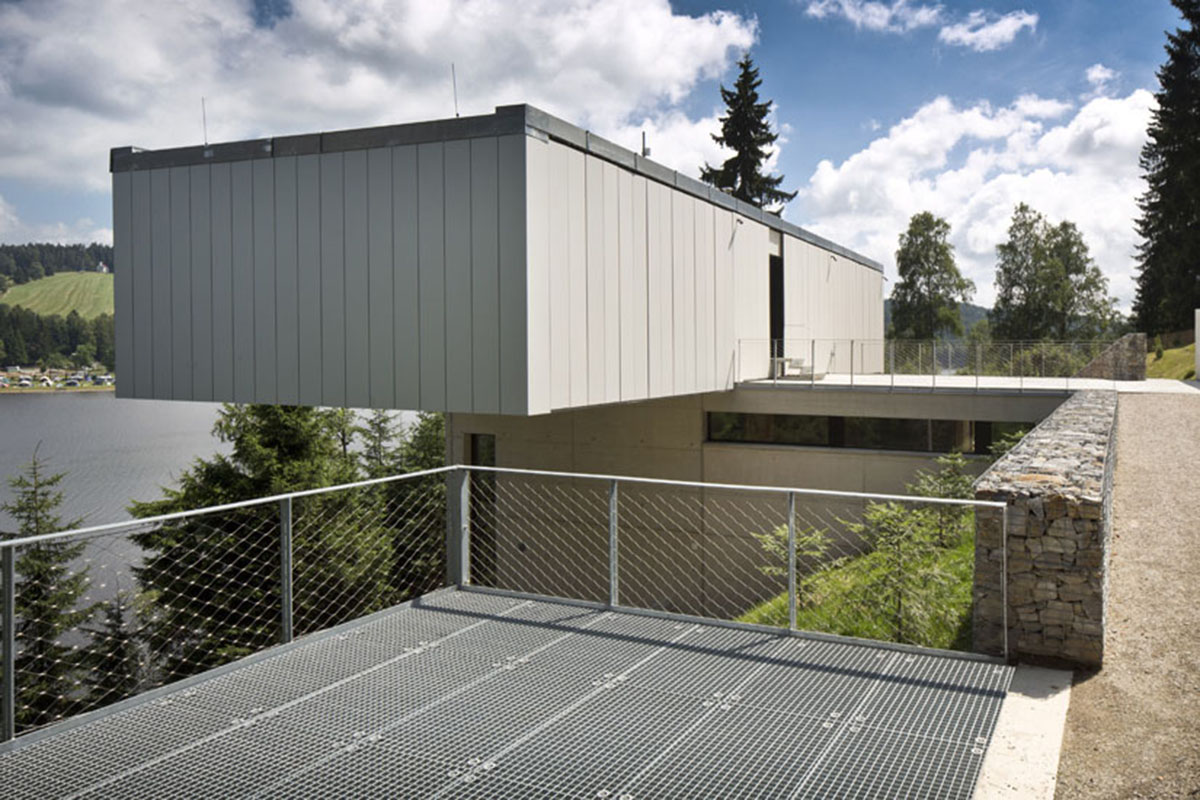

Oceľový kváder je vykonzolovaný na každú stranu o 7,8 m. Zákled tvorý masívna betónová konštrukcia.
Oceľový kváder je vykonzolovaný na každú stranu o 7,8 m. Zákled tvorý masívna betónová konštrukcia.foto: Tomáš Balej

Horný ľahký kváder je posadený na hranu piliera, čo najďalej smerom k vodnej ploche. Je koncipovaný ako otvorený transparentný objem, ktorý je vsadený medzi koruny vzrastlých stromov, tvoriacich prirodzenú clonu. Nachádza sa tu hlavný denný obytný priestor domu. Je otvorený smerom k vode aj k vstupnej terase. Sklenený kváder symetricky prečnieva o 7,8 metra na obe strany piliera. Z hlavnej prístupovej cesty je zrejmá iba táto časť domu, ktorá je navyše čiastočne zakrytá stromami a umelým valom medzi hranicou pozemku a komunikáciou.

Transparentný oceľový box využíva danosti pozemku
Transparentný oceľový box využíva danosti pozemkufoto: Tomáš Balej

Stavebno-technické riešenie objektu je rozdelené tiež na dve časti: 1.NP - nosná časť, je tvorená ľahkou oceľovou konštrukciou z priehradových nosníkov. Ako nosné prvky sú použité oceľové rúrky a hlavné prievlaky HEB. Oceľová priehradová konštrukcia je pri sklenených fasádach priznaná. Zakrytá je len v dvoch bočných štítových stenách - v interiéri sadrokartónovou konštrukciou a v exteriéri kompaktnými doskami. Tieto steny majú prevetrávanú vzduchovú medzeru a tepelnú izoláciu. Fasáda je tvorená ľahkým plášťom z kompaktných dosiek hr.15mm. Druhou stavebnou časťou objektu sú dve podzemné podlažia, ktoré sú navrhnuté ako vrstvená sendvičová konštrukcia z pohľadových betónov. Obvodová konštrukcia je tvorená žb. stenou z pohľadového betónu hr.200 mm, tepelnou izoláciou hr.150 mm a exteriérovou stenou z pohľadového betónu hr.200 mm.

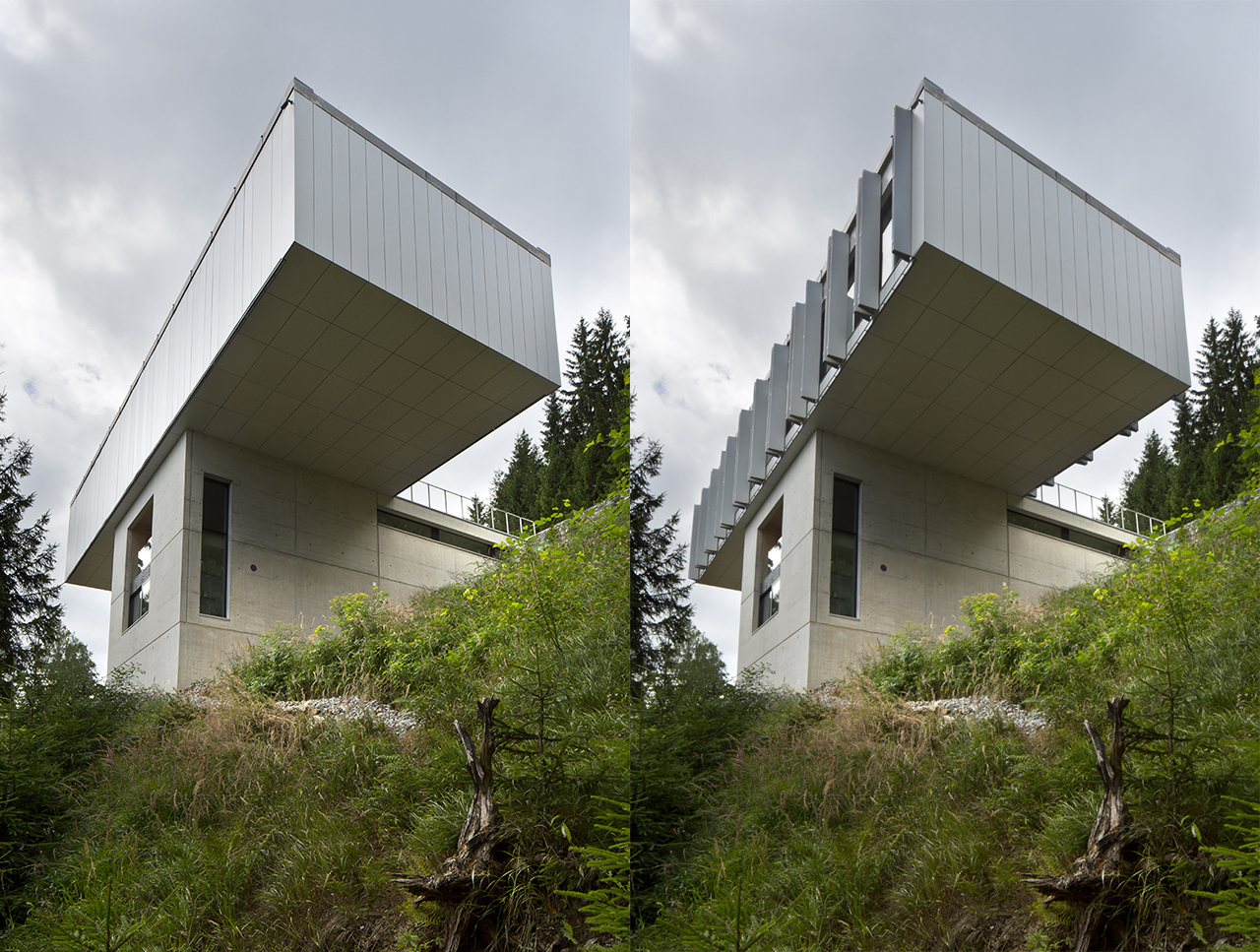

Pohľad zo severu: stavbu je možné po celom obvode uzavrieť pomocou zvislých lamiel
Pohľad zo severu: stavbu je možné po celom obvode uzavrieť pomocou zvislých lamielfoto: Tomáš Balej

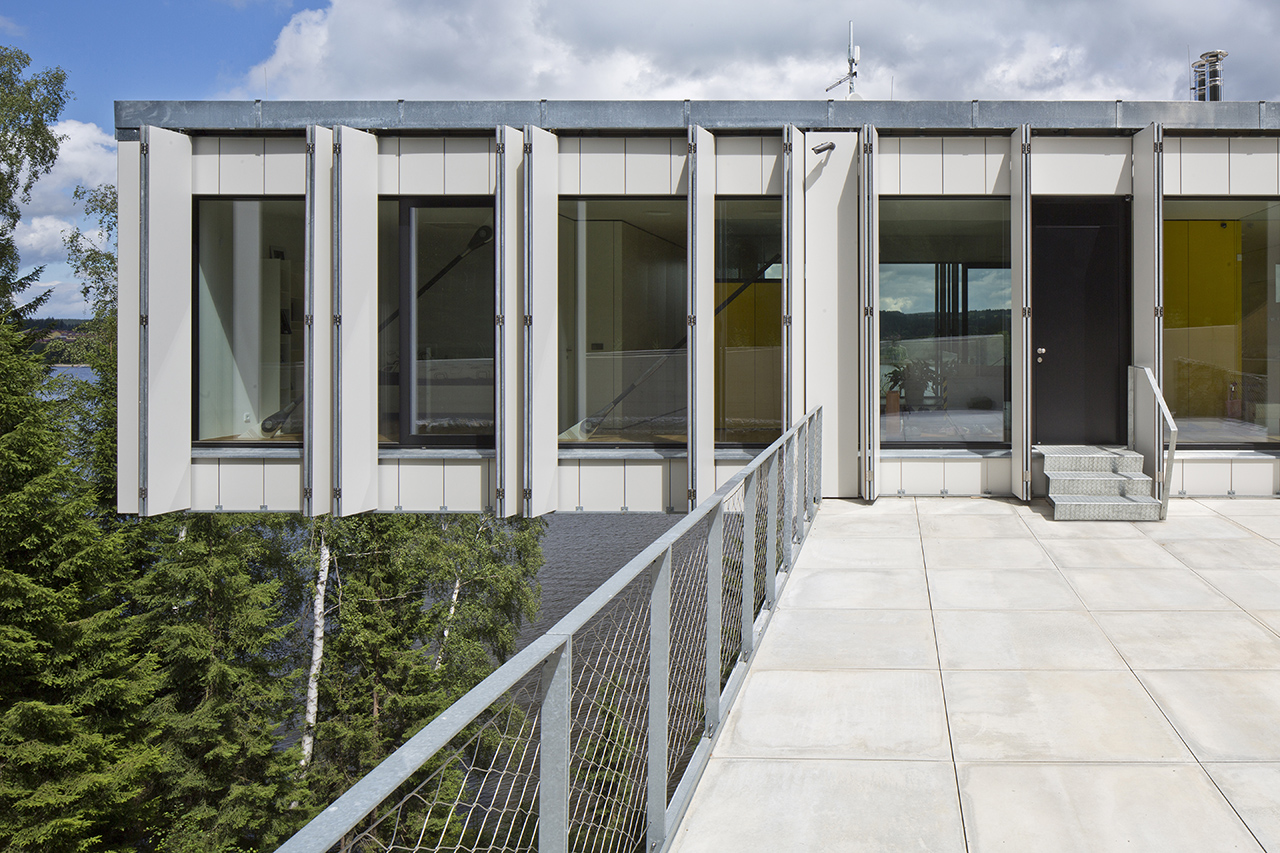

Pohľad z juhozápadu: terasa slúži ako nástupný priestor do domu
Pohľad z juhozápadu: terasa slúži ako nástupný priestor do domufoto: Tomáš Balej

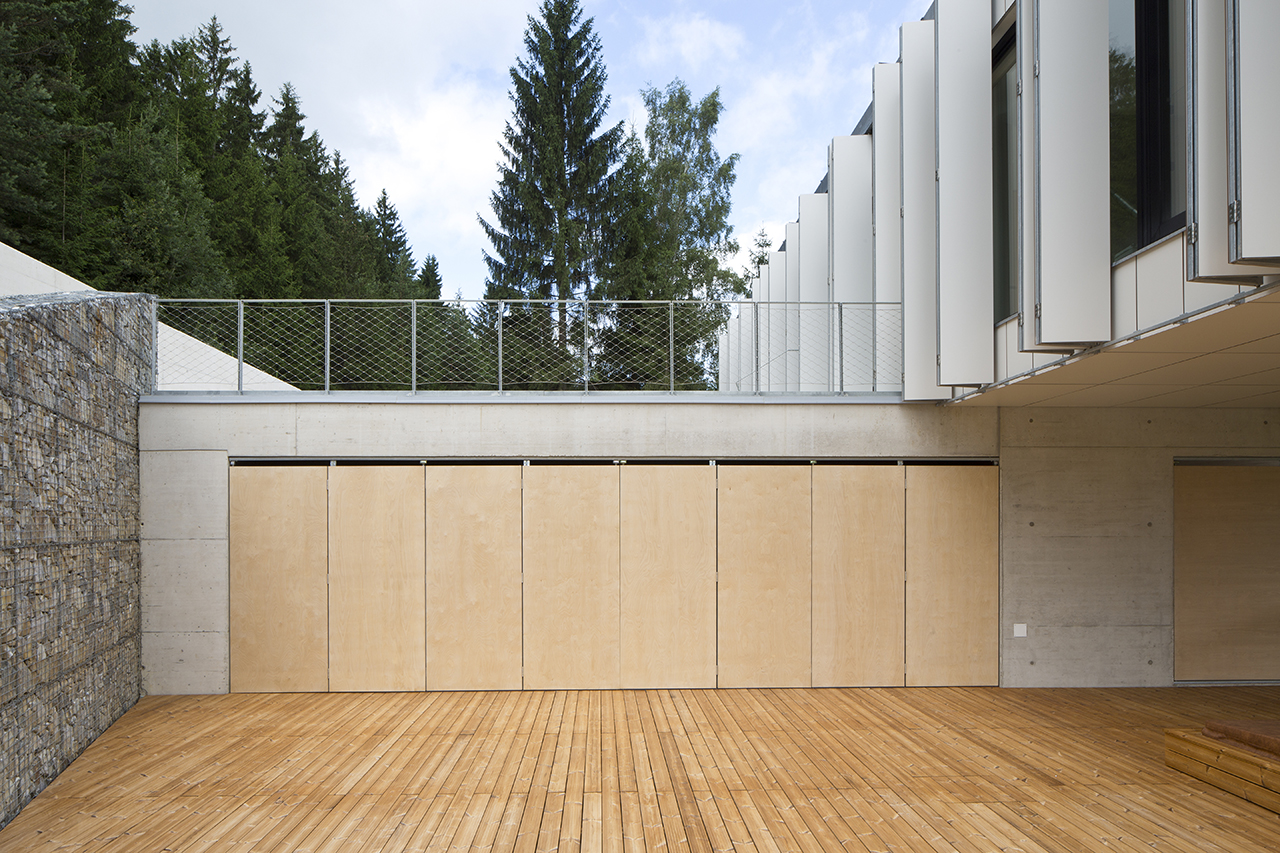

Kombinácia prírodných materiálov na spodnej terase
Kombinácia prírodných materiálov na spodnej terasefoto: Tomáš Balej

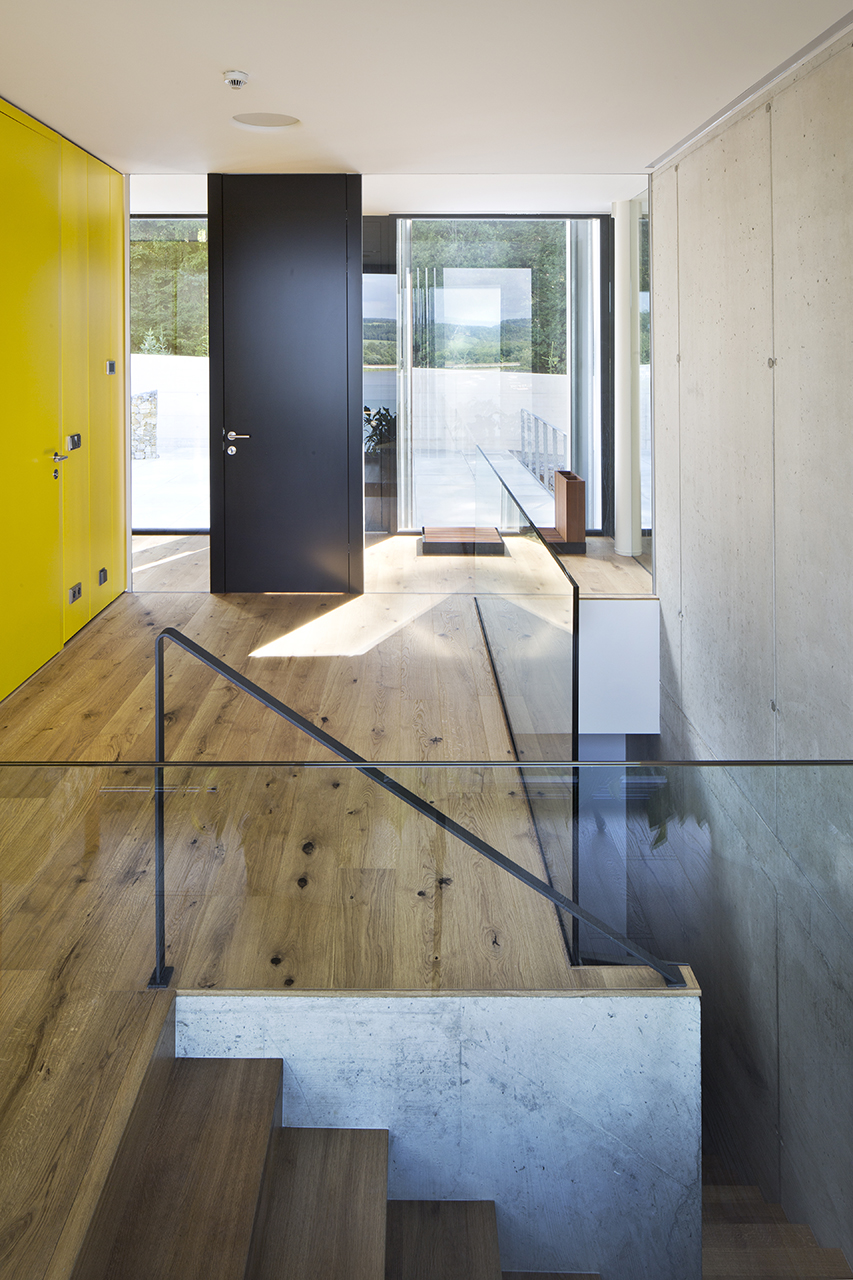

Hlavný obytný priestor a schodisko
Hlavný obytný priestor a schodiskofoto: Tomáš Balej

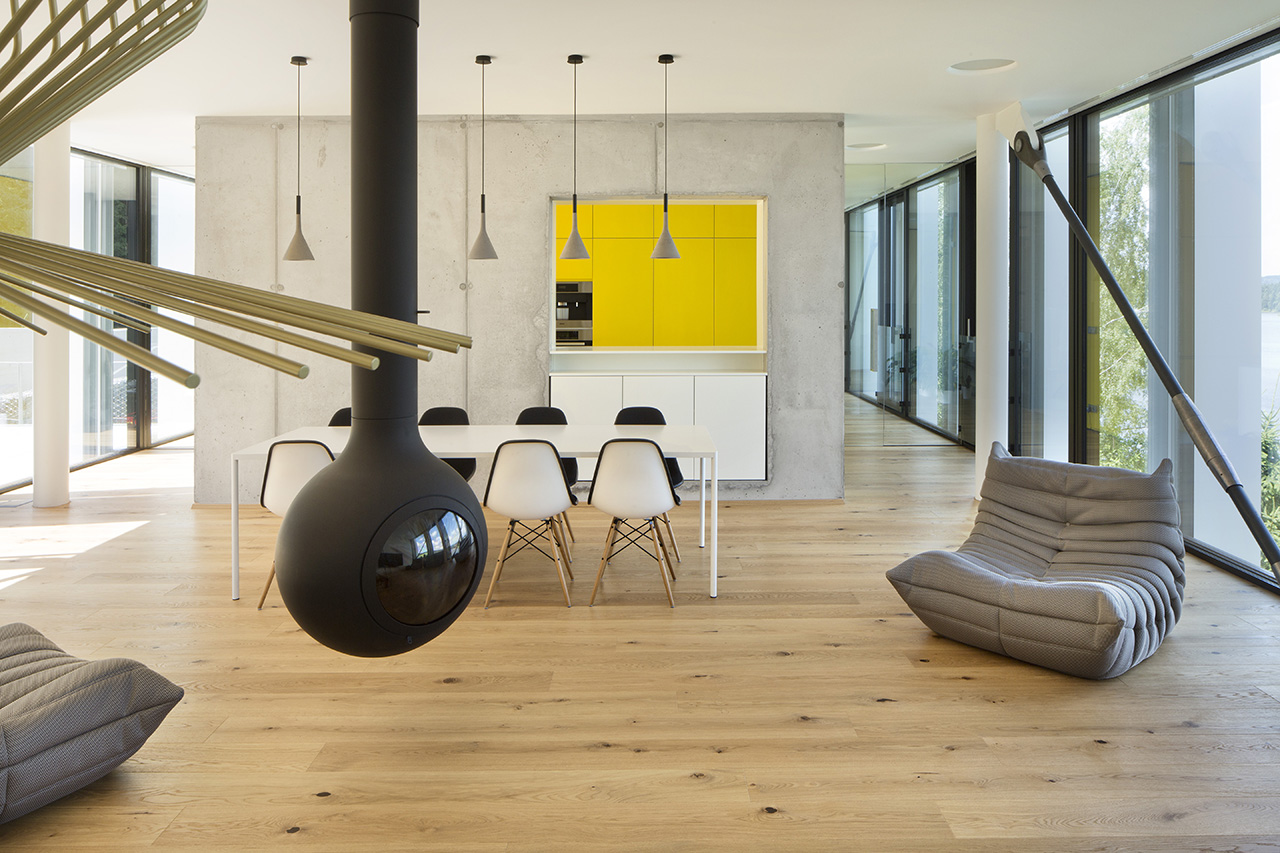

Hlavný obytný priestor je otvorený k vode aj terase
Hlavný obytný priestor je otvorený k vode aj terasefoto: Tomáš Balej

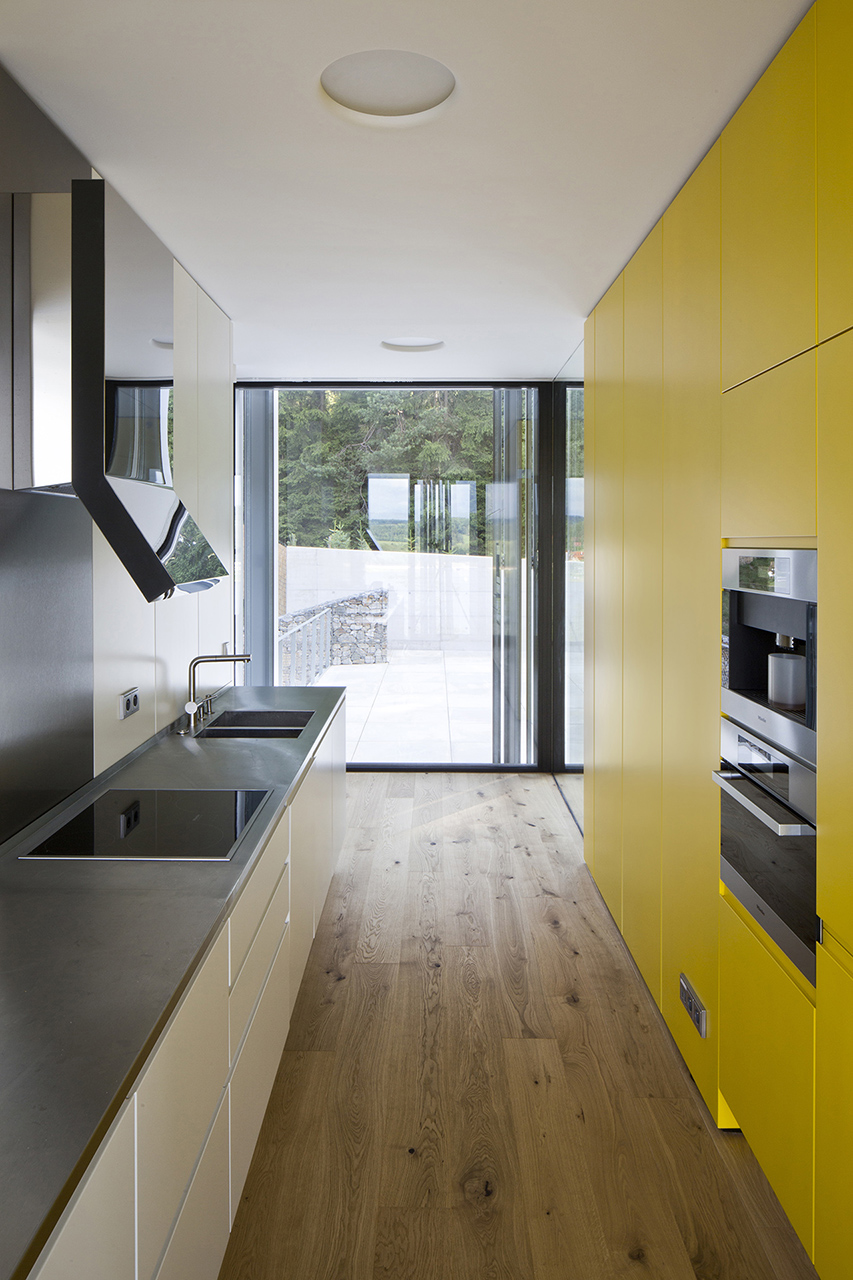

Kuchyňa je od hlavného obytného priestoru pohľadovo oddelená
Kuchyňa je od hlavného obytného priestoru pohľadovo oddelenáfoto: Tomáš Balej

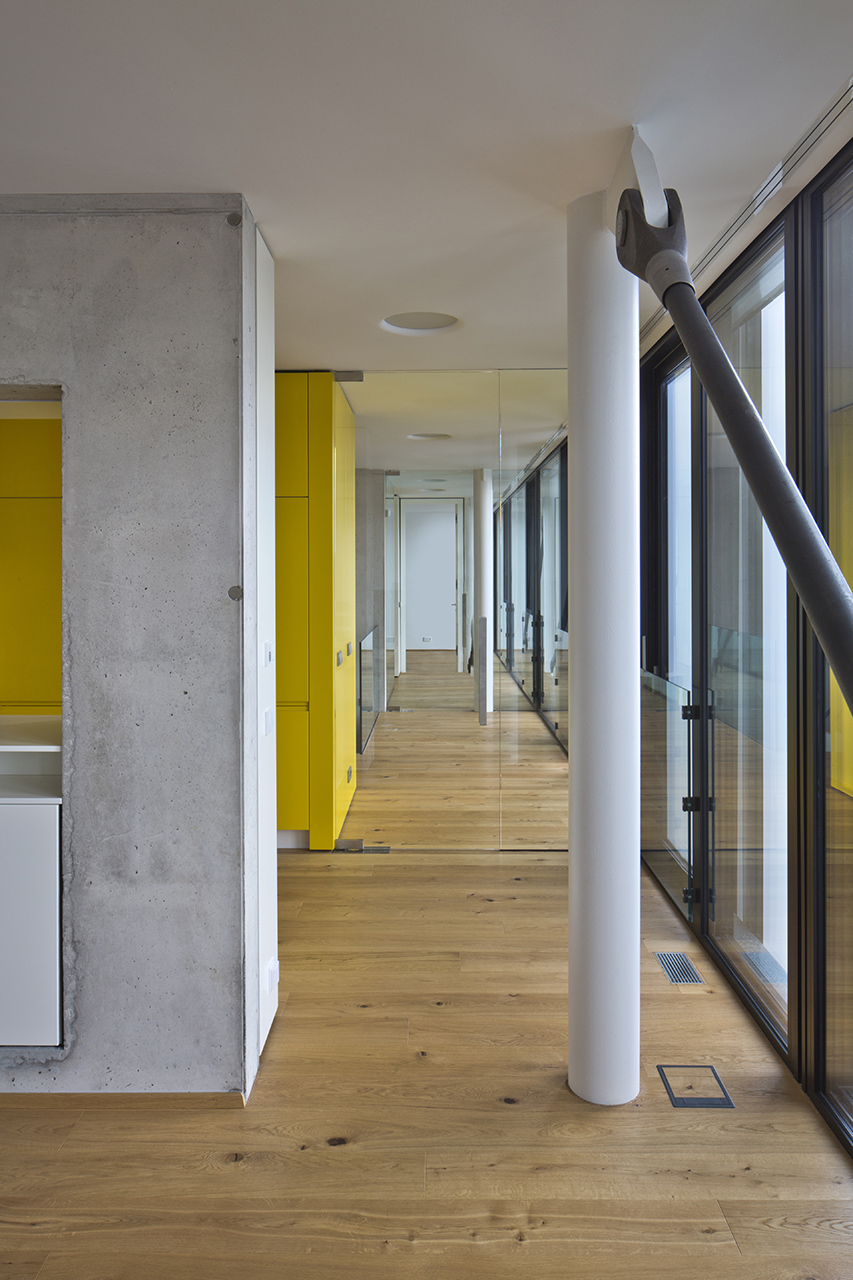

Vnútorný priestor je členený kubusmi kúpeľne, shodiska a obslužných priestorov
Vnútorný priestor je členený kubusmi kúpeľne, shodiska a obslužných priestorovfoto: Tomáš Balej

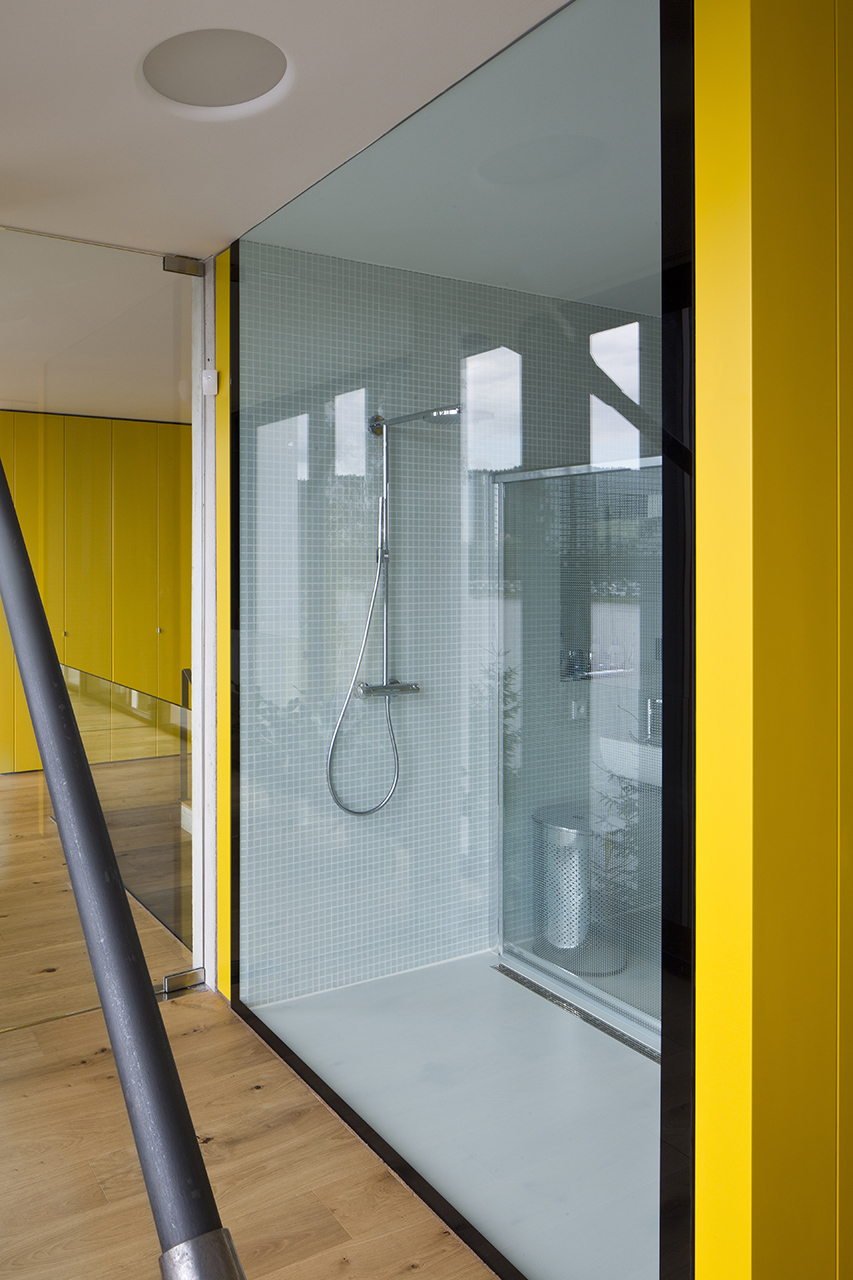

V jednom z kubusov je umiestnená kúpeľňa
V jednom z kubusov je umiestnená kúpeľňafoto: Tomáš Balej

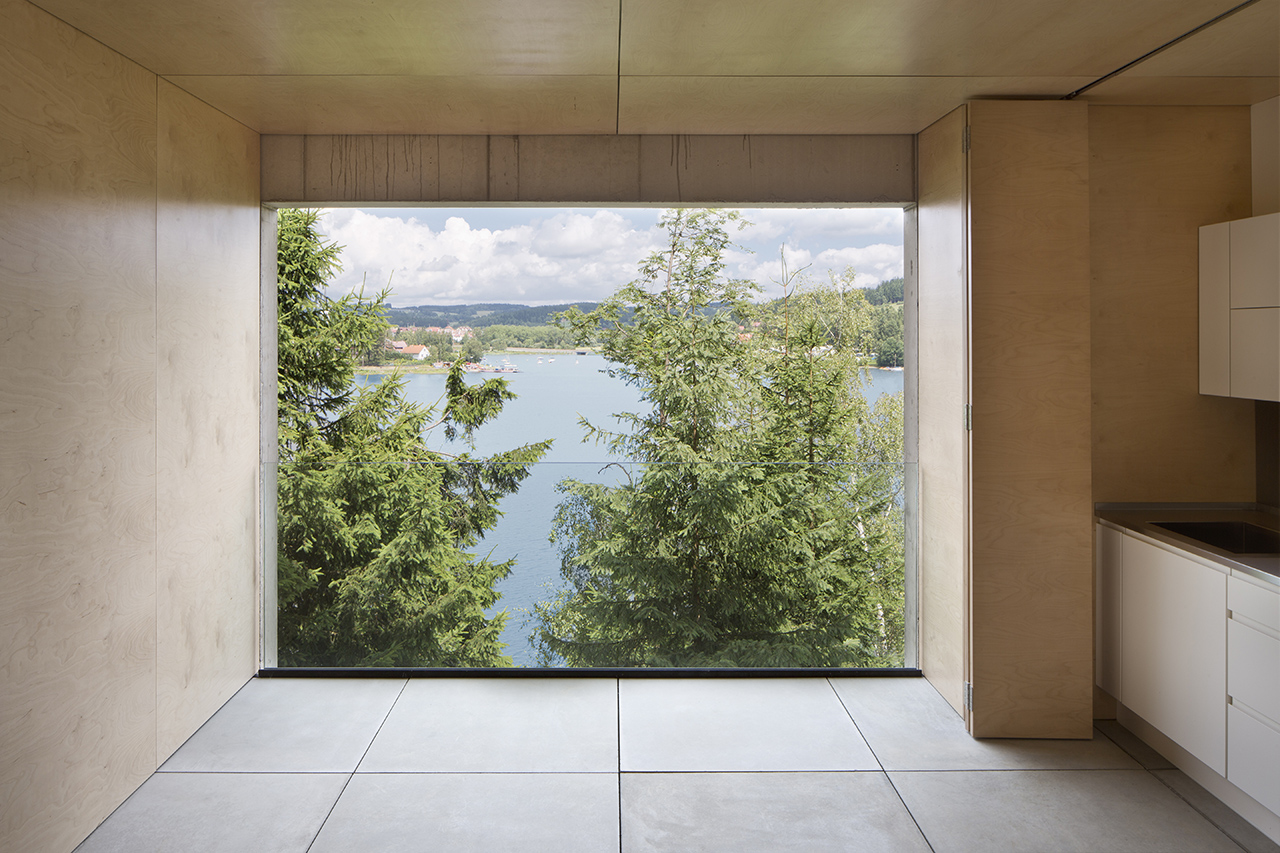

Výhľad na jazero z nižšieho podlažia
Výhľad na jazero z nižšieho podlažiafoto: Tomáš Balej

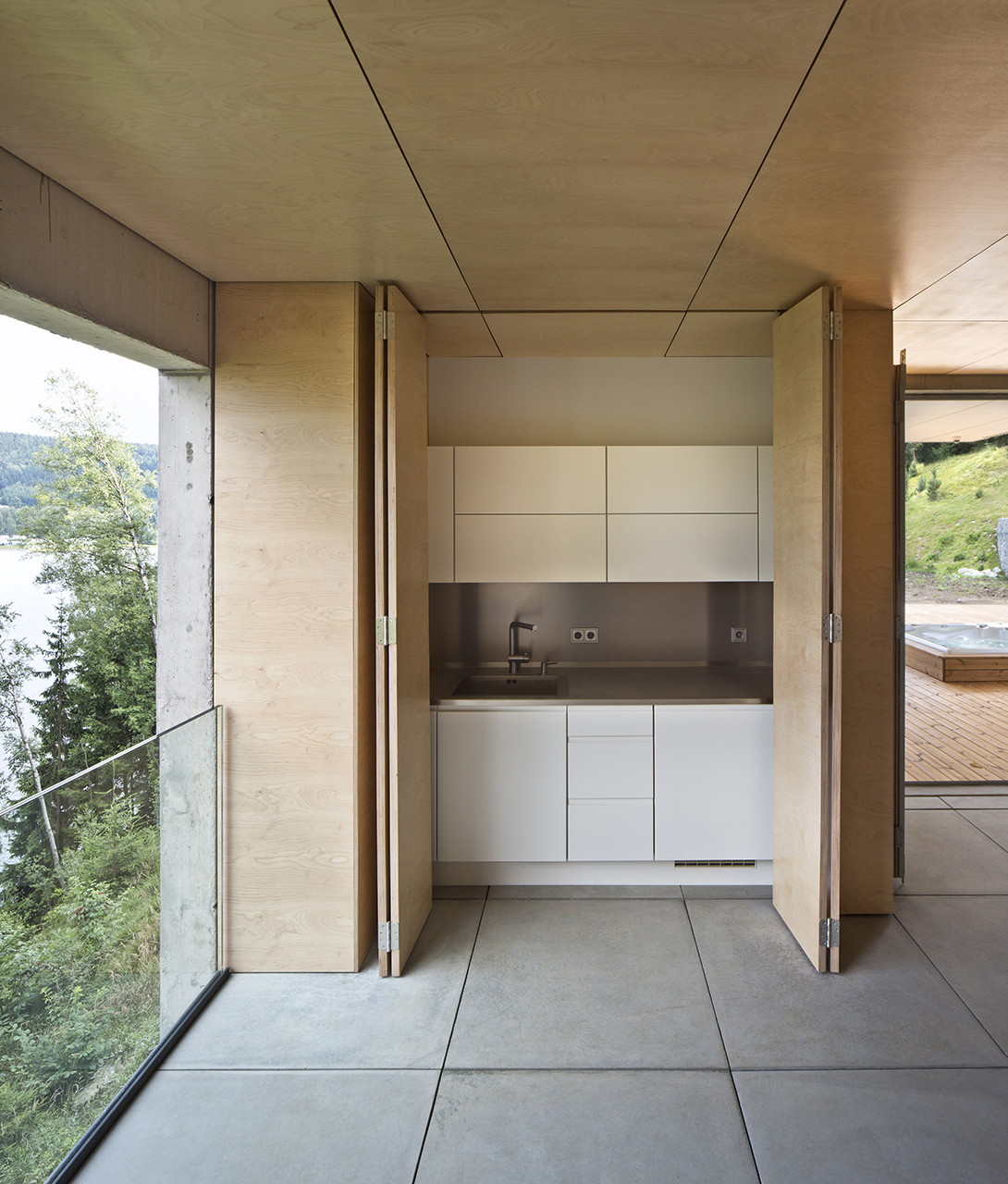

Letná kuchyňa
Letná kuchyňafoto: Tomáš Balej

Súčasťou staveby je tiež drevené mólo veĺkosti 6 x 2 metre na brehu nádrže pod pilierom domu. Vila je vykurovaná tepelným čerpadlom. Ako zdroj tepla využíva dva vrty. Všetky miestnosti majú podlahové vykurovanie.

podklady: Uhlík architekti

Poloha diela

MgA. Ing. arch. Petr Uhlík
Ing. arch. Zuzana Šuleková
