Veľkoformátové šablóny pre "tancujúcu loptu"- Vežový vodojem v Ohrazeniciach pri Turnove

Hlavným motívom návrhu sa stalo architektonické riešenie požiadavky na umiestnenie dostatočného objemu pitnej vody,
Veľkoformátové šablóny pre "tancujúcu loptu"- Vežový vodojem v Ohrazeniciach pri Turnove



Projektom "Vodojem Ohrazenice" sa začala firma Rheinzink zaoberať v roku 2016, keď sa pripravovalo technické riešenie opláštenia gule vodojemu s priemerom 8 metrov. Rheinzink bol vyzvaný na vypracovanie riešenia možného pokrytia tohto tvaru. Projekčnej kancelárii Profes Projekt, pánovi Chválovi, ponúkoli riešenie pomocou špeciálne tvarovaných kosoštvorcových kaziet vyrobených na mieru. Toto technické riešenie bolo použité na guľu AHHA Planetaarium, Tartu, Estónsko. S predbežným riešením a spracovaním rozpočtu na výrobu kaziet bola oslovená v roku 2017 nemecká firma Krehl GmBH. Toto riešenie bolo však problematické v tom, že bolo nutné spodnú konštrukciu priviesť do finálneho stavu pred pokládkou šablón a zamerať presné rozmery. U pokládky tohto systému sa predpokladalo vytvorenie dvoch zón pre dodatočné vyrubenia, ktoré budú vyrobené ako posledné, čo znamenalo veľkú časovú náročnosť. S riešením pomocou špeciálne tvarovaných kaziet sa počítala až do konca roka 2018, kedy boli nútení nájsť iný spôsob pokládky z dôvodov dilatácie konštrukcie a hlavne veľmi krátkeho termínu na výrobu a montáž opláštenia. Pre finálne opláštenie boli nakoniec zvolené veľkoformátové kosoštvorcové šablóny vyrobené materskou firmou RHEINZINK GmbH, čim sa mohol maximálne skrátiť termín výroby a umožniť realizačnej firme dlhší čas na samotnú pokládku šablón.





Guľa vody, či futbalová trofej?
Architektonickou víziou vežového vodojemu bolo, ako povedal pán architekt Sláma: „šest tryskajících pramenů svírajících kuličku - pomyslnou kouli vodojemu“. Plány na futuristický dizajn boli dobre prijaté všetkými zúčastnenými a dokonca boli potvrdené v ankete občanmi. Vodojem pripomína slávnu trofej pre víťaza majstrovstiev sveta vo futbale, ale vizuálna zhoda je čisto náhodná a v Turnove a okolí je vnímaná s humorom. Dôležitá je modernizácia systému pitnej vody, ktorá umožní spoľahlivé zásobovanie z hygienicky bezpečných zdrojov. Vodojem je umiestnený nad obcou Ohrazenice a tvorí svojím vzhľadom dominantu viditeľnú z veľkej diaľky. Všimnúť si ju môžu hlavne vodiči prechádzajúci po rýchlostnej komunikácii R10 na trase Turnov - Liberec. Súčasťou objektu vodojemu sú aj dva pozemné objekty, ktoré majú valcové strechy pokryté dvojitou stojatou drážkou zo zvitku RHEINZINK prePATINA blaugrau. Tieto objekty vidieť priamo v areáli vodohospodárskeho zariadení.





Ako na to

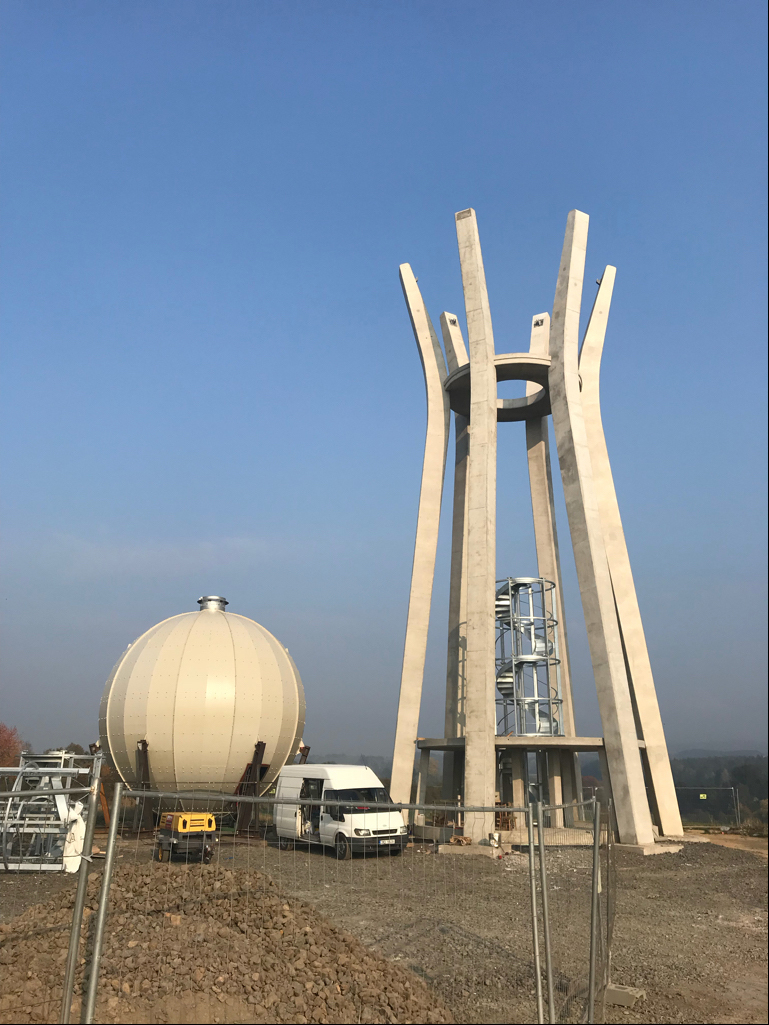

Konštrukcia samotného vodojemu tvorí oceľový zvarenec z plechu hrúbky10 mm, ktorý sa vyrábal na mieste. Dlho pred začiatkom prác na guli vodojemu boli vztýčené zvislé betónové stĺpy zovreté vo výške 16,8 metrov betónovým prstencom (výška ochodze vyhliadky), do ktorých mala byť usadená guľa vodojemu. Pre ďalší priebeh prác bolo dôležité sňať presný odtlačok lôžok pre nosné čapy a vytvoriť pevnú matricu, ktorá sa preniesla na zem. Do tejto matrice sa vyrobila guľa vodojemu z jednotlivých plátov ocele. Tým sa zabezpečilo, že pri finálnom usadení gule padnú čapy presne do svojich pozícií na betónových stĺpoch. Váha prázdnej gule vodojemu je aj s opláštením 35 ton (maximálna hmotnosť vrátane 150 m3 vody bude 185 ton).

Už pri realizácii polotovaru gule sa pamätalo na ukotvenie nosného roštu pre opláštenie. Na surový zvarenec sa navarili závitové púzdra M10, do ktorých sa následne naskrutkovali závitové tyče pre vynesenie nosníkov. Celkový počet matíc bol cca 1404 kusov a rovnaký počet závitových tyčí. Rozmiestnenie vychádzalo z podrobného návrhu nosného roštu, ktorý navrhla firma ILTEGRO spol. s r.o., Hradec Králové a projektovo spracovala firma Faci PROJEKT s.r.o., Ostrava. Keď guľa prešla kompletnou antikoróznou ochranou, mohol sa začať proces montáže nosného roštu. Začatie prebehlo naskrutkovaním závitových tyčí M10x250 do vopred pripravených závitových puzdier a ich zaistením. Cez závitové tyče bola na povrch gule vodojemu nalepená vrstva tepelnej izolácie KAIFLEX pás ST PL 50 R-SK 2x50 mm a vodotesne zaistená po celej ploche gule vrátane otvorov okolo závitových tyčí, čo bola požiadavka projektu.

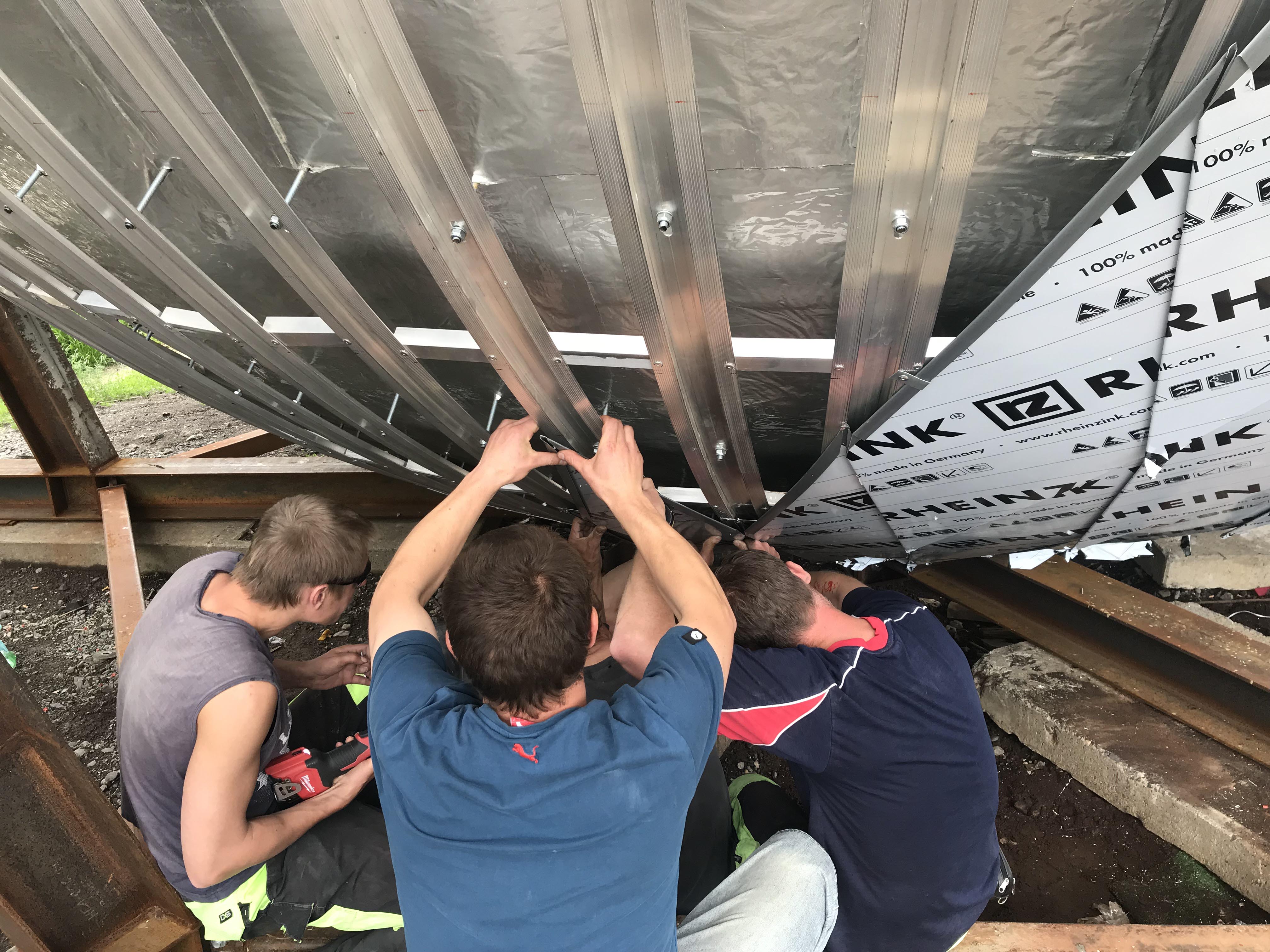

Pre guľu bol stanovený celkový počet nosníkov na 72 zvislých radov. Jednotlivé zvislé rady boli tvorené hliníkovým OMEGA profilom 120x20x2 mm v požadovanom rádiuse. Jeden rad sa skladal zo štyroch kusov. Jednotlivé nosníky sa montovali na závitové tyče pomocou 2 ks samoistiacich matíc s podložkami. Vo vodorovnom smere boli zvislé nosníky z OMEGA profilov vystužené hliníkovými jaklami s rozmermi 40x30x2 mm s dĺžkou zodpovedajúcou ich umiestneniu. Pri montáži sa strážila vzdialenosť nosníka od tela vodojemu a zároveň dodržiavanie guľovitosti výsledného tvaru. Priemery finálneho tvaru na jednotlivých vrstevniciach by sa mali blížiť priemerom podľa projektu, aby tomu zodpovedali jednotlivé obvody stanovované pre výrobu šablón. Po finálnej montáži nosného roštu mohla prebehnúť kontrola všetkých rozmerov, z ktorých sa stanovil aj výsledný rozmer šablón pre výrobu. Do výroby v Nemecku išlo celkom desať rozmerov s celkovým počtom 612 kusov kosoštvorcových šablón. Šablóny sú vyrobené z tabúľ RHEINZINK prePATINA blaugrau hrúbky 1,00 mm.





Materiál poskytuje istotu dlhej životnosti, nenáročnostť na údržbu a odolnosti voči vplyvom počasia, čo je v tejto exponovanej polohe zvlášť výhodné. RHEINZINK prePATINA blaugrau vytvára po celú dobu svojej životnosti prírodnú patinu, ktorá bude harmonizovať s farebnými tónmi opláštenia gule s betónovými podperami.

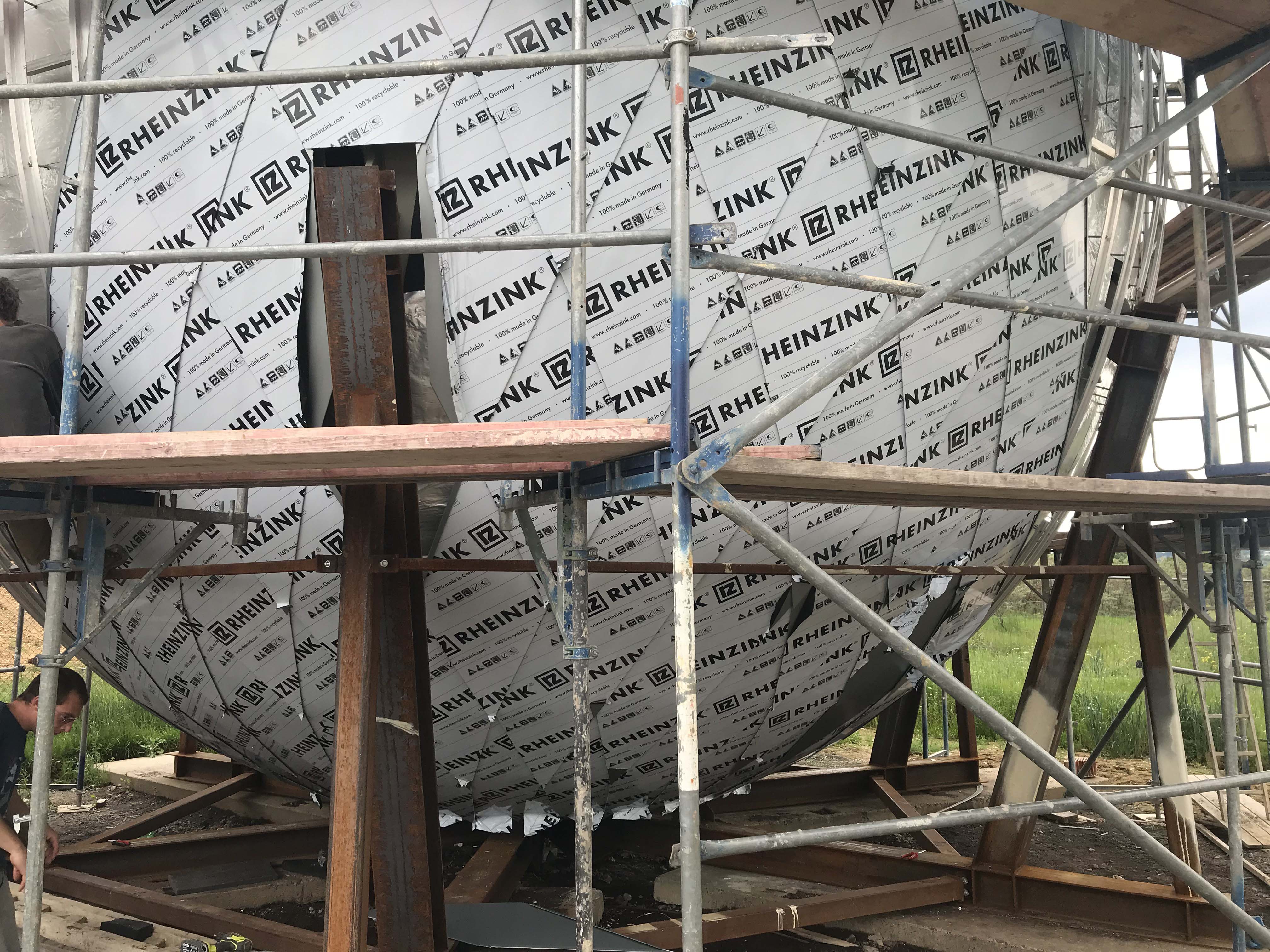

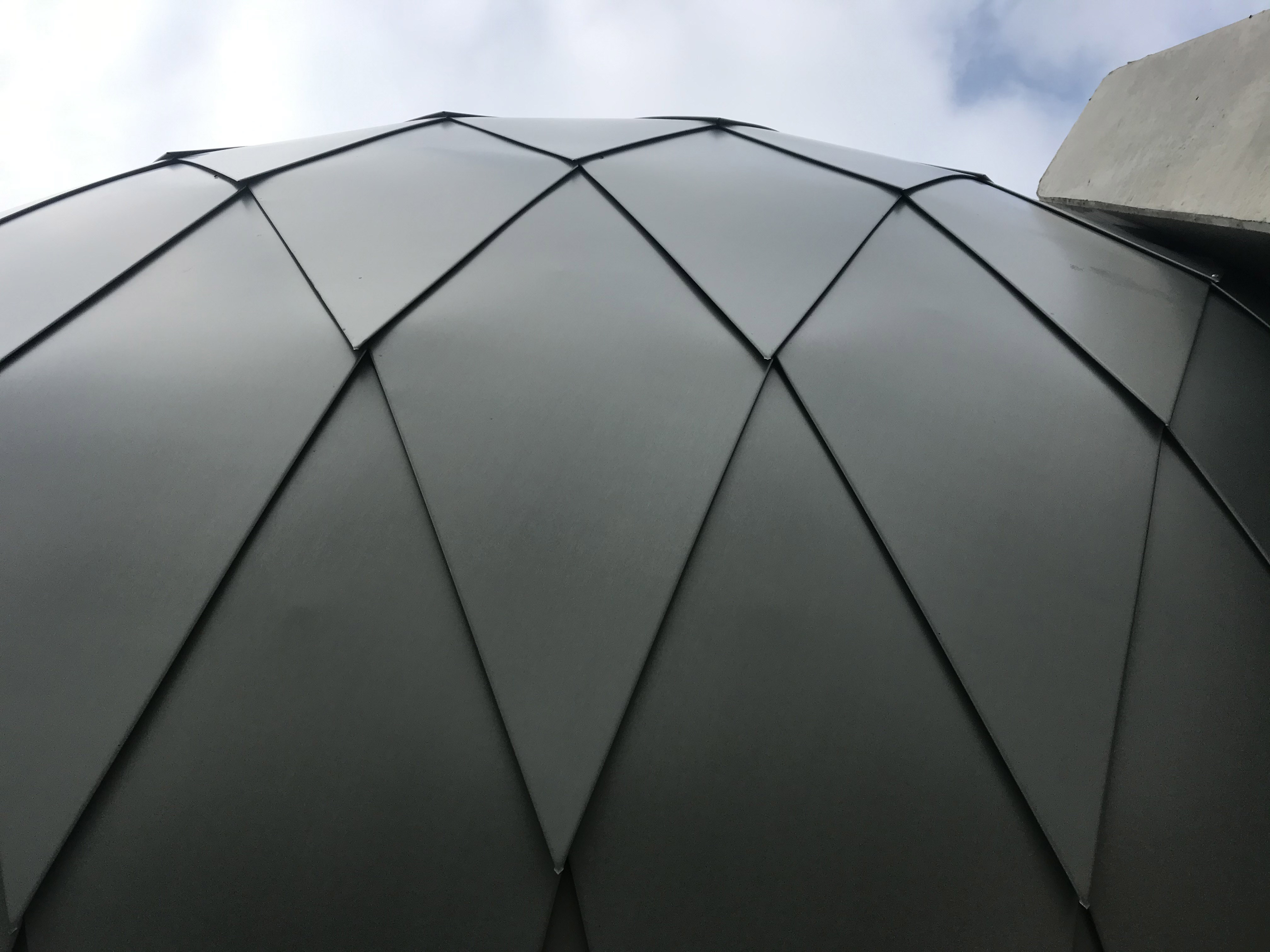

Princíp kladenia šablón spočíva v tom, že šablóny majú po obvode jednoduchú ležatú drážku orientovanú v spodnej časti smerom dovnútra a v hornej časti smerom von. Šablóny sa do seba zavliekajú, takže sú po celom obvode navzájom zaistené. Spoje jednotlivých šablón sú orientované po spádnici, povrch gule je preto odolný proti stekajúcej vode a vetru. Pred zavlečením ďalšieho radu sa do spoja vkladajú príponky, ktorými sa kotvia šablóny do nosníkov pomocou nitov. Odstupy nosníkov sú priamo viazané na rozmery šablón, takže vždy pod každou šablónou prechádza zodpovedajúci počet nosníkov pre kotvenie. Kladenie šablón začína dole pri päte a postupným rozmeraním jednotlivých radov stúpa smerom k vrcholu. Šablóny boli kladené v 17 radoch, kde v jednom rade bolo 36 ks šablón v konkrétnom rozmere. V priebehu montáže sa kontroluje umiestnenie jednotlivých šablón na nosnom rošte, aby jednotlivé rady medzi sebou po obvode nadväzovali. Jedná sa o veľmi starostlivú a zdĺhavú prácu, ktorá sa musela niekoľkokrát opakovať, aby sa docielilo maximálnej možnej presnosti.

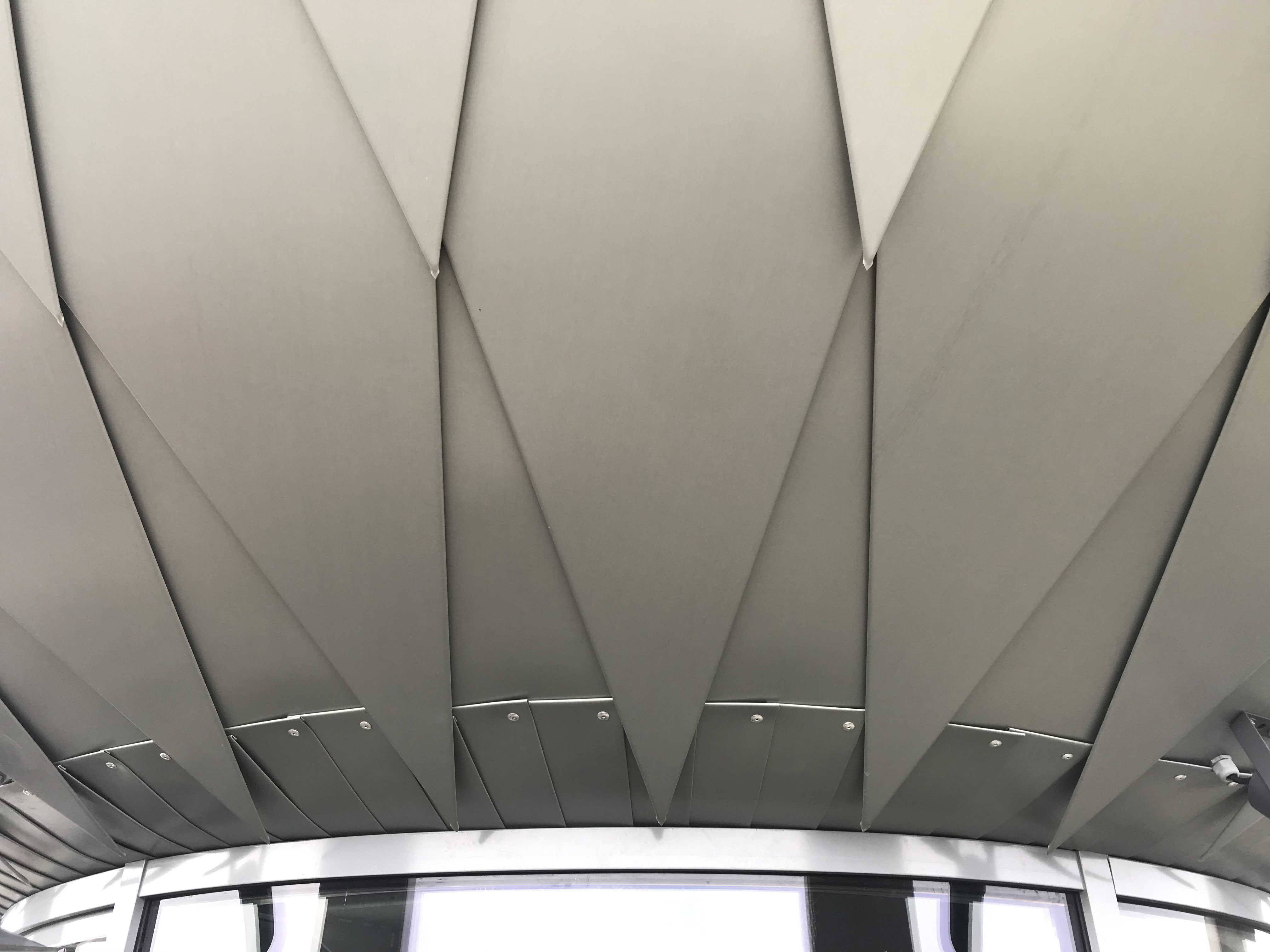

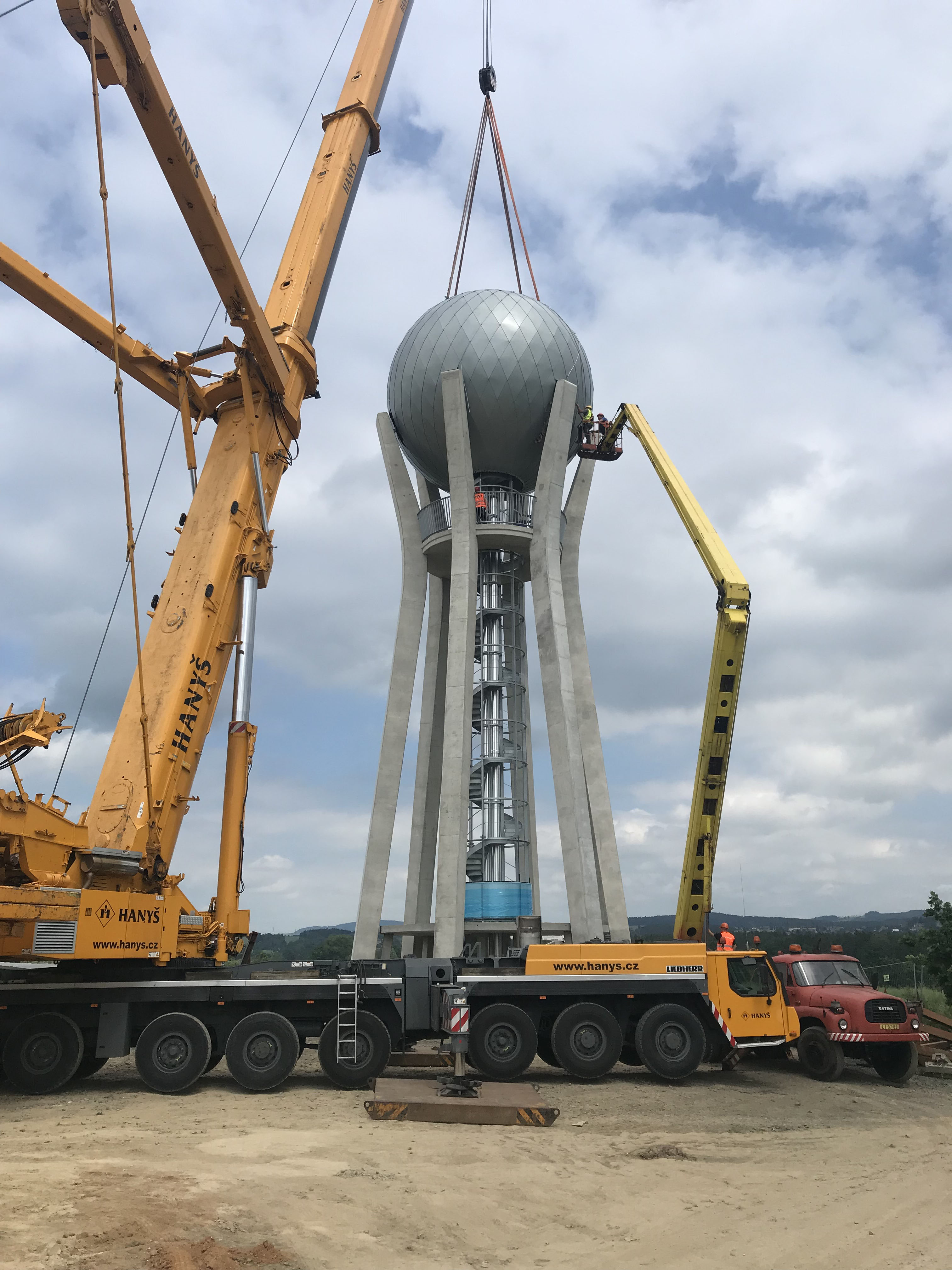

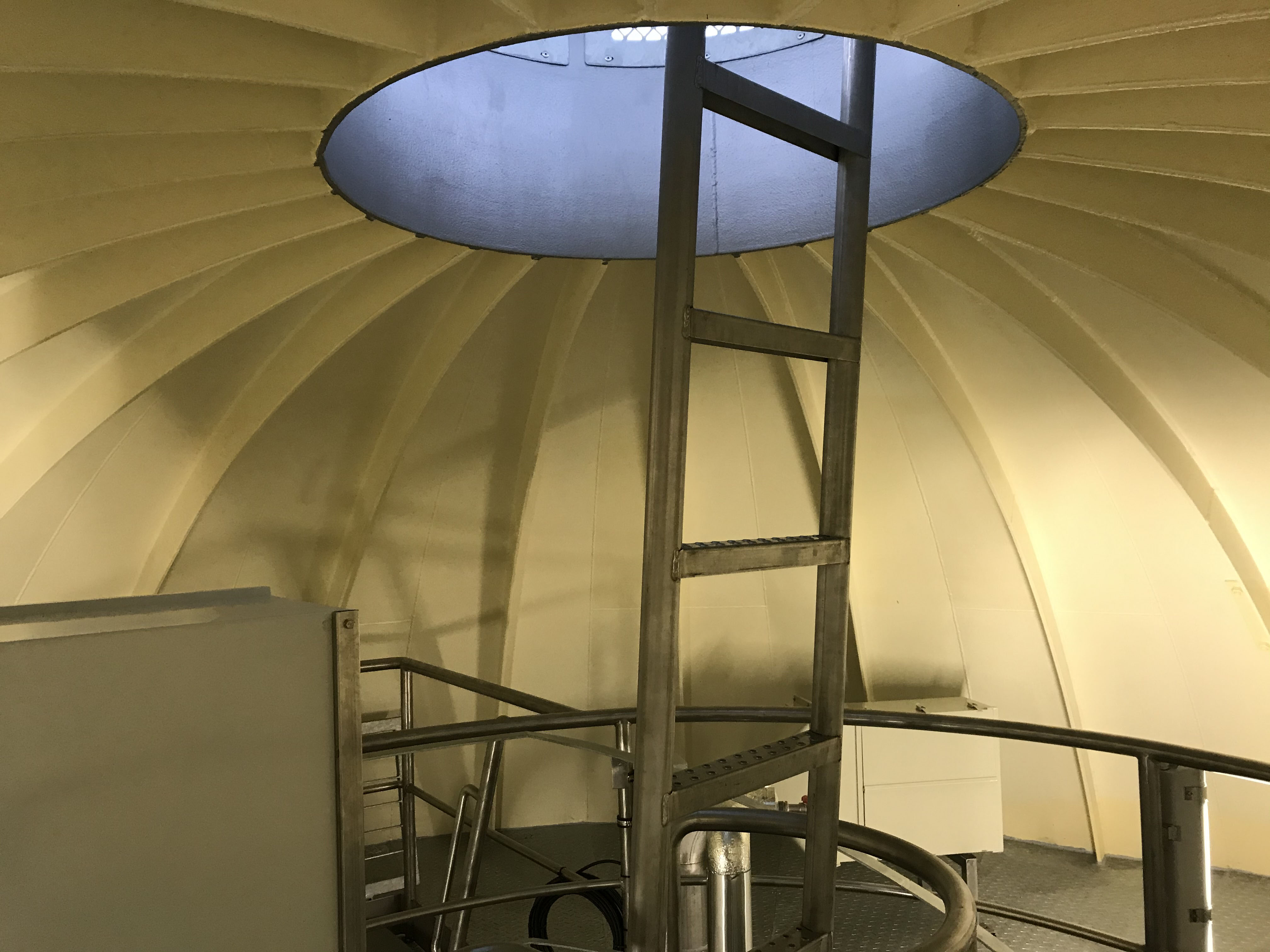

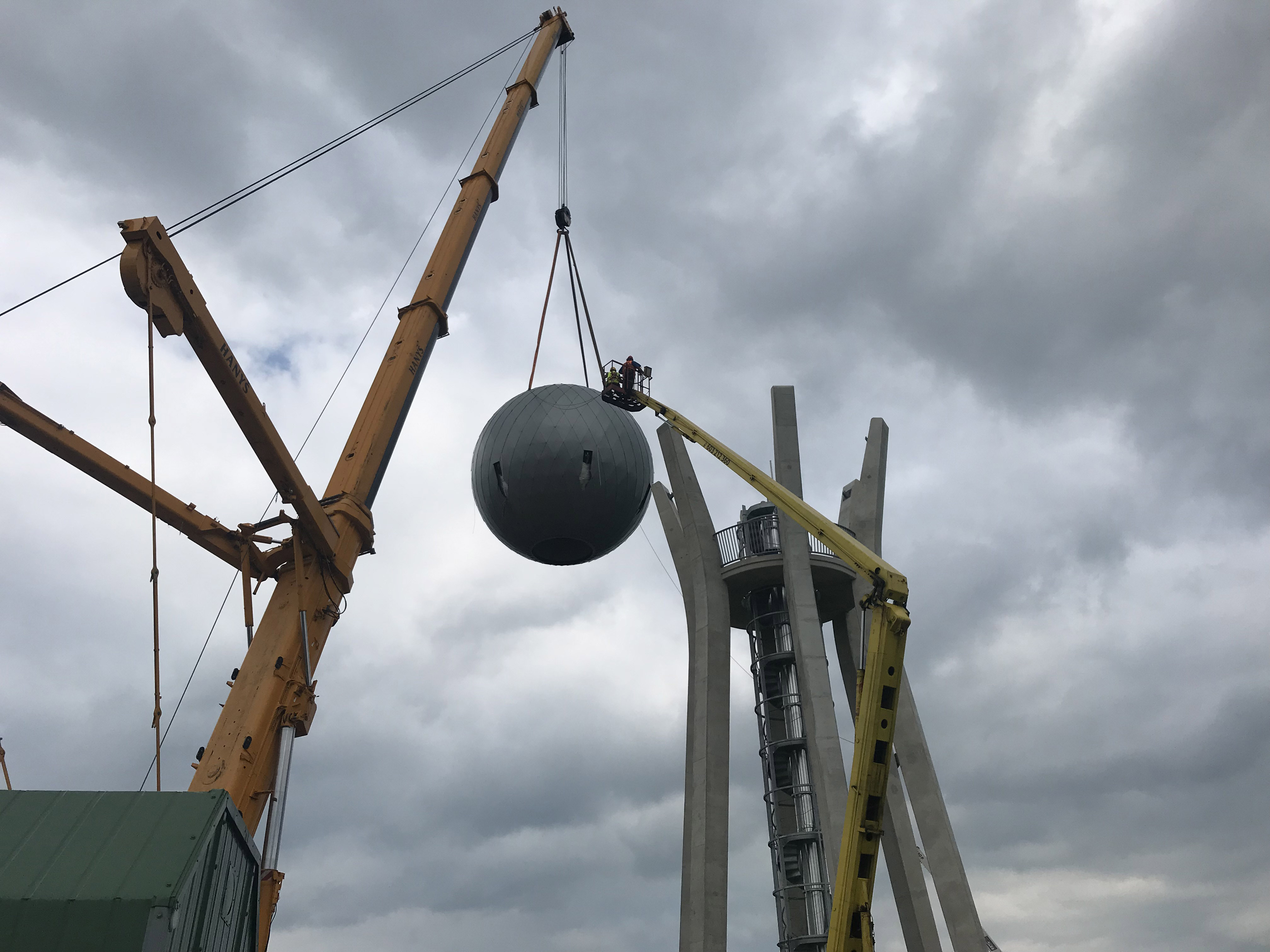

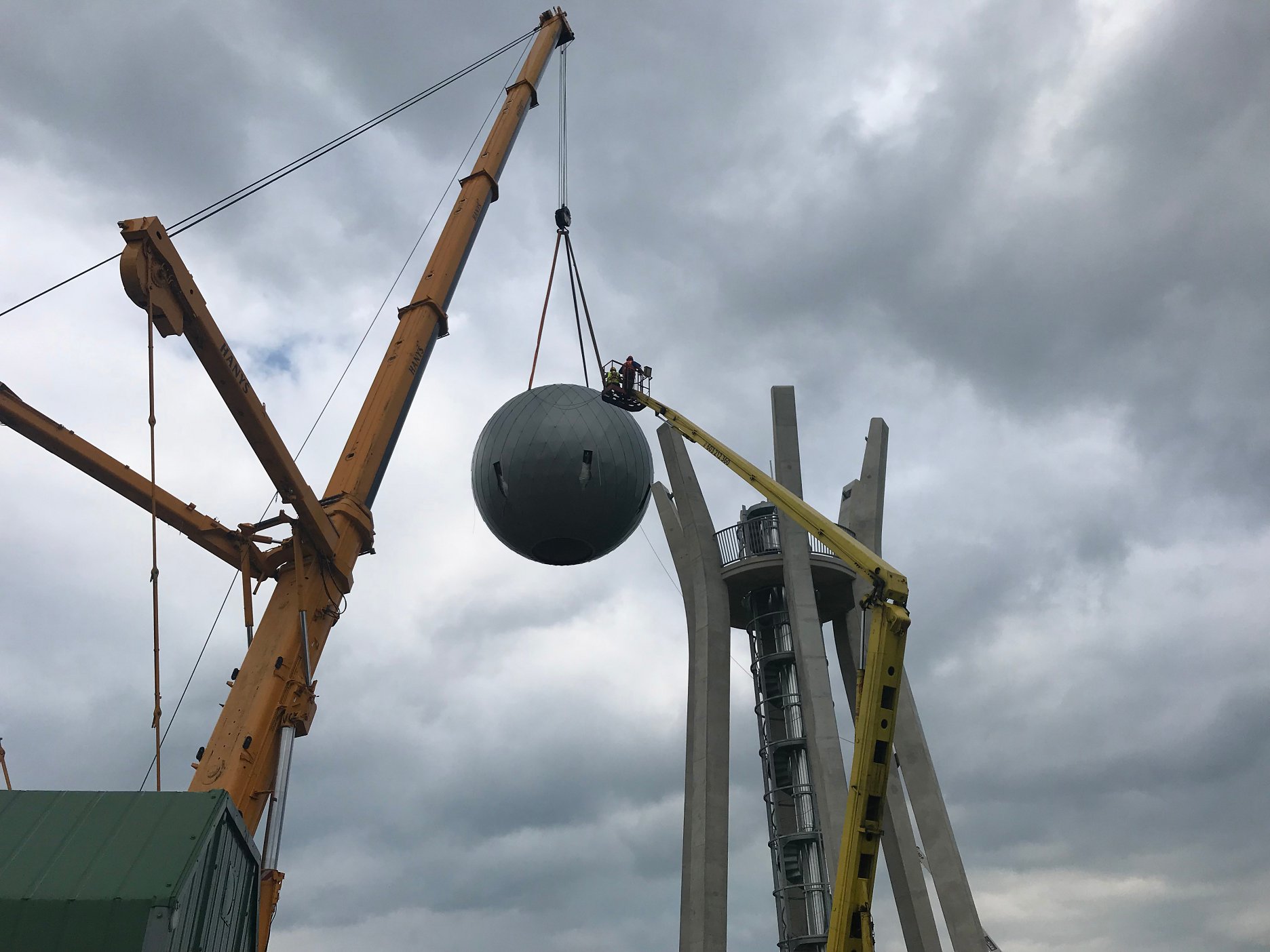

Opláštenie gule bolo ukončené 6. 6. 2019. Vo vrchole gule boli ponechané voľné otvory pre oká na zavesenie na žeriav. Po pol hodine sa obrovská guľa usadila s milimetrovou presnosťou do lôžok v betónových stĺpoch. Potom bolo dokončené oplechovanie okolo stĺpov a uzavreté otvory pre oká. Na guľu v dolnej časti nadväzuje schodisko a na vrchole gule je ventilačný prieduch. Okolo oboch prestupujúcich konštrukcií bolo vykonané lemovanie vo väzbe na krytinu.

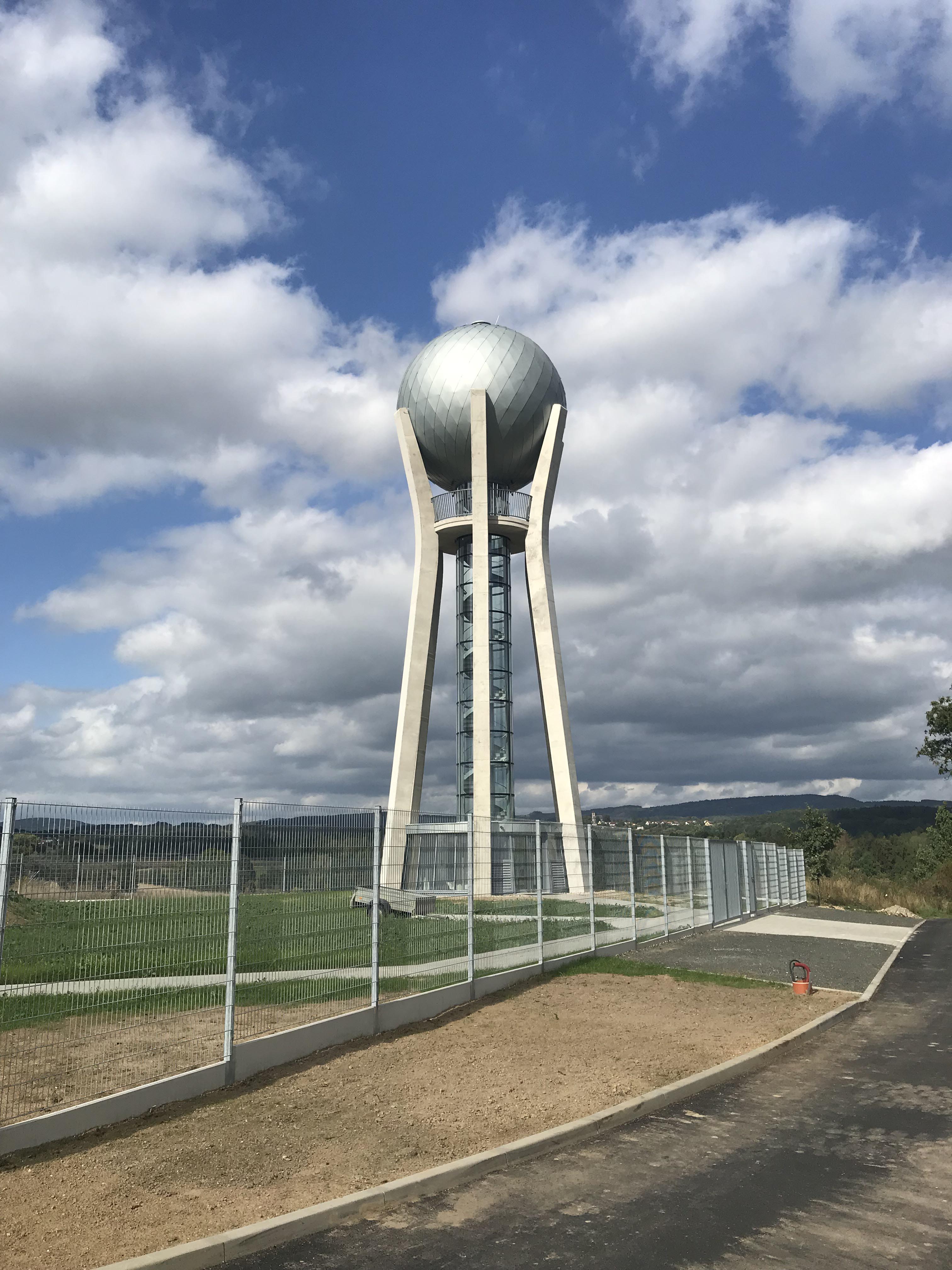

Ľahko zakrivené stĺpy s vyhliadkovou plošinou zdanlivo zľahka podopierajú trblietavú guľu vody. Vodojem v Ohrazeniciach pri Turnove získal 2. miesto v ankete Cena verejnosti medzi päťdesiatimi stavbami v súťaži Karla Hubáčka - Stavba roka 2020 Libereckého kraja.





Architektúra: In Point s.r.o., Praha - Ing. arch Zdeněk Sláma, Ing. arch. Robert Wild
Projektant: VAK Projekt, Turnov - Radek Hnát
                    PROFES PROJEKT, Turnov - Ing. Petr Chval
                    Civil Engineering s.r.o., Rovensko pod Troskami - Ing. Tomáš Bláha
Generálny dodávateľ: VHS stavby a.s., Jihlava - Radomír Frühauf
Výroba gule: Firma Jan Perner, Český Dub
Návrh nosného roštu: ILTEGRO spol. s r.o., Hradec Králové
Projekt nosného roštu: FACIATA PROJEKT s.r.o., Ostrava
Výroba šablón: RHEINZINK GmbH, Datteln, Německo
Montáž nosného roštu: ANEXI, Liberec
Montáž opláštení z veľkoformátových šablón RHEINZINK: ANEXI, Liberec
Autor pôvodného textu: Ing. Martin Link, technický poradca RHEINZINK ČR
