Moderné plynové technológie: Efektivita a inovácie pre 21. storočie

Zemný plyn (ďalej len „ZP“) prestal byť vnímaný výlučne ako konvenčné palivo pre prípravu tepla a teplej vody (ďalej len „TV“). V súčasnosti predstavuje kľúčový energetický nosič pre implementáciu moderných a vysoko účinných technológií. Od vykurovania v rezidenčnom sektore až po kombinovanú výrobu elektriny a tepla vo veľkých energetických zdrojoch, technológie na báze ZP prešli zásadným vývojom. Ponúkajú nielen ekonomické benefity, ale aj výrazne nižšiu environmentálnu záťaž v porovnaní s tuhými palivami. Nasledujúci prehľad sumarizuje najdôležitejšie inovácie, ktoré redefinujú využitie tohto energetického zdroja.

Plynový kondenzačný kotol: Využitie latentného tepla spalín

Konvenčné plynové kotly odvádzajú spaliny s vysokou teplotou do atmosféry, čím dochádza k významným stratám tepelnej energie. Kondenzačná technológia predstavuje zásadný posun v efektivite vďaka princípu rekuperácie tepla, ktoré je viazané vo vodnej pare obsiahnutej v spalinách.

Princíp technológie: Celková energia obsiahnutá v ZP sa označuje ako spalné teplo (Hs). Staršie generácie kotlov boli schopné využiť iba tzv. výhrevnosť (Hi), (tzv. dolná výhrevnosť) čo je energia uvoľnená dokonalým spálením bez kondenzácie vzniknutej vodnej pary. Energia viazaná vo vodnej pare, známa ako latentné teplo, tak bez úžitku unikala.

Kondenzačný kotol je konštruovaný na spätné získanie tejto energie. Jeho kľúčovým komponentom je špeciálny výmenník tepla, vyrobený z materiálov odolných voči kyslému kondenzátu (nerezová oceľ, zliatiny hliníka a kremíka). V tomto výmenníku sú spaliny vedené proti prúdu vratnej, a teda najchladnejšej, vody vracajúcej sa z vykurovacieho systému. Týmto spôsobom dochádza k ochladeniu spalín pod teplotu rosného bodu spalín (cca 57 °C pri spaľovaní ZP). V tomto momente nastáva kondenzácia vodnej pary, pri ktorej sa uvoľňuje značné množstvo kondenzačného tepla. Toto teplo sa odovzdáva vratnej vode, ktorá je takto predhriata ešte pred vstupom do hlavného spaľovacieho priestoru. Výsledkom je podstatne nižšia spotreba paliva potrebná na dosiahnutie požadovanej výstupnej teploty.

Výhody:

• Vysoká normovaná účinnosť: Účinnosť moderných kondenzačných kotlov, vztiahnutá na výhrevnosť paliva, presahuje 100 % (typicky 107-109 %), čo v prepočte na spalné teplo zodpovedá reálnej účinnosti až 98 - 99 %.
• Redukcia emisií: Vyššia miera energetického využitia paliva priamo vedie k zníženiu produkcie CO2 a ďalších nežiadúcich chemických prvkov na jednotku vyrobeného tepla.
• Prevádzková ekonómia: Znížená spotreba ZP sa priamo premieta do nižších prevádzkových nákladov.

Nevýhody:

• Odvod kondenzátu: Prevádzka vyžaduje riešenie odvodu kyslého kondenzátu do kanalizačného systému.
• Optimalizácia pre nízkoteplotné systémy: Maximálna účinnosť sa dosahuje pri nízkych teplotách vratnej vody, čo je typické pre podlahové, stenové alebo nízkoteplotné radiátorové systémy. O niečo nižšie využitie kondenzácie pri radiátorových vysokoteplotných systémoch.

Použitie v praxi: Štandardné riešenie pre novostavby aj rekonštrukcie v rezidenčnom aj komerčnom sektore. Technológia je plne kompatibilná s konvenčnými aj nízkoteplotnými vykurovacími sústavami.

Plynové tepelné čerpadlo: Termodynamické násobenie energie

Tepelné čerpadlo je zariadenie, ktoré transportuje nízkopotenciálne teplo z okolitého prostredia (vzduch, voda, zem) na vyššiu teplotnú hladinu využiteľnú pre vykurovanie. Popri rozšírených elektrických kompresorových zariadeniach ponúkajú plynové alternatívy špecifické technické a prevádzkové výhody.

a) Absorpčné tepelné čerpadlo

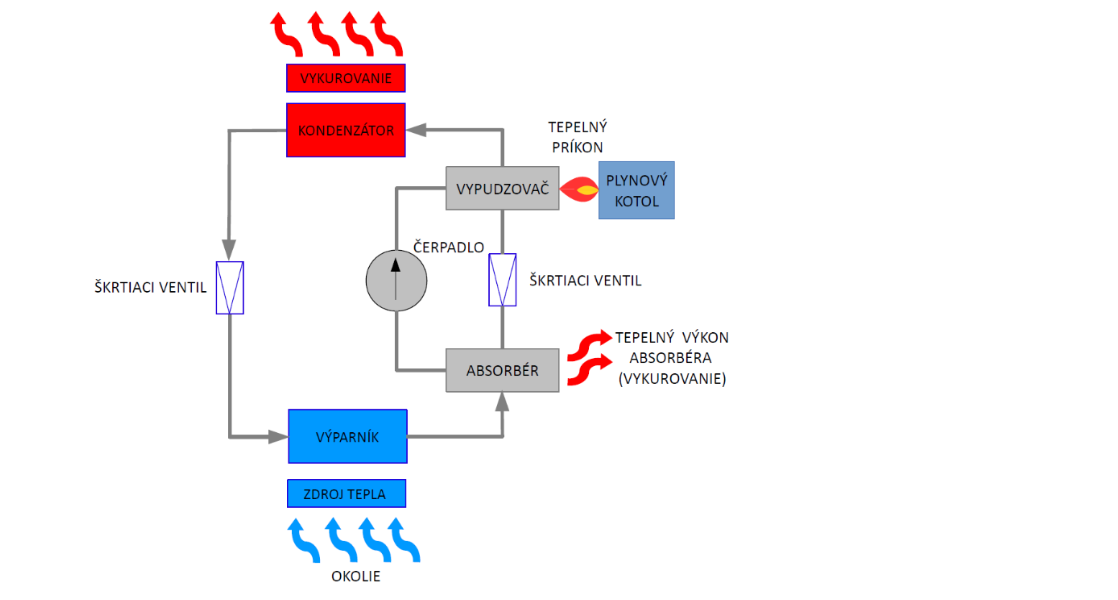

Princíp technológie: Toto zariadenie nahrádza mechanický kompresor tzv. termochemickým kompresorom (Obrázok č. 1), čím eliminuje potrebu významného prívodu elektrickej energie. Cyklus pracuje s binárnou zmesou látok, napríklad amoniaku (chladivo) a vody (absorbent).

• Generátor (vypudzovač): V generátore („varáku“) je zmes zahrievaná plynovým horákom. Vďaka rozdielnym bodom varu dochádza k oddeleniu (desorpcii) pár chladiva od absorbentu, čím vzniká vysoký tlak v systéme.
• Kondenzácia: Horúce pary chladiva pod vysokým tlakom postupujú do kondenzátora, kde odovzdávajú svoje skupenské teplo vykurovaciemu systému a kondenzujú.
• Expanzia a vyparovanie: Skvapalnené chladivo prechádza expanzným ventilom, kde dochádza k prudkému zníženiu jeho tlaku a teploty. V studenom stave vstupuje do výparníka, kde absorbuje teplo z okolitého prostredia (napr. vonkajšieho vzduchu) a vyparuje sa.
• Absorpcia: Pary chladiva s nízkym tlakom sú vedené do absorbéra, kde sú pohltené ochladeným absorbentom. Pri tomto procese sa uvoľňuje absorpčné teplo, ktoré sa taktiež využíva na vykurovanie. Zmes je následne nízkovýkonovým čerpadlom dopravená späť do generátora, čím sa cyklus uzatvára.

b) Tepelné čerpadlo s plynovým motorom (GHP - Gas Heat Pump)

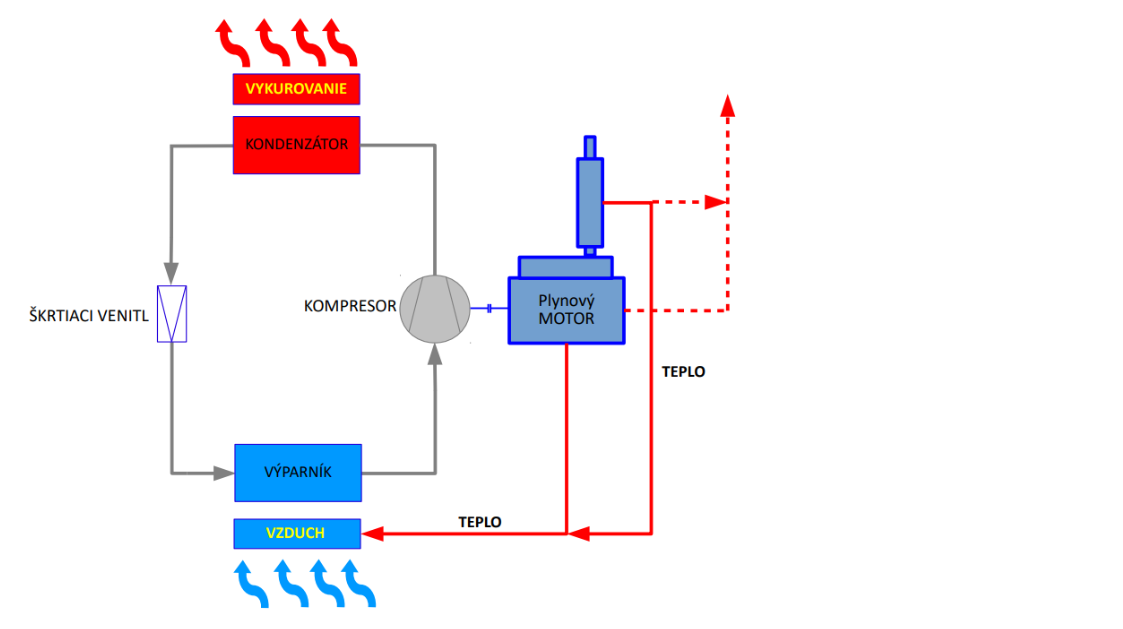

Princíp technológie: Ide o kombináciu osvedčeného kompresorového chladiaceho okruhu a spaľovacieho motora na ZP. Namiesto elektromotora je kompresor poháňaný priamo plynovým motorom (obrázok č. 2), čo prináša dvojitý energetický zisk:

1. Pohon kompresora: Motor poskytuje mechanickú prácu pre kompresorový cyklus tepelného čerpadla.
2. Rekuperácia odpadového tepla: Spaľovací motor je zdrojom značného množstva odpadového tepla. Toto teplo je rekuperované z chladiaceho okruhu motora a z výfukových spalín prostredníctvom výmenníkov a je integrované priamo do vykurovacieho systému. Celkový tepelný výkon je teda súčtom výkonu z termodynamického cyklu čerpadla a rekuperovaného tepla z motora, čo vedie k mimoriadne vysokej sezónnej účinnosti.

Výhody:

• Vysoká účinnosť: Tepelná účinnosť (vyjadrená ako pomer vyrobeného tepla k energii v palive) sa pohybuje v rozmedzí 140 % až 185 %.
• Nižšie prevádzkové náklady než pri tepelných čerpadlách poháňaných elektrinou: Kvôli pomeru koncovej ceny za dodávku elektrickej energie vs. zemného plynu cca. 3:1.
• Nízka spotreba elektrickej energie: Potreba elektriny je minimálna, obmedzená na riadiacu elektroniku a obehové čerpadlá, čo eliminuje nutnosť posilňovania elektrickej infraštruktúry.
• Reverzibilita: Mnohé modely umožňujú reverzný chod a v letnom období slúžia ako vysokoúčinné klimatizačné jednotky.
• Spoľahlivosť: Absorpčné systémy vďaka minimu pohyblivých častí vykazujú dlhú životnosť a nízke servisné nároky.
• Odmrazovanie: Pri zamrznutí výparníka, teplom privedeným z plynového motora sa odmrazí, nie je potrebné cyklovanie ako pri elektrických tepelných čerpadlách.

Nevýhody:

• Vyššie investičné náklady: V porovnaní s kondenzačným kotlom je počiatočná investícia vyššia.
• Nižšie COP: COP je nižšie ako pri elektrických tepelných čerpadlách.

  Použitie v praxi: Komerčné, administratívne a bytové objekty s požiadavkou na vykurovanie aj chladenie.

Použitie plynových tepelných čerpadiel v praxi – chladenie, vykurovanie

ZP je možné efektívne využiť aj na produkciu chladu, najmä v aplikáciách s veľkým a kontinuálnym odberom.

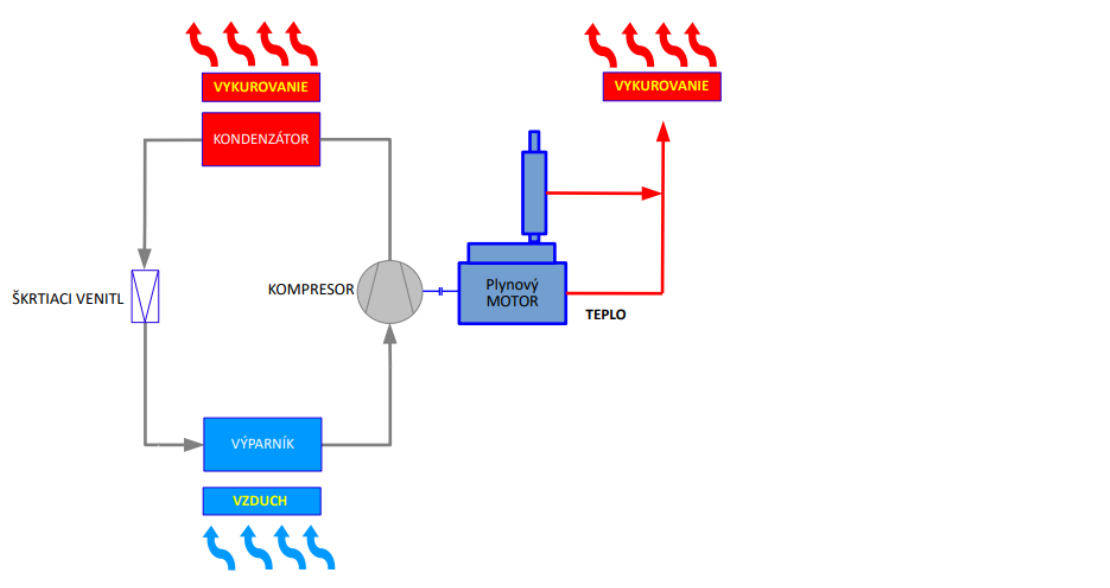

• Kompresorové chladenie s plynovým motorom: Pohon kompresora chladiaceho okruhu plynovým motorom umožňuje využiť odpadové teplo na prípravu TV alebo iné účely. Ak je k motoru pripojený aj generátor, vzniká systém trigenerácie – súčasnej kombinovanej výroby elektriny, tepla a chladu, ktorý dokáže pokryť všetky energetické potreby objektu s maximálnou efektivitou. (Obrázok č. 3).
• Absorpčné chladenie: Využíva teplo ako primárny zdroj energie na pohon chladiaceho cyklu. Zdrojom môže byť priamo plynový horák, no strategicky sa využíva najmä odpadové teplo z kogeneračných jednotiek, priemyselných procesov alebo solárnych systémov. Týmto spôsobom sa dramaticky zvyšuje celoročný faktor využitia kogeneračných jednotiek, ktoré by v letnom období mali prebytky tepla.

Výhody:

• Energetická synergia: Umožňuje zmysluplné využitie nízkopotenciálneho a odpadového tepla.
• Odľahčenie elektrickej siete: Znižuje zaťaženie distribučnej sústavy počas letných špičiek spôsobených prevádzkovou konvenčných klimatizácií.

Nevýhody:

• Investičná náročnosť: Absorpčné chladiče sú investične a priestorovo náročnejšie ako kompresorové ekvivalenty.

Použitie v praxi: Veľké komerčné a administratívne budovy, nákupné centrá, nemocnice, priemyselné podniky a dátové centrá.

Kogenerácia: Kombinovaná výroba elektriny a tepla (KVET)

Kogenerácia patrí medzi energeticky najefektívnejšie technológie. Namiesto oddelenej výroby elektriny v centrálnych zdrojoch (s účinnosťou 30–40 % a stratou zvyšku energie v chladiacich vežiach) a tepla v lokálnych kotolniach, kogeneračná jednotka produkuje obe formy energie súčasne a priamo v mieste spotreby.

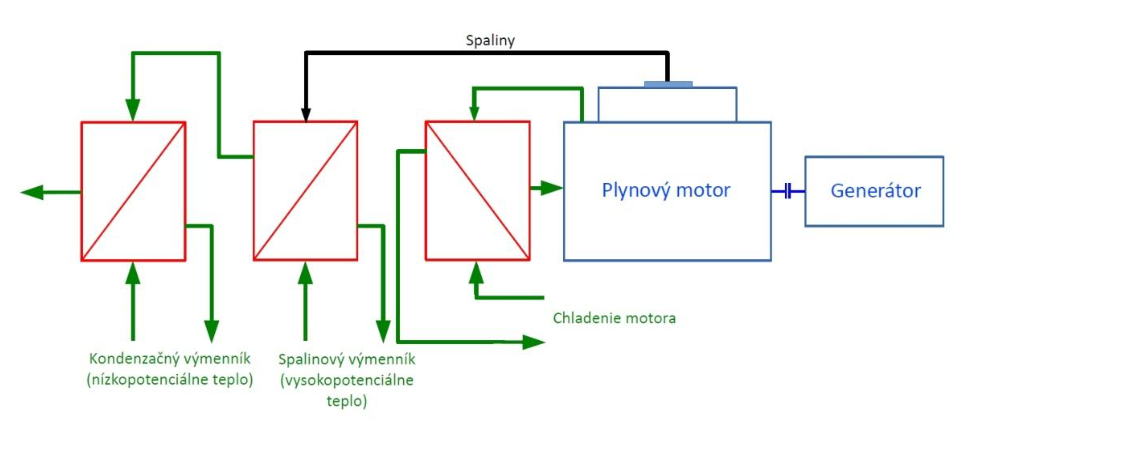

Princíp technológie: Základným princípom je maximálne využitie energie obsiahnutej v palive. Plynový motor (Obrázok č. 4) alebo turbína poháňa (Obrázok č. 5) generátor, ktorý vyrába elektrickú energiu. Popri tom vzniká značné množstvo tepla, ktoré je z chladiaceho okruhu motora/turbíny a z horúcich spalín rekuperované a odovzdávané do vykurovacieho systému. Takto sa celková účinnosť premeny primárnej energie v palive na užitočné formy energie (elektrina a teplo) zvyšuje na 85–95 %. Lokálna výroba zároveň eliminuje prenosové straty v elektrickej sieti.

Výhody:

• Úspora primárnej energie: V porovnaní s oddelenou výrobou (elektriny a tepla) dosahuje úsporu primárneho paliva až 40 %.
• Zníženie emisií: Nižšia spotreba paliva implikuje aj nižšiu produkciu emisií.
• Energetická bezpečnosť a nezávislosť: Decentralizovaný zdroj zvyšuje spoľahlivosť dodávok a znižuje závislosť od distribučnej sústavy.

Nevýhody:

• Potreba súbežného odberu tepla a elektriny: Pre ekonomickú prevádzku je nevyhnutné zabezpečiť celoročné využitie oboch energetických výstupov.

Typy kogeneračných technológií:

• Kogenerácia na báze plynových motorov: Piestové spaľovacie motory optimalizované pre dlhodobú prevádzku. Ide o najrozšírenejšiu technológiu v rozsahu výkonov od desiatok kW do desiatok MW. (Obrázok č. 4). Využíva sa v nemocniciach, na plavárňach, v hoteloch či priemyselných areáloch.

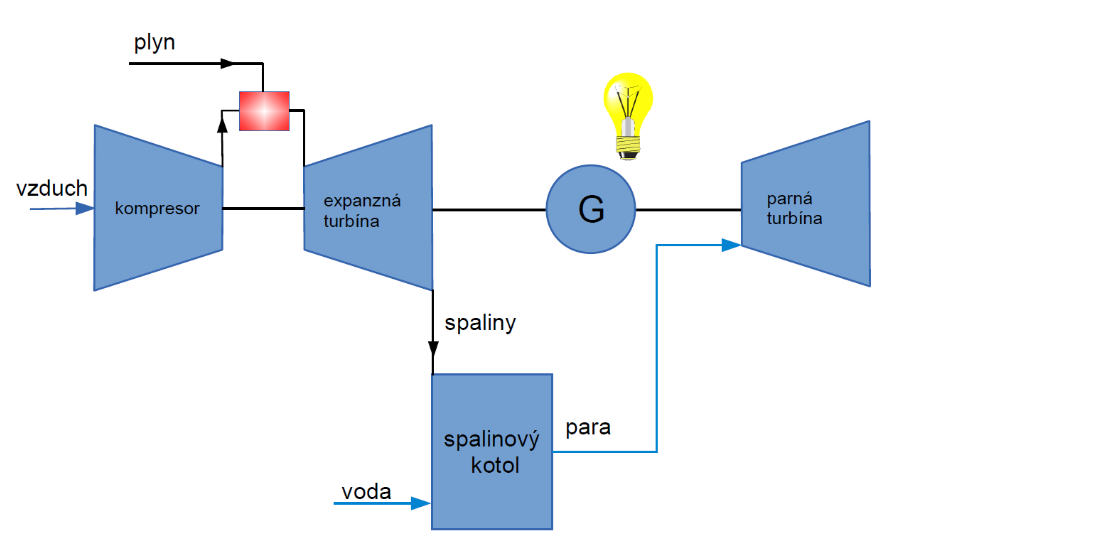

• Paroplynové cykly (PPC): Kombinácia plynovej turbíny (Braytonov cyklus) a parnej turbíny (Rankinov cyklus). Horúce spaliny z plynovej turbíny sa využívajú na výrobu pary v spalinovom kotly, ktorá následne poháňa parnú turbínu. Táto kaskáda umožňuje dosiahnuť najvyššiu elektrickú účinnosť (až 60 %) a využíva sa vo veľkých elektrárňach a teplárňach (Obrázok č. 5).
• Plynové mikroturbíny: Kompaktné vysokootáčkové (až 100 000 ot./min) radiálne turbíny s výkonom do 100 kW. Vyznačujú sa nízkymi vibráciami, minimálnymi nárokmi na údržbu a produkciou vysokopotenciálneho tepla. Elektrická účinnosť je cca 25–30 %.
• Mikrokogenerácia so Stirlingovým motorom: Tepelný motor s externým prívodom tepla a uzavretým regeneratívnym termodynamickým cyklom. Spaľovanie prebieha mimo motora, plynule a pri atmosférickom tlaku, čo zaručuje extrémne tichú prevádzku a nízke emisie. Hoci elektrická účinnosť je nižšia (cca 20 %), celková účinnosť dosahuje až 96 %. Je ideálny pre rodinné domy alebo malé prevádzky.

Palivové články: Priama elektrochemická premena energie

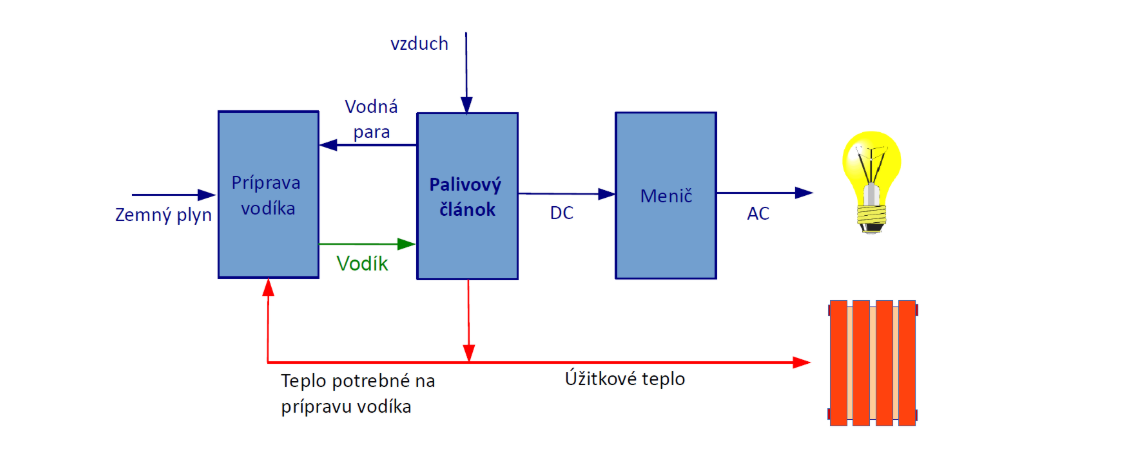

Palivové články (Obrázok č. 6) predstavujú technologickú špičku v oblasti energetickej konverzie. Umožňujú priamu premenu chemickej energie viazanej v palive na elektrickú energiu bez spaľovacieho procesu.

Princíp technológie: Fungujú na princípe "obrátenej elektrolýzy".

• Reforming paliva: ZP (metán, CH₄) je v zariadení zvanom reformér procesom parného reformingu konvertovaný na plyn bohatý na vodík (H₂).
• Elektrochemická reakcia: Vodík je privádzaný na anódu palivového článku, kde je katalyticky štiepený na protóny (H⁺) a elektróny (e⁻). Iónovo vodivá membrána (elektrolyt) umožňuje prechod iba protónom ku katóde. Elektróny sú nútené putovať vonkajším elektrickým obvodom, čím vytvárajú jednosmerný elektrický prúd. Na katóde sa protóny, elektróny a kyslík zo vzduchu zlučujú a jediným produktom reakcie je voda (H₂O). Tento proces priamej premeny energie dosahuje veľmi vysokú účinnosť a prebieha takmer bezhlučne. Vznikajúce teplo je taktiež rekuperované a využívané.

Výhody:

• Najvyššia elektrická účinnosť: Pohybuje sa v rozsahu 60–70 %, čo je výrazne viac ako pri technológiách založených na spaľovaní. Celková účinnosť s využitím tepla presahuje 85 %.
• Minimálne emisie polutantov: Keďže nedochádza k vysokoteplotnému spaľovaniu, emisie NOx, SOx a tuhých častíc sú prakticky nulové.
• Bezhlučná prevádzka: Absencia pohyblivých častí a spaľovacieho procesu zaručuje tichý chod.
• Vysoká účinnosť aj pri čiastočnom zaťažení: Na rozdiel od spaľovacích motorov si palivové články udržujú vysokú účinnosť v širokom rozsahu výkonu.

Nevýhody:

• Vysoké investičné náklady: V súčasnosti najdrahšia z uvedených technológií, najmä kvôli použitiu vzácnych kovov ako katalyzátorov.
• Životnosť a degradácia: Technológia podlieha postupnému vývoju s cieľom zvýšiť dlhodobú životnosť a spoľahlivosť komponentov.

Použitie v praxi: Aplikácie siahajú od mikrokogenerácie v rodinných domoch (súčasť plynového kotla), budovách, cez vysoko spoľahlivé záložné zdroje (dátové centrá, nemocnice), až po mobilitu a dopravu.

Perspektíva a pripravenosť na budúcnosť: Biometán a Vodík

Kľúčovou výhodou prezentovaných technológií je ich flexibilita a pripravenosť na prechod k obnoviteľným plynom. Investícia do modernej plynovej infraštruktúry a spotrebičov tak predstavuje udržateľné a dlhodobé riešenie.

• Biometán: Ako chemicky identický ekvivalent ZP, vyrobený z obnoviteľných zdrojov, môže byť biometán spaľovaný vo všetkých uvedených technológiách už dnes a to bez potreby akýchkoľvek technických úprav. Jeho využitie umožňuje okamžitú dekarbonizáciu a zníženie uhlíkovej stopy pri zachovaní existujúcej infraštruktúry.
• Vodík: S postupným rozvojom vodíkového hospodárstva sa počíta s primiešavaním vodíka do distribučnej siete ZP. Moderné plynové spotrebiče sú už dnes vyvíjané a certifikované ako "H2-Ready", čo znamená, že sú schopné bezpečne a efektívne spaľovať zmes ZP s prímesou vodíka (typicky do 20 %). V dlhodobom horizonte sa počíta s prechodom na spaľovanie 100% vodíka, najmä v prípade zariadení s vyšším výkonom, ako sú paroplynové cykly. V prípade palivových článkov znamená priame využitie čistého vodíka odstránenie potreby reforméra, čo zjednoduší konštrukciu a ďalej zvýši ich už aj tak vysokú elektrickú účinnosť.



Záver

ZP je mimoriadne všestranné nízkoemisné palivo, ktoré poháňa širokú škálu technológií od osvedčených a dostupných až po tie najmodernejšie. Schopnosť plynových technológií poskytovať teplo, chlad aj elektrickú energiu s vysokou účinnosťou, vysokou prevádzkovou spoľahlivosťou, dlhou životnosťou a s relatívne nízkymi emisiami CO2, ich stavia do pozície dôležitého partnera pre energetiku 21. storočia. Vďaka plnej kompatibilite s biometánom a pripravenosti na integráciu vodíka predstavujú investície do týchto technológií robustný a flexibilný most, ktorý zabezpečuje rozumný prechod k dekarbonizovanej a udržateľnej energetickej budúcnosti.

Autor: Ing. Radovan ILLITH, PhD., SPP – distribúcia, a.s.
