Pracovisko architekta (ergonomická kancelária) - stoly - test 1

Aby sa nám čo najlepšie robilo...
Pracovisko architekta (ergonomická kancelária) - stoly - test 1

Sme architekti. Patríme k ľuďom, ktorí trávia najviac času “za stolom”, pri počítači, za monitorom, v rôznych polohách sedenia (státia, ležania, kľačania…).

V budovách a v uzavretých miestnostiach trávime nielen drvivú väčšinu pracovného času, ale aj celého života. Práve tu je zrejmý veľký význam práce architektov. Veď väčšina všetkých slušných stavieb na Slovensku vzniká na našich stoloch. Navrhujeme nielen stavebnú časť a usporiadanie priestorov, ale aj ich vybavenie.

Podľa štatistík (napr.: Alan Hedge, Cornell University, College of Human Arts, Ithaca) má problémy s chrbtom 80 percent zamestnancov kancelárií, či zákazníckych centier. Vieme tomu trochu pomôcť? Asi áno.

Mali by sme sa čo najintenzívnejšie zaujímať o ergonómiu pracovného prostredia. O to, ako ho čo najlepšie navrhnúť a usporiadať. Tak, aby práca bola efektívna. Aby mala čo najmenšie negatívne vplyvy na naše zdravie. Aby sme sa do práce tešili. Aby pracovné prostredie bolo dobré v širokom spektre vlastností. Nielen zdravé, príjemné a pekné, ale zároveň aj  podnetné, zaujímavé, motivujúce a zábavné…

Nie je nič lepšie, ako vlastná praktická skúsenosť. Preto začíname so svojimi partnermi reálne fyzické testovanie čo najvhodnejšieho pracoviska pre architekta (i pre ostatných ľudí, ktorí pracujú prevažne v kancelárii “za stolom”). Prebiehajúceho projektu pri testovaní sa zúčastňujú uznávané subjekty v oblasti výroby nábytku (Techo, Myotis, Kinnarps, Wiesner-Hager, LD Seating, Rim...). Takisto testujeme aj zariadenia v oblasti príslušenstva, ktoré každý architekt, či iná tvorivá profesia k svojej práci potrebuje (napr. PC, užitočné periférie a ďalšie potrebné nástroje pre prácu)...



Stoly do kancelárie / ateliéru

Možná podoba pracovných (i iných) stolov pre použitie v kancelárii je veľmi široká. Na príkladoch skúsime predstaviť zástupcov jednotlivých skupín, ktoré máme možnosť vyskúšať.



Štandardný pracovný stôl

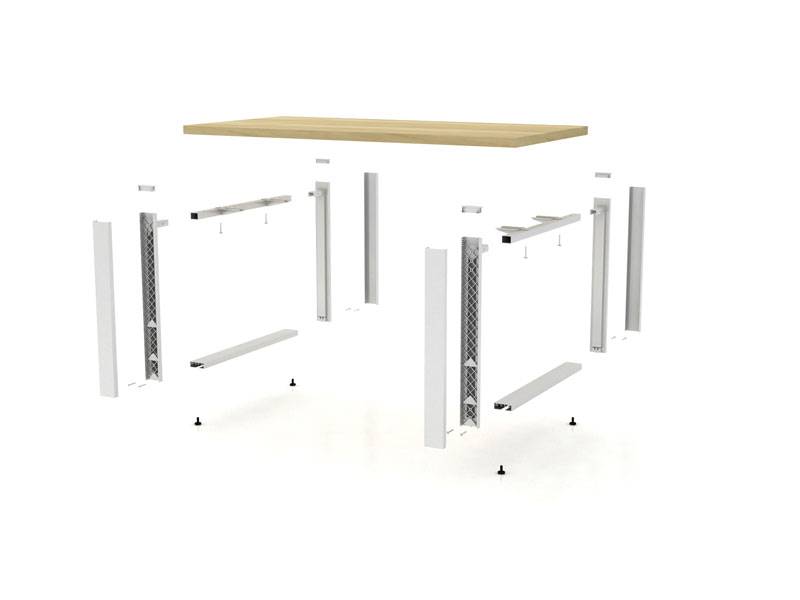

Má byť prehľadný, čistý, robustný. Modifikovateľný do rôznych zostáv a priestorových usporiadaní. Typickým predstaviteľom je testovaný stôl Techo zo série W.O.T. Je to základ prepracovaného (a zároveň jednoduchého) modulárneho systému, z ktorého je možné urobiť a vyskladať “univerzálne” pracovné zostavy.

Dôležitou zásadou dobre organizovaného pracoviska je, že na pracovnom stole by malo byť čo najmenej vecí - len to najnutnejšie a najčastejšie používané. Ostatné prvky, ktoré nie sú potrebné (alebo ich nechceme vidieť) by sa mali dať uschovať buď priamo v stole, alebo  v kontajneroch pracovného stola.

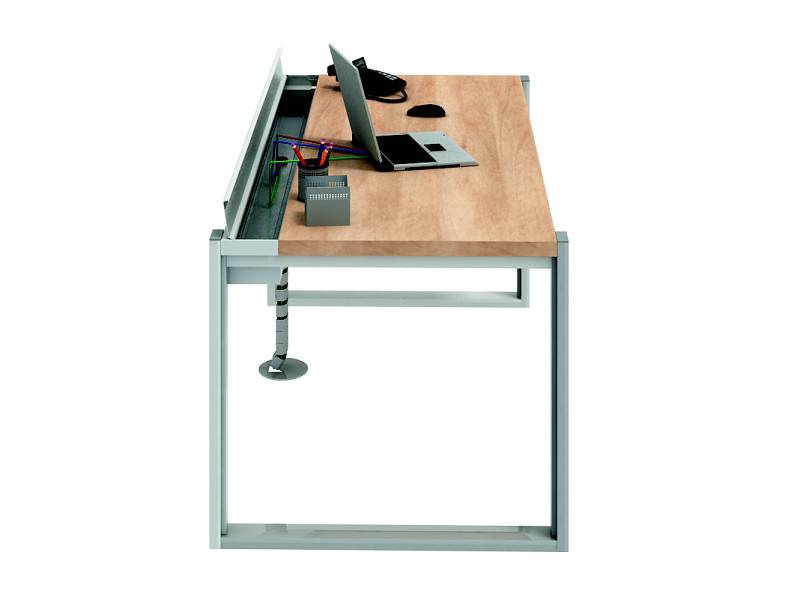

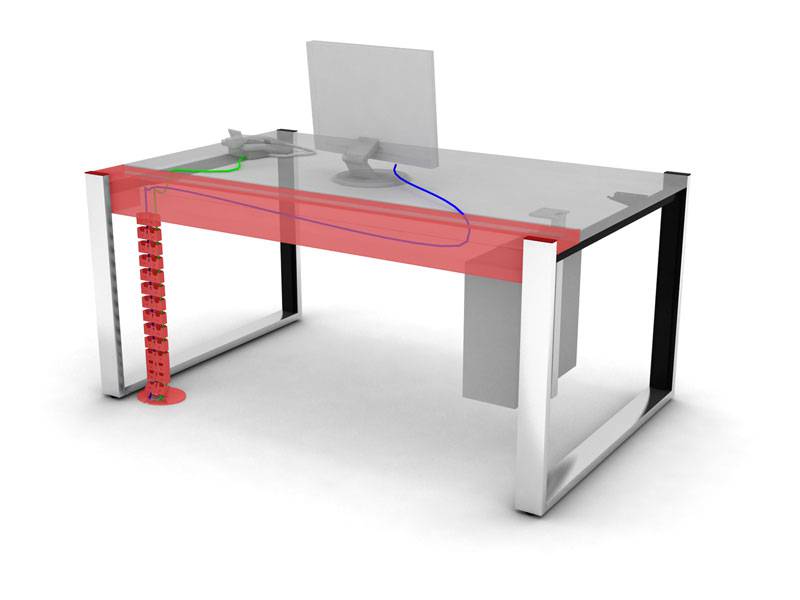

Pri testovanom modeli W.O.T. sa nám páčil priestranný, integrovaný “inštalačný žľab” na celú šírku stola s vyklápacím vekom, v ktorom sa dajú skryť všetky nie veľmi vábne inštalačné zariadenia, potrebné pre napojenie elektronických zariadení (...vrátane predlžovačiek, napájacích zdrojov a pod.). Priamo v tomto kanáli môžeme urobiť aj všetky vzájomné prepojenia používaných elektrozariadení. Takisto sa dovnútra dajú odložiť aj iné prvky a predmety, ktoré potrebujeme mať poruke. Jednoducho je to priestor na všetko, čo nechceme vidieť a potrebujeme to schovať, prípadne zapojiť tak, aby nás to nerušilo.  Sympatické je, že všetko je v jednej rovine. Bez výstupkov, bez prechodiek, iba s čistou lineárnou štrbinou, cez ktorú môžeme na hociktorom mieste prepojiť káblom akékoľvek zariadenie na stole - so skrytým obsahom vnútri žľabu.

Náš testovaný model mal základnú produkčnú podobu. Jednoduché ortogonálne tvary a bielu farbu. Je stelesnením klasického kancelárskeho pracovného stola vo svojej elementárnej podobe. Výborne slúži svojmu účelu. Za zmienku stojí, že autormi už aj časom overeného funkčného dizajnu sú českí kolegovia, architekti Petr Kolář a Aleš Lapka.



Štandardný výškovo polohovateľný pracovný stôl

Potešiteľným trendom posledných rokov je možnosť prispôsobovania pracovného miesta jednak priamo fyziologickým parametrom konkrétnych používateľov, alebo čoraz častejšie využívaná dynamická možnosť zmeny polohy pracovnej pozície priamo počas pracovného nasadenia.

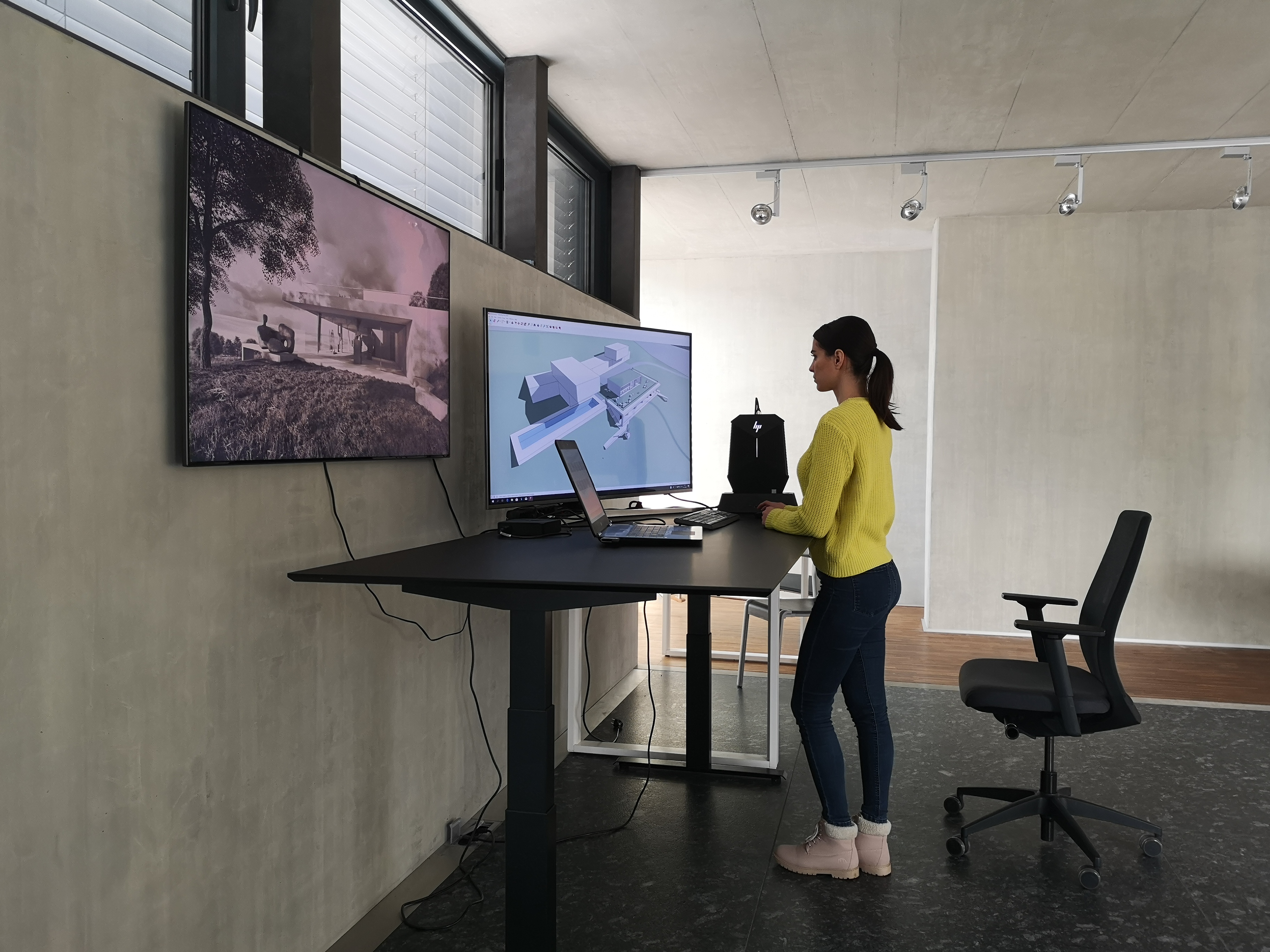

Pri práci môžeme sedieť, stáť, kľačať, alebo dokonca aj ležať :-) A to všetko za jedným stolom, na jednom pracovnom mieste. Každú chvíľu inak. Podľa toho, akú máme náladu, alebo podľa druhu vykonávanej činnosti.

Je to umožnené masovým rozšírením potrebných servopohonov, ktoré umožňujú omnoho komfortnejšiu zmenu parametrov pracovných stolov oproti klasickým polohovateľným riešeniam nastaviteľným vlastnou silou používateľa.

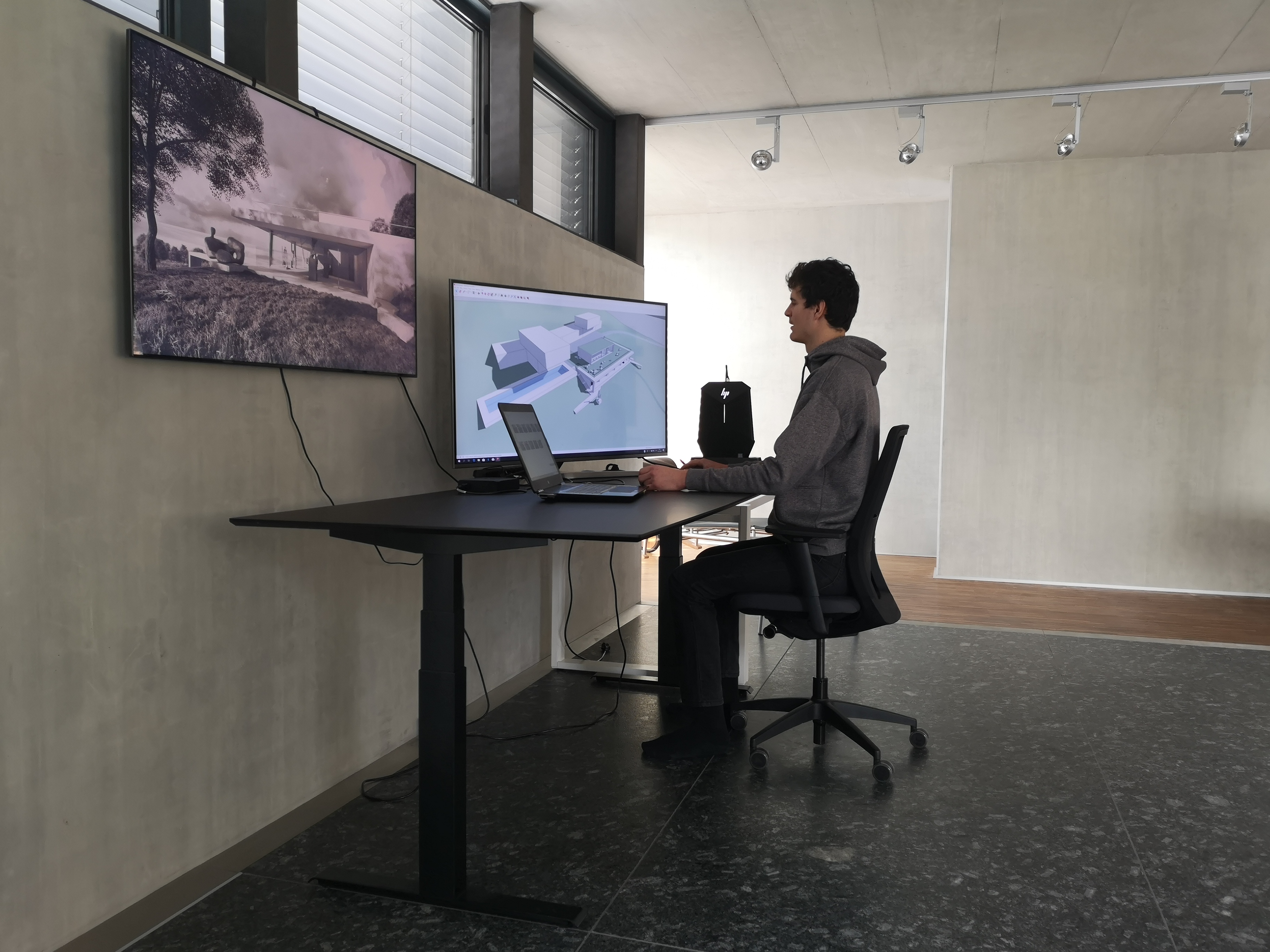

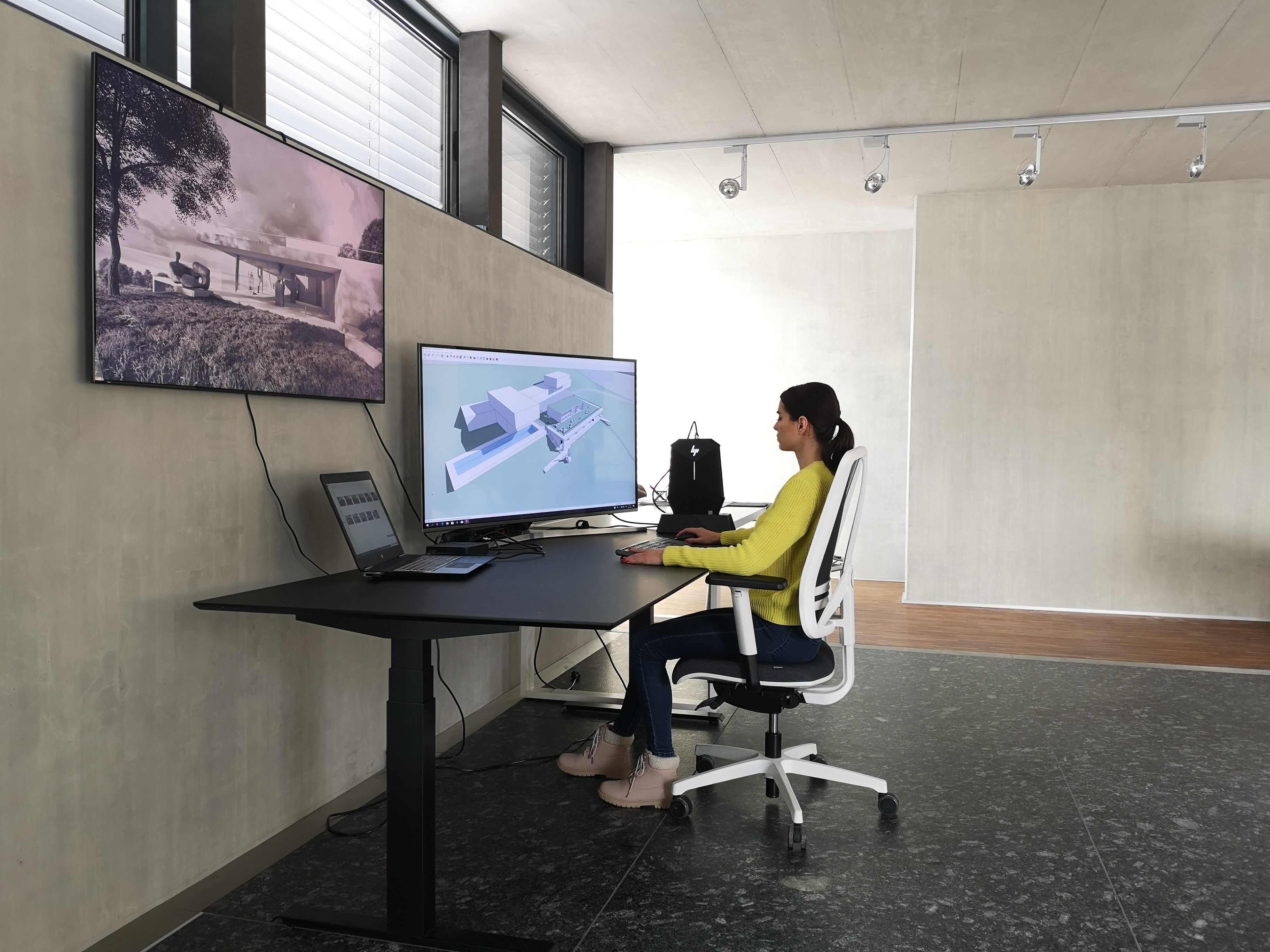

Typickým predstaviteľom výškovo polohovateľného pracovného stola je je takisto z produkcie spoločnosti Techo, vychádzajúci zo série Alfa Up. Testujeme zostavu s matnou čiernou kompaktnou doskou trochu väčších rozmerov, ako býva štandardom. Tvarovo minimalistická pracovná doska, so skosenými bočnými hranami po obvode (opticky ešte zoštíhľujúcimi “nožový” bočný profil) je pripevnená na plynule výškovo ovládateľných nohách.

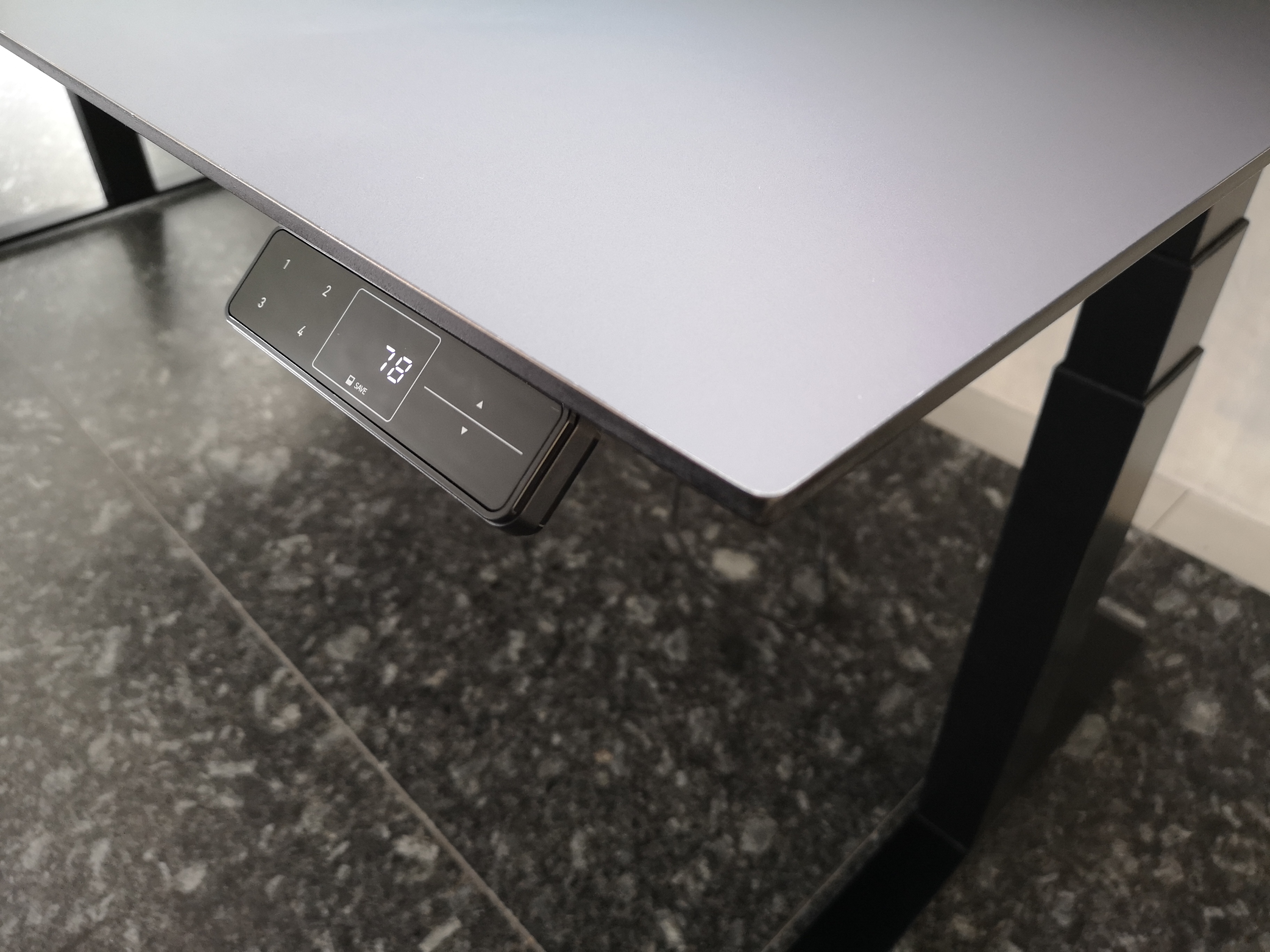

Elektrický servopohon je ovládaný dotykovým tlačidlom na pravej strane stola. Ovládač má kvôli prehľadnosti a presnosti polohovania aj displej priebežne udávajúci aktuálnu výšku pracoviska. Je možné predvoliť si dopredu tiež štyri najčastejšie používané výšky pracovnej dosky.

Hoci je stôl tvarovo a geometricky minimalistický, rozmery sú celkom slušné. Pracovná plocha má pôdorysný rozmer 210 x 100 cm, a jej výšku nad podlahou je možné nastaviť v rozmedzí medzi 62 do 128 cm nad úrovňou podlahy. V redakcii máme kolegov a kolegyne v rozmedzí výšok od 166 do 204 centimetrov. Celkom slušné vzrastové rozpätie.

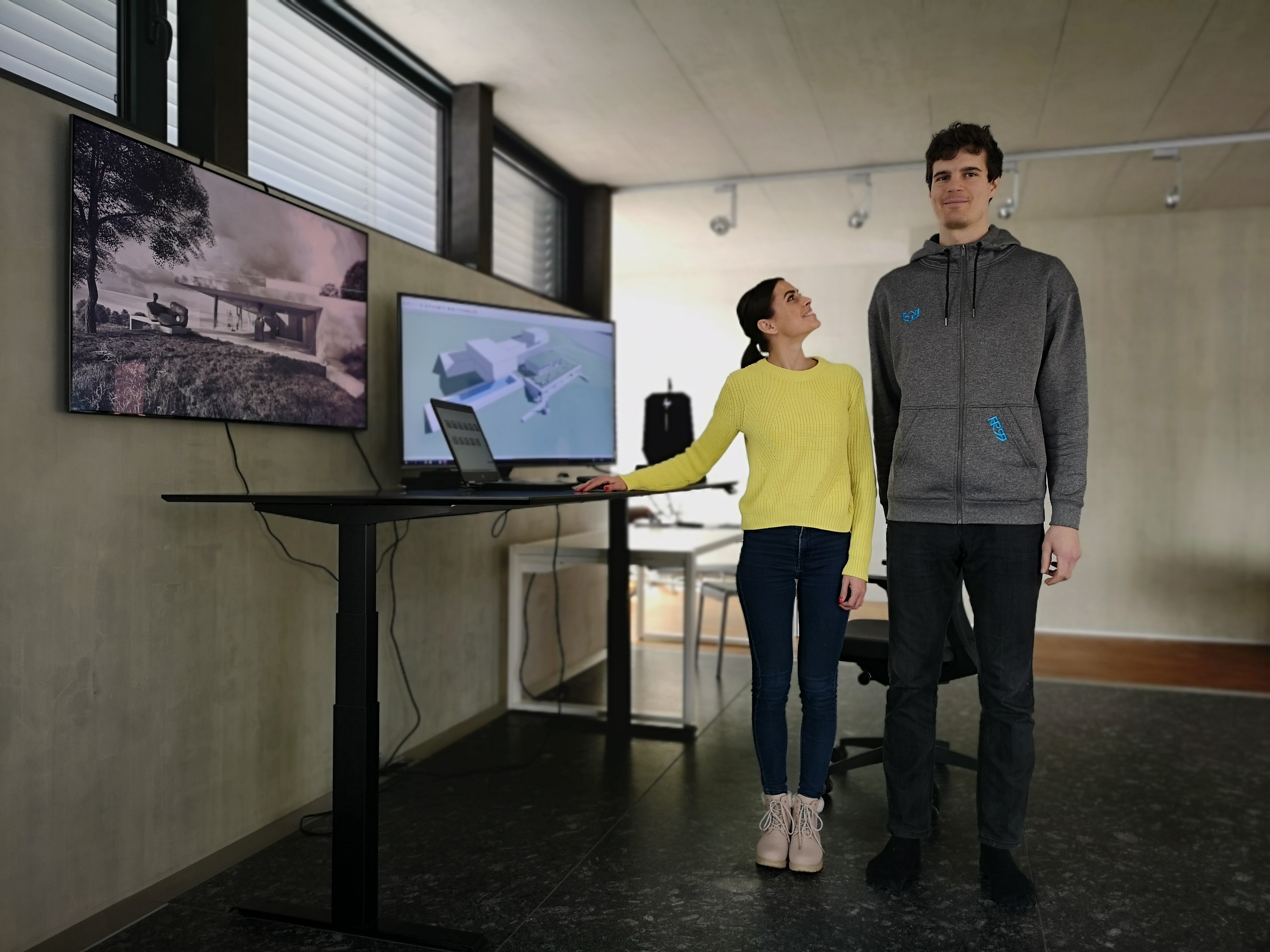

V kanceláriách / ateliéroch pracujú ľudia rôznych veľkostí
V kanceláriách / ateliéroch pracujú ľudia rôznych veľkostí

Je zrejmé, že štandardné stoly nie sú schopné vyhovieť všetkým. Pri tomto stole sa však nikto nesťažoval, že sa necíti komfortne. Investícia do elektricky ovládaného stola je síce o niečo vyššia ako u štandardných riešení, profity sú však omnoho zaujímavejšie. Jednak v tom, že nemusíme kupovať rôzne nábytky pre rôznych ľudí. A zároveň aj v tom, že samotné pracovisko konkrétneho pracovníka sa posúva do inej kvalitatívnej úrovne.

Testovaný stôl sme si v redakcii (ateliéri) veľmi obľúbili. Oproti štandardným pracoviskám je práca za výškovo polohovateľným stolom určite zdravšia, ergonomickejšia a pracovná poloha lepšie prispôsobiteľná rôznym činnostiam. Či už klasická práca za počítačom, alebo kreslenie a skicovanie voľnou rukou, práca na modeloch, prezentácia diel i rozpravy a diskusie (dokonca aj pitie kávy…) sa dajú vykonávať v “tej najlepšej polohe”. Vhodnú polohu si môžeme hocikedy (jemne, alebo dynamickejšie) výškovo dolaďovať. Dá sa robiť v rôznych pracovných polohách. Aj netradičných :-)

Veľmi sa nám osvedčil väčší rozmer pracovnej dosky. V každom ateliéri by mal byť minimálne jeden veľký stôl. Ešte lepšie je, ak je aj výškovo nastaviteľný. Aj nie typické kancelárske činnosti, ako sú napr. kompletáže výkresov, práca na modeloch, “výrobáky”… sú omnoho príjemnejšie, ak sa pri nich nemusíme zohýnať, ale vieme si nastaviť vždy ideálnu výšku.

Na začiatku sme sa trochu báli matnej čiernej pracovnej dosky. Architektonicky zaujímavý farebný variant sa bez problémov ujal. Matný čierny povrch javí schopnosť potláčať “fľakatosť povrchov” vznikajúcu od odtlačkov prstov a rúk pri bežnom používaní. (Pri väčšine čierneho nábytku práve jeho zraniteľnosť v praktickom používaní bola v minulosti veľkým problémom).

Stôl od Techa aj po niekoľkomesačnom denodennom intenzívnom používaní je stále vo výbornej fyzickej kondícii. Urobil si veľmi dobré meno. Kto skúsil možnosť polohovania, ten by sa už nerád vrátil späť ku klasike.



Špeciálne riešenia polohovateľných pracovných stolov


Problematika vhodnej podoby pracoviska pre prácu architekta nás zaujíma už dlhodobo. Každý profesionál cíti, že používaná forma pracovného prostredia má citeľný vplyv aj na jeho osobné zdravie aj na jeho výkon a pohodu pri práci. Je to citeľnejšie, každým odžitým rokom. A tak rozmýšľanie nad úpravami pracoviska sa nevyhlo ani nám.

“Ideálne pracovisko” nejestvuje. Avšak každý krok smerom k zlepšeniu pracovných podmienok je citeľný a oplatí sa.

Predstavíme aj experimenty, ktoré sú našimi individuálnymi pokusmi urobiť niečo preto, aby sa nám lepšie robilo. Pred viacerými rokmi (keď ešte elektrické polohovanie nebolo celkom bežné) som skúsil (Štefan Moravčík) navrhnúť a vyrobiť si pracovisko, ktoré by zmenilo nutnosť sedenia za pevným stolom. Pri príležitosti tohtoročného testovania sme vyrobili ešte ďalší prototyp, ktorý overuje rozšírené možnosti polohovania. Výsledky nie sú konečnými dizajnovými návrhmi. Sú to skôr demonštračné prototypy určené na praktické overenie funkčnosti riešení.

K ich zhmotneniu nám pomohli dvaja partneri. Jeden patrí k celosvetový lídrom v oblasti vývoja a výroby servopohonov (elektrických aktuátorov) - dánska sploločnosť LINAK. Bola priekopníkom v tejto oblasti i v minulosti a aj dnes je stále v tomto obore referenciou. Druhým je šikovný slovenský výrobca nábytku Myotis, ktorý je nielen technicky zdatný, ale má aj mimoriadny cit pre dizajn a detail. Možno viac napovie jeho stránka www.myotis.sk.

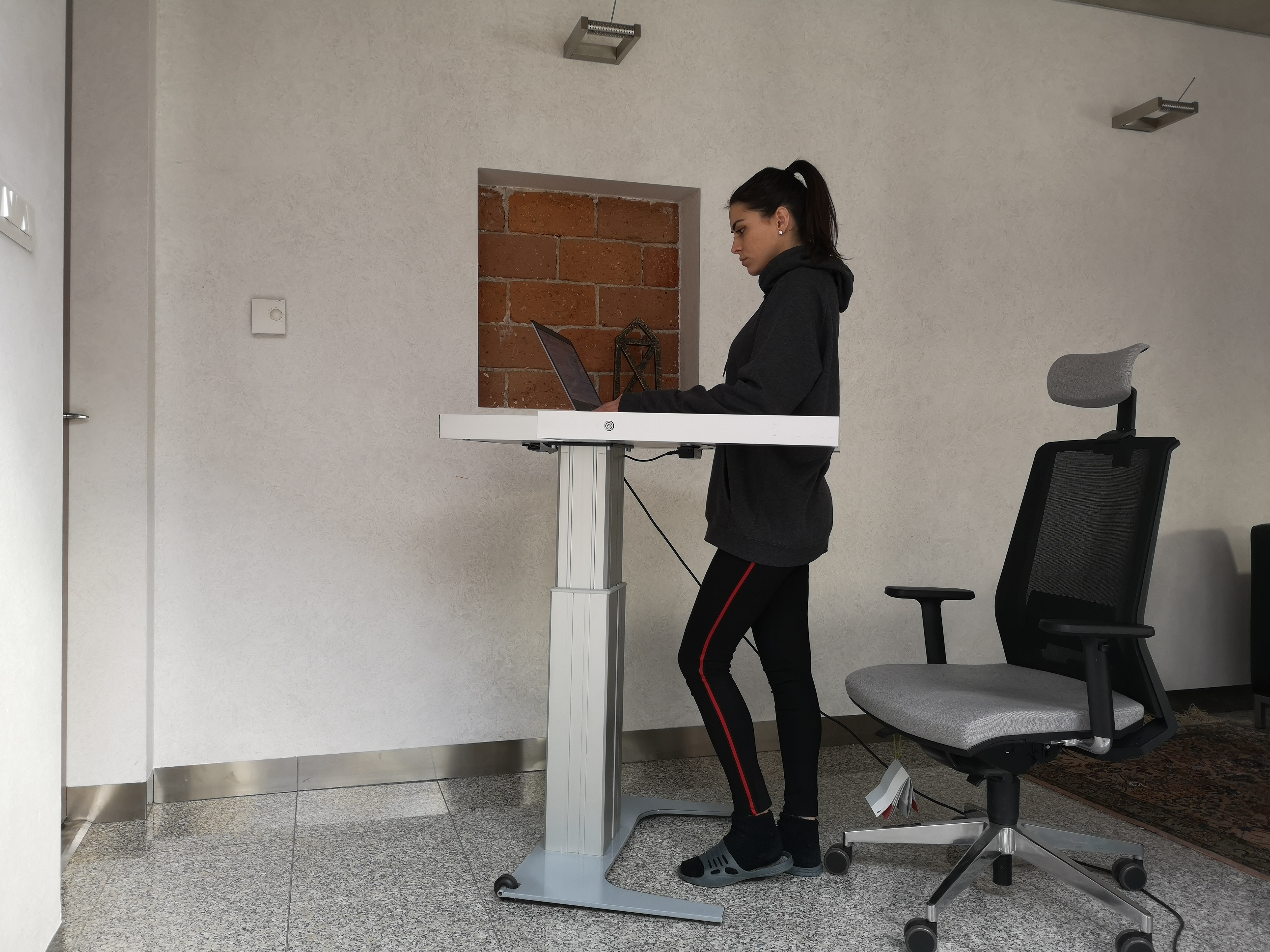

Prvý experimentálny model môžeme pracovne nazvať napr. STEM1. Testujeme ho už vyše sedem rokov. Má nasledovnú podobu:

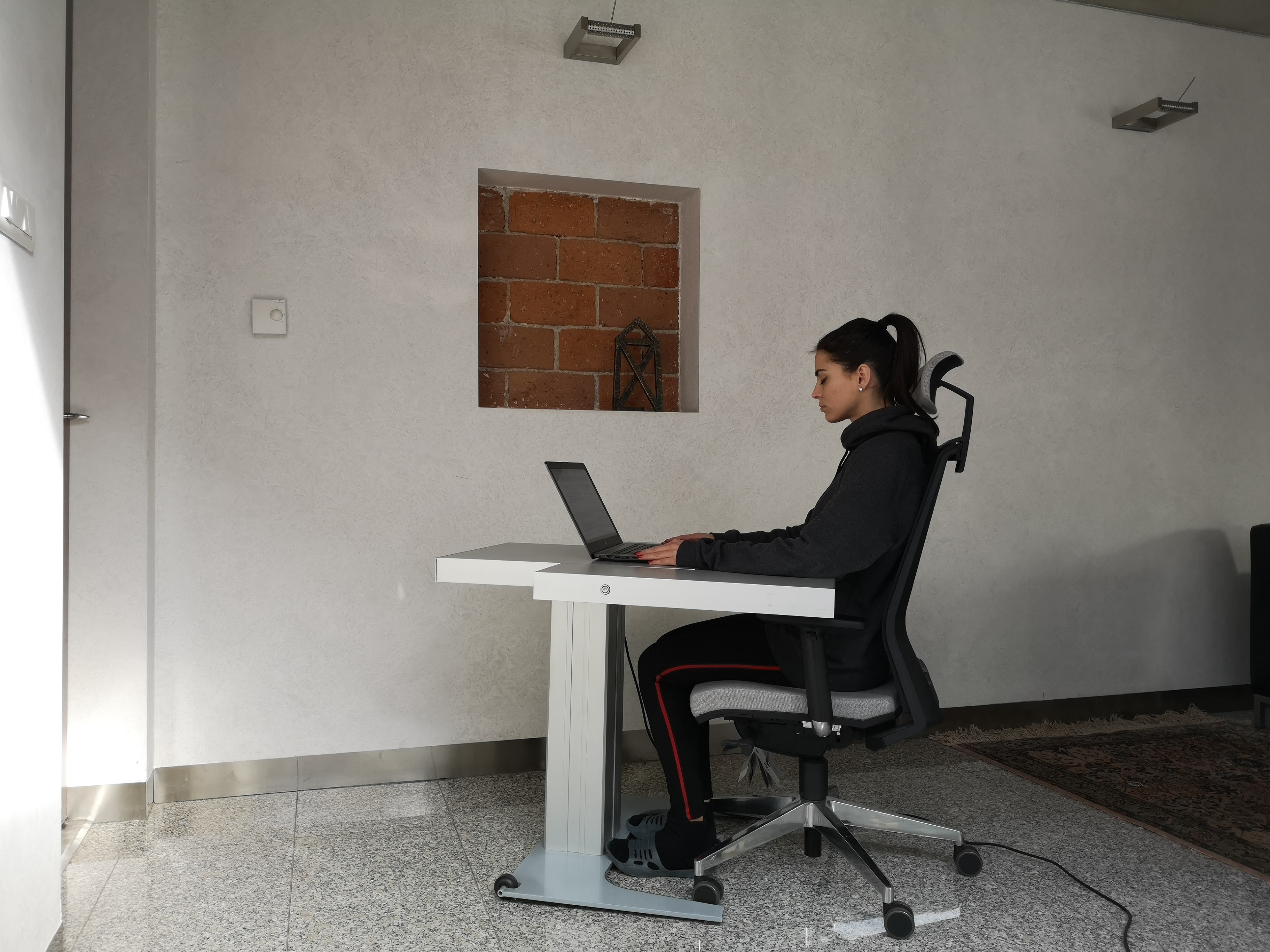

Je to "jednonohý", mobilný (s kolieskami), výškovo polohovateľný pracovný stôl.

Odslúžil si tisíce hodín pracovného nasadenia a stále veľmi dobre plní svoj účel. Bol prvým zariadením na ktorom sme si overovali niektoré špecifické prvky, ktoré sme považovali za vhodné vyskúšať.

Jedným z nich bola otázka “minimálnej” vhodnej veľkosti pracoviska pre prácu za počítačom. Zistili sme, že navrhnutá veľkosť úplne stačí na bežnú kancelársku (architektonickú) prácu. Výnimkou sú samozrejme práce s väčšími papierovými dokumentmi, ktorým sa architekt nevyhne.

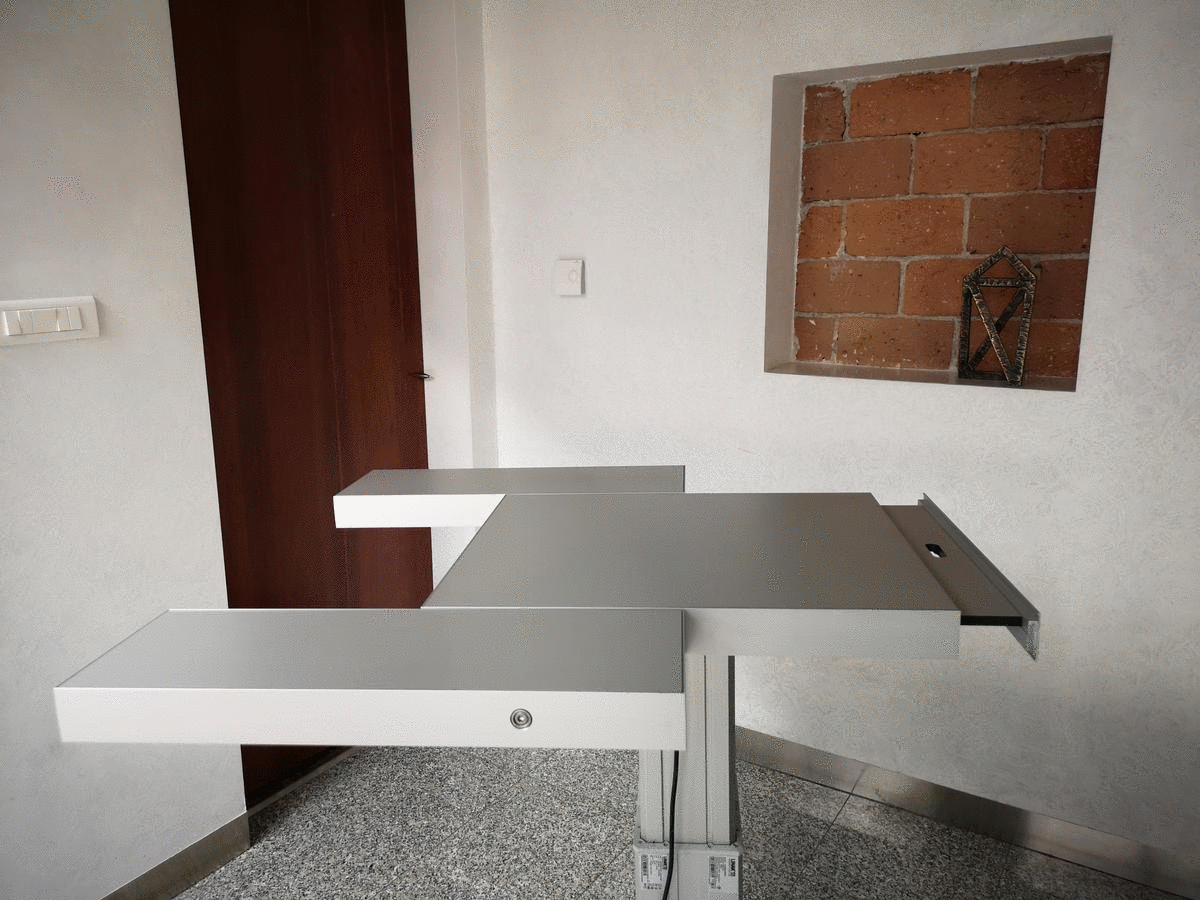

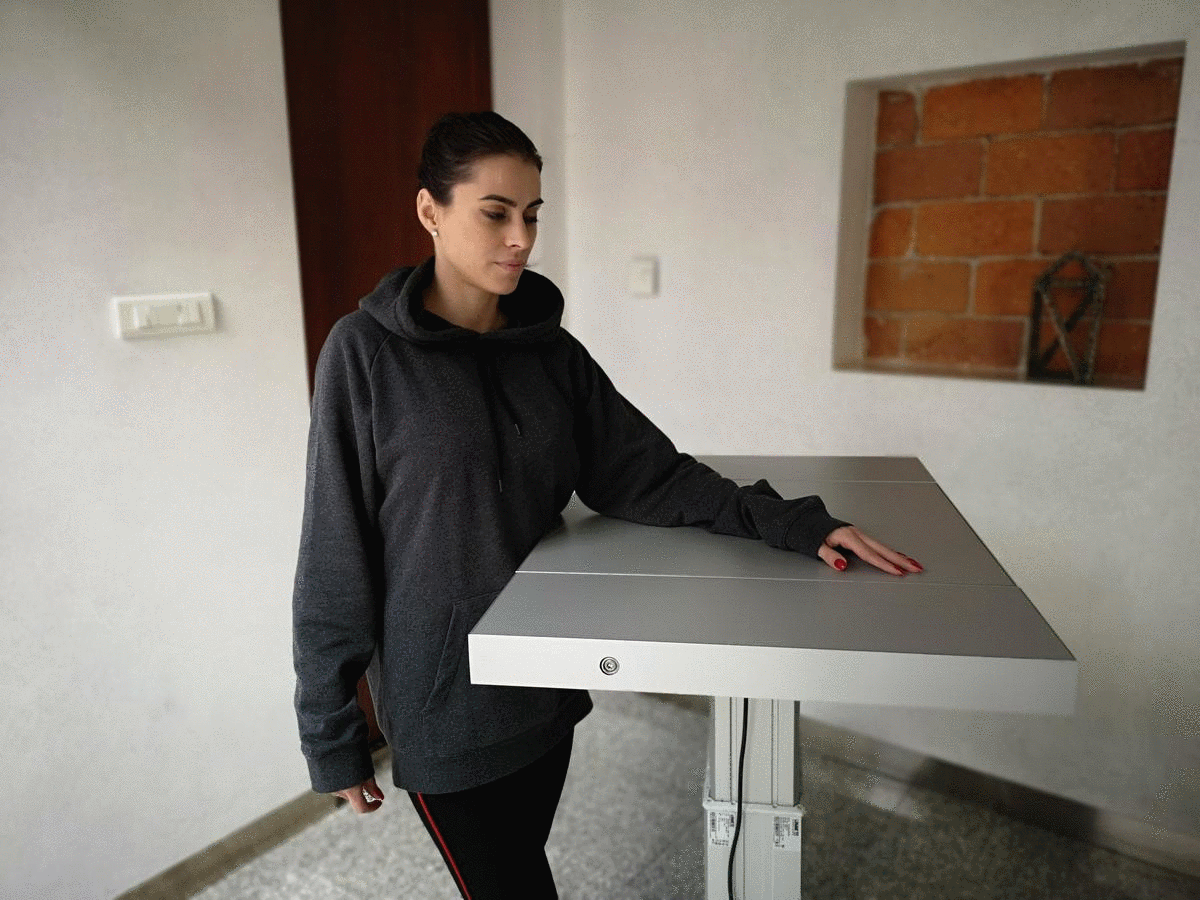

Ďalším prvkom bola flexibilita usporiadania pracovnej dosky. Chceli sme na jednej strane pracovisko malé, kompaktné, pôdorysne čo najúspornejšie. Na druhej strane aj pracovisko ergonomicky čo najviac komfortné a prijateľné pre dlhodobú prácu. Navrhol som podobu “preklápacích podrúčok” vytvorených z bočných častí pracovnej dosky. Keď sú v jednej polohe, stôl má kompaktný obdĺžnikový tvar. Keď sú vyklopené, vytvárajú po stranách tela podporu rúk.  Princíp návrhu vysvetlia najlepšie “pohyblivé obrázky”:

S podobným riešením sme sa zatiaľ pri pracovných stoloch nestretli. Podpora predlaktí pri práci sa ukázala kľúčovou z hľadiska dlhodobej práce pri malých pracovných stoloch. Toto riešenie pokladáme za najväčší prínos tohto modelu. Podmienkou je však možnosť precíznej elektrickej polohovateľnosti, lebo zóna individuálneho komfortu pri podopretí predlaktí sa pohybuje často v milimetrových hodnotách a musí sa dať jednoducho a rýchlo meniť.

Dôležitá je aj primeraná poloha monitora pri práci za počítačom. Pre tento účel slúži výsuvná “polička” - nosič externého monitora. Takéto riešenie je schopné zabezpečiť správny odstup zobrazovacej jednotky od očí pracovníka podľa potreby a zároveň horná plocha stola môže zostať čistá.

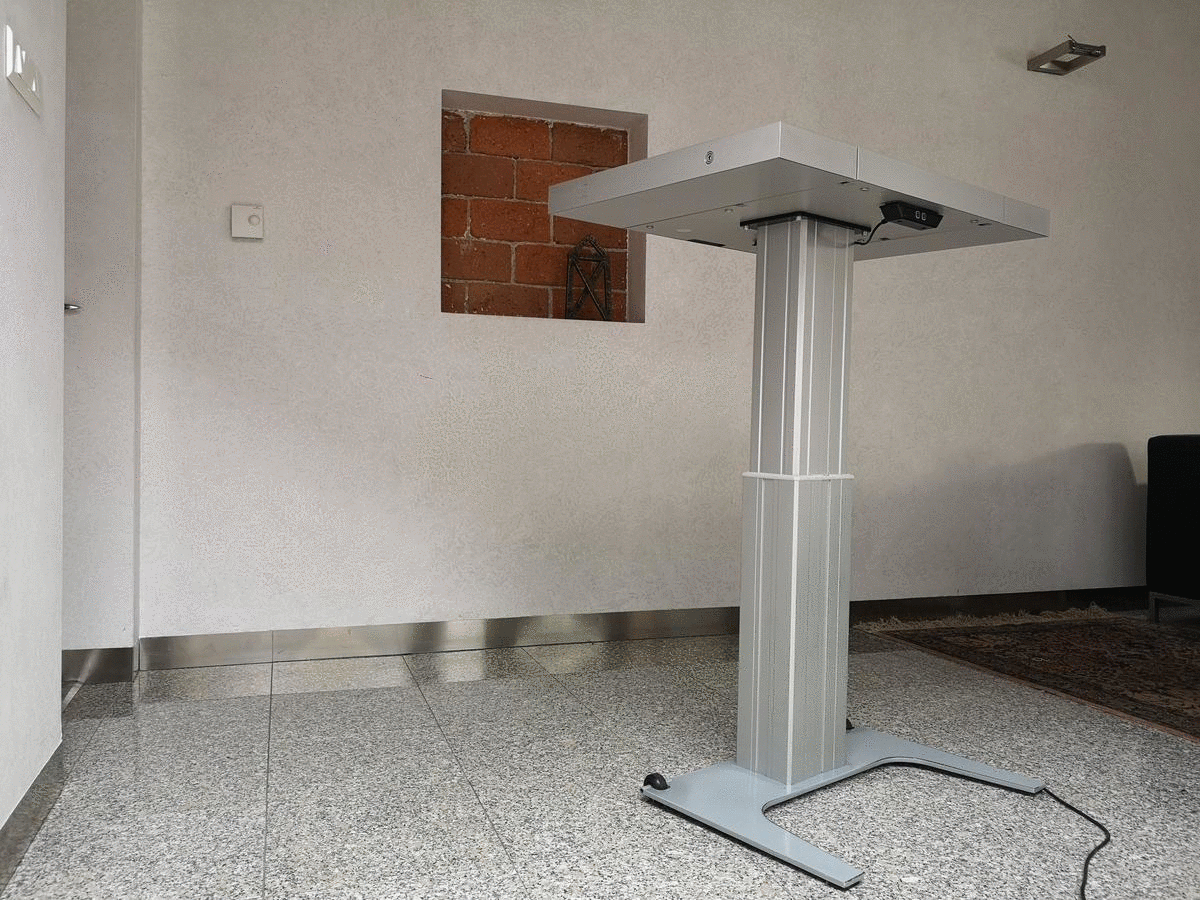

Cieľom bolo vyskúšať aj “jednonohú” podobu výsuvného mechanizmu. Toto riešenie sa ukázalo ako robustné, kompaktné, funkčne bezproblémové a mimoriadne tuhé, schopné prenášať aj veľké “pákové” zaťaženia. Aj jeho stredová poloha vyhovuje prevažnej väčšine pracovných polôh. Pri novom návrhu by som predsa však posunul nosnú nohu ešte viac dozadu a celú pracovnú plochu omnoho odvážnejšie “vykonzoloval” aby vznikol ešte väčší priestor pred nohami pracovníka. Mechanizmus to znesie. Po mnohých rokoch používania môžeme skonštatovať, že takýto koncept pracoviska je životaschopný a perspektívny.

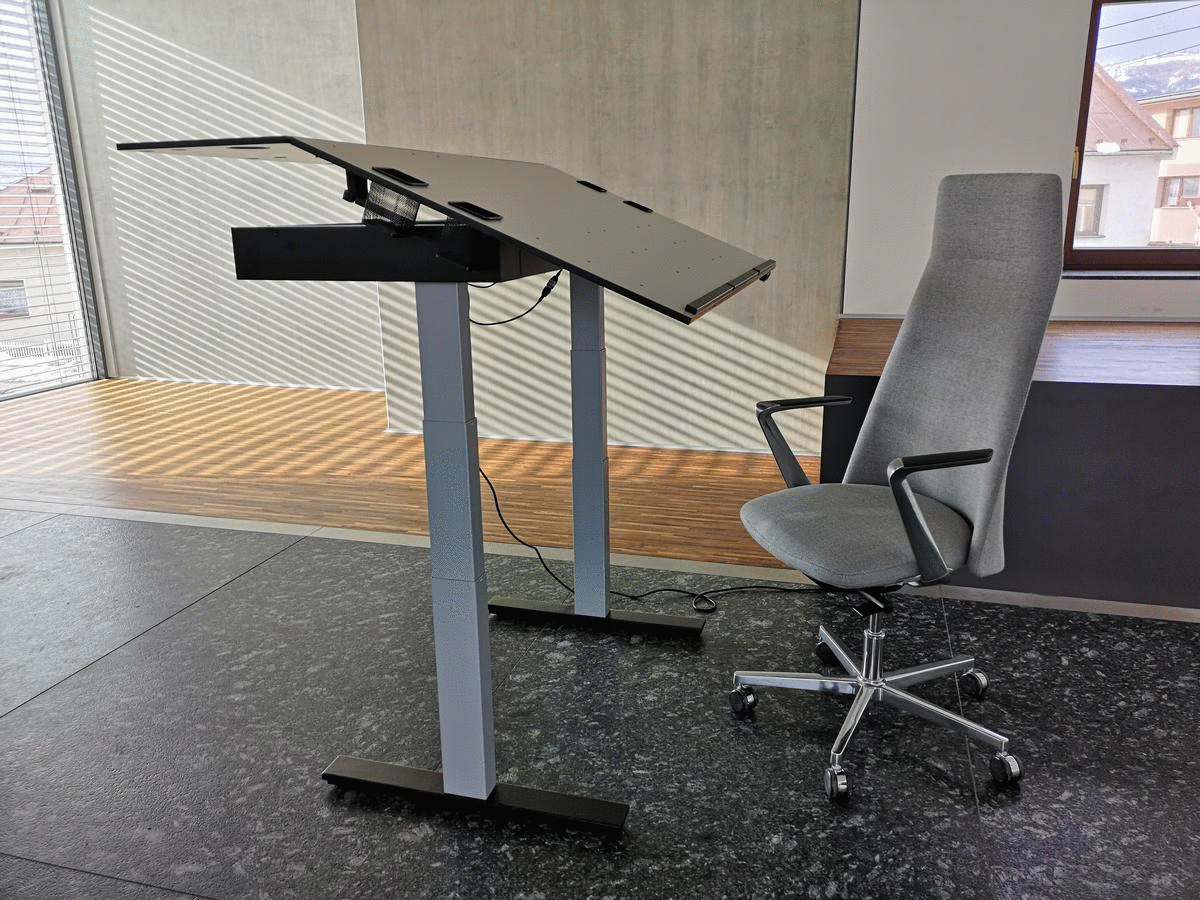

Ďalší model (pracovný názov STEM2), ktorý nám pomohli zrealizovať tí istí partneri (Myotis a LINAK) slúži k overeniu zložitejšej kinematiky polohovania. Skúsili sme aký by mohol byť maximálny komfort nastavenia pracoviska. Umožňuje pohodlné výškové polohovanie...

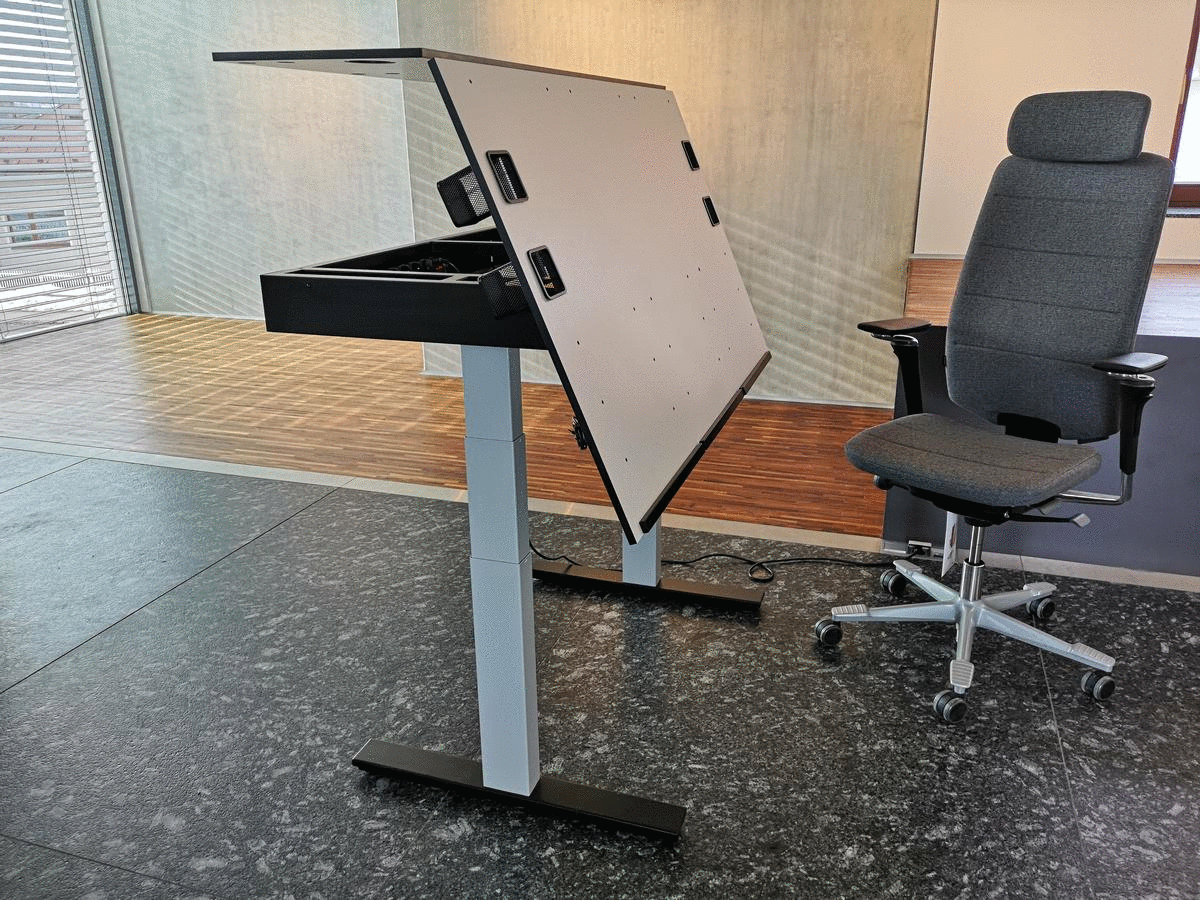

Naviac aj plynulé naklápanie a zároveň tiež automatické udržiavanie vodorovnej polohy plochy určenej pre umiestnenie monitora (externého zobrazovacieho panelu), nezávisle na sklone hlavnej pracovnej plochy. Zabezpečuje to mechanický paralelogram, ktorý udržuje geometriu polohovania v požadovaných vzťahoch.

Sklopená doska umožňuje lepšie vykonávanie niektorých činností. Najmä klasického ručného kreslenia, grafickú prácu na dotykových tabletoch a takisto aj ergonomickejšiu polohu pri viacerých obvyklých kancelárskych činnostiach.


Šikmá poloha dosky však potrebuje zabezpečiť fyzickú zábranu proti zosunutiu predmetov zo stola pri jeho naklápaní.

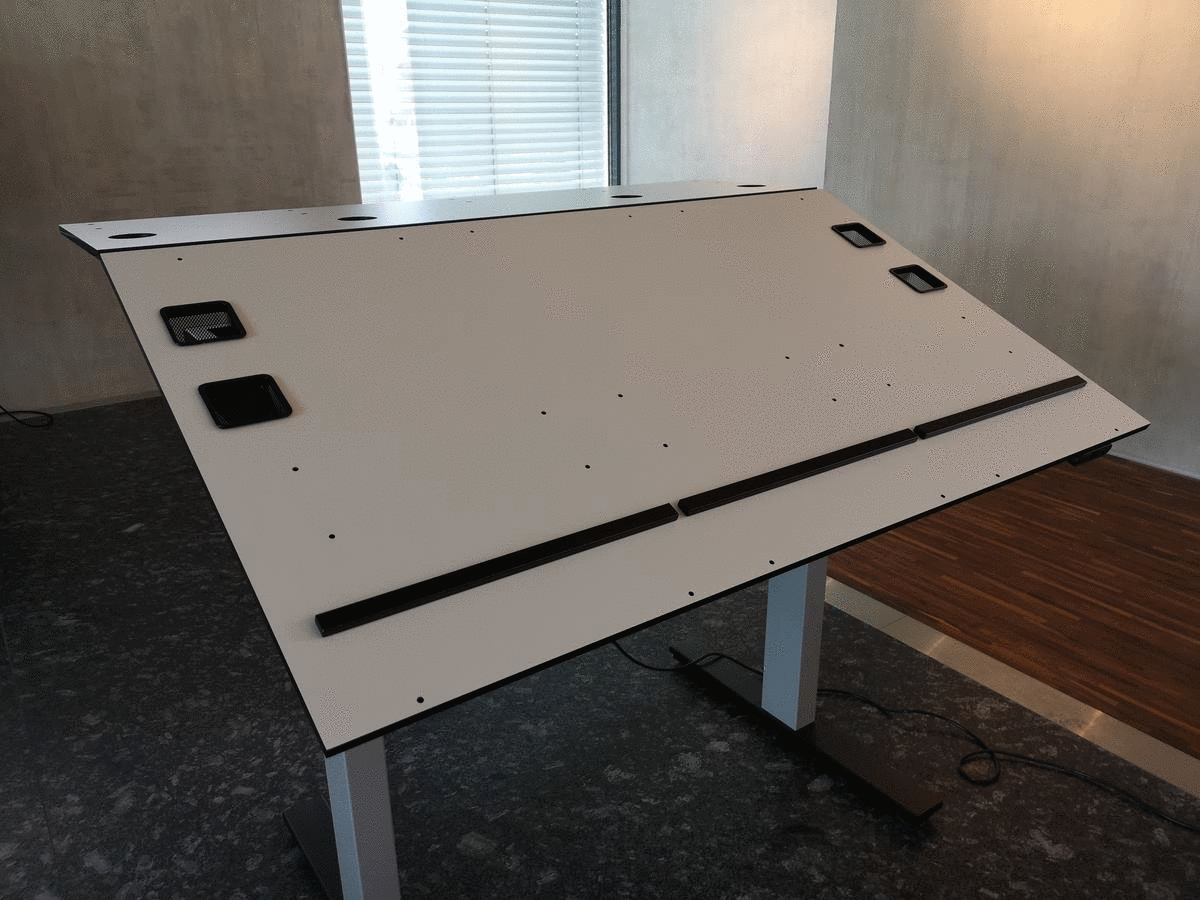

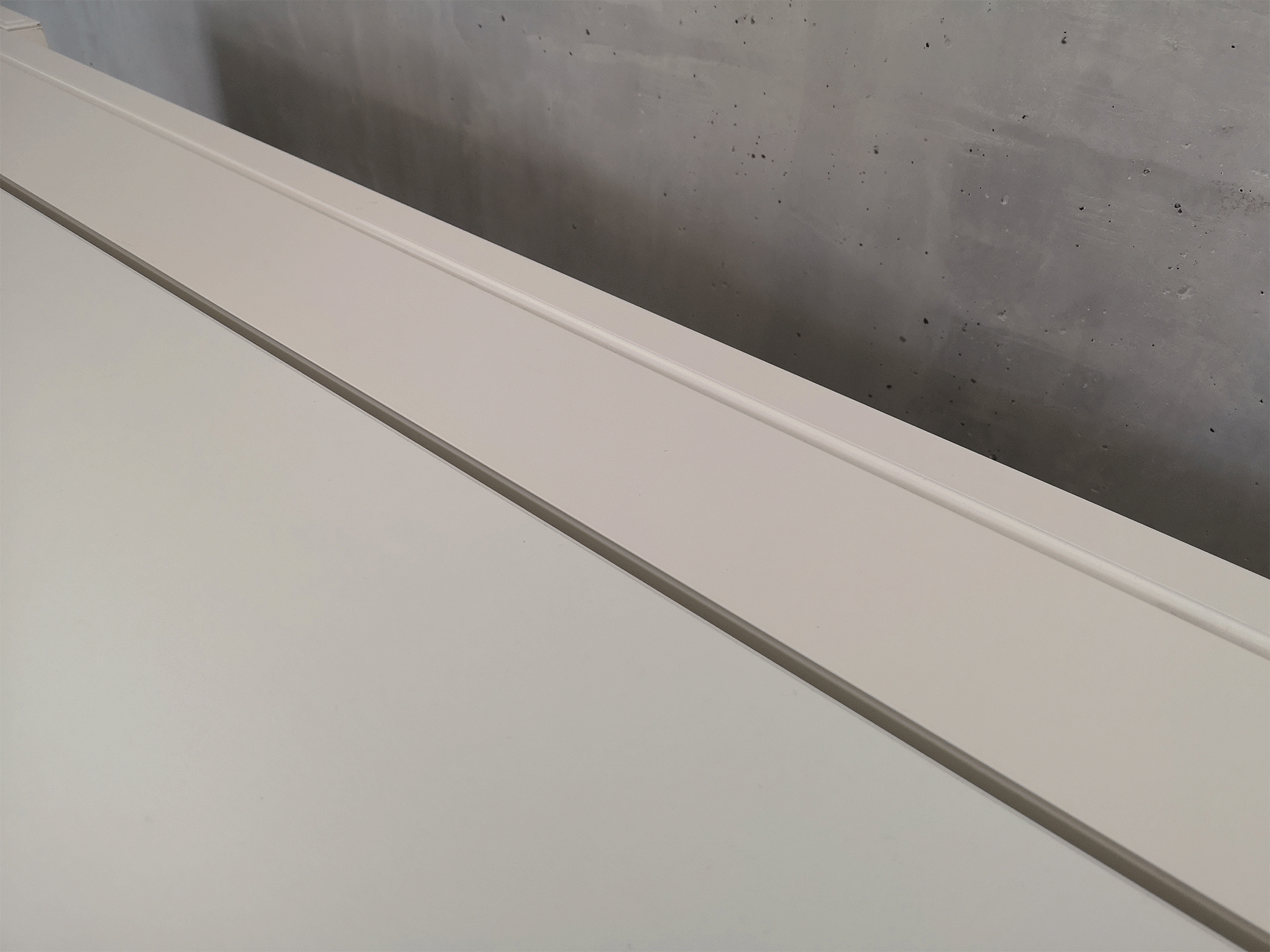

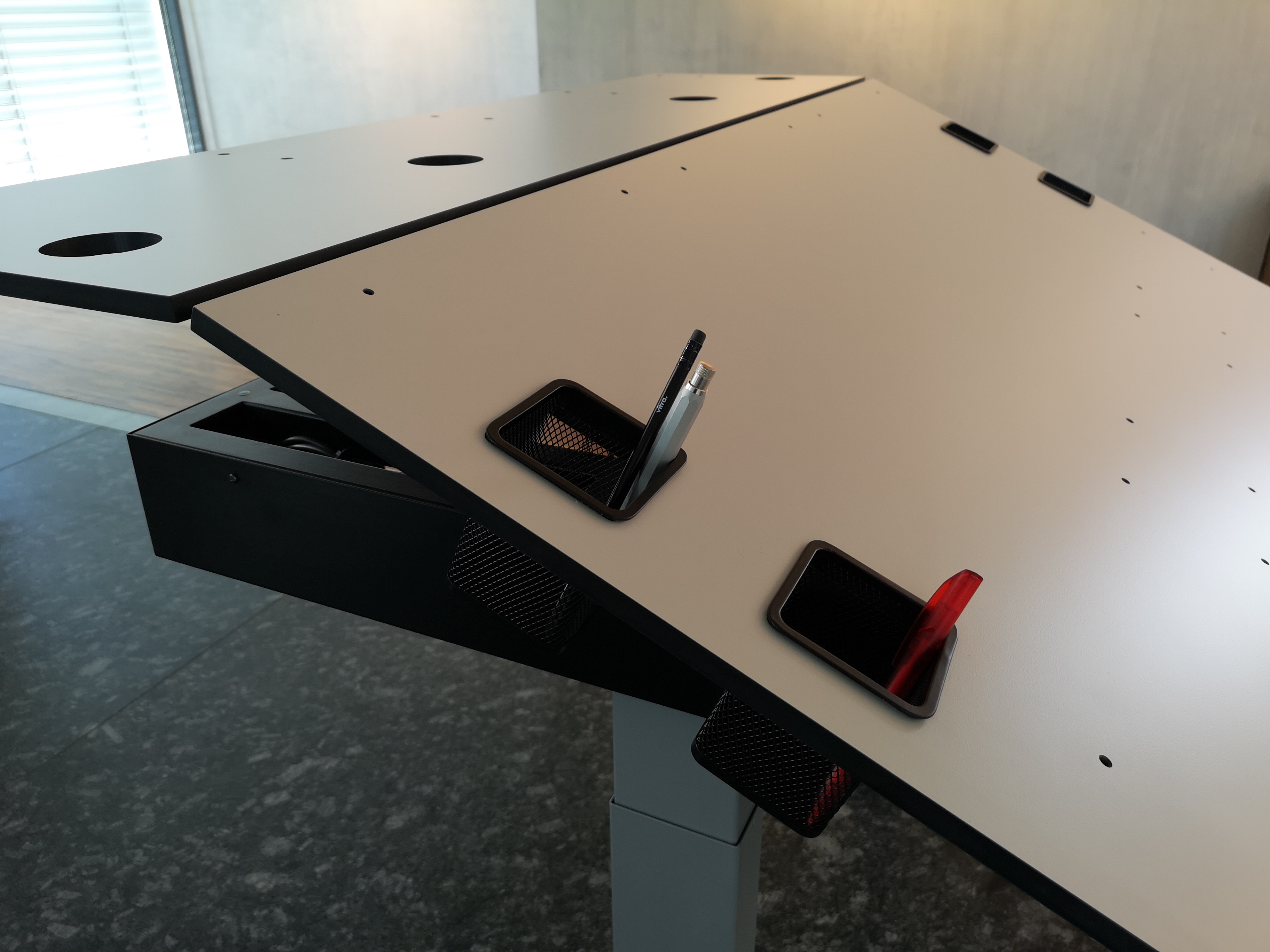

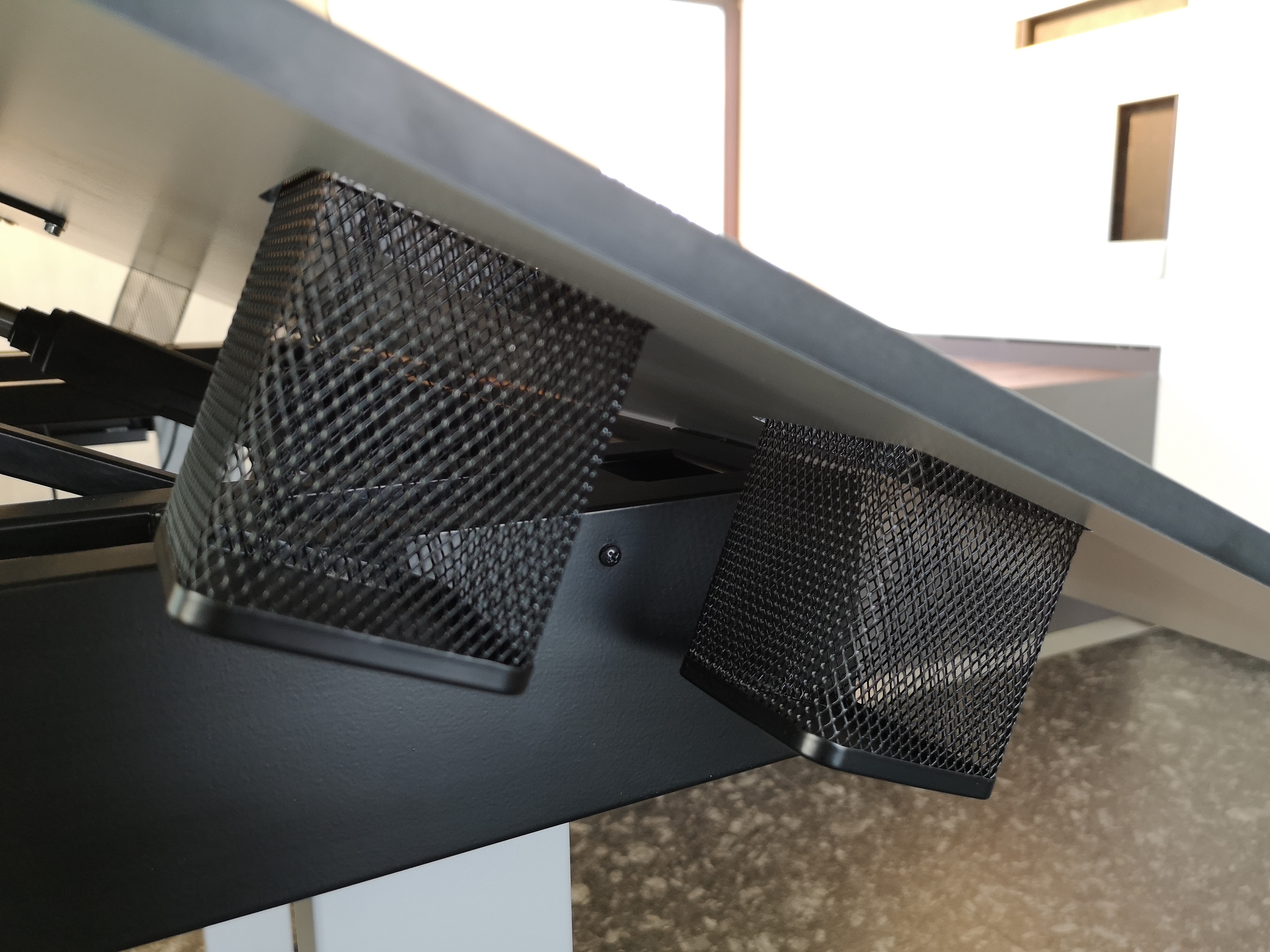

Zábrana proti zosunutiu predmetov pri naklopení pracovnej dosky je zabezpečená premiestniteľnými lištami/zarážkami, pomocou ktorých môžeme vytvoriť na rôznych miestach bariéry brániace pádu predmetov zo stola. Podobne aj odkladacie priestory (pre kresliace pomôcky a drobné predmety) na stole máme vytvorené hlbšími drôtenými košíkmi, z ktorých predmety nevypadnú ani po naklopení dosky, do ktorej sú vsadené.

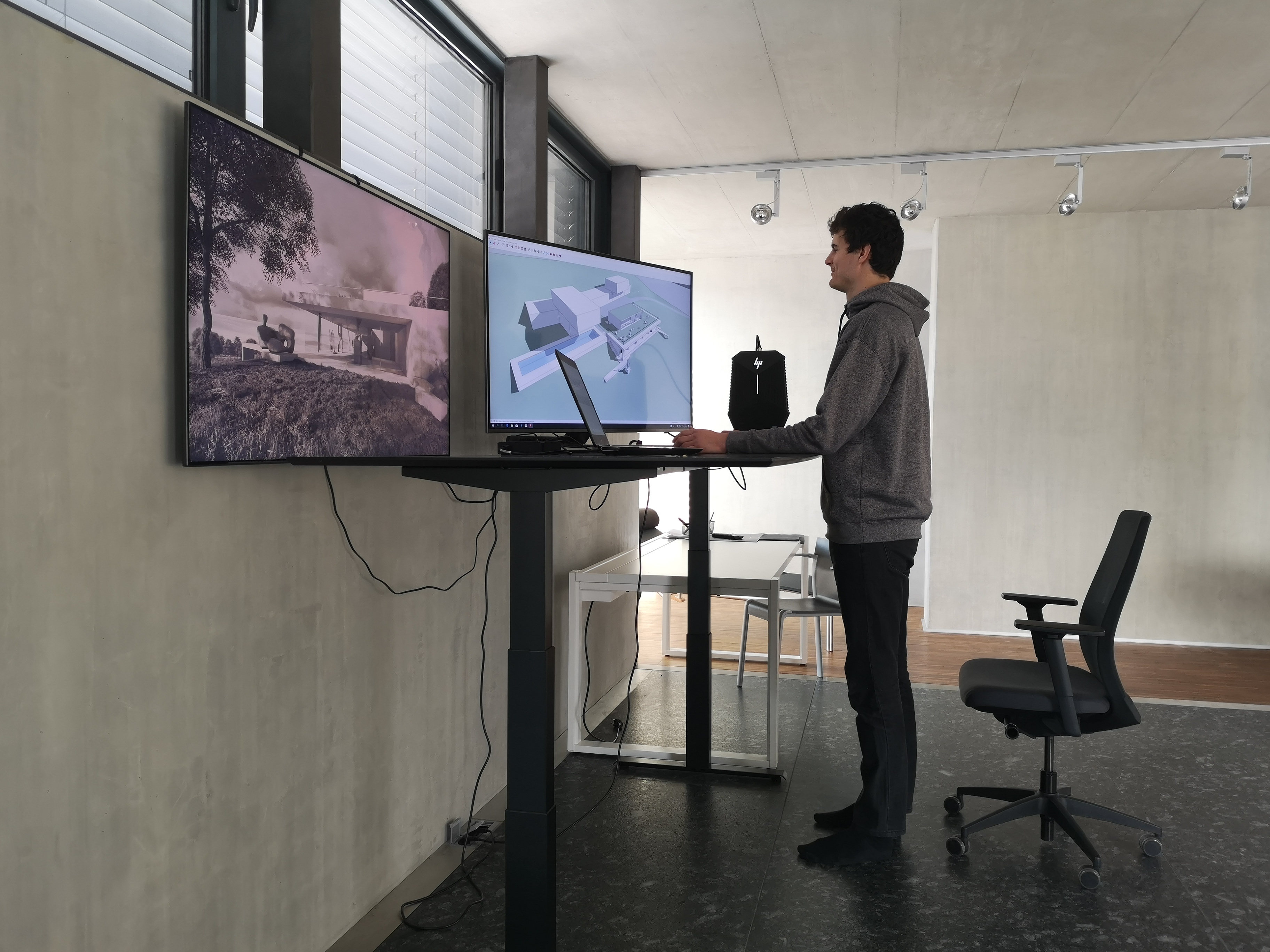

Zdá sa, že zatiaľ všetko funguje podľa predpokladov. Stôl skúšame v plnom pracovnom zaťažení aj v kombinácii s nie celkom bežne používanými 55 palcovými obrazovkami namiesto štandardných monitorov. Javí sa, že by to mohla byť nádejná alternatíva k bežným podobám pracovísk, na ktoré sme zvyknutí. Práve tu by sme chceli špeciálne poďakovať partnerom (Myotis,LINAK), ktorí nám pomohli zhmotniť funkčný model technicky pokročilého pracovného stola, ktorý demonštruje súčasné možnosti univerzálnej prispôsobiteľnosti pracoviska individuálnym požiadavkám rôznych používateľov.

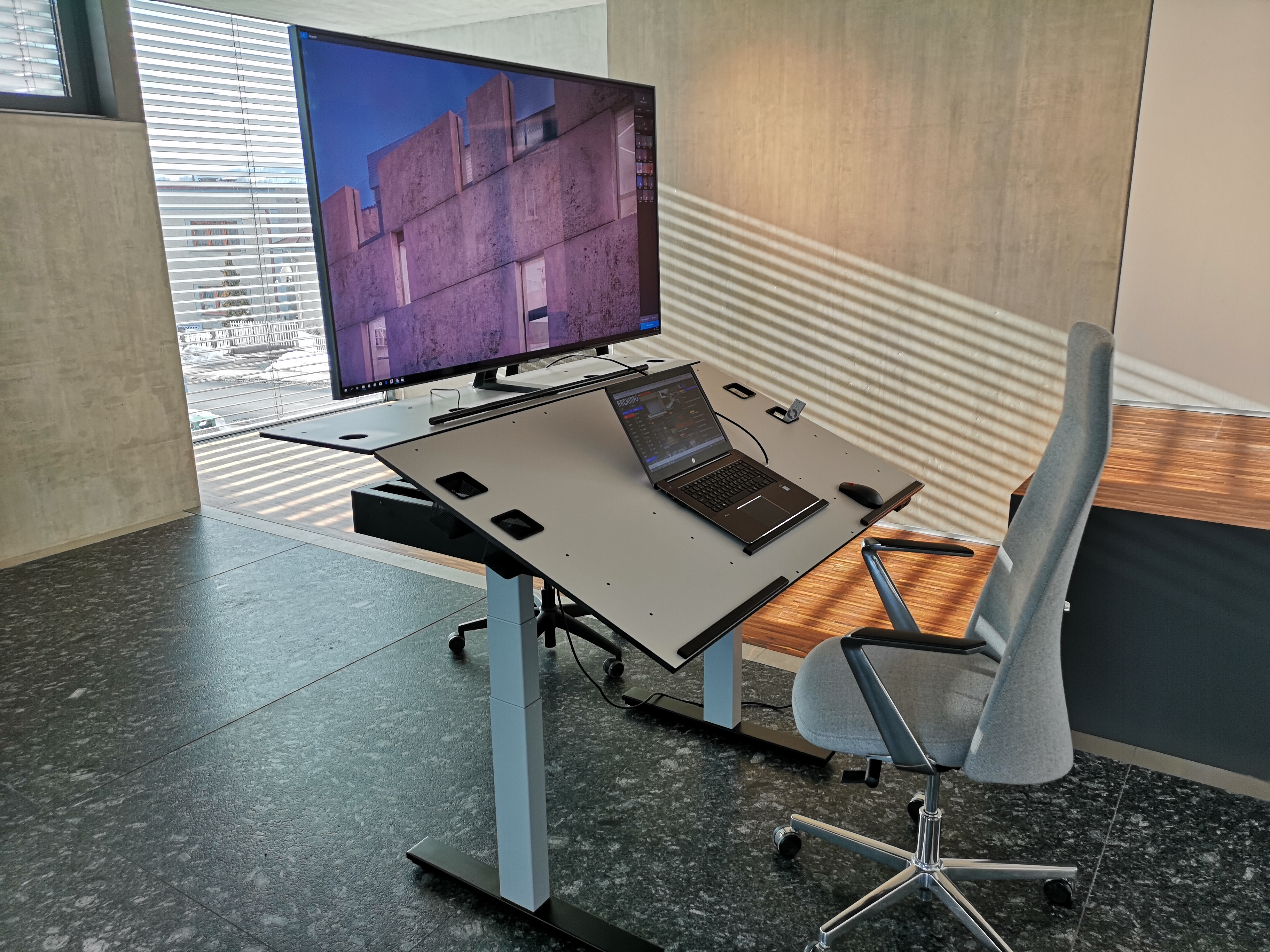

Celková podoba pracoviska architekta aj s 55" panelom od Samsungu
Celková podoba pracoviska architekta aj s 55" panelom od Samsungu



Doplnkové pracovné plochy (rokovacie a viacúčelové stoly)

V kancelárii potrebujeme okrem pracovných stolov mnohokrát aj stoly iné. Niekedy určené na konkrétne špecializované účely. Niekedy bez konkrétneho určenia. Občas ani nevieme, ako bude pracovisko vyzerať, lebo podmienky sa neustále menia. Prioritnou je flexibilita, možnosť variabilného usporiadania priestorov, podľa aktuálnych požiadaviek.



Ak potrebujeme ľahký, jednoduchý stôl, s mnohostranným využitím, ktorý sa dá jednoducho premiestňovať a stohovať, tak veľmi zaujímavým príkladom je model YUNO z produkcie Wiesner-Hager. Špecifom sú "neviditeľné" kolieska, pomocou ktorých sa stôl ľahko premiestňuje na vlastnom "podvozku". Zaujme aj originálny dizajn stolových nôh, zabezpečujúcich kompaktné polohovanie čiel pri vytváraní zostáv, alebo veľmi úsporné stohovanie a uskladňovanie. Celý dizajn najlepšie predstaví nasledovné firemné video.

Manipulácia je naozaj jednoduchá. Stôl je ľahký, skladný a jeho premiestnenie v rámci interiéru vyžaduje minimum námahy. Autorom minimalistického dizajnu je Andreas Krob (bližší komentár autora je tu).

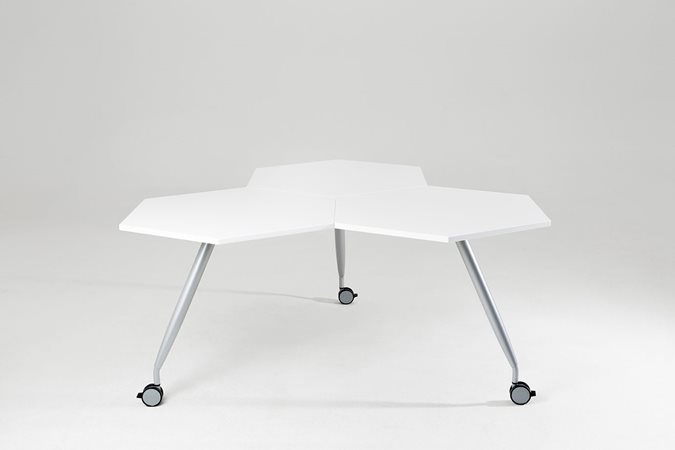

Ďalším "ultraľahkým" a mobilným kúskom je stolík z produkcie spoločnosti Kinnarps - Trixagon Table. Zaujal nás jeho tvar. Spojenie troch pravidelných šesťuholníkov vytvára rozvetvený pôdorys v tvare “snehovej vločky”.

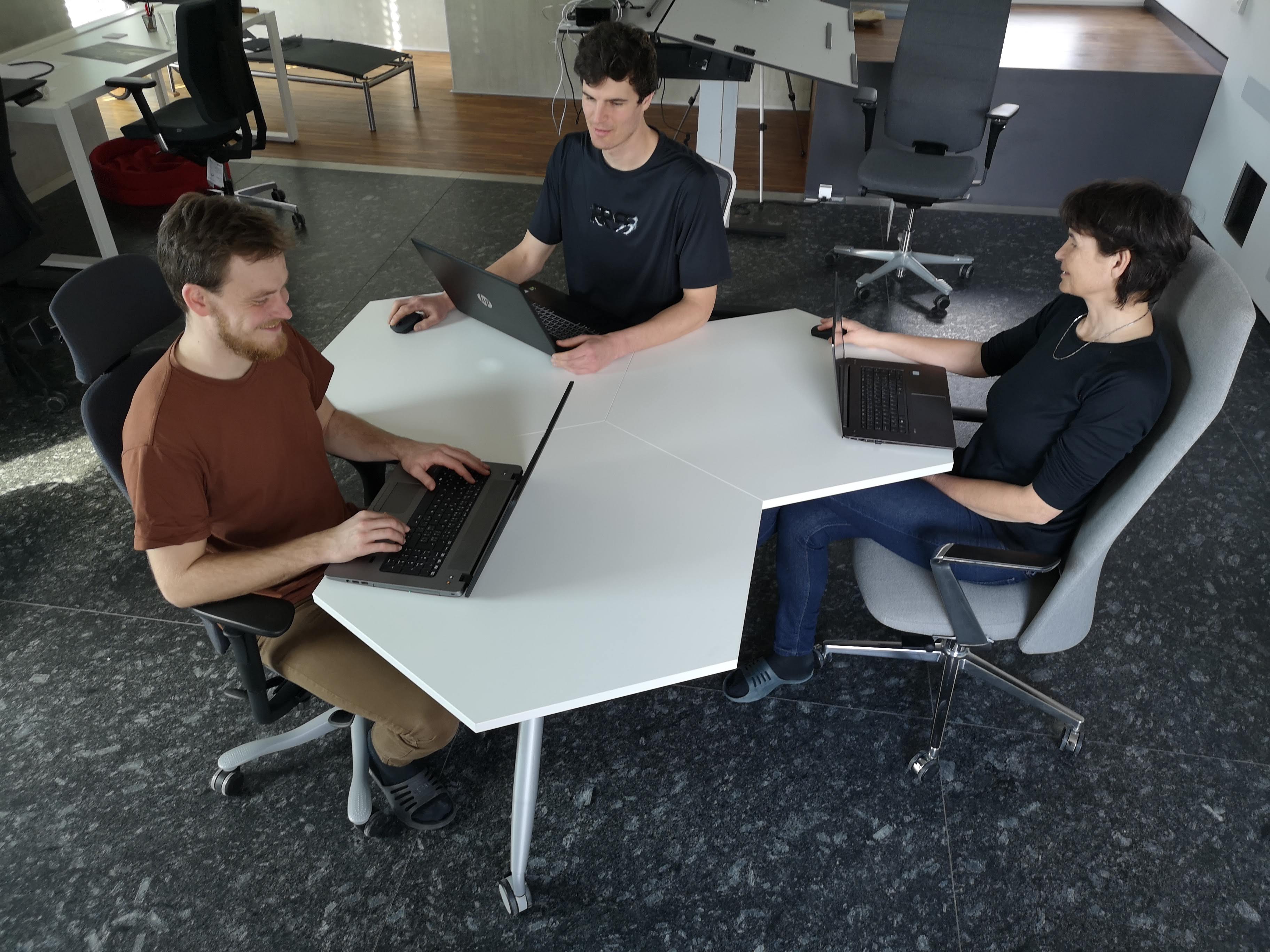

Na prvý pohľad možno zložitá, samoúčelná forma. Na druhý pohľad a najmä po osobnom vyskúšaní funkčné riešenie, umožňujúce prekvapivo mnohostranné využitie. Malý, rokovací stolík môže v ateliéri slúžiť na jednanie s klientmi, neformálne rozhovory nad pracovnými, či inými témami. Môžeme zaň posadiť návštevníka, hosťa… Jednu osobu, alebo viac - v ateliéri sedelo okolo neho už aj nad desať ľudí. Dokáže vytvoriť pomerne komfortné podmienky pre prácu troch ľudí s počítačmi…

Jednoducho je to vhodný "neštandardný" stôl, ktorý môžeme použiť pre rôzne potreby. Hocikedy ho môžeme jednou rukou posunúť presne tam, kde treba. Usadiť k nemu kolegov a návštevníkov. Podporiť ich vzájomnú komunikáciu a kooperáciu.

Ľahká konštrukcia, tri subtílne (ale pevné) nohy zakončené kolieskami s integrovanou brzdou, umožňujú jeho mimoriadnu mobilitu. V priebehu chvíľky ho môžeme presunúť na miesto, kde ho práve potrebujeme.

Obľúbili sme si ho ako mobilný, flexibilný prvok, ktorý si našiel všestranné využitie. Zaujal nezvyčajný tvar a presvedčila nečakaná funkčnosť a praktickosť. Odporúčame ako vhodný doplnok do dnešnej dynamickej doby, kde sa požiadavky na priestor menia každú chvíľu.



Podoba prostredia v ktorom vykonávame svoju prácu sa neustále vyvíja, modifikuje. Dnes to u architektov (aj v kanceláriách) vyzerá značne inak, ako pred rokmi. Pracuje sa menej ručne, viac pomocou počítačov. Trendom je flexibilnejšia podoba pracovného miesta a spôsobu práce. Predstavili sme referenčných partnerov a ich produkty, ktoré približujú dnešné trendy progresívnych pracovísk. V testovaní pokračujeme a postupne prinesieme ďalšie príspevky a zhrnutia na túto tému. Je však zrejmé, že svoje (alebo navrhované pracovné prostredie) môžeme optimalizovať hneď. V práci trávime veľkú časť svojho života. Obetujeme jej mnoho času (...niekedy aj zdravia). Preto sa určite vyplatí neustále zlepšovať veci okolo nás, investovať do kvality a spolupracovať s najlepšími partnermi.

Dobrý stôl (a dobrá stolička) sú tými elementárnymi predpokladmi, ktoré majú vplyv na zdravie, pohodu a výkonnosť. Či už nás samotných, alebo ľudí, ktorým navrhujeme ich budúce pracovné prostredie.
