Rošt, mreža alebo perforovaný materiál ako podlaha

Rozmerové požiadavky na perforovanú podlahu v zákonoch, vyhláškach a normách.
Rošt, mreža alebo perforovaný materiál ako podlaha

Pri podlahových roštoch výrobcovia ponúkajú produkty, ktoré sú v súlade s nemeckými predpismi DIN. V prehľade zosumarizujem požiadavky slovenskej legislatívy z hľadiska rozmerov, typu prevádzky a prístupu osôb. V prehľade sa nebudem venovať zásadám pre výrobu, triedu zaťaženia a kontrolu, ktoré detailne popisuje STN 74 6930.



Vyhláška č. 59/1982 Zb.

ktorou sa určujú základné požiadavky na zaistenie bezpečnosti práce a technických zariadení - znenie účinné od 30.11.1990

Pracovné a prevádzkové objekty a priestory

Komunikácie vo výrobných a prevádzkových budovách

  • § 16 ods. 4 - Šachty alebo iné nebezpečné otvory povrchu komunikácií musia byť zakryté poklopmi alebo mrežami, ktorých šírka otvoru nepresiahne 30 mm a ktorých nosnosť musí zodpovedať ich prevádzkovému zaťaženiu. Poklopy a mreže musia byť zabezpečené proti samovoľnému uvoľneniu.

Pomocné schodištia a rebríkové schody

  • § 18 ods. 4 - Otvory v plochách stupňov a odpočívadiel z perforovaného materiálu nesmú mať nijaký rozmer väčší ako 30 mm.

Pracoviská

  • § 25 ods. 3 - Ak sú podlahy obslužných plošín a lávok nad pracoviskami, kde sa zdržiavajú osoby, zhotovené z perforovaného materiálu, otvory nesmú mať nijaký rozmer väčší ako 30 mm.



STN 73 4130

Schodištia a šikmé rampy. Základné ustanovenia - rok vydania 1985

Rebríkové schodisko

  • Článok 52 – Otvory v plochách schodiskových nástupnic a odpočívadiel (podesta a medzipodesta) z dierovaného materiálu nesmú mať žiadny rozmer väčší ako 30 mm.



STN 74 6930

Podlahové rošty oceľové. Spoločné ustanovenia - rok vydania 1993

Norma neplatí pre perforované (dierované) výplňové prvky podlahy.

  • Článok 2.1 - Podlahový rošt je výplňový dielec podlahy, obvykle vyrobený z tyčových prvkov s danou únosnosťou, priehľadnosťou a priepustnosťou drobného materiálu.
  • Článok 3.1.2 - Tvary
    • Rošty môžu mať ľubovoľný geometrický tvar a systém usporiadania nosných pásov a rozperných pásov.
    • Rošty určené na komunikáciu vo výrobných a prevádzkových budovách, nad pracoviskom kde sa zhromažďujú osoby alebo pre schodiská a rebríkové schody musia mať plochy otvoru v rošte takú veľkosť a tvar, aby ich bolo možné vpísať do štvorca o strane 30 mm.
  • Článok 3.3.2 - Konštrukcia
    • Hrúbka profilu nosných pásov sa doporučuje minimálne 2 mm vzhľadom na vplyv korózie.
  • Článok 3.3.5 - Montáž
    • Rošt je upevnený na podpornej konštrukcii tak, aby bol priebežne podopretý kolmo na smer nosnej dĺžky roštu.
    • Uloženie roštu na podpornú konštrukciu musí byť minimálne 25 mm.
    • Upevnenie roštu k podpornej konštrukcii môže byť rozoberateľné (napr. šróbovaný spoj) alebo nerozoberateľné (napr. montážne prizváranie).
    • Každý rošt musí byť upevnený najmenej v štyroch miestach, najlepšie v rohoch.
    • Upevnenie roštu musí preniesť aj prípadné vodorovné sily (napr. brzdné sily).

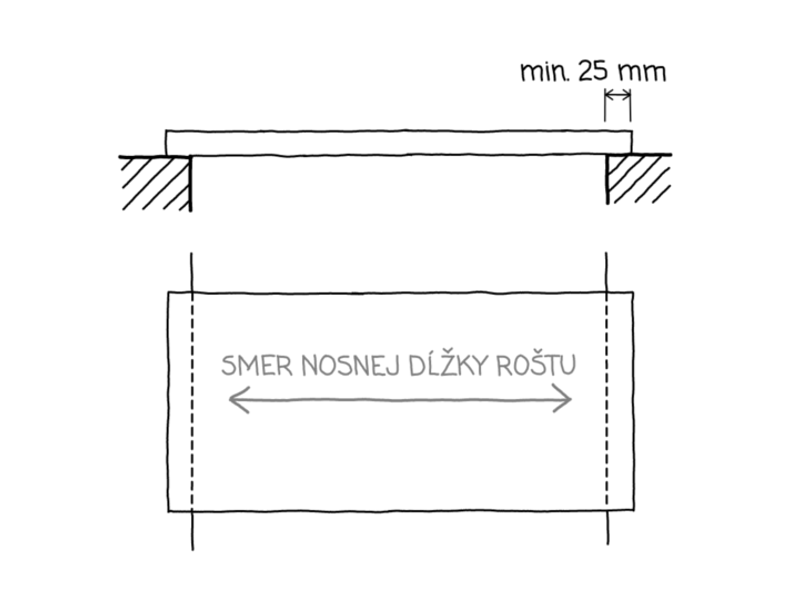

Schéma STN 74 6930
Schéma STN 74 6930Peter Marčok



Podmienky pre pochôdzne plochy definované v norme pre zábradlia.

STN 74 3305 a STN 74 3305/O1

Ochranné zábradlia - rok vydania 2014 a 2016

  • Článok 4.1.2 b) - Priehlbeň alebo otvor v pochôdznej ploche zakryté konštrukciou (napr. mrežou) s únosnosťou pre pešiu prevádzku nemôže mať otvory, ktorými by prepadla guľa s priemerom:
    • 80 mm - v pochôdznej ploche s prístupom obmedzeného počtu povolaných osôb (napr. kontrolné alebo pracovné plošiny a prístup k nim)
    • 60 mm - v pochôdznej ploche s voľným prístupom dospelých osôb, prípadne detí do 12 rokov spravidla pod dohľadom dospelých osôb (napr. v bytových budovách, v ubytovacích zariadeniach a v budovách obchodu a služieb)
    • 30 mm - v pochôdznej ploche s voľným hromadným prístupom detí do 12 rokov v prevádzkach pre deti (napr. v materských a základných školách, v zdravotníckych a sociálnych zariadeniach pre deti)



Spomínané nemecké predpisy pre rošty:

  • DIN 24531 - Schodiskové stupne z roštov
  • DIN 24537 - Oceľové rošty



Na čo si dať pozor? Výrobcovia odporúčajú:

  • Minimálne uloženie roštov na nosnej konštrukcii sa rovná výške nosných pásov, ale musí byť minimálne podľa STN 74 6930
  • Minimálna medzera medzi roštom a stenou alebo stĺpom je 10 mm
  • Minimálna medzera medzi roštom a potrubím je 20 mm
  • Minimálna medzera zapusteného roštu v ráme je 5 mm
  • Doporučená vzdialenosť medzi roštami navzájom je 0 až 4 mm (rošty sa vyrábajú v mínusových toleranciách až do –4 mm)



09/2021

Peter Marčok
