Kláštor s domovom pre seniorov - diplomová práca

Diplomová práca z FA ČVUT v Prahe získala zvláštnu cenu na tohtoročnej prehliadke diplomových prác, ktorú organizuje Česká komora architektov. Urbanisticky zvládnutý návrh novotvarov v pôvodnej zástavbe vidieckeho sídla.
Kláštor s domovom pre seniorov - diplomová práca
Autori: Ing. arch. Anna KoukolováSpolupráca: Ing. arch. Boris Redčenkov (vedúci práce)Návrh: 2015 - 2016Adresa: Palič, Česká republikaPublikované: 19. december 2016

Dielo predstavujeme s autorským textom:

Téma:

Klášter je náboženská stavba, určená pro život řádového společenství. Jelikož je klášter dedikován Milosrdným sestrám svatého kříže, což je řád činný v pomoci druhým, tak by byla hlavní náplní sester péče o seniory. Domov pro seniory se zvláštním režimem je určen seniorům, kteří mají psychiatrické onemocnění a nejsou tudíž soběstační.

Místo:

Malá vesnice Palič je situovaná v údolí Paličského potoka uprostřed rozsáhlých lán polí a lesů v malebné krajině na pohraničí Čech a Německa. V návrhu přesouvám těžiště vesnice ke kostelu a památkově chráněnému statku. Vytvářím obdélníkovou náves, v jejímž středu je kostel.

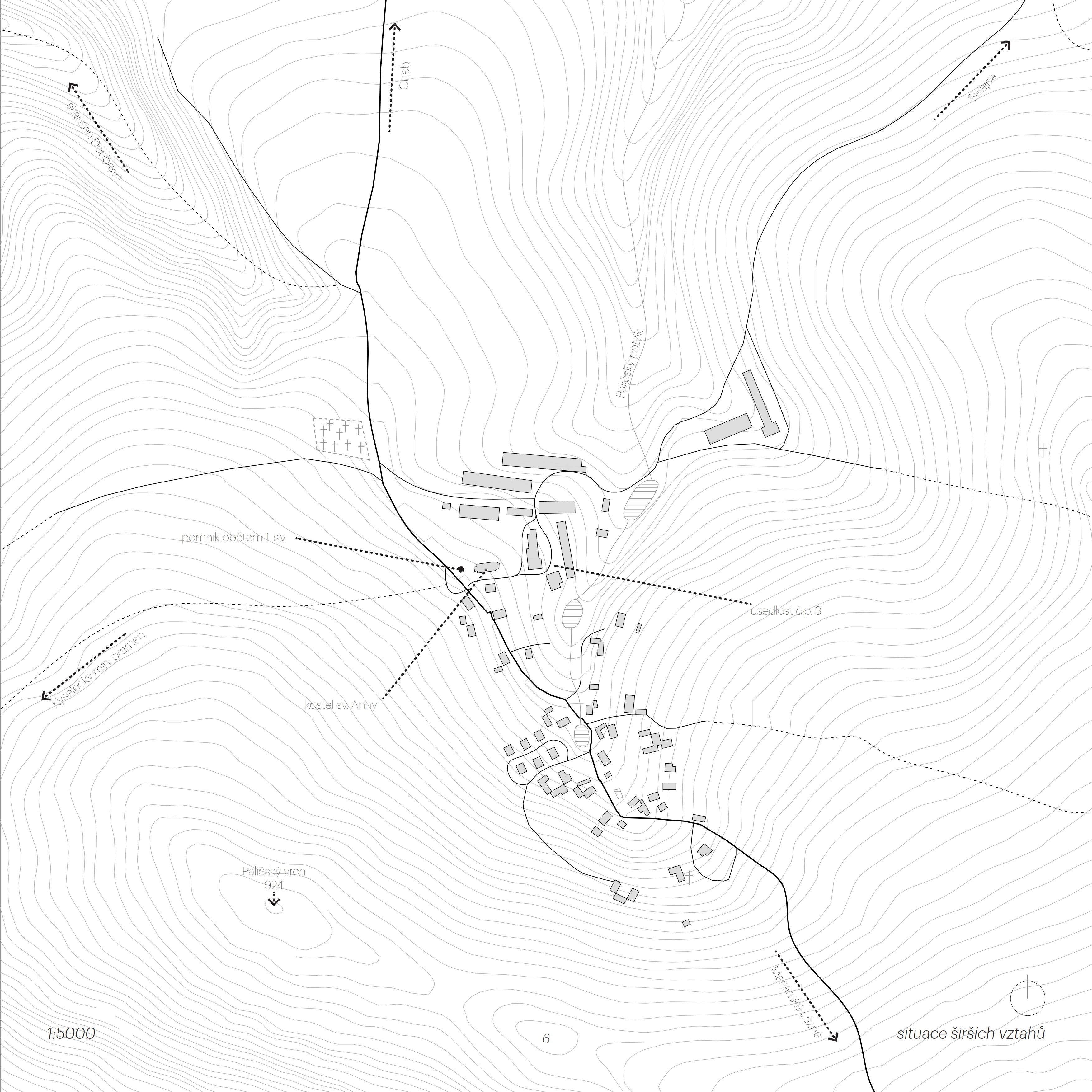

Situace širších vztahů - současný stav
Situace širších vztahů - současný stav

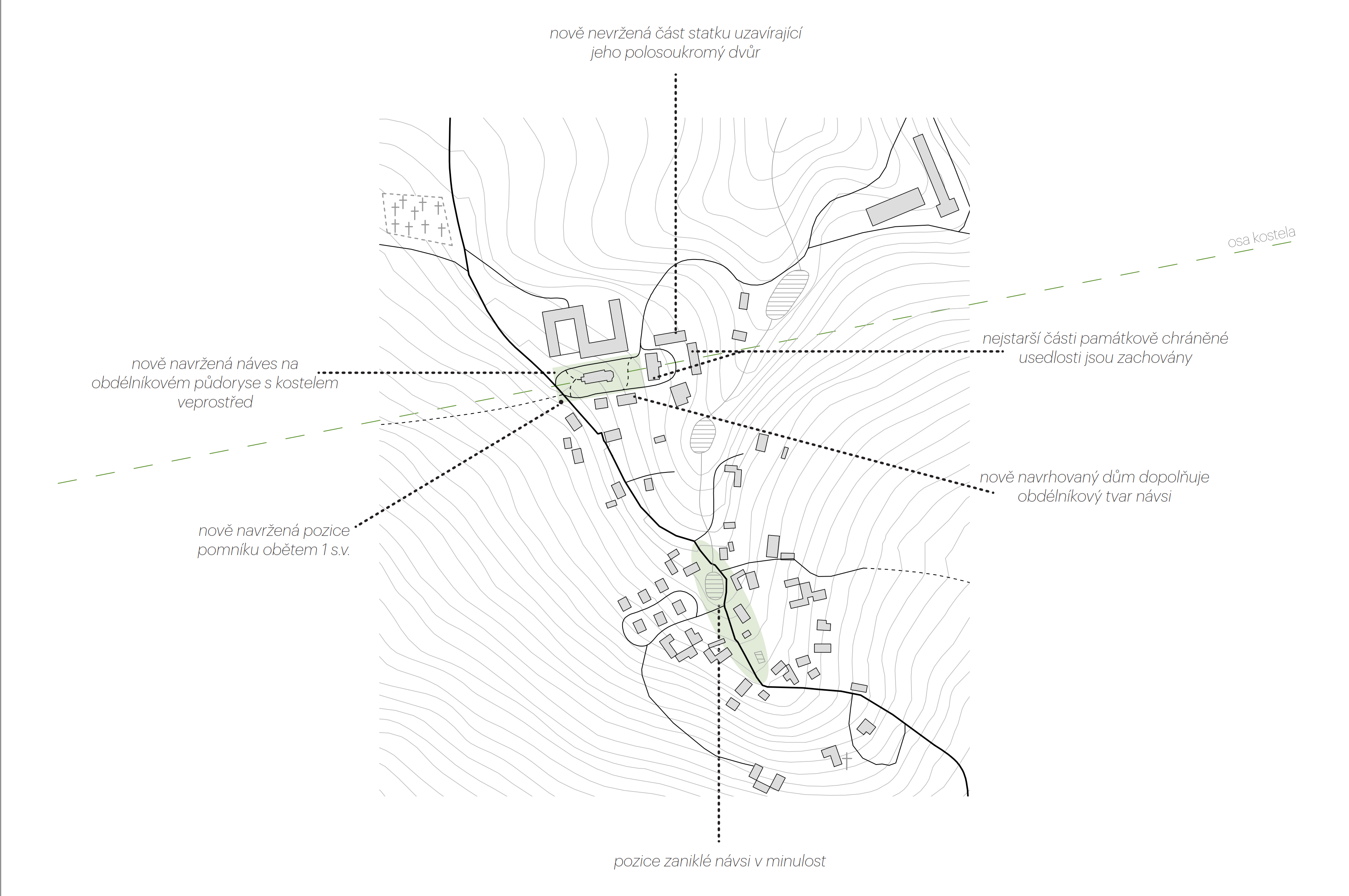

Situace širších vztahů - návrh
Situace širších vztahů - návrh

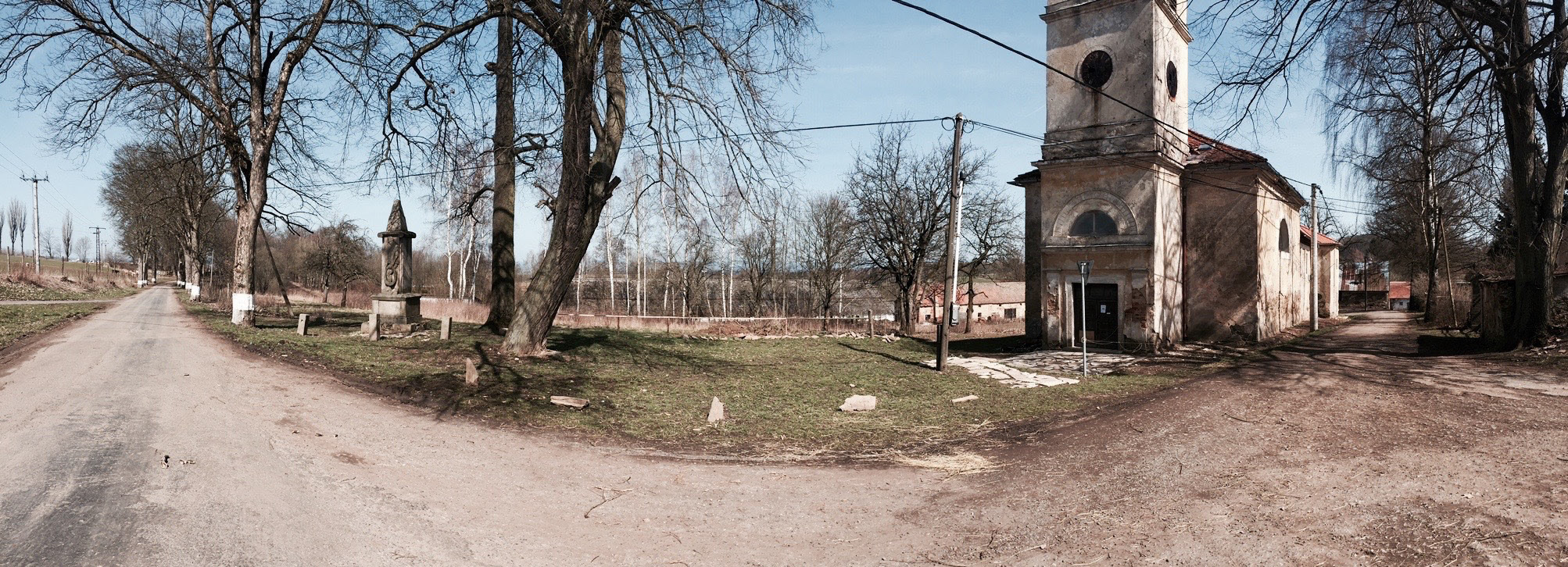

Řešené území - fotodokumentace současného stavu
Řešené území - fotodokumentace současného stavu

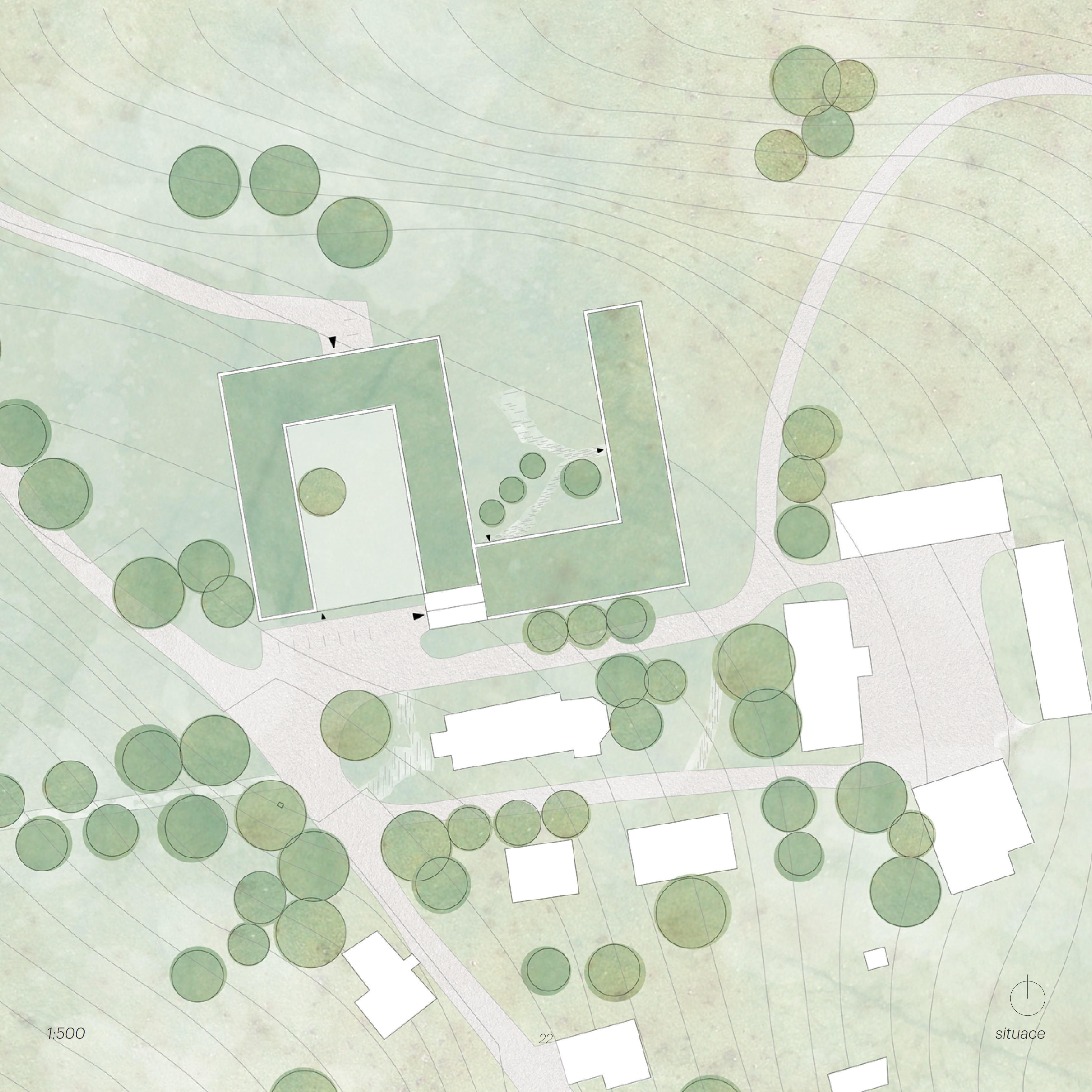

Situace
Situace

Dům:

Hlavním konceptem domu je propojení dvou programů s tím, že klášter se uzavírá do sebe a domov pro seniory se naopak otevírá do přírody. Hlavním cílem bylo vše vyřešit v jednom, maximálně dvou podlažích, v návaznosti na vesnici a napojení na okolní svažitý terén. Toho jsem dosáhla oddělením dvou jednopatrových hmot a podsunutím jich částečně pod sebe.

Hlavním bodem kláštera je rajská zahrada, kterou obíhá prosklená křížová chodba. Na jižní straně směrem do návsi je zahrada uzavřena plotem. Všechny společné prostory jsou orientovány na severní stranu s výhledem do údolí. Kaple je dalším spojovacím článkem mezi klášterem a domovem, z kláštera se přichází shora přes ochoz. Kaple má valenou klenbu a je osvětlena dvěma lineárními stropními světlíky.

Část s domovem pro seniory je naopak otevřená do údolí. Půdorysný tvar U umožňuje kontakt s přírodou, ale zahrada je stále soukromou krytou zátoku. Hlavní prostor je situován v centru všeho dění, u chodby s místnostmi pro aktivity a u vstupního schodiště. Společné prostory a ordinace doktorů jsou orientovány na sever, z jihu jsou skrz chodbu osvětlovány prosklenými výklenky ve zdech, určenými také k sezení. Pokoje seniorů jsou orientovány na východ, také s vlastními koupelnami a stejným systémem krytí balkónů.

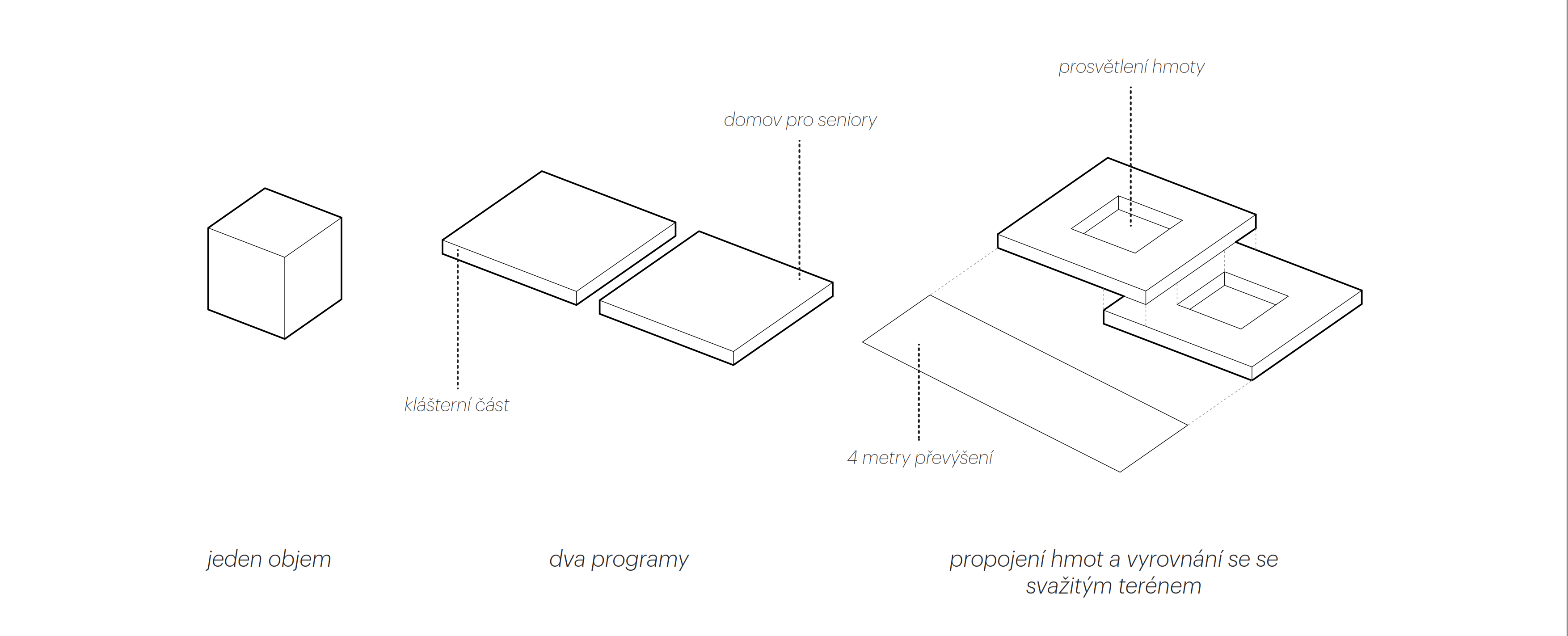

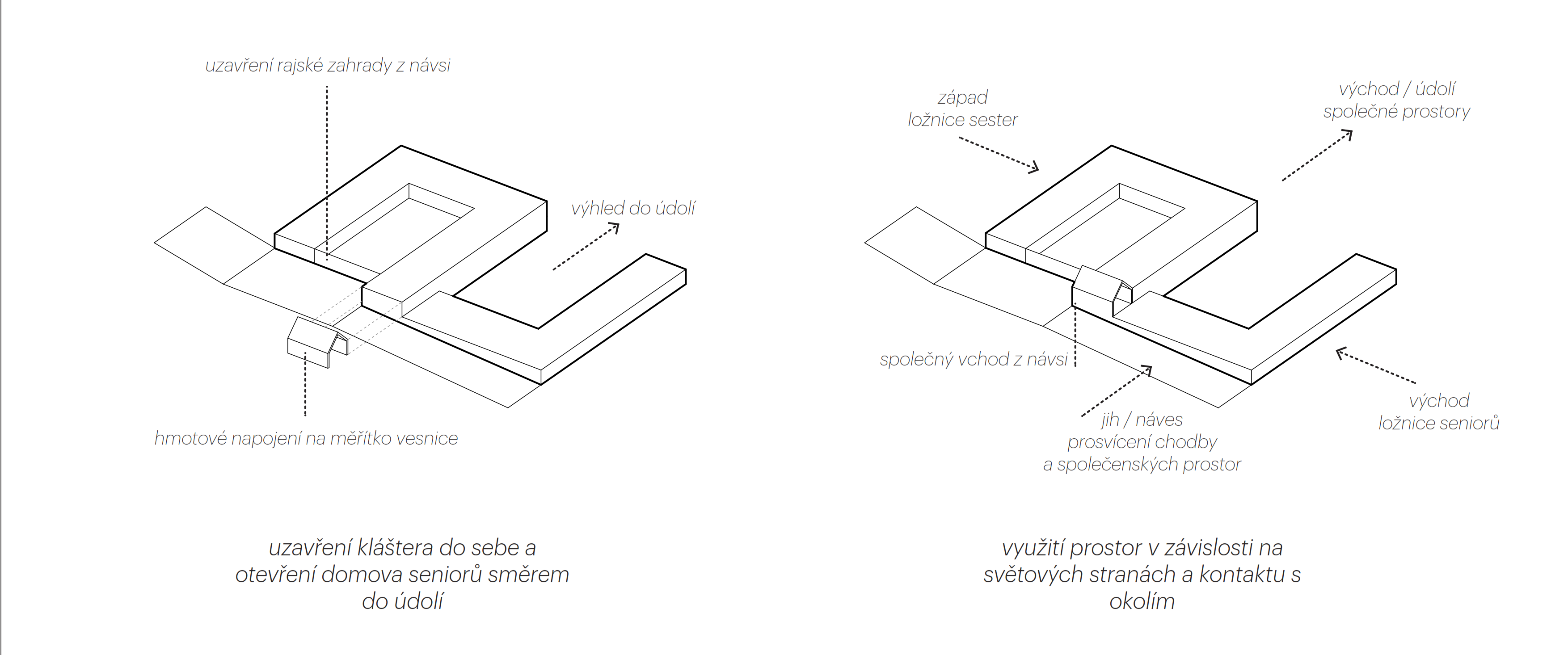

Postup návrhu
Postup návrhu
Postup návrhu
Postup návrhu

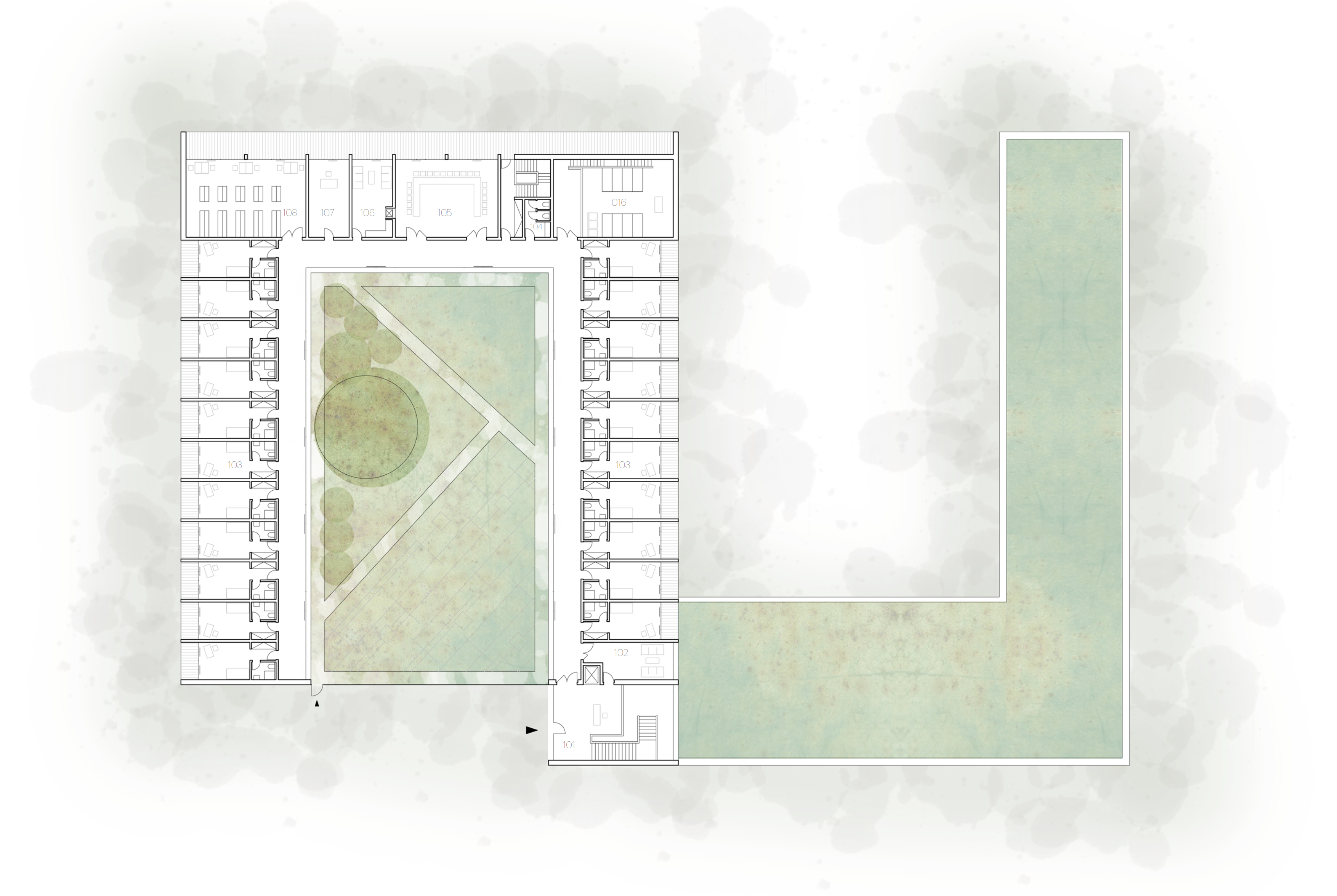

Půdorys vstupního patra
Půdorys vstupního patra

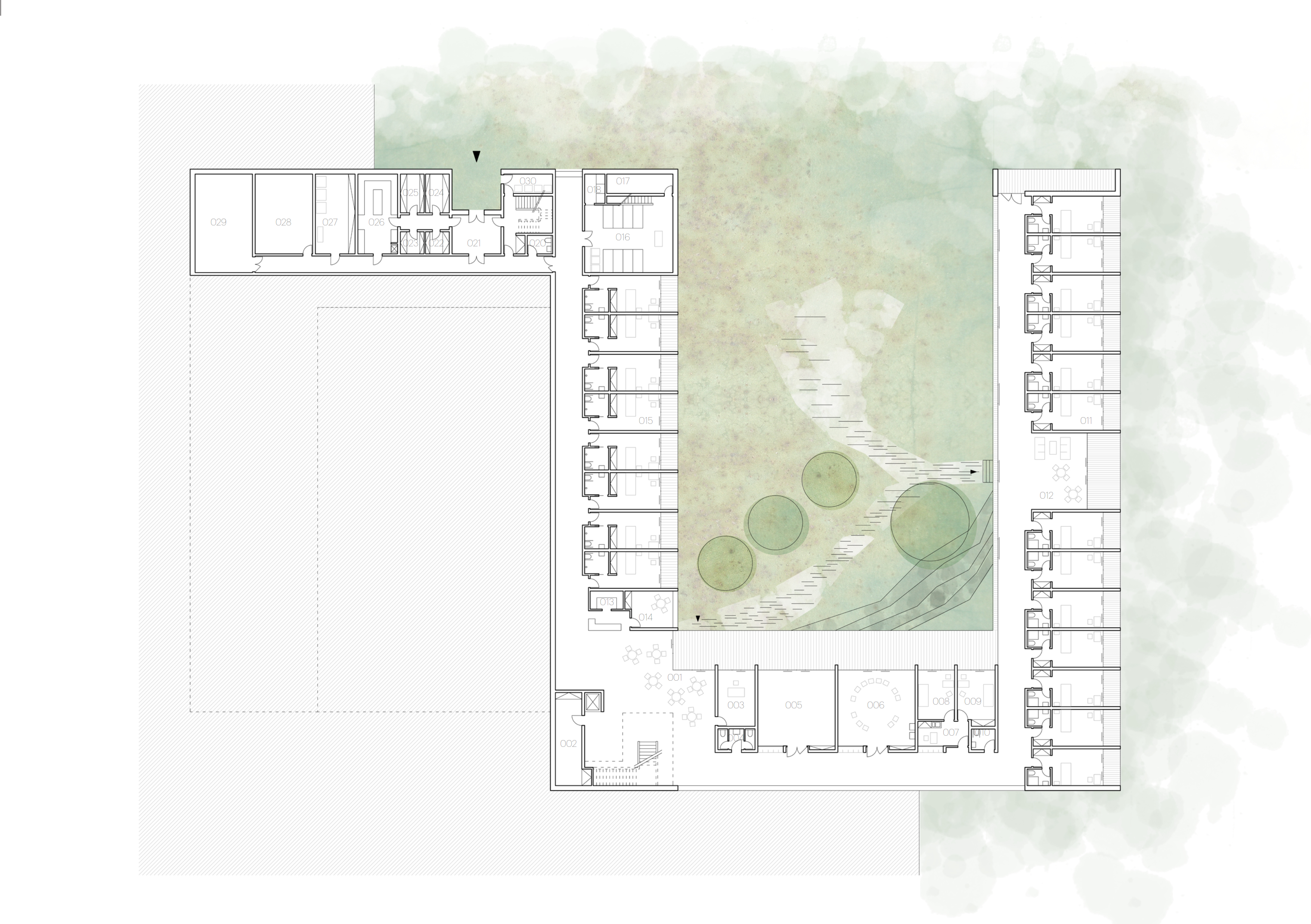

půdorys spodního patra
půdorys spodního patra

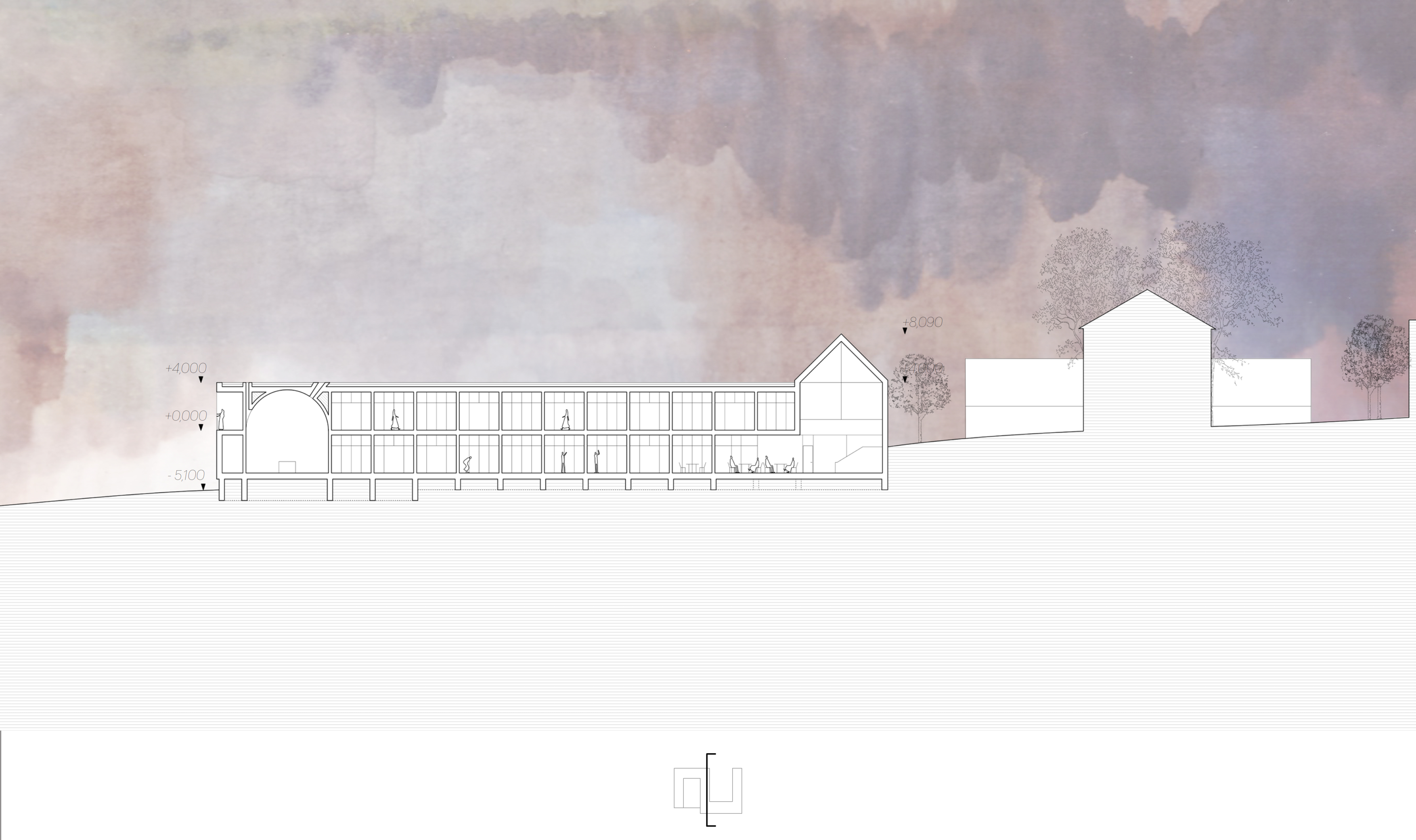

řez A
řez A

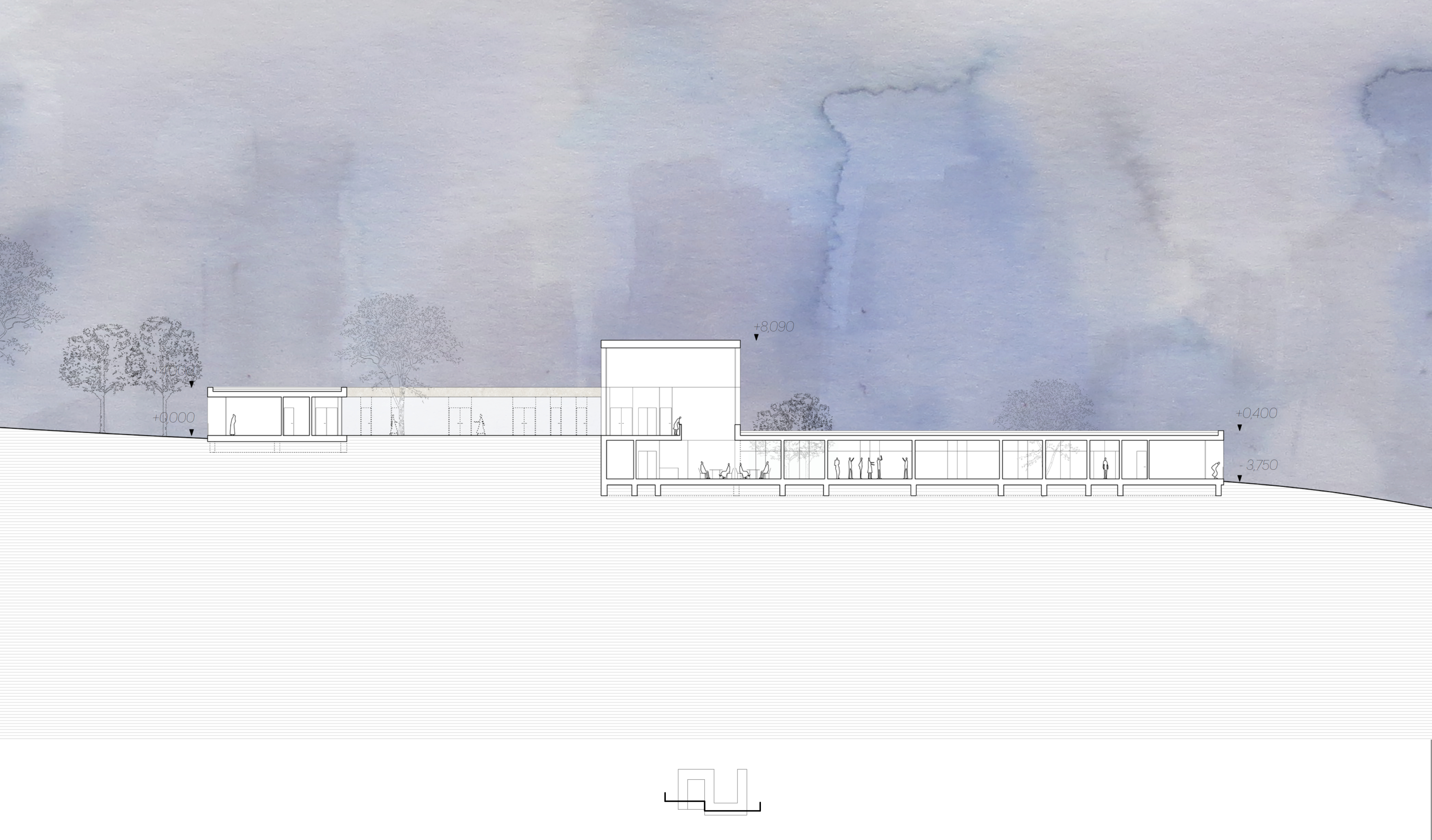

řez B
řez B

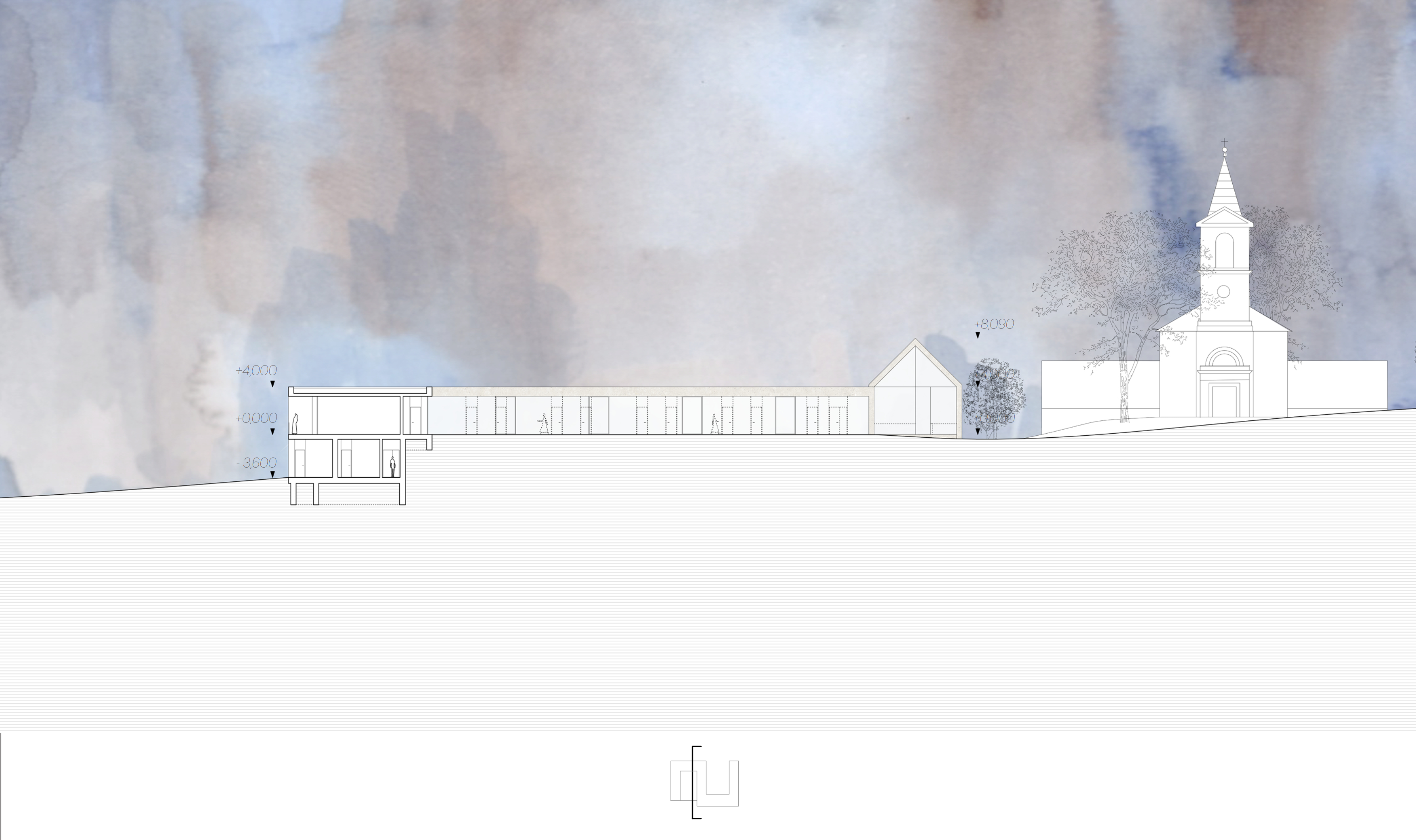

řez C
řez C

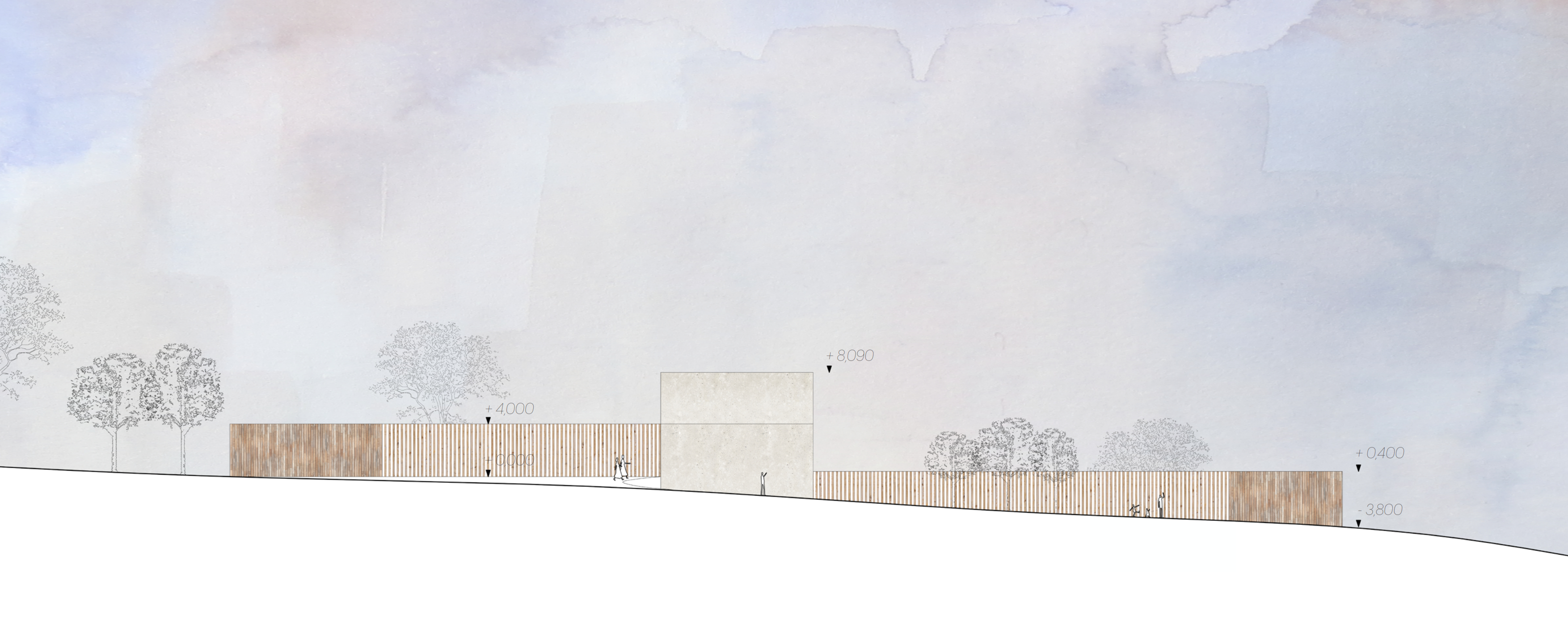

jižní pohled - z návsi
jižní pohled - z návsi

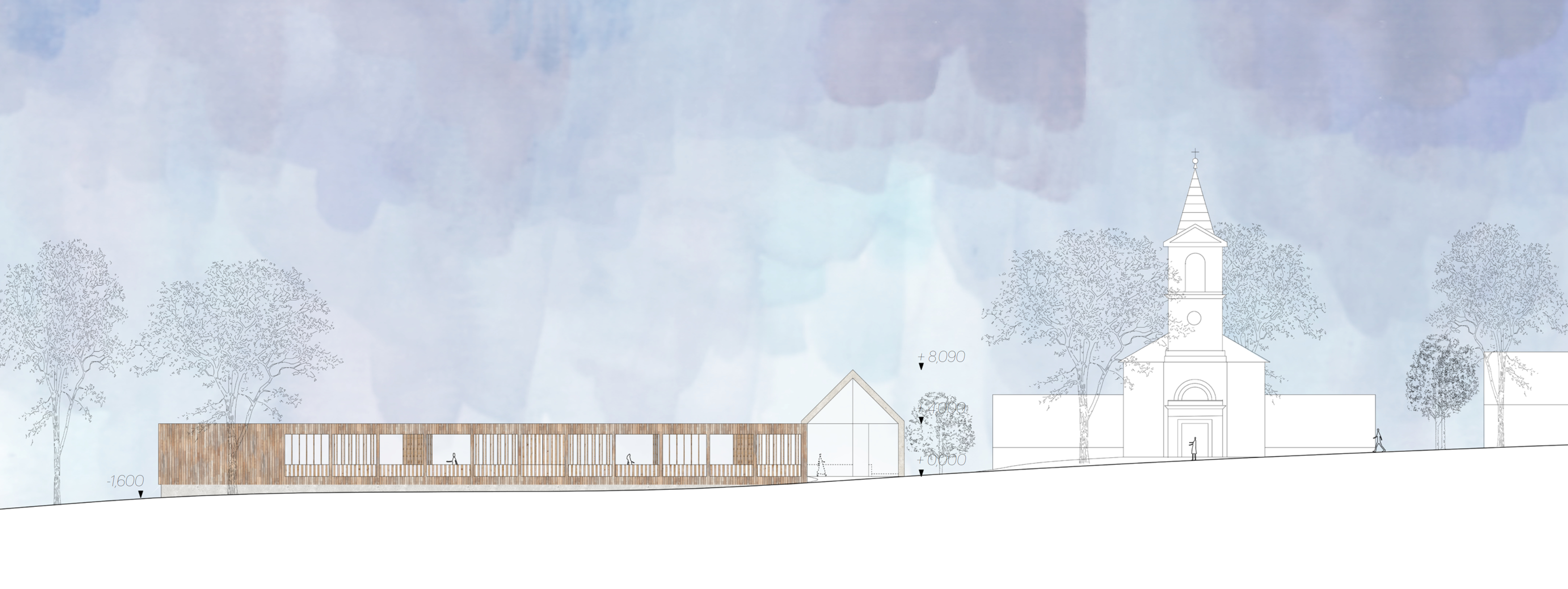

západní pohled
západní pohled

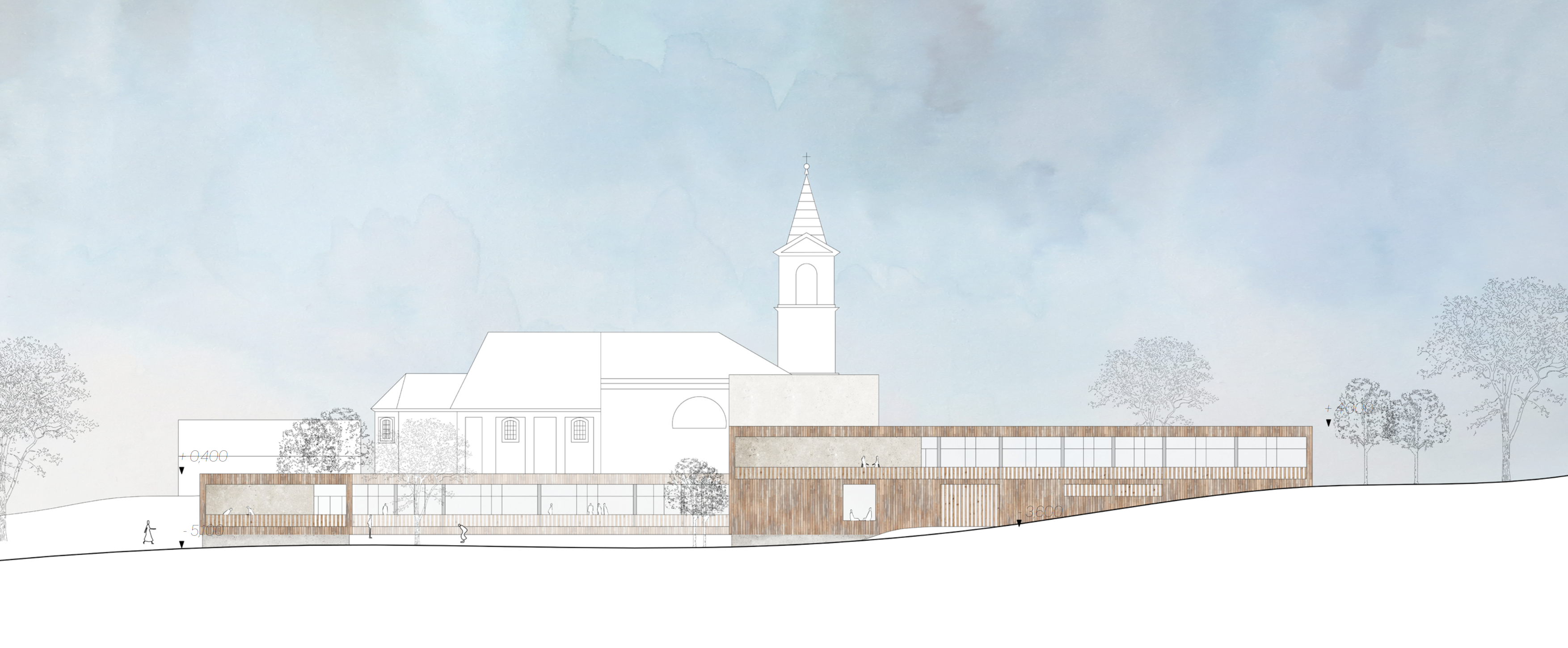

severní pohled - z údolí
severní pohled - z údolí

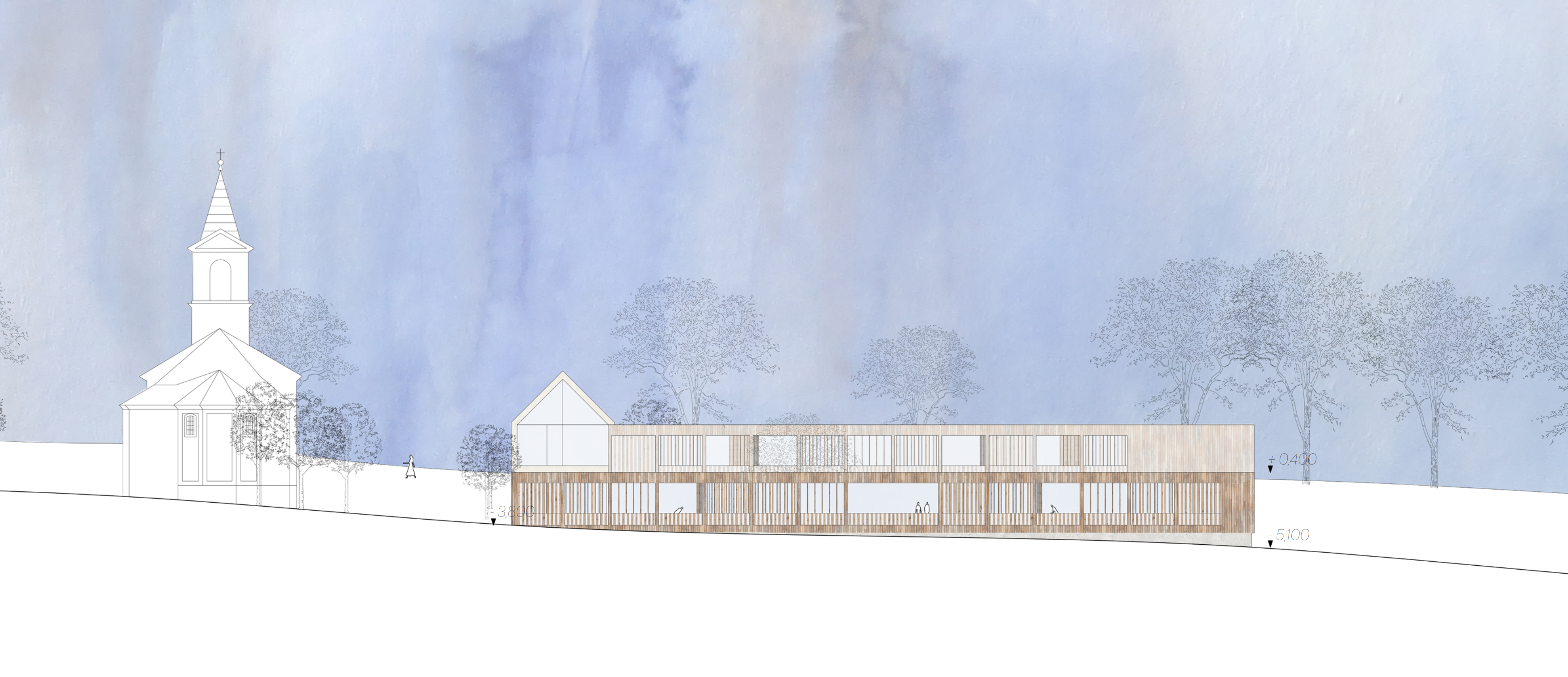

východní pohled
východní pohled

Vizualizace návrhu:

Vstup s výhledem do údolí
Vstup s výhledem do údolí
Krížová chodba s rajskou zahradou
Krížová chodba s rajskou zahradou

V den výročí narození Theodosiuse, zakladatele kongregace, protíná paprsek světla přesný střed kaple, na symbol oslavy jeho narozenin.

Kaple
Kaple

Chodba je v těsném kontaktu s návsí, proto je zde stínění z lamel, umožňující průhled, a aby byla chodba osvětlena jižním světlem, ale kontakt nebyl úplý. Společenské místnosti jsou propojeny s chodbou prosklenými průhledy, které vytvářejí sezení.

Chodba v domově pro seniory
Chodba v domově pro seniory
Pohled na klášter a panoramaty
Pohled na klášter a panoramaty

Konstrukční řešení a materiály:

Nosné konstrukce jsou z železobetonu světlé béžové barvy. Obvodový plášť je z vertikálních lamel, které se v místě balkonů změní na systém otvíravého stínění. To rozehraje dlouhou fasádu nepravidelným rozložením otevřených, natočených nebo zavřených balkonů. Křížová chodba a chodba do zahrady v domově pro seniory je zasklená pevným bezrámovým zasklením s vloženými posuvnými dveřmi po 6 metrových rozestupech a je stíněná mobilním vnějším stíněním. Chodba v domově pro seniory opisující náves je stejně prosklená, ale je stíněna pravidelným rastrem lamel, z důvodu pocitového oddělení chodby od návsi, a zachování soukromí domova.

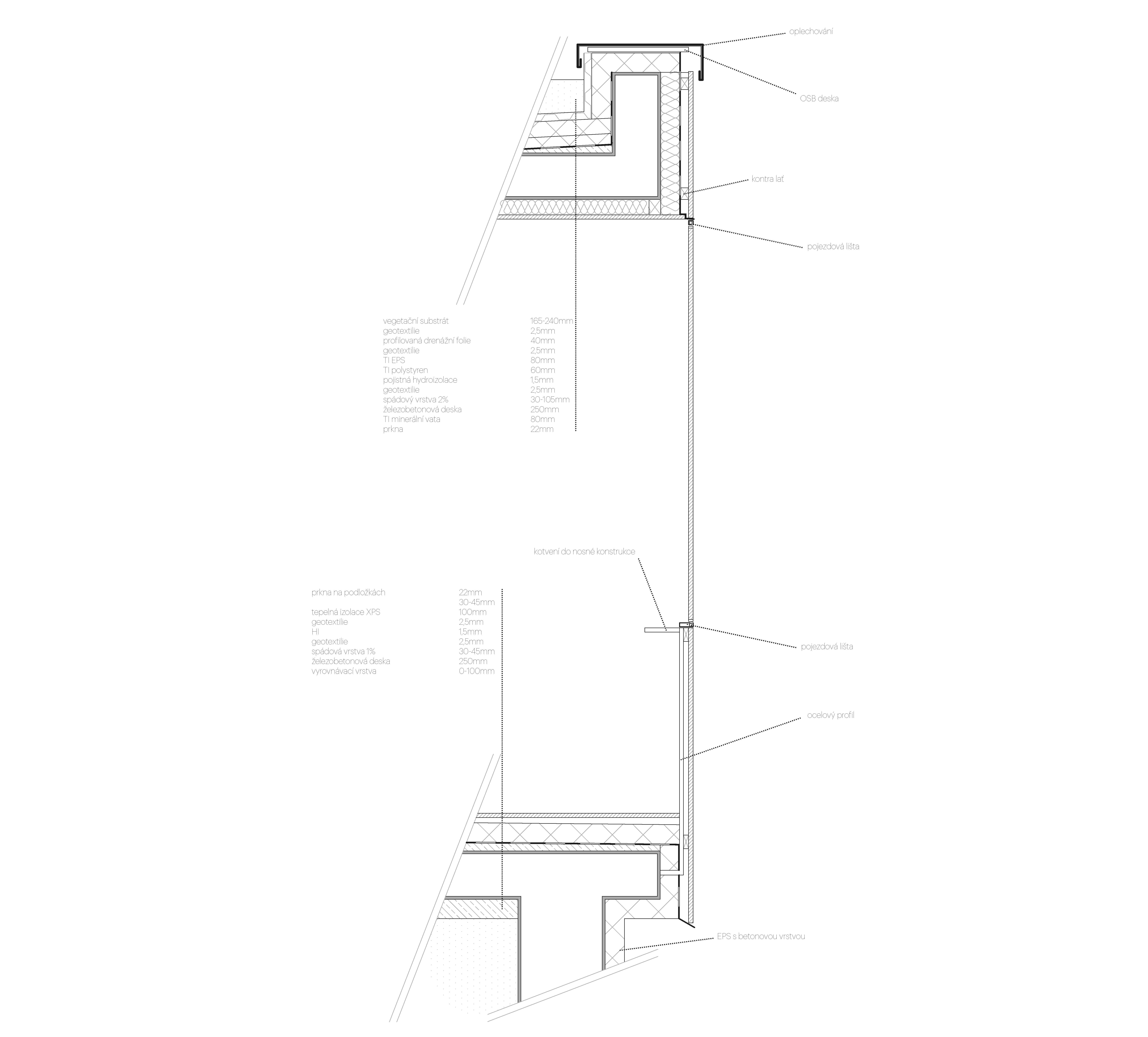

Řez fasádou s lamelovým stínením
Řez fasádou s lamelovým stínením

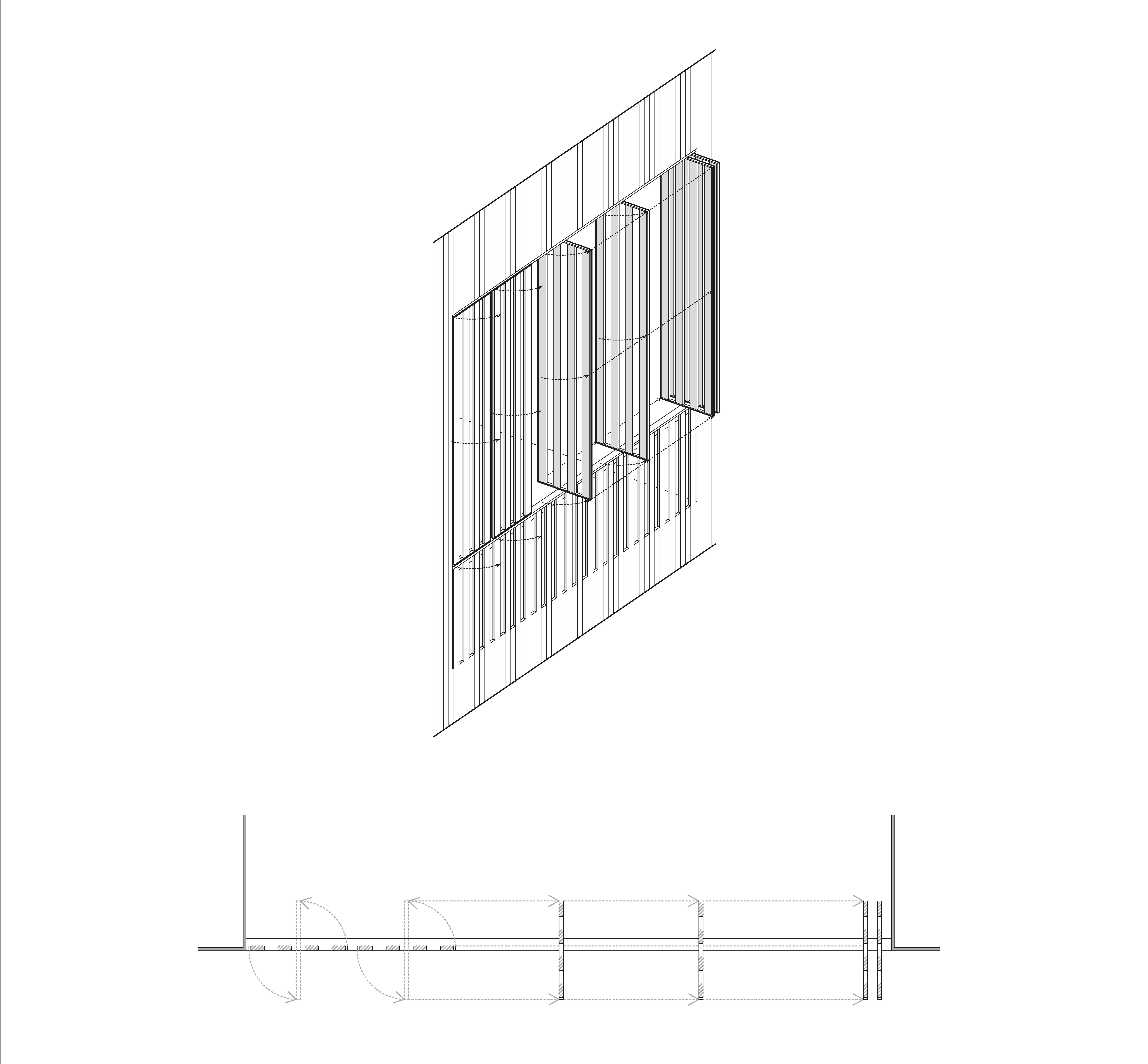

Schéma možností nastavení lamelového stínění
Schéma možností nastavení lamelového stínění

Podklady: Anna Koukolová

Poloha diela

Ing. arch. Anna Koukolová
