Dom v sade (ČR)

Rodinný dom v strmom svahu s panoramatickým výhľadom do sadu. Koncept reaguje na orientáciu a svahovitosť pozemku a rešpektuje pôvodnú záhradu. Projekt je nominovaný na Mies Van Der Rohe Award 2017 za Českú republiku.
Diela
Red 304.01.2017
18940+16
Dom v sade (ČR)
Autori: doc. Ing. akad. arch. Jan Šépka, Ing. arch. Vítězslav Kůstka, Ing. arch. Jan KolářPodlažná plocha: 80m2Obostavaný objem: 342 m3Návrh: 2011 - 2014Realizácia: 2014 - 2016Adresa: Kyje , Praha, Česká republikaPublikované: 4. január 2017

Veľmi radi predstavujeme diela, ktoré sa odlišujú od bežnej produkcie. Kde "inakosť" nie je samoúčelnou formálnou demonštráciou. Kde riešenie má svoje silné vnútorné príčiny, východiská a zdôvodnenia. Kde idea má má vo výsledku aj zodpovedajúce matriálne zhmotnenie. Dom, ktorý prezentujeme dnes určite zaujme. Je na prvý pohľad prekvapujúci, čudný, ale v konečnom dôsledku presvedčivý. Vidno že je to autorská výpoveď silnej osobnosti.

"Na severním svažitém pozemku, odkud je pěkný výhled do údolí, se v současné době nachází šest vzrostlých stromů. Navržená stavba rodinného domu se snaží svým malým objemem i charakterem mezi tyto stromy začlenit. Ve zkratce by se tedy dal koncept označit jako „dům v sadu“. Kromě vlivu zahrady měla výrazný podíl na tvar a dispoziční řešení také orientace a svažitost pozemku. Pohled z obývacího pokoje je směrován do údolí k potoku Rokytka, další pokoje jsou orientovány na východ a jih. Díky vrchnímu světlíku získává obývací pokoj, situovaný severně, také jižní osvětlení. Půdorys stavby vychází z kruhu, jenž na jižní straně přechází do podoby dvou čtverců. V nich jsou situovány ložnice, kuchyň a sociální zázemí stavby. Dům je navržen jako dřevostavba se železobetonovým založením, které je v prudkém svahu minimalizováno pouze na betonovou nohu. Vzhledem k obtížným podmínkám by klasické zakládání většího objemu bylo finančně náročnější. Ocelová lávka staticky spolupůsobí a vytváří zavětrování konstrukce. Dřevěná konstrukce se kompletně celá připravovala v počítači. Trámky se před realizací přesně vyřezávaly na 3D frézce a na stavbě se konstrukce už jen vyskládala jako stavebnice. Nepravidelný tvar stavby je rozložen do rovinných trojúhelníkových ploch, které zajišťují statickou tuhost dřevěné konstrukce, a zároveň umožnily i vložení březových překližkových desek. V interiéru je dřevěná konstrukce přiznána, z venkovní strany je stavba zateplena polyuretanem s vrchním ochranným nástřikem proti vodě," opisuje projekt Jan Šépka.

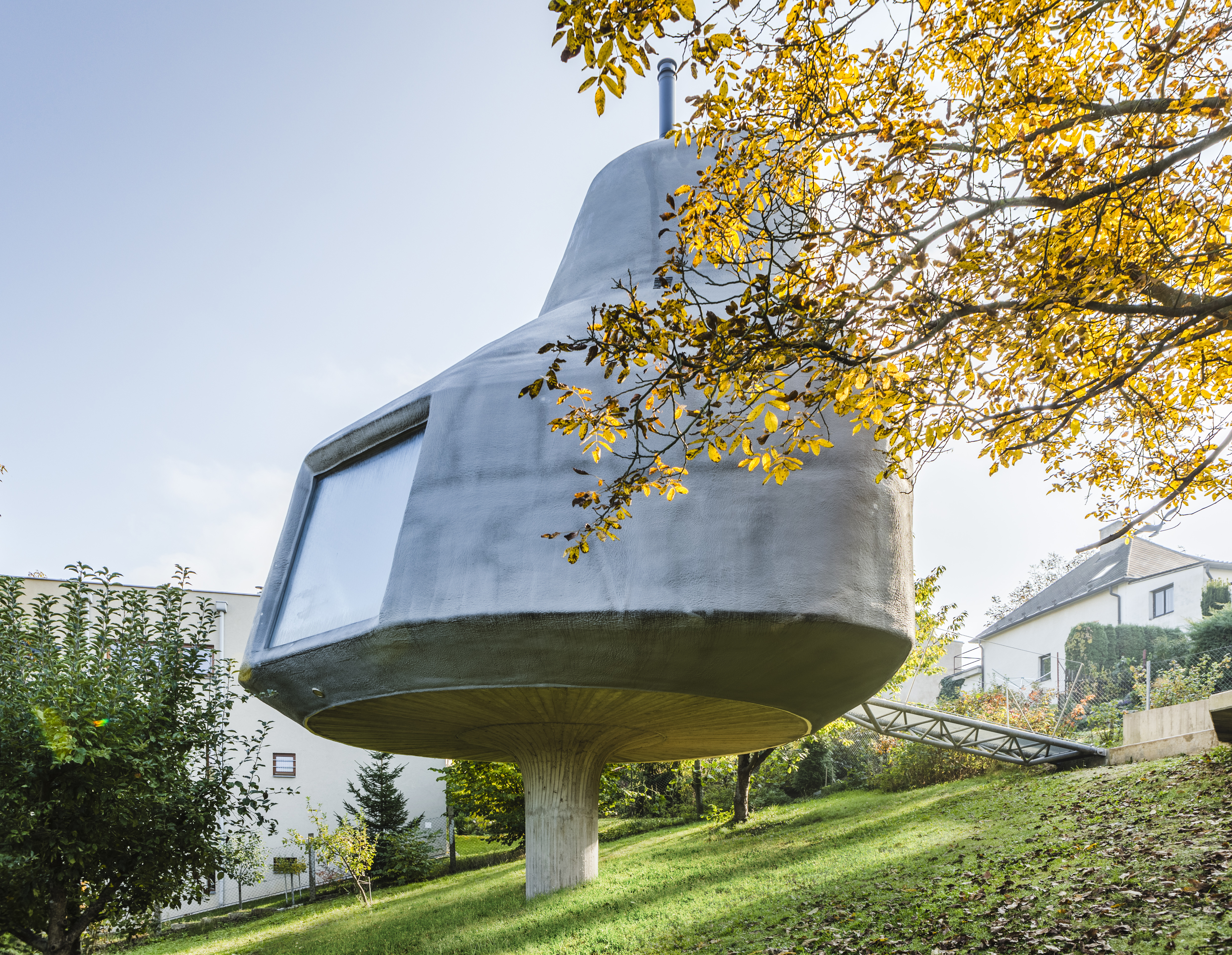

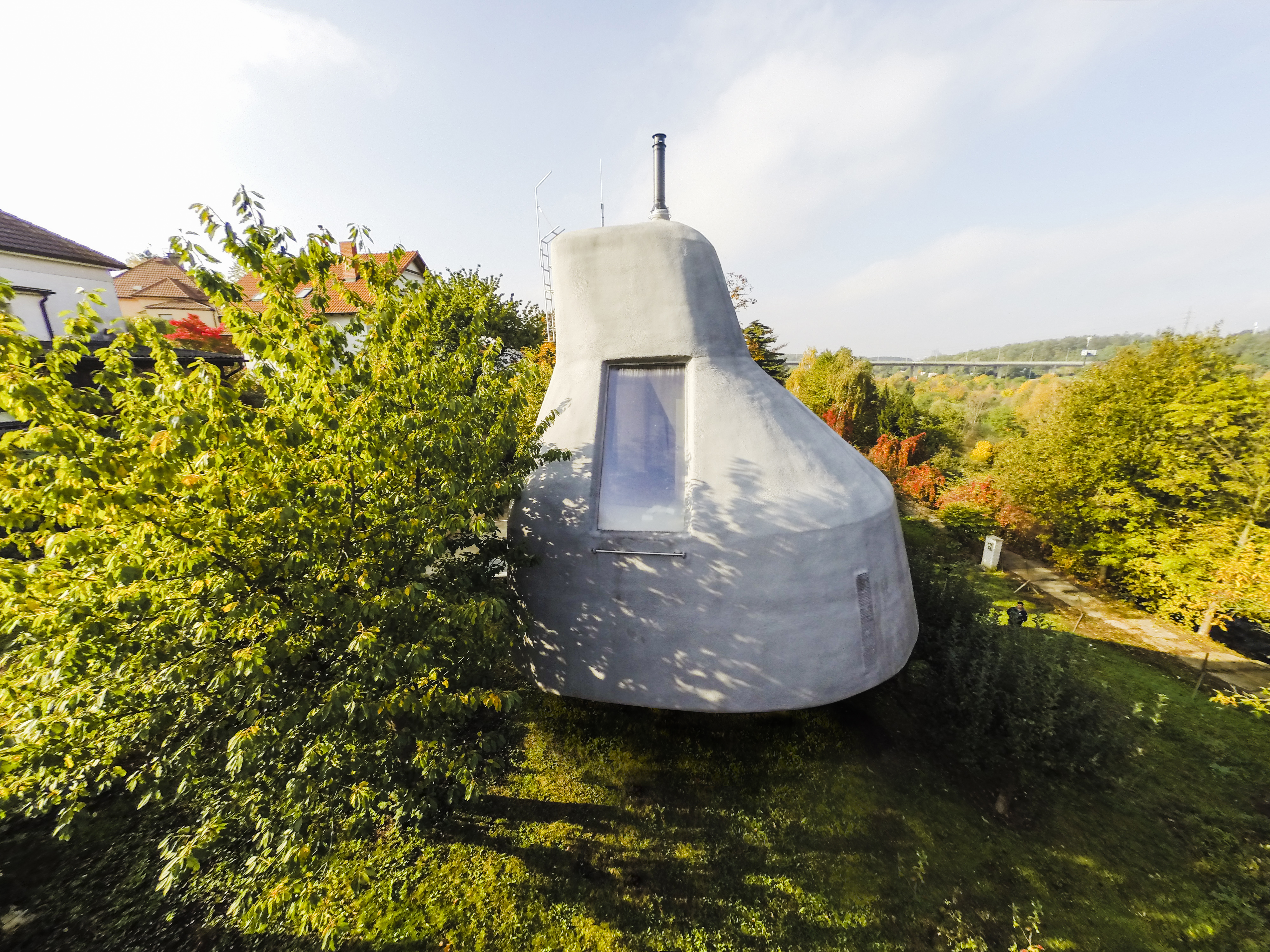

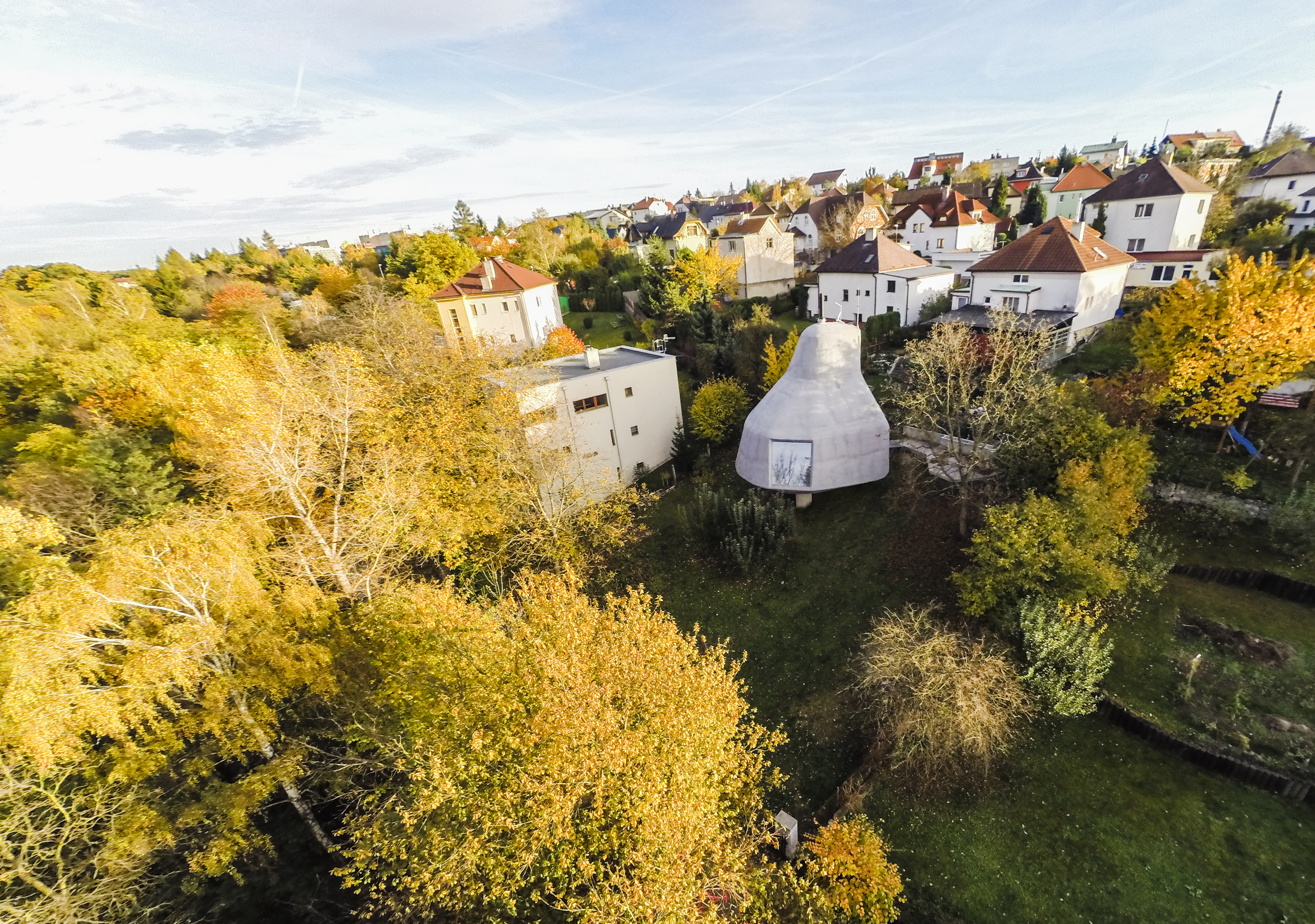

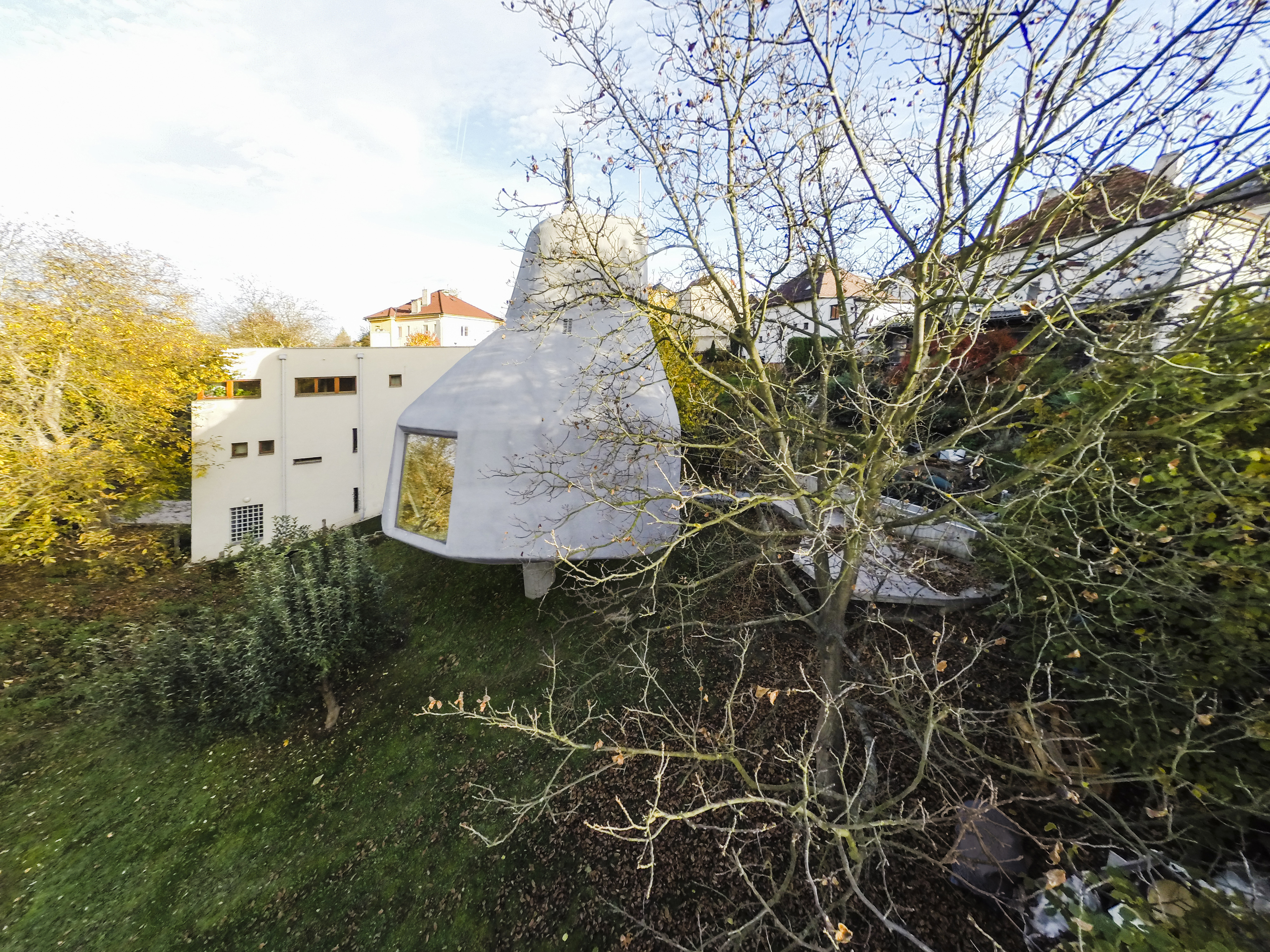

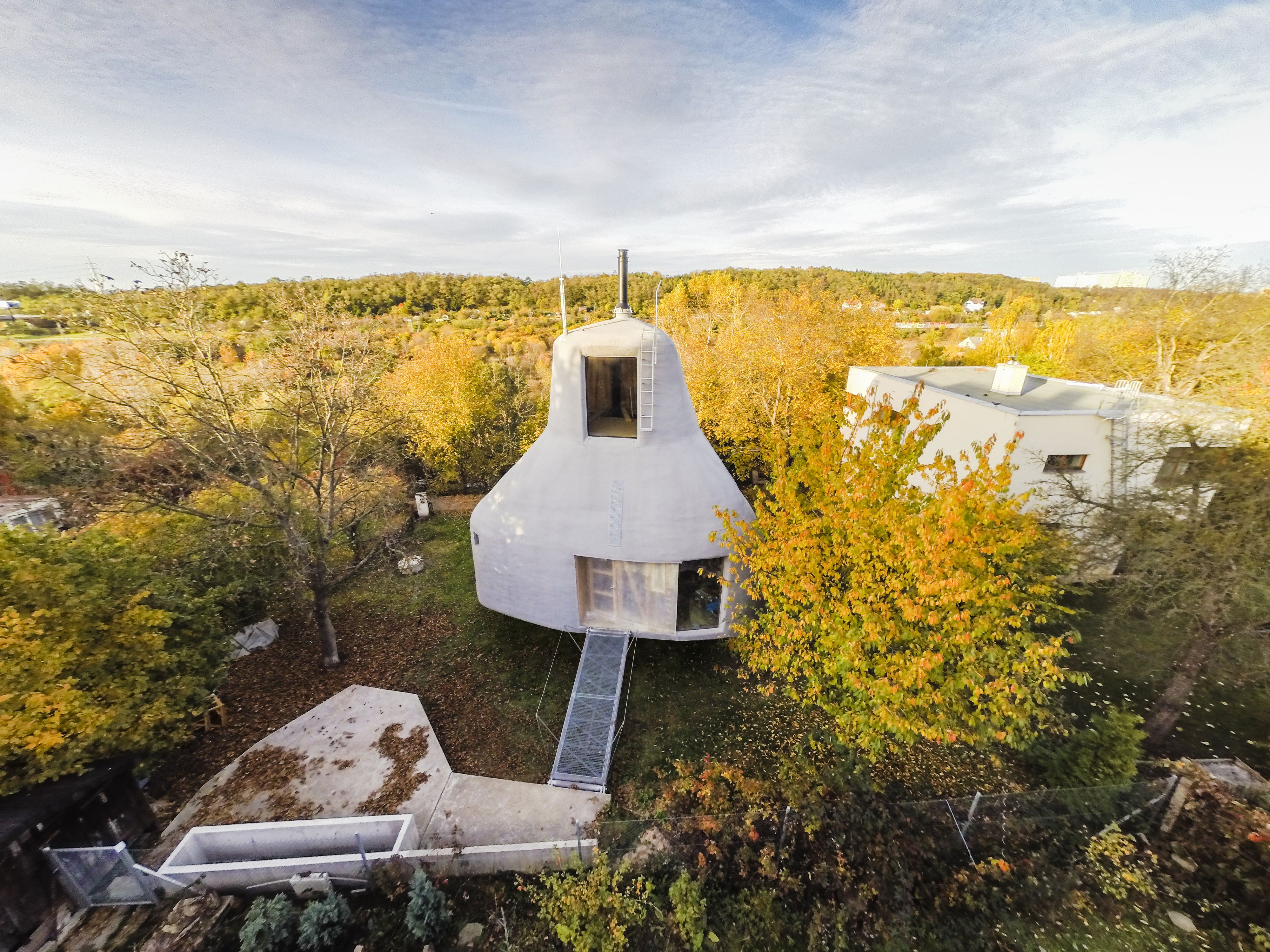

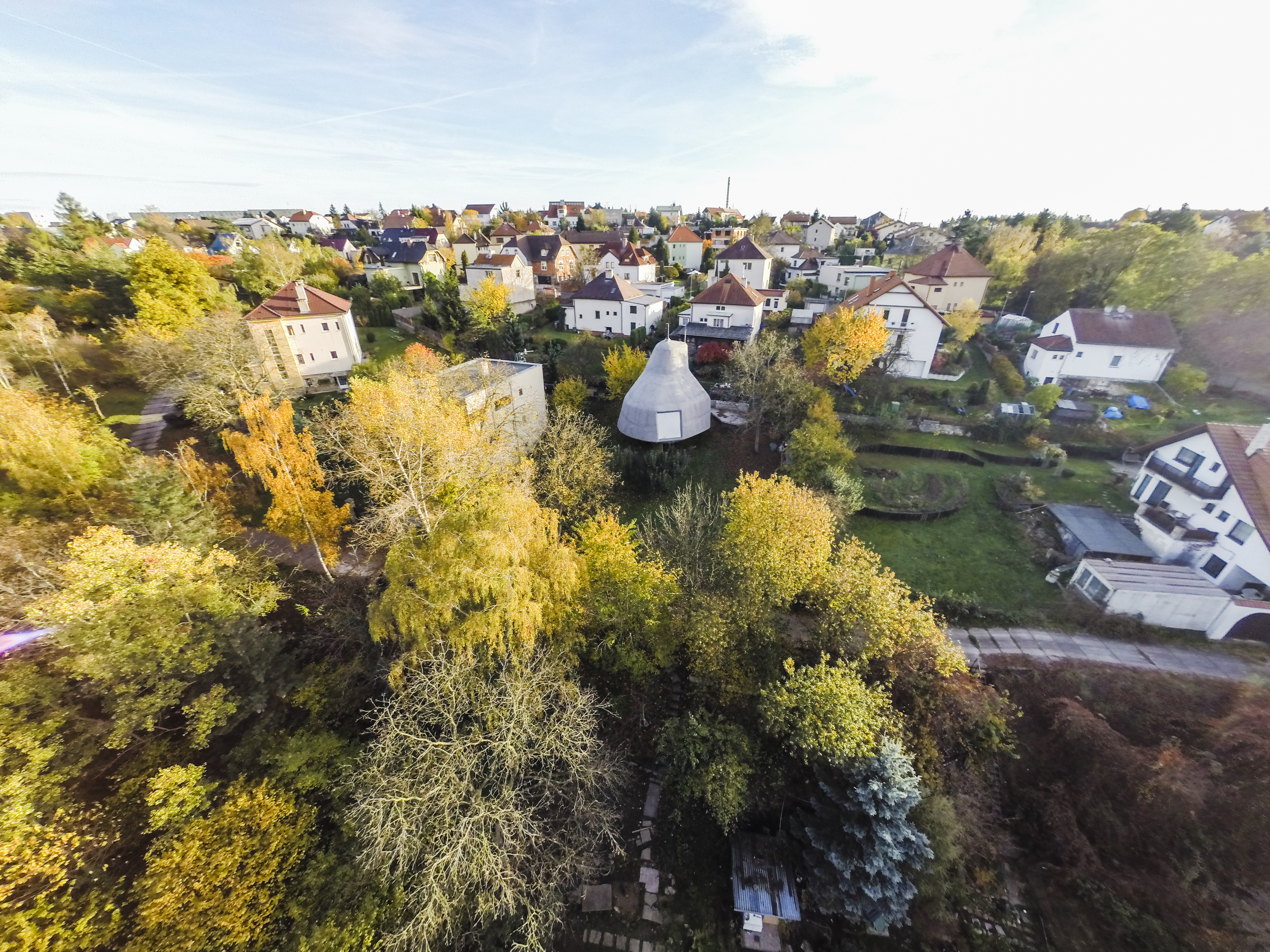

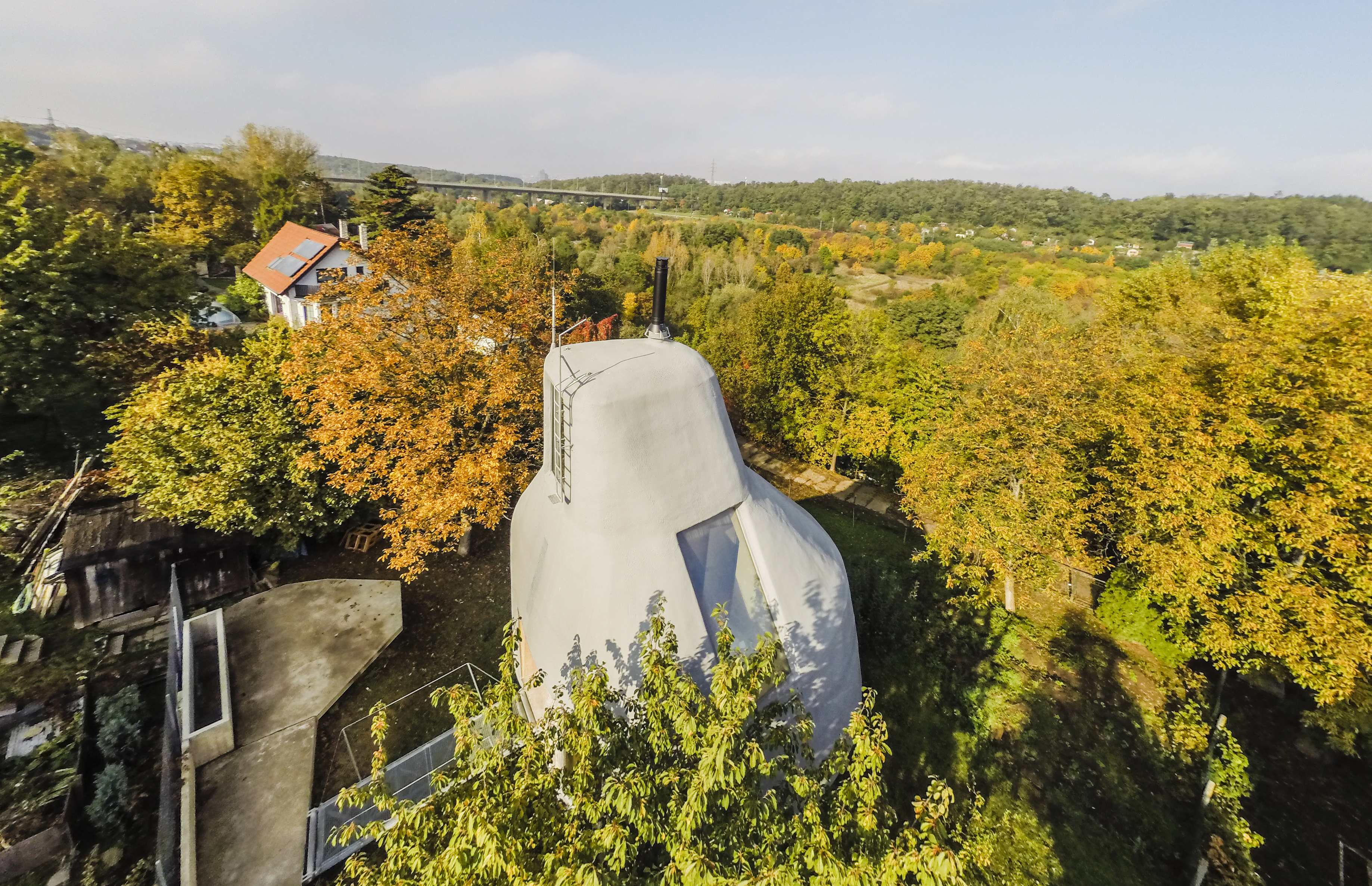

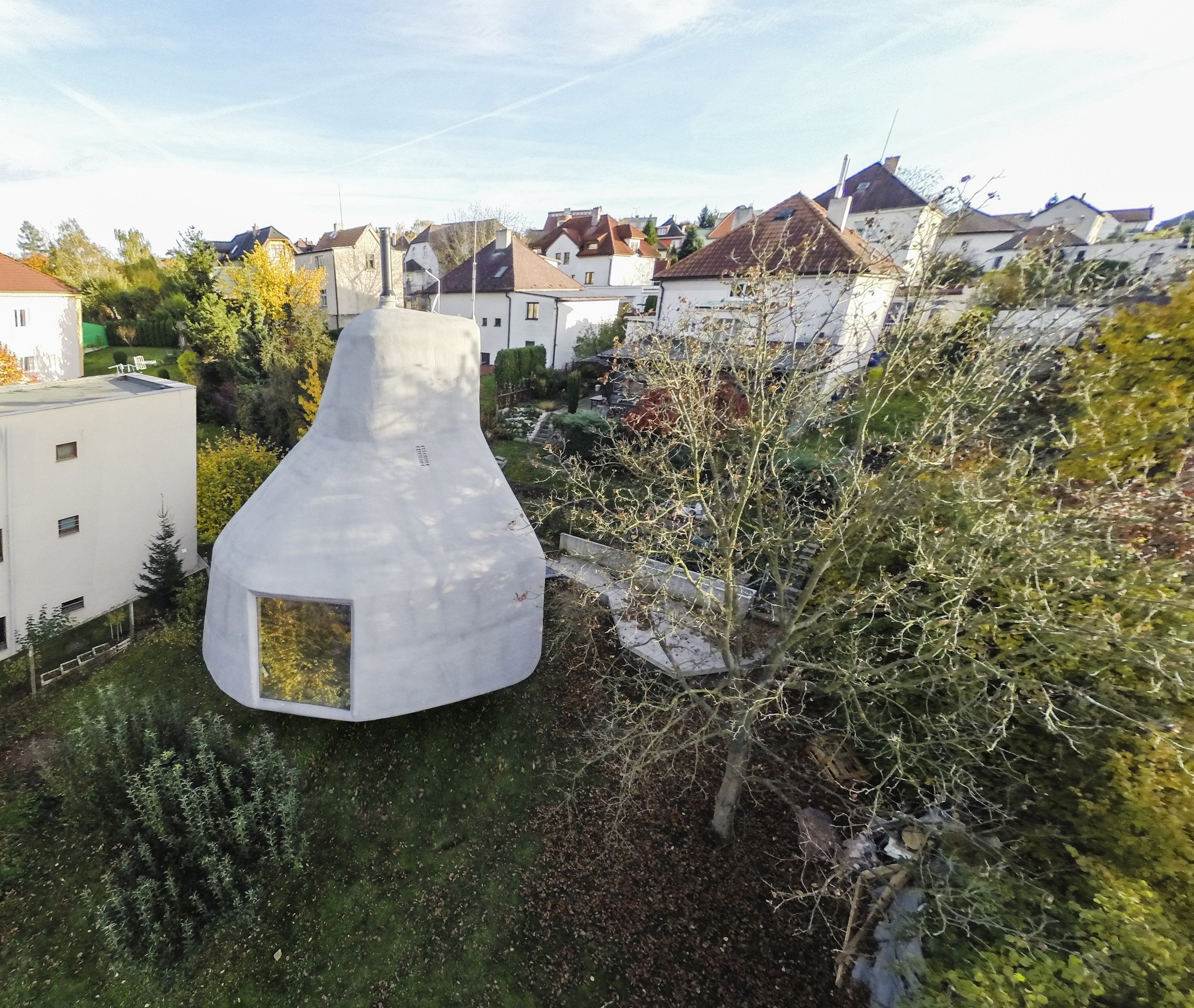

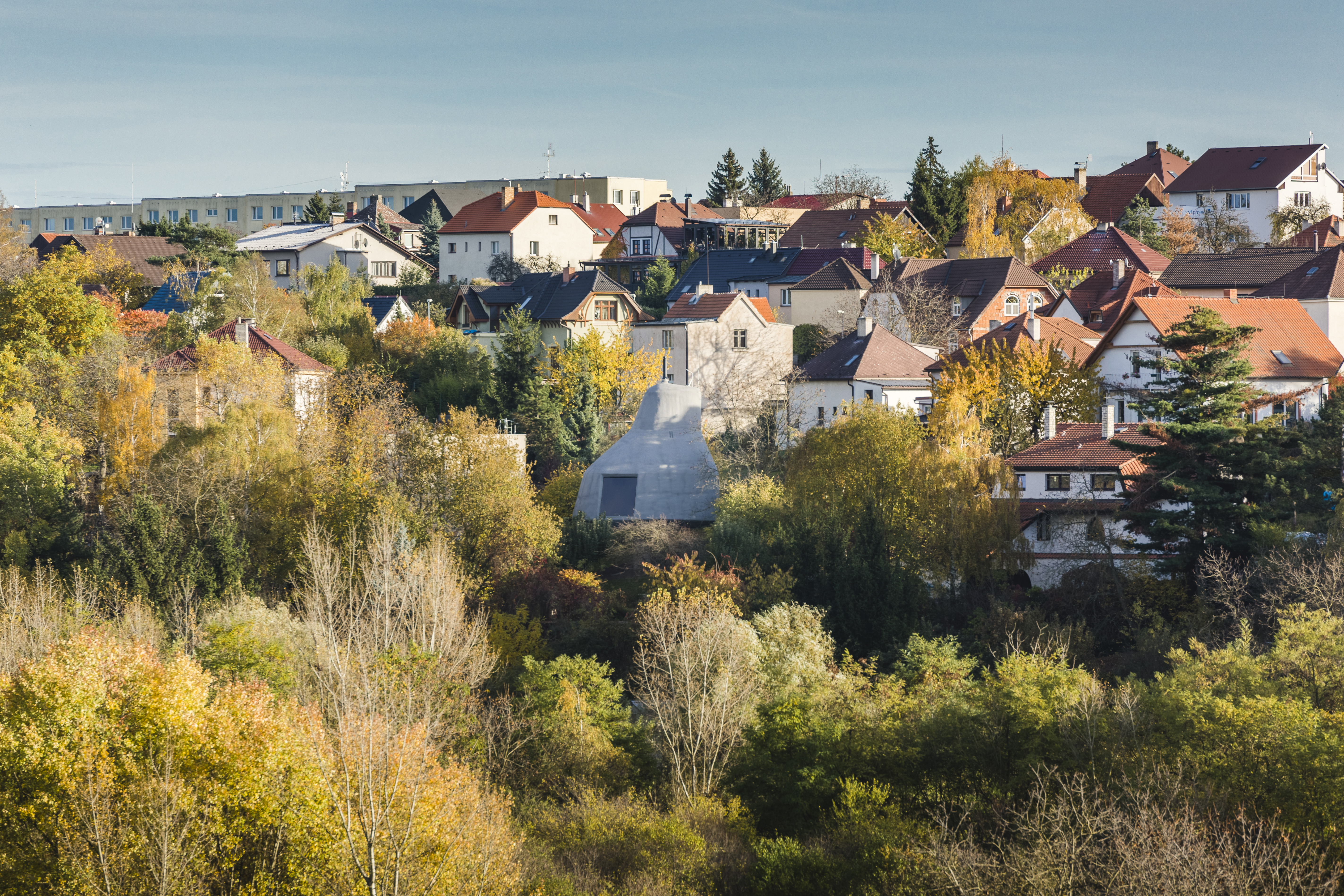

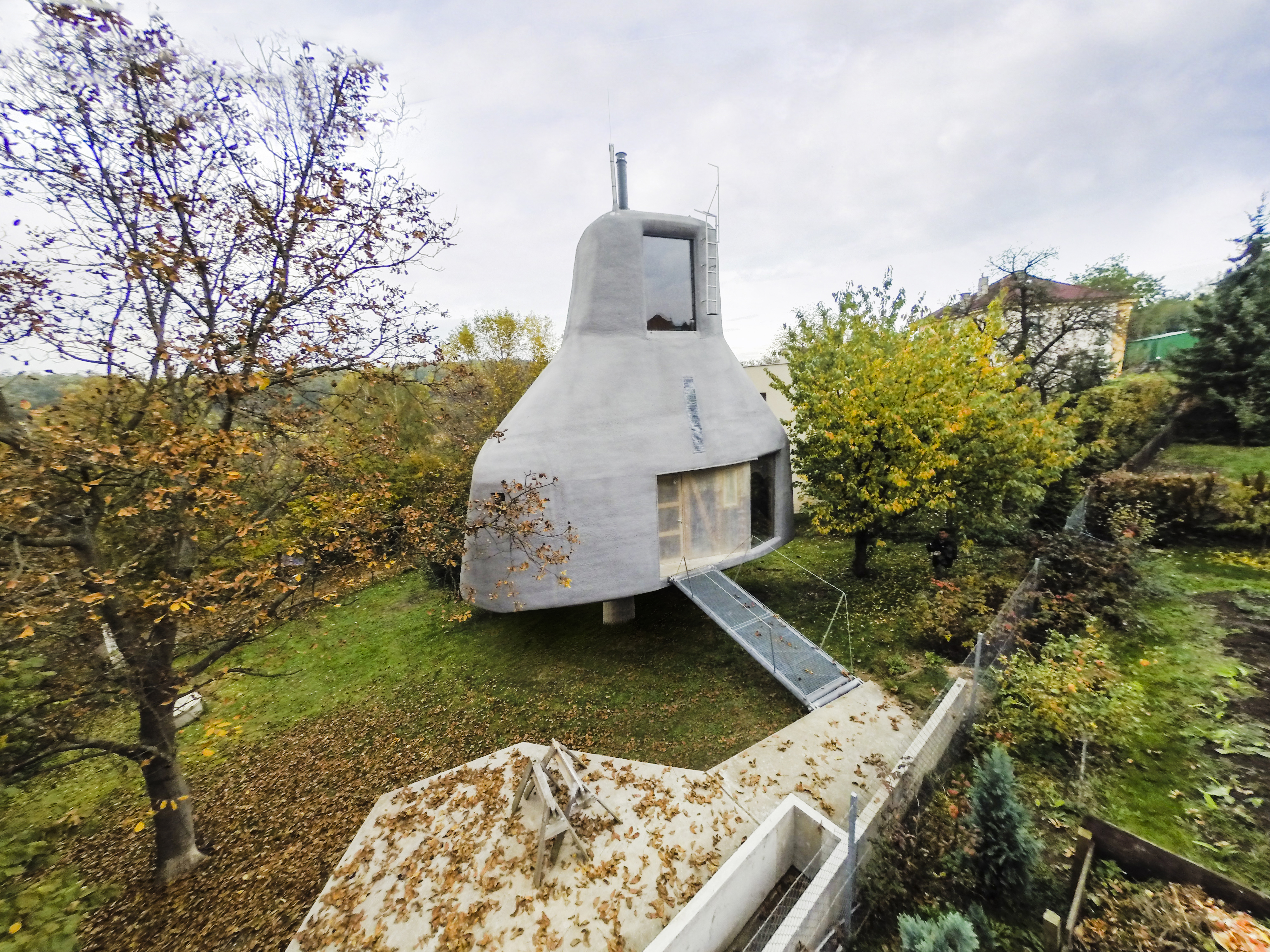

Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý

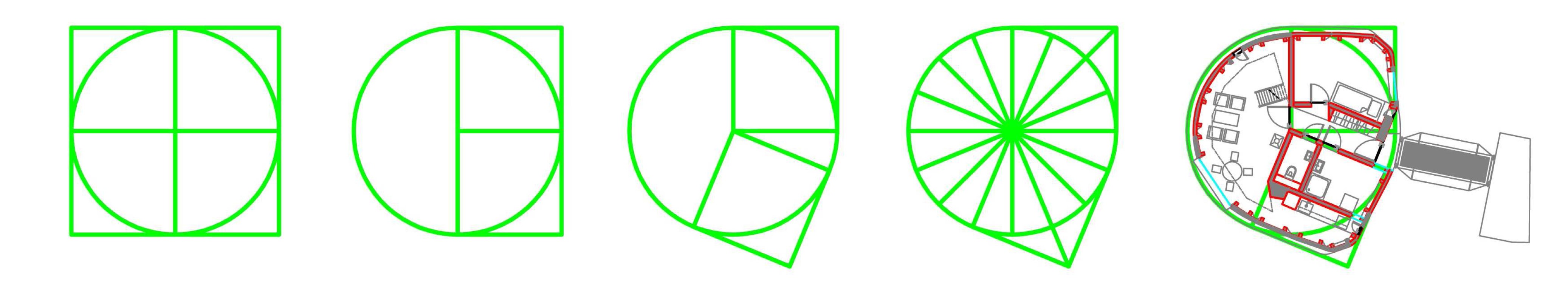

Schéma koncepcie
Schéma koncepcie

Pôdorys stavby vychádza z kruhu, ktorý na južnej strane prechádza do podoby dvoch štvorcov. V nich sú situované izby, kuchyňa a hygienické zázemie stavby. Zvolená koncepcia umožnila vyriešiť dispozíciu tak, že je na severnej strane umiestnená obývacia izba s jedálňou na výšku dvoch podlaží. Na južnej strane sú izby, kuchyňa, sociálne zázemie a vstup do objektu. Parkovanie zabezpečuje samostatná stavba umiestnená na severnej strane pozemku.

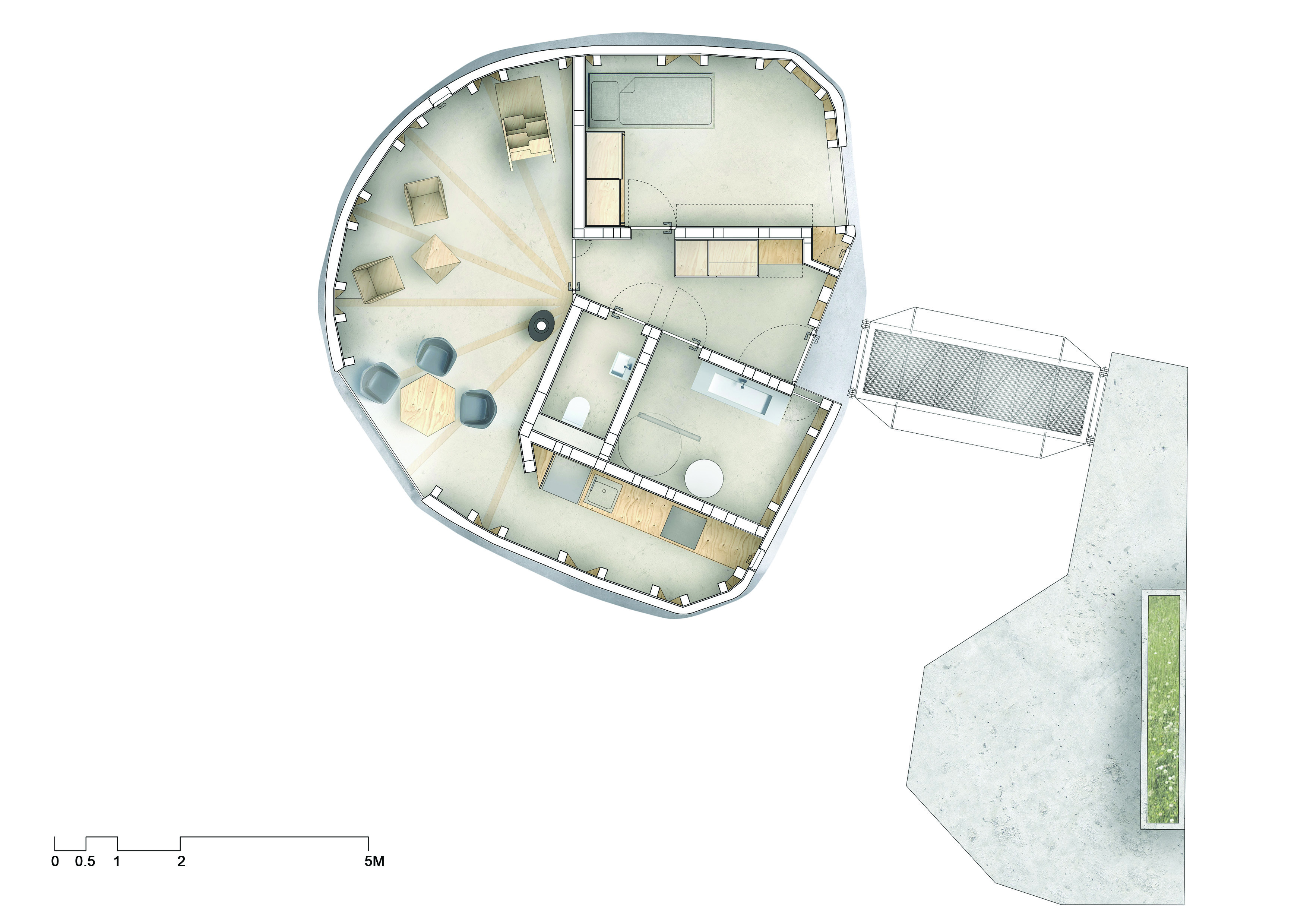

Pôdorys 1. NP: vstupná hala a zádverie - 5 m², kúpeľňa - 6 m², wc - 2 m2, obývacia izba s jedálňou - 22 m²,kuchyňa - 6 m², izba - 12 m²,celkom - 53 m²
Pôdorys 1. NP: vstupná hala a zádverie - 5 m², kúpeľňa - 6 m², wc - 2 m2, obývacia izba s jedálňou - 22 m²,kuchyňa - 6 m², izba - 12 m²,celkom - 53 m²

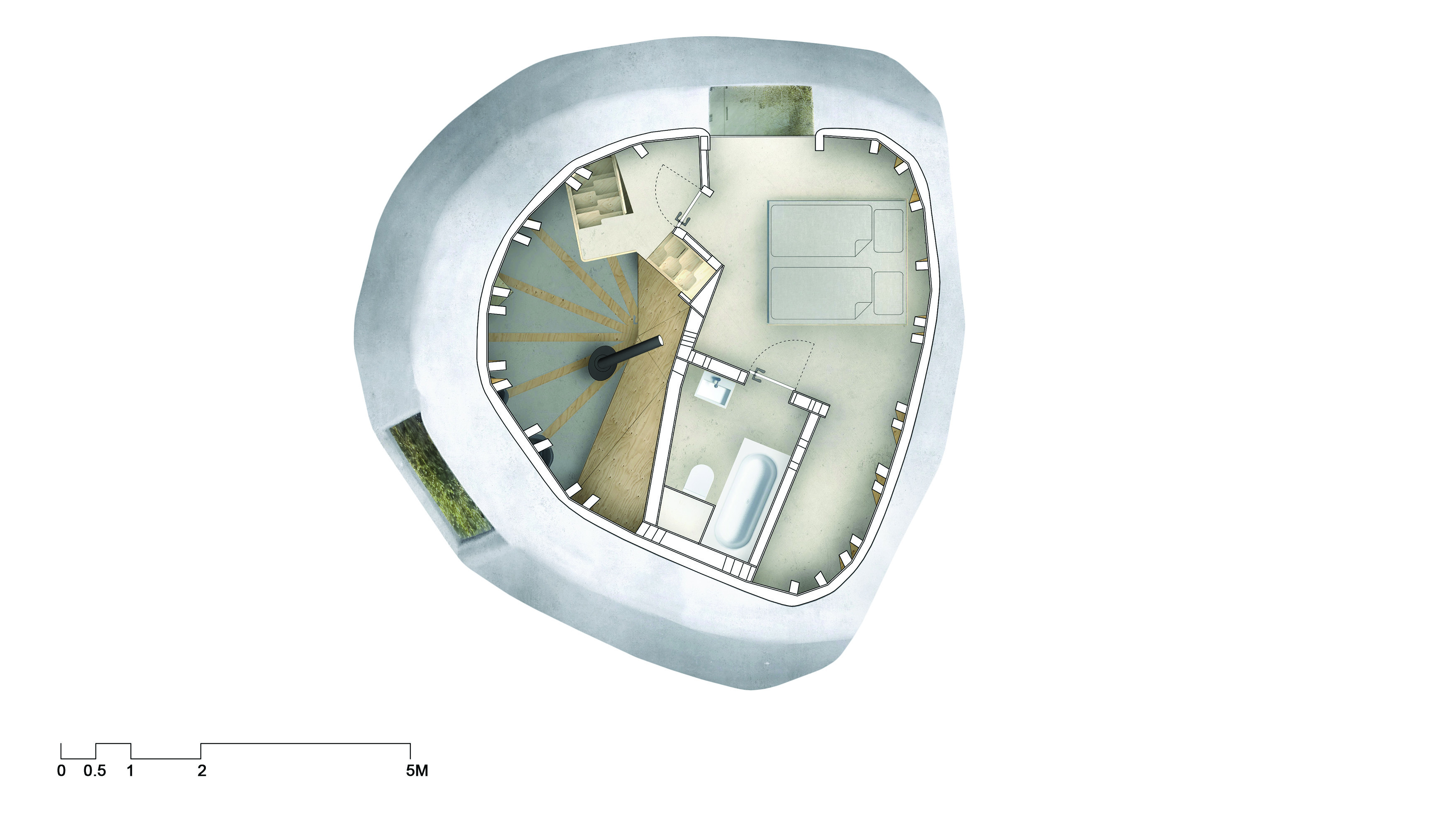

Pôdorys 2. NP: izba - 13 m², kúpeľňa, wc – 5 m², šatňa – 4 m², celkom – 22 m²
Pôdorys 2. NP: izba - 13 m², kúpeľňa, wc – 5 m², šatňa – 4 m², celkom – 22 m²

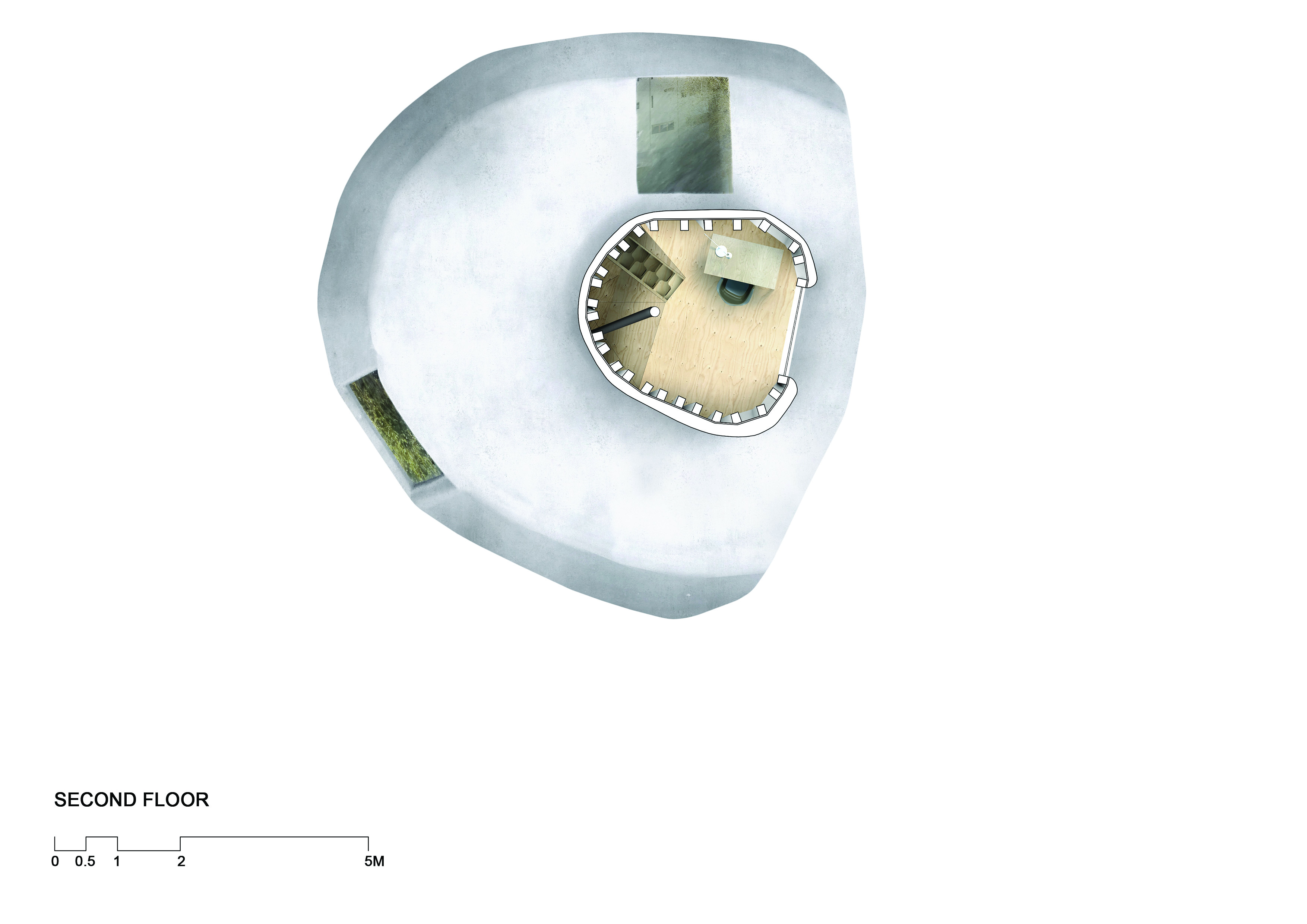

Pôdorys 3. NP: – 5 m²
Pôdorys 3. NP: – 5 m²

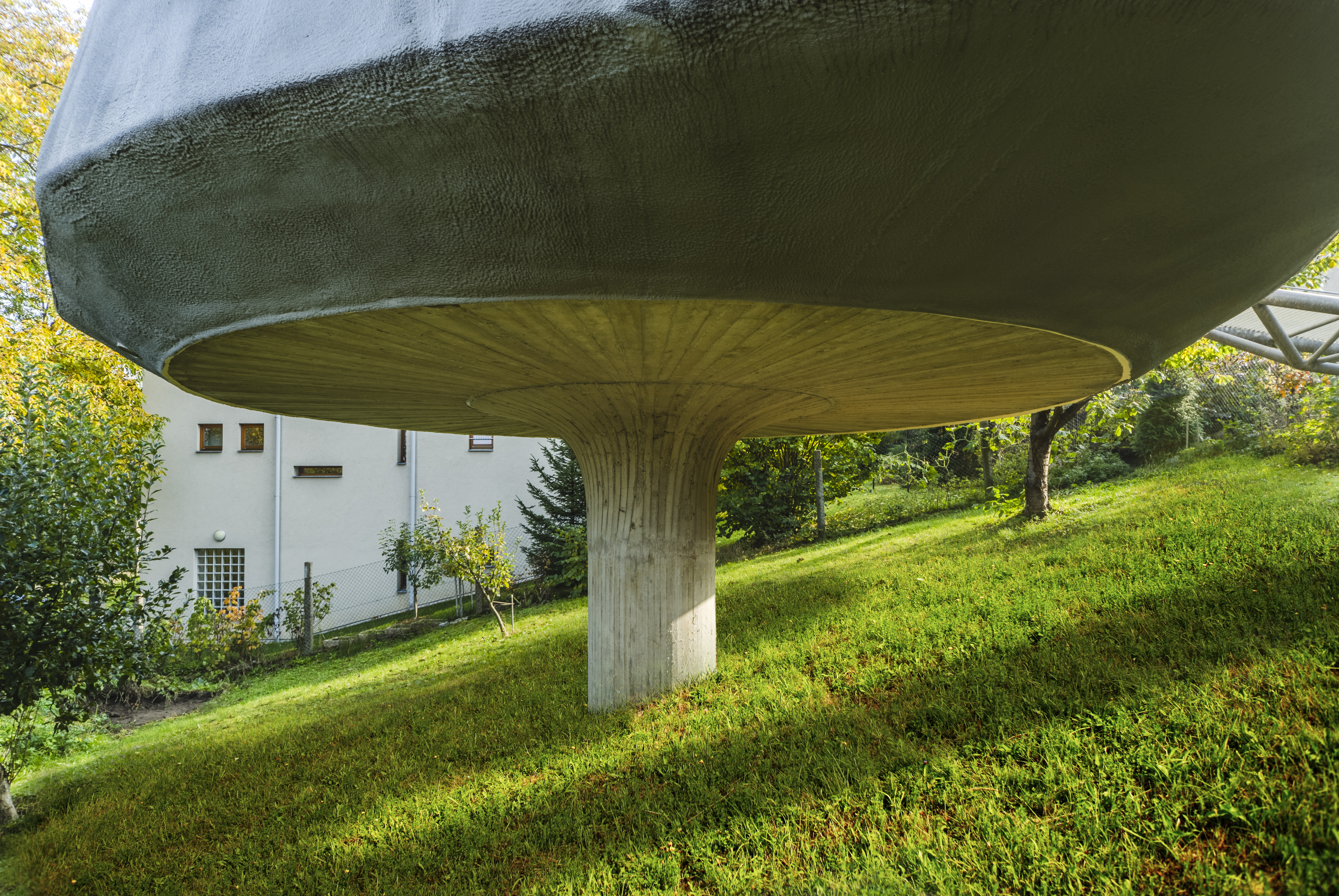

Dom je navrhnutý ako drevostavba, ktorá je založená na betónovej podnoži. V prudkom svahu by klasické zakladanie väčšieho objemu bolo drahšie ako zvolené riešenie. Dom je malý, so železobetónovou nohou navyše staticky spolupôsobí ako zavetrovanie prístupová lávka. Nosná drevená konštrukcia je v interiéri priznaná. Z vonkajšej strany je stavba zateplená polyuretánom.

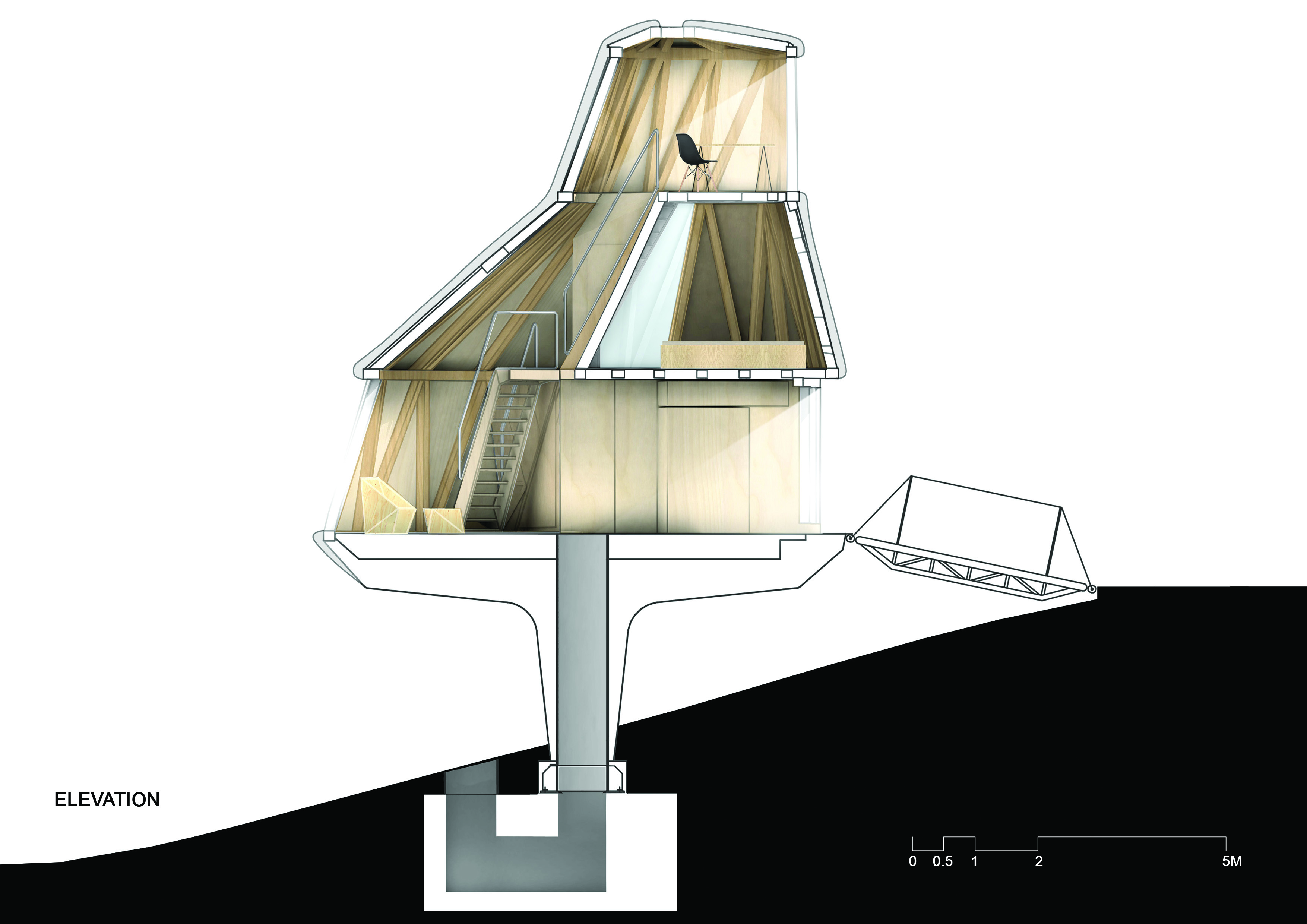

Rez
Rez

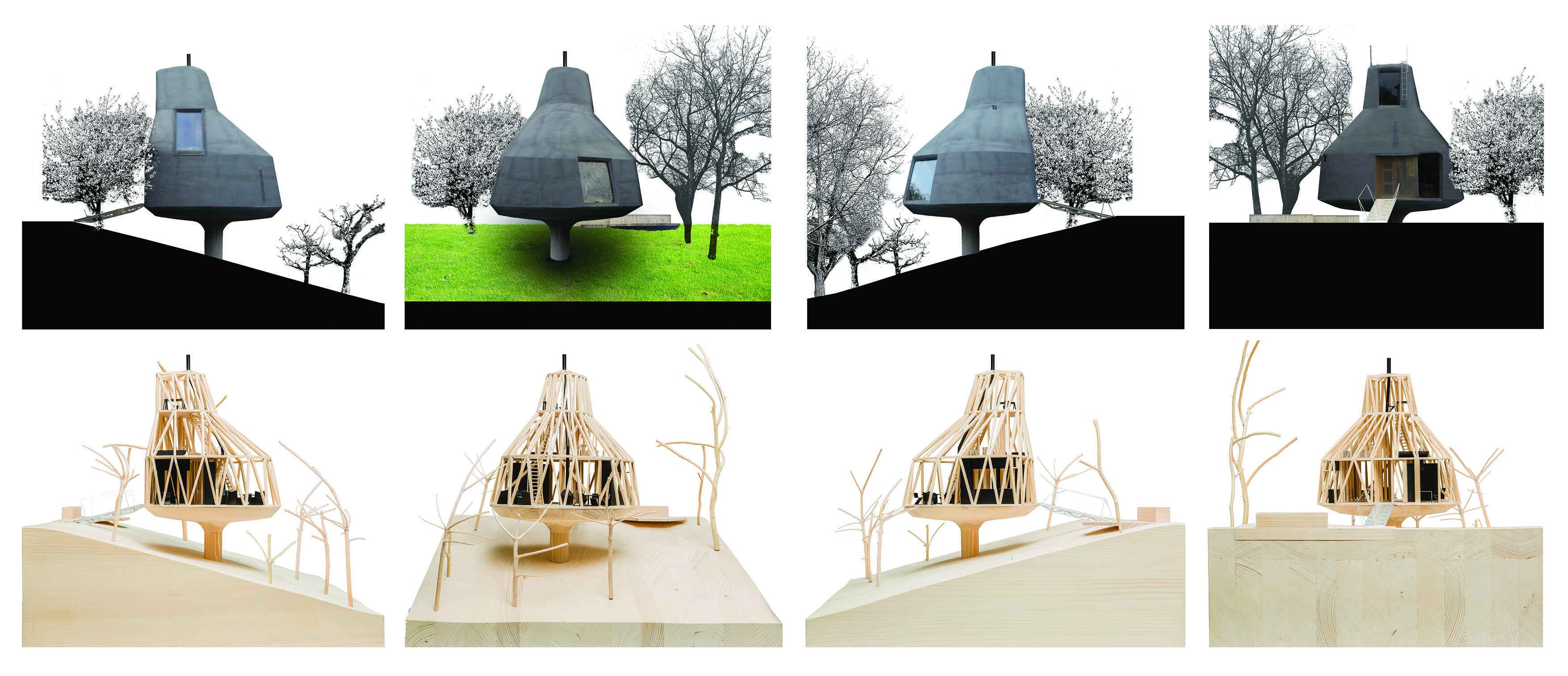

Pohľady
Pohľady

Trámová drevenú konštrukciu tvoria prvky vyrezávané na 3D frézke. Medzi trámy je z vonkajšej strany priskrutkovaná preglejka hrúbky 18 mm. Na túto vrstvu sa nastriekala polyuretánová tepelná izolácia. Toto riešenie je lacné a má dobré tepelnoizolačné vlastnosti. Vodeodolnosť povrchu je zabezpečená akrylátovou vrstvou.

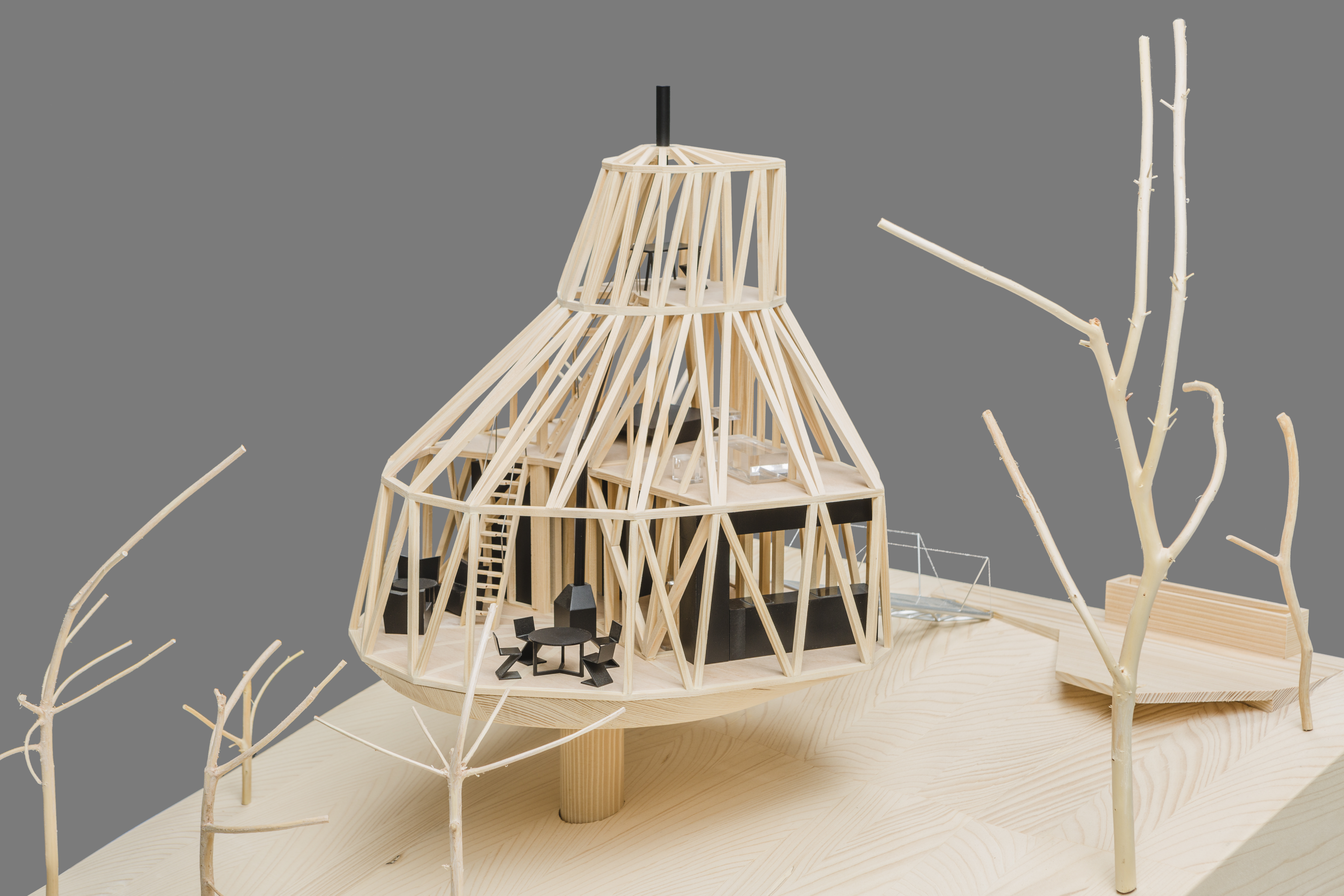

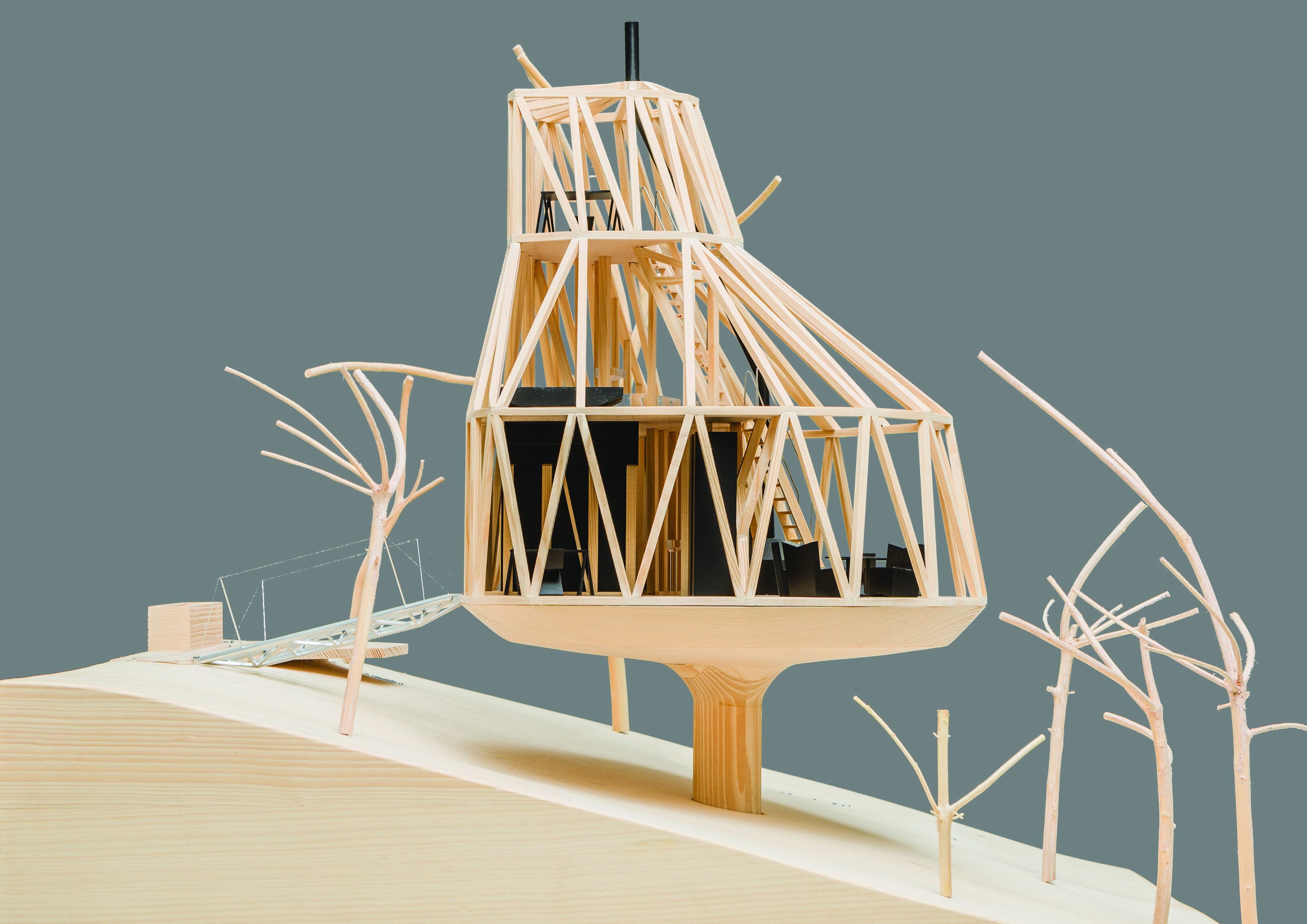

Model
Model
Model
Model

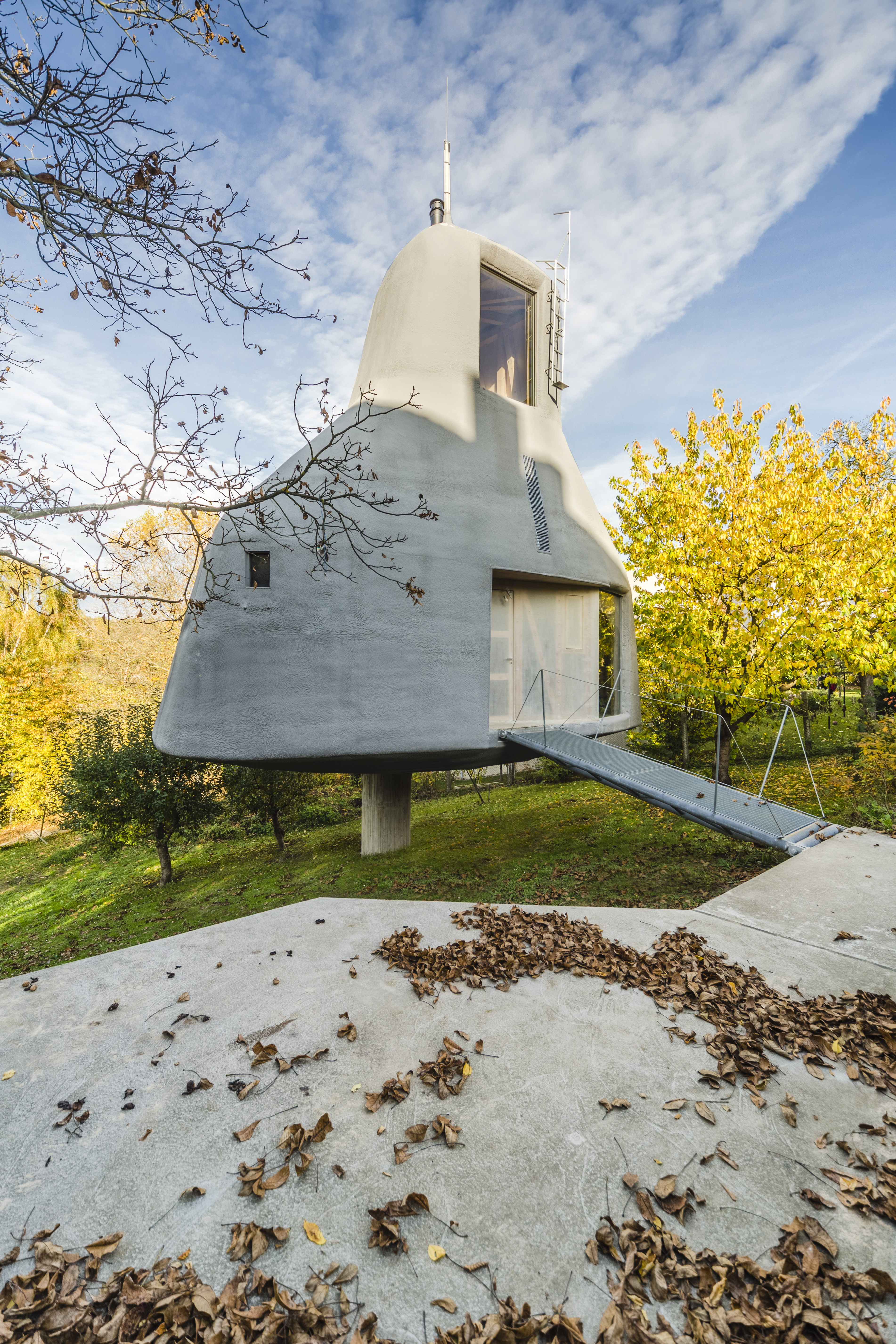

Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý

V interiéri je priznaná nosná trámová konštrukcia a preglejkové dosky.

Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý
Foto: Tomáš Malý

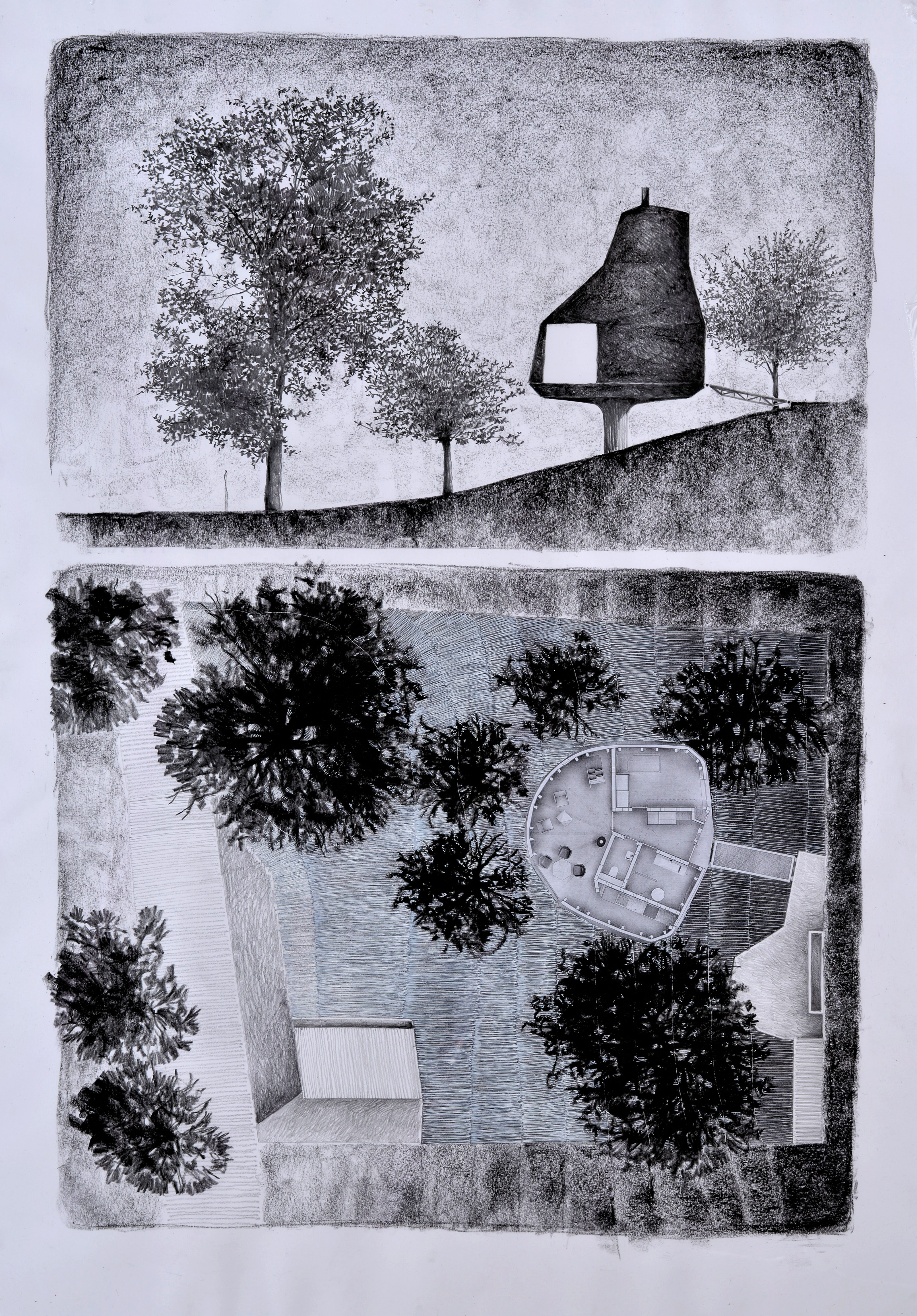

Grafika
GrafikaAutor: Jan Šépka
Grafika
GrafikaAutor: Jan Šépka
Grafika
GrafikaAutor: Jan Šépka

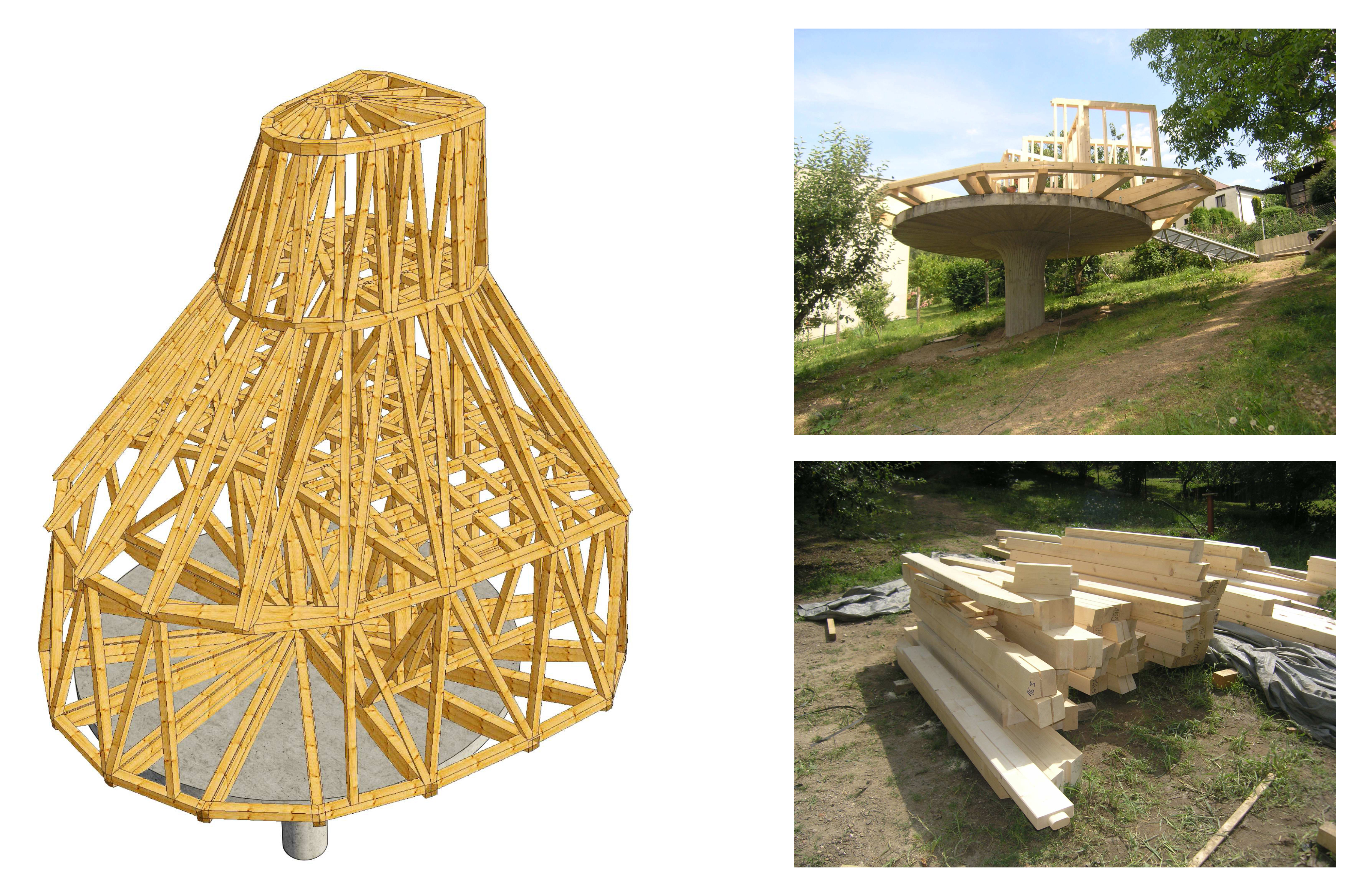

Schéma konštrikcie
Schéma konštrikcie

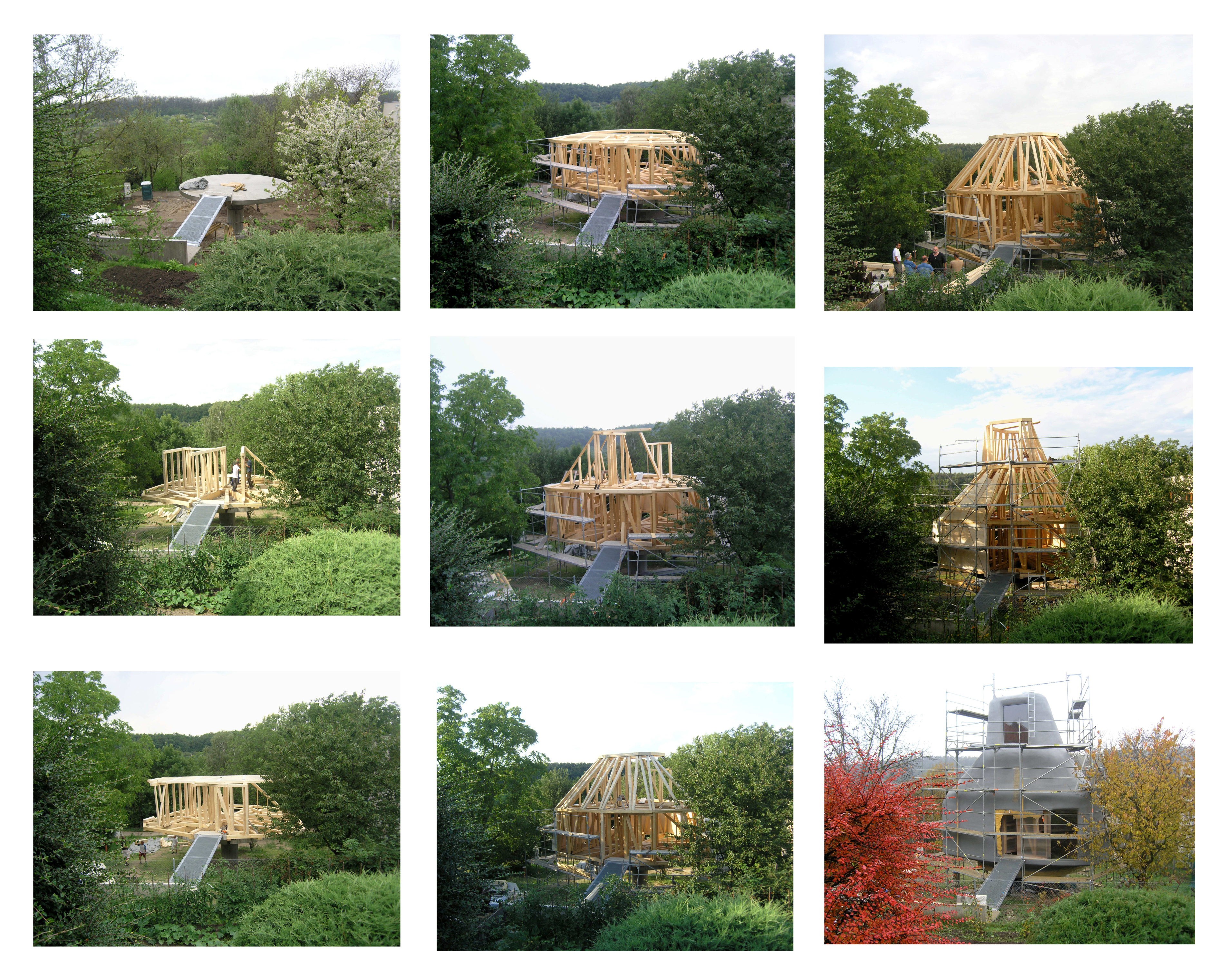

Montáž
Montáž

Podklady: Jan Šépka, Šépka architekti

Poloha diela

doc. Ing. akad. arch. Jan Šépka
Ing. arch. Vítězslav Kůstka
Ing. arch. Jan Kolář
