Šikmý dom v Záhorskej Bystrici

V sklone svahovitej parcely.
Šikmý dom v Záhorskej Bystrici
Autori: Mgr. art. Martin MaňoInvestor: súkromná osobaPlocha pozemku: 1195m²Zastavaná plocha: 177m²Podlažná plocha: 332m²Obostavaný objem: 1245m³Investičný náklad: 500.000,-Návrh: 2019 - 2019Realizácia: 2020 - 2021Adresa: Rudavská , Bratislava, SlovenskoPublikované: 4. december 2023

Lokalita

Dom sa nachádza v Bratislave, v mestskej časti Záhorská Bystrica - Krče, v novej zástavbe rodinných domov. Územie je rozparcelované na zhruba 50 pozemkov, z ktorých väčšie sú orientované k Vápenickému potoku. Terén klesá smerom od vstupu k spomínanému potoku a jeho ochrannému pásmu, ktoré návrh domu plne rešpektuje. Táto línia čiastočne ovplyvňuje aj pôdorysný tvar stavby. Obdĺžniková parcela s rozmermi 20 x 62 m a výmerou 1195m² je orientovaný kratšou stranou pozdĺž vnútroareálovej komunikácie, z ktorej je riešený vstup na parcelu.



Dom

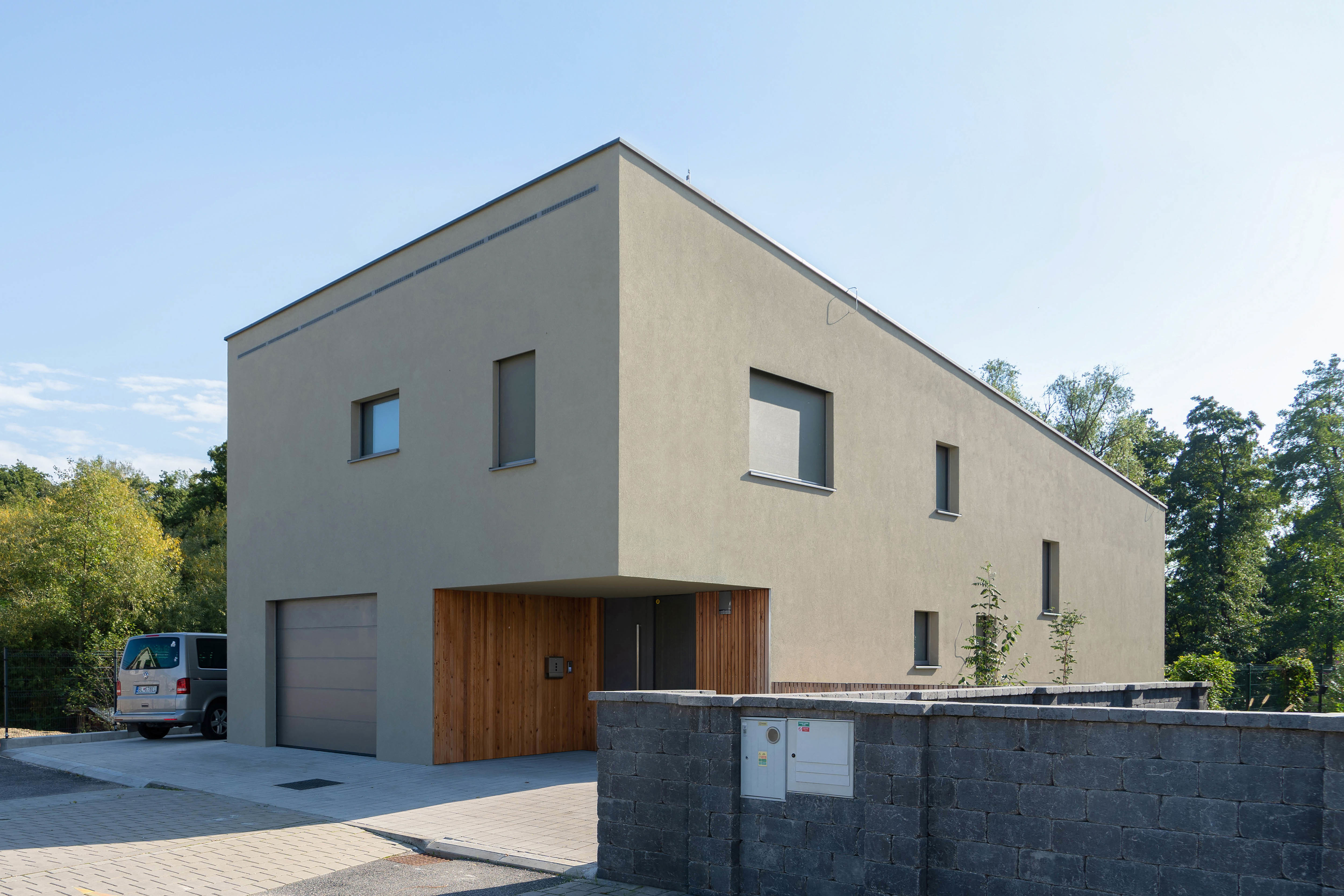

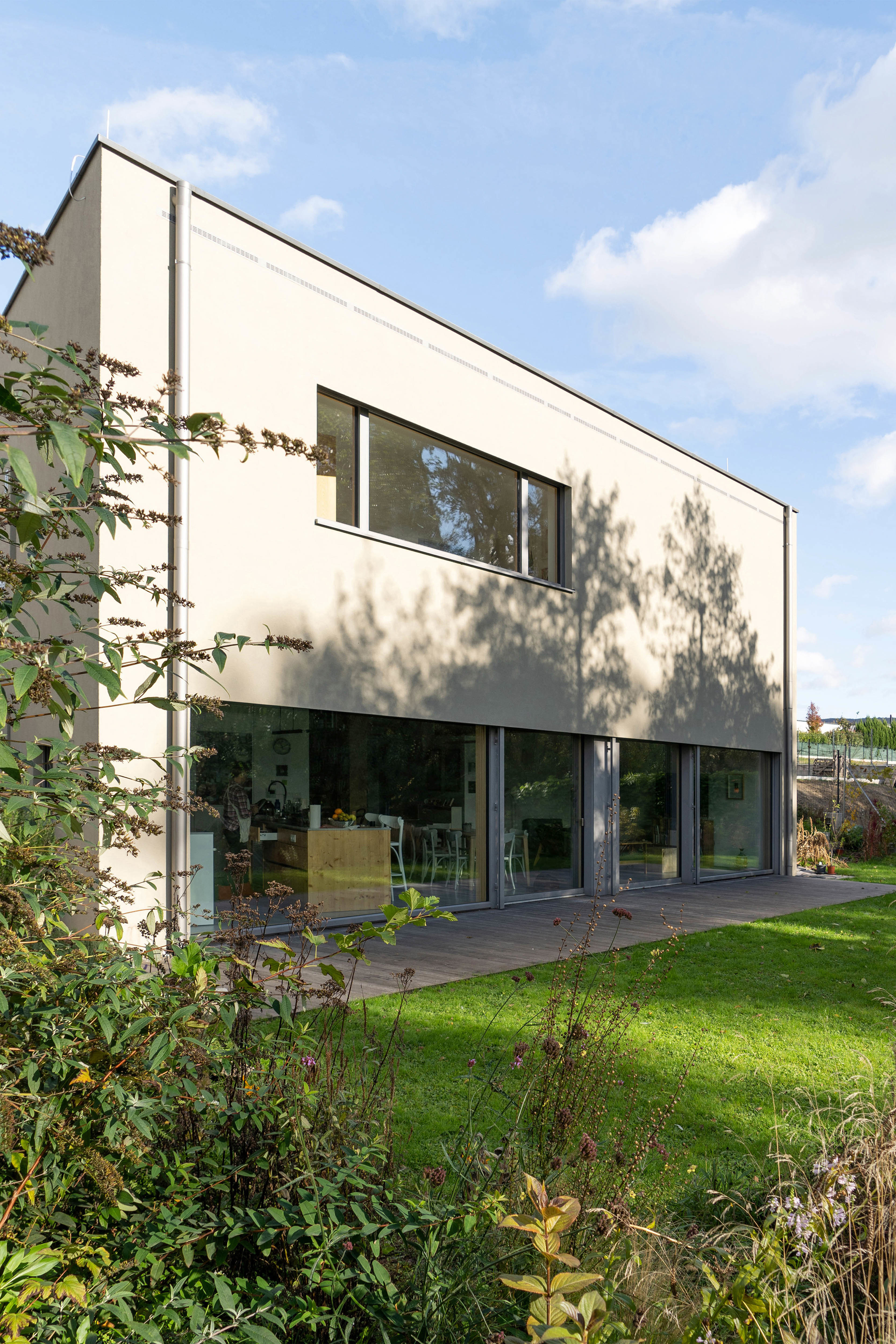

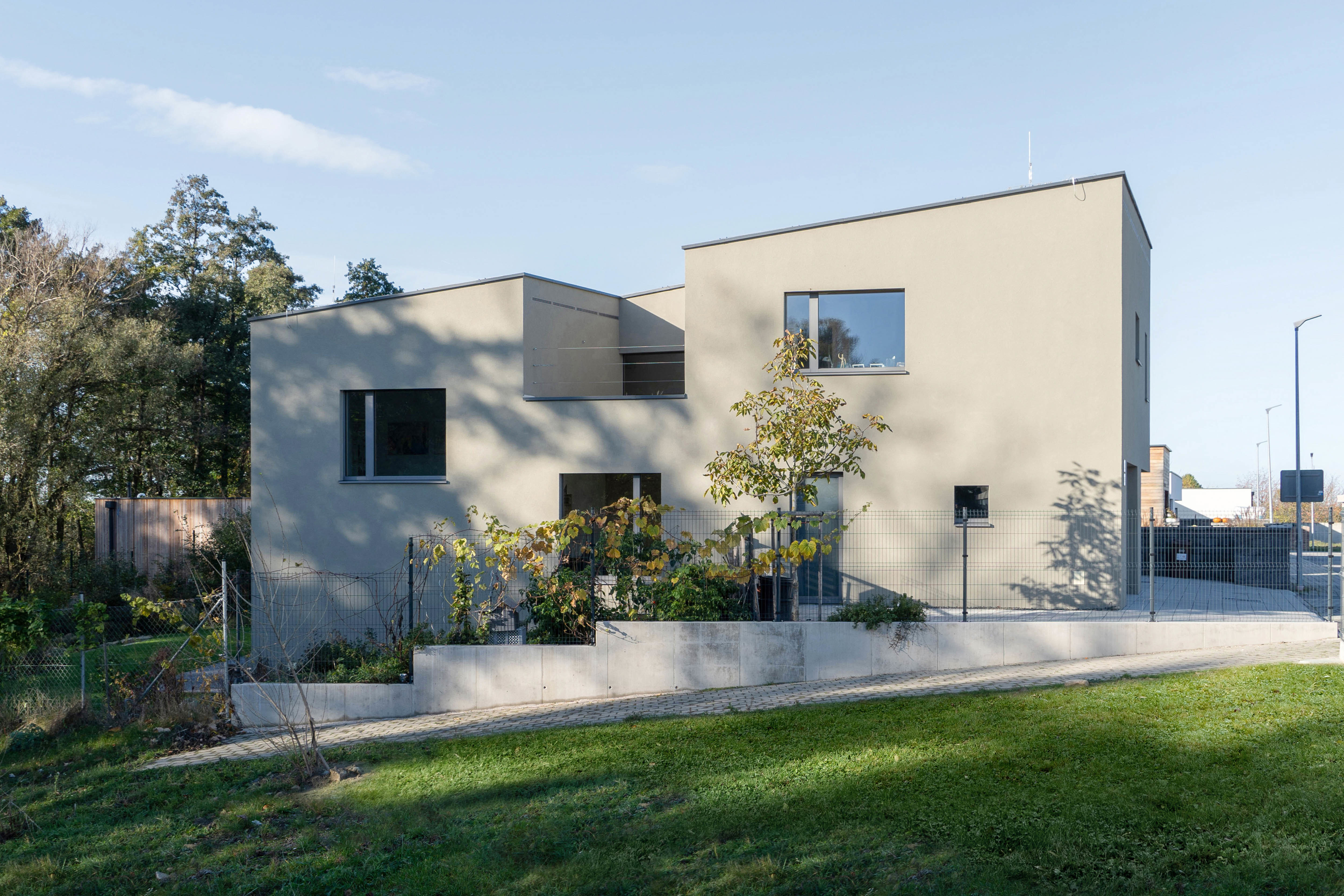

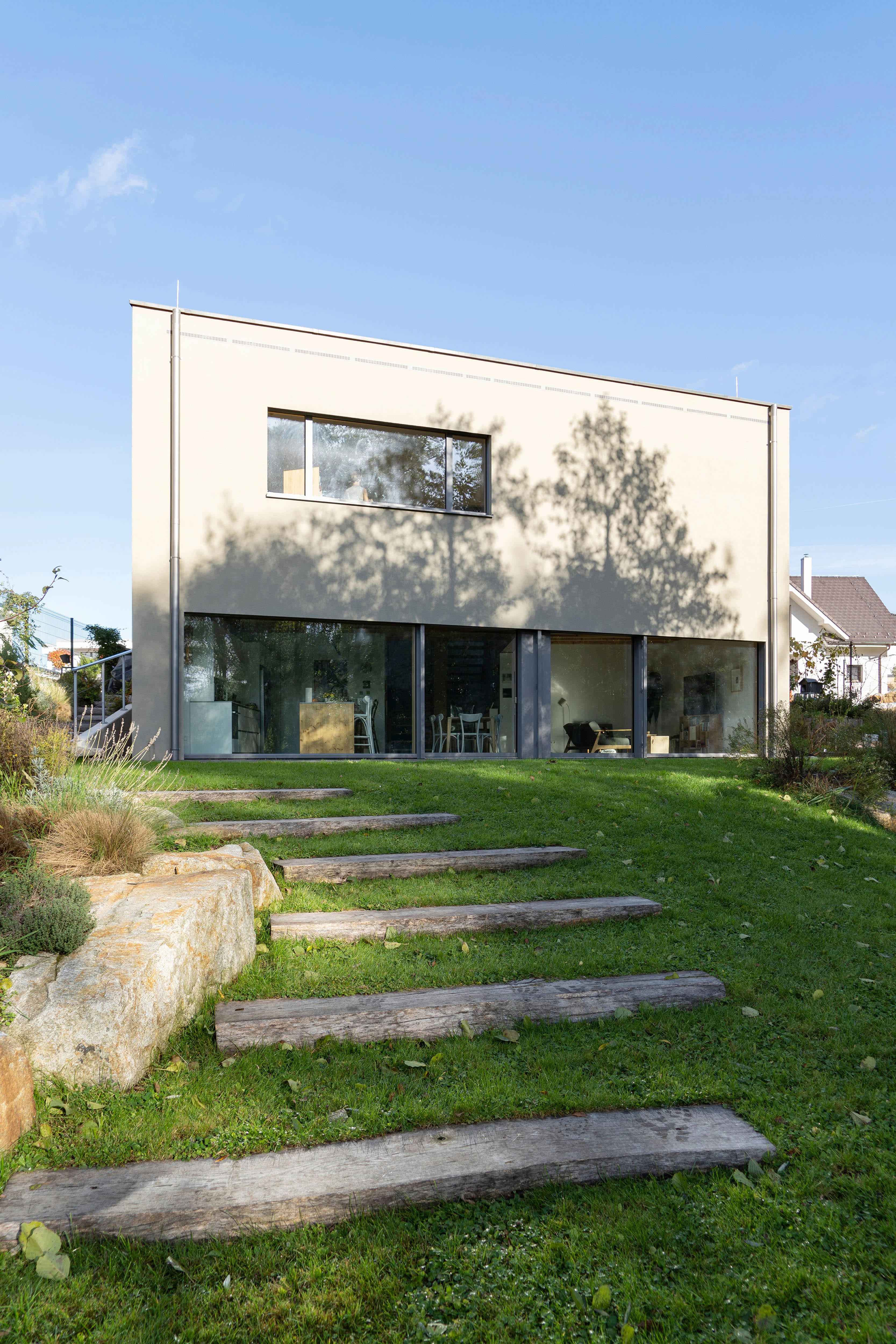

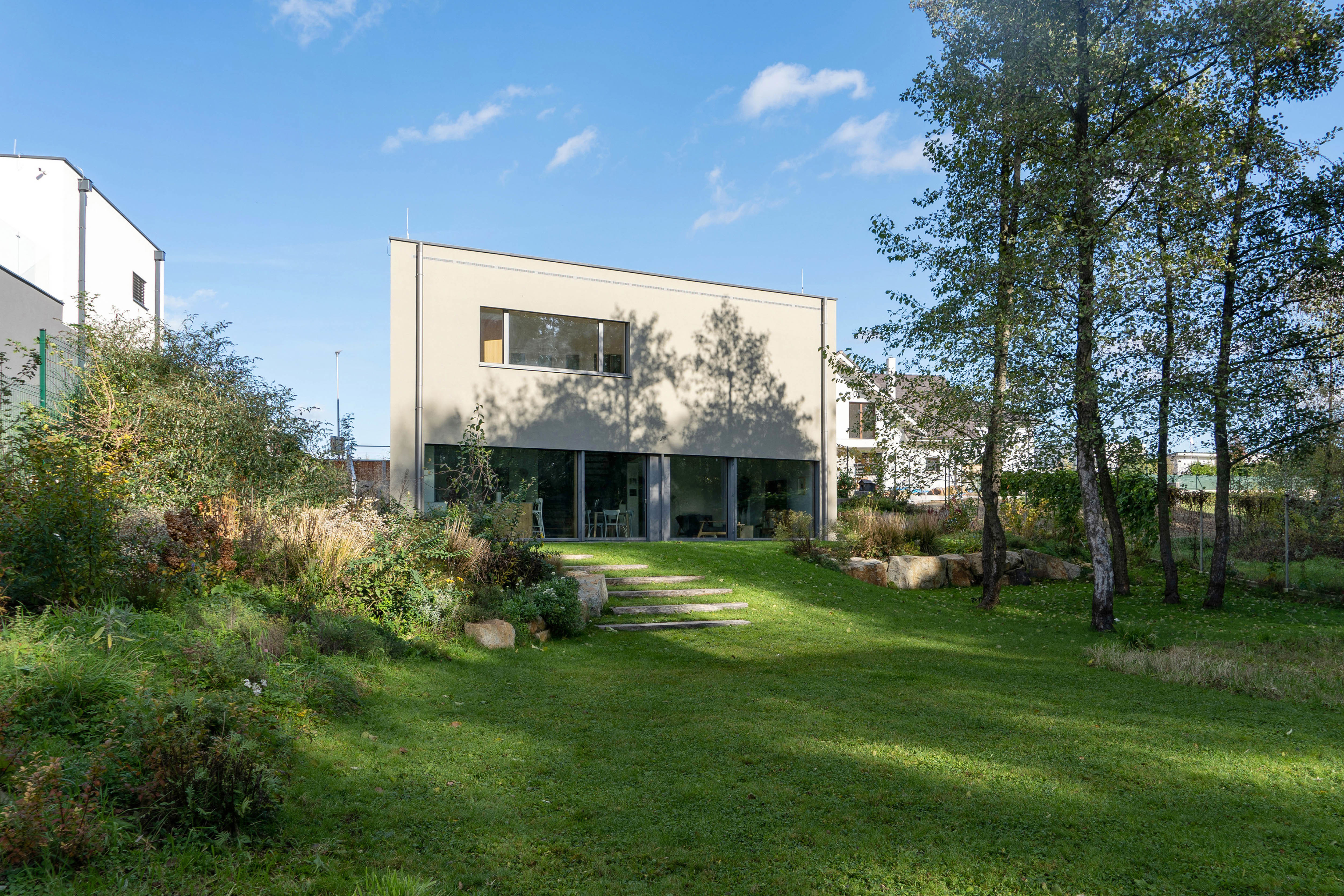

Dvojpodlažný rodinný dom, kopíruje klesajúci charakter parcely vnútorným usporiadaním podlaží. Pultová atiková strecha rovnako plynie v sklone pôvodného terénu, kompaktný kváder sa jemne sa rozširuje smerom k potoku.

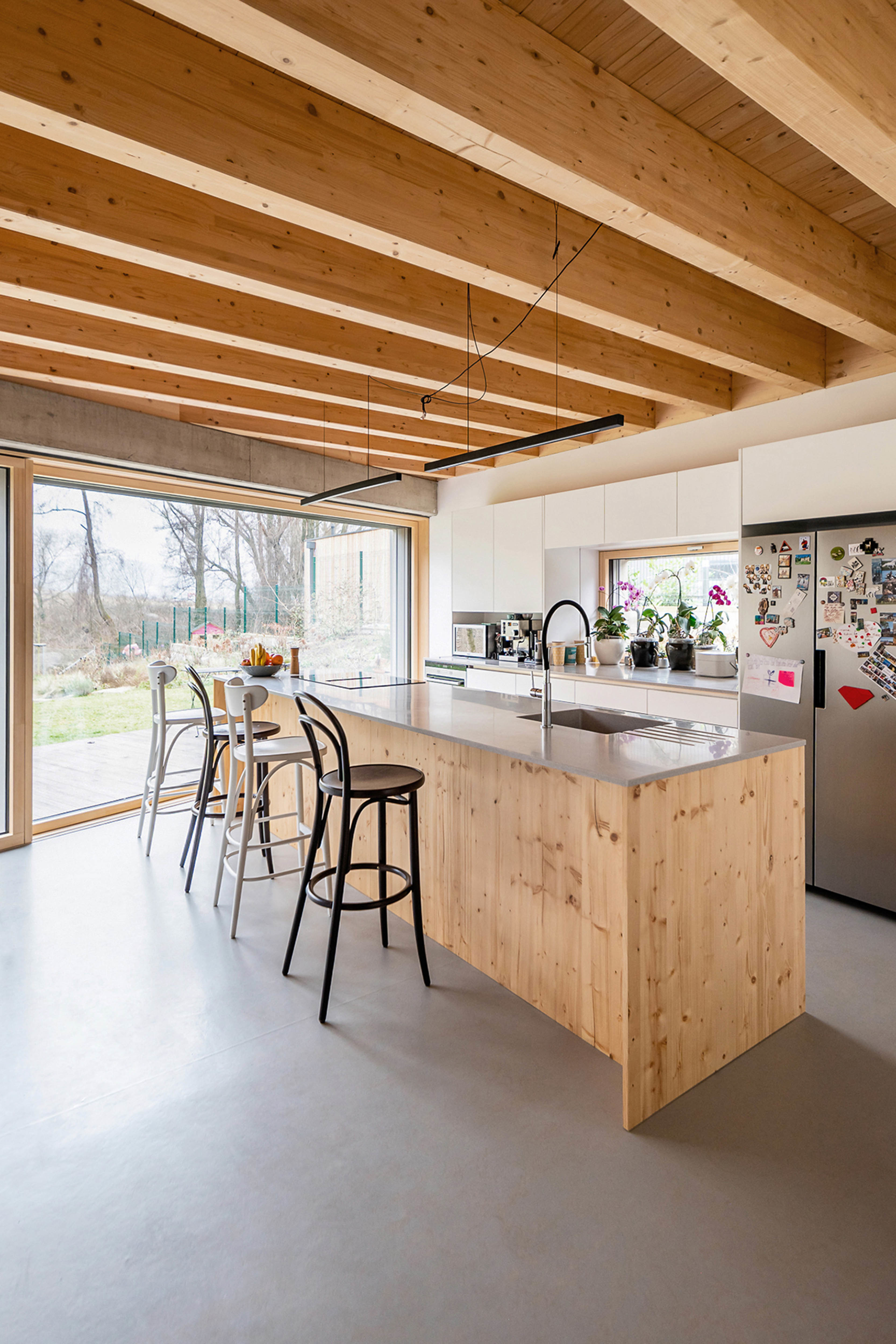

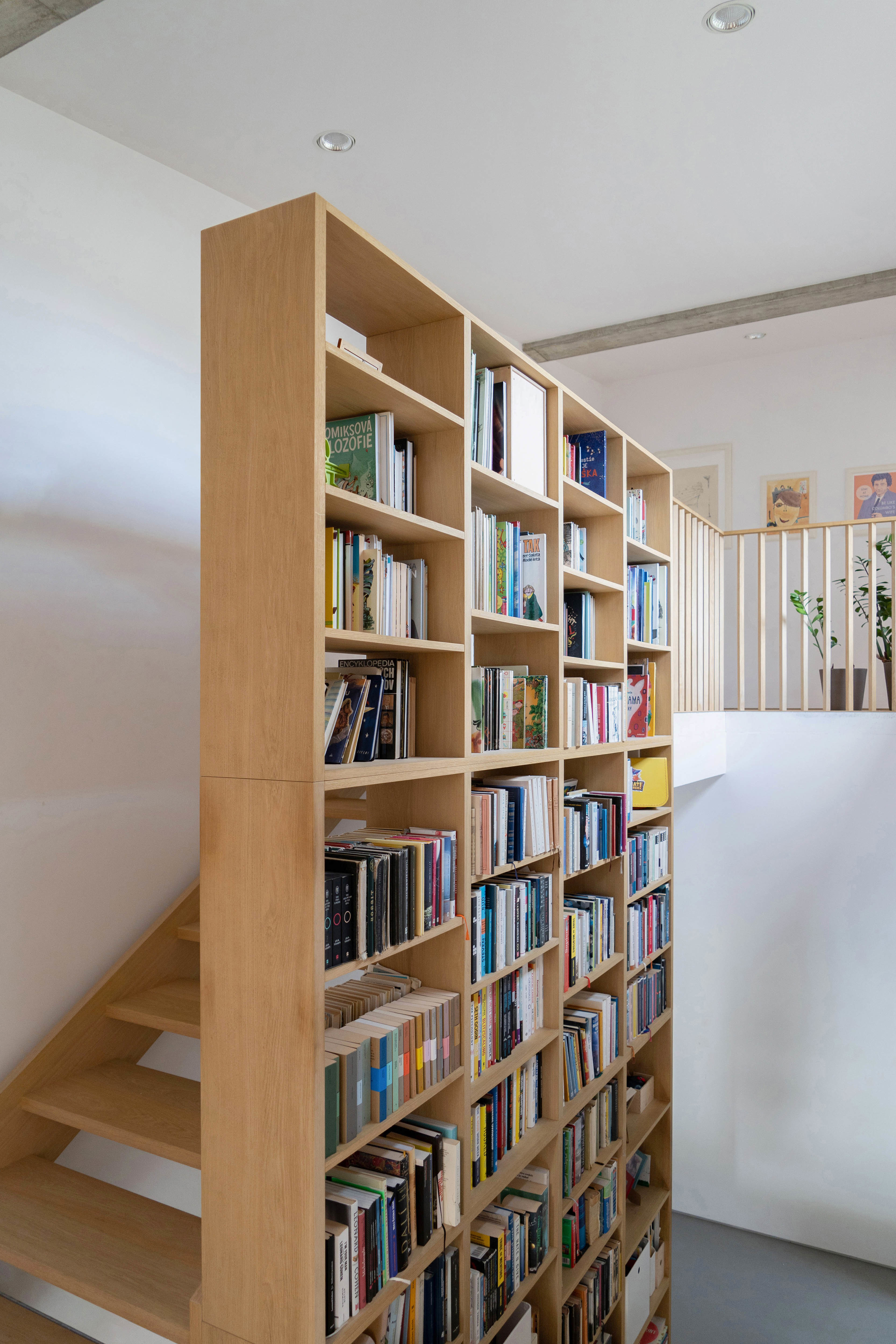

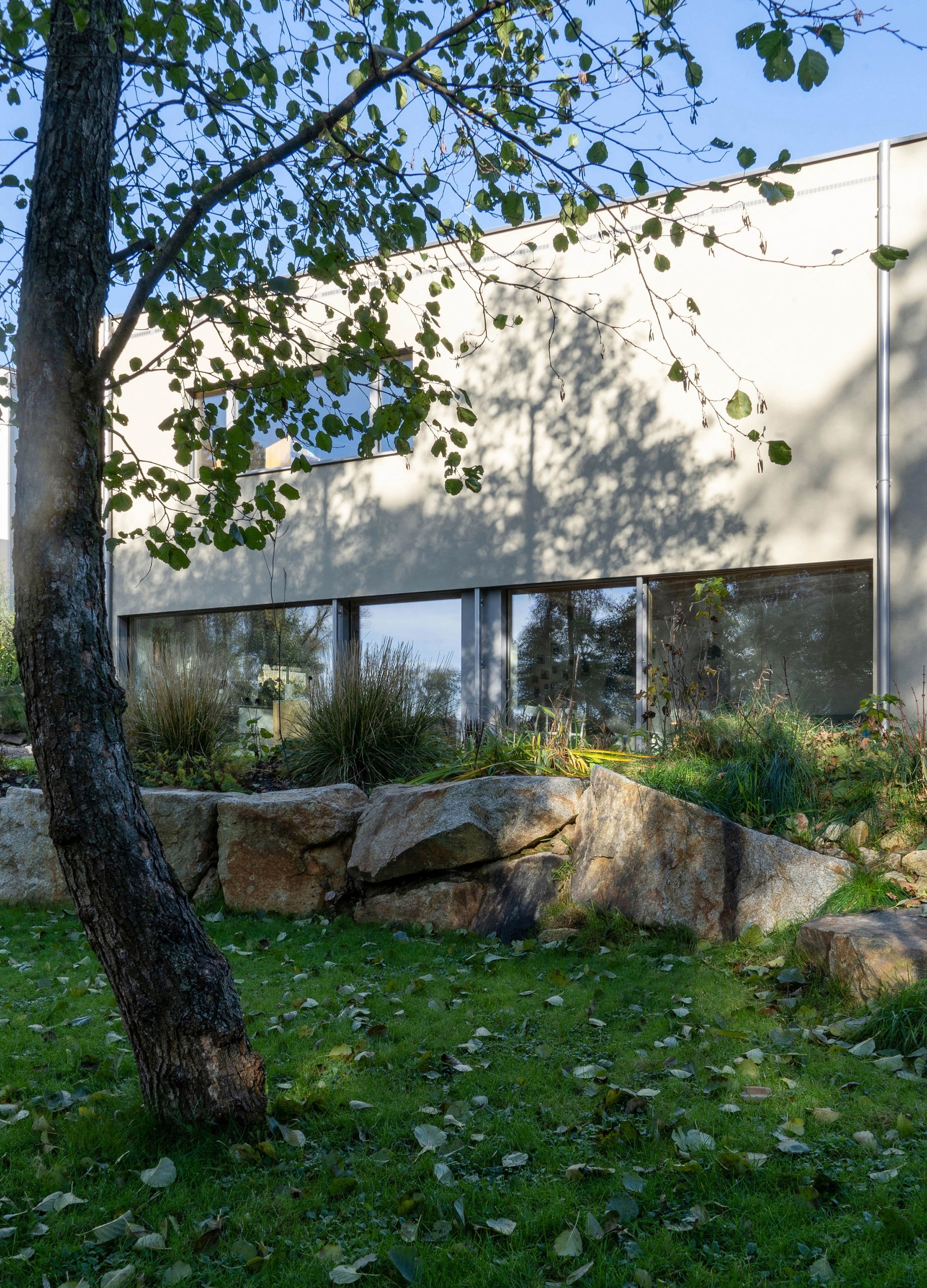

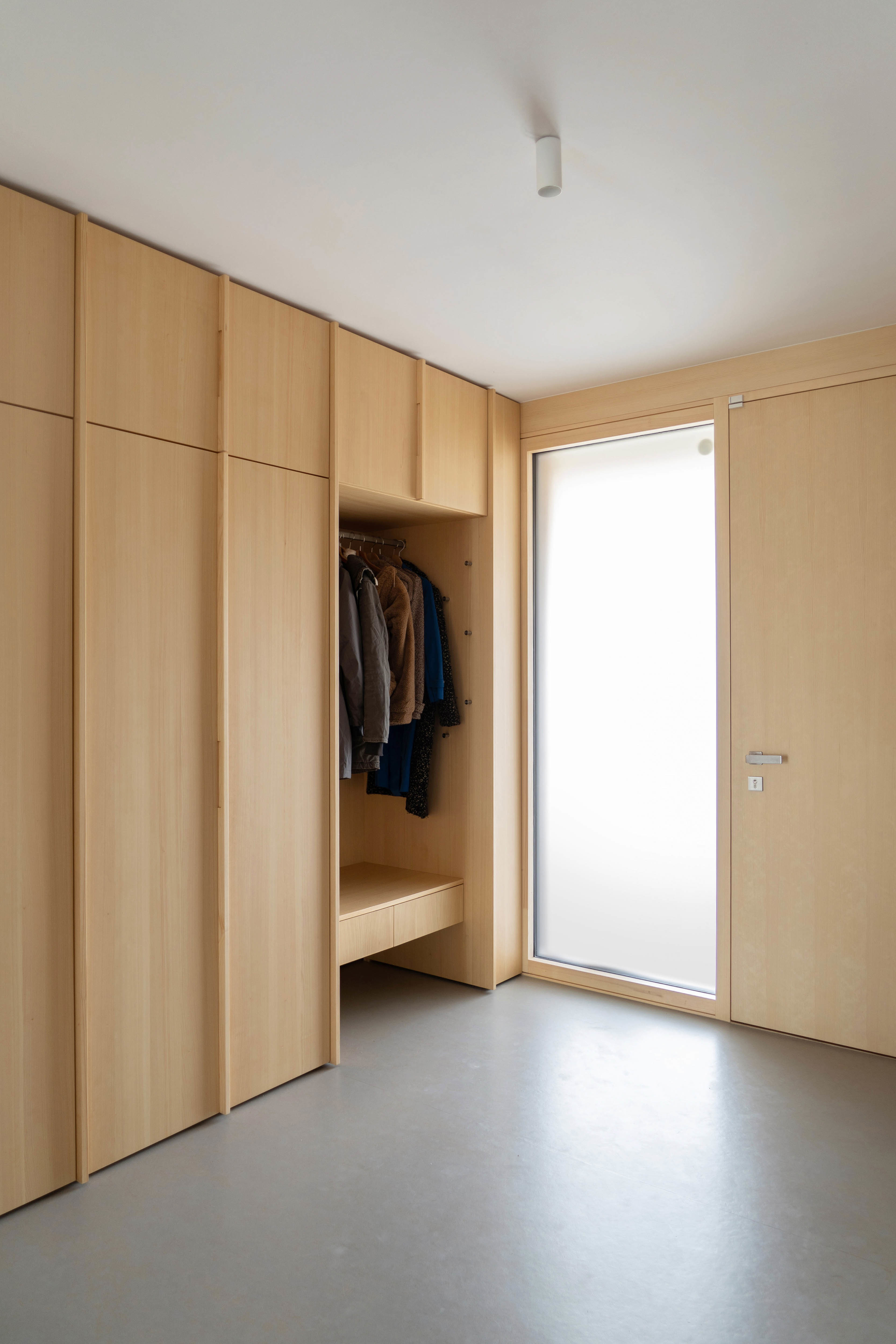

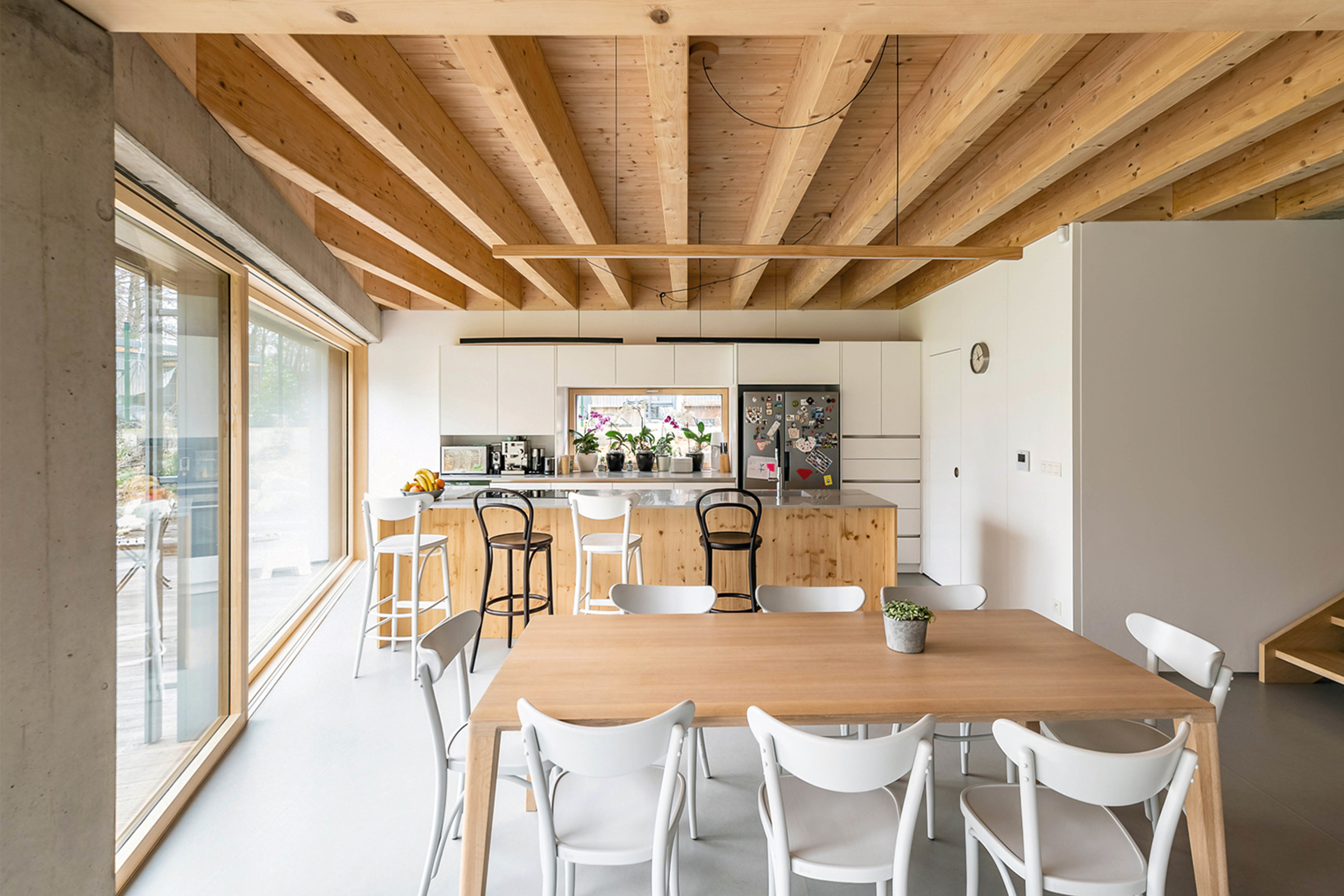

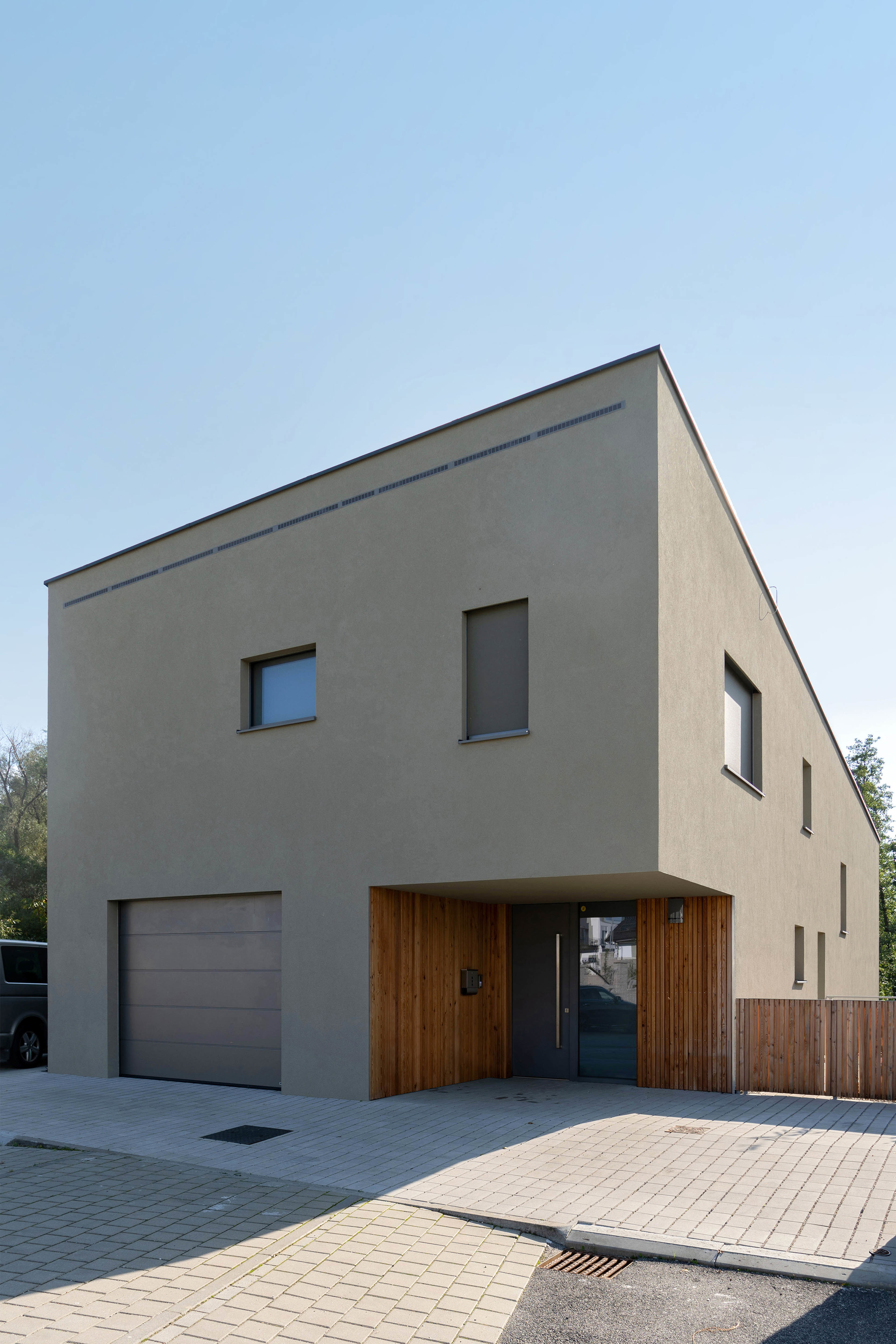

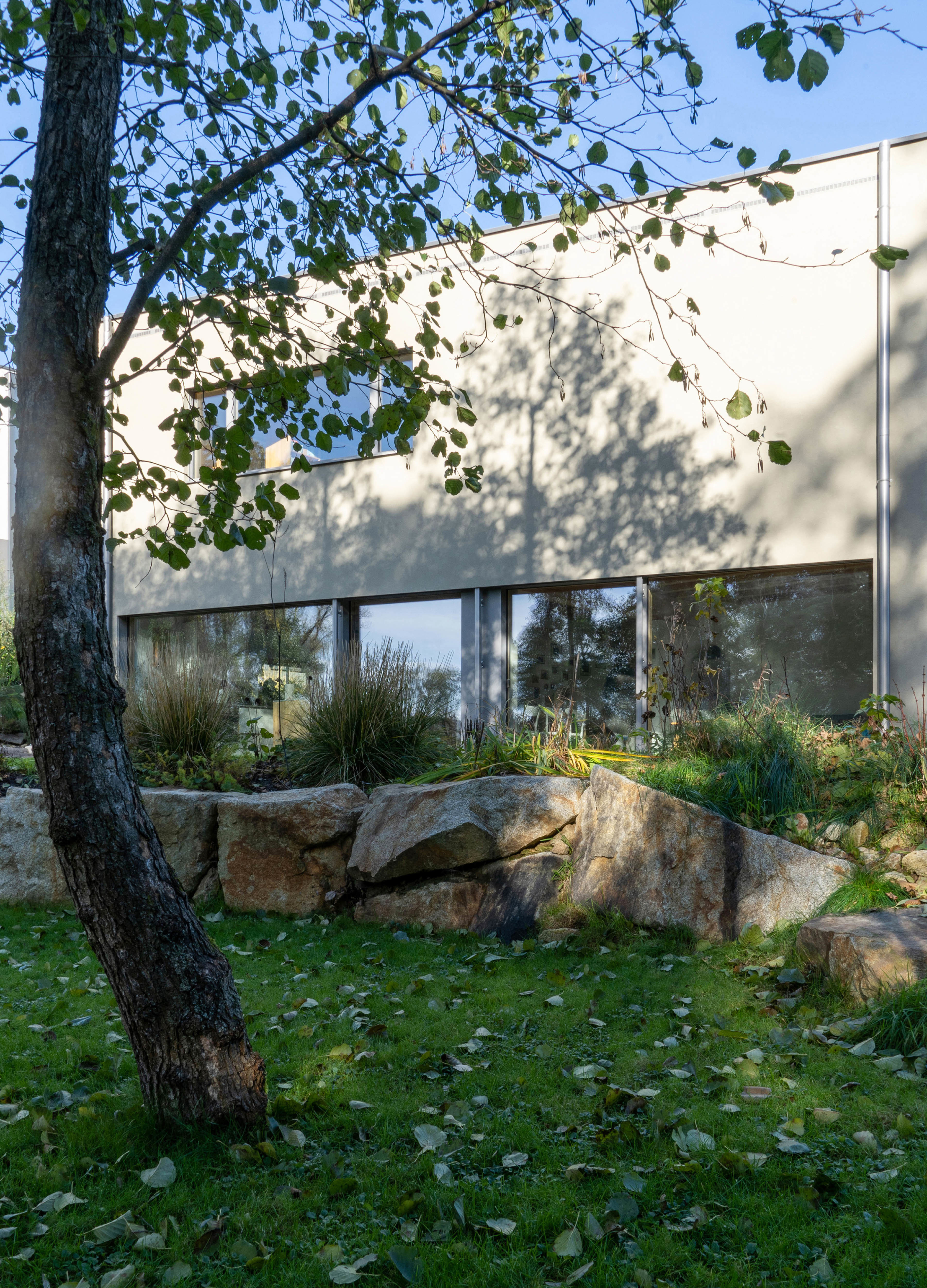

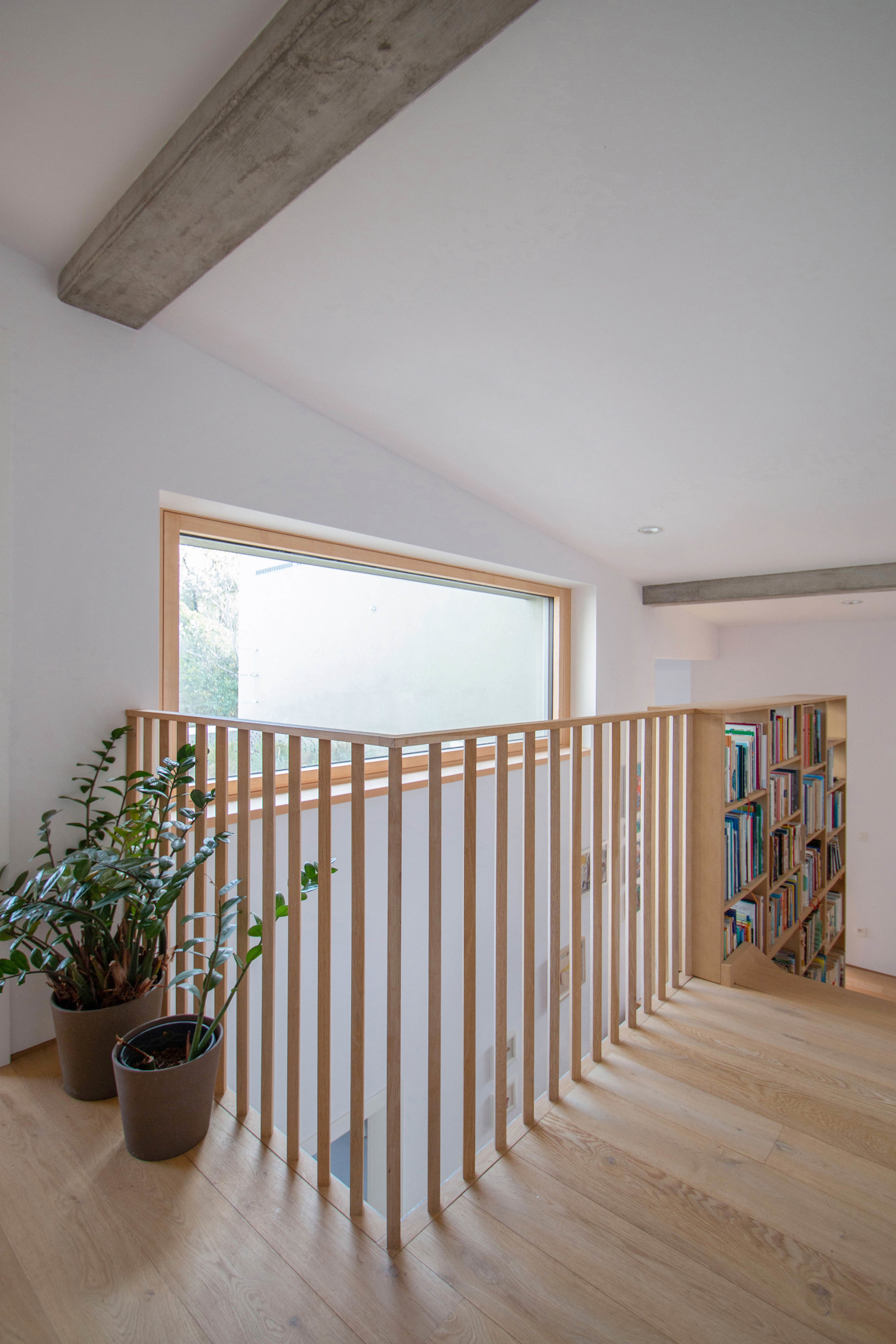

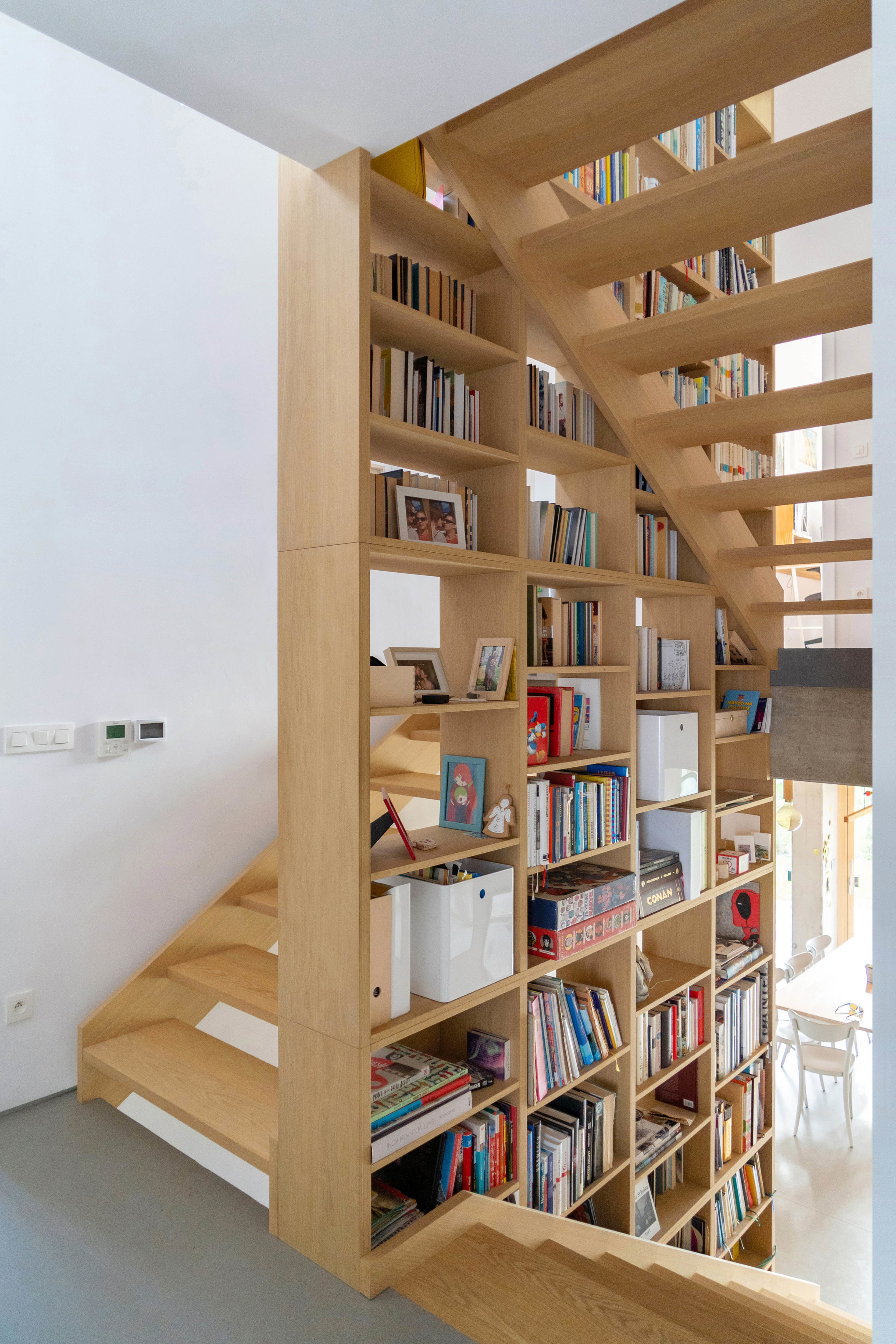

Vstup zo strany ulice chráni čiastočne zapustené závetrie. Zo zádveria sa dá vojsť priamo do garáže a naopak. Centrálne schodisko tvorí komunikačnú os domu, s priamym prístupom do všetkých miestností. Za zádverím nájdeme hygienické zázemie a technickú miestnosť, naproti zas hosťovskú izbu, resp. pracovňu. Klesajúce rameno schodiska vedie do dennej časti objektu. Napravo je kuchynský kút s komorou, približne v strede jedáleň a na ľavej strane obývačka. Celý tento priestor prepája so záhradou veľkoplošné zasklenie. Druhé schodiskové rameno vedie do priestoru nad dennou zónou. Nachádza sa tu otvorená herňa a spálňa rodičov s vlastným šatníkom a hygienou. Spálňa smeruje na juh - k potoku, rovnako, ako obývačka s kuchyňou. Posledné schodiskové rameno sprístupňuje dvojicu detských izieb so spoločným prechodným šatníkom a vlastnou hygienou. Vertikálnu komunikáciu presvetľuje zasklenie orientované do “stavebnej“ niky, ktorá vznikla nad hosťovskou izbou a pred jednou z detských izieb.

Regulatívy umožnili vznik vonkajšieho parkovania pre tri automobily.



Konštrukčné riešenie

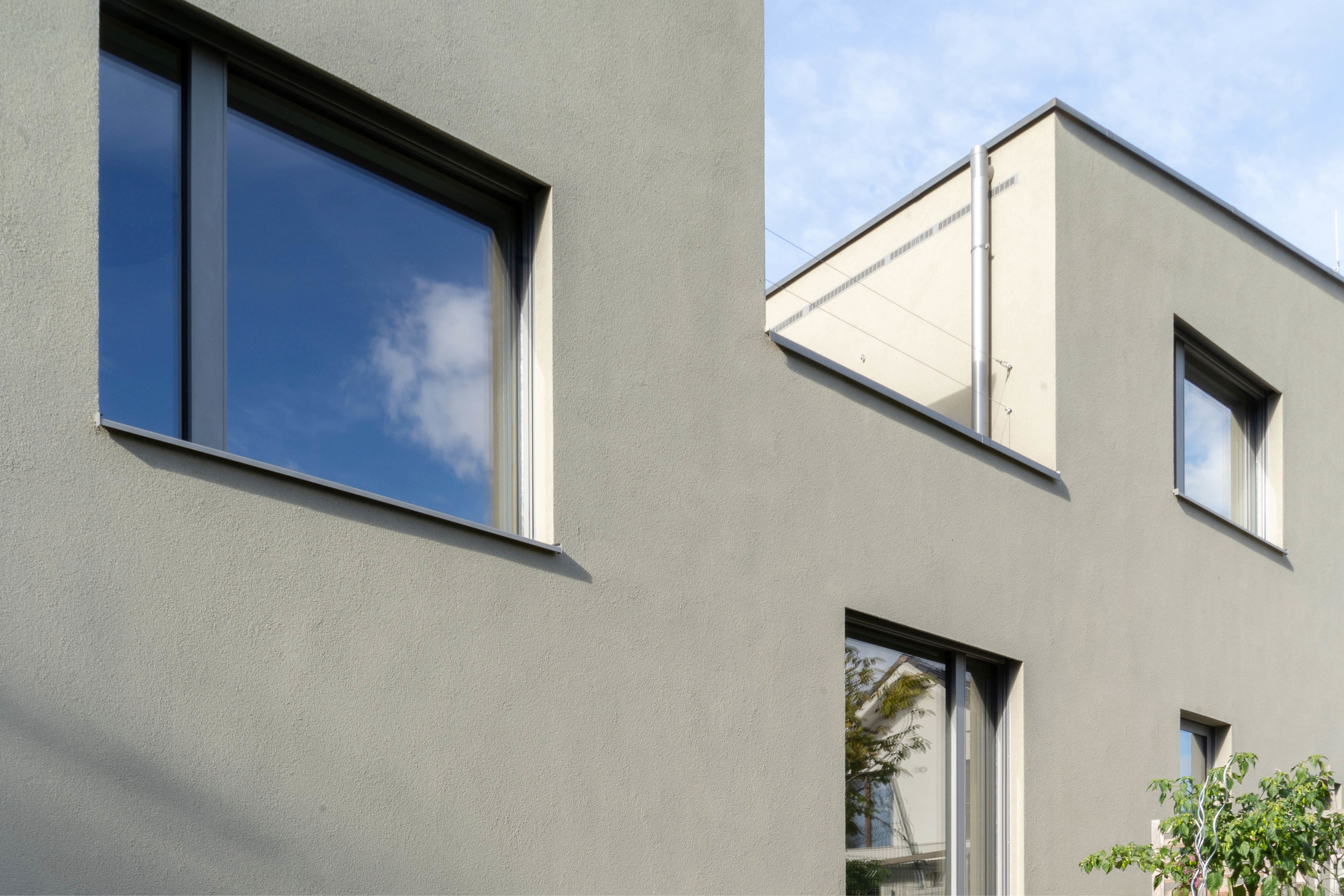

Dom je založený na železobetónových pásoch s radmi debniacich tvárnic, ktoré sú spriahnuté so železobetónovými základovými doskami hrúbky 250 mm. Tie horizontálne predeľuje hydroizolačná fólia na časti s hrúbkami 150 mm a 100 mm. Obvodový plášť tvoria keramické tvarovky hrúbky 300 mm, zateplené izoláciou hrúbky 180 mm. Priečky majú hrúbky 115 mm resp. 140mm. Monolitickú stropnú dosku nad 1. N.P., s hrúbkou 180 mm, dopĺňa drevený trámový strop nad dennou zónou domu. Atikovú pultovú strechu tvorí trámová konštrukcia krovu, položená na železobetónovom venci, zateplenie z minerálnej vlny hrúbky 360 mm a vrstvy skladby vegetačnej strechy. Materiál klampiarskych prvkov ladí s rámami výplní otvorov. Okná sú drevohliníkové, s izolačným trojsklom.

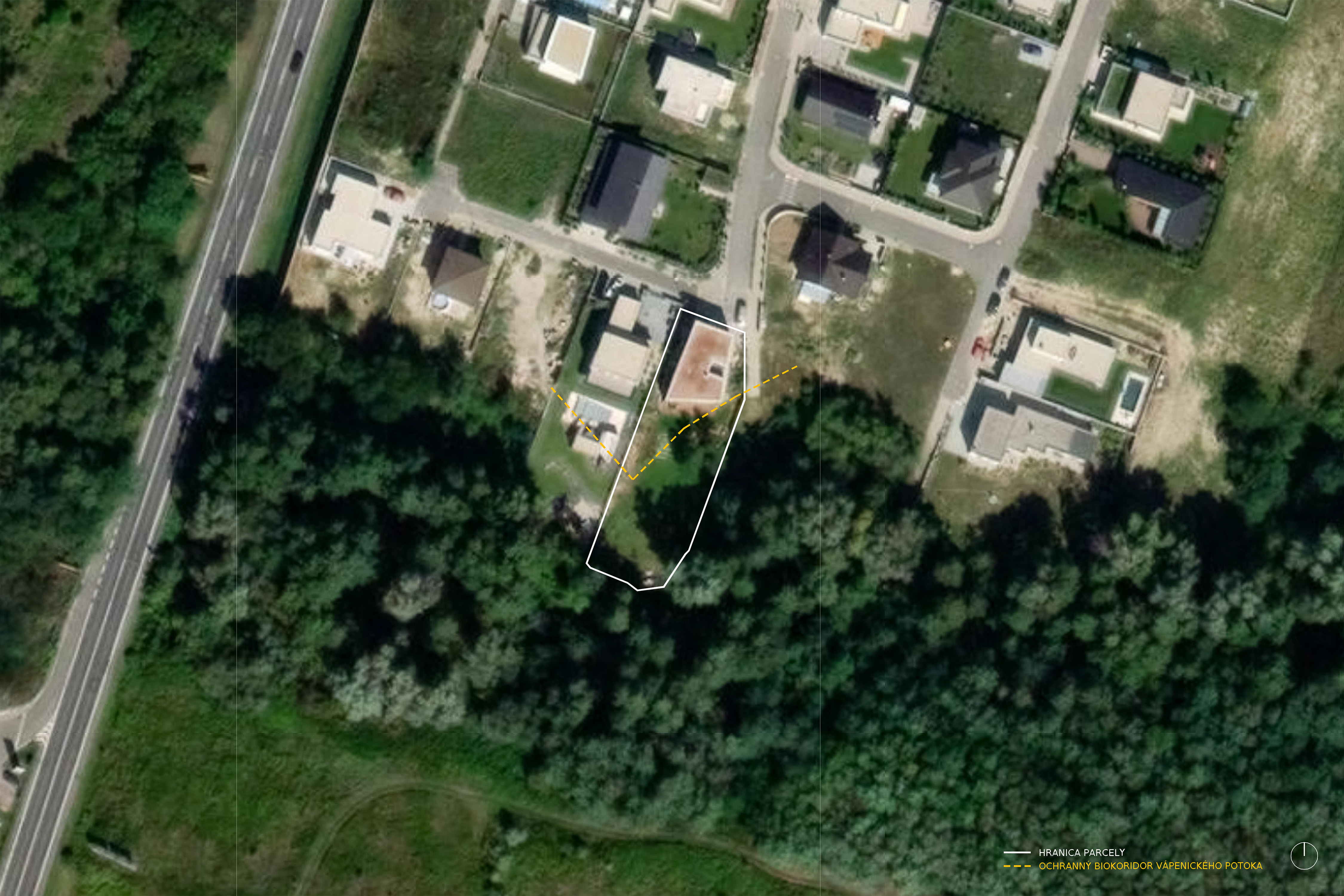

Situácia
Situácia

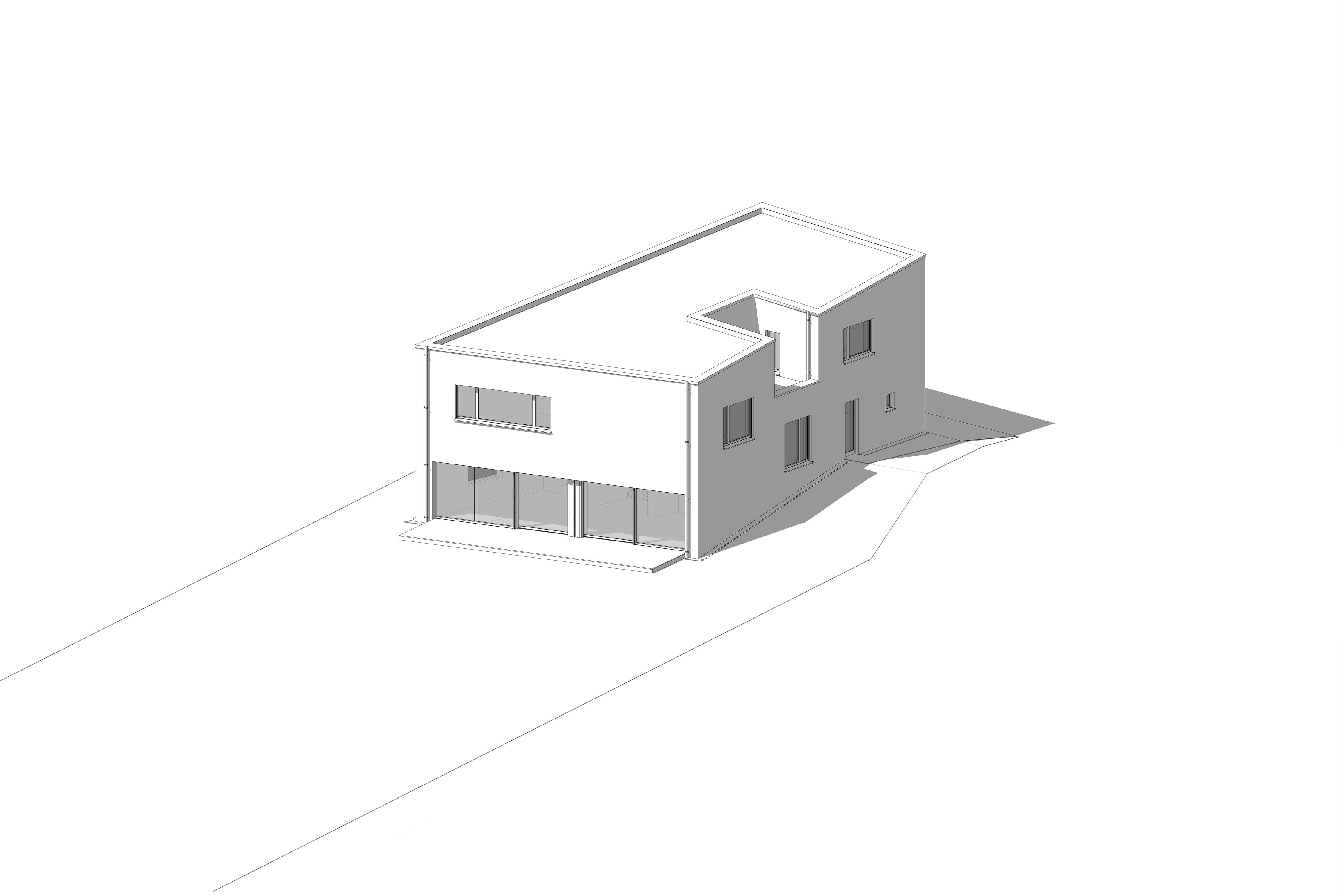

Axonometria
Axonometria

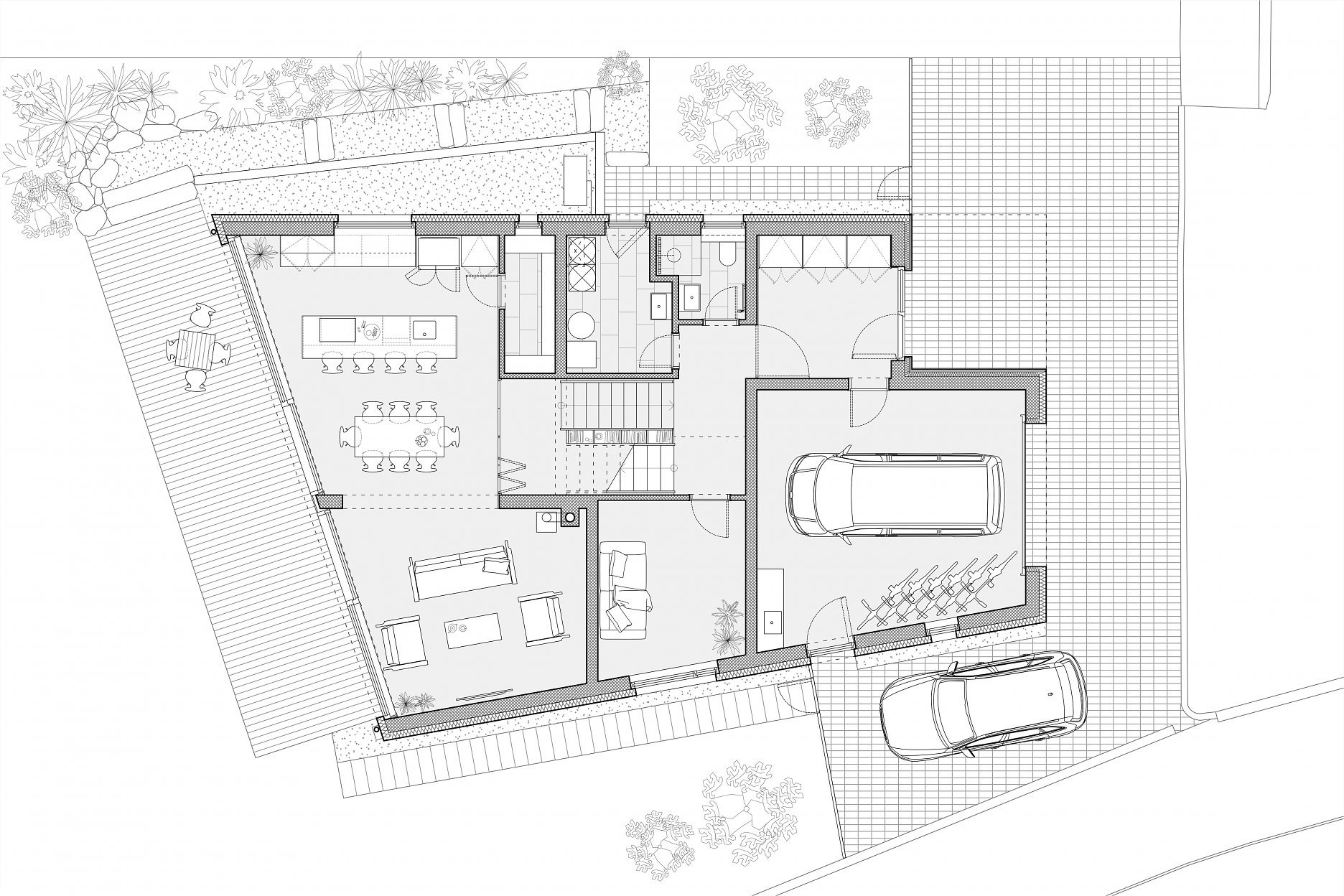

Pôdorys 1. NP
Pôdorys 1. NP

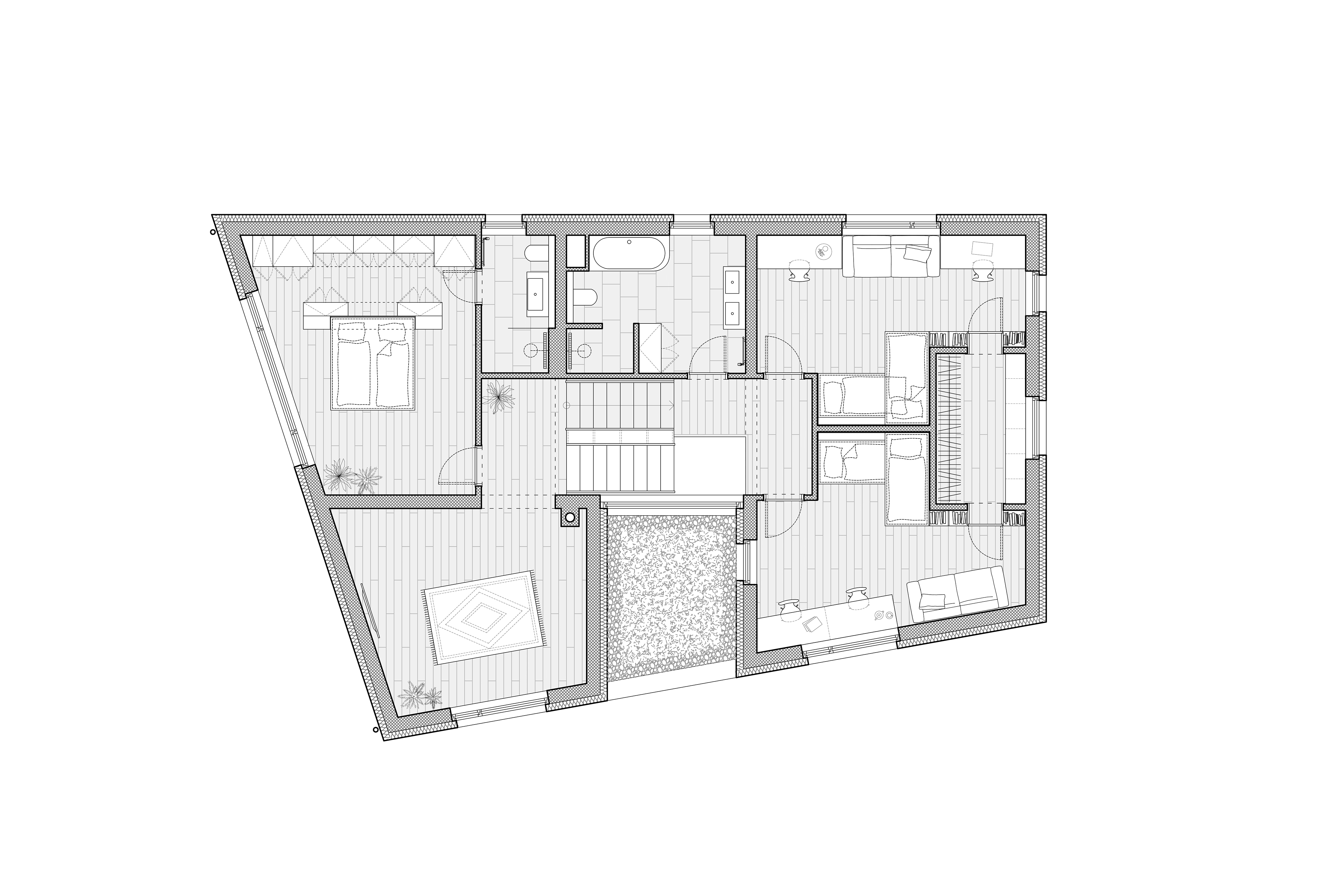

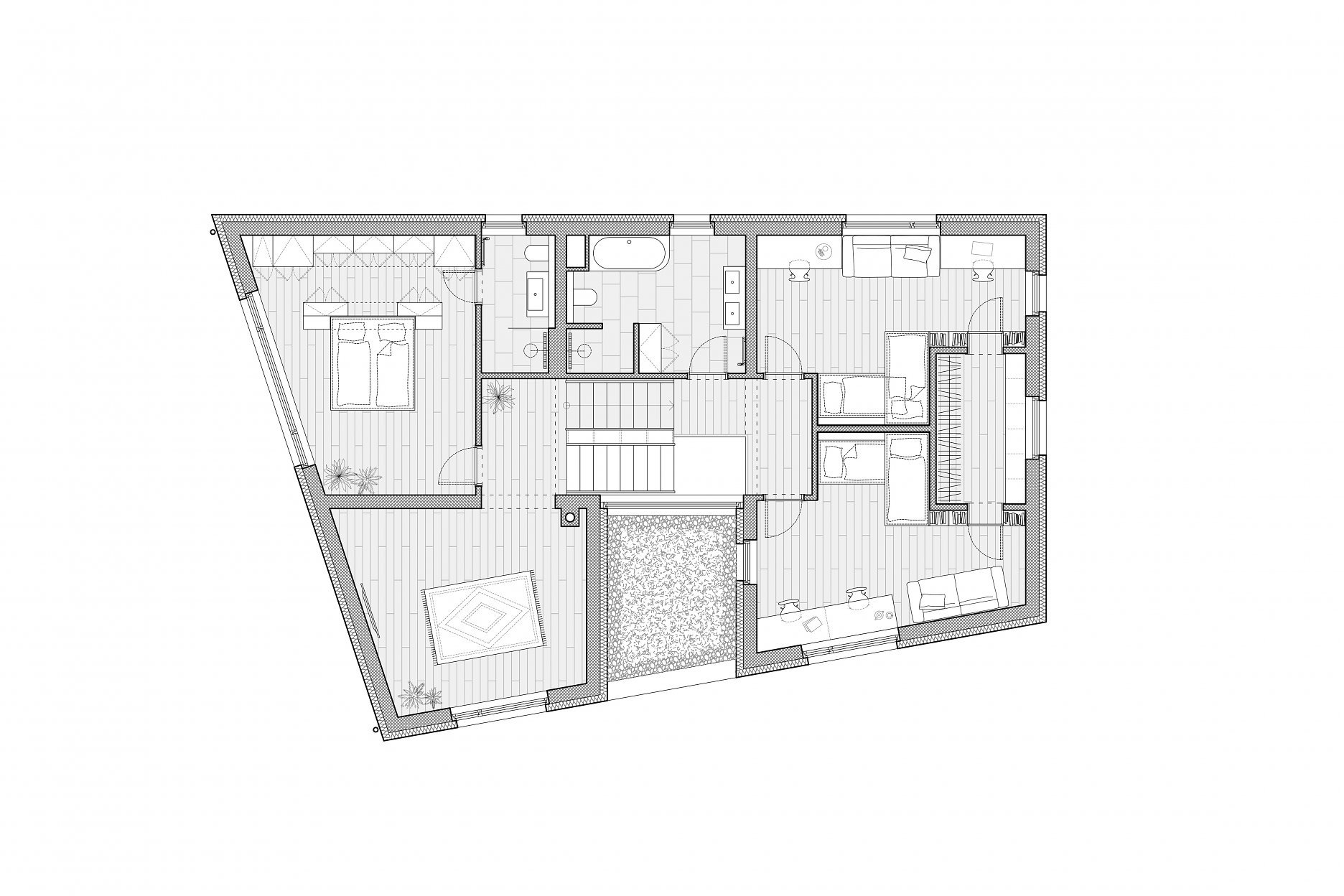

Pôdorys 2. NP
Pôdorys 2. NP

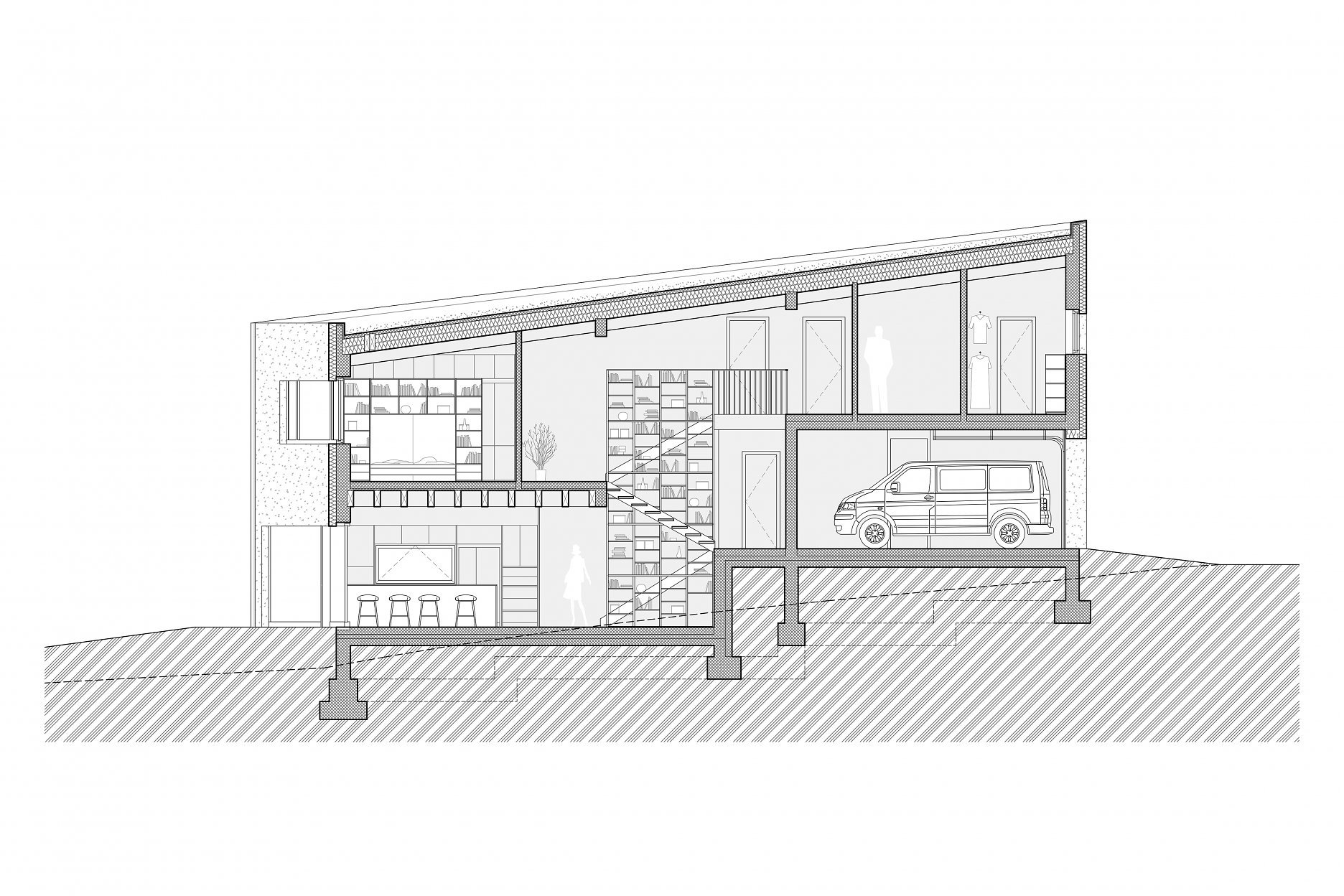

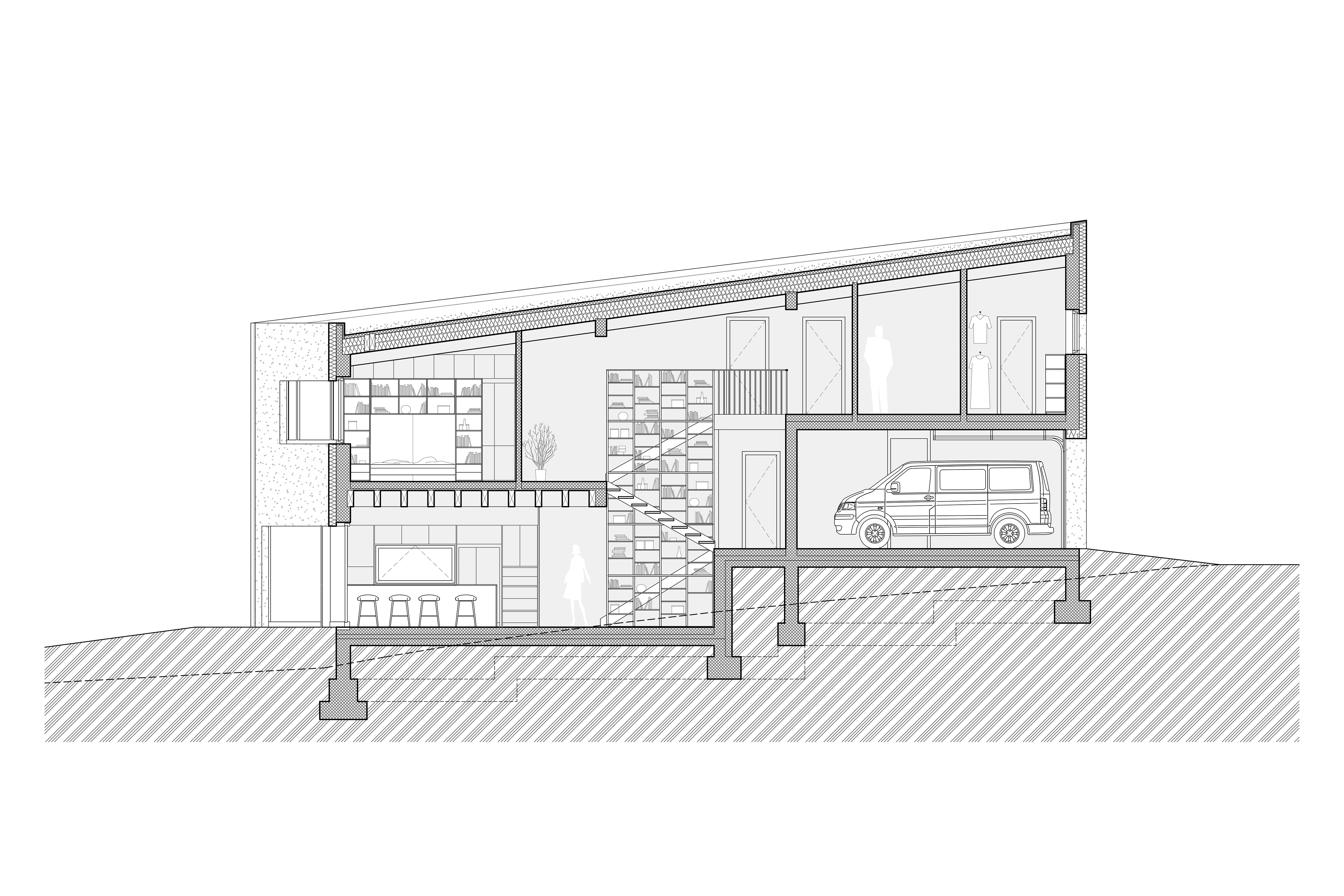

Rez
Rez

Poloha diela

Mgr. art. Martin Maňo
