Zábradlie na schodiskách a rampách

Požiadavky na zábradlia pre schodiská alebo rampy v zákonoch, vyhláškach a normách.
Zábradlie na schodiskách a rampách

Prehľad sumarizuje kde a za akých podmienok je v schodiskovom priestore alebo na rampe pre chodcov vyžadované zábradlie alebo medziľahlé zábradlie pre pozdĺžne rozdelenie únikových ciest. V prehľade sa nebudem venovať všeobecným základným požiadavkám, ktoré definuje STN 74 3305, ako je napríklad výška zábradlia, výplň zábradlia a tiež zábradliam pre rebríkové schodiská.



Zákon č. 50/1976 Zb.

o územnom plánovaní a stavebnom poriadku (stavebný zákon) - znenie účinné od 1.6.2021

  • § 50 ods. 2 - Priestory schodíšť musia byť dostatočne osvetlené a musia byť vybavené bezpečným zábradlím, konštrukčne primeraným druhu stavby, účelu a spôsobu užívania stavby.



Vyhláška č. 59/1982 Zb.

ktorou sa určujú základné požiadavky na zaistenie bezpečnosti práce a technických zariadení - znenie účinné od 30.11.1990

Pracovné a prevádzkové objekty a priestory

Komunikácie vo výrobných a prevádzkových budovách

  • § 17 ods. 2 - Najmenšia šírka schodišťových ramien musí byť 1,1 m. Voľné strany schodov a odpočívadiel musia byť vybavené zábradlím. Každé schodišťové rameno musí mať záchytné držadlo aspoň na jednej strane.



Vyhláška č. 532/2002 Z. z.

ktorou sa ustanovujú podrobnosti o všeobecných technických požiadavkách na výstavbu a o všeobecných technických požiadavkách na stavby užívané osobami s obmedzenou schopnosťou pohybu a orientácie - znenie účinné od 1.3.2020

  • § 27 ods. 8 - Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia. Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami. Schodište a rampa širšie ako 2 200 mm musia byť vybavené doplnkovým zábradlím s držadlom, ktoré ich rozdelí na pruhy široké najviac 2 200 mm.
  • § 28 ods. 1 - Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere.
  • § 28 ods. 2 - Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami (STN 74 3305) v závislosti od zatriedenia pochôdznej plochy. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.
  • § 28 ods. 5 - Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám (STN 74 3305).
  • § 28 ods. 8 - Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom. [podrobnosti v samostatnom článku]



Vyhláška č. 94/2004 Z. z.

ktorou sa ustanovujú technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri užívaní stavieb  - znenie účinné od 1.1.2019

  • § 72 ods. 3 - Schodiskové rameno a rampa na únikovej ceste musia byť po celej dĺžke rozdelené tak, aby sa ich šírka rovnala najviac štyrom únikovým pruhom; to neplatí na schodiská, ktoré majú najviac šesť schodiskových stupňov.
  • § 68 ods. 2 - Najmenšia šírka nechránenej únikovej cesty je jeden únikový pruh; únikový pruh je priestor únikovej cesty so šírkou 0,55 m.



STN 73 0831 až STN 73 0831/Z5

Požiarna bezpečnosť stavieb. Zhromažďovacie priestory – rok vydania 1979 až 2006

  • Článok 51 - Schodisko na únikovej ceste zo zhromažďovacieho priestoru širšie ako 5 únikových pruhov, musí byť v celej dĺžke, okrem odpočívadiel (podest) pozdĺžne rozdelené stavebnou konštrukciou (ochrannou alebo záchytnou konštrukciou, držadlom (madlom)) po najviac 4 únikových pruhoch. Výnimkou je schodisko s maximálne 6 stupňami, v rámci vyrovnávacieho schodiska vo vstupnom podlaží.



STN 73 4130

Schodištia a šikmé rampy. Základné ustanovenia – rok vydania 1985

  • Článok 20 – Maximálny rozmer zábradlia, držadla (madla) alebo schodnice, ktorý nezmenšuje priechodnú šírku schodiskového ramena (platí pre obytné budovy). Maximálny rozmer pri jednostrannom prevedení alebo maximálny súčet pri obojstrannom prevedení:
    • Zábradlie / Zábradlia - max 50 mm
    • Držadlo / Držadlá - max 100 mm
    • Schodnica / Schodnice - max 200 mm

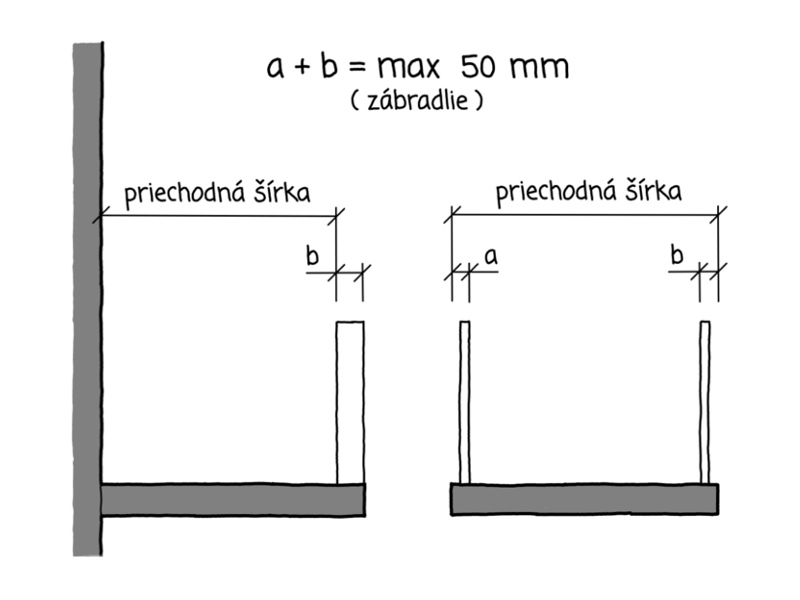

Vlastná schéma a schéma STN 73 4130 - priechodná šírka
Vlastná schéma a schéma STN 73 4130 - priechodná šírkaPeter Marčok
  • Článok 43 - Schodiskové ramená a podesty musia mať na voľných stranách zábradlie podľa STN 74 3305
  • Článok 43 - Schodiskové rameno širšie ako 2 750 mm sa doporučuje rozdeliť medziľahlým zábradlím s držadlom (madlom) podľa STN 73 0831.
  • Článok 44 - Schodiskové rameno musí mať držadlo (madlo). [podrobnosti v samostatnom článku]



STN 73 5305 až STN 73 5305/c

Administratívne budovy – rok vydania 1979 až 1989

  • Článok 37 tretí odstavec – Zábradlie schodísk a ostatných pochôdznych plôch musí vyhovovať požiadavkám STN 74 3305.



STN 74 3305 a STN 74 3305/O1

Ochranné zábradlia - rok vydania 2014 a 2016

  • Článok 2.8 - pochôdzna plocha je plocha určená na pobyt alebo pohyb osôb (po rovine, po schodoch alebo po šikmej rampe (STN 73 4130)) s pôdorysnými rozmermi najmenej 300 mm x 300 mm. Za pochôdznu plochu sa považuje aj každý schodiskový stupeň.
  • Článok 2.10 - voľný priestor je priestor pod úrovňou pochôdznej plochy, do ktorého môžu neúmyselne spadnúť osoby z jej voľného okraja.
  • Článok 4.1.1 - Zábradlie je nutné zhotoviť na voľnom okraji pochôdznej plochy, za ktorou je voľný priestor. Medzné rozmery voľného priestoru:
    • Šírky 150 mm a hĺbky 500 mm – priestor s voľným prístupom dospelých osôb, prípadne detí do 12 rokov spravidla pod dohľadom dospelých osôb (napr. v bytových budovách, v ubytovacích zariadeniach a v budovách obchodu a služieb).
    • Šírky 100 mm a hĺbky 300 mm – priestor s voľným hromadným prístupom detí do 12 rokov v prevádzkach pre deti (napr. v materských a základných školách, v zdravotníckych a sociálnych zariadeniach pre deti).
    • Pre zhromaždovacie priestory (STN 92 0101) a komunikácie k ním vedúce platí prísnejší limit na hĺbku voľného priestoru (300 mm pri priestoroch “s voľným prístupom osôb” a 200 mm pri “prevádzkach pre deti”).

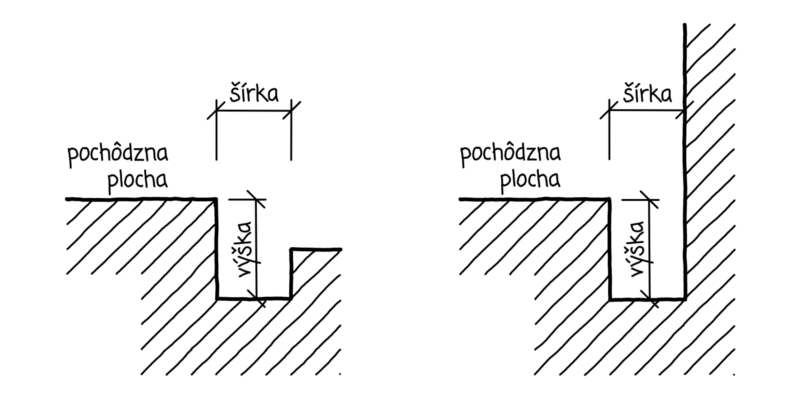

Vlastná schéma a schéma STN 74 3305 - voľný priestor
Vlastná schéma a schéma STN 74 3305 - voľný priestorPeter Marčok
  • Článok 4.2.2 - Pre schodiská alebo šikmé rampy so zrkadlom rozhoduje o určení výšky zábradlia v prvom kroku šírka zrkadla a následne hĺbka voľného priestoru:
    • Zrkadlo menšie ako 200 mm - hĺbka voľného priestoru je daná najväčšou konštrukčnou výškou podlažia (vzdialenosť k nižšie ležiacej podlahe, stupnici alebo podeste).
    • Zrkadlo širšie ako 200 mm – hĺbka voľného priestoru je daná dnom schodiskového zrkadla budovy.
    • Poznámka - Šírka zrkadla sa meria medzi najviac vystúpenými súvislými prvkami ako sú držadlá (madlá) alebo schodnice.

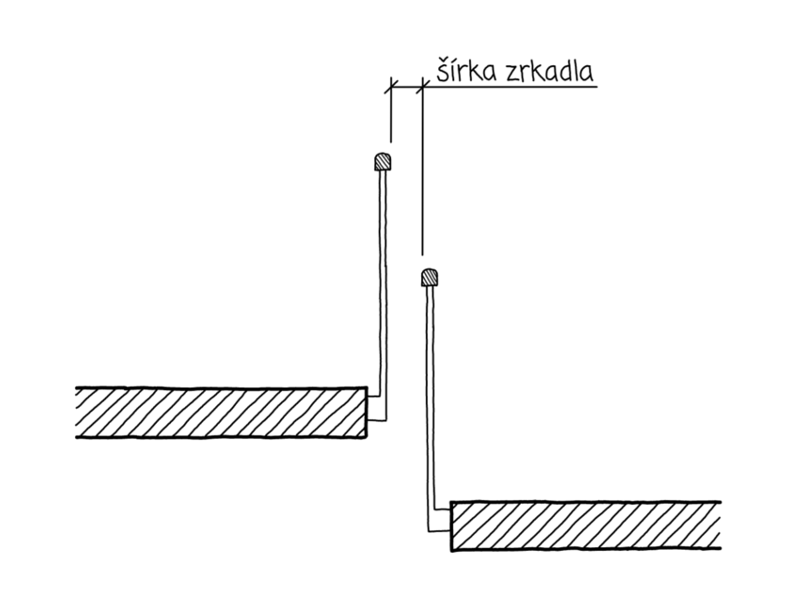

Schéma STN 74 3305 - šírka zrkadla
Schéma STN 74 3305 - šírka zrkadlaPeter Marčok
  • Článok 4.4.3 písm. d) - Na pochôdznej ploche s voľným prístupom dospelých osôb, prípadne detí do 12 rokov spravidla pod dohľadom dospelých osôb (napr. v bytových budovách, v ubytovacích zariadeniach a v budovách obchodu a služieb) môže byť medzera medzi predsadeným zábradlím a voľným koncom schodiskových stupňov maximálne 50 mm (pôdorysný priemet medzery).

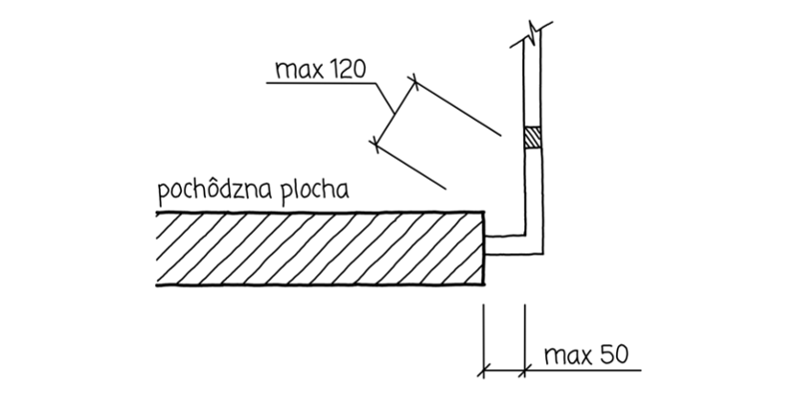

Schéma STN 74 3305 - predsadené zábradlie (priestor s voľným prístupom dospelých osôb)
Schéma STN 74 3305 - predsadené zábradlie (priestor s voľným prístupom dospelých osôb)Peter Marčok
  • Článok 4.4.5 písm. e) - Na pochôdznej ploche s voľným hromadným prístupom detí do 12 rokov v prevádzkach pre deti (napr. v materských a základných školách, v zdravotníckych a sociálnych zariadeniach pre deti) môže byť medzera medzi predsadeným zábradlím a voľným koncom schodiskových stupňov maximálne 30 mm (pôdorysný priemet medzery).
Schéma STN 74 3305 - predsadené zábradlie (priestor s voľným hromadným prístupom detí do 12 rokov)
Schéma STN 74 3305 - predsadené zábradlie (priestor s voľným hromadným prístupom detí do 12 rokov)Peter Marčok
  • Článok 4.5.1 - Na šikmých zábradliach rámp a schodísk sa požaduje držadlo zábradlia. [podrobnosti v samostatnom článku]
  • Príloha A (normatívna) - Meranie hĺbky voľného priestoru [podrobnosti v norme].



STN 73 4301

Bytové budovy – rok vydania 2021

  • Článok 5.4.8 - Ochranné zábradlia sa navrhujú podľa STN 74 3305



TP 048 Technické podmienky

Navrhovanie debarierizačných opatrení pre osoby s obmedzenou schopnosťou pohybu a orientácie na pozemných komunikáciách - rok vydania 2019



Na čo si dať pozor?

  • Dodržiavanie slovenskej technickej normy alebo technickej normalizačnej informácie je dobrovoľné (§ 3 ods. 10 zákona č. 60/2018 Z. z.).
  • Odsadenie konštrukcie zábradlia a šírka zrkadla ovplyvňuje požadovanú výšku zábradlia. Najmä pri výškových stavbách je ekonomický rozdiel, či bude mať zábradlie celkovú výšku 1000 mm alebo 1200 mm.
  • Ak je schodiskové rameno situované vedľa celopresklenej fasády, môže medzi schodiskom a sklom vzniknúť “voľný priestor”, ktorý bude širší ako medzný rozmer (150 mm alebo 100 mm), čo by si vyžiadalo konštrukciu zábradlia aj keby mala fasáda zasklenie chrániace pred pádom.
