Tsugite - tradičné drevené spoje

Nástroj pre architekta so zmyslom pre detail. Softvér pre tvorbu čapovaných stolársky spojov a.k.a japonský tetris.
Tsugite - tradičné drevené spoje

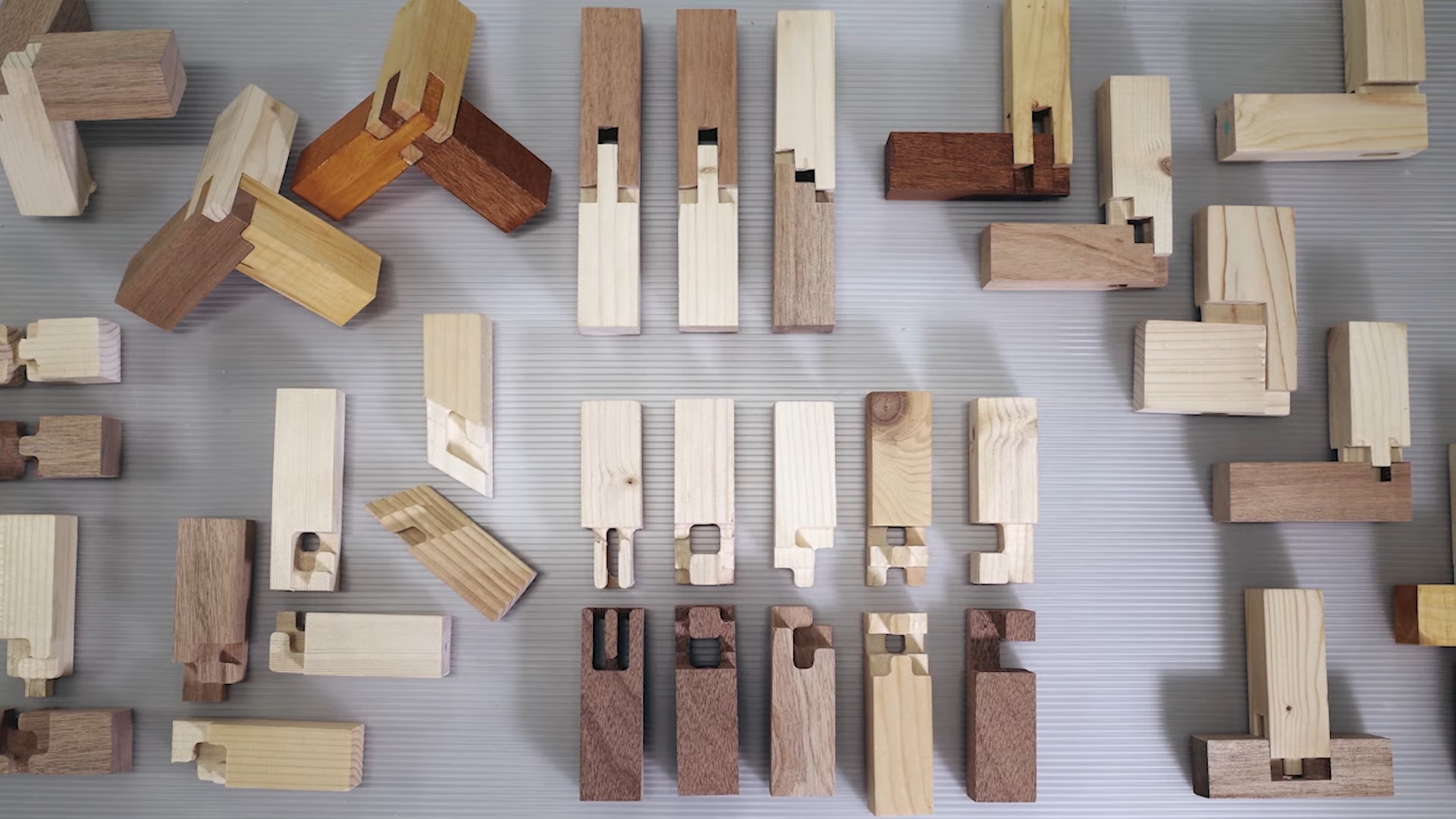

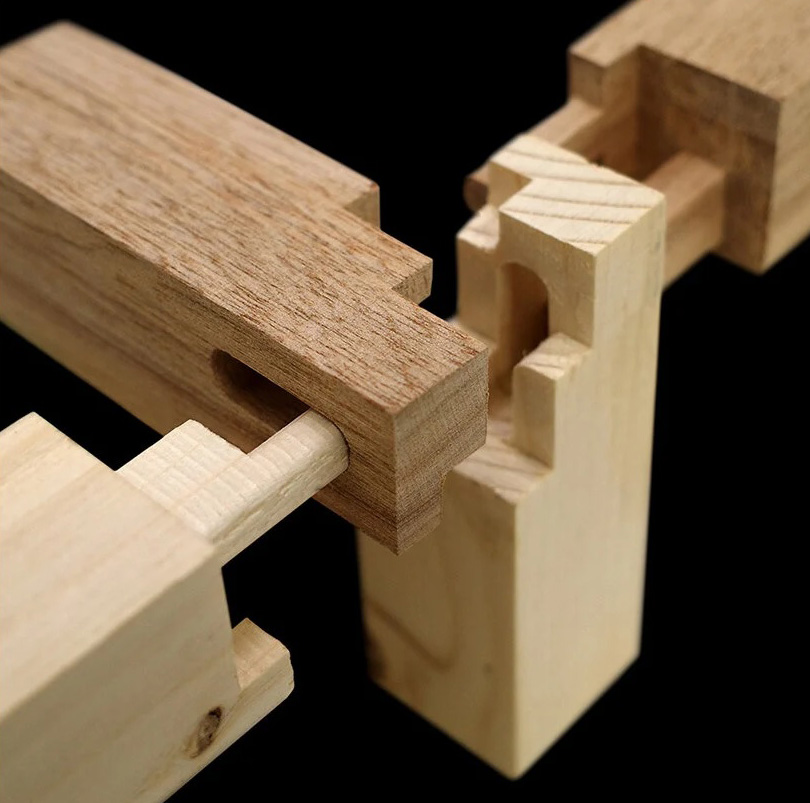

Bez lepidiel, klincov, skrutiek, či iných kovových prvkov - tradičné drevené spoje s pôvodom v Japonsku, používané najmä v 12. až 19. storočí sa tešia obľube i v dobe dnešnej - (polo)automatizovanej.

Náročnosť techniky tsugite často odradí od jej použitia v reálnych podmienkach aj skúsených stolárov. Čas, ktorý hrá dôležitú úlohu v nejednom projekte, je častokrát dôvodom výberu menej náročných spojov.

Tímu vývojárov z Tokijskej univerzity sa podarilo vyvinúť softvér, ktorý nadväzuje na prácu japonských majstrov s paletou komplexných suchých spojov. Softvér nesie príznačný názov - Tsugite.

Parametrický princíp tvorby spojov pre rámové konštrukcie

Pracný tradičný postup dokáže v mnohých prípadoch nahradiť spomínaný softvér, ktorý umožňuje kreovať vlastné spoje pomocou modelovacieho rozhrania. Výsledný model je možné realizovať priamo prostredníctvom CNC (computer numerical control) frézy. Rozhranie softvéru predstavuje trojrozmernú mriežku, ktorá umožňuje komplexnú geometrickú analýzu a hľadanie optimálneho riešenia.

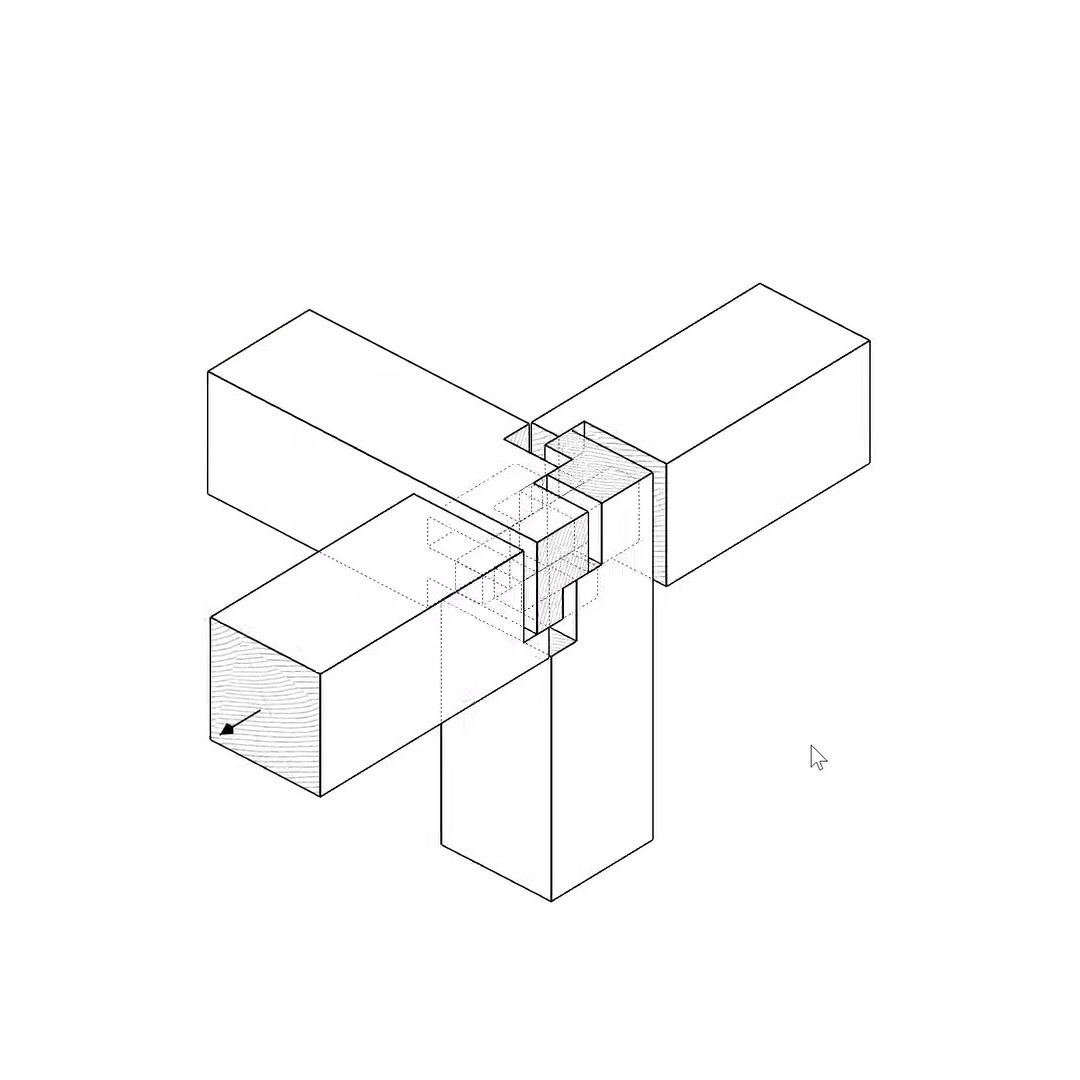

Rozhranie má dva módy: manuálne editovanie a knižnicu spojov. V manuálnom móde dokáže užívateľ vytvárať vlastné systémy spojov. Grafický náhľad v reálnom čase zobrazuje výsledné prvky, generované na základe optimalizácie , a odolnosti spoja s ohľadom na smer vlákien.

Tsugite - manuálny mód
Tsugite - manuálny mód

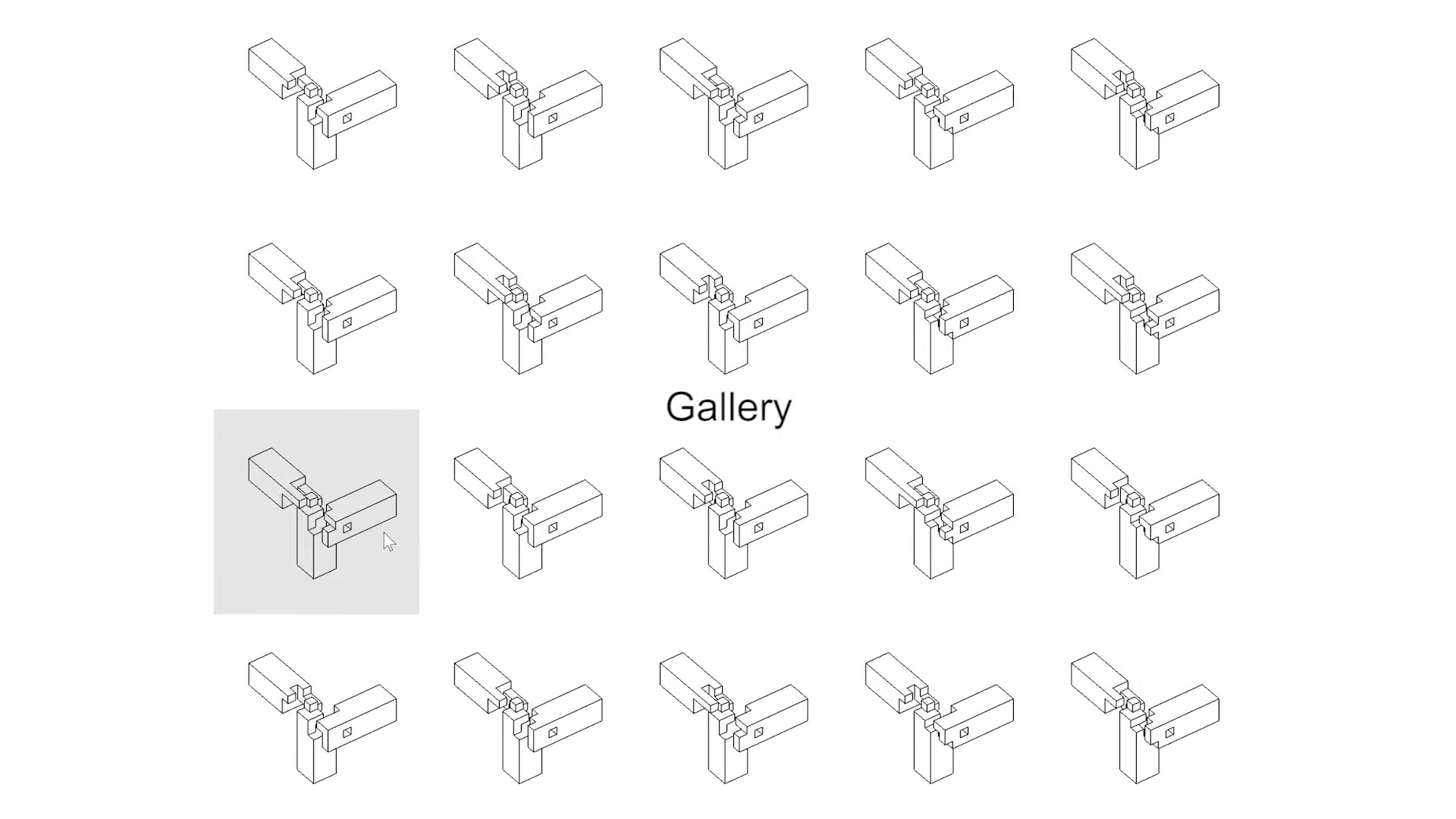

V móde galéria užívateľ vyberá z klasických spojov. Finálny model je možné zhotoviť priamo prostredníctvom CNC frézy, s použitím špecializovaného algoritmu, ktorý zaručuje jeho testovania a reálnych vzoriek spojov a nábytku.

Tsugite - mód galéria
Tsugite - mód galéria

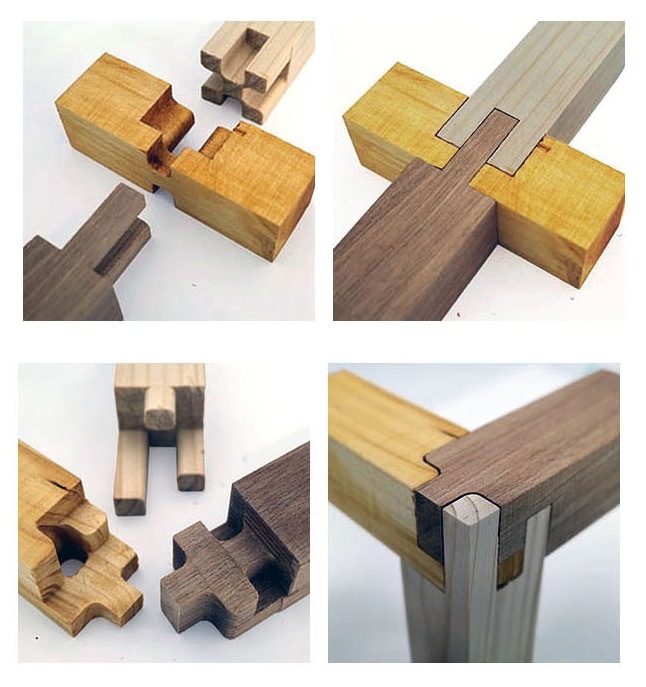

Všetky prvky je možné jednoducho zložiť, opätovne rozobrať, znovu použiť, či recyklovať, keďže sú navrhnuté bez prídavných spojovacích materiálov. Program Tsugite je pre nekomerčné účely bezplatný. Odkaz na stiahnutie softvéru nájdete tu
