Saint-Gobain Multi Comfort – Objektová Knižnica BIM detailov, informačná databáza pre architektov a projektantov

Saint-Gobain Multi Comfort – Objektová Knižnica BIM detailov, informačná databáza pre architektov a projektantov

Koncept Multi-komfortného domu SAINT - GOBAIN:

Energetická náročnosť budov predstavuje najväčší potenciál úspor pri využívaní energie. Široká verejnosť, ako aj politici si stále viac a viac uvedomujú potrebu trvalých konceptov pre novostavby a rekonštrukcie. Vo väčšine európskych krajín sa za týmto účelom realizujú a rozširujú národné programy pre šetrenie energiami. ISOVER aktívne podporuje tento trend koncepciou “Multi - komfortný dom SAINT - GOBAIN“. Tento koncept je rozšírený a prezentovaný verejnosti po celom svete, ukazuje smer pre výskum, vývoj materiálov a navrhovanie budov v pasívnom štandarde. Súčasťou sú rôzne tréningové programy a exkurzie referenčných objektov. Komfort zaručuje spokojnosť obyvateľov .Aj keď Multi–komfortný dom šetrí energiu a náklady na vykurovanie, na jednom nešetrí: na komforte!  Obyvatelia oceňujú vysoký komfort bývania vo svojich domoch. Dobrá izolácia zaručuje rovnakú tepelnú pohodu aj v miestnostiach, ktorých steny susedia s exteriérom. Toto prináša vysoké pohodlie. Pri Multi-komfortnom dome vďaka účinnej ventilácii neexistuje počas noci vydýchaný vzduch v spálni ak okná kvôli mrazu alebo hluku nemôžete otvoriť. Viac informácií o Multi - komfortnom dome nájdete na slovenskej stránke ISOVER.

BIM knižnice výrobkov ISOVER a  databáza stavebných prvkov:

- databázy stavebnýh riešení nájdete na adrese: www.isover-konstrukcie.sk
- databáza pokrýva konštrukčné riešenia založené na produktoch štyroch značiek: ISOVER, Rigips, Weber a Saint - Gobain Glass
- po registrácii je prístupná pre každého
- zahŕňa 240 certifikovaných (Passivehouse Insatute, Darmstadt) detailov a konštrukcií tretích strán
- zahŕňa aj 144 ďaľších skladieb konštrukcií
- v databáze nájdeme aj 2D CAD detaily na stiahnutie
- na stiahnutie sú k dispozícii aj certifikáty a technické listy k jednotlivým produktom
Obsah databázy je naustále aktualizovaný a dopĺňaný.

V súčastnosti dostupná Multi Comfort BIM knižnica objektov:

Knižnica obsahuje viac ako 150 unikátnych BIM objektov.

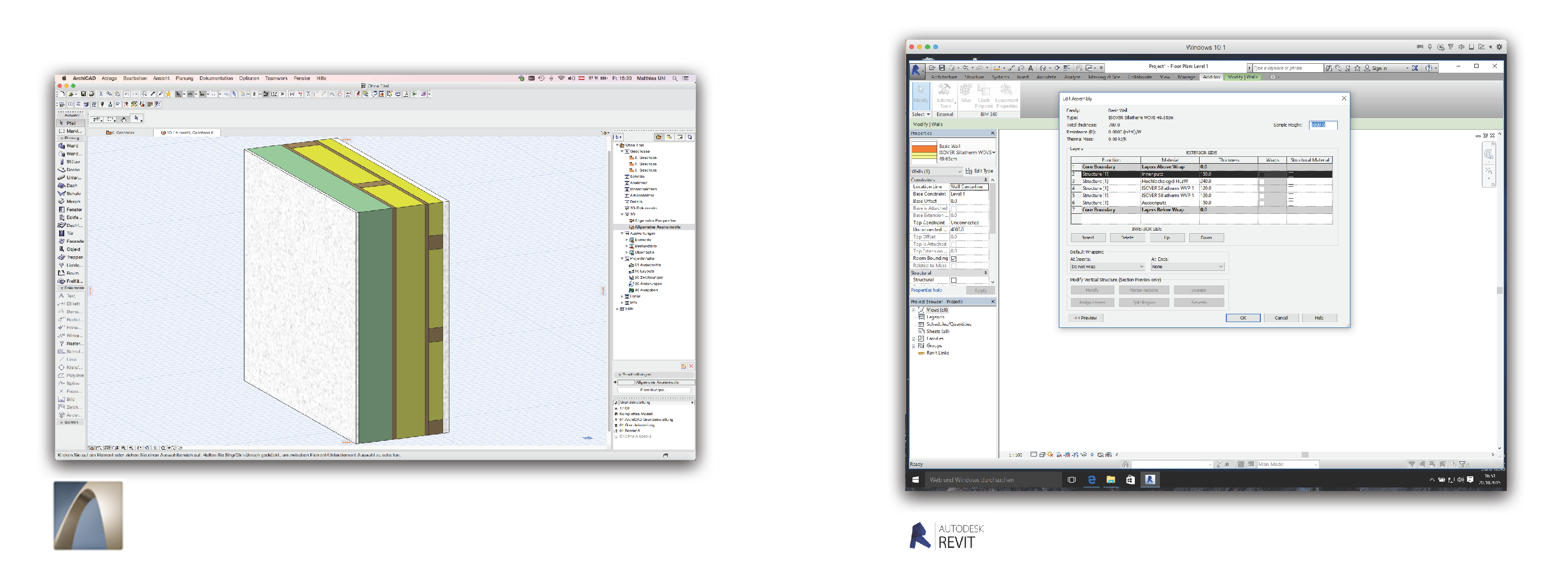

Objekty sú dostupné pre oba v súčastnosti najpoužívanejšie programy: ArchiCAD a Autodesk  Revit.

Každý prvok je dostupný v 2D aj v 3D forme. Archiitekt ocení realistické textúry materiálov.

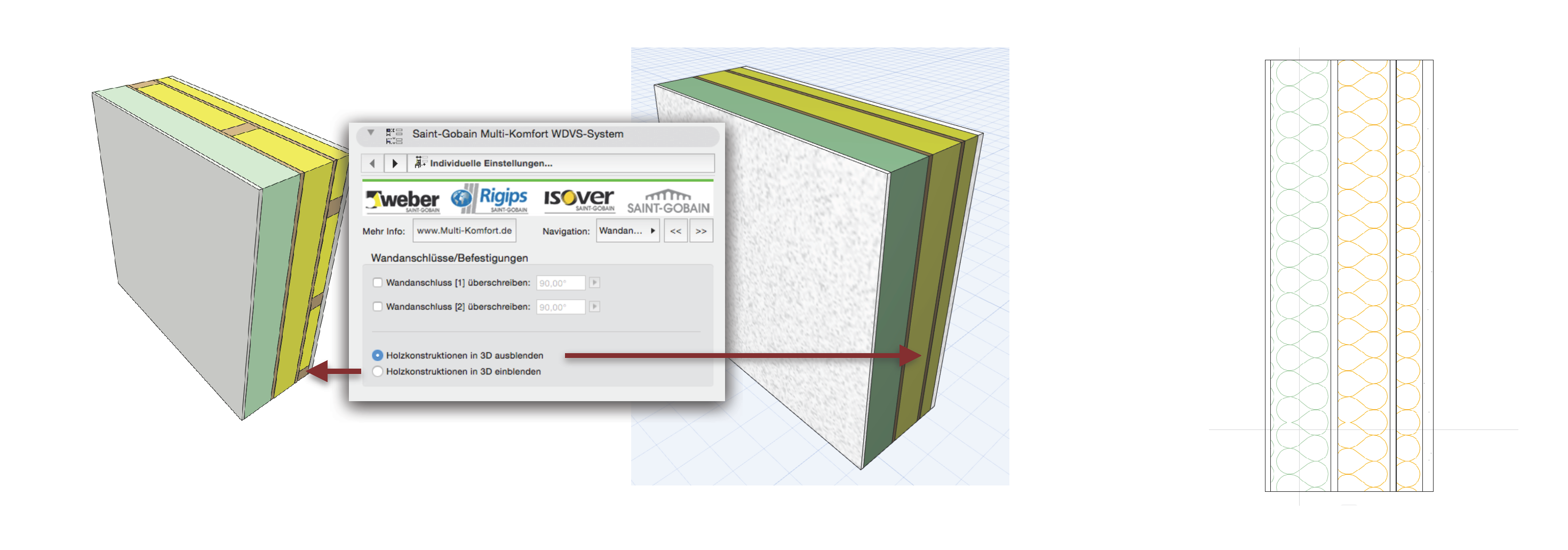

Vľavo máme možnosť vidieť 3D zobrazenie so zapnutími podporními konštrukcimi. V strede sú podpory vypnuté. Vľavo je prvok v 2D zobrazení.
Vľavo máme možnosť vidieť 3D zobrazenie so zapnutími podporními konštrukcimi. V strede sú podpory vypnuté. Vľavo je prvok v 2D zobrazení.

Pri každej skladbe máme možnosť voliť hrúbku vrstiev a vyberať z jednotlivých materiálov.

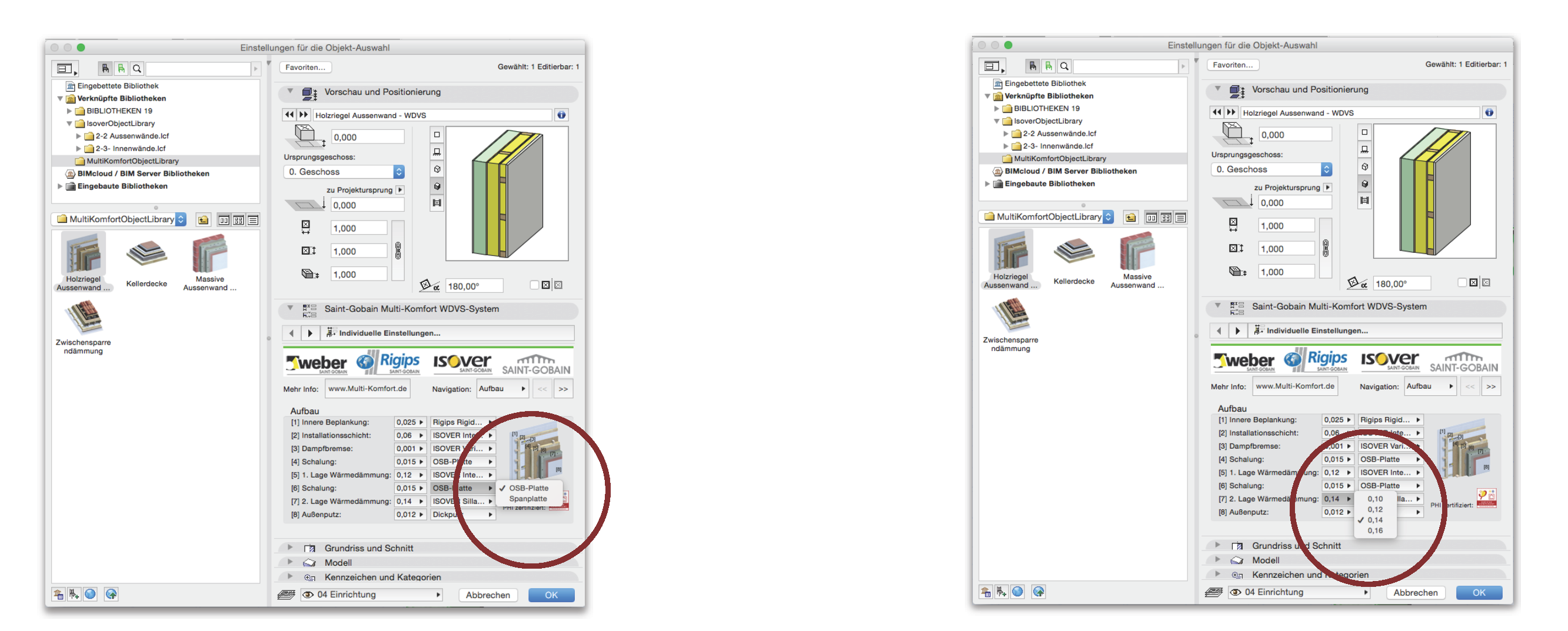

Ukážka možnosti úpravy skladby
Ukážka možnosti úpravy skladby

V prehľadnej tabuľke máme možnosť vidieť fyzikálne vlastnosti materiálov:

- tepelná vodivosť λ [W/mK]
- hustota ρ [kg/m3]
- ekvivalent difúzneho odporu hrúbke vzduchovej vrstvy [sd(m)]
- minimálny difúzny odpor μmin
- maximálny difúzny odpor μmax
- prievzdušnosť AF [kPa*s/m2]

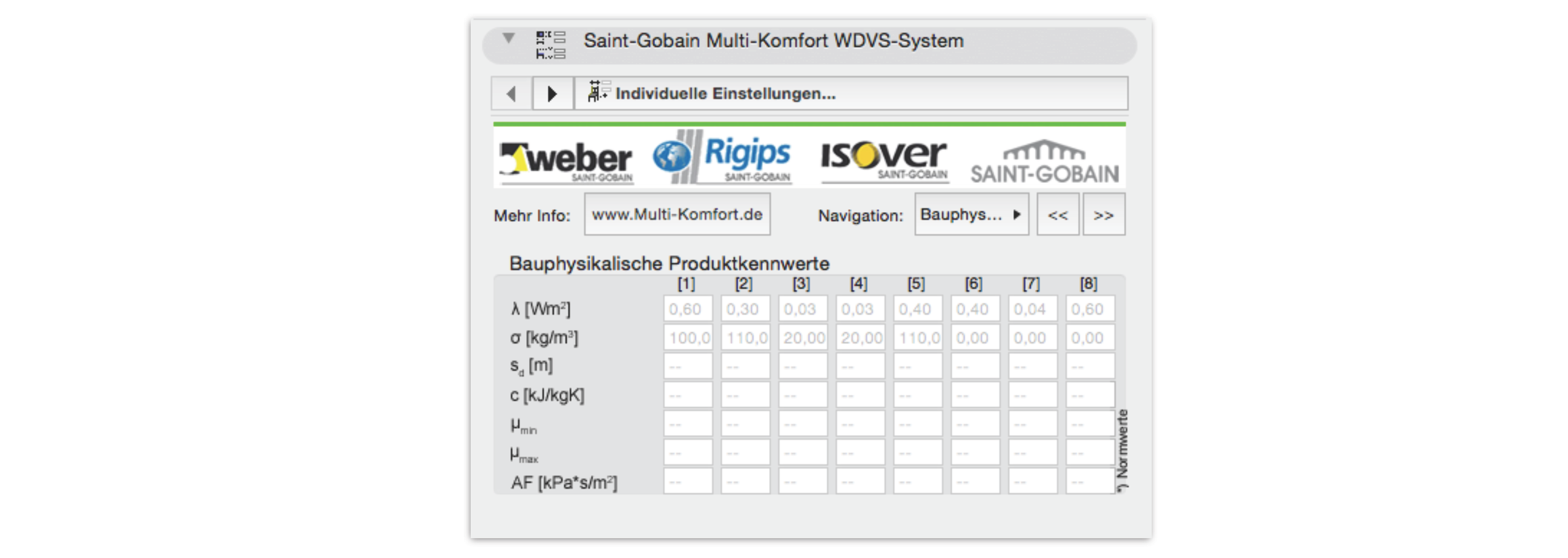

Transparentné fyzikálne parametre pre každú vrstvu
Transparentné fyzikálne parametre pre každú vrstvu

Aktuálne fyzikálne parametre konštrukcie sú aktualizované v reálnom čase a zoradené v tabuľke:

- výpočet hodnoty U - [W/m2k]
- výpočet hodnoty R - [m2k/W]
- požiarna odolnosť konštrukcie (REI)
- vzduchová nepriezvučnosť Rw [db]
- hladina krokového hluku LnTw [db]

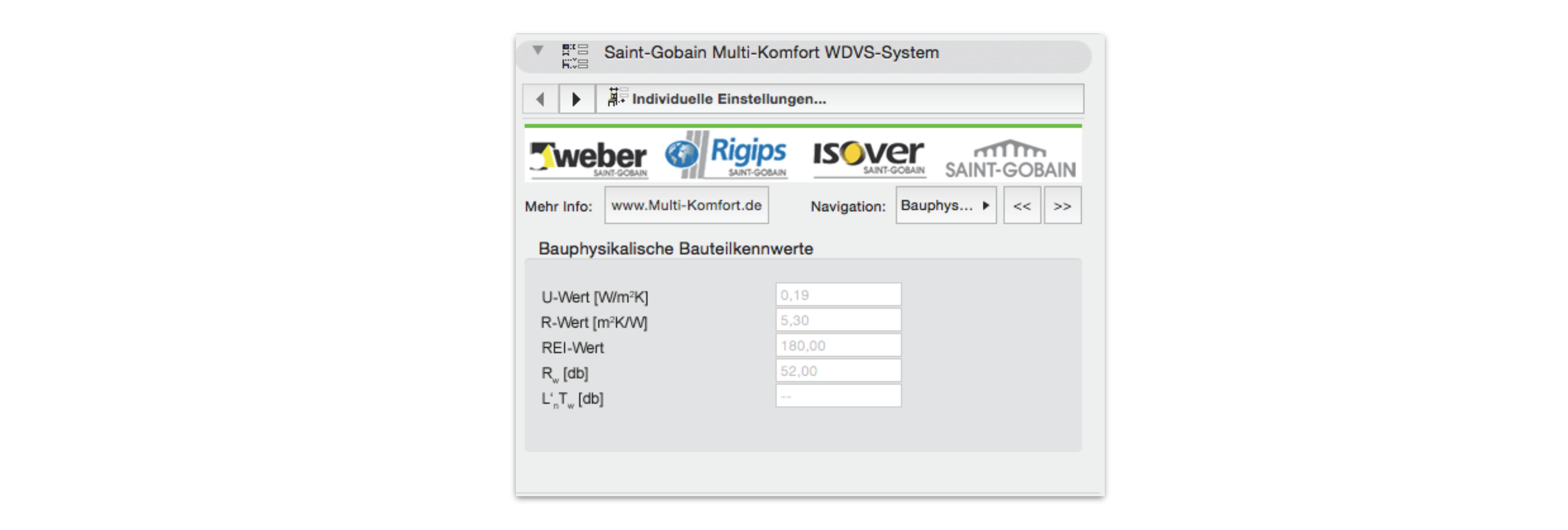

Prehľadná tabuľka parametrov konštrukcie
Prehľadná tabuľka parametrov konštrukcie

Používateľ je informovaný či je skladba PHI certifikovaná. Ak dôjde k takej zmene, s ktorou PHI nepočíta pod skladbou zmizne logo PHI

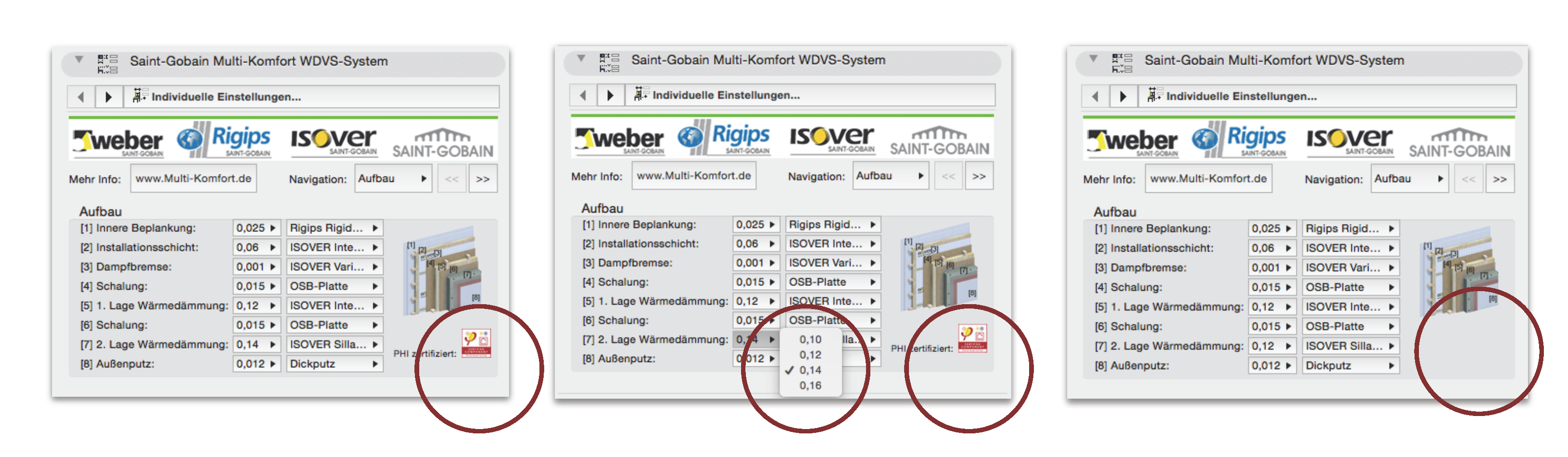

Vľavo: PHI certifikovaná skladba. V strede: zmena hrúbok vrstiev. Vpravo: Modifikácia vrstiev a hrúbok vedie k zmiznutiu certifikácie,
Vľavo: PHI certifikovaná skladba. V strede: zmena hrúbok vrstiev. Vpravo: Modifikácia vrstiev a hrúbok vedie k zmiznutiu certifikácie,

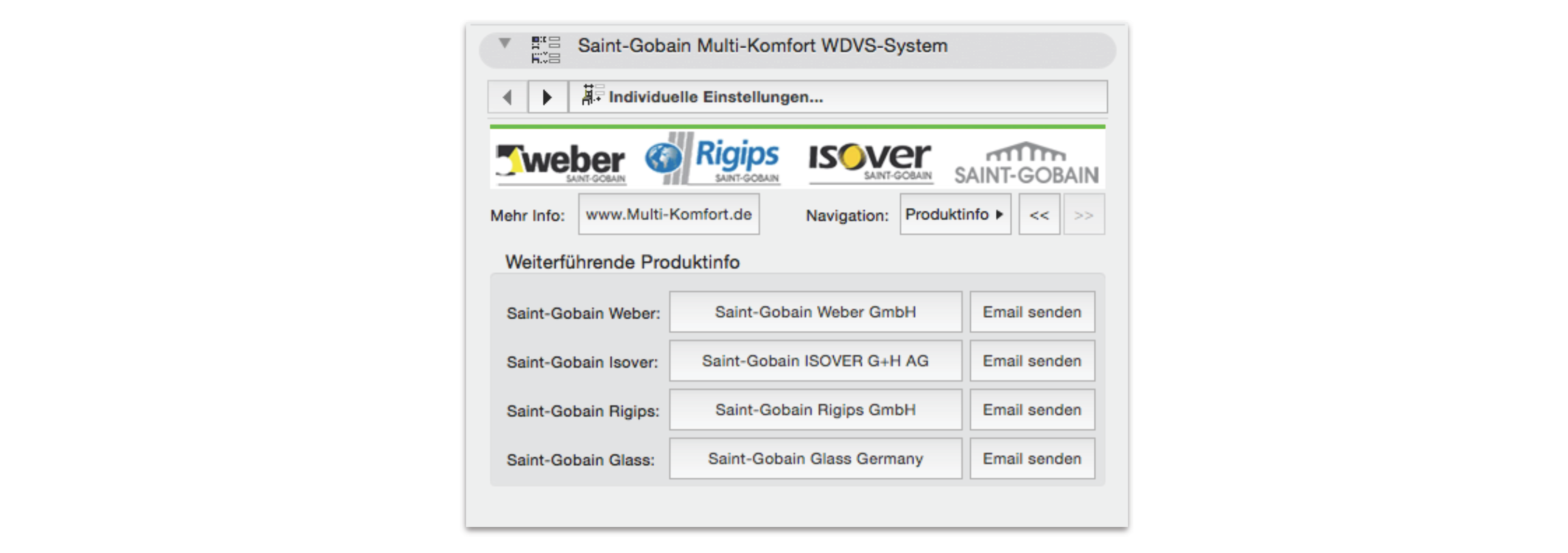

Poteší priamo prístupný helpdesk a technická podpora.

BIM knižnica osahuje aj spätné odkazy na databázu ktorá obsahuje:

- súvisiace 2D detaily
- izotermy
- grafy neprievzdušnosti
- tendrovú dokumentáciu
Tieto prvky budú dostupné v nemčine od 15. novembra

Multi Comfort BIM knižnica objektov môže byť použitá na:

- kalkuláciu objemov a export do ďaľších výpočtových softvérov pomocou protokolu IFC
- export do softvérov pre výpočet statiky a iných špecializovaných softvérov pomocou protokolu IFC
- upload do BIM projektovej platformy napríklad BIMplus.net z Nemetschek Allplan, založené na IFC
- prenos obsahu pr iné špecializované profesie cez IFC

Špecifikácia IFC je priemyselný štandard pre dátový prenos v prostredí BIM proramov
Špecifikácia IFC je priemyselný štandard pre dátový prenos v prostredí BIM proramov

Na rozširovaní knižnice a pridávaní nových komponentov sa neustále pracuje.
Multi Comfort BIM knižnica objektov je dostupná od 15. novembra v nemeckom jazyku na adrese: http://konstruktionen.multi-komfort.de.
Od marca 2016 bude BIM knižnica v slovenčine so slovenskými produktami dostupná na adresách: www.isover.sk a www.isover-konstrukcie.sk.

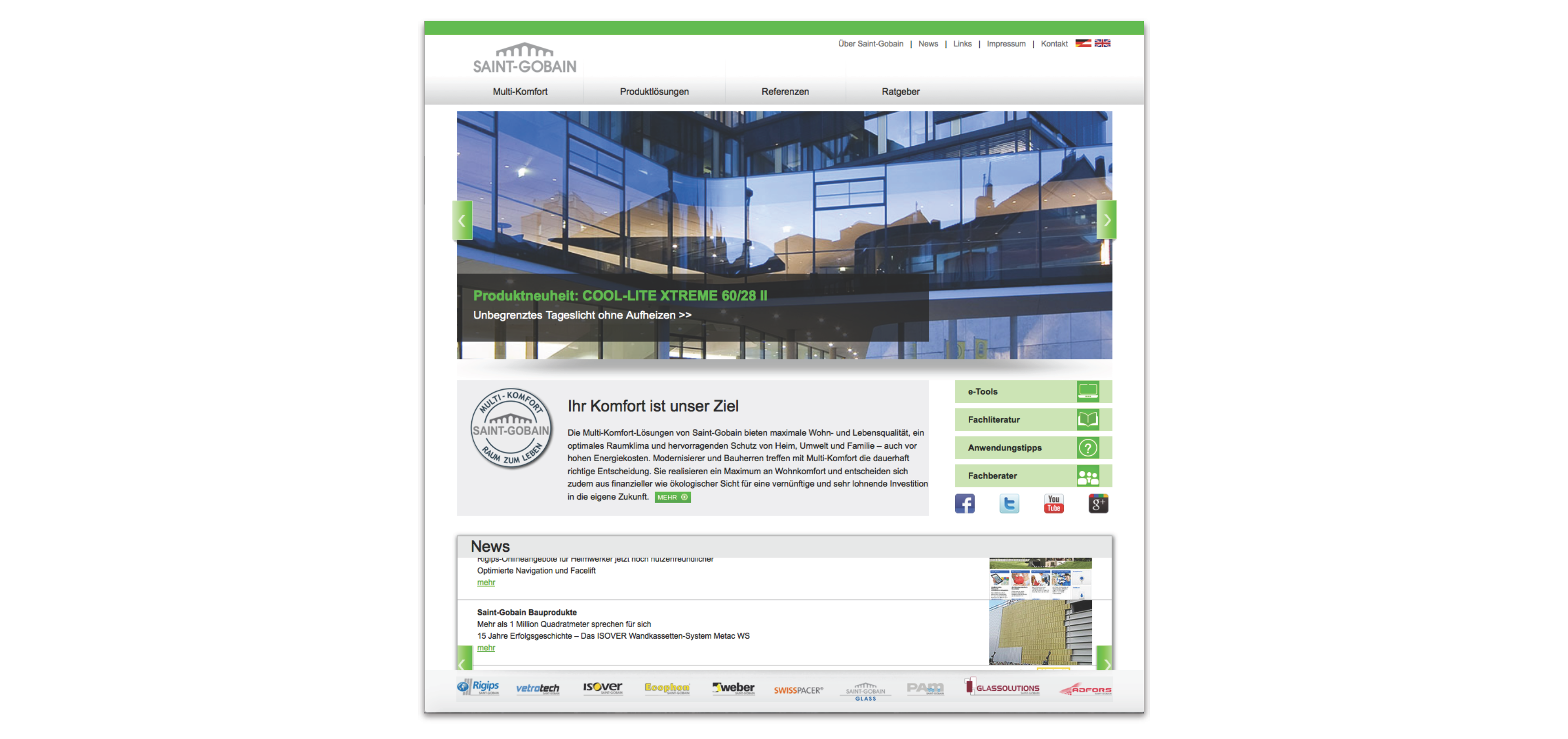

Stránka www.multi-komfort.de
Stránka www.multi-komfort.de

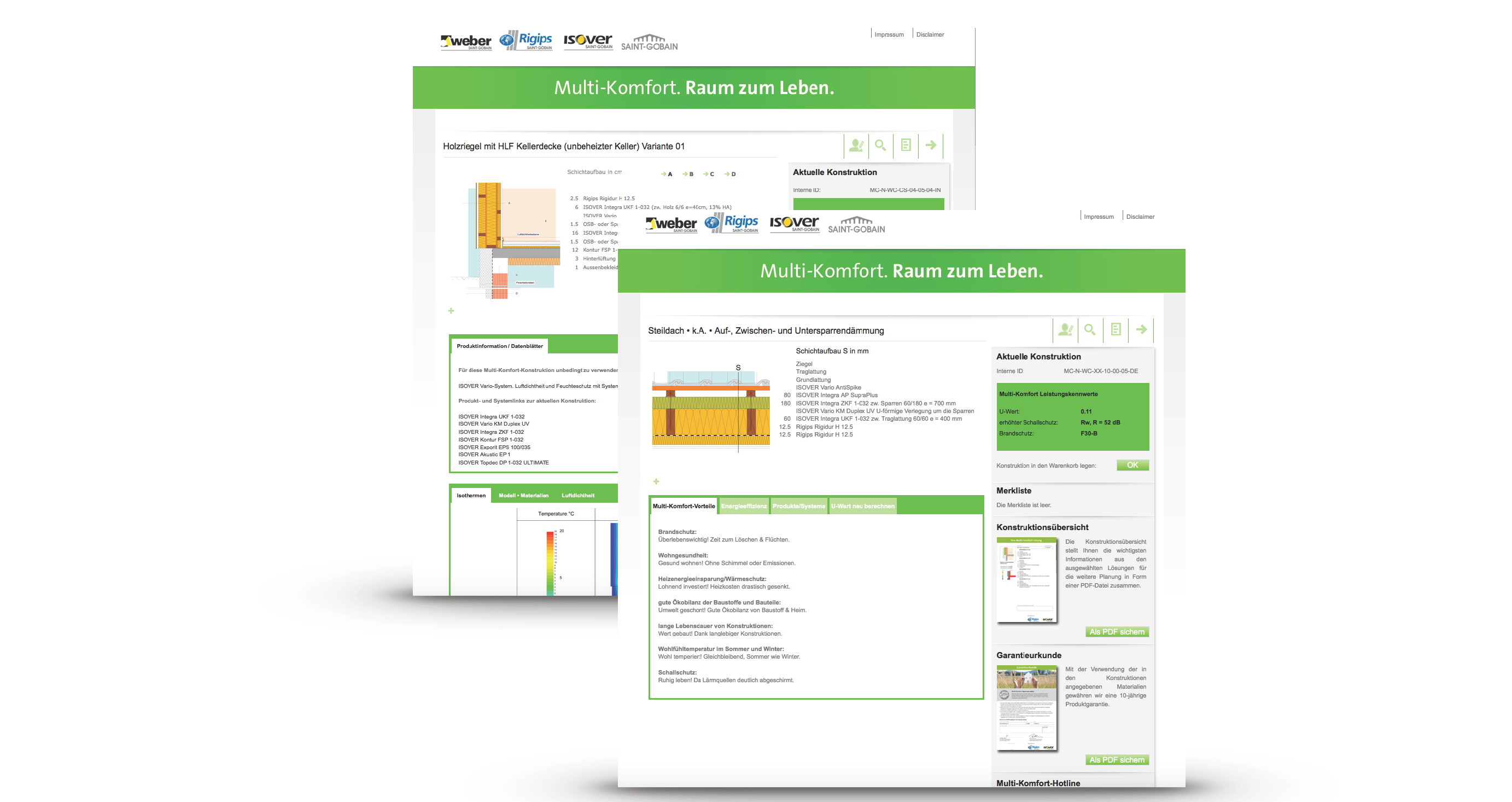

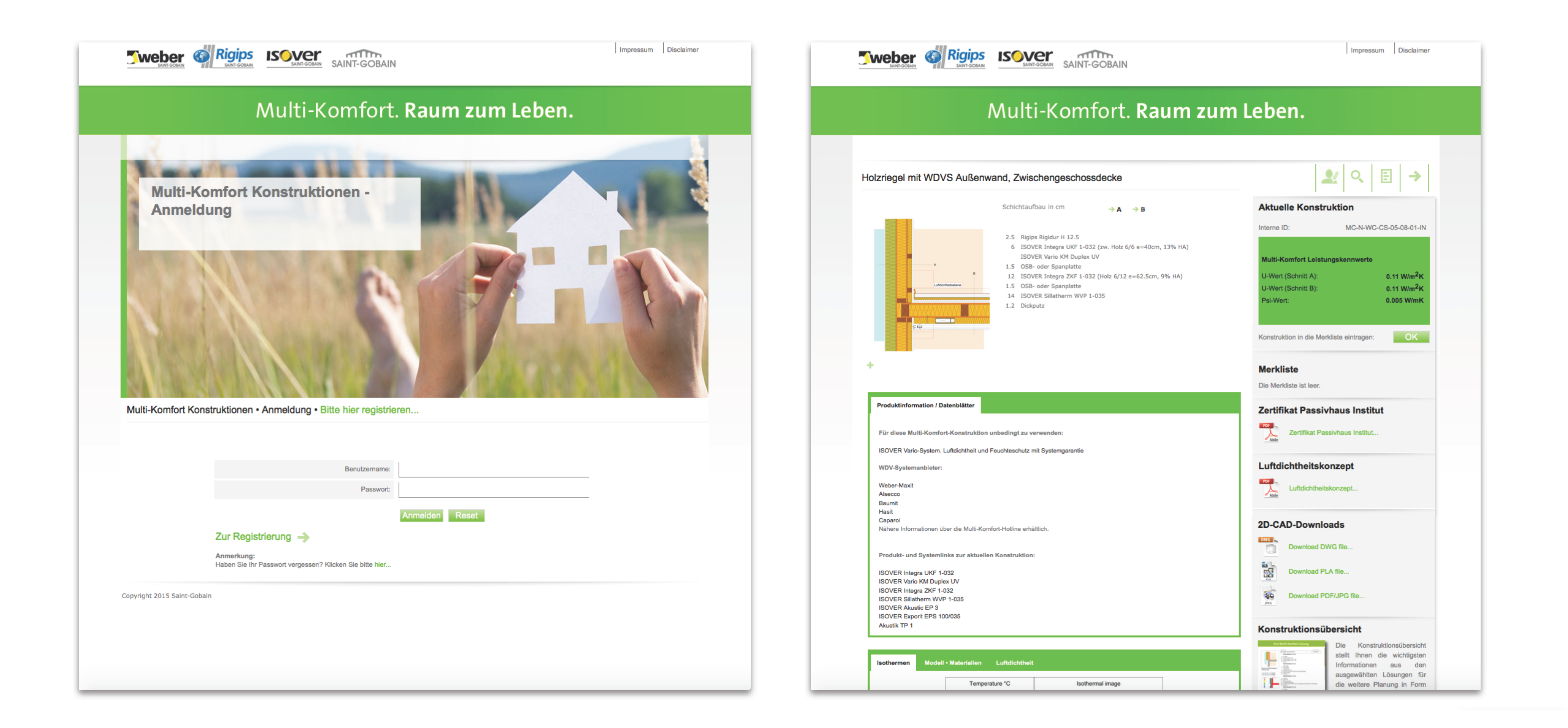

Stránka www.konstruktionen.multi-komfort.de/
Stránka www.konstruktionen.multi-komfort.de/

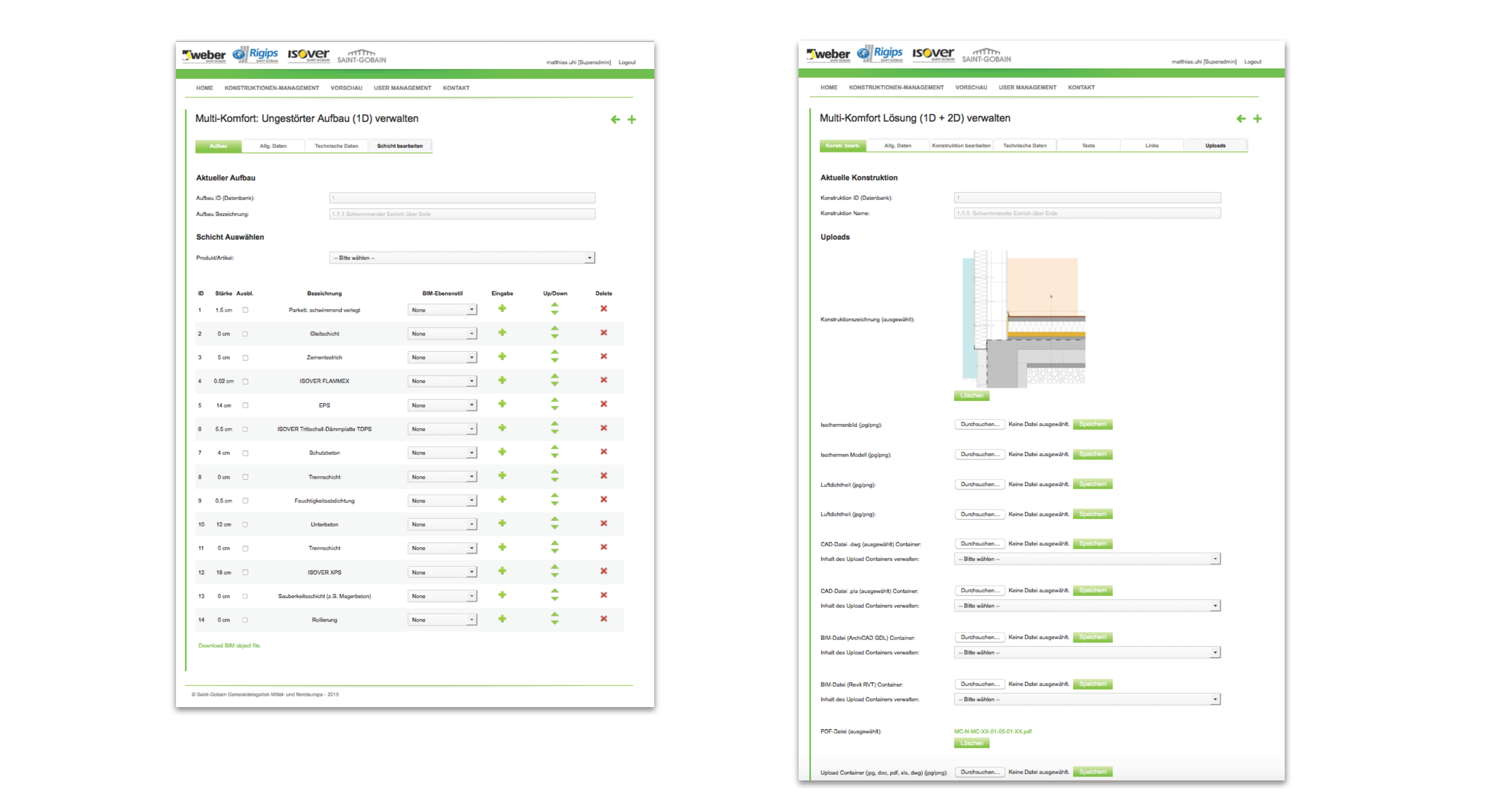

Stránka www.mk-manager.multi-komfort.de
Stránka www.mk-manager.multi-komfort.de

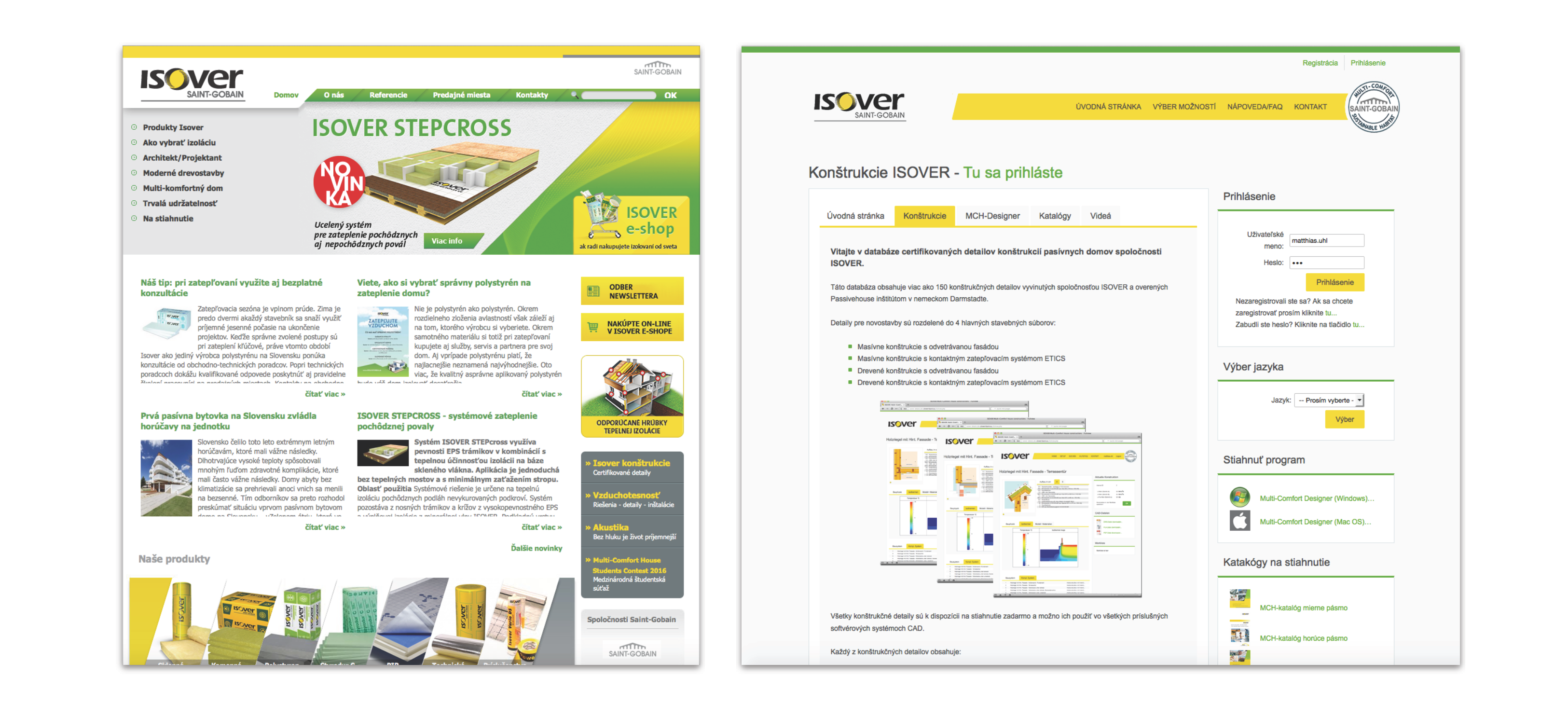

Slovenská verzia BIM objektovej knižnice bude dostupná od marca 2016
Slovenská verzia BIM objektovej knižnice bude dostupná od marca 2016

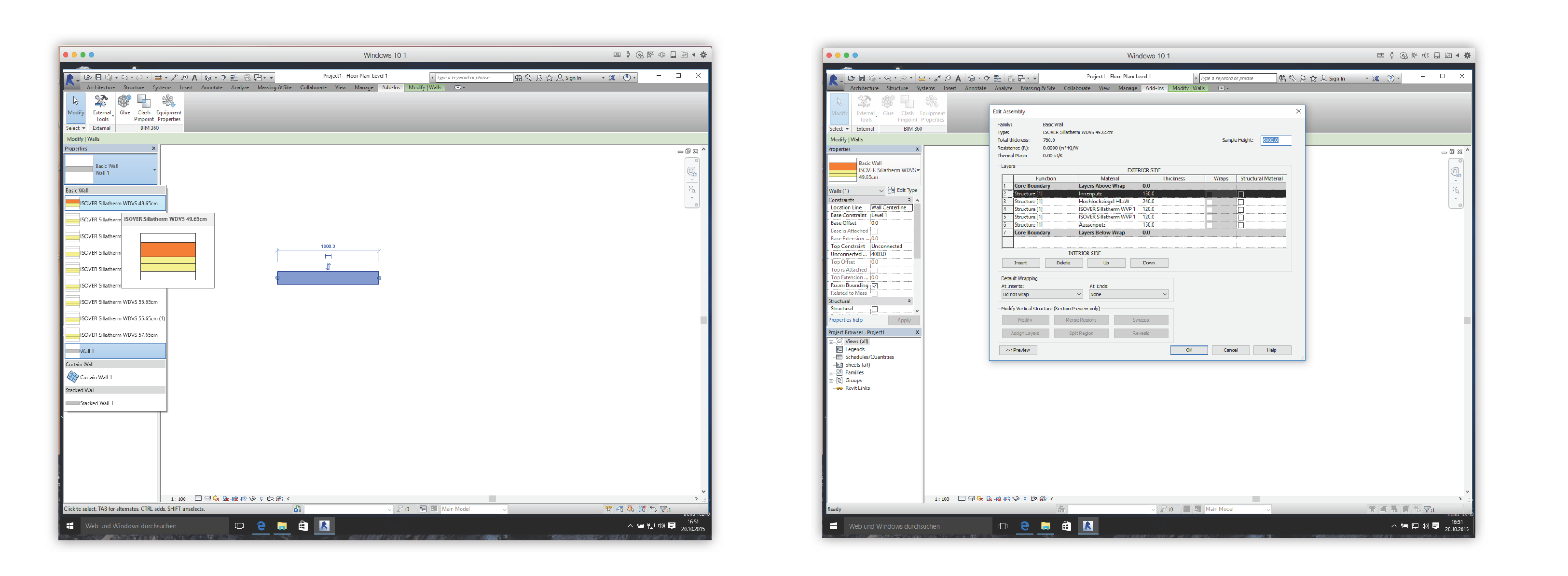

BIM objektová knižnica v Revite
BIM objektová knižnica v Revite
