Útulňa Jána Kruteka, Vyšný Medzev

Útočisko na Ceste hrdinov SNP.
Útulňa Jána Kruteka, Vyšný Medzev
Autori: Ing. arch. Andrej Olah, Ing. arch. Filip Marčák, Ing. arch. Matej Kurajda, Ing.arch. Jana Filípková, Ing. arch. Simona FischerováInvestor: Košický samosprávny kraj, Krajská organizácia cestovného ruchu Košice Región Turizmus, obec Vyšný Medzev, turistický klub HikematesPodlažná plocha: 15,7 m2Investičný náklad: 35 000 €Návrh: 2021 - 2022Realizácia: 2022 - 2022Adresa: 48.7545, 20.8430 , Vyšný Medzev, SlovenskoPublikované: 6. január 2024

Vzrastajúca popularita diaľkových prechodov Cesty hrdinov SNP, ktorá sa vedie od Duklianskeho priesmyku až na Devín, prispela v posledných rokoch k revitalizácii siete útulní. Okrem rekonštrukcie starších objektov pribudli pozdĺž  najdlhšej turistickej magistrály na Slovensku aj nové objekty (viď. súvisiace články v závere textu). Patrí medzi ne aj realizácia bratislavského ateliéru GRAU vo Volovských vrchoch, s jasne rozpoznateľnou siluetou tmavej drevenej fasády. Nový objekt vznikol vďaka spolupráci Košického samosprávneho kraja, krajskej organizácie cestovného ruchu Košice Región Turizmus, obce Vyšný Medzev a turistického klubu Hikemates.



Realizáciu bližšie predstavia autori:

Lokalita

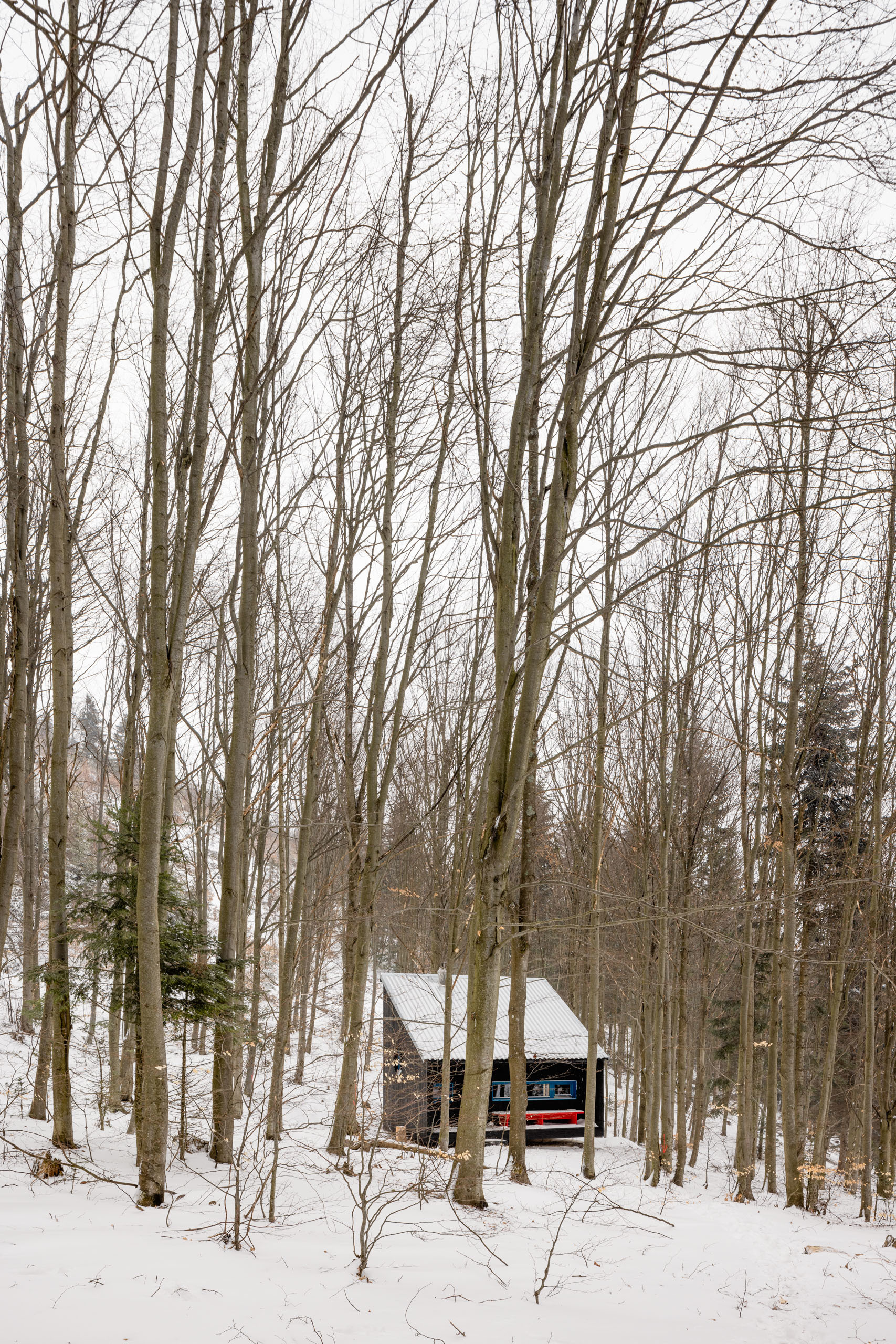

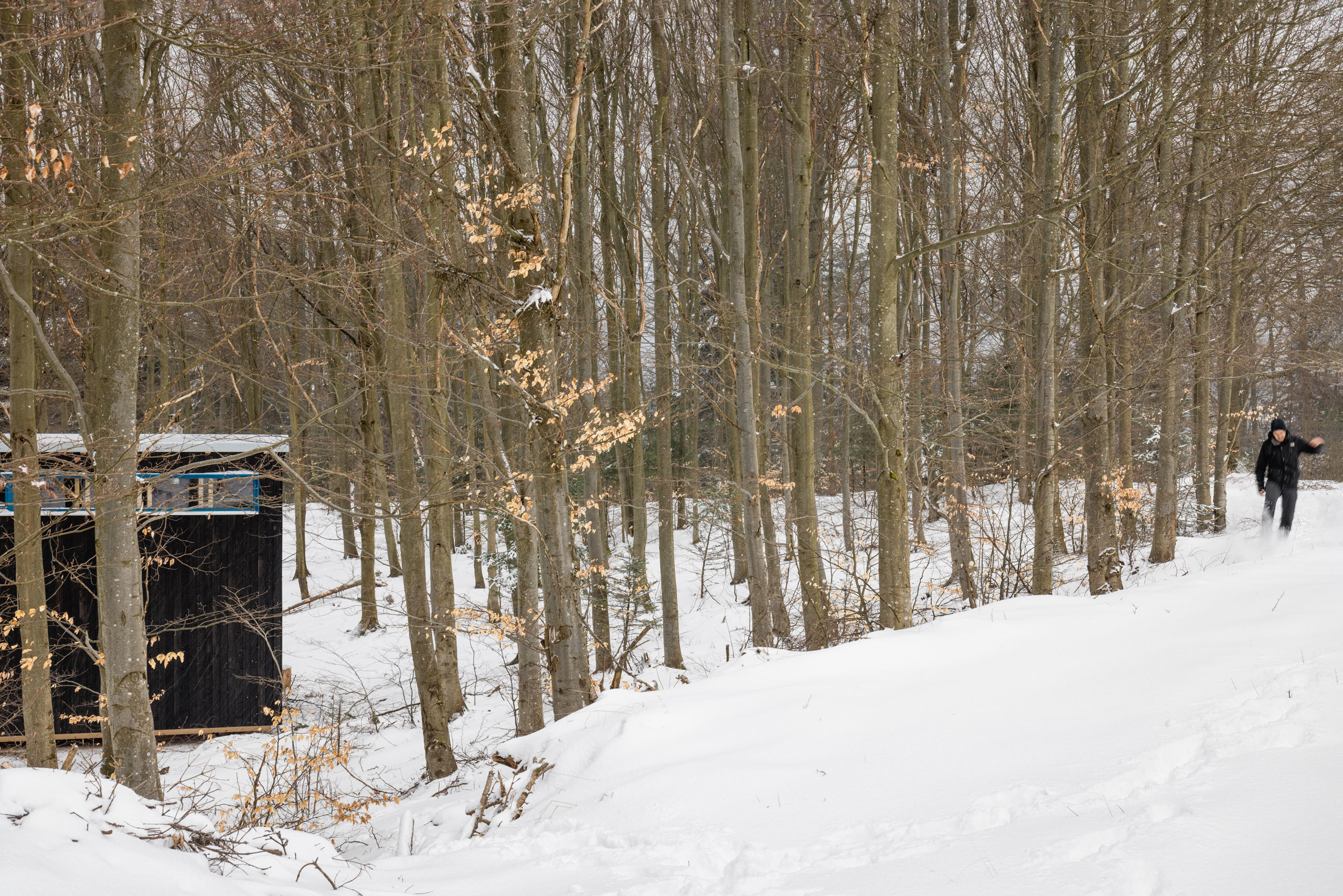

Útulňa leží 30 km východne od Košíc, v katastrálnom území obce Vyšný Medzev. Nachádza sa na červenej značke, kúsok pred sedlom Jedľovec, v smere od vrchu Kloptaň. Nadmorská výška miesta je 850 m.n.m. a obklopuje ho mladý prevažne listnatý les. Objekt slúži ako útočisko pre turistov, ktorí sa rozhodnú absolvovať cestu SNP, alebo len ako miesto stretnutia nadšencov celoročnej turistiky v tejto oblasti.

Koncept
Pri navrhovaní útulne sme nehľadali nový priestorový koncept. Zvolili sme skôr zaužívaný, jednoduchý a praktický model. Funkčne je interiér chaty navrhnutý čo najutilitárnejšie. S oprostením od zbytočných prvkov, tak aby poskytoval optimálny komfort daný svojmu účelu.

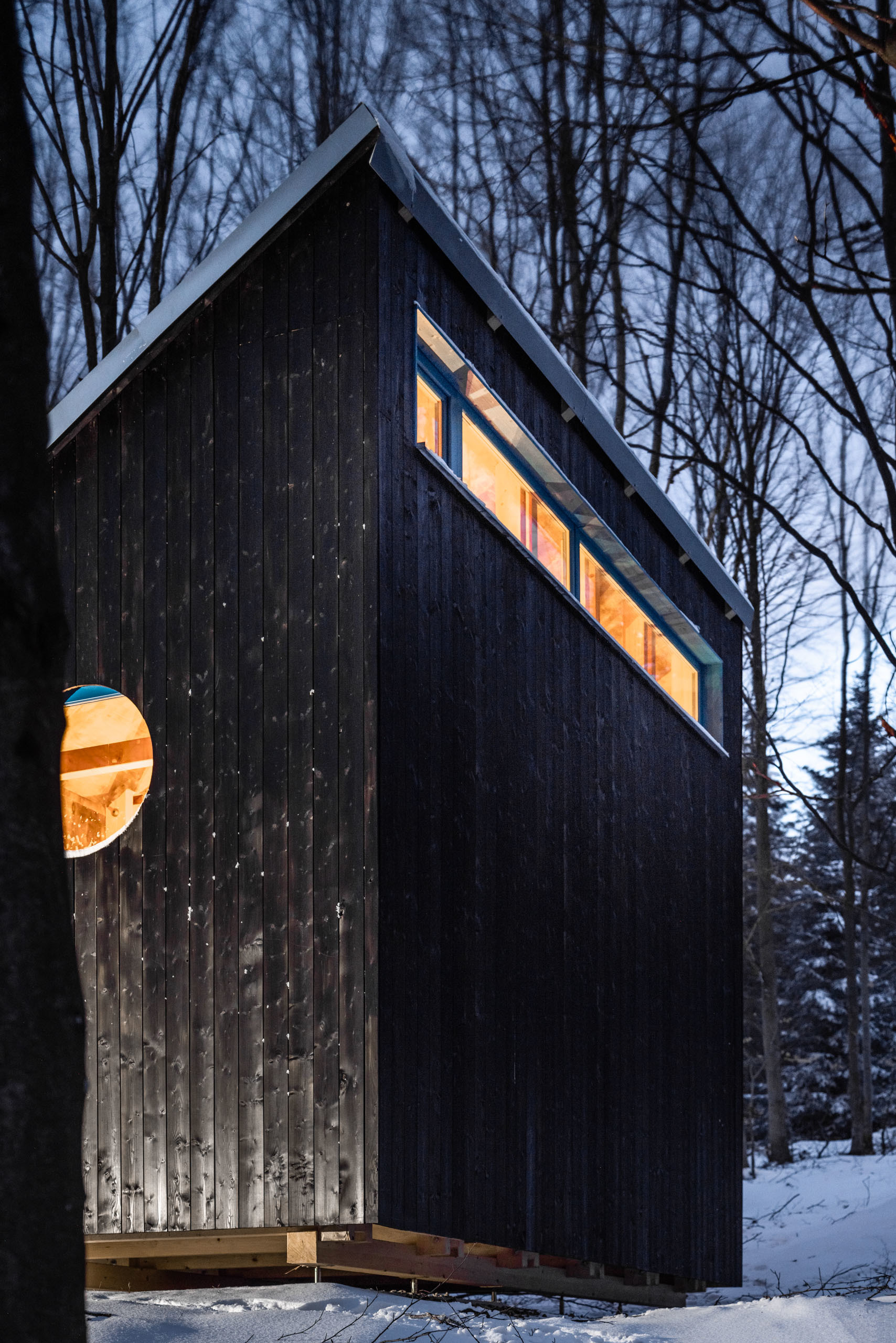

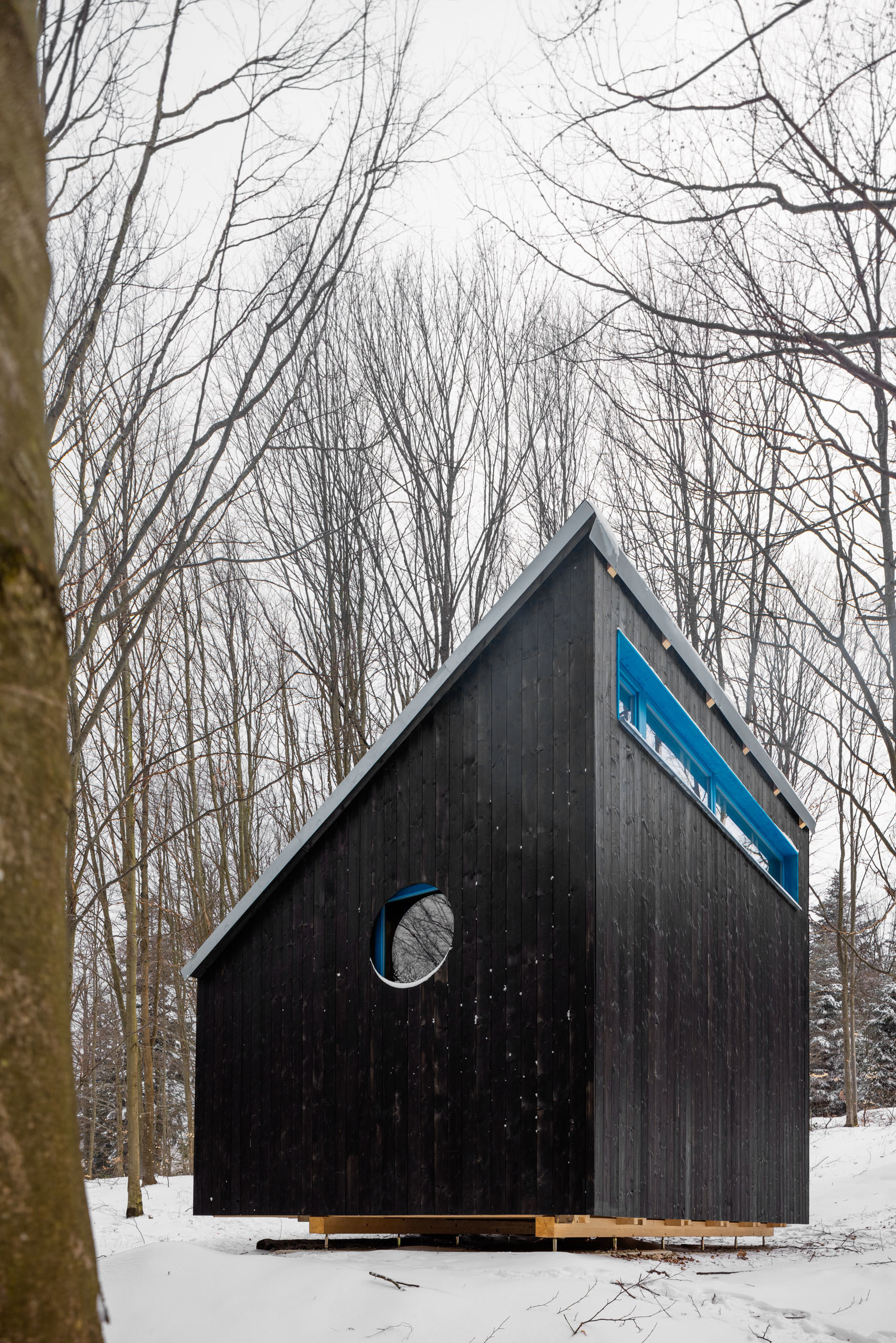

Hmota objektu má jednoduchý tvar s pultovou strechou. Navrhli sme ju vo výraznom spáde, čím útulňu akcentujeme a vytvárame ľahko zapamätateľnú formu.

Prevádzka

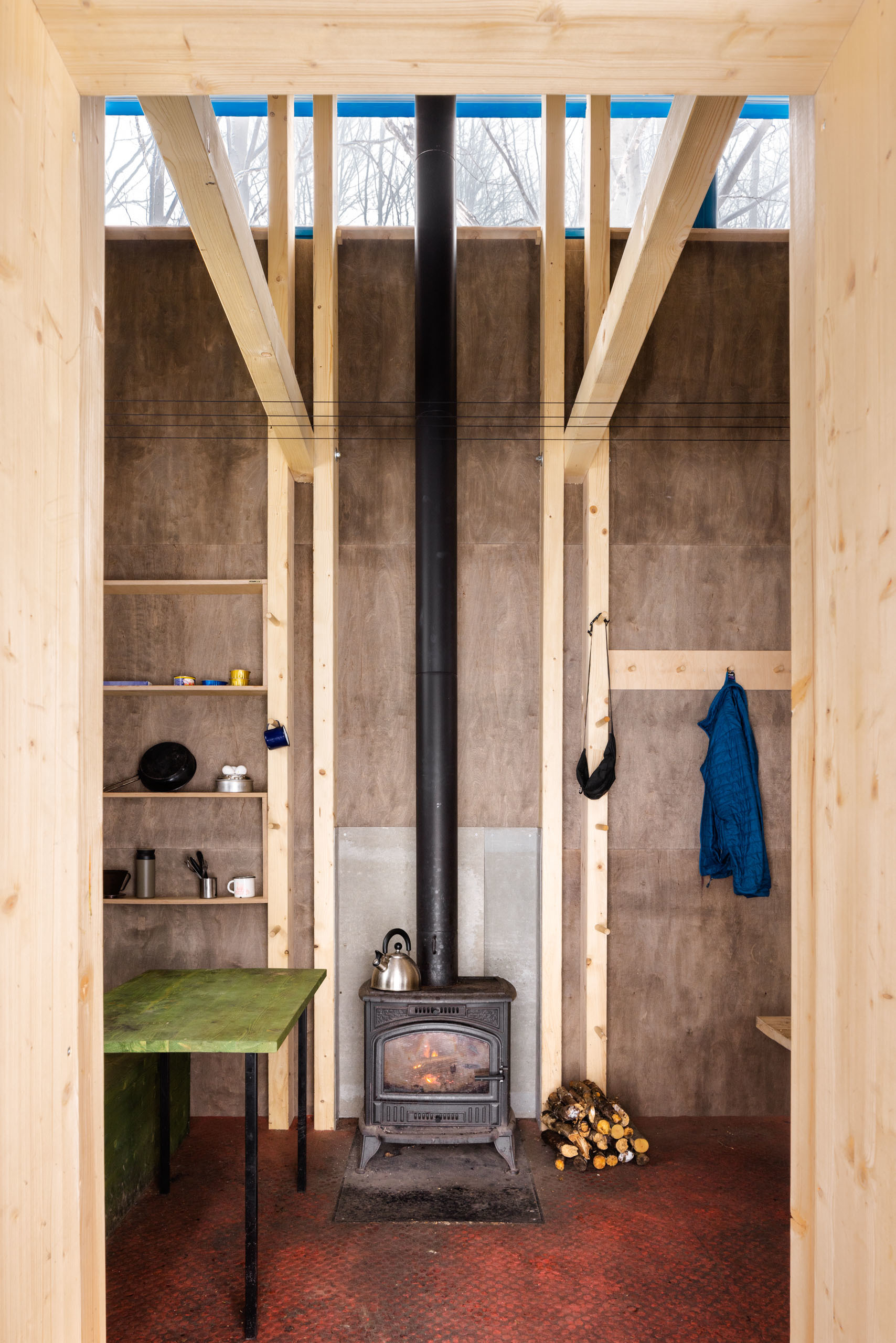

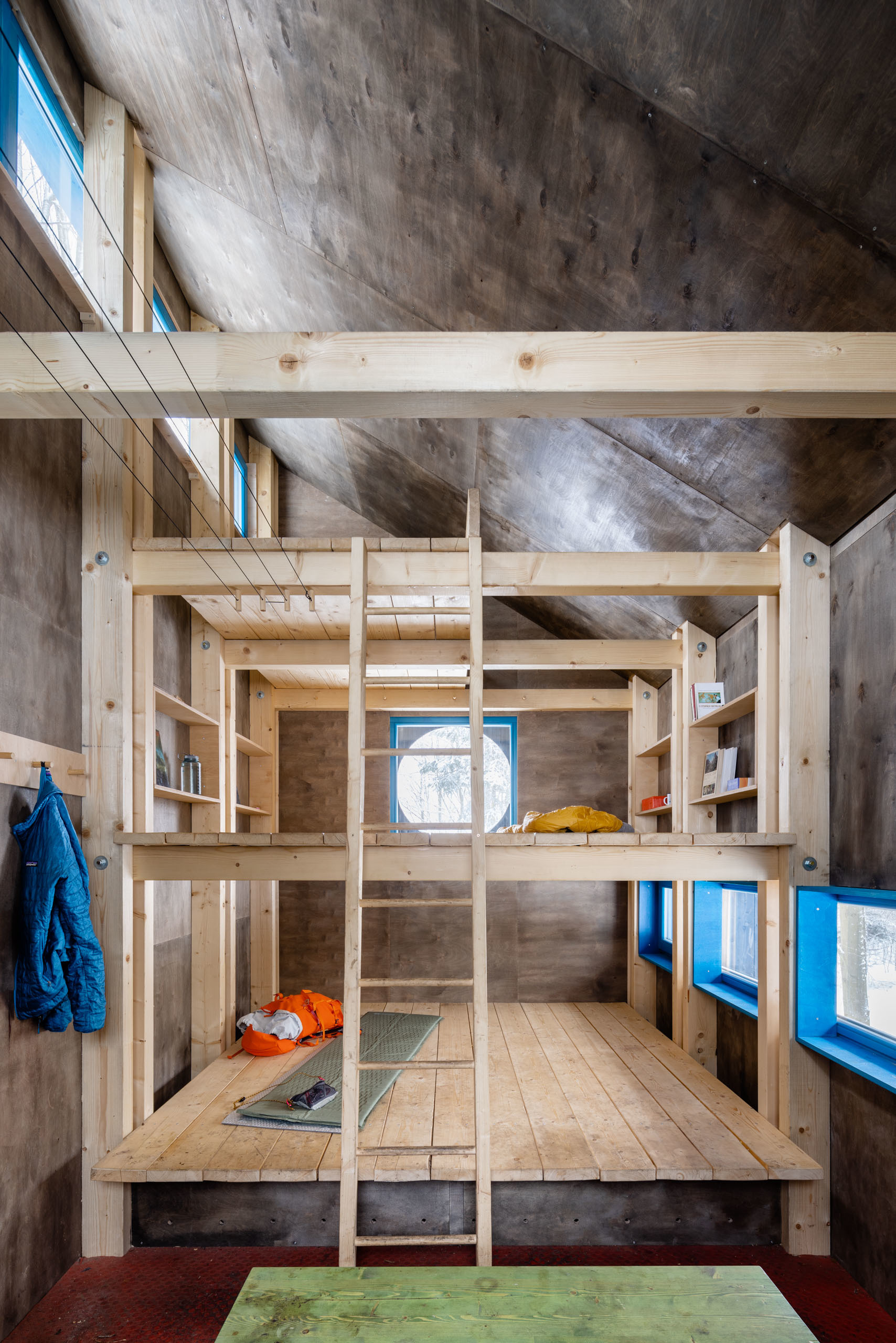

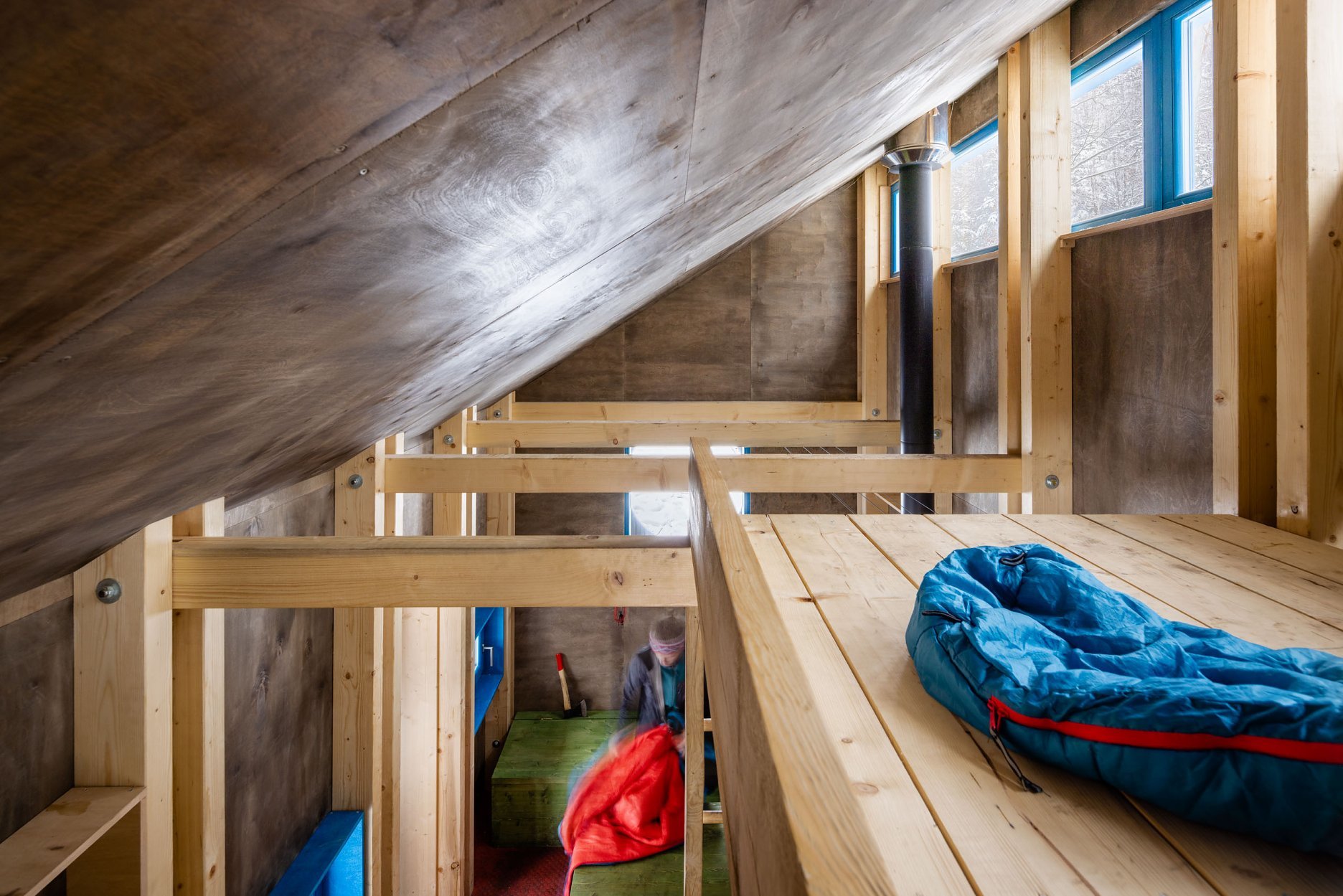

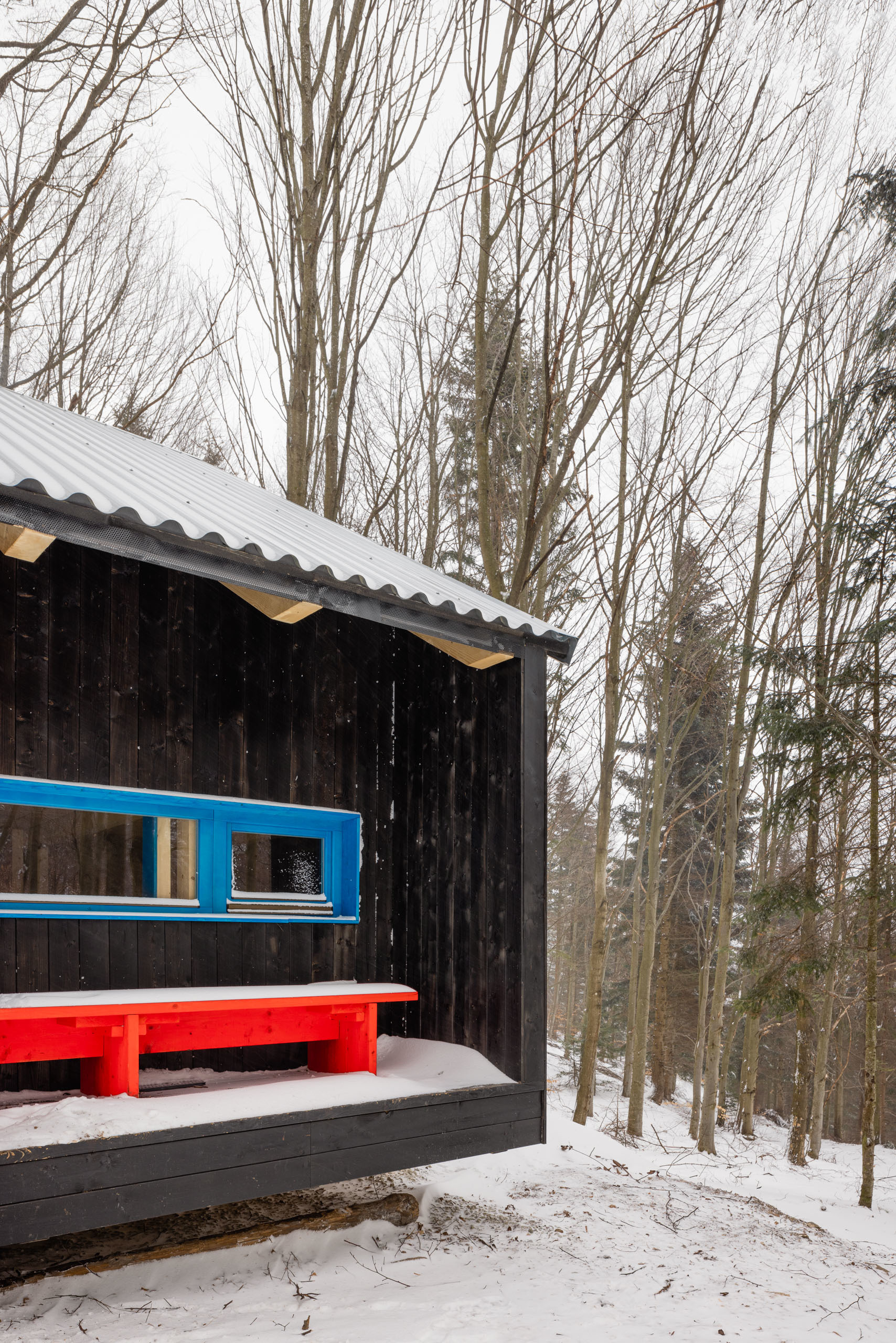

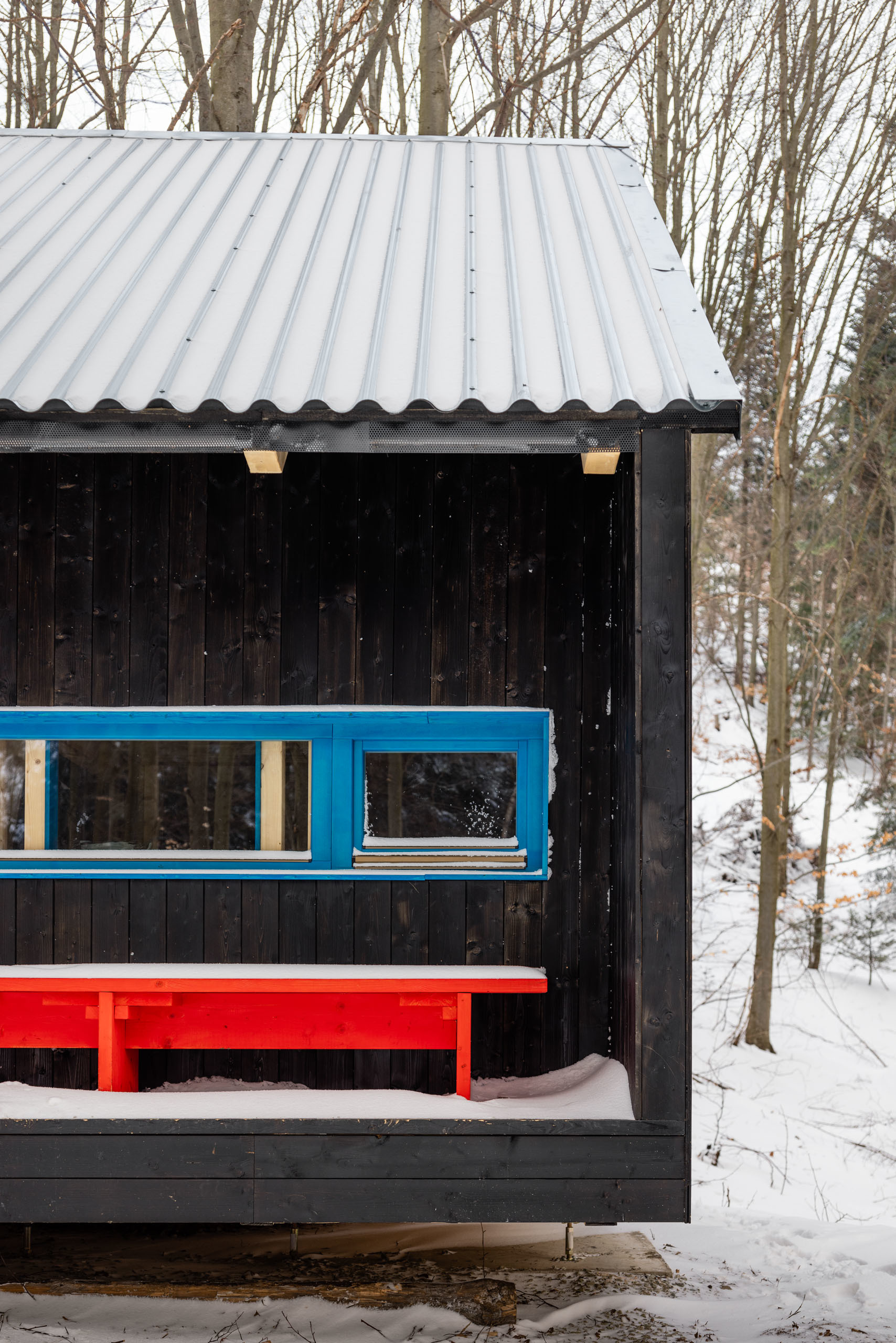

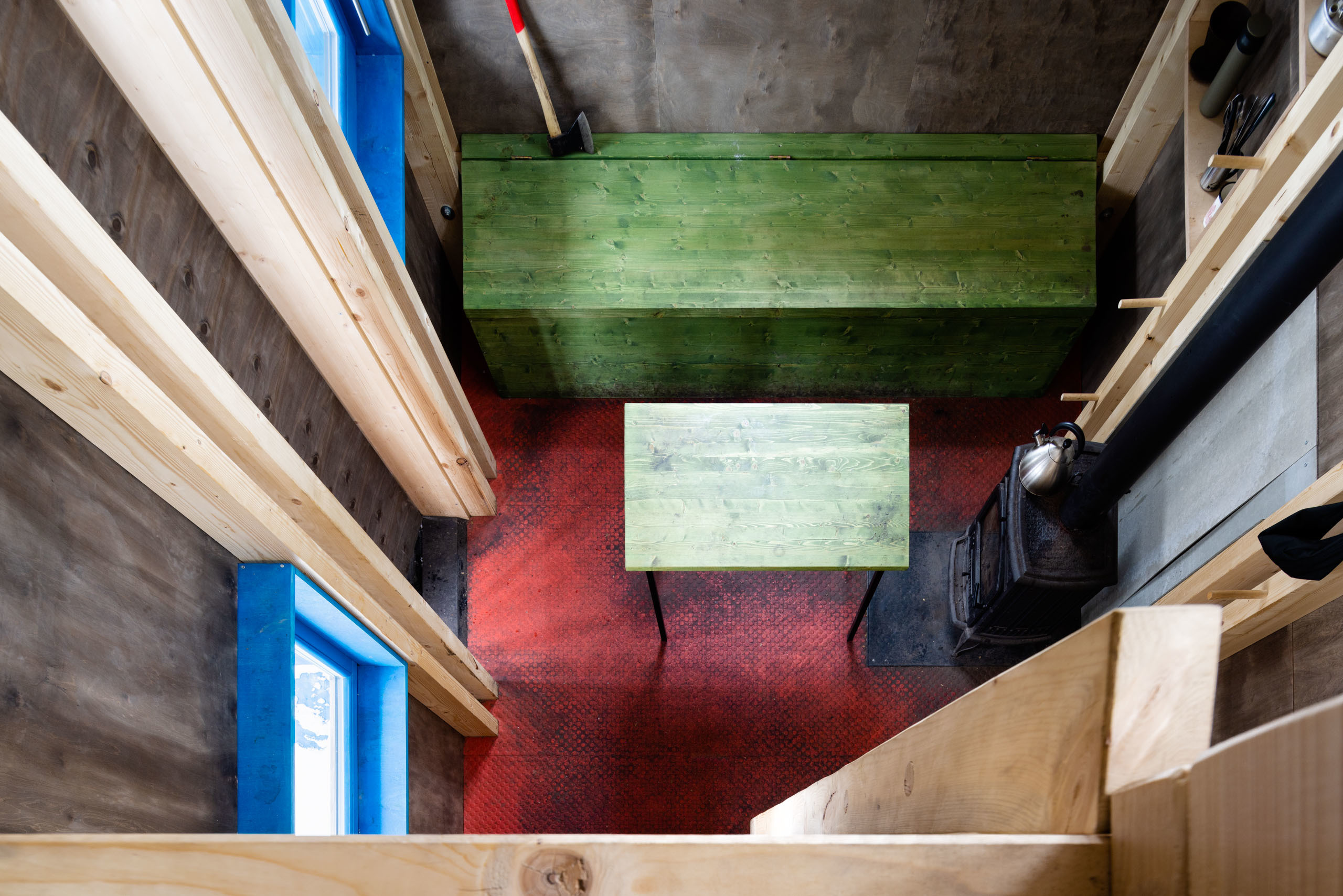

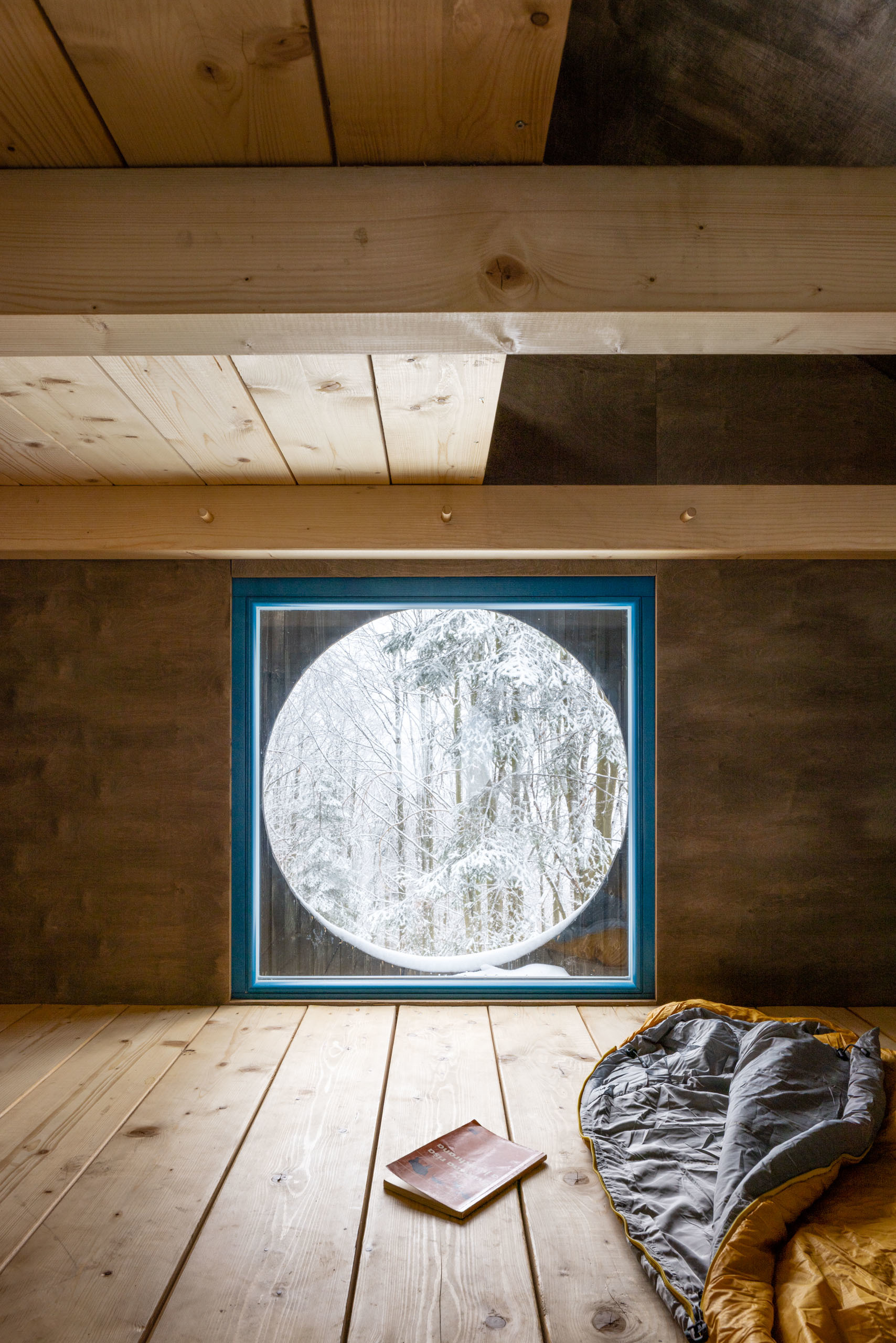

Objekt je kvôli ochrane pred vlhkom odsadený od terénu. Pultová strecha presahuje nad vstup a spolu s bočnými fasádami vytvára závetrie. Pragmatický pôdorys vychádza z funkčných požiadaviek na využívanie útulne. Spanie na pričniach využíva celú šírku priestoru, pričom Tretia pričňa našla miesto pod štítom strechy. Oproti sa nachádza sedenie určené na konzumáciu jedla a malá piecka. Priznaná nosná konštrukcia v interiéri nám ponúka možnosť kdekoľvek vložiť policu a vytvoriť miesto na odkladanie potravín a súčastí útulne.

Konštrukcia

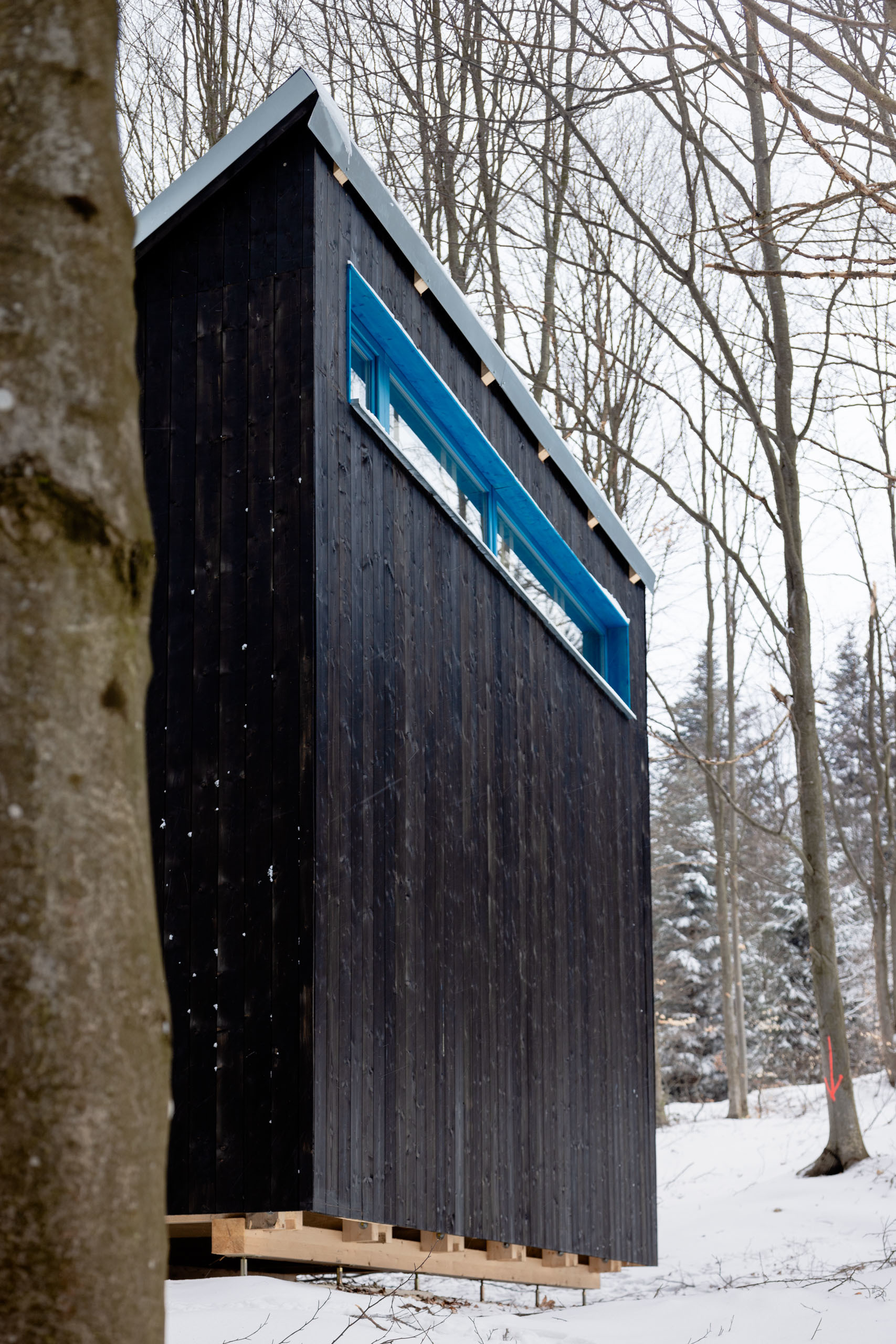

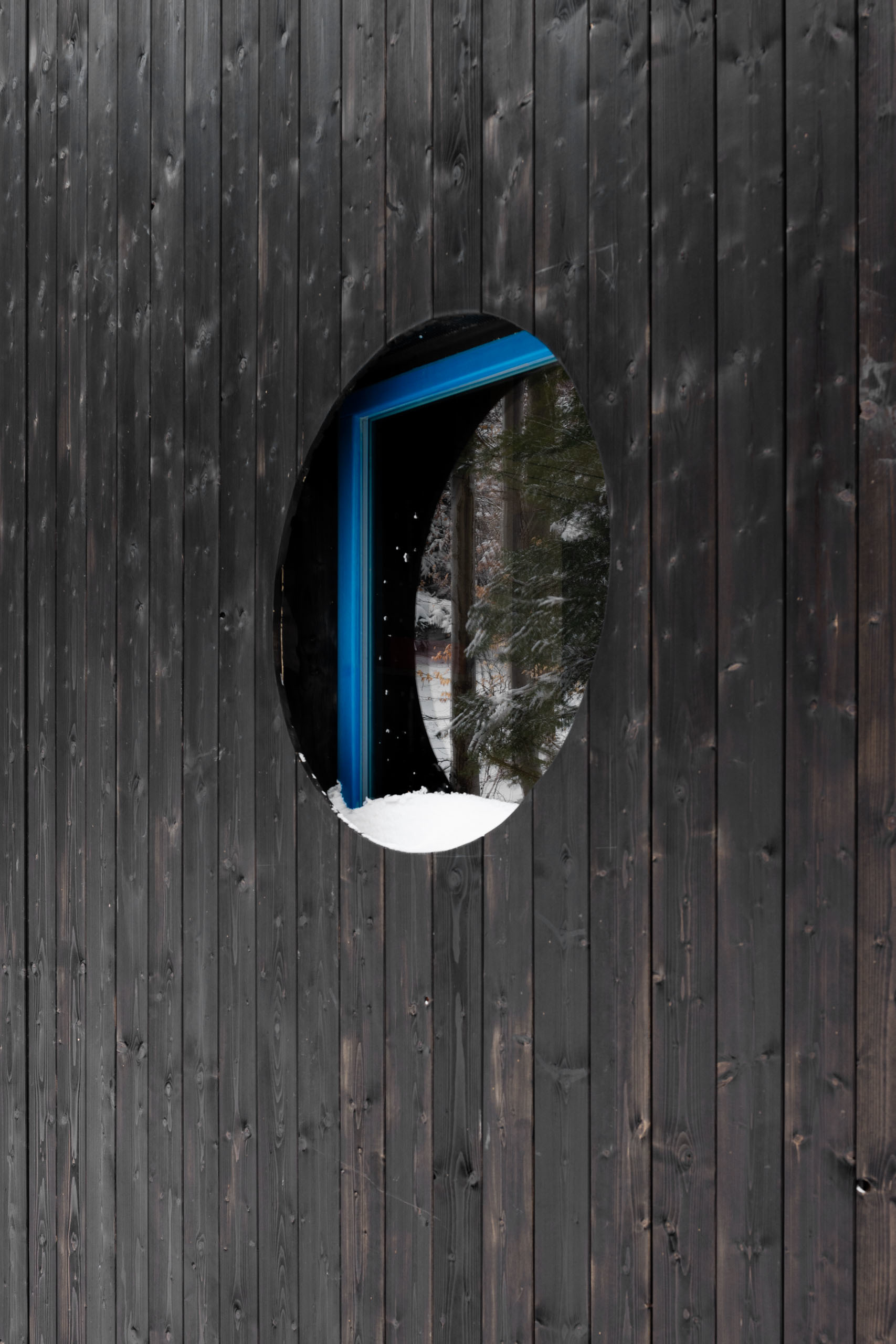

Primárnu kostru tvorí šesť rámov zo zdvojených smrekových lát s prierezom 140 x 50 mm. Rámová konštrukcia je zaklopená a stužená z vnútornej strany morenou borovicovou preglejkou hrúbky 18 mm. Nasleduje horizontálny rošt zo smrekových hranolov s rozmermi 100x60 mm, vyplnený tepelnou izoláciou hrúbky 100 mm. Celú izolačnú vrstvu prekrýva paropriepustná fólia. Podobu útulne zo strany exteriéru charakterizuje prevetrávaná drevená fasáda zo smrekovcových dosák s prierezom 140 x 20 mm. Laty sú kotvené na rošt z hranolov hrúbky 40 mm. Drevo je ošetrené olejovým moridlom tmavej farby.

Konštrukciu strechy nesú smrekové hranoly s rozmerom 140 x 50 mm. Priestor medzi horným a dolným záklopom z borovicovej preglejky hrúbky 18 mm vypĺňa tepelná izolácia hrúbky 140 mm. Na streche je aplikovaná poistná hydroizolačná fólia a následne rošt pre pozinkovaný plech s vlnitým profilom. Základy tvoria cestné panely s rozmerom 3000 x 1000 x 220 mm, osadené na znivelizovanom podklade, na ktoré nadväzujú priečne roznášacie hranoly s prierezom 140x160 mm. Tie sú kotvené cez pätky 140 x 125 x 120 mm prostredníctvom závitovej tyče M12, uchytenej do panelu cez chemickú kotvu.

Materiály

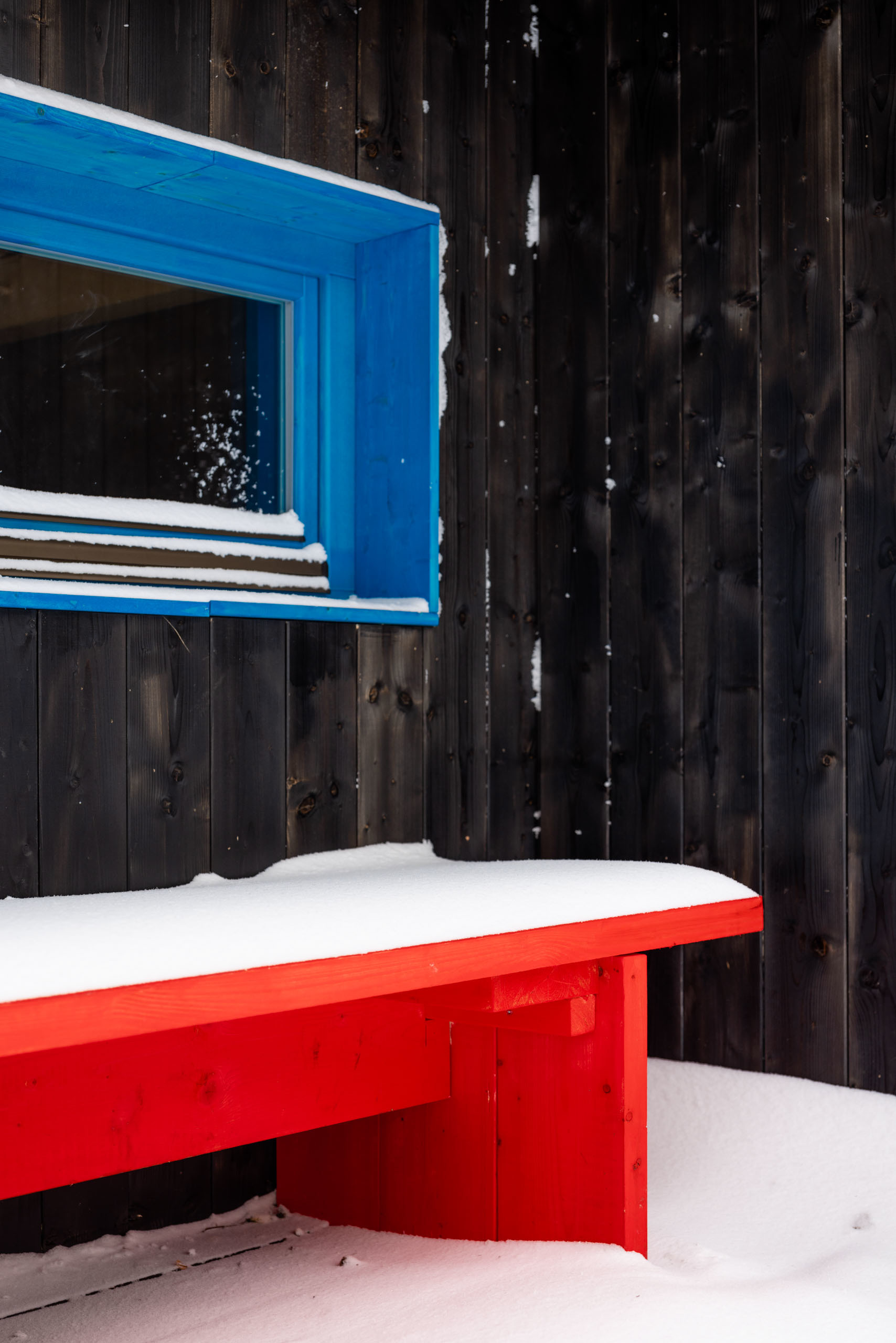

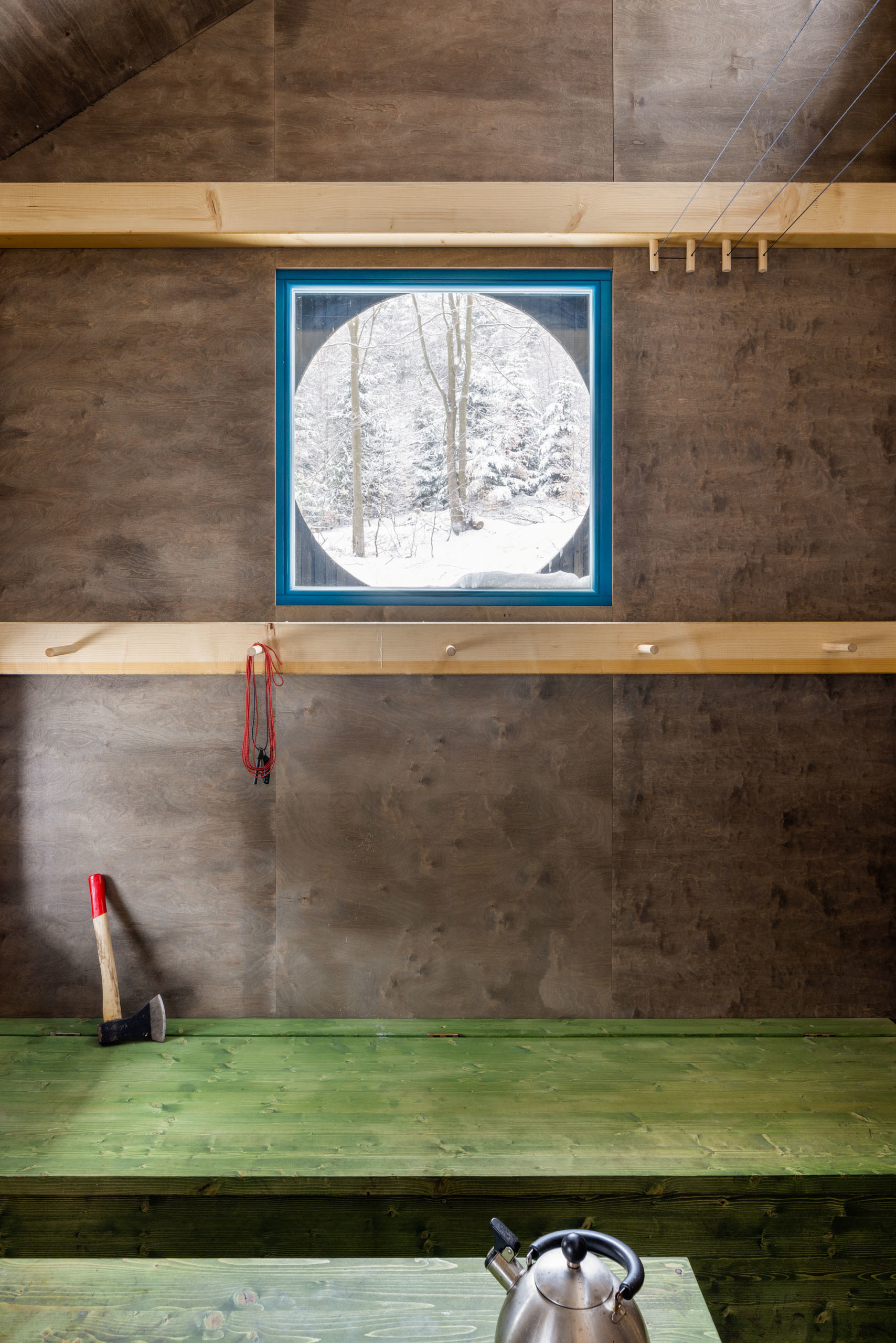

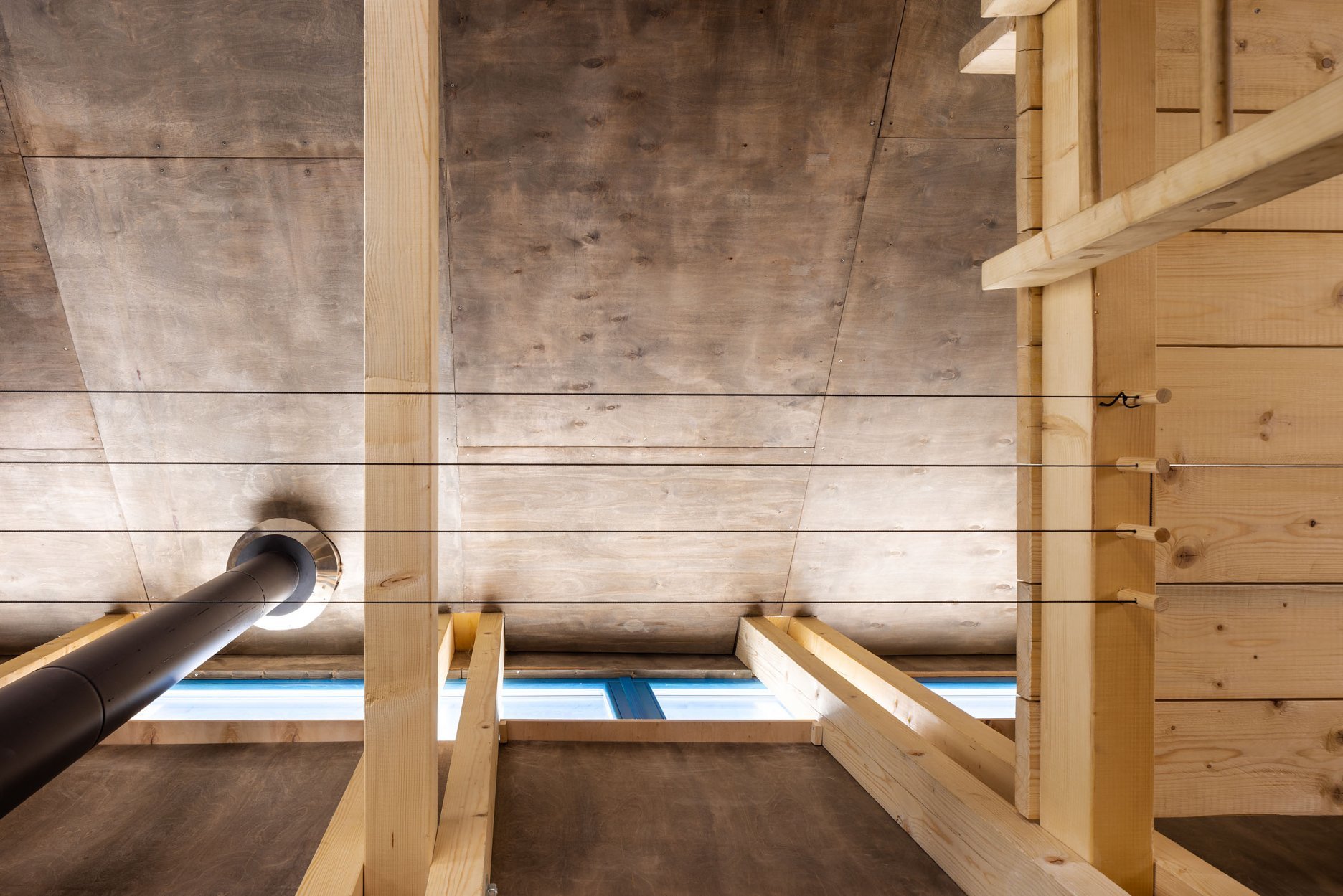

Celá stavba je drevená, konštrukciu tvoria masívne laty a trámy. Interiér je obložený morenou a lakovanou preglejkou. V exteriéri nájdeme smrekové dosky morené na čierno.

Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár

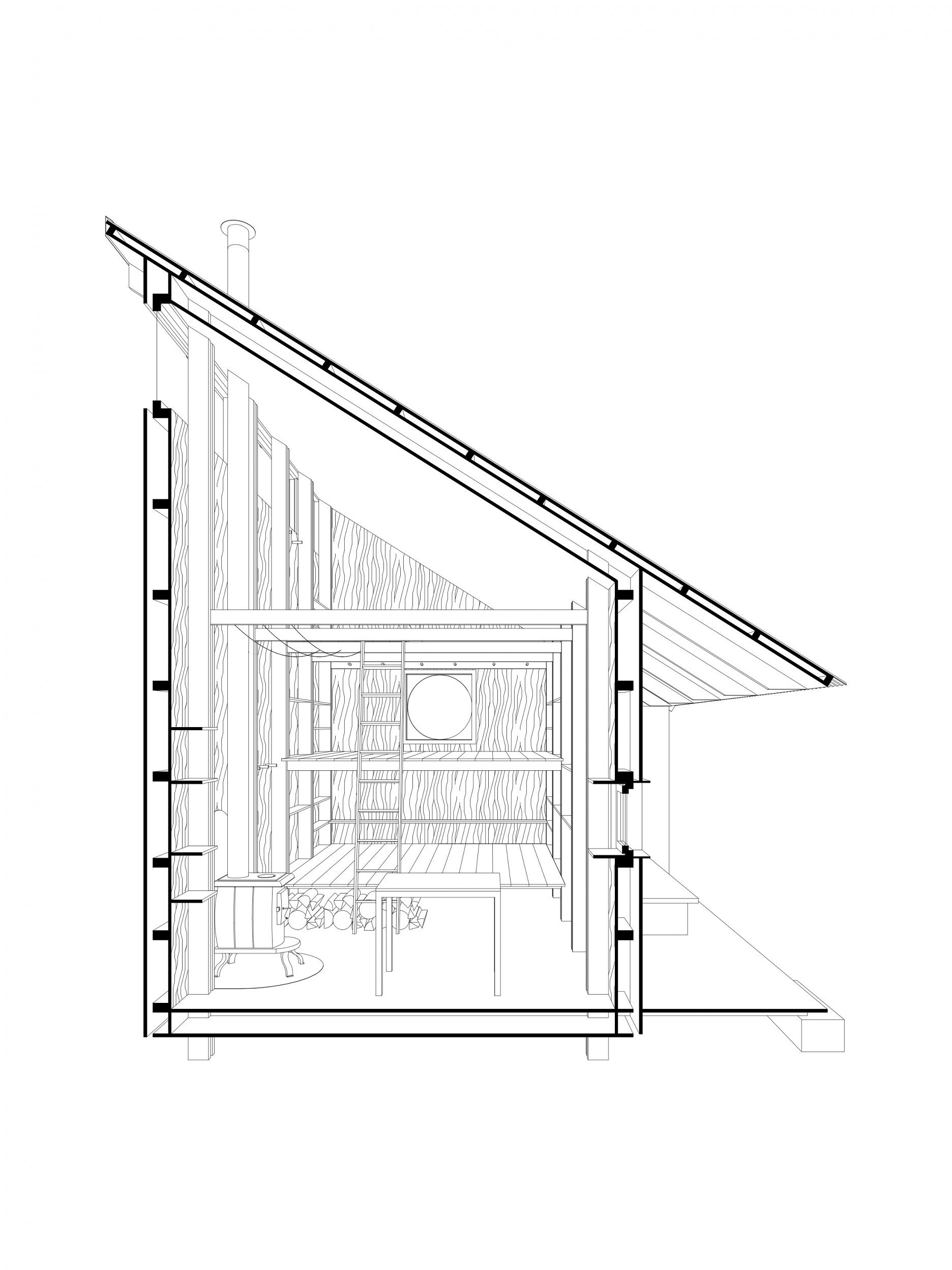

Rezoperspektíva
RezoperspektívaAutor: GRAU

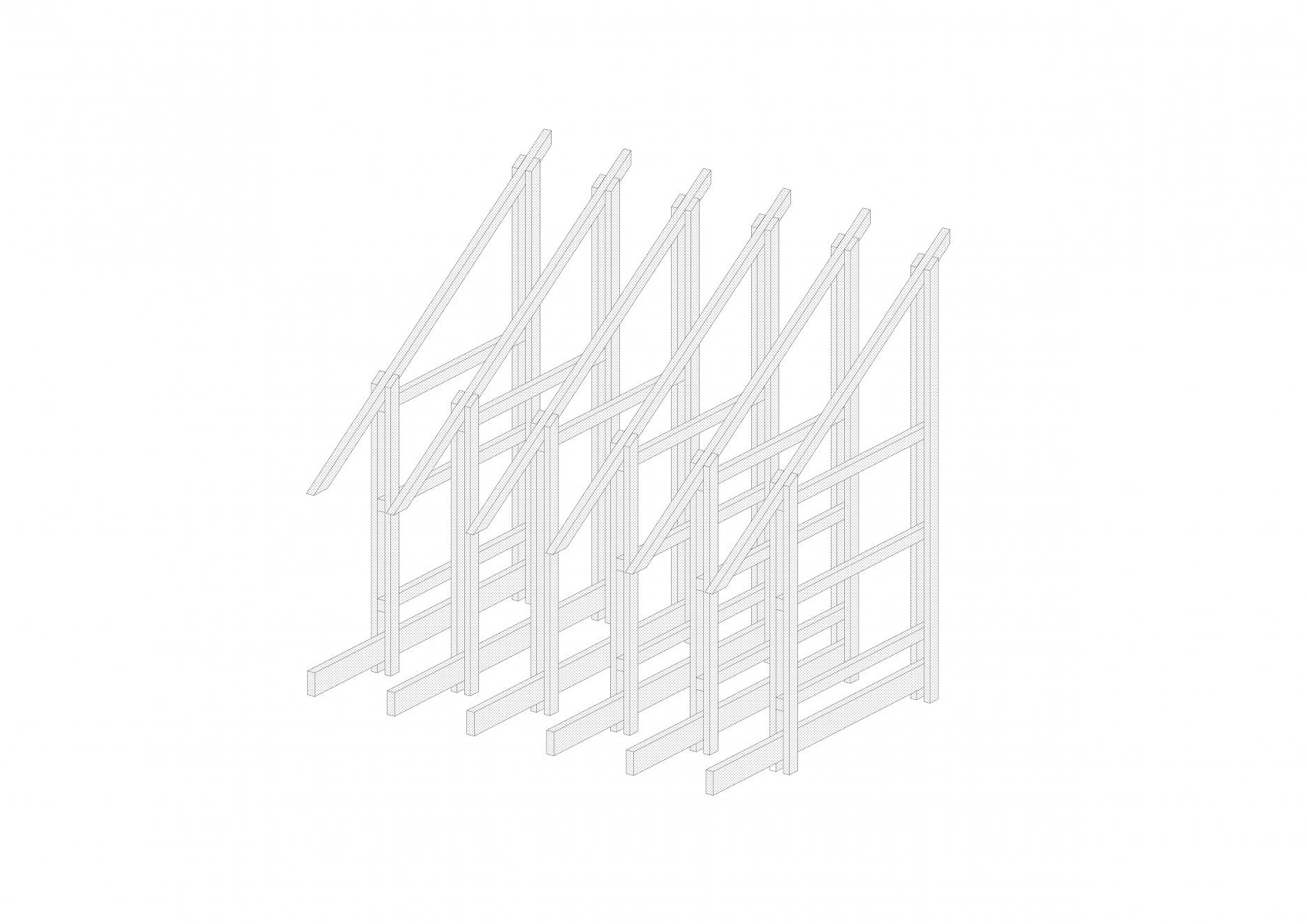

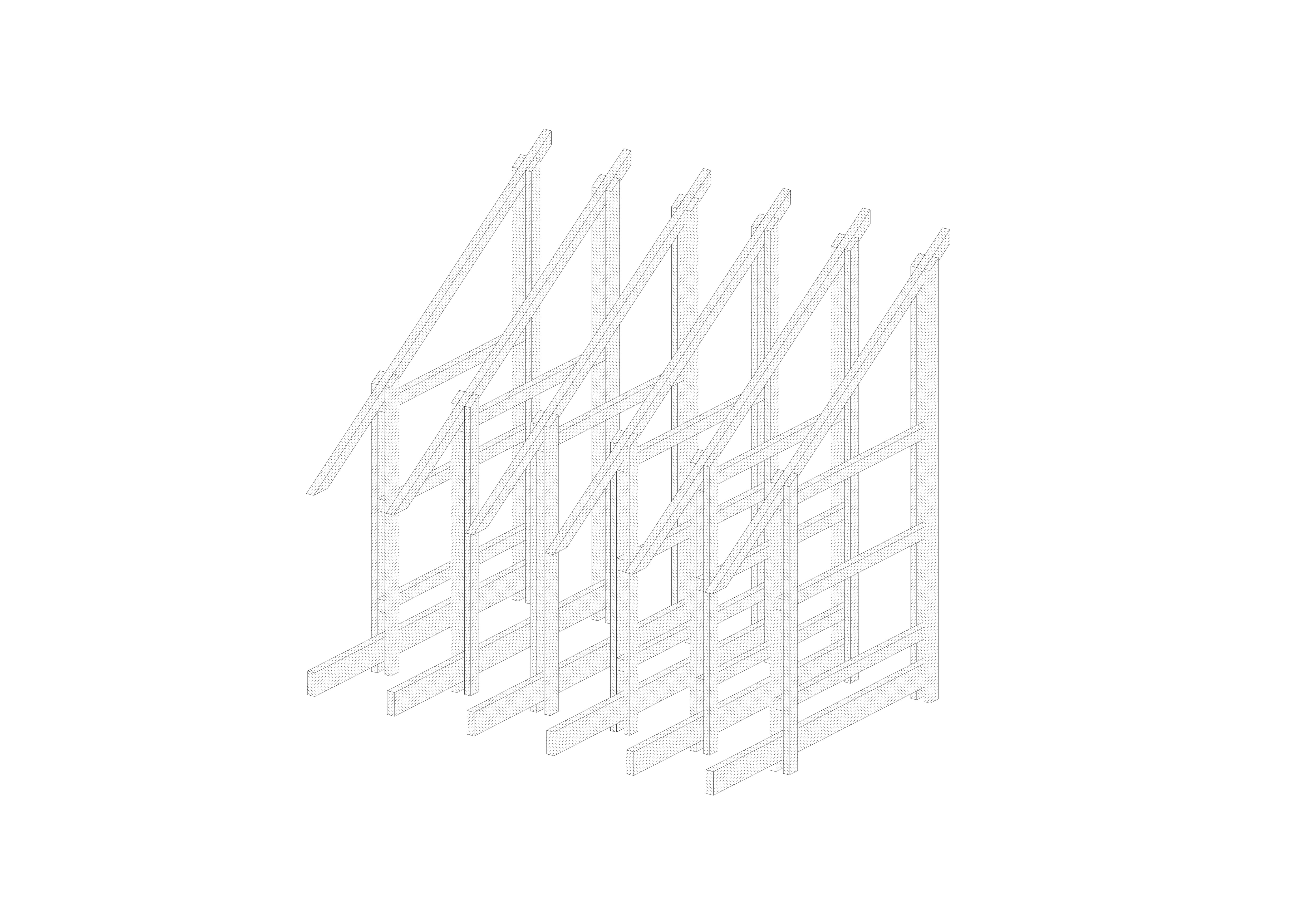

Konštrukčná schéma - rámové prvky
Konštrukčná schéma - rámové prvkyAutor: GRAU

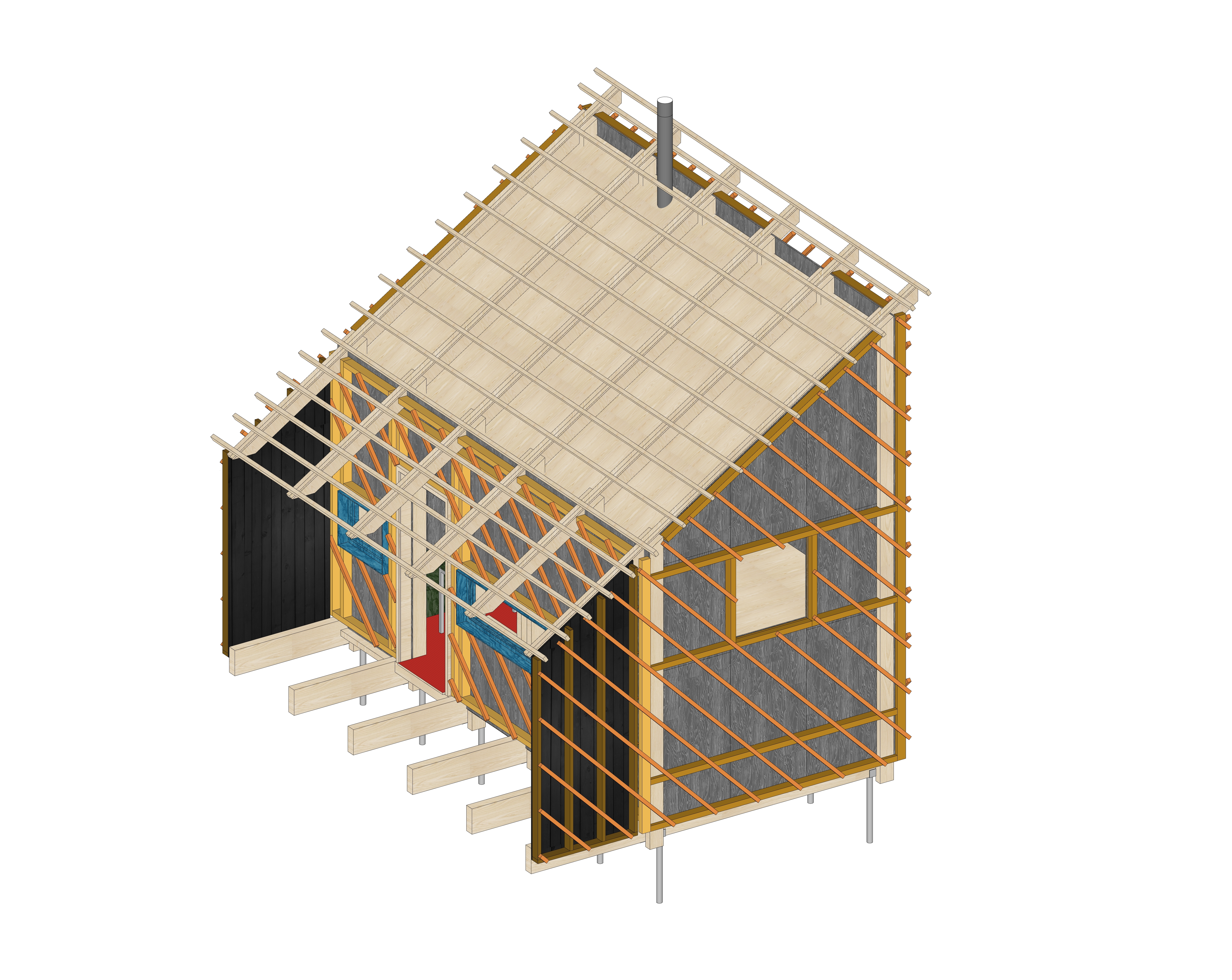

Konštrukčná schéma - axonometria
Konštrukčná schéma - axonometriaAutor: GRAU
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár
Foto: Matej Hakár

Autor: GRAU
Fotografie: Matej Hakár

Poloha diela

Ing. arch. Andrej Olah
Ing. arch. Filip Marčák
Ing. arch. Matej Kurajda
Ing.arch. Jana Filípková
Ing. arch. Simona Fischerová
