Drevodom vo svahu, Orava

V kontakte s terénom.
Drevodom vo svahu, Orava
Autori: Ing. arch. Katalin Karsay, ArtD., Ing. arch. Radoslava Lesná, Ing. arch. Igor Salcer, ArtD., Ing. arch. Lukáš Šíp, PhD., Ing. arch. Viktória TejováZastavaná plocha: 312 m²Podlažná plocha: 294 m²Návrh: 2018 - 2020Realizácia: 20210 - 2022Adresa: Región Orava, SlovenskoPublikované: 5. august 2023

Realizáciu bratislavského ateliéru coolstock charakterizuje členitá priestorová kompozícia objemov v svahovitom teréne. Jej ťažisko tvorí átrium, zovreté kompaktným stavebným blokom. Výraz drevostavby, stojacej na materiálovo odlíšenej podnoži sceľuje raster dreveného obkladu.

Realizácia bola ocenená titulom "Drevostavba roka 2022".

Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka

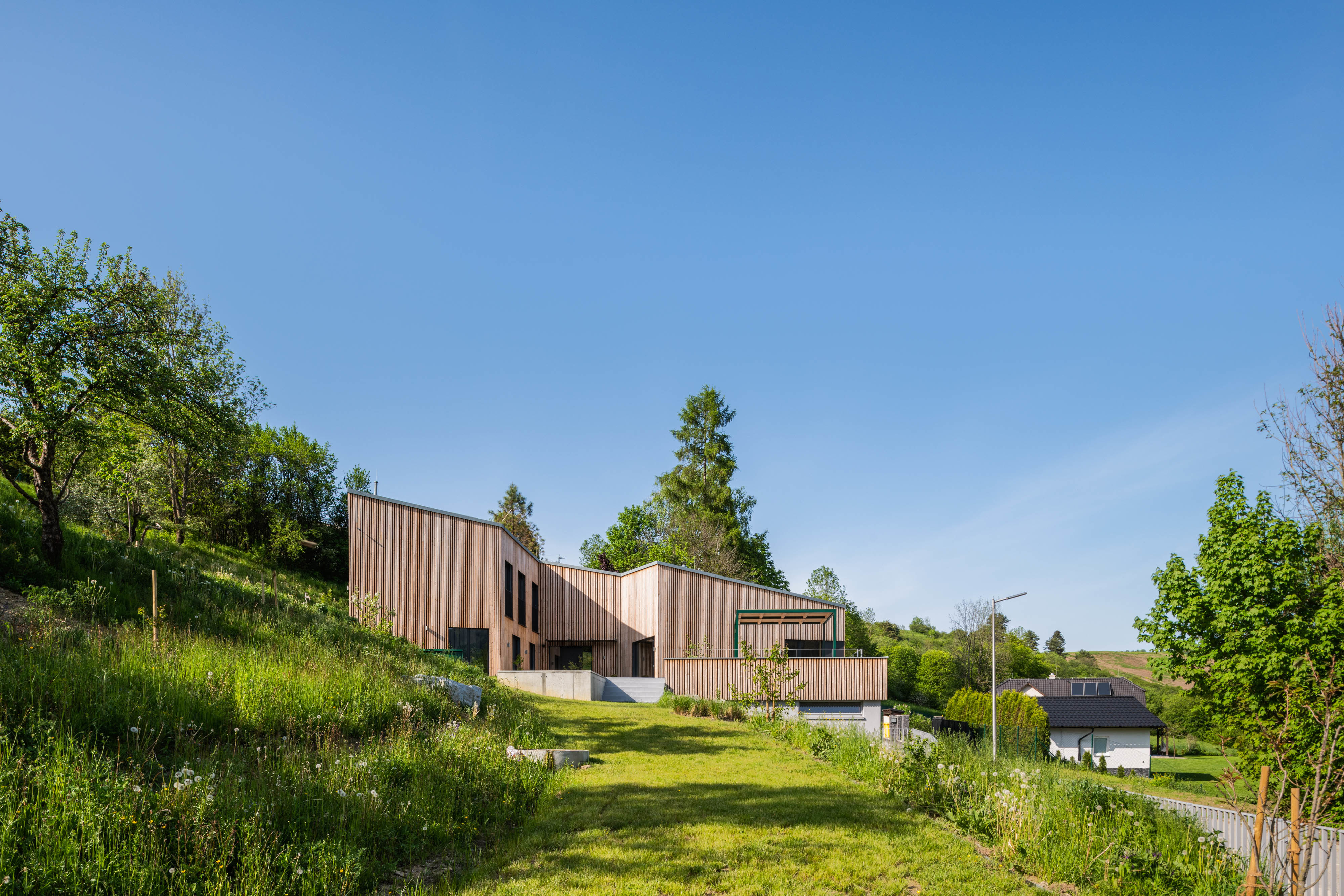

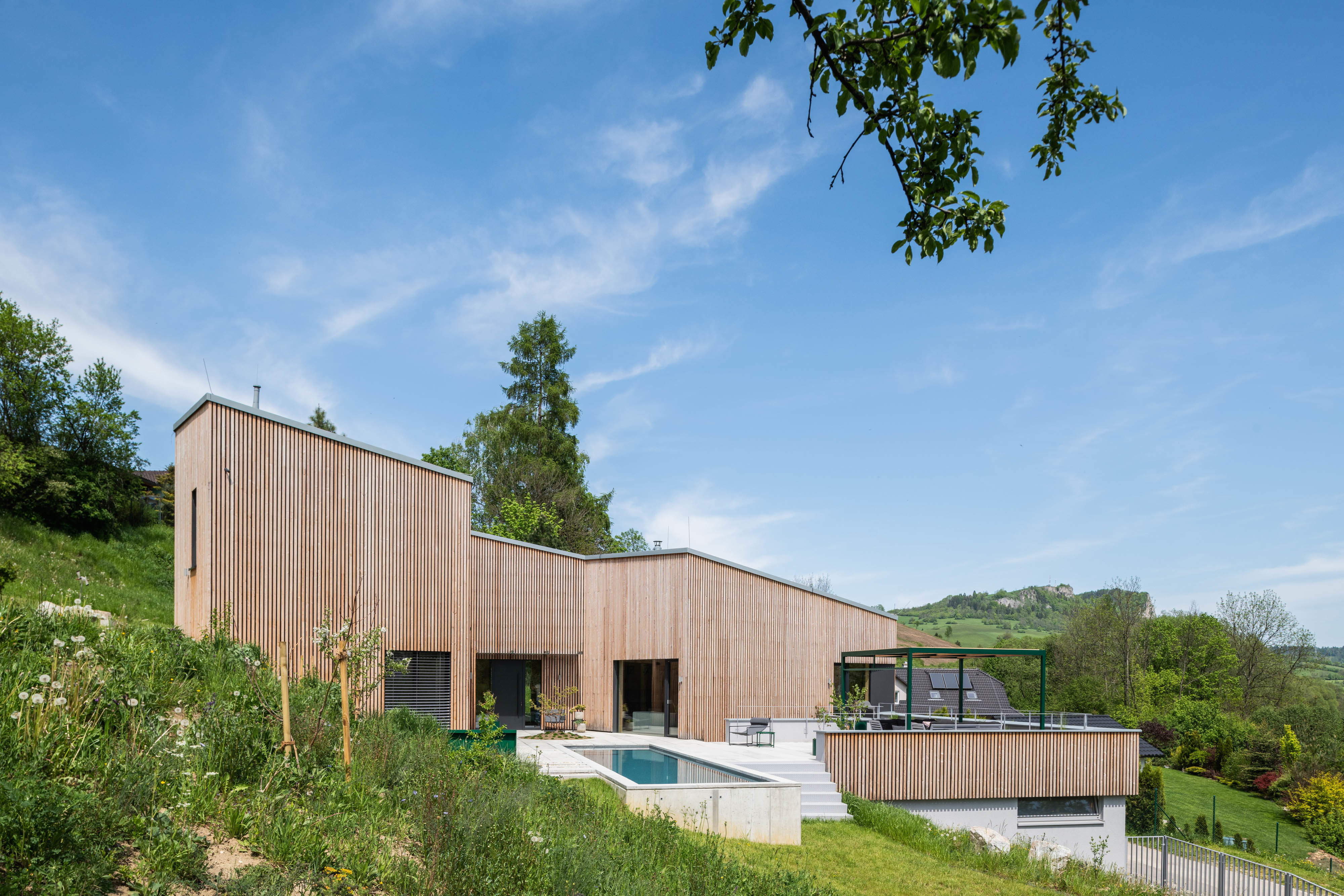

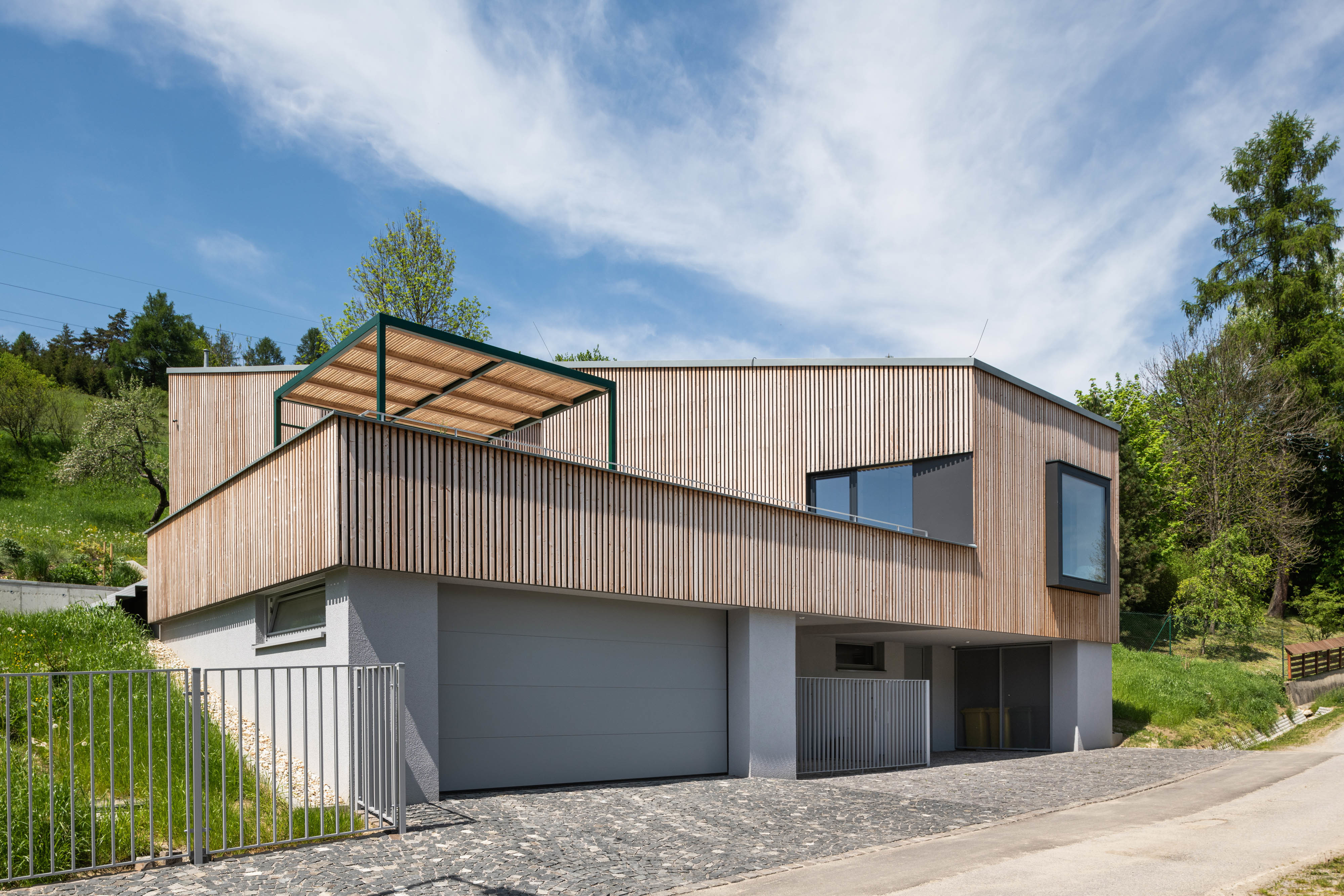

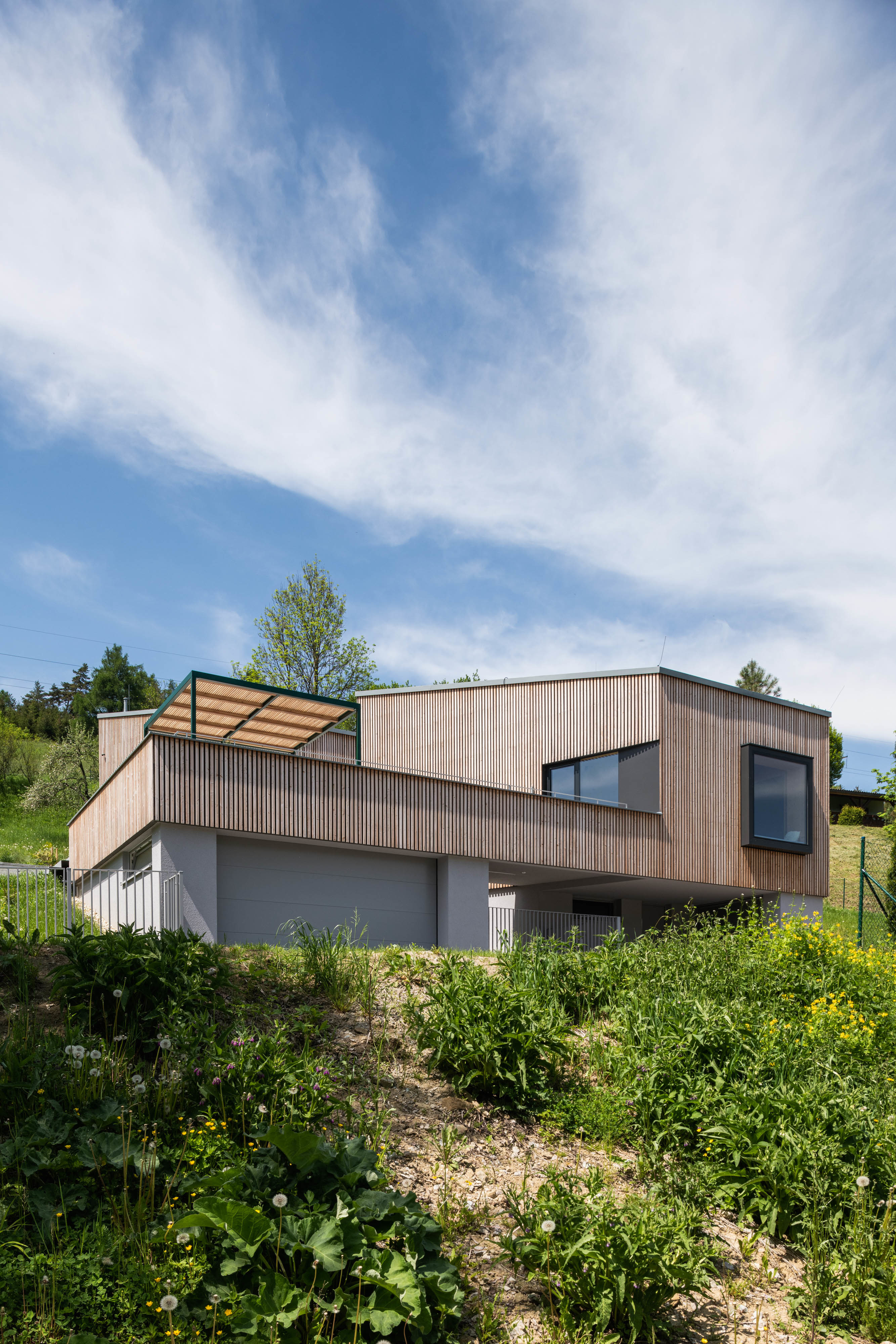

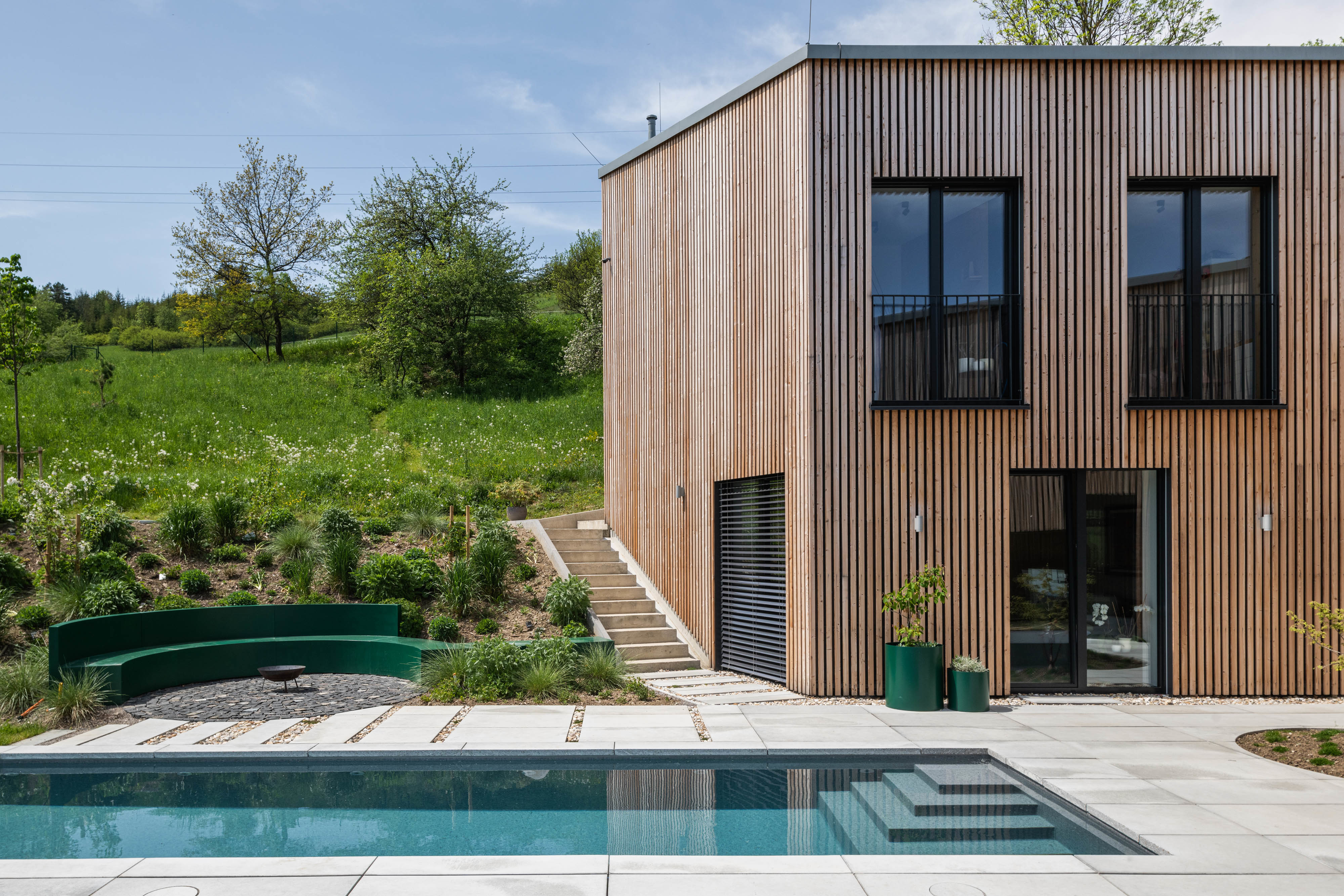

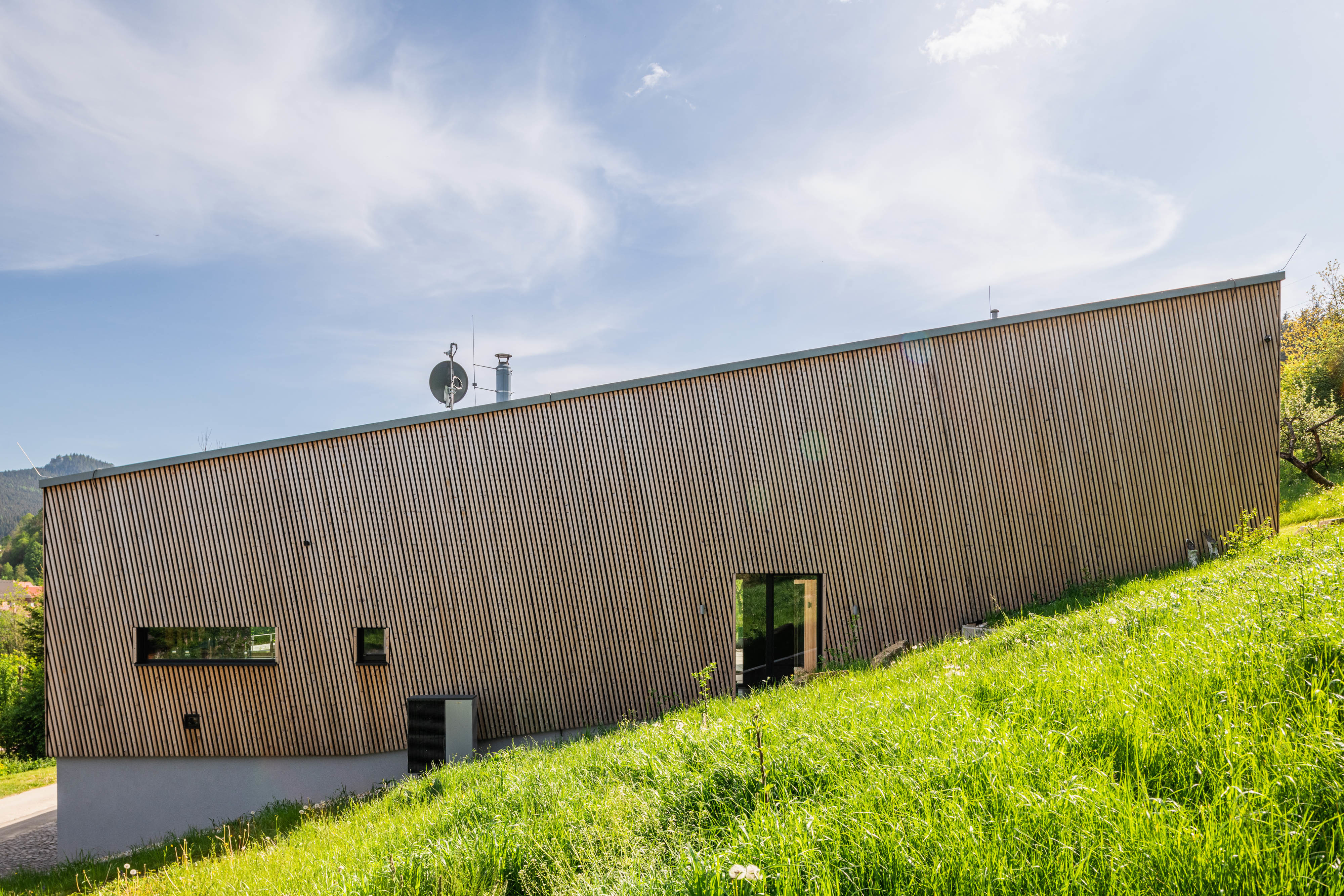

Stavba má tri nadzemné podlažia a je čiastočne zapustená do svahu. Každé podlažie je výškovo osadené na úroveň priľahlého terénu. Suterén s garážou je prístupný z úrovne ulice, prízemie kopíruje úroveň existujúcej terénnej terasy v strednej časti pozemku a najvyššie podlažie nadväzuje severozápadnou terasou na terén "za domom". Sklon pultovej strechy kopíruje svahovitosť parcely.

Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka

Koncept priestorového riešenia vychádza zo štíhleho kvádra, orientovaného kolmo na vrstevnice svahu. Jedna z jeho dlhších strán je od tejto osi odklonená, aby smerovala na juh. Vznikol tak klinovitý pôdorysný tvar, ktorý je perforovaný átriom v ťažisku dispozície.

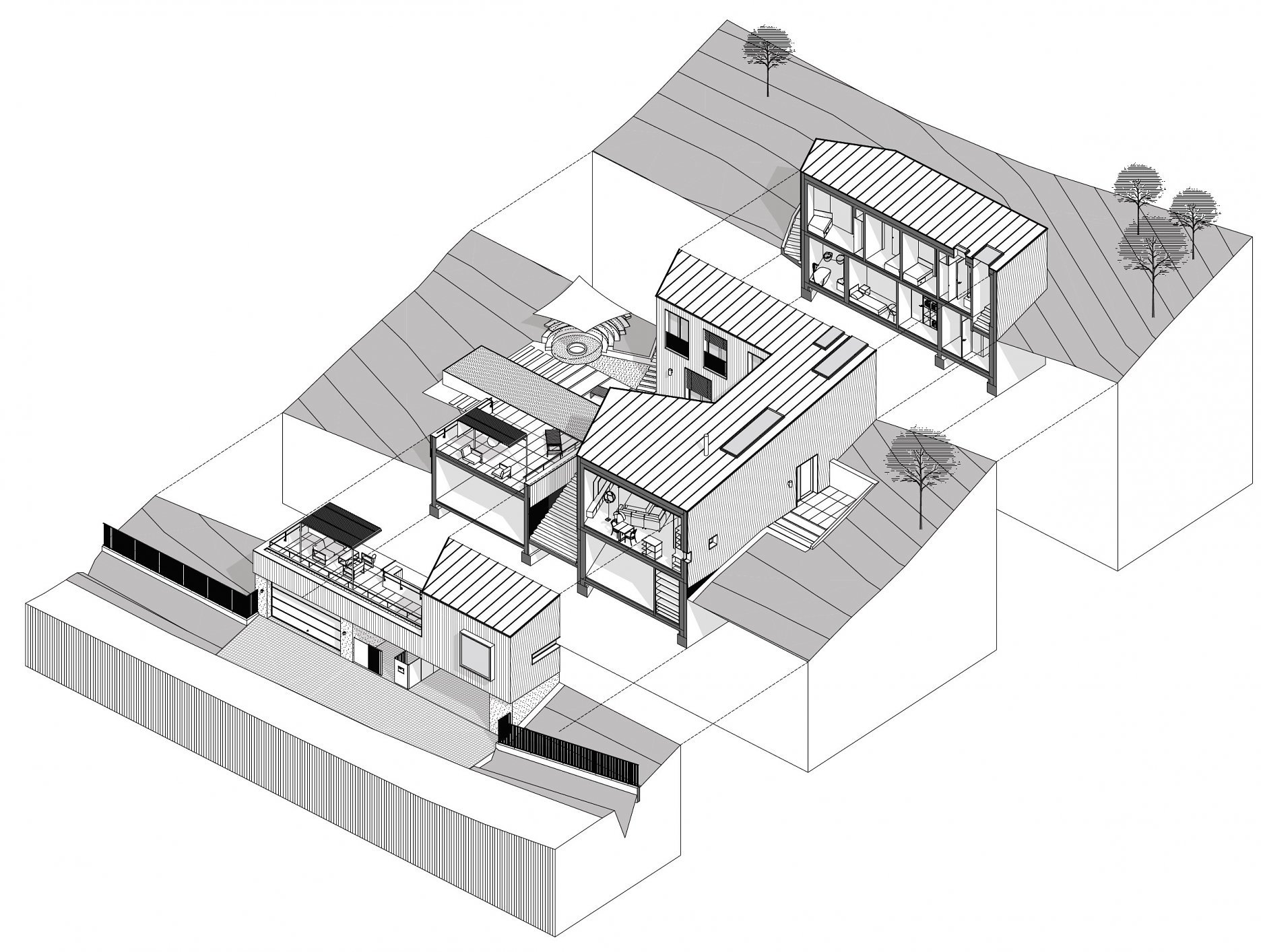

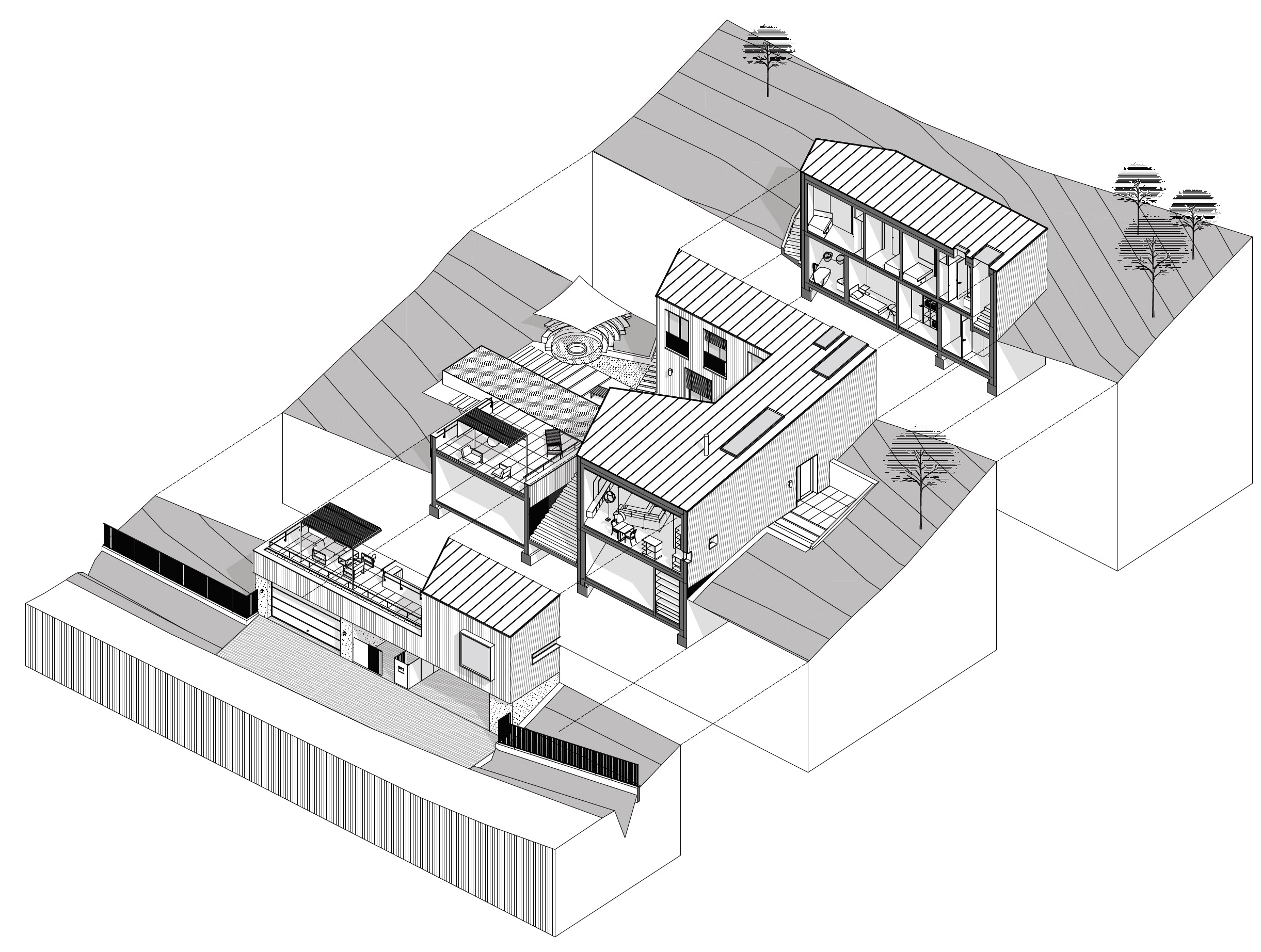

Priestorová schéma
Priestorová schémaAutor: coolstock

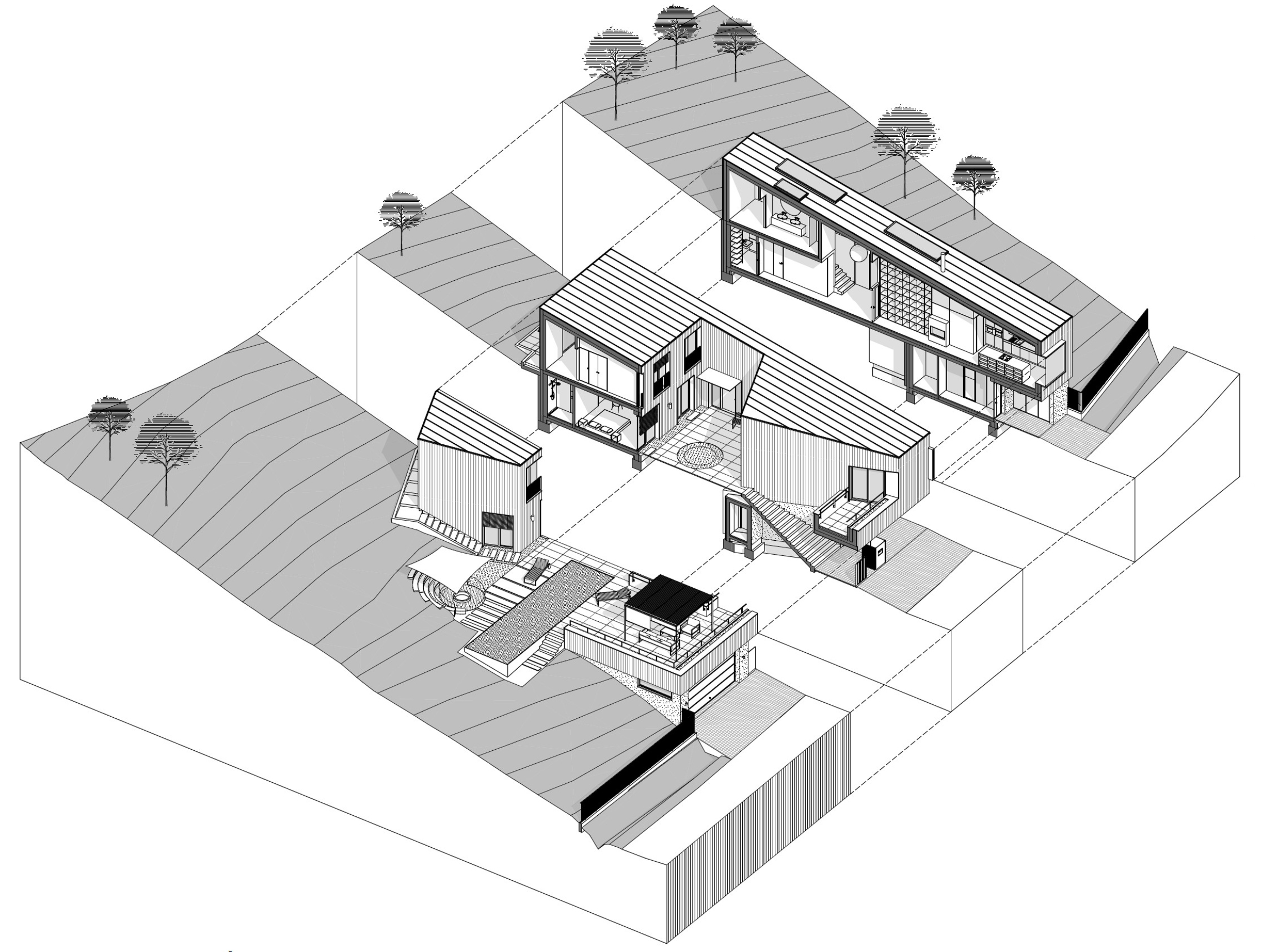

Priestorová schéma
Priestorová schémaAutor: coolstock

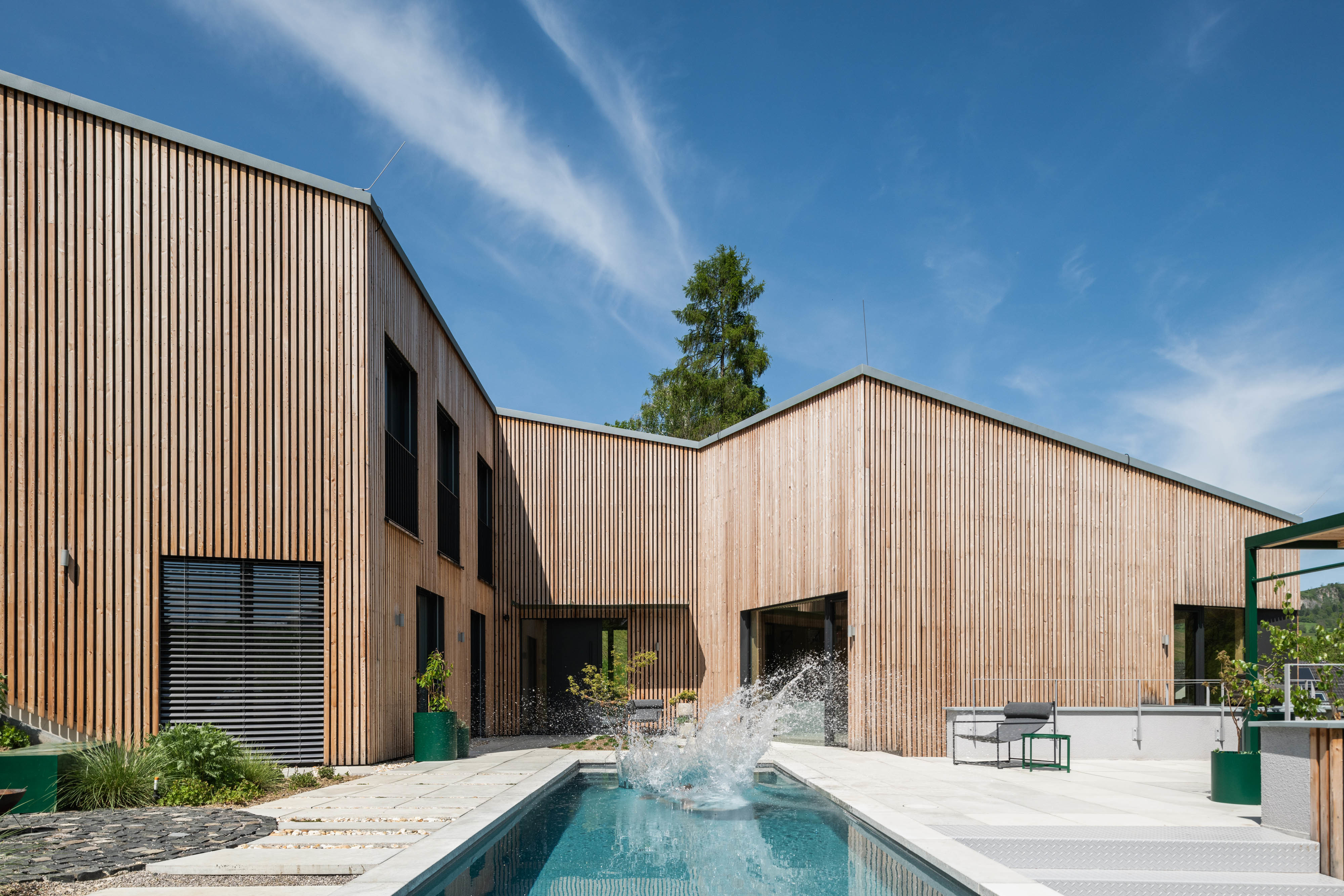

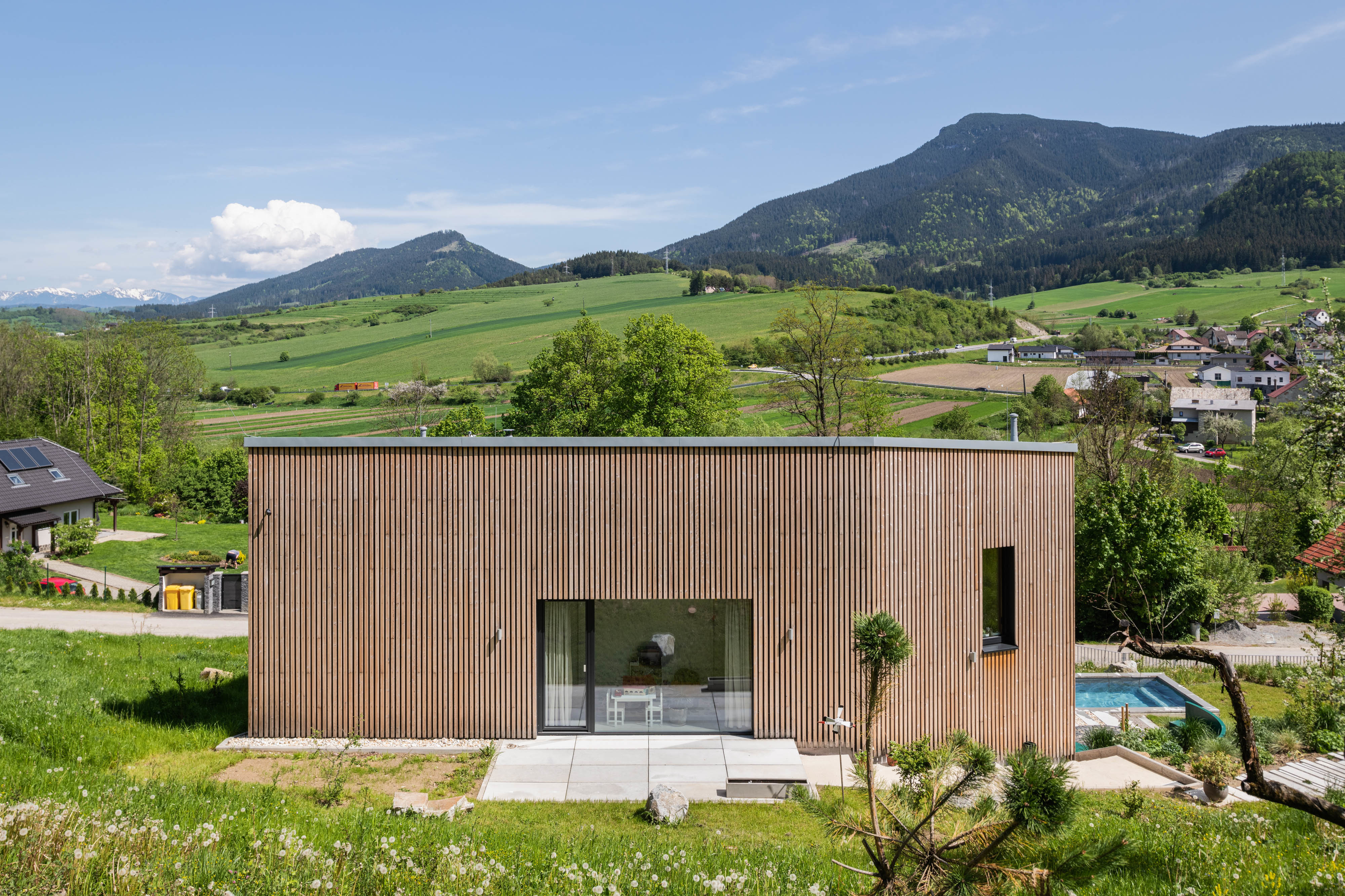

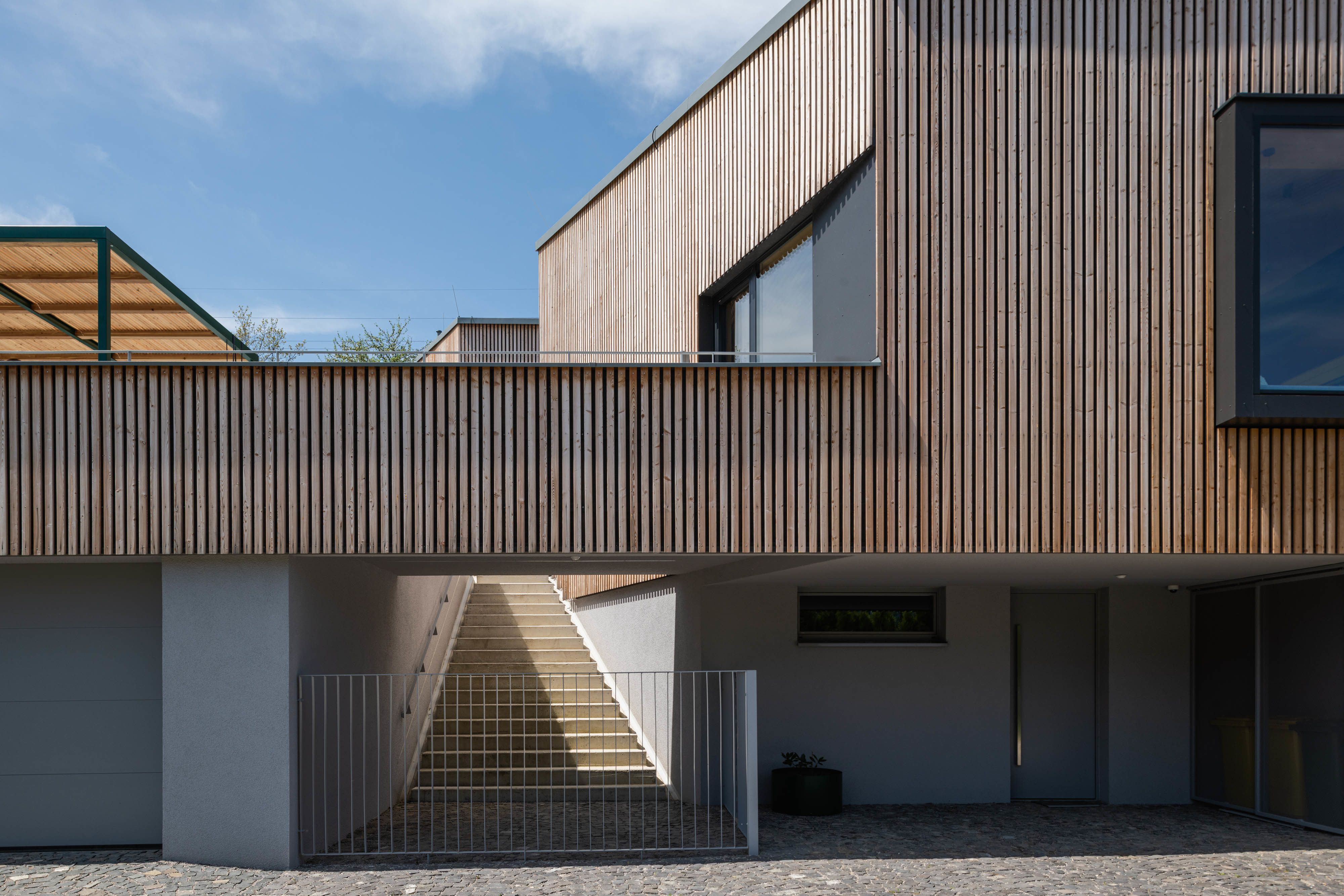

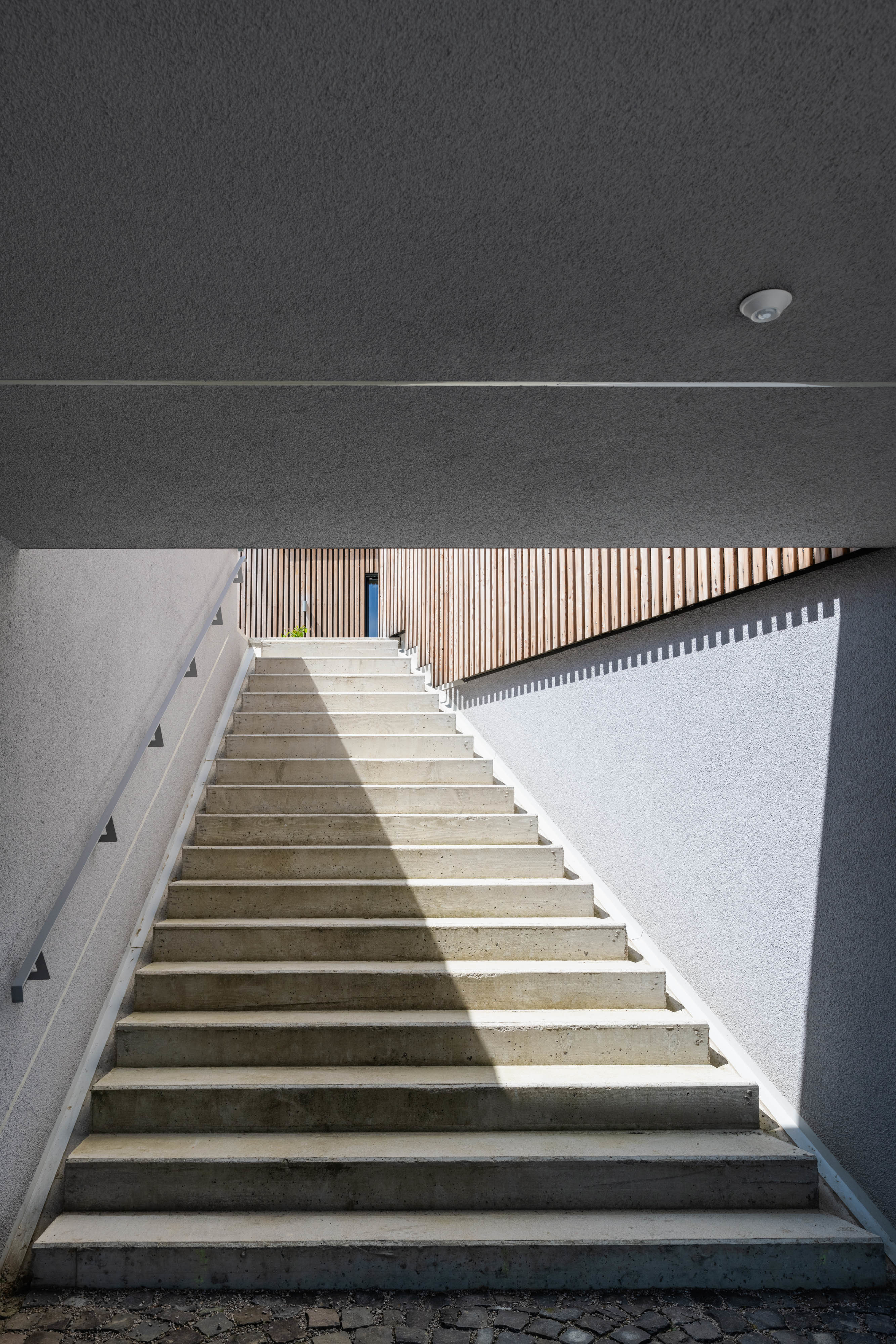

Prevádzka budovy je rozdelená do troch výškových úrovní. Murovaný suterén s garážou a technickými priestormi tvorí materiálovo a farebne odlíšenú podnož stavby. Z úrovne ulice vedie do ťažiskového priestoru átria veľkorysé exteriérové schodisko. Polouzavretý vonkajší priestor je prepojený s interiérom prostredníctvom presklených stien. Hlavná pohľadová os prechádza objektom až na bočnú terasu pri severnej fasáde. Zvolené priestorové riešenie prepája vnútorný svet s exteriérom. Výnimkou nie sú ani priestory najvyššieho podlažia, napojené na zadnú terasu.

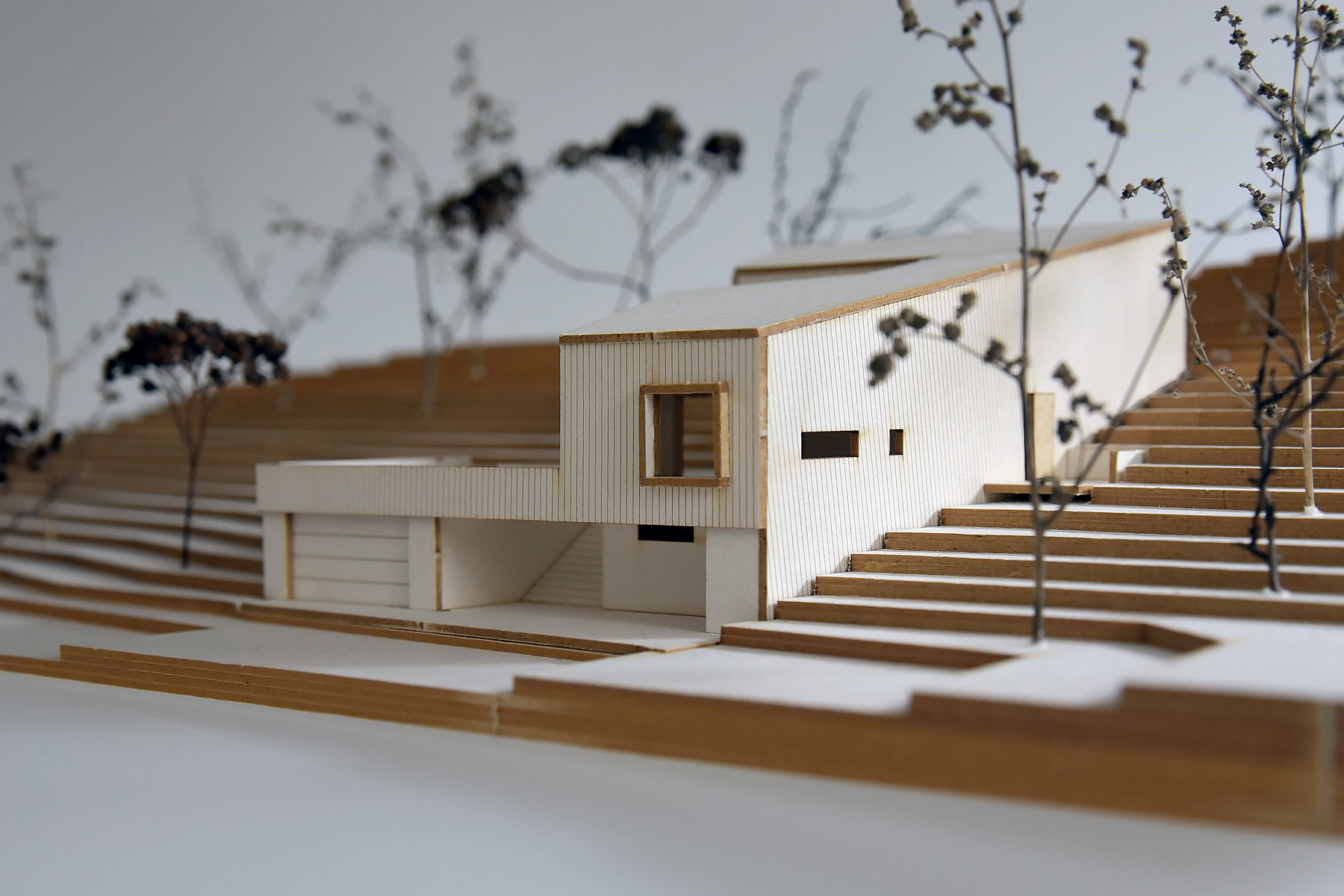

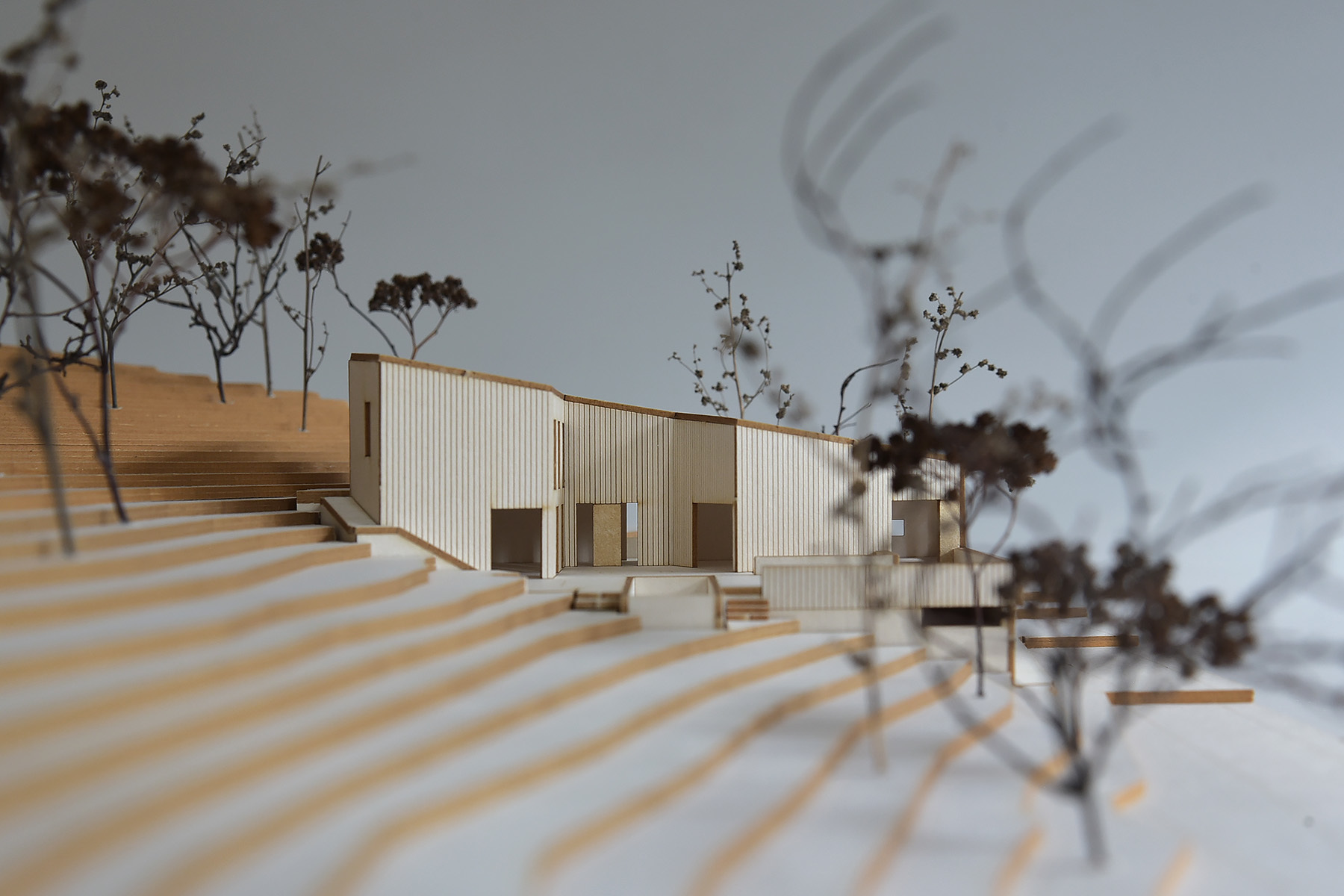

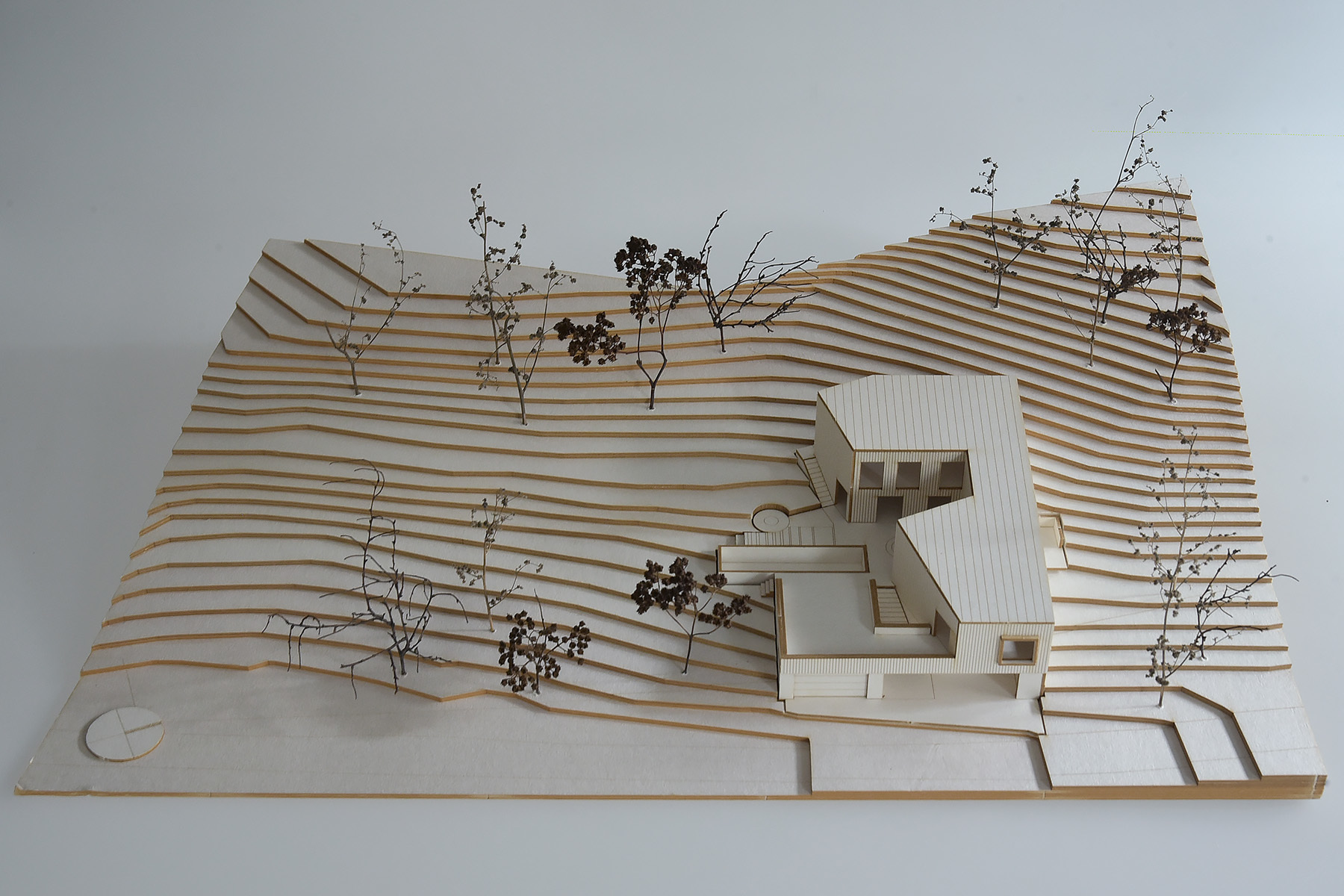

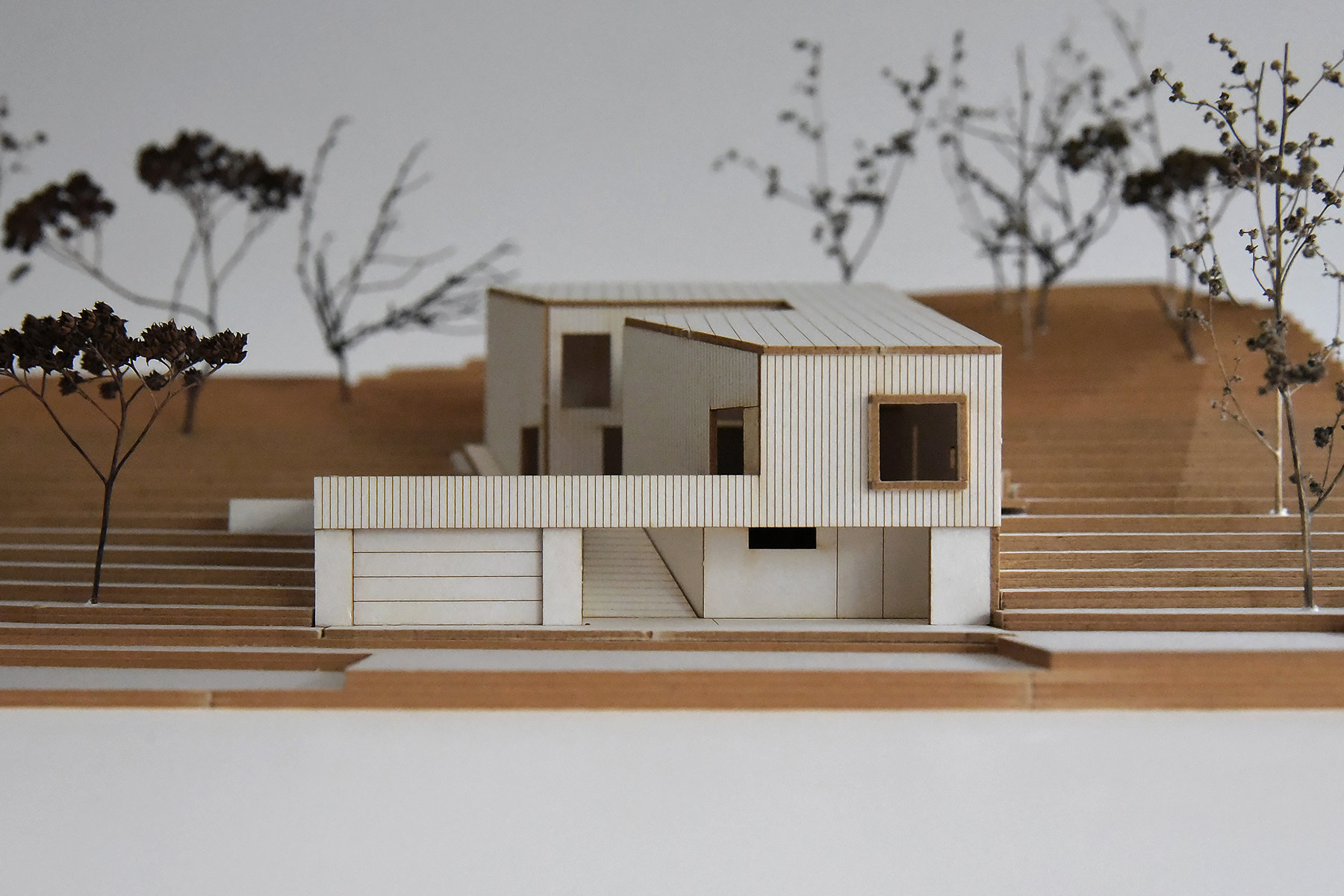

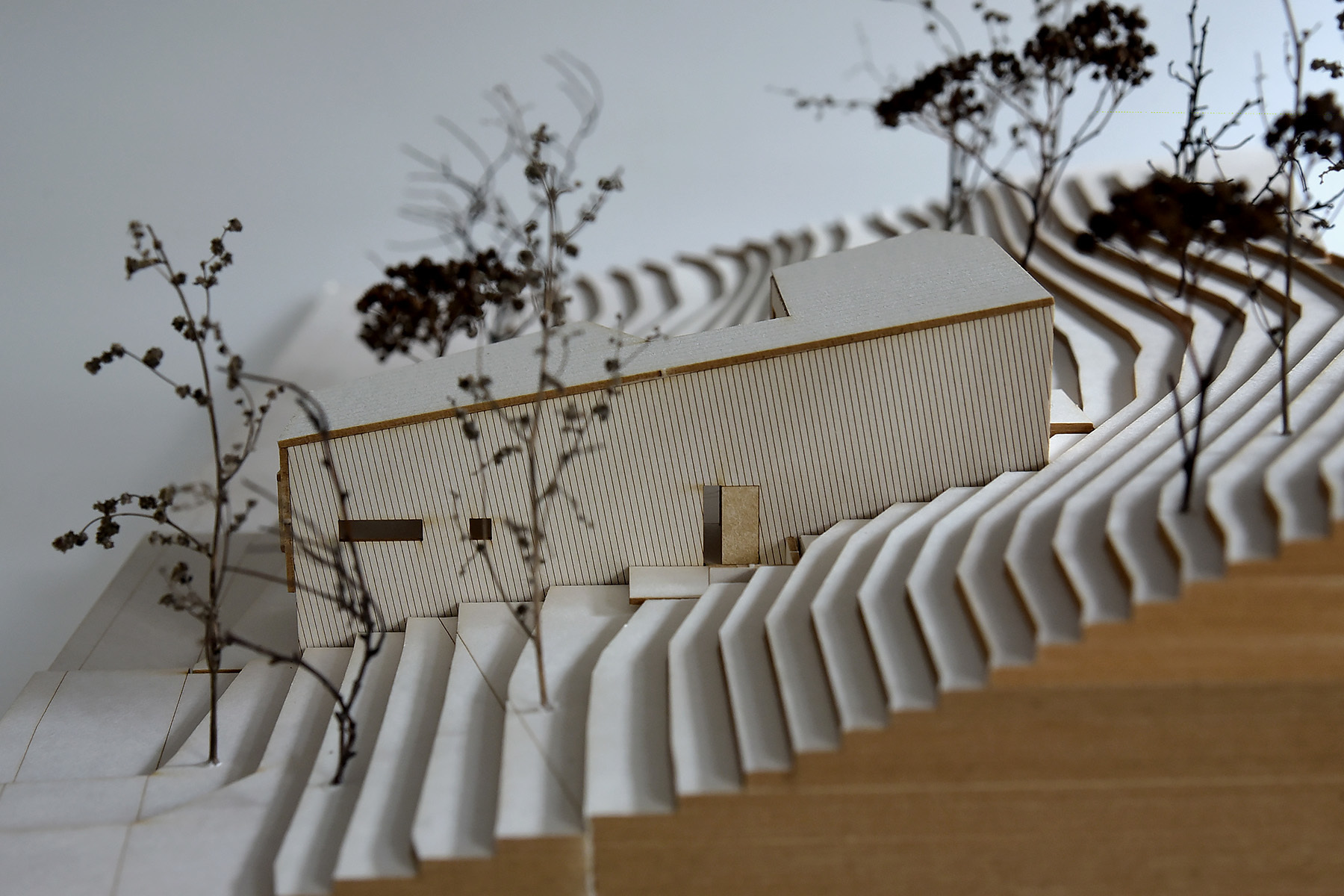

Model
ModelFoto: coolstock
Model
ModelFoto: coolstock
Model
ModelFoto: coolstock
Model
ModelFoto: coolstock
Model
ModelFoto: coolstock

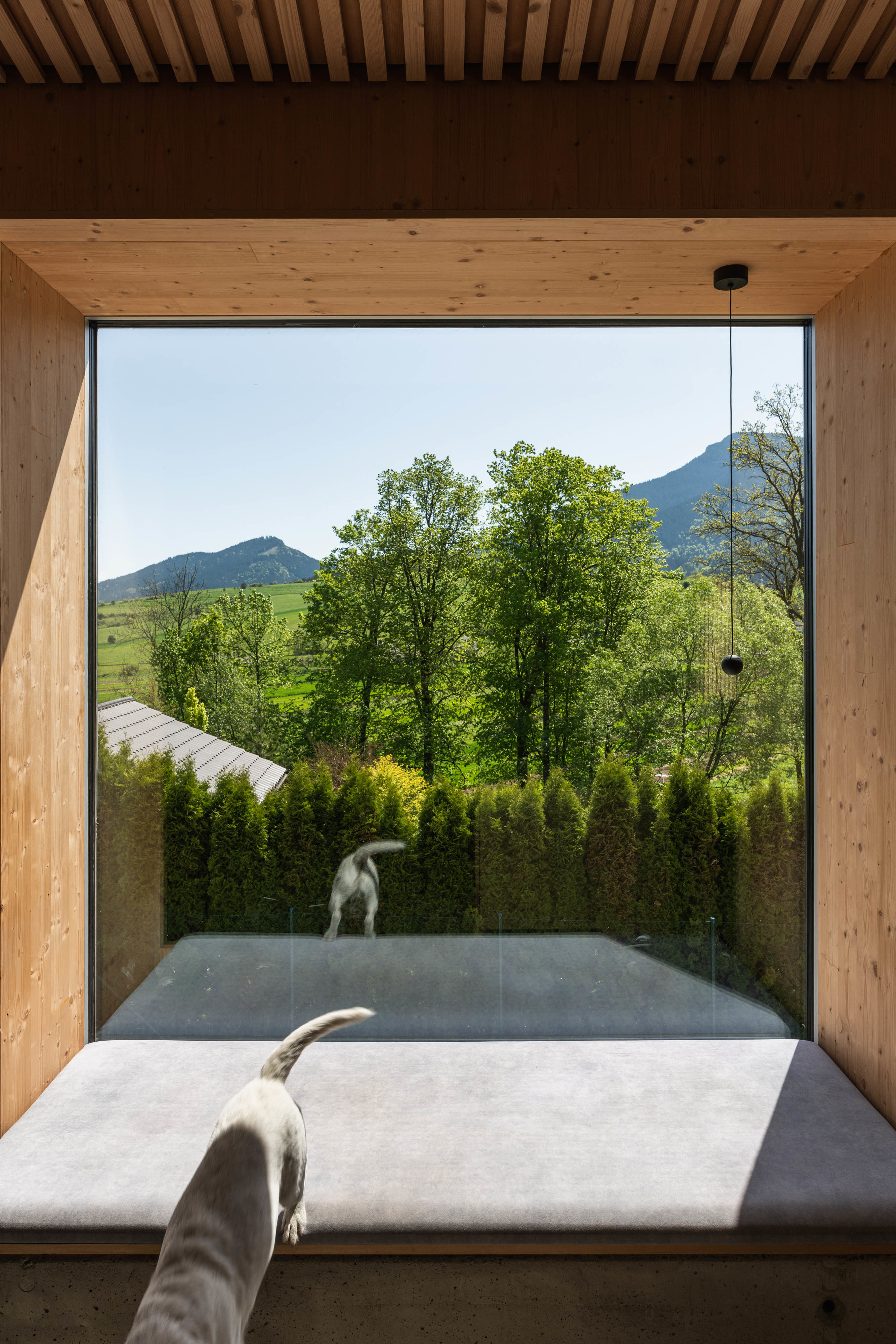

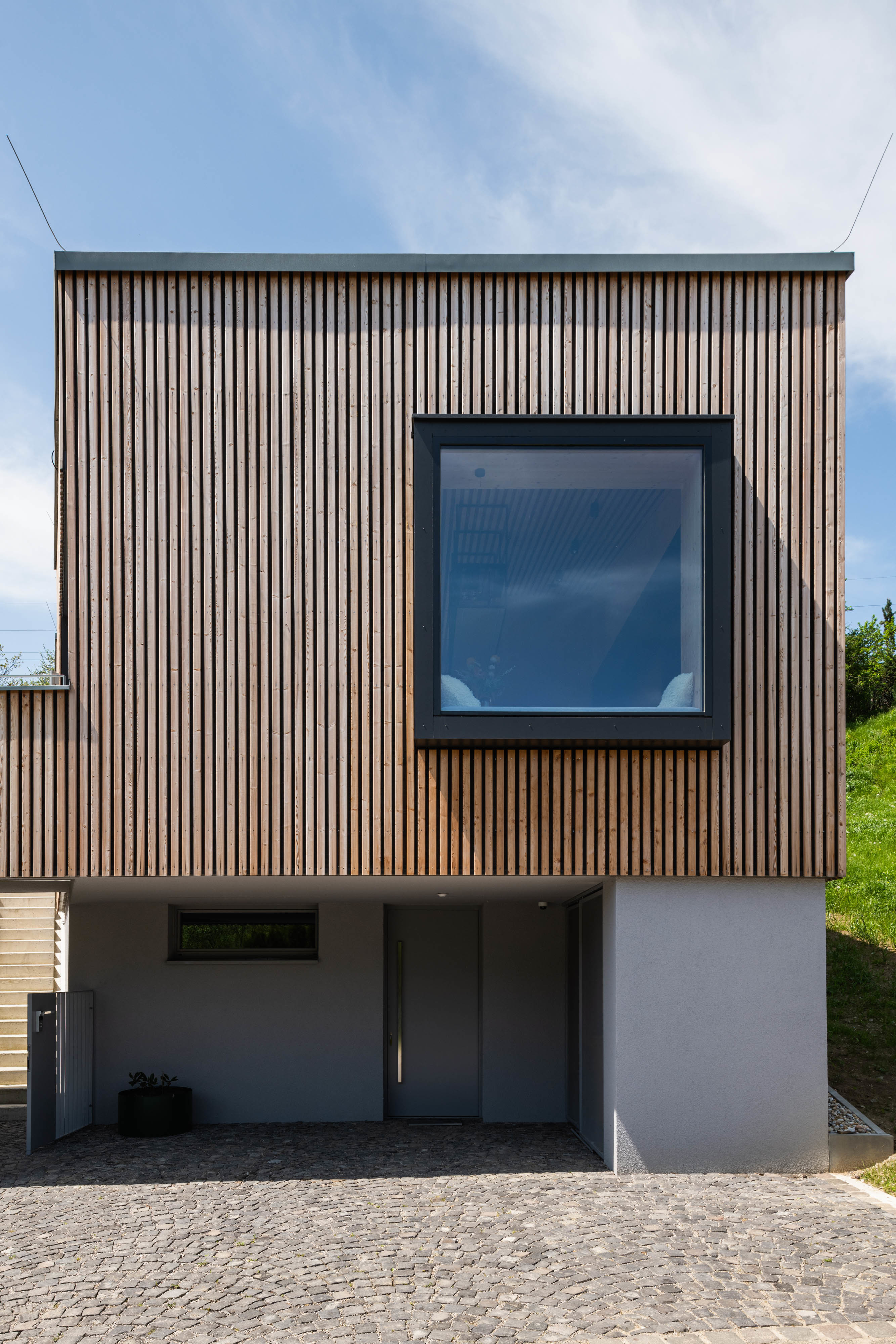

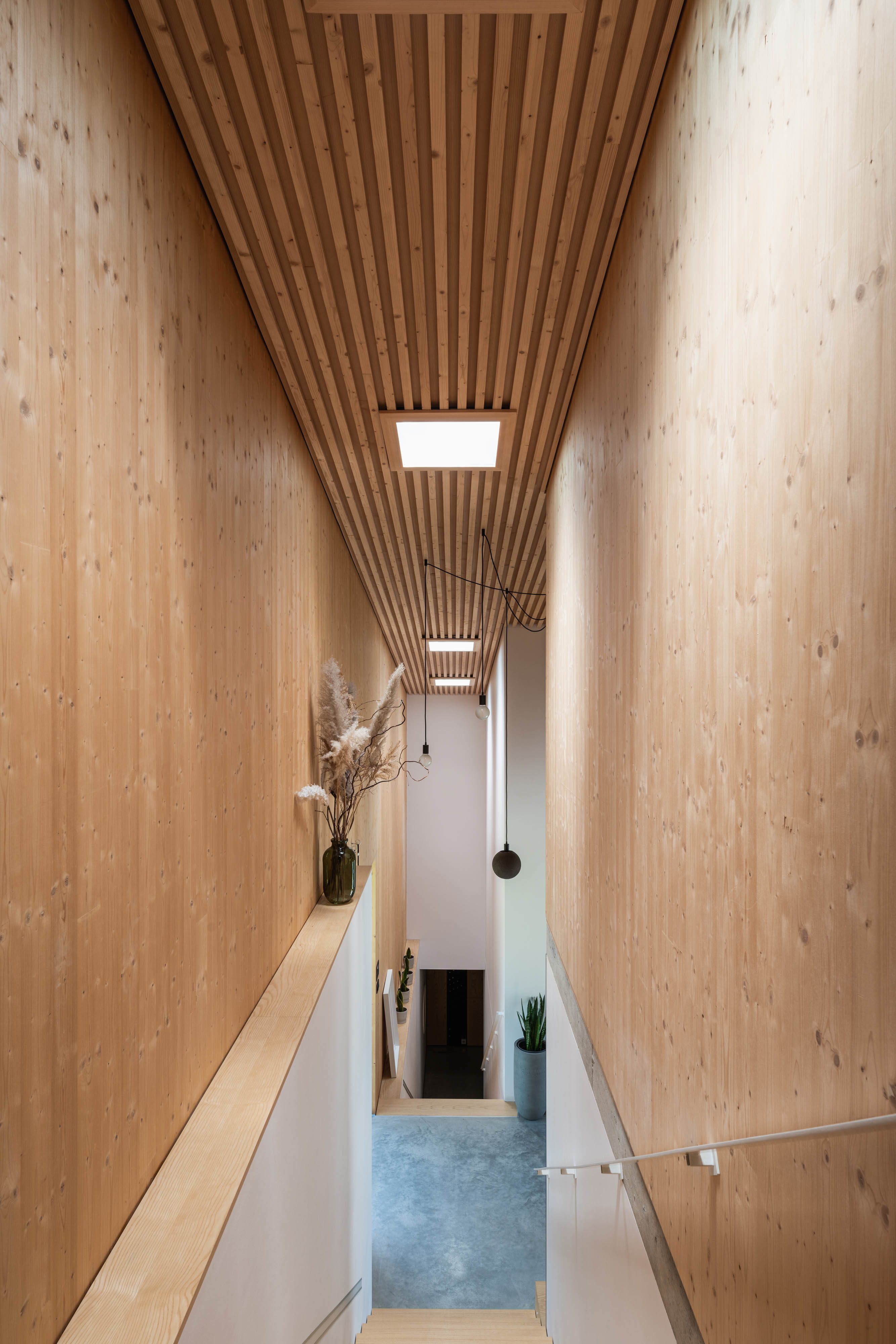

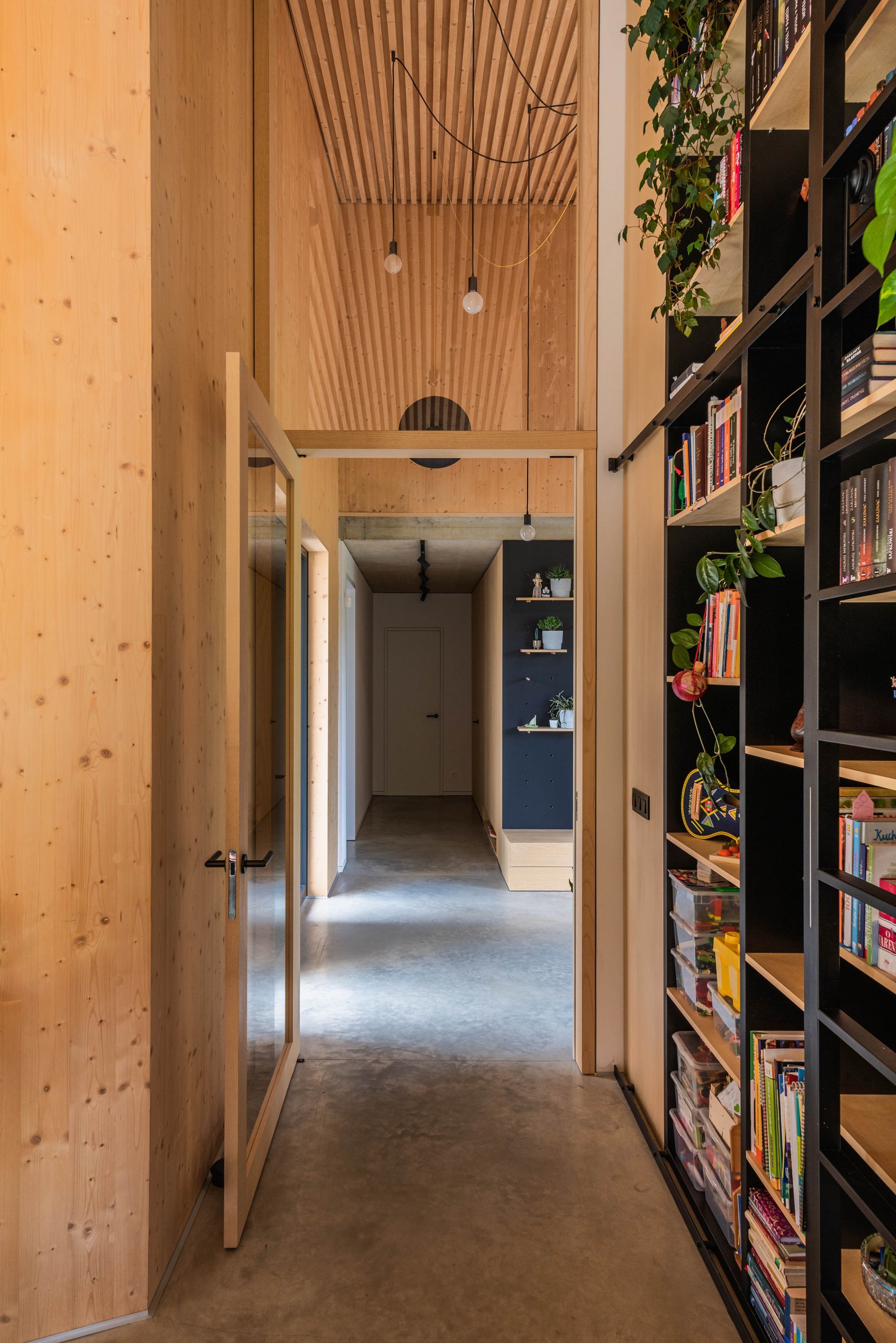

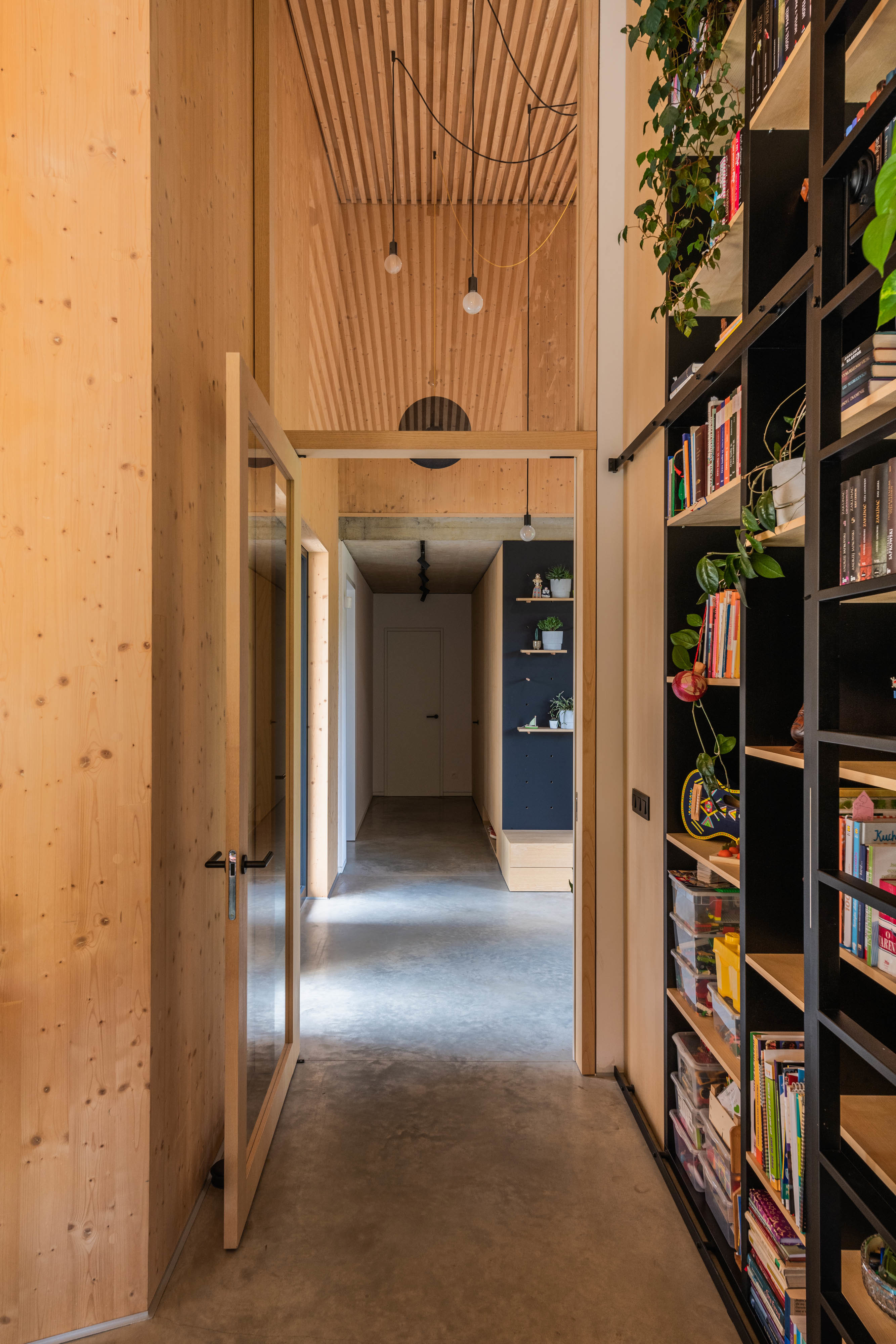

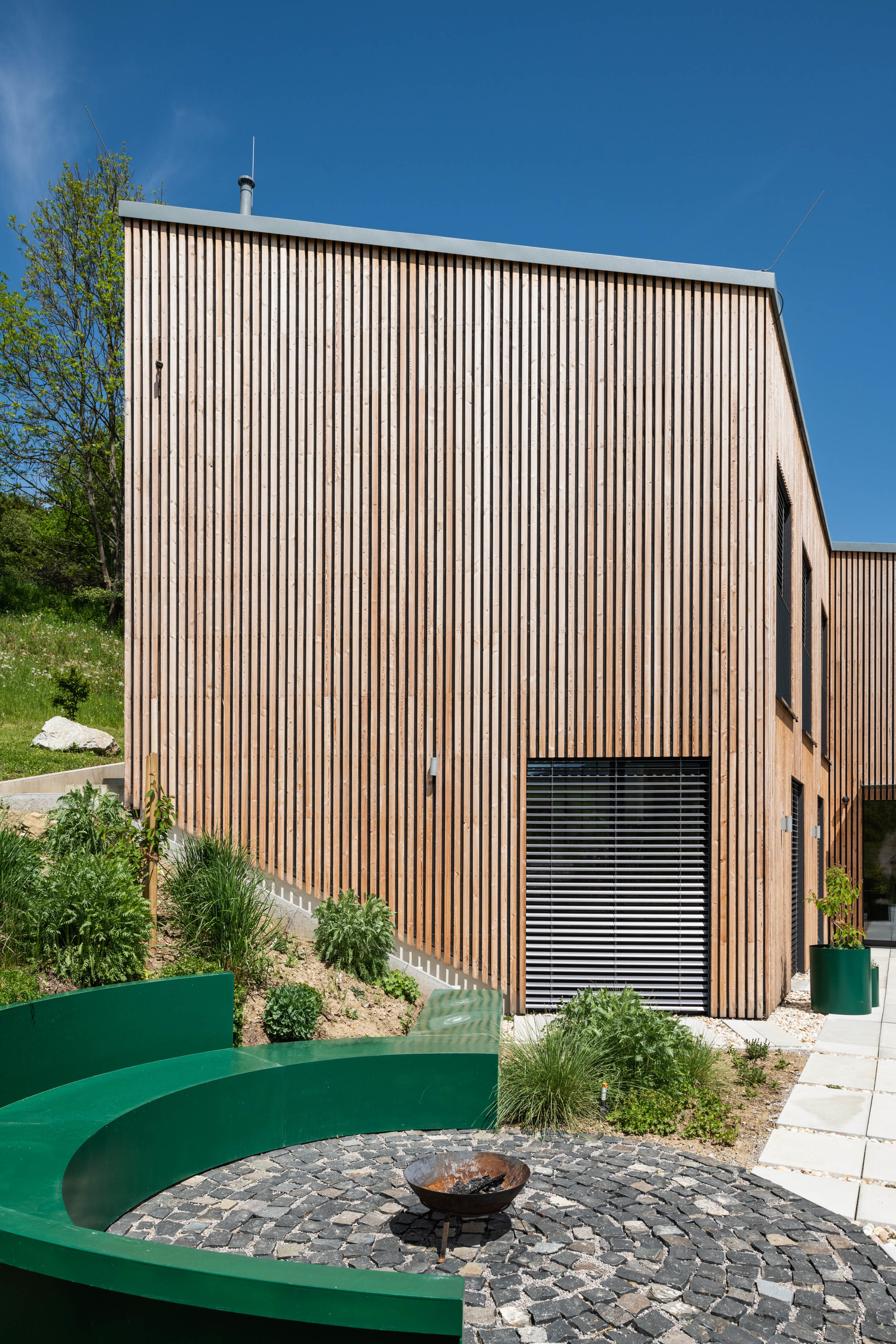

Ako základný konštrukčný a pohľadový materiál zvolili architekti masívne drevo. Jednak ako nosnú konštrukciu (CLT panely), priznanú v interiéri, ale tiež v podobe obkladu fasády ako kľúčového materiálu, ktorý definuje celkový výraz a detail. Strecha je plechová, podobne ako na väčšine domov v okolí. Medzi charakteristické prvky uličnej fasády patrí solitérne štvorcové zasklenie, vysunuté z hlavného obytného priestoru.

Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka
Foto: Nora & Jakub Čaprnka



Konštrukčné riešenie:

Všetky časti objektu, ktoré sú umiestnené pod úrovňou terénu sú realizované ako tradičná murovaná stavba z keramických tehál a monolitických oceľobetónových konštrukcií. Pre konštrukcie nad terénom zvolili architekti masívne drevo: obvodové steny tvoria CLT panely hrúbky 100 mm, vnútorné steny drevená stĺpiková konštrukcia. Obklad fasády zo sibírskeho smrekovca je prevetrávaný cez vzduchovú medzeru. Bezrámové drevohliníkové (Uw <0,8 W/m2K) dodala spoločnosť Internorm. Strešnú krytinu tvorí hliníkový falcovaný plech spájaný systémom dvojitej stojatej drážky. Celá stavba je založená na základových pásoch a doskách, podopretých mikropilótami.

Technické zariadenie budovy:

Hlavný zdroj vykurovacej sústavy tvorí tepelné čerpadlo vzduch - voda Viessmann Vitocal 200-S s výkonom 15 kW, ktoré dopĺňa 18 kW elektrický kotol s výkonom 18 kW. Sústava napája podlahové teplovodné kúrenie. Tepelné čerpadlo v lete ohrieva bazénovú vodu. Ohrev TÚV zabezpečuje tepelné čerpadlo vzduch - voda s výkonom 1,3 kW.

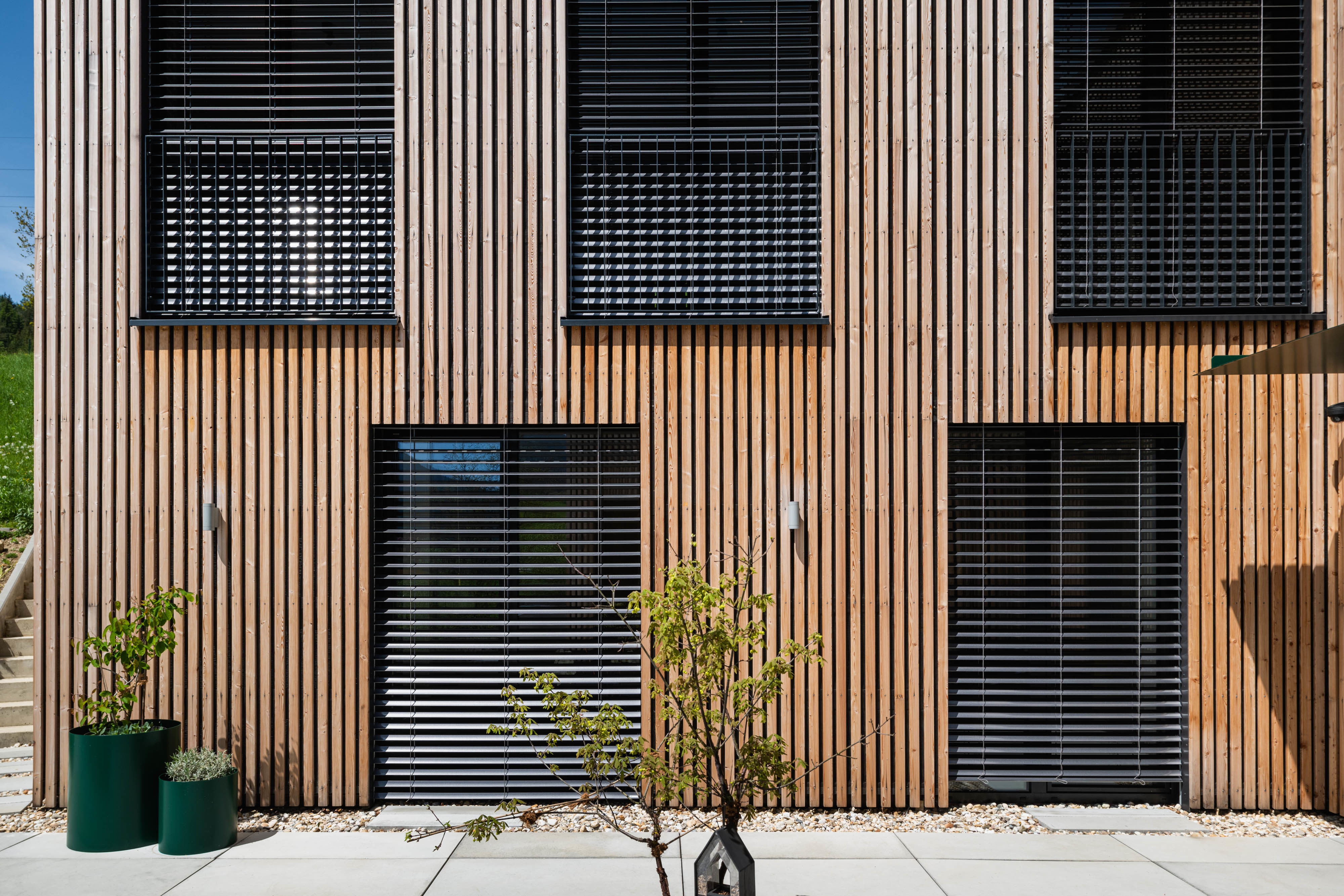

Objekt má riadené vetranie s rekuperáciou tepla s entalpickým výmenníkom vzduchu. Prehrievaniu interiéru v letných mesiacoch zabraňuje vonkajšie tienenie polohovateľnými žalúziami, bypass na VZT jednotke, nočné prirodzené vetranie a chladenie prostredníctvom rekuperačnej jednotky.

Podklady: coolstock
Fotografie: Nora & Jakub Čaprnka

Poloha diela

Ing. arch. Katalin Karsay, ArtD.
Ing. arch. Radoslava Lesná
Ing. arch. Igor Salcer, ArtD.
Ing. arch. Lukáš Šíp, PhD.
Ing. arch. Viktória Tejová
