Hrad Helfštýn, rekonštrukcia paláca

Zastrešenie torza paláca hradu Helfštýn, spojené s rozšírením prehliadkovej trasy.
Hrad Helfštýn, rekonštrukcia paláca
Autori: Miroslav Pospíšil, Akad. arch. Martin KarlíkSpolupráca: Robert Randys, Lucie Rohelová, Adéla Tomečková, Milena Koblihová, Daria Johanesová, doc. Ing. Ladislav Klusáček, CSc (statika historických konštrukcií), Ing. Jan Lukáš, statika nových konštrukcií, Ing. Pavel Fára, sanácia vlhkosti historického murivaInvestor: Olomoucký krajPlocha pozemku: 2050 m2Zastavaná plocha: 1370 m2Podlažná plocha: 3000 m2Investičný náklad: 3, 43 mil. €Návrh: 2015 - 2016Realizácia: 2017 - 2020Adresa: Hrad Helfštýn , Týn nad Bečvou, Česká republikaPublikované: 22. december 2020

Vložené konštrukcie s minimálnym zásahom do pôvodného muriva prepojili prízemie s doteraz nedostupnými úrovňami stavby.

Kultúrna pamiatka

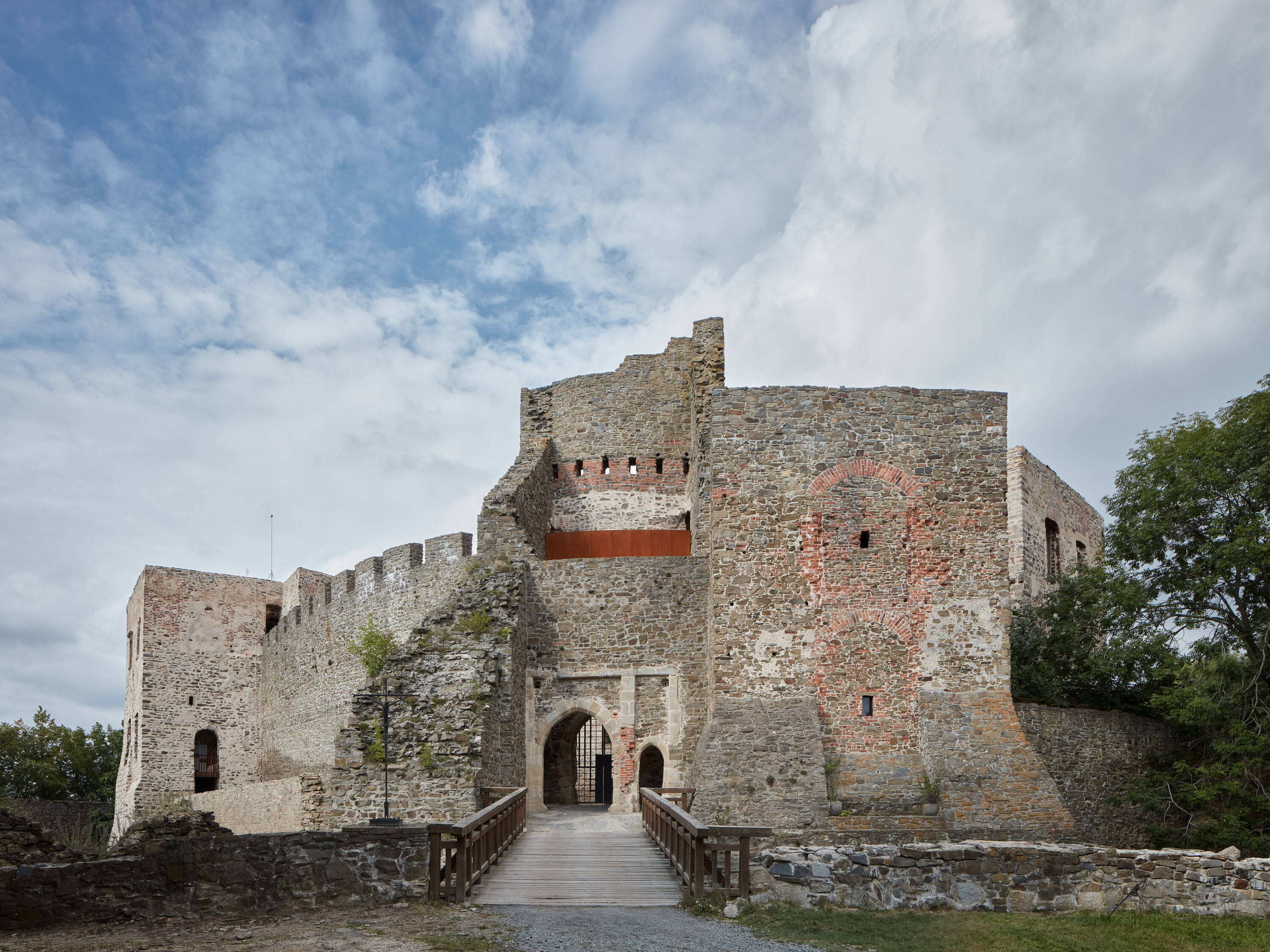

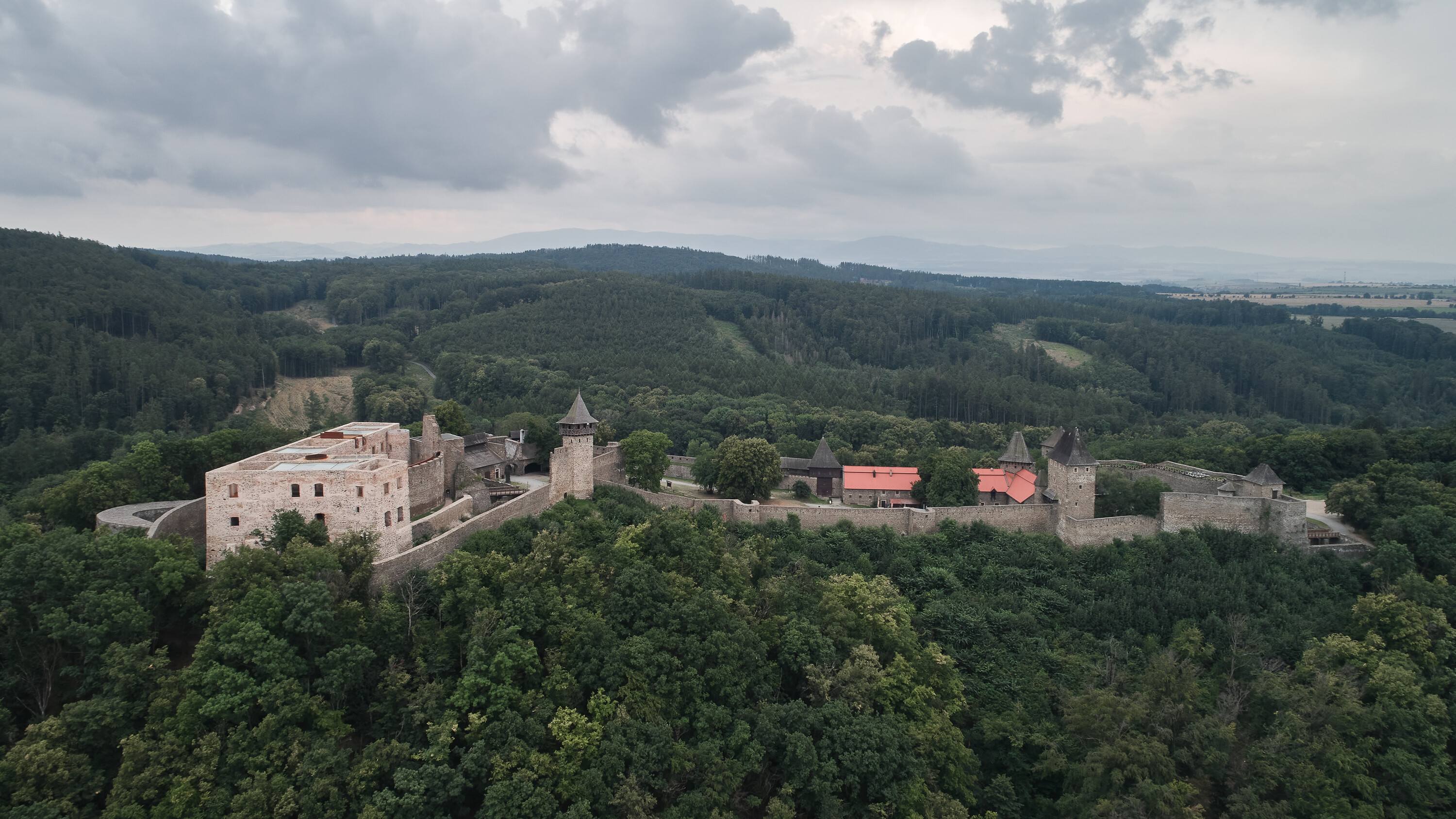

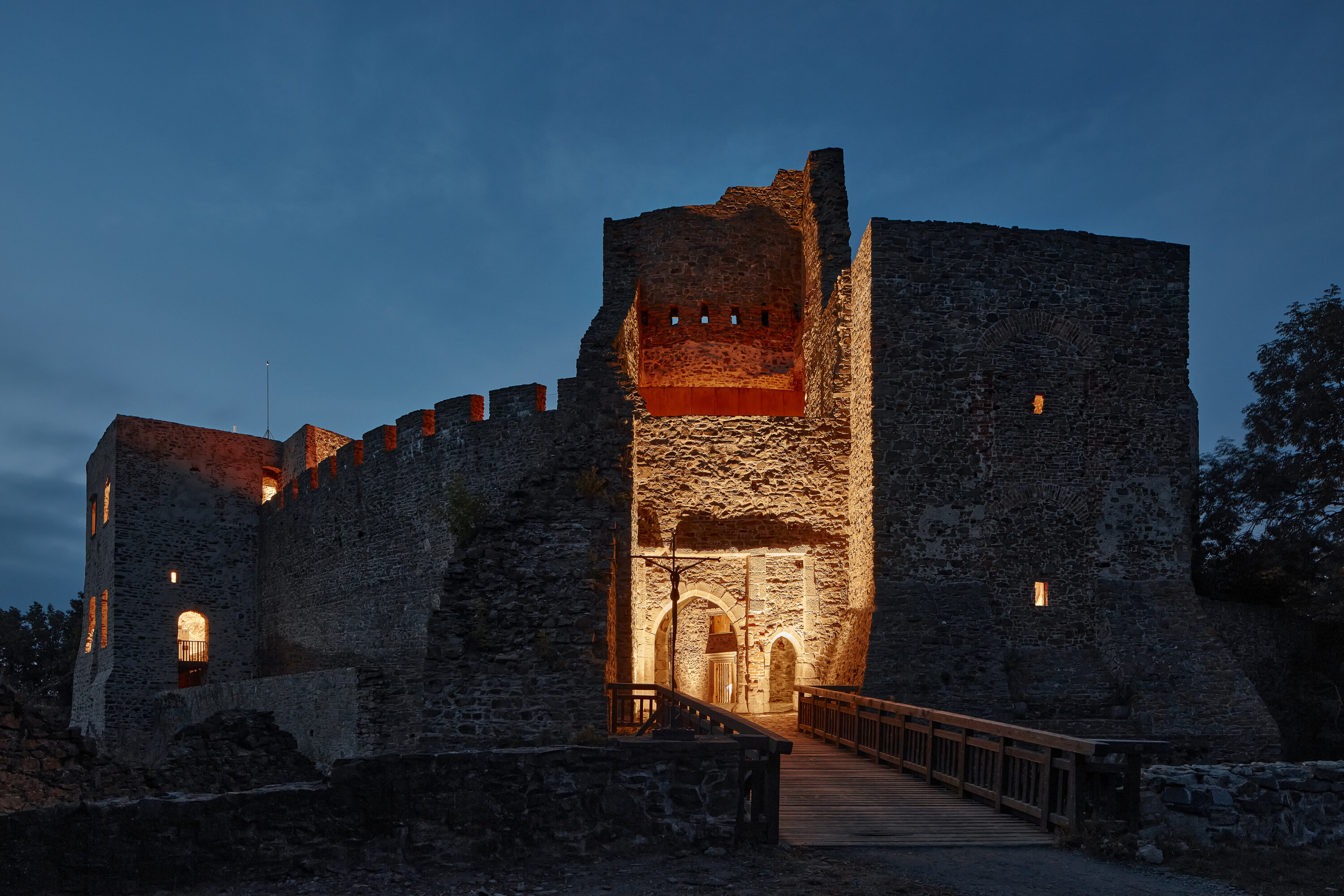

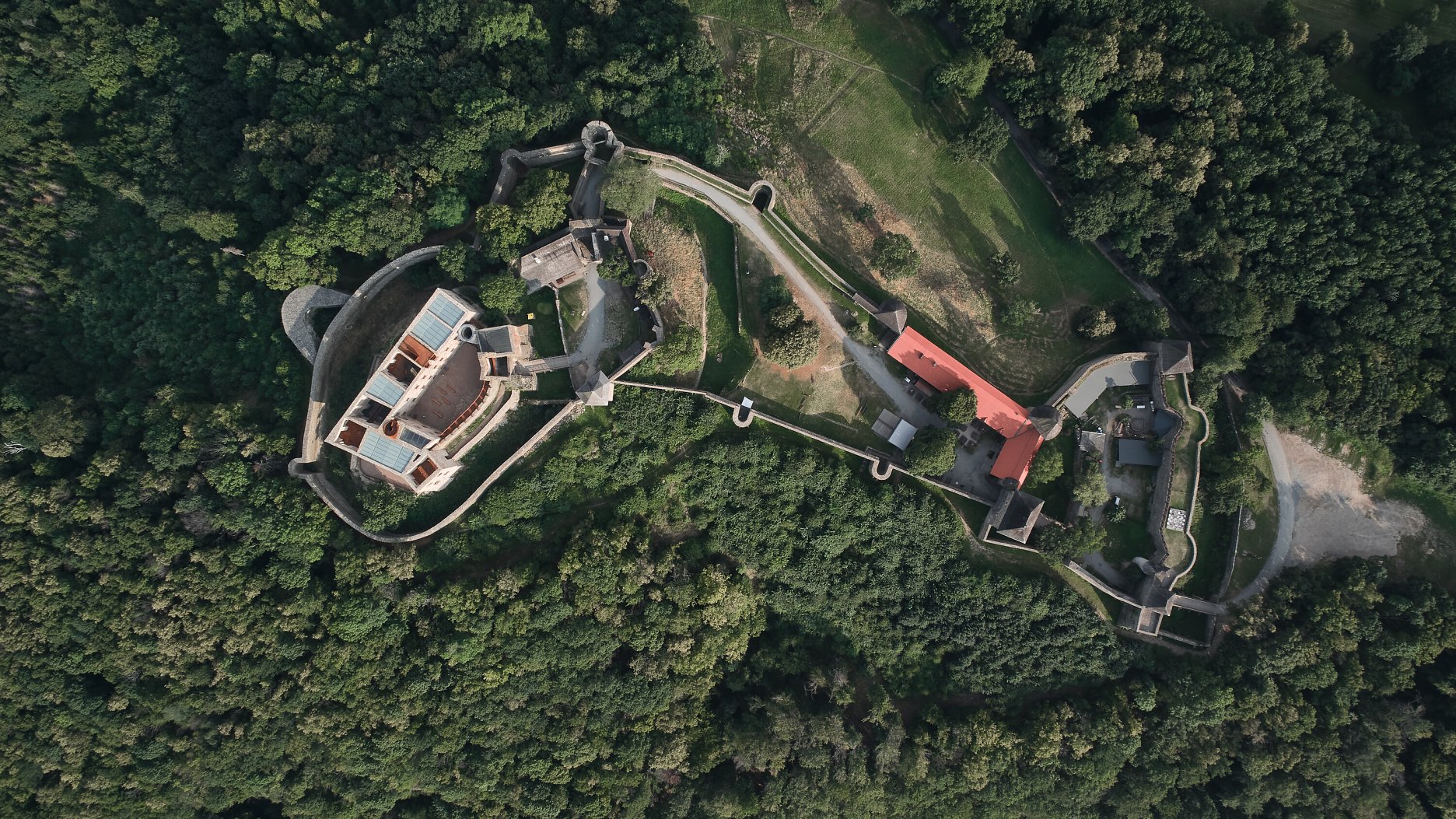

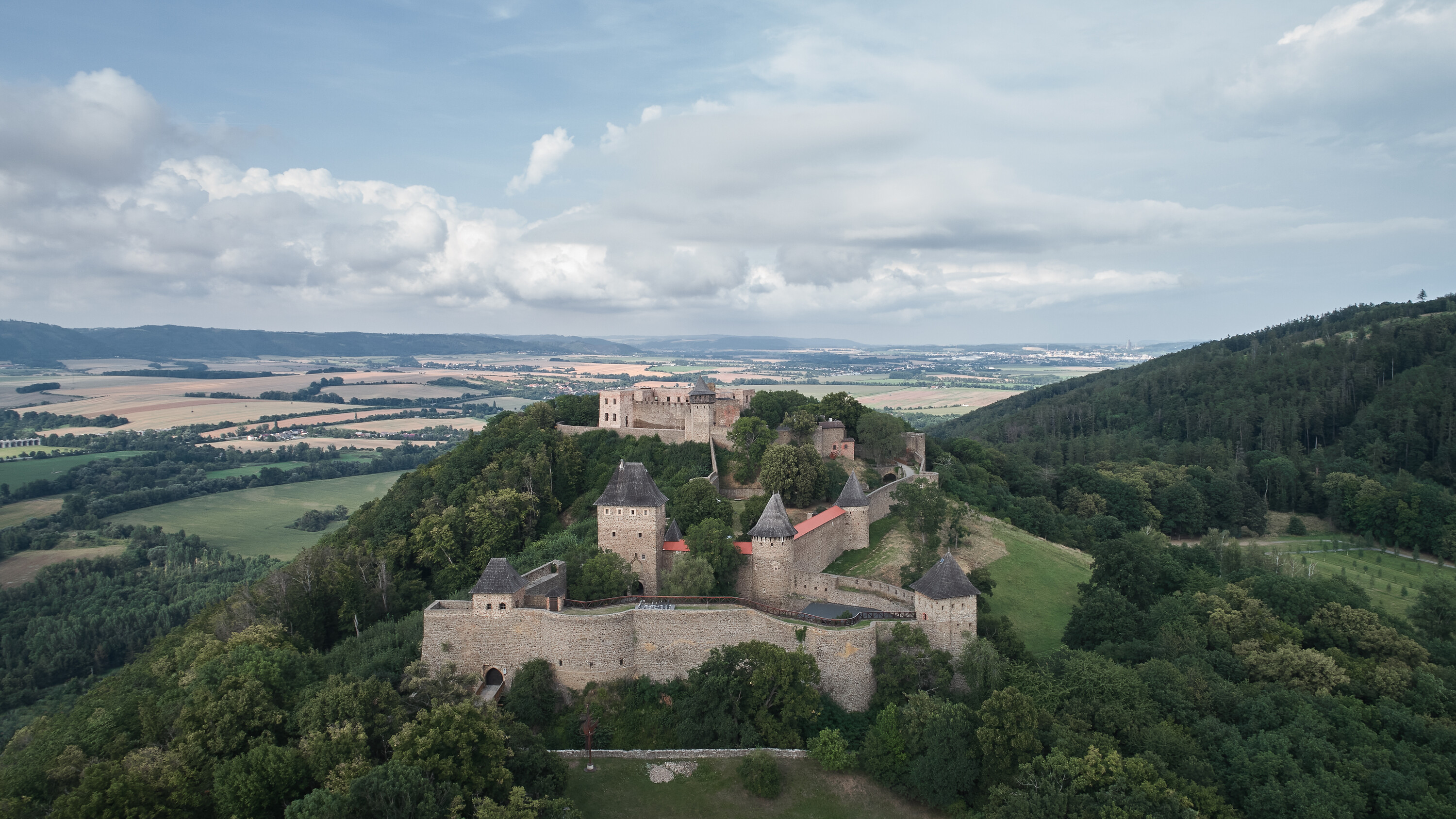

Zrúcanina hradu, založeného v 14. storočí, sa týči na skalnom vrchole nad údolím Moravskej brány. Helfštýn je po Pražskom hrade druhým najväčším hradným komplexom v Českej republike. Významný objekt hradného celku – torzo renesančného paláca, musel byť roku 2014 uzavretý. Zvetrané murivo ohrozovalo bezpečnosť návštevníkov a urýchľovalo degradáciu pamiatky.

Základnou požiadavkou vlastníka hradu, ktorým je Olomoucký kraj, bolo statické zabezpečenie a zastrešenie paláca. Pamiatkový ústav podmienil rekonštrukciu zachovaním torzálneho charakteru objektu. Zastrešenie paláca bolo povolené iba čiastočné a nesmelo presahovať úroveň obvodového muriva.

Samotnej príprave projektu predchádzalo vytvorenie detailného fotogrametrického modelu z tisícov leteckých snímok. Detailné textúry modelu, ktoré zachytila kamera dronu, zahŕňali detaily muriva, omietok a povrchové úpravy konštrukcií.

Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice

Nový koncept

“Kromě splnění technického programu rekonstrukce jsme chtěli doplnit historickou stavbu současnou architekturou s funkcí užitnou i estetickou,” hovoria autori. Ďalším cieľom bolo priblížiť návštevníkom historický vývoj pôvodného renesančného paláca.


Do otvorov palácového torza vložili architekti konštrukciu novej prehliadkovej trasy, ktorá prepojila prízemie s doteraz nedostupnými úrovňami stavby

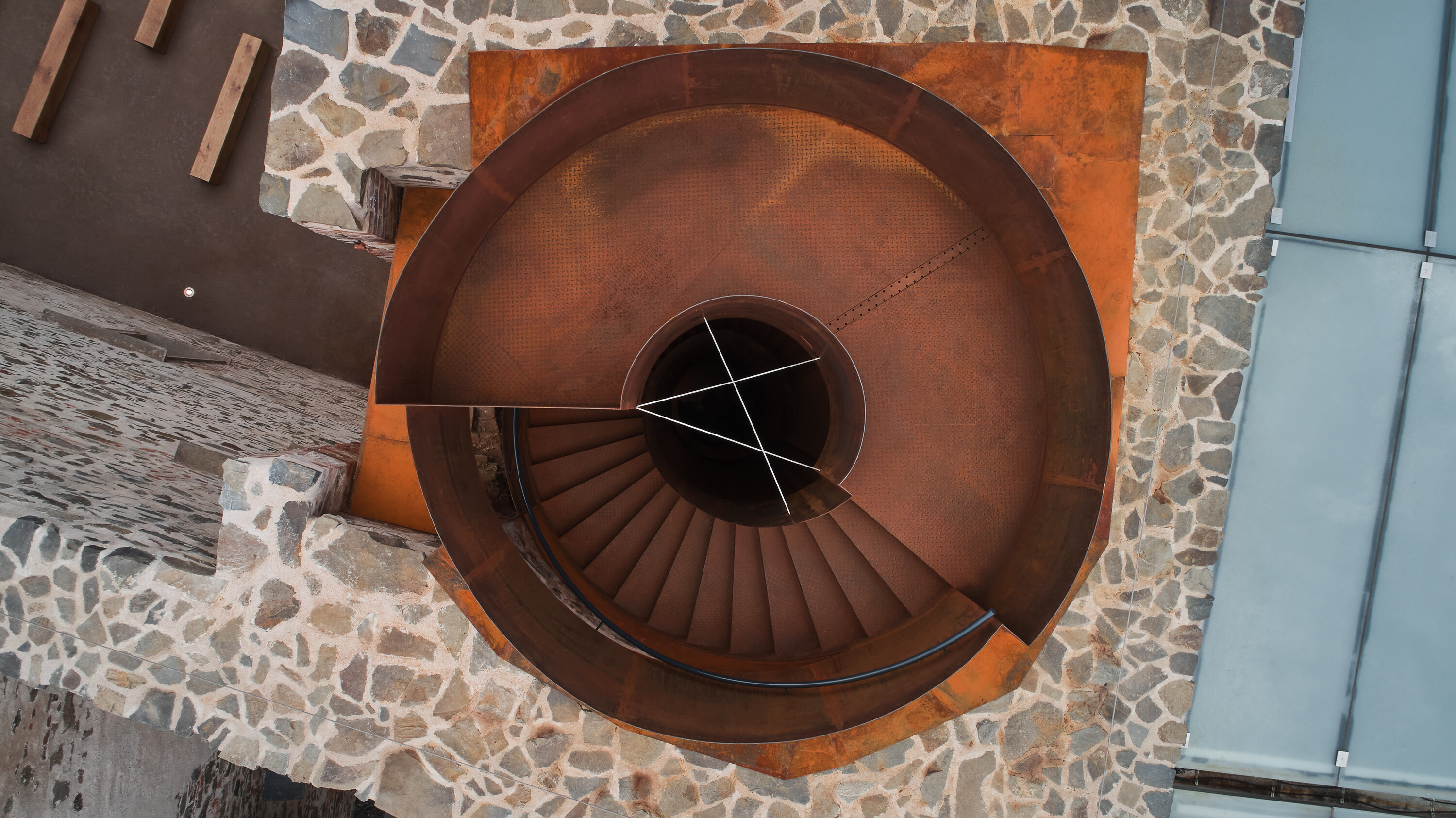

Nové prvky sú od historických konštrukcií jasne odlíšené. Autori pracovali s tromi základnými materiálmi. Presklenú strechu átria nesú oceľové nosníky. Konštrukcia schodísk a lávok o úroveň nižšie je zvarená z Cortenových plechov. Na prízemí paláca vedie trasa po chodníkoch z lešteného betónu.

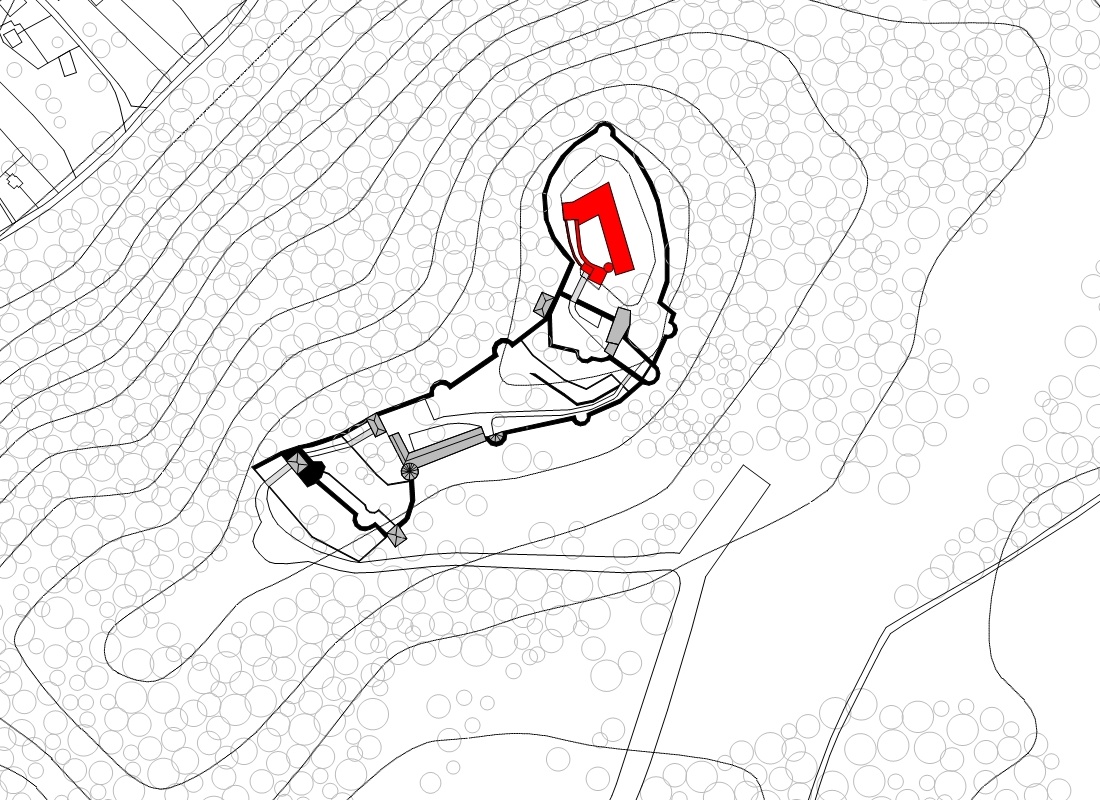

Situácia
Situácia

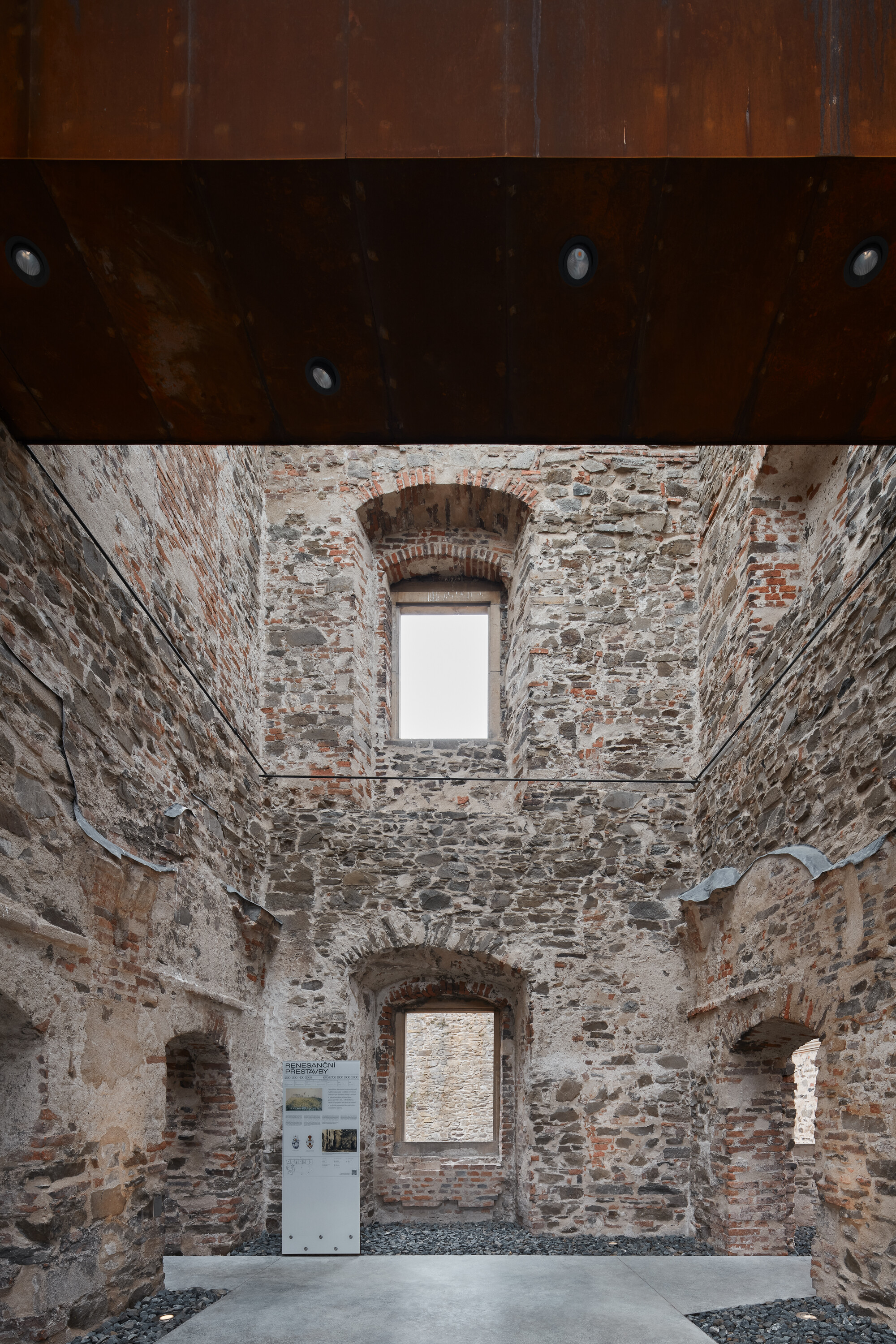

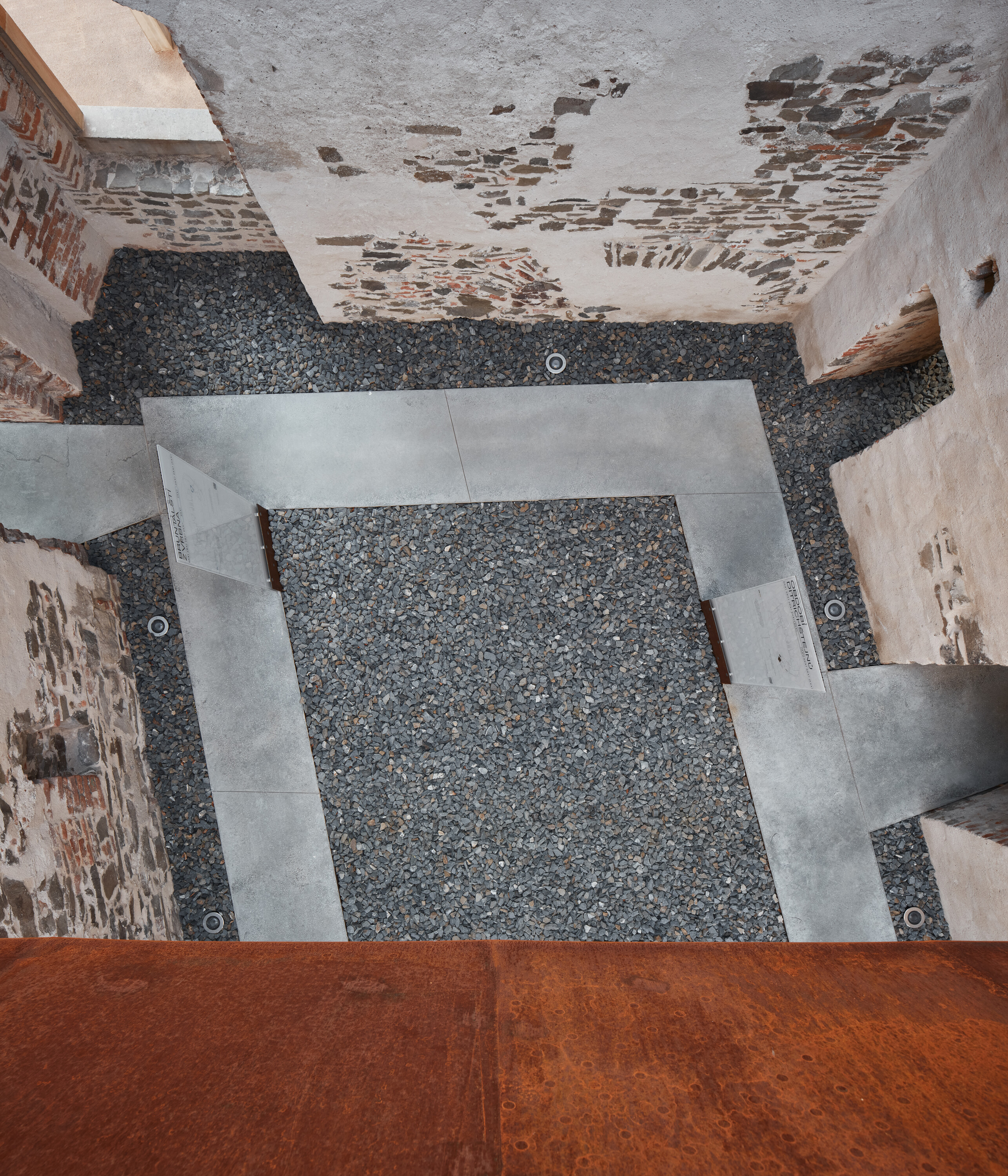

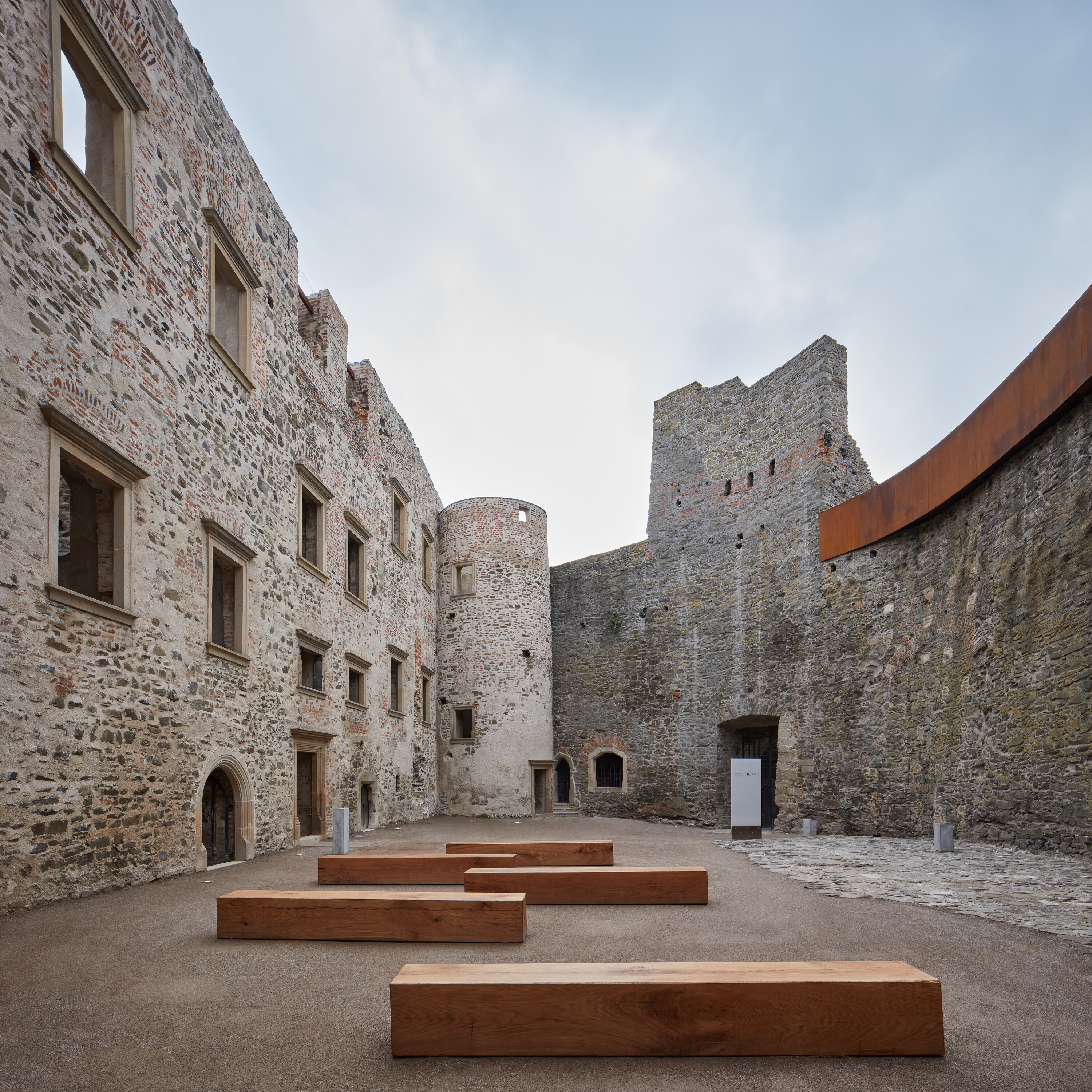

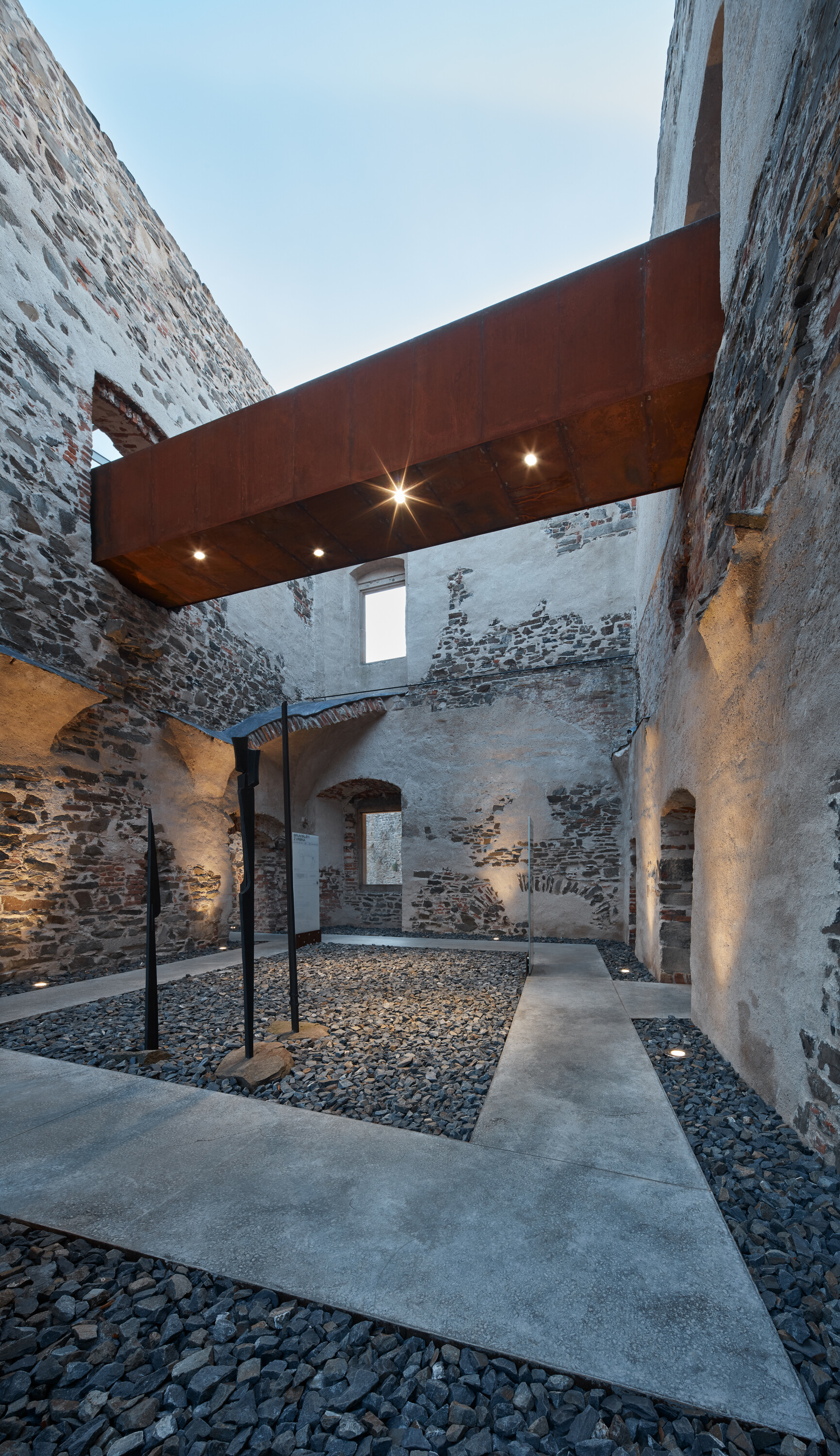

Betónové chodníky

Sieť pochôdznych plôch a chodníkov z hladeného betónu ohraničujú priame linky cortenových profilov, odsadených od nepravidelných stien. Plochy medzi profilmi a stenami sú vyplnené kamenivom.

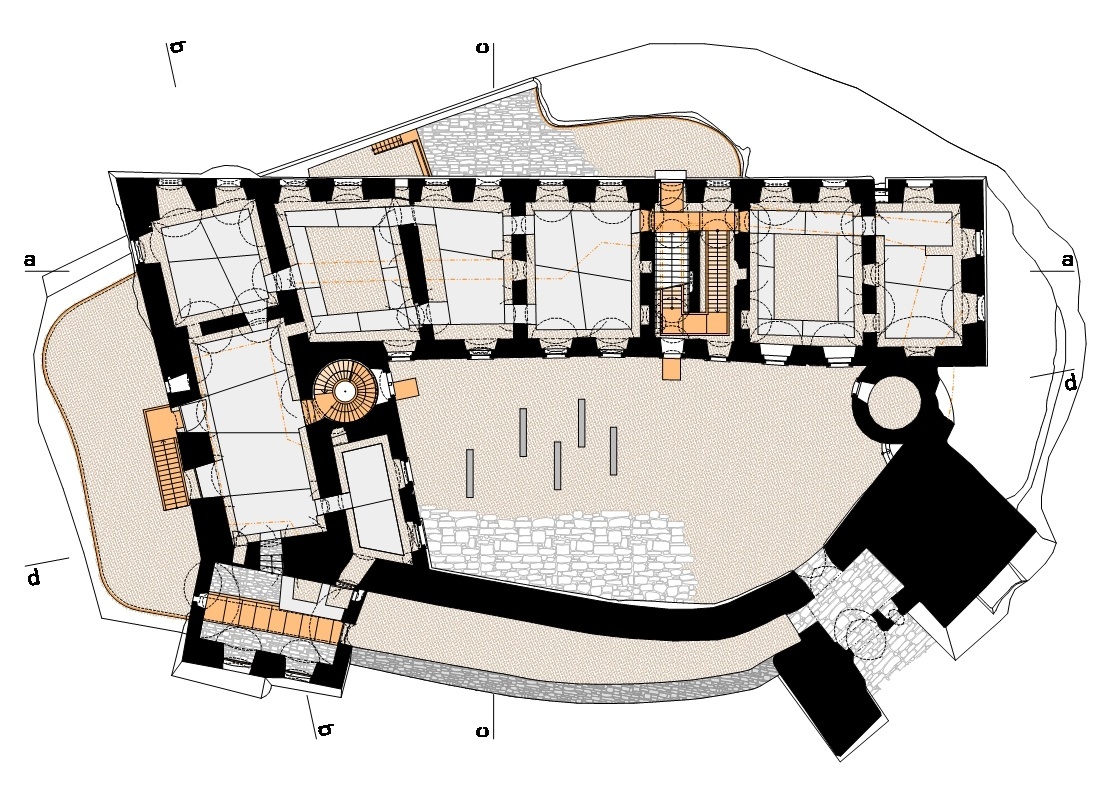

Pôdorys 1. P
Pôdorys 1. P

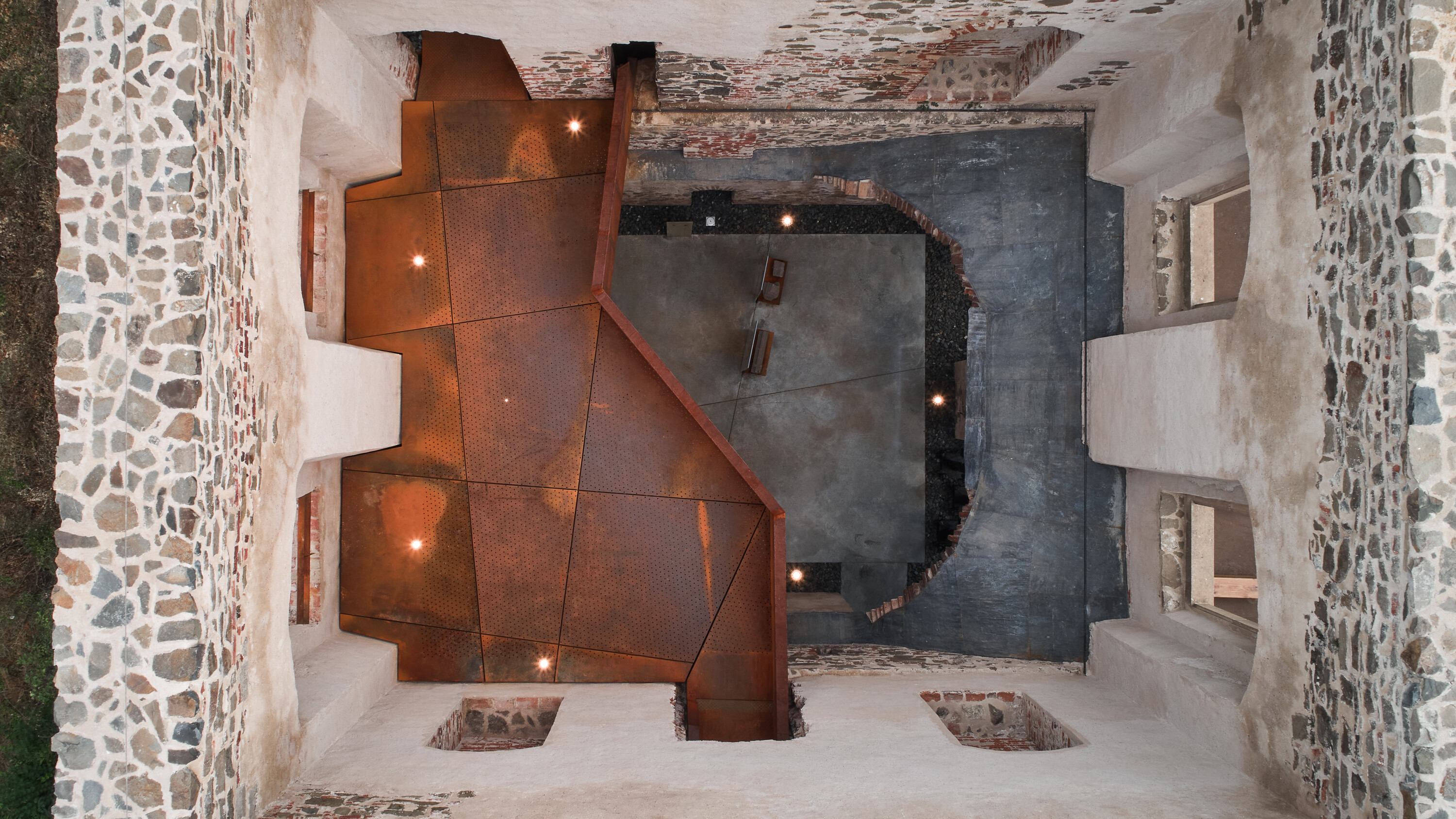

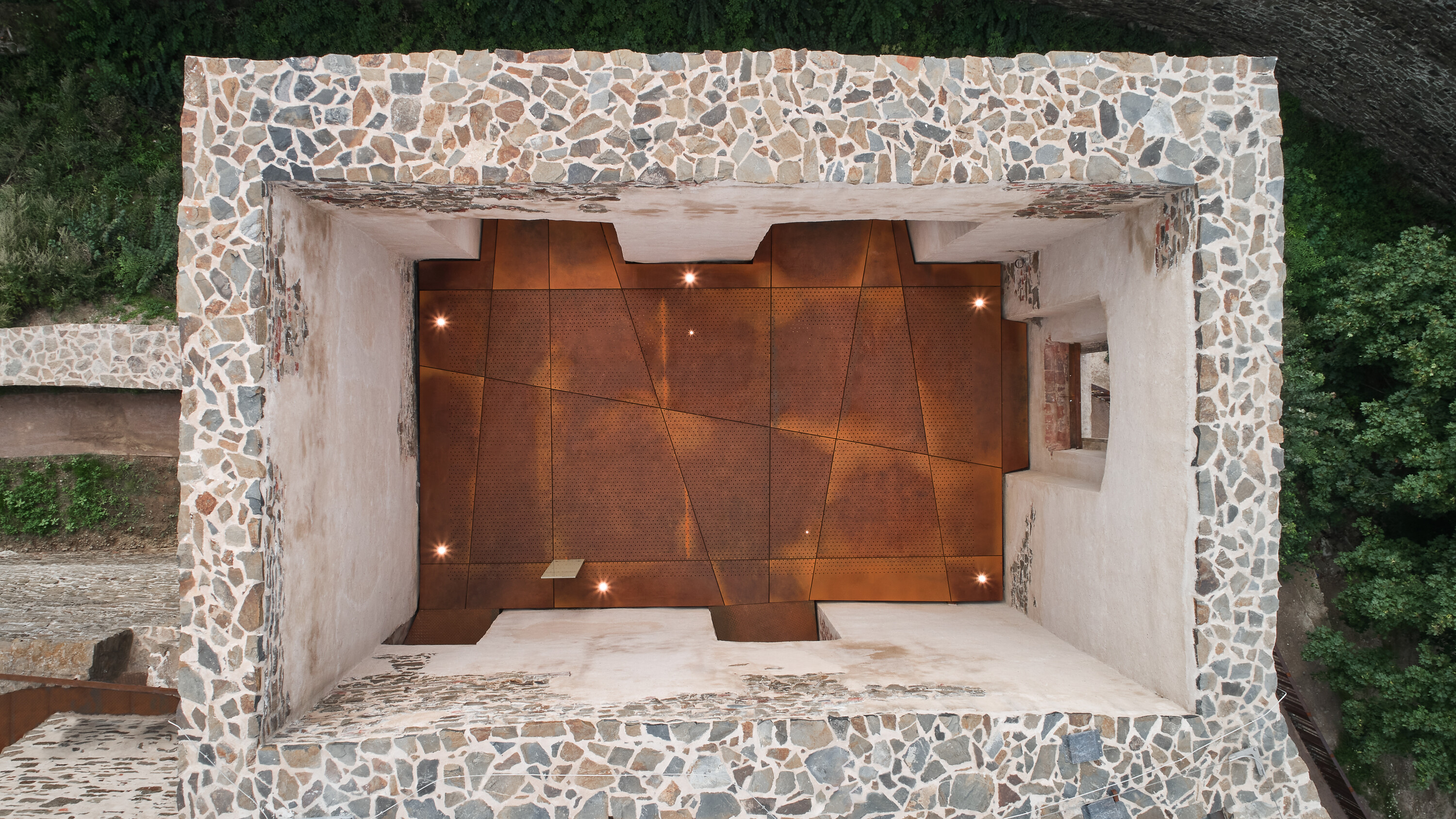

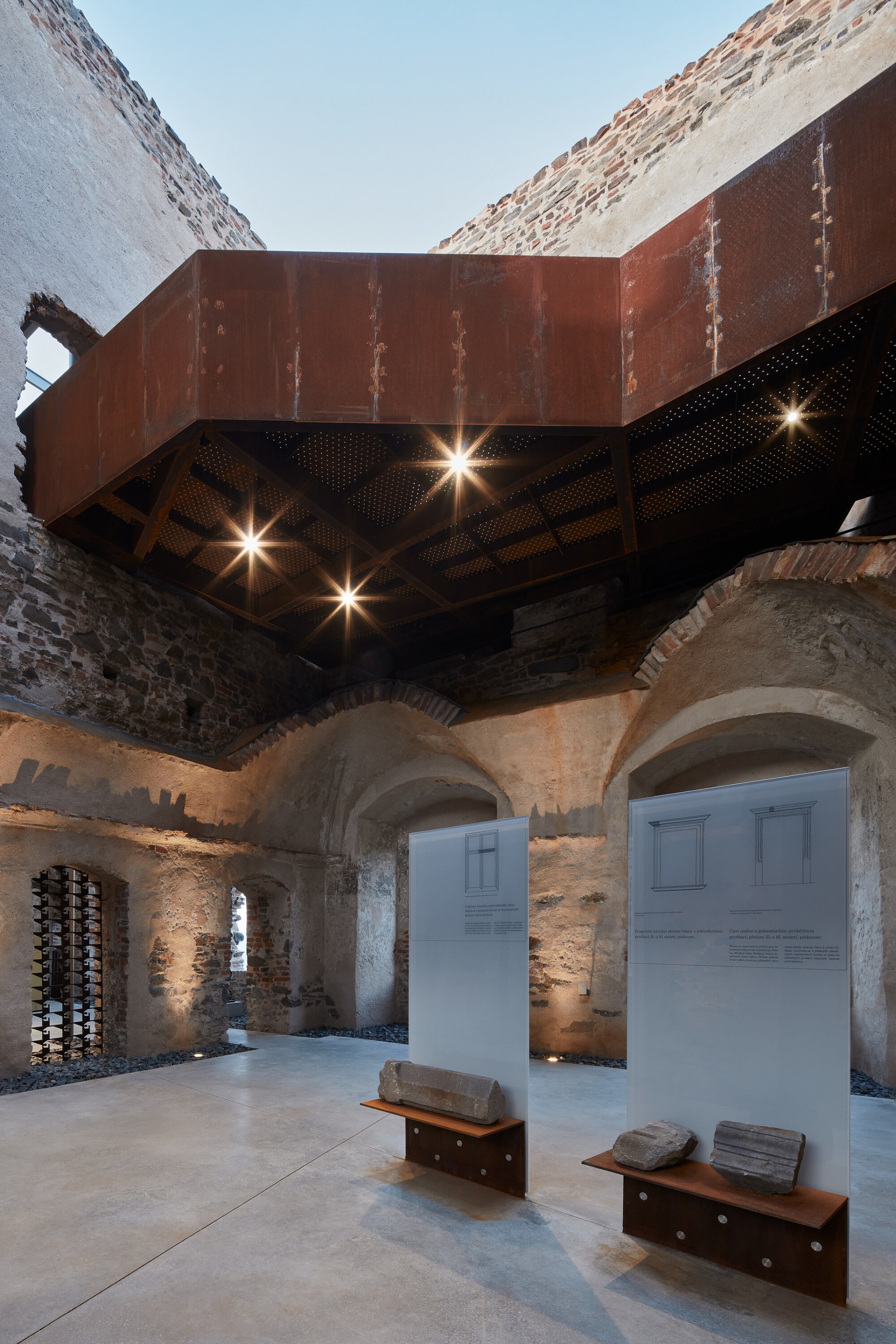

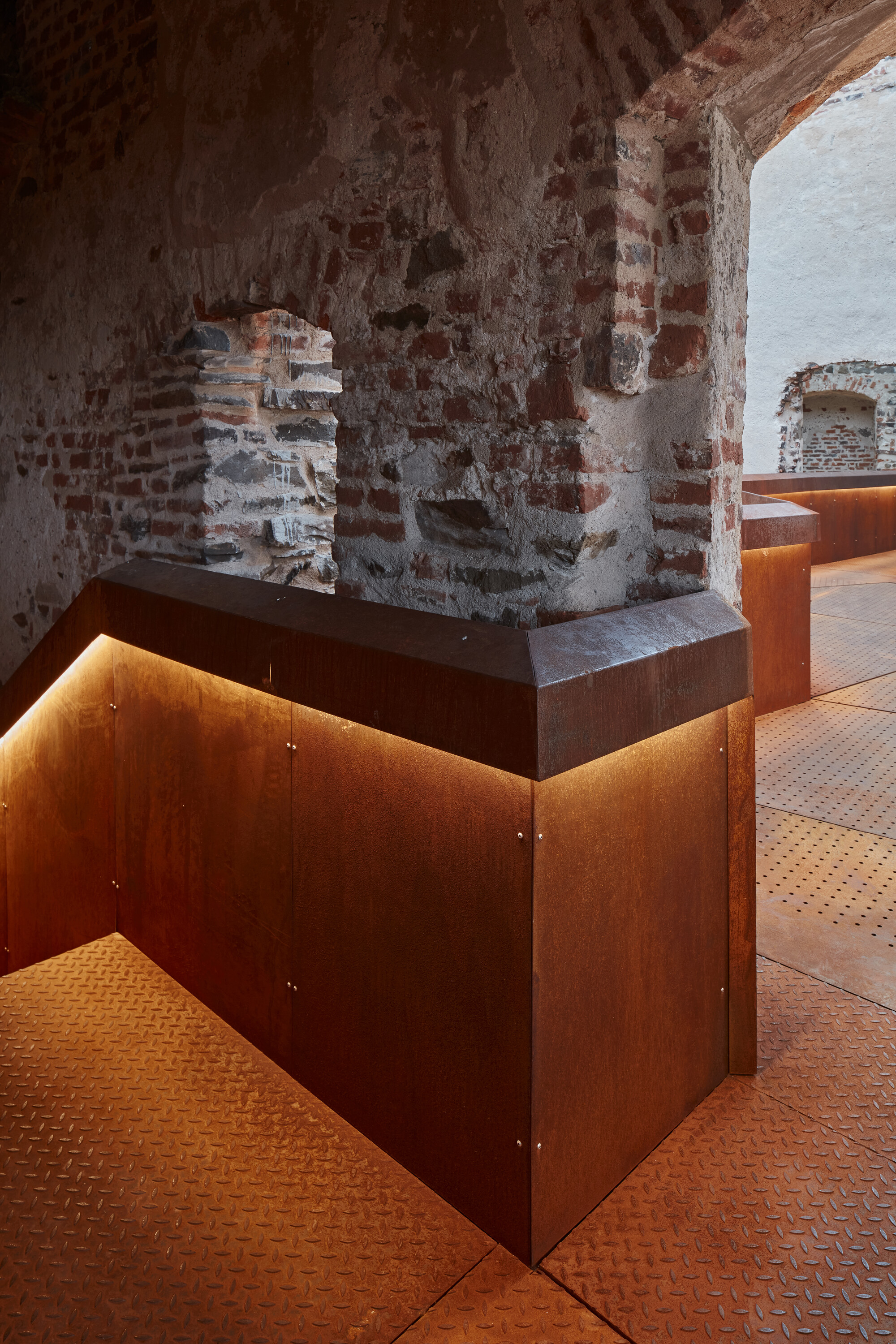

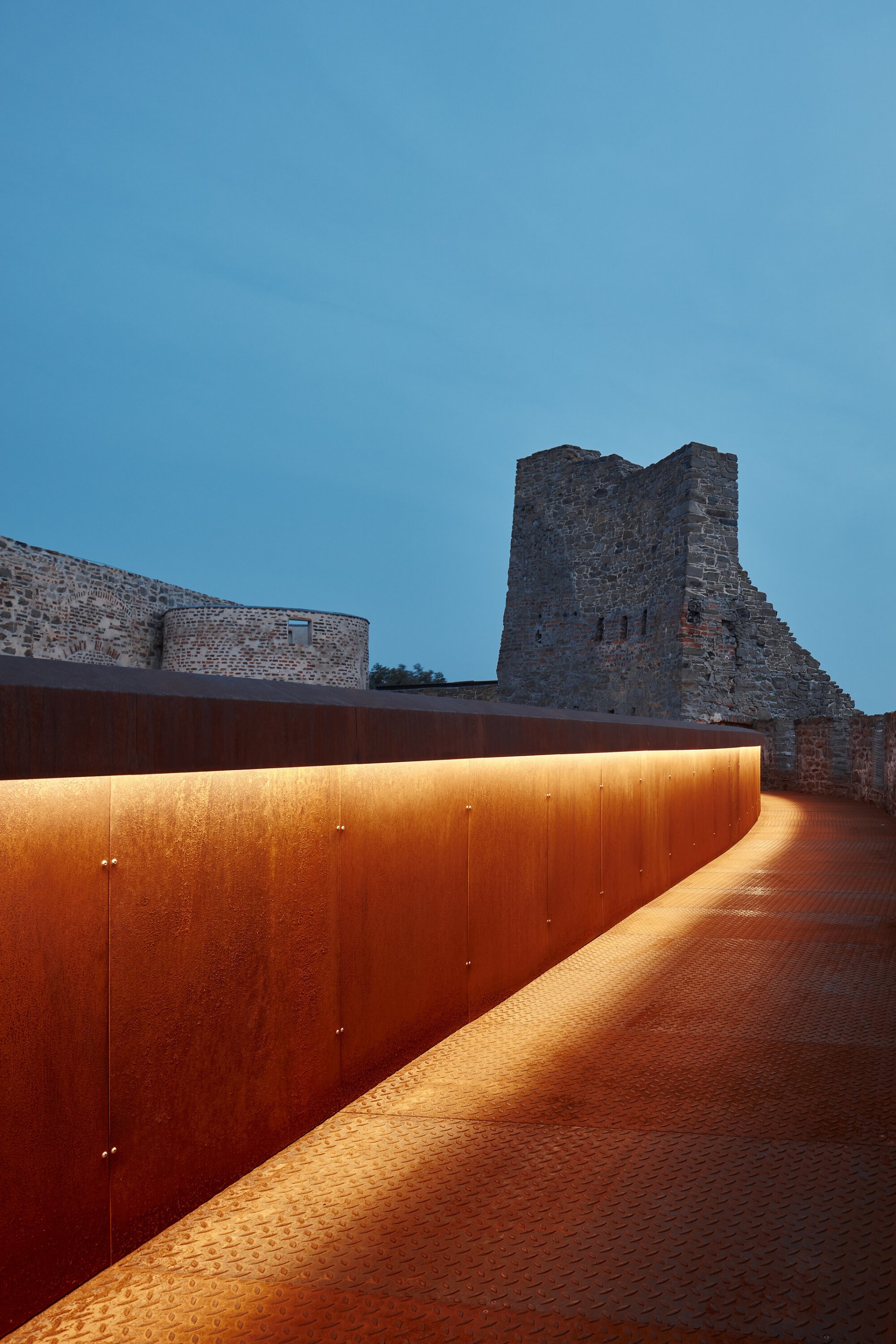

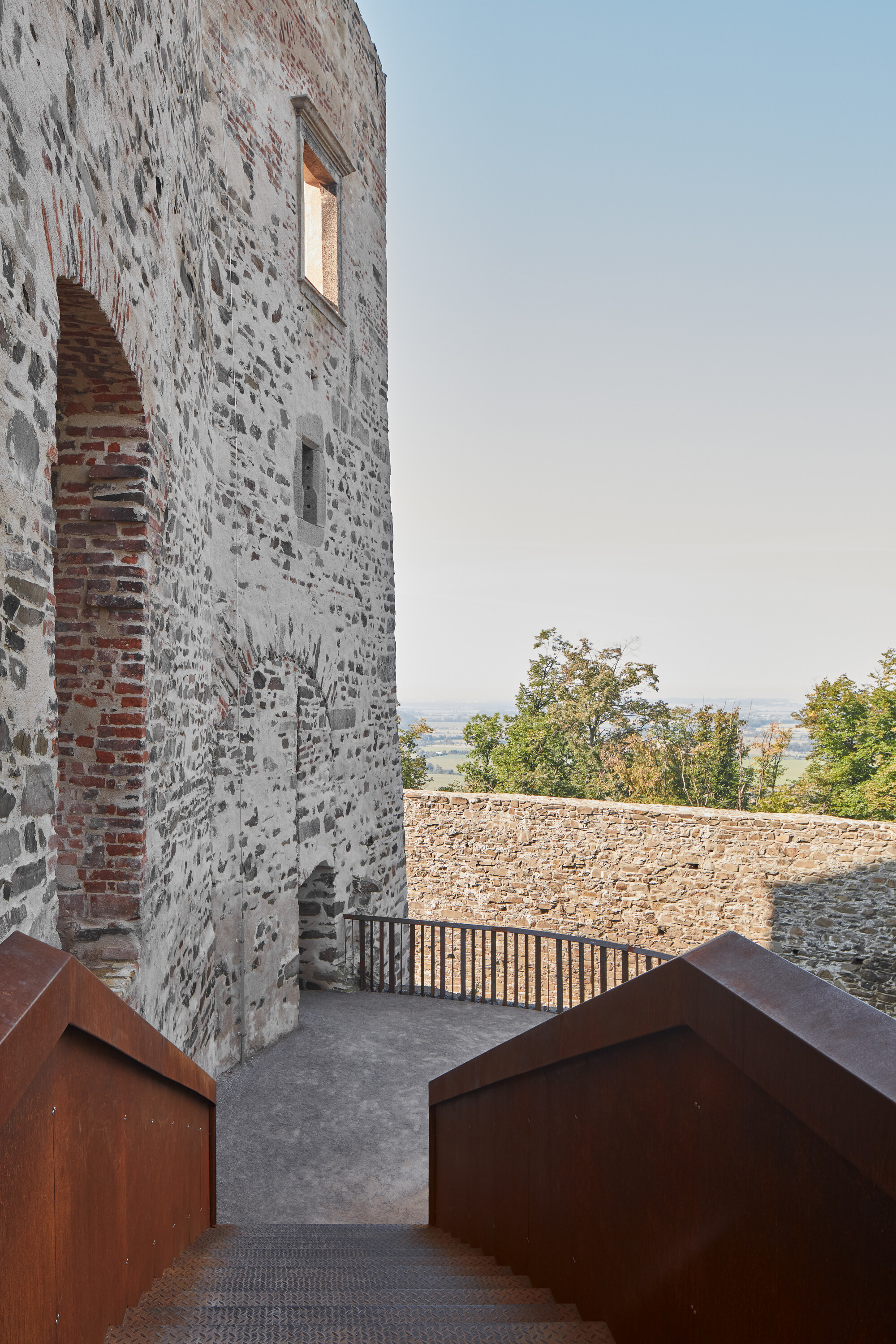

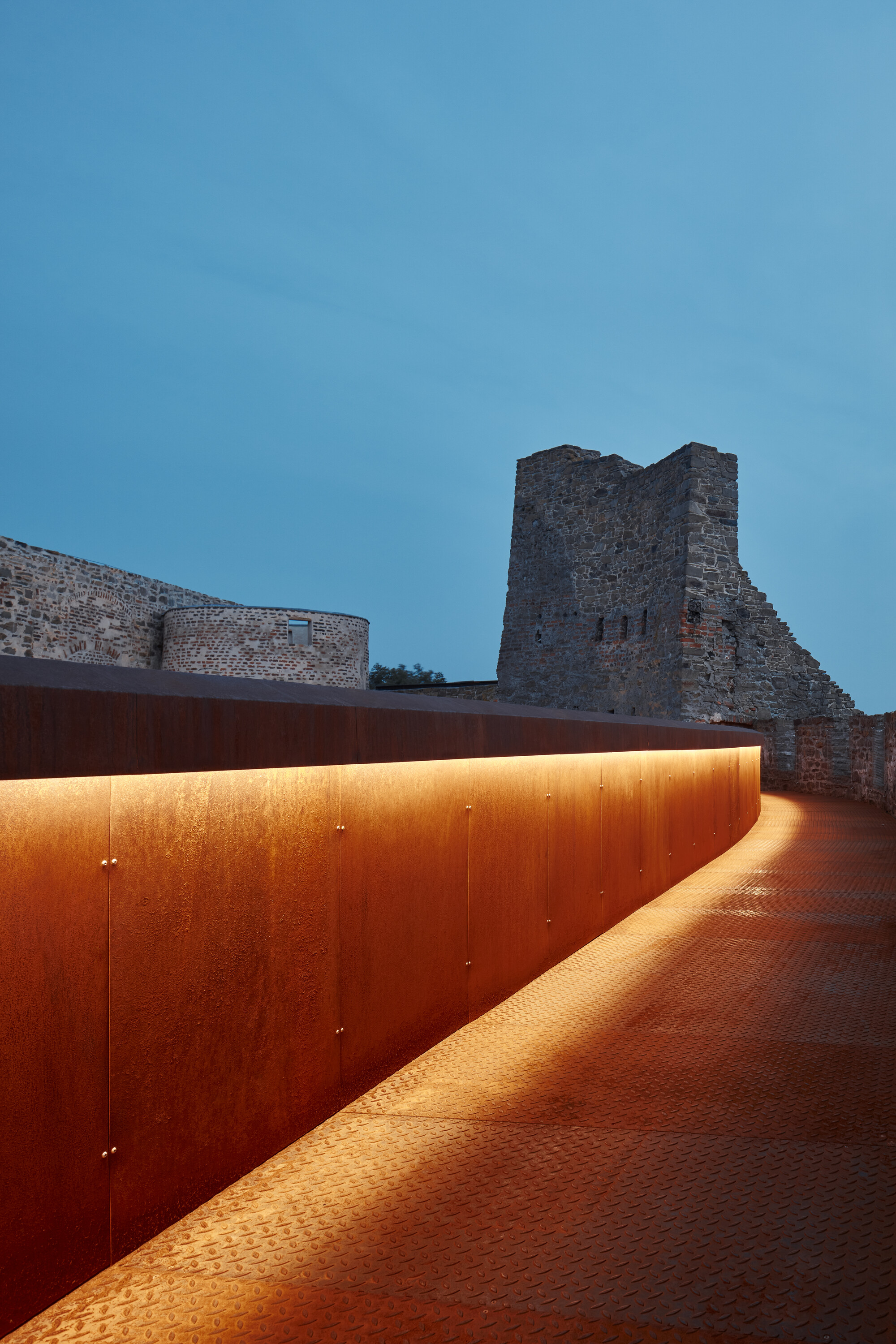

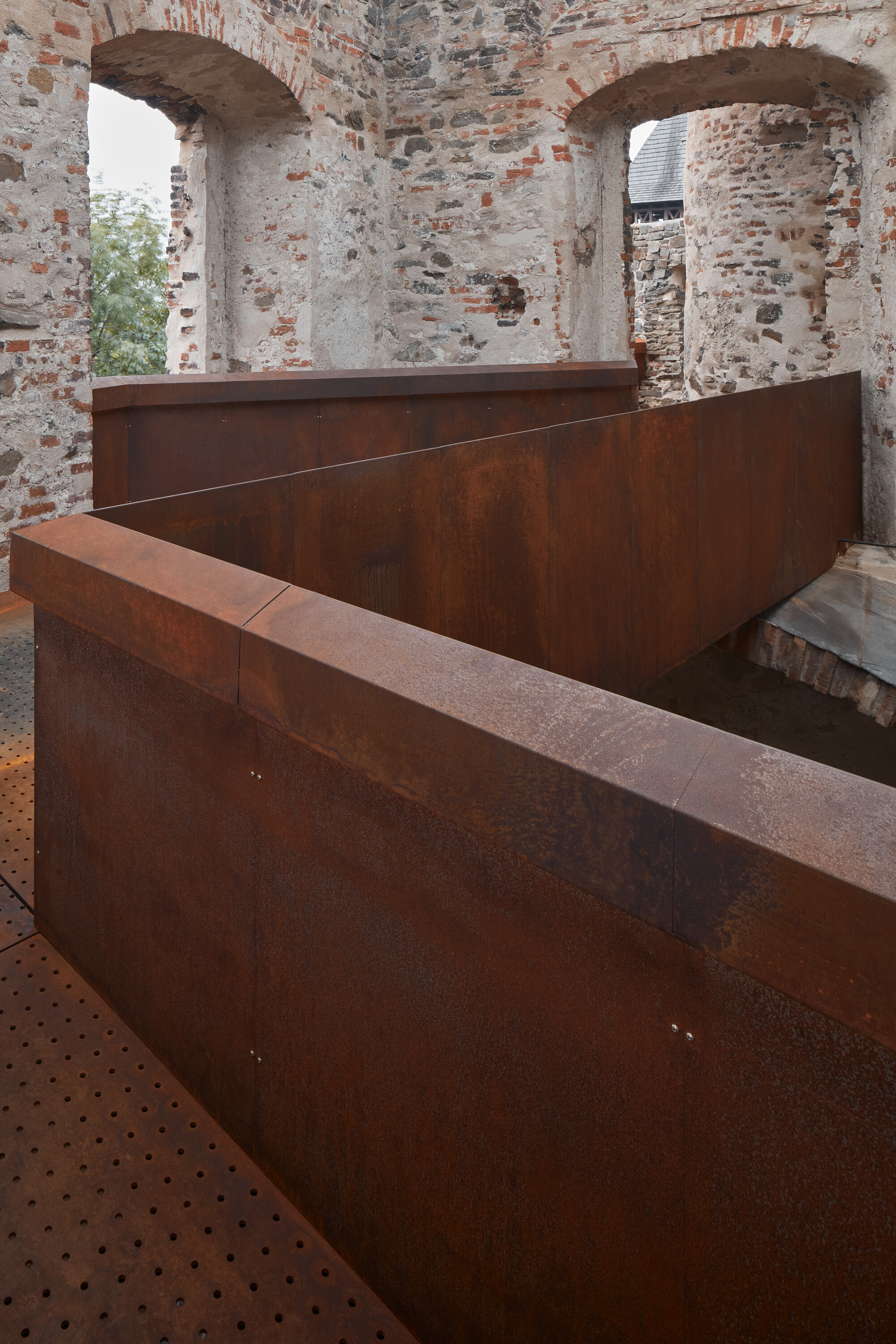

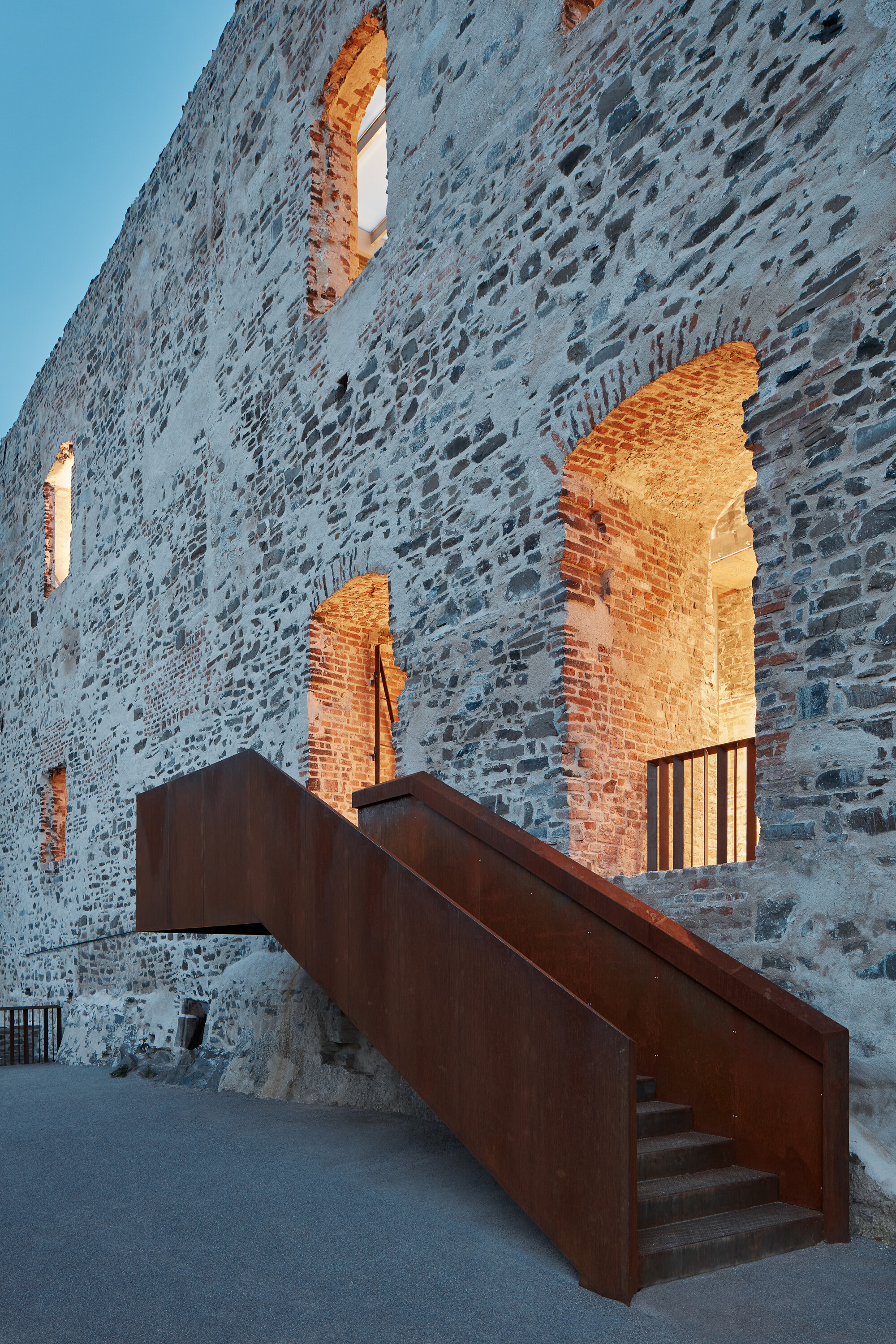

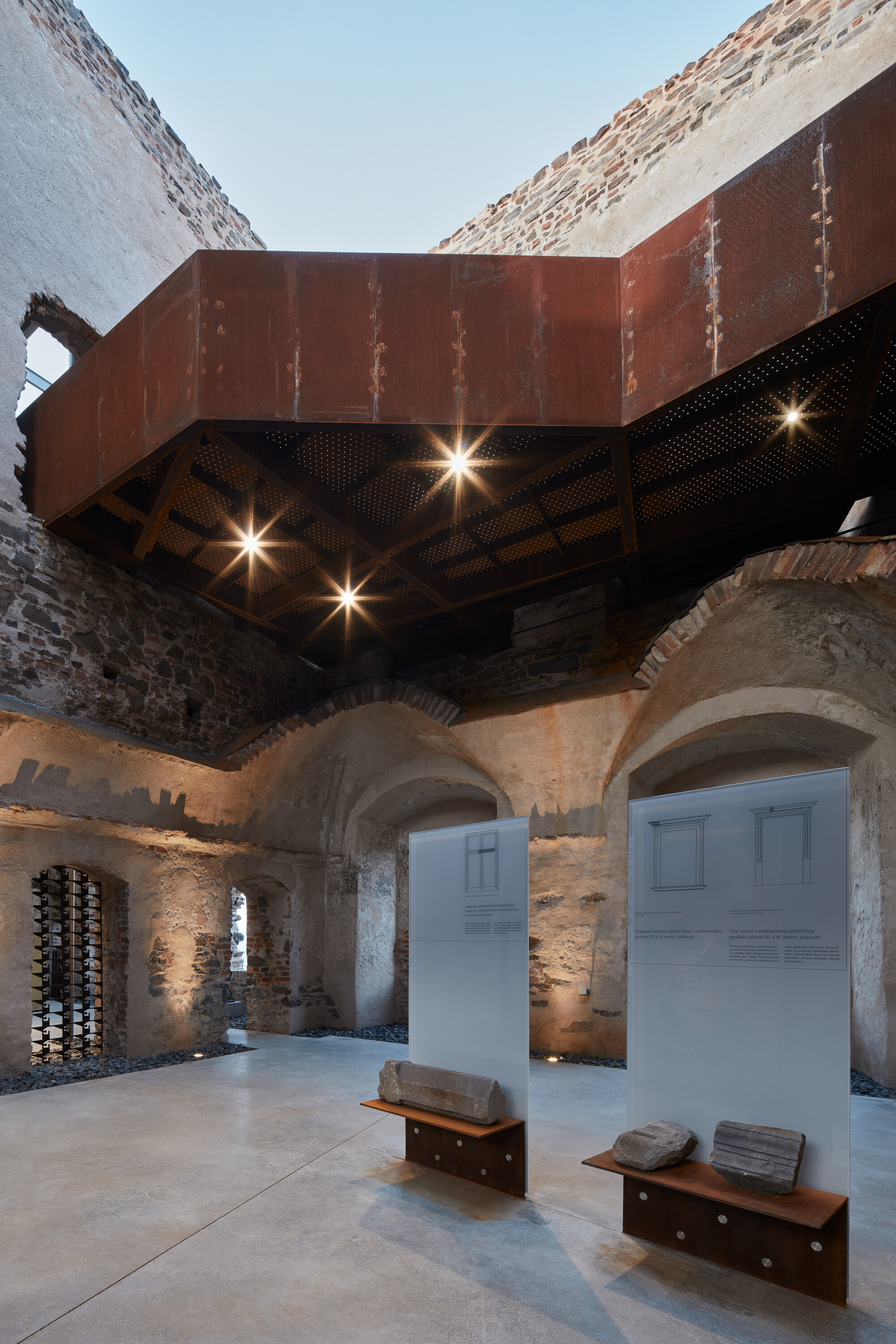

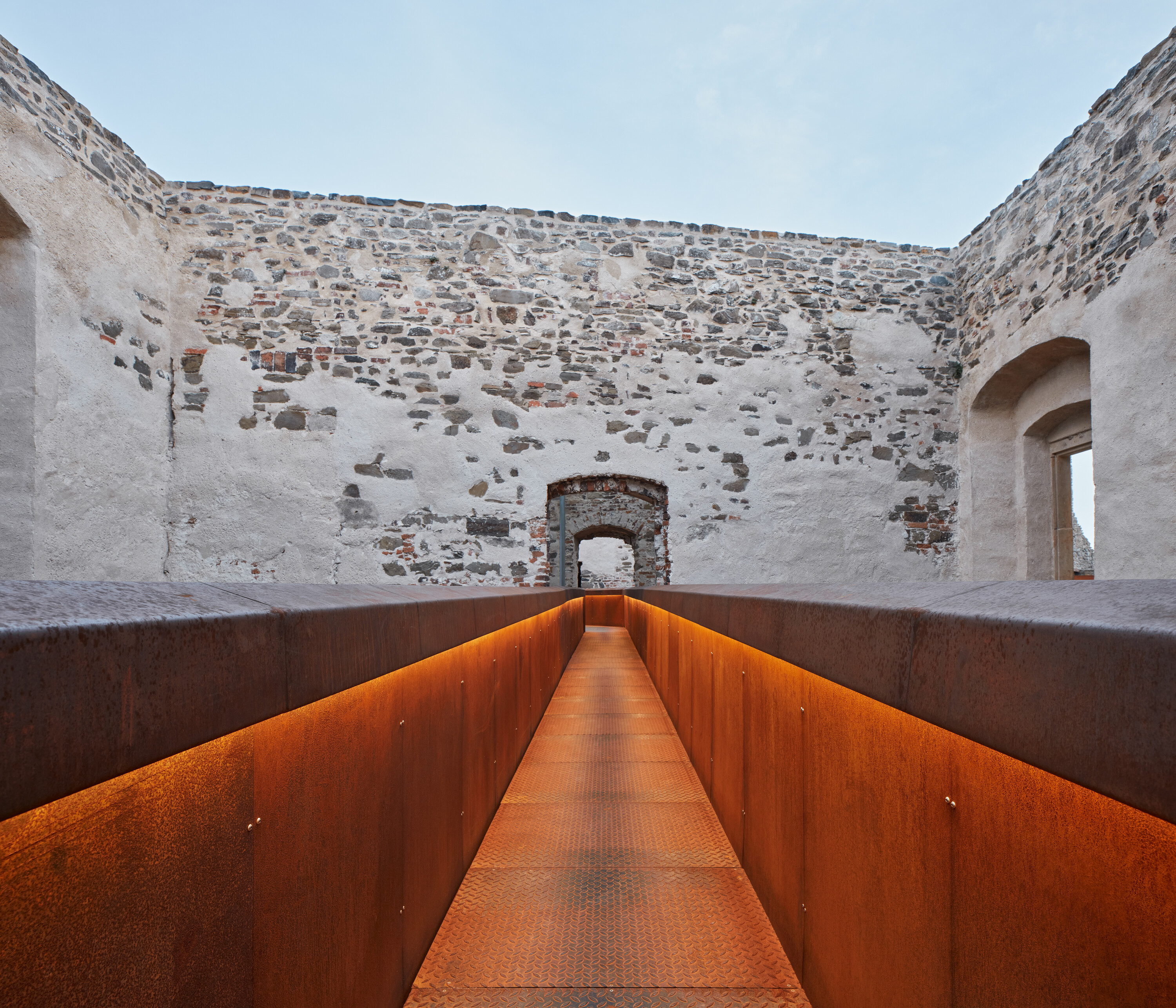

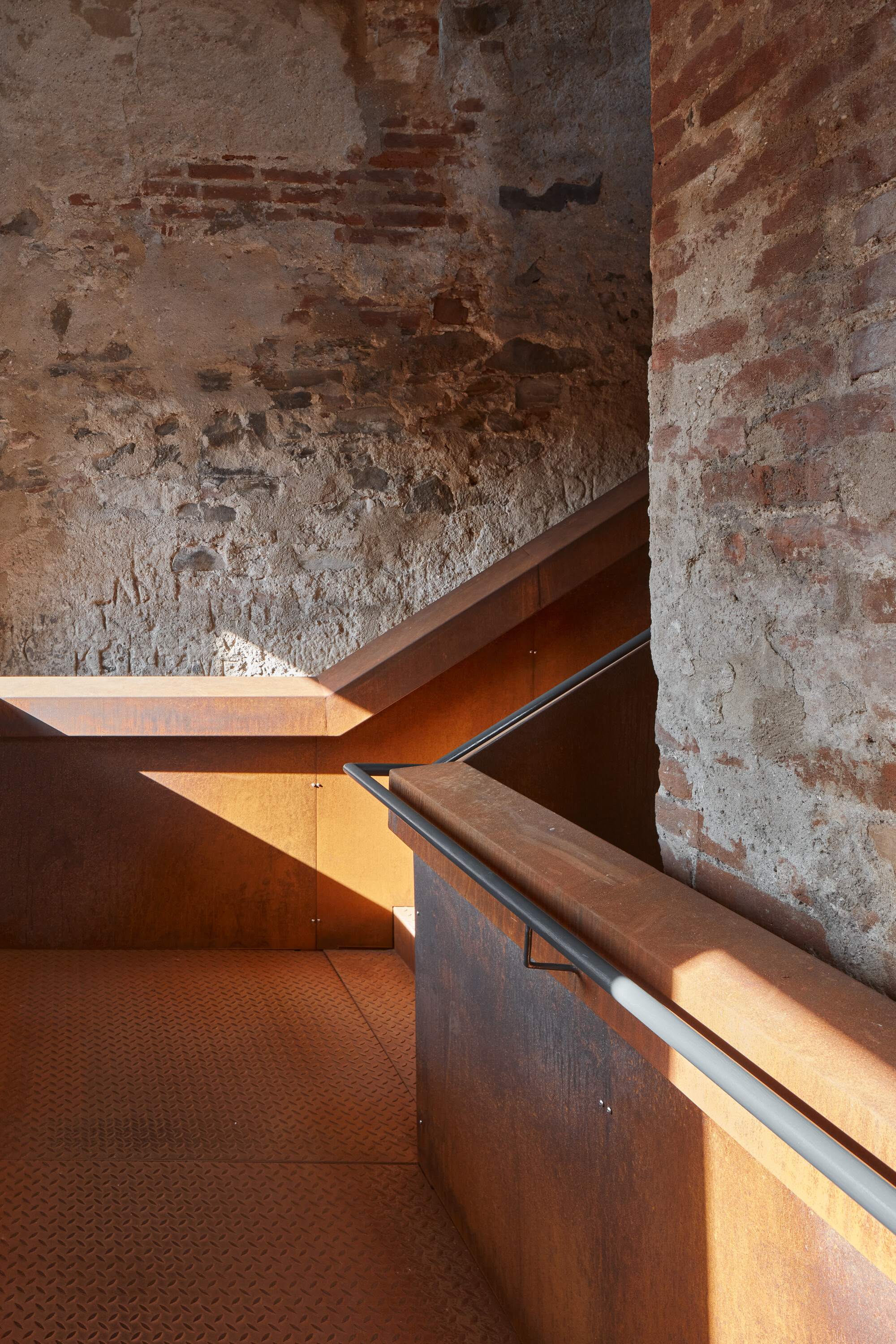

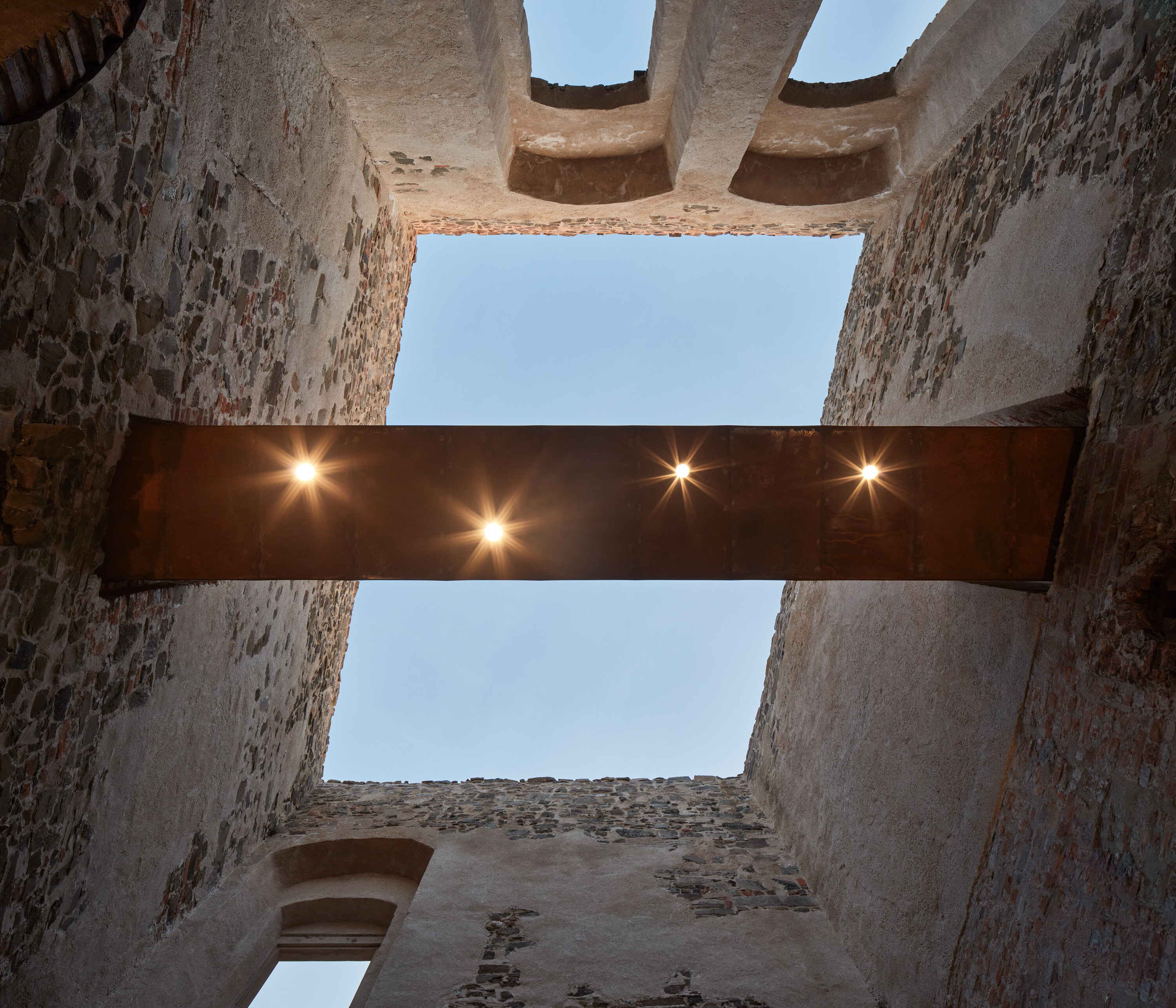

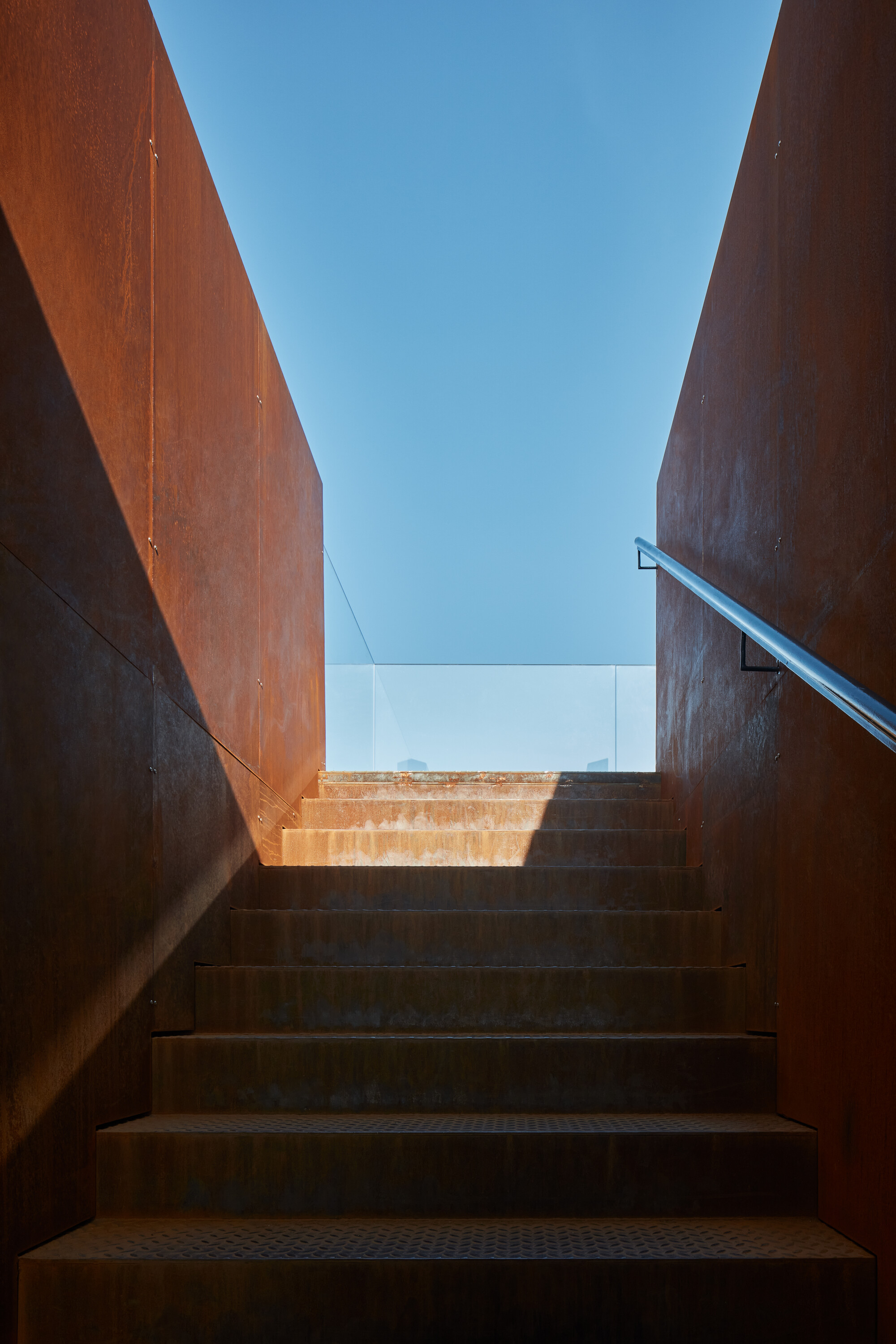

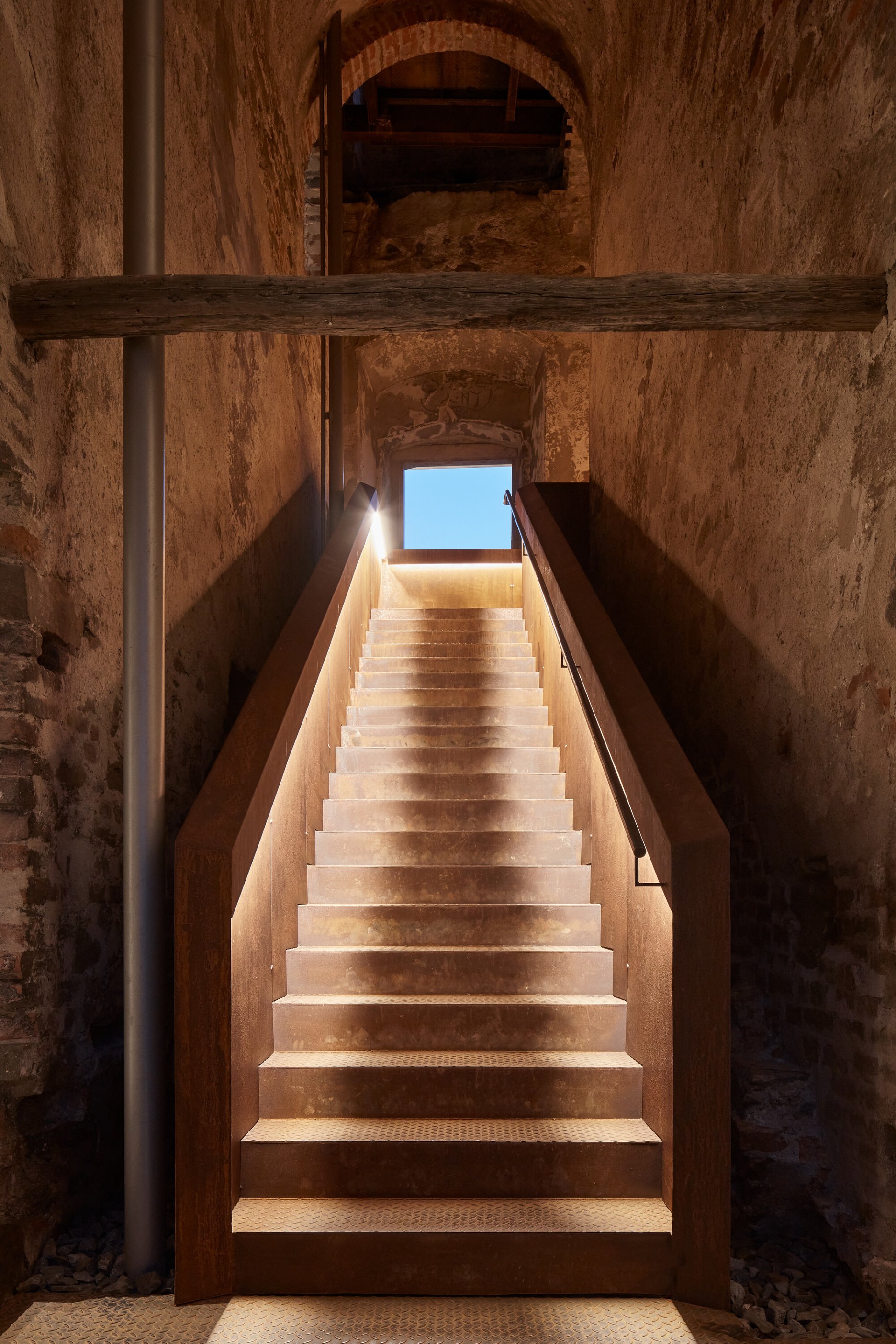

Cortenové lávky

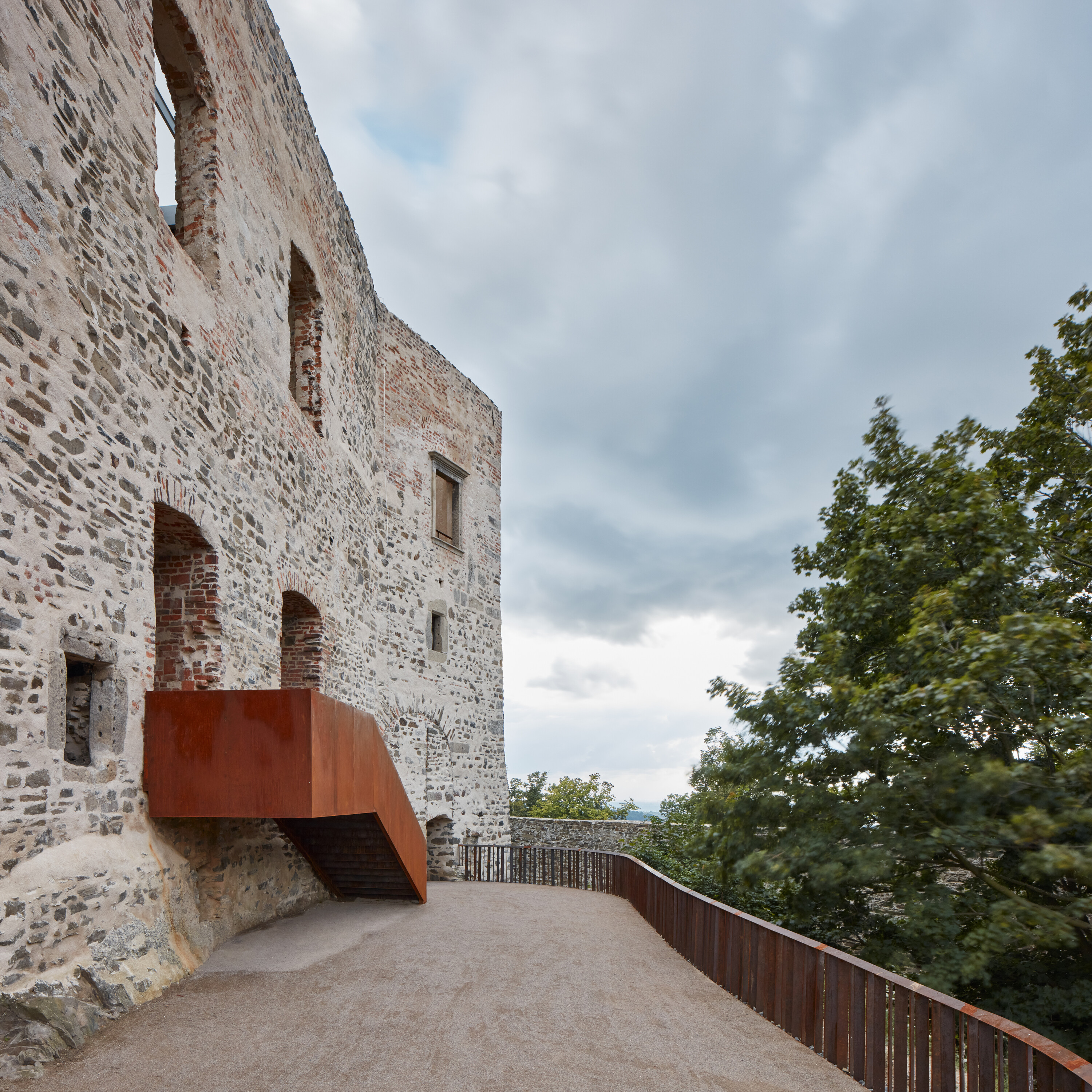

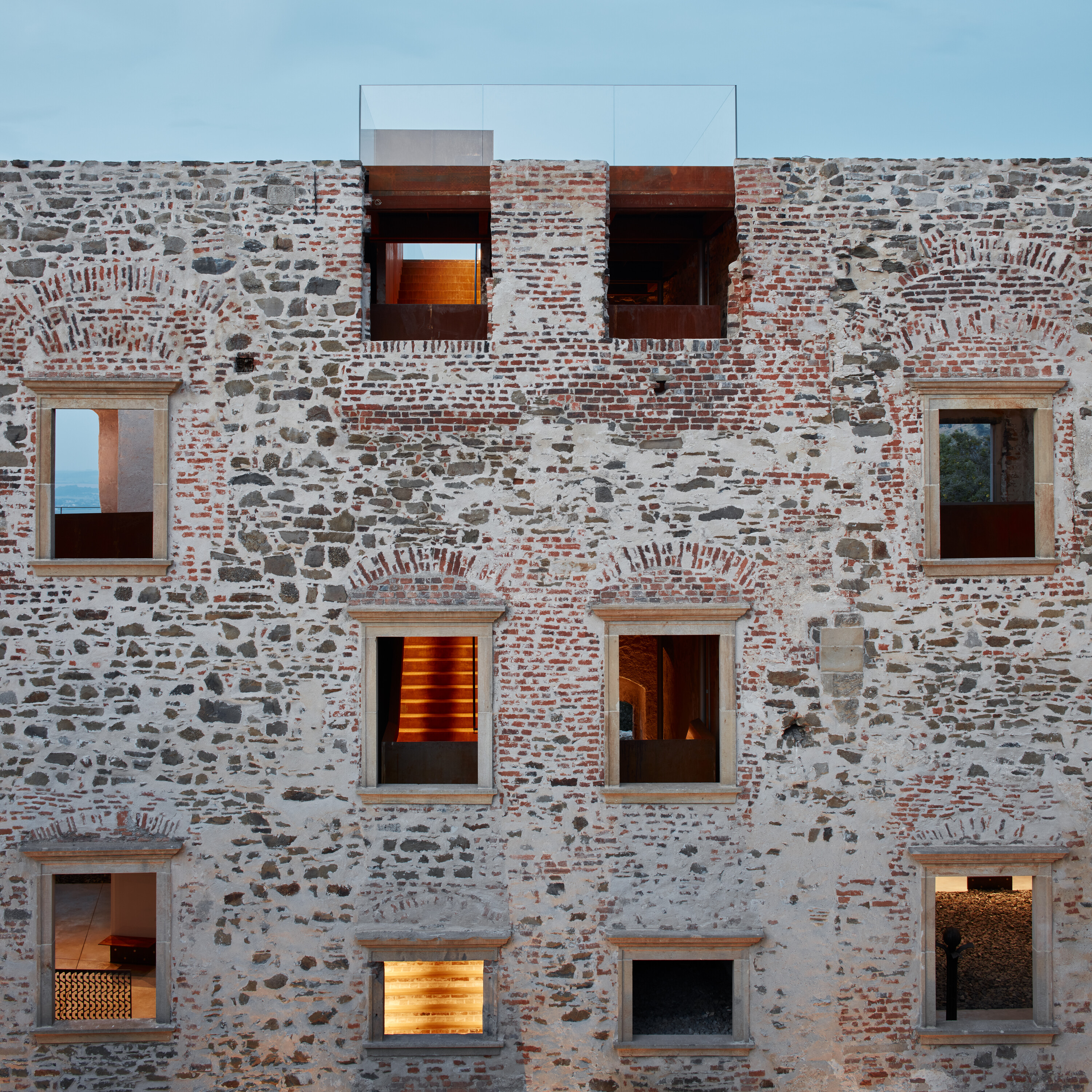

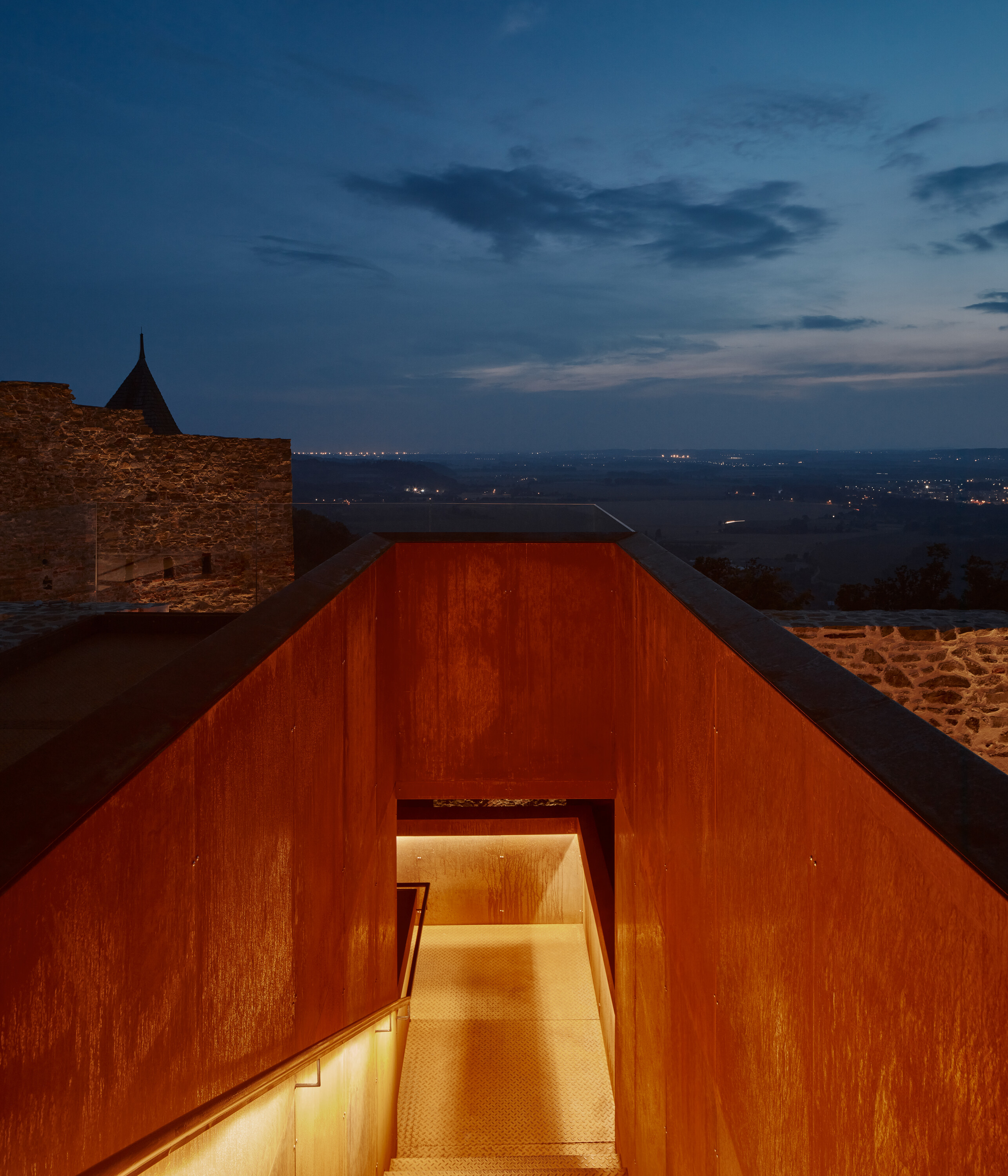

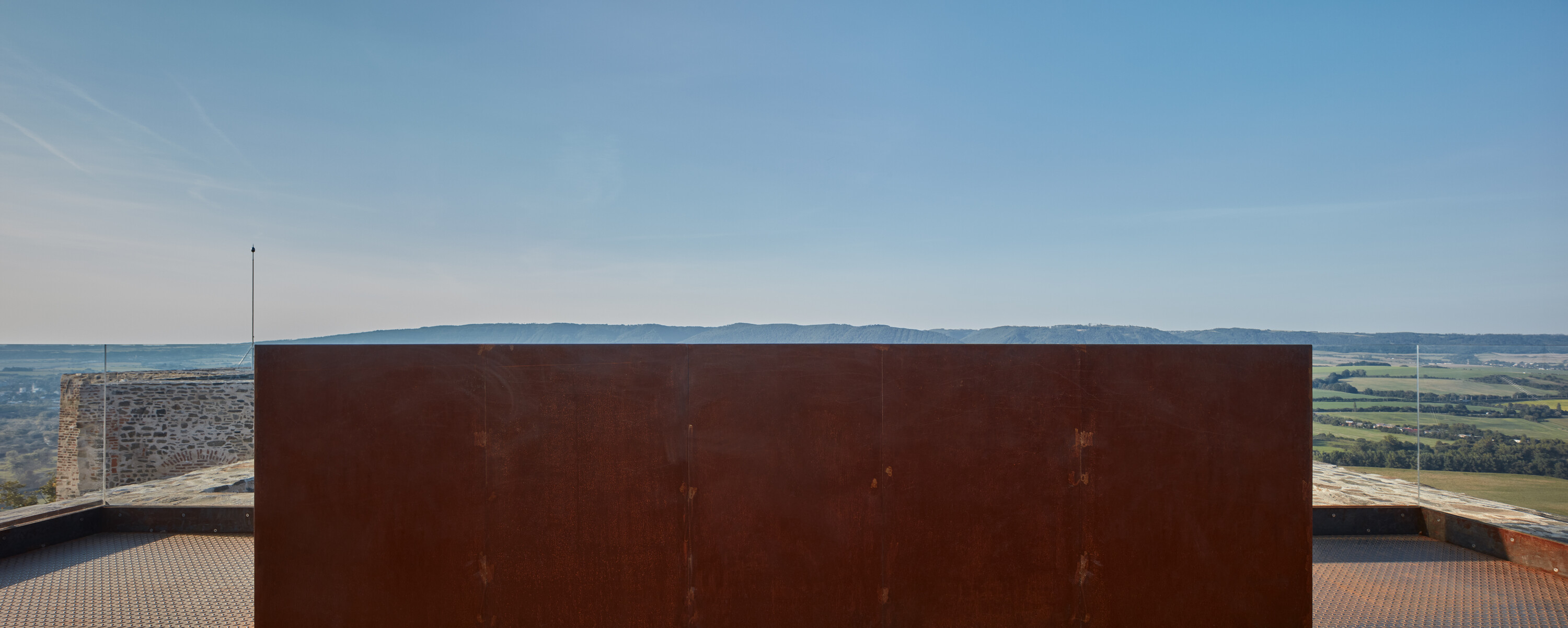

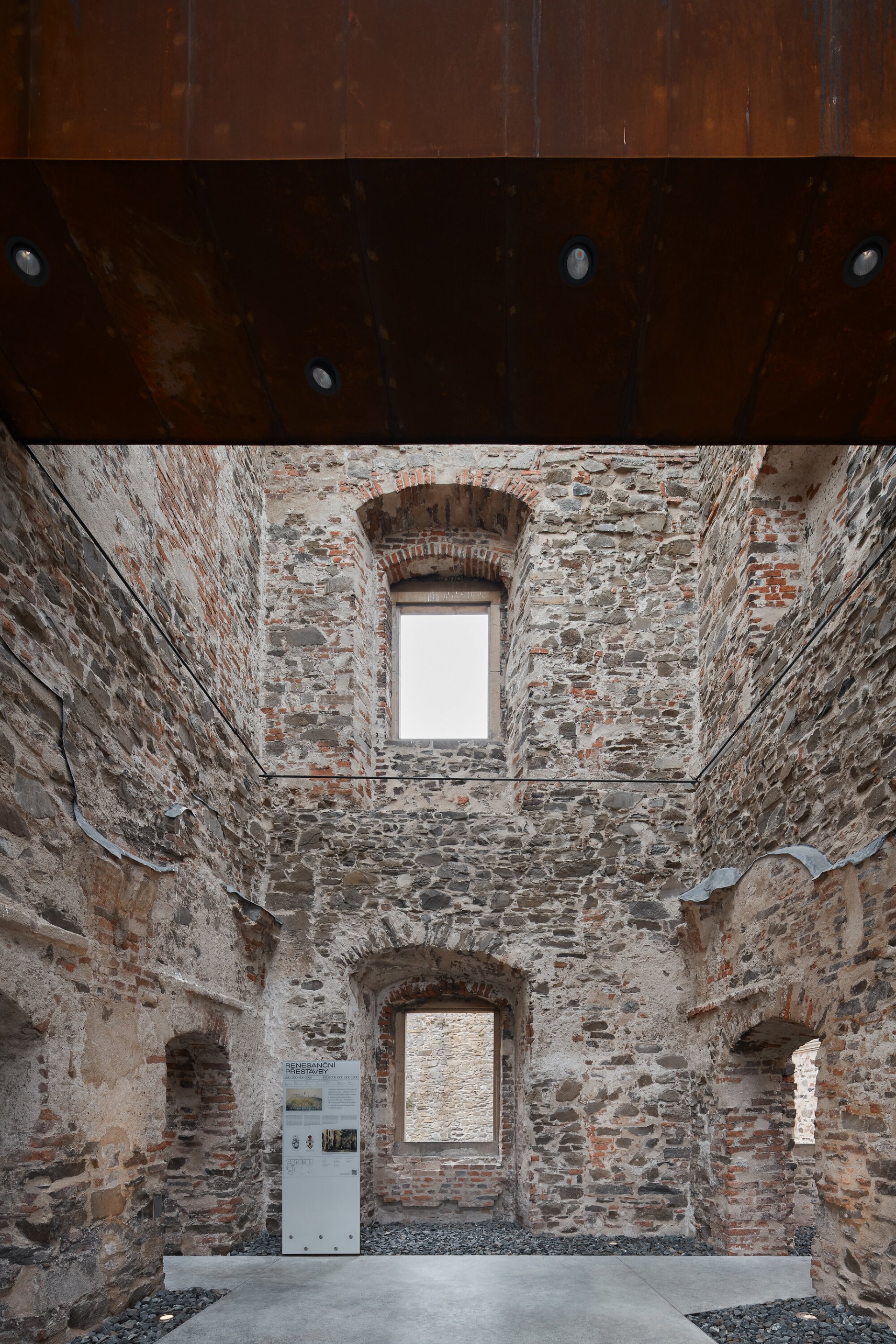

Nové konštrukcie sú vložené do úrovne druhého podlažia, v miestach pôvodného stropu. Vďaka prístupu do nových úrovní si návštevníci môžu zblízka pozrieť stavebné detaily pôvodného paláca. Z vyšších úrovní sa sa otvárajú výhľady do okolia hradu, návštevníci sa na niektorých miestach dostanú až nad korunu muriva paláca.

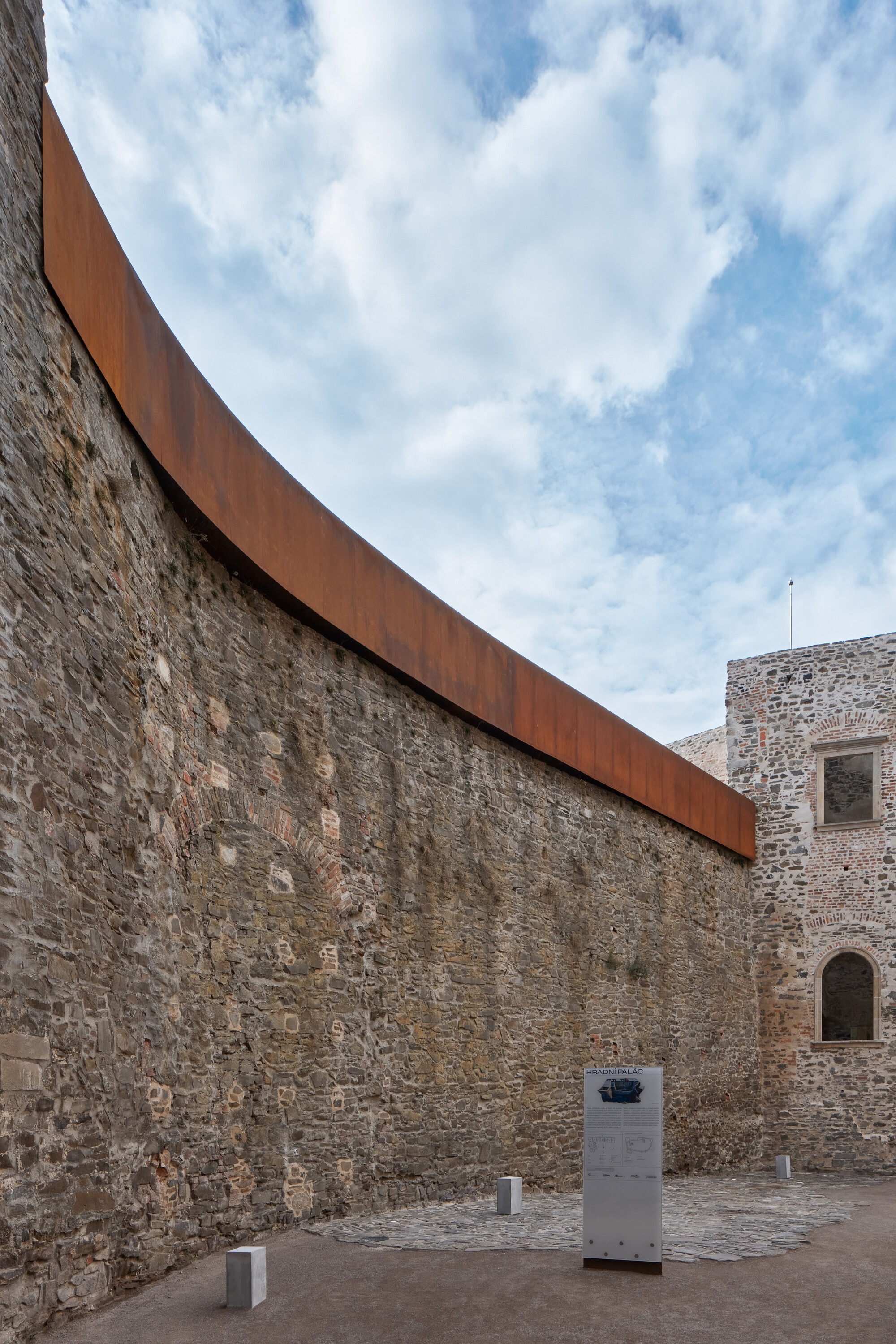

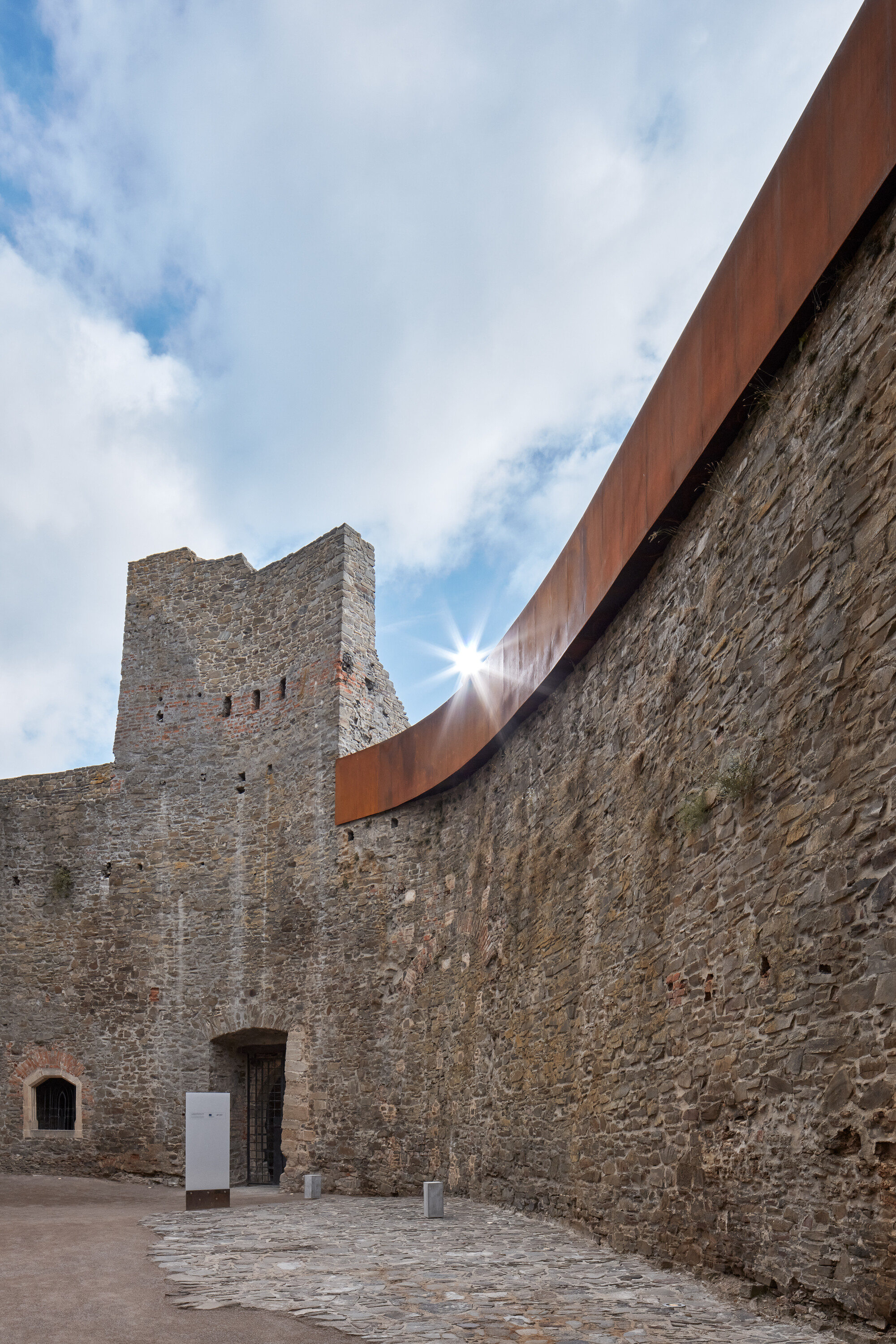

“Pro nově vkládané prvky byl zvolen corten. Důležitá je pro nás jak soudobost tohoto materiálu, tak skutečnost, že prošel procesem zvětrávání, zrání a skvěle komunikuje se zestárlými historickými stěnami. Corten je patinující ocel, jeho podstatou je železo. Fenomén uměleckého kovářství je s hradem Helfštýn tak úzce a silně spjatý, že použití železné konstrukce je v podstatě logickým výsledkem,” vysvetľujú architekti.

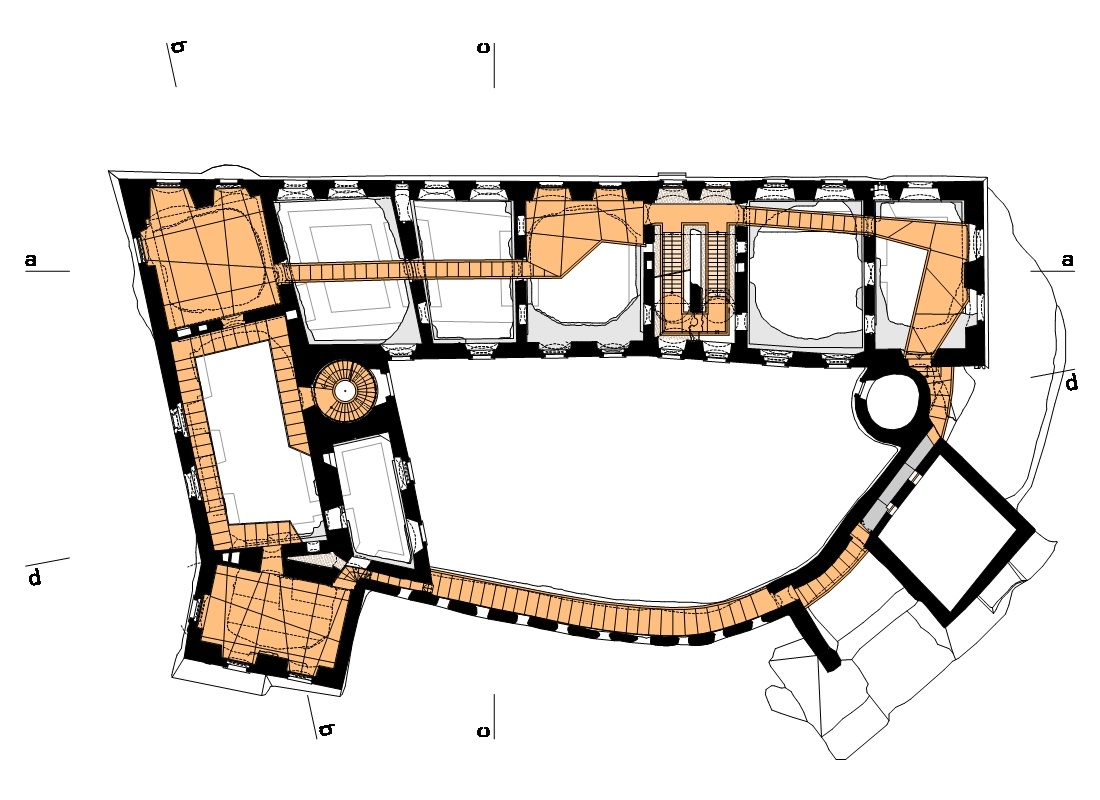

Pôdorys 2. P
Pôdorys 2. P

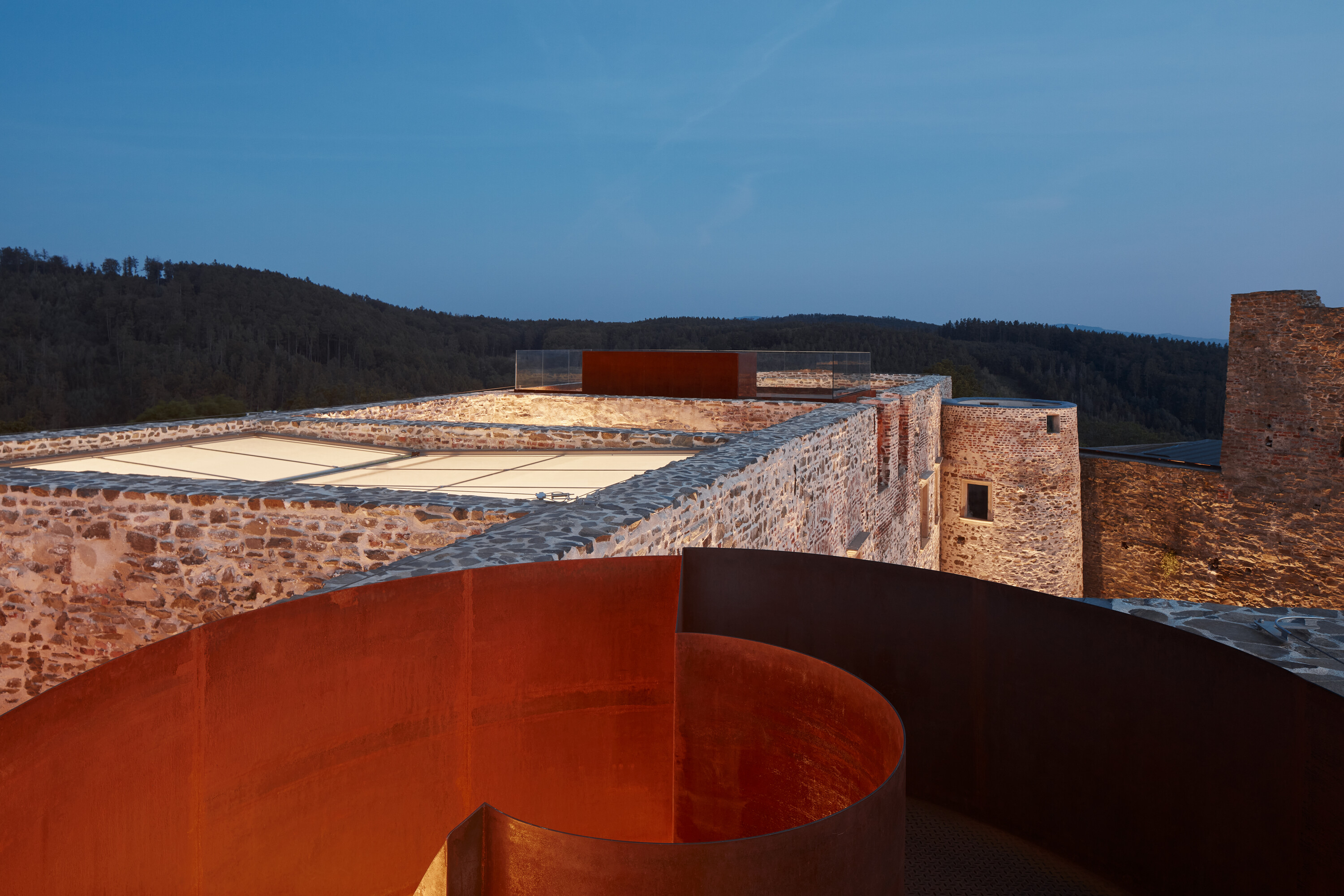

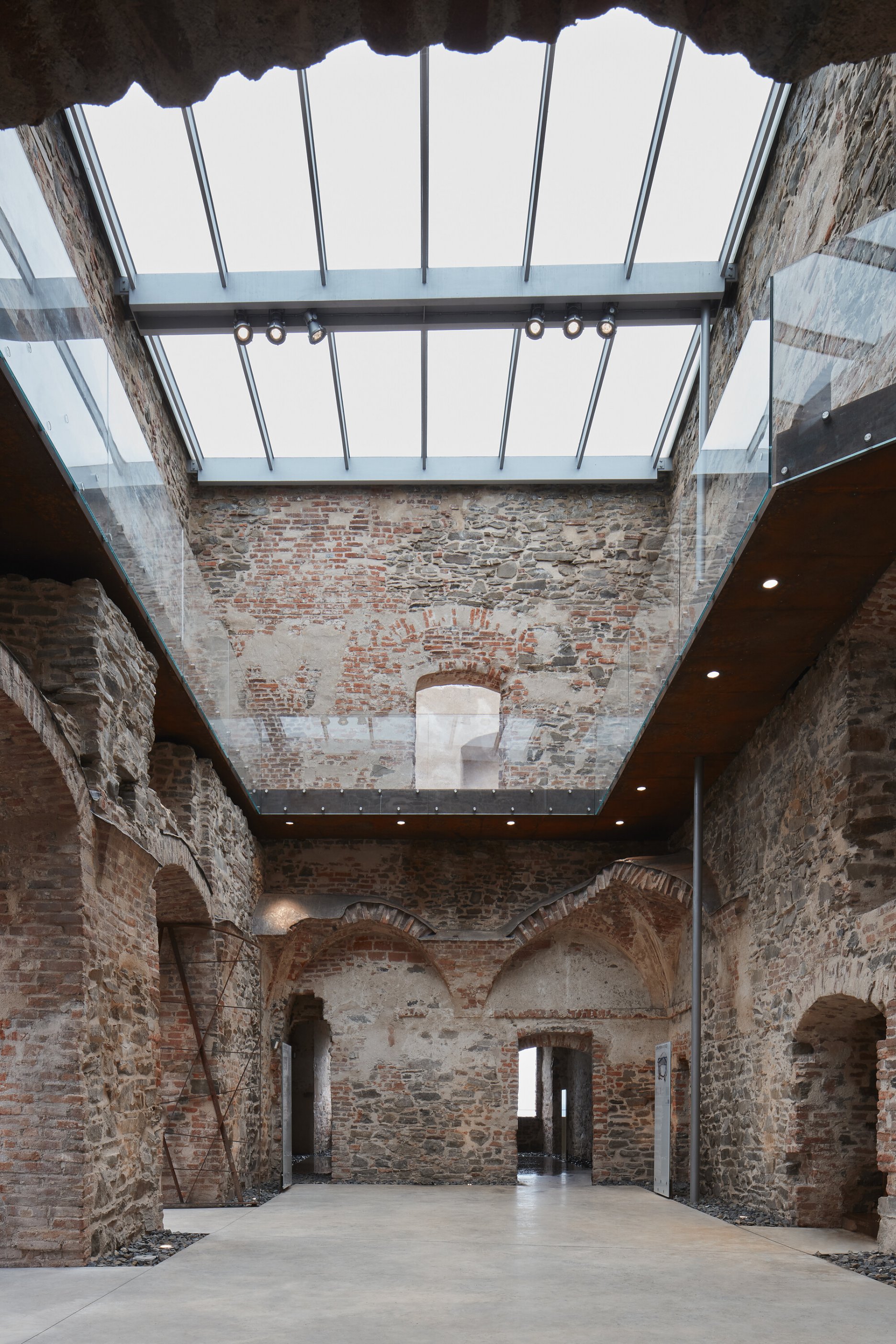

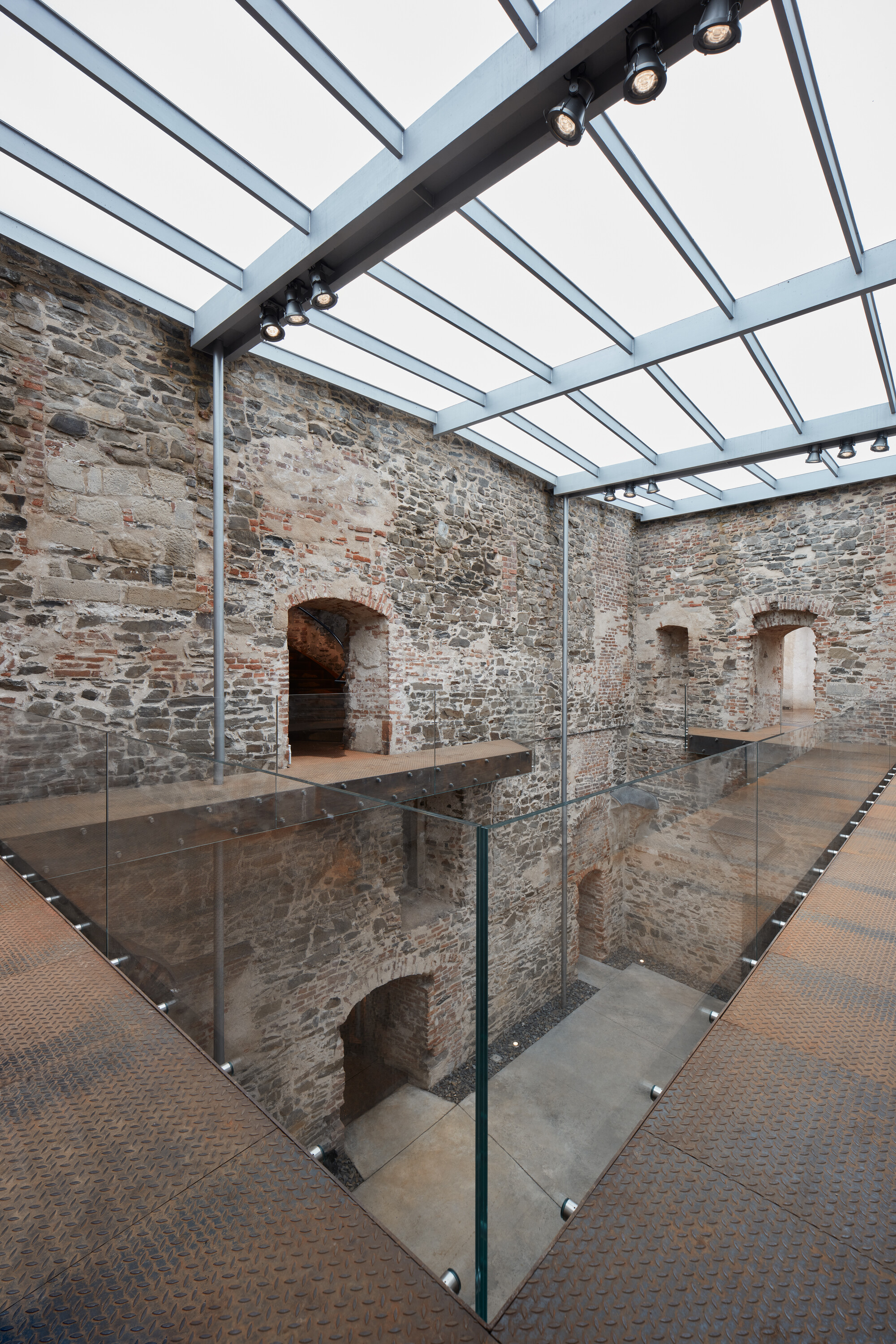

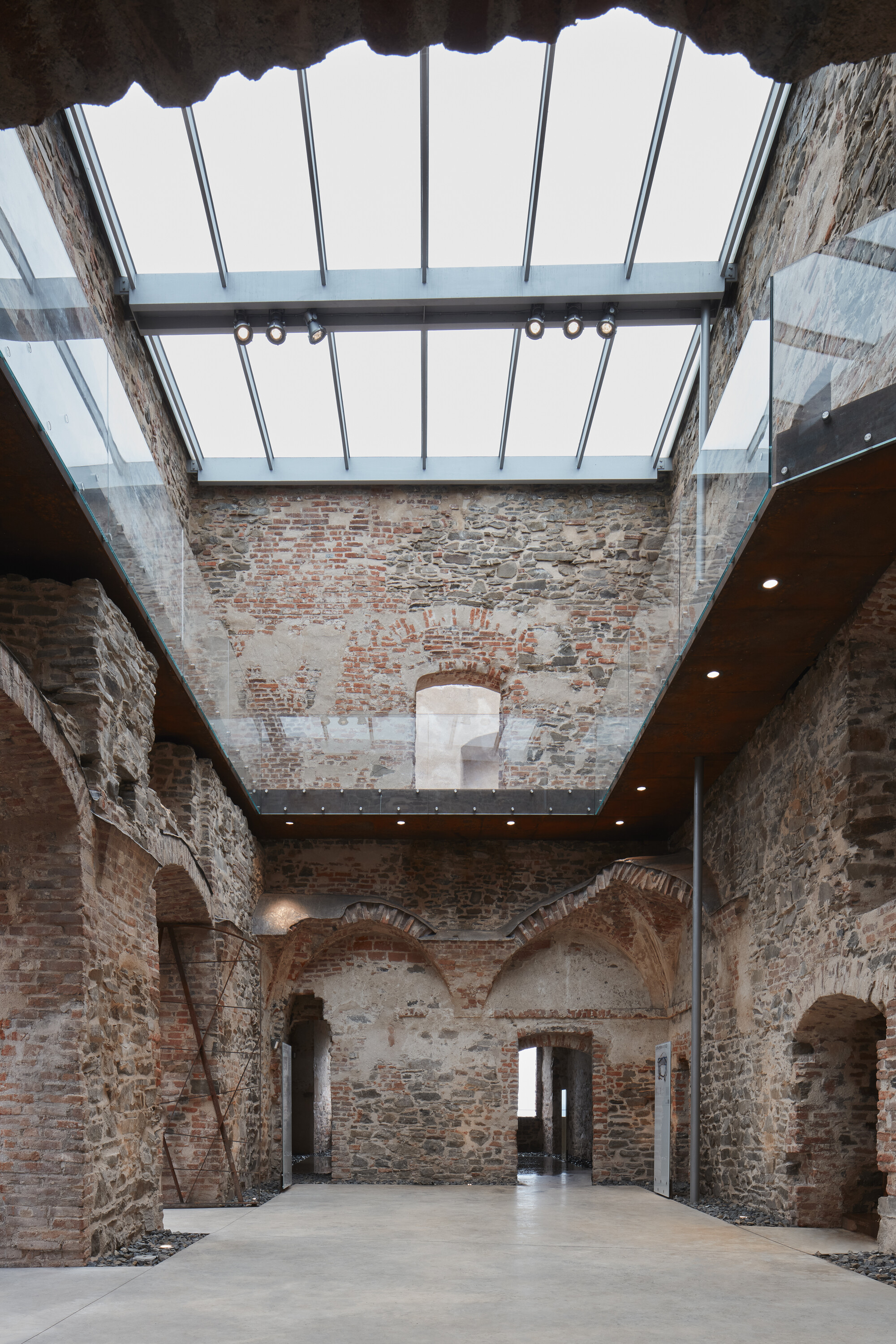

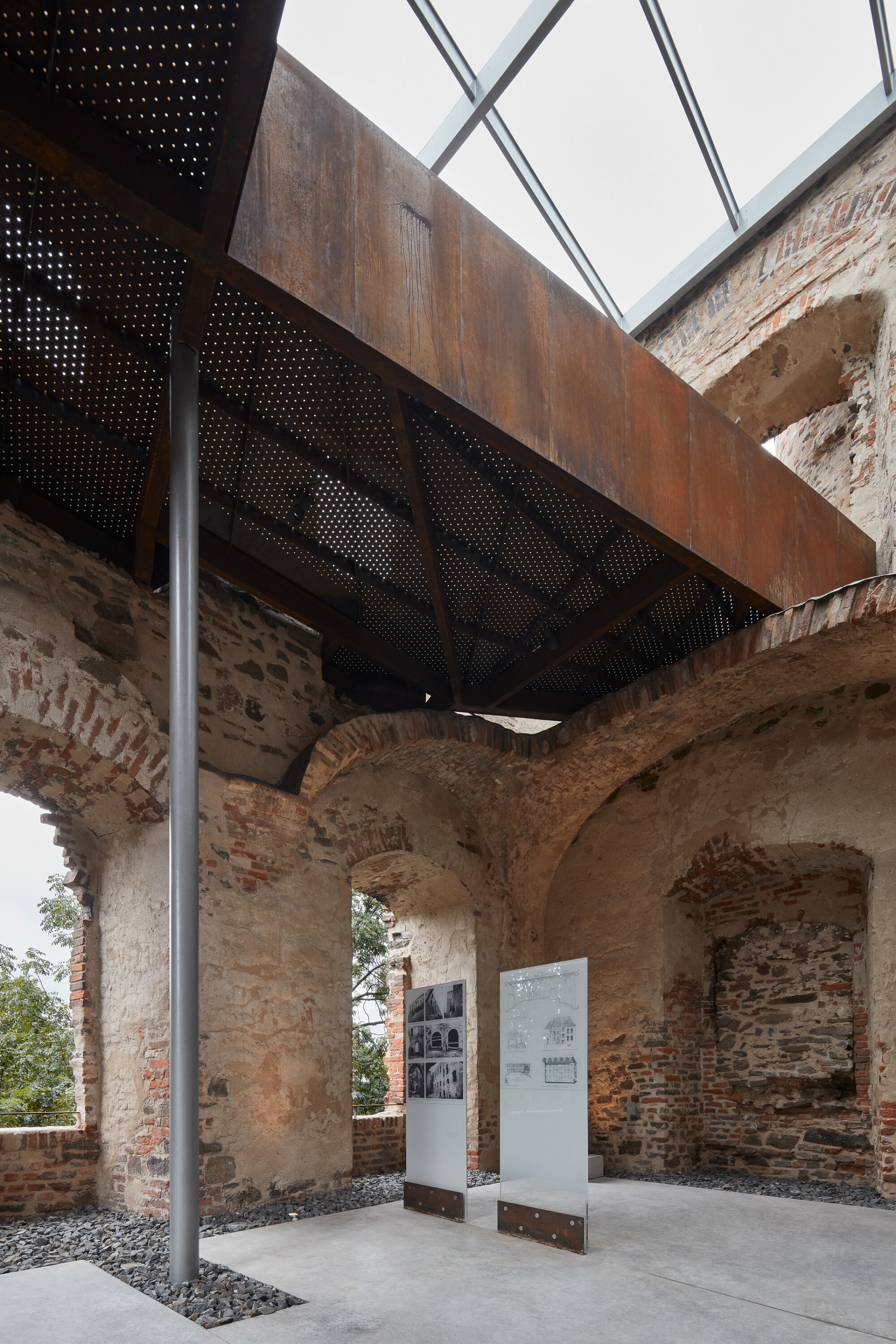

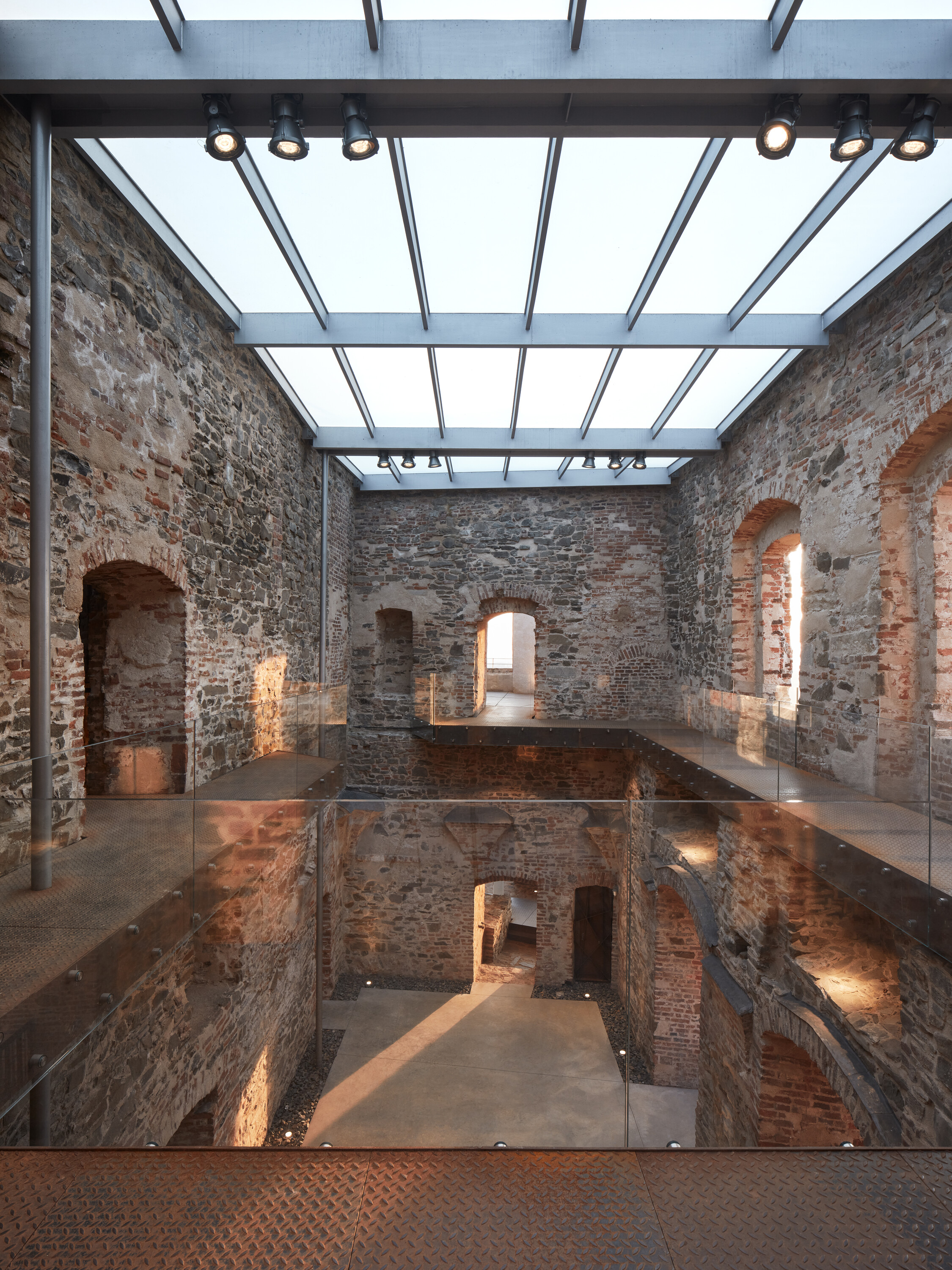

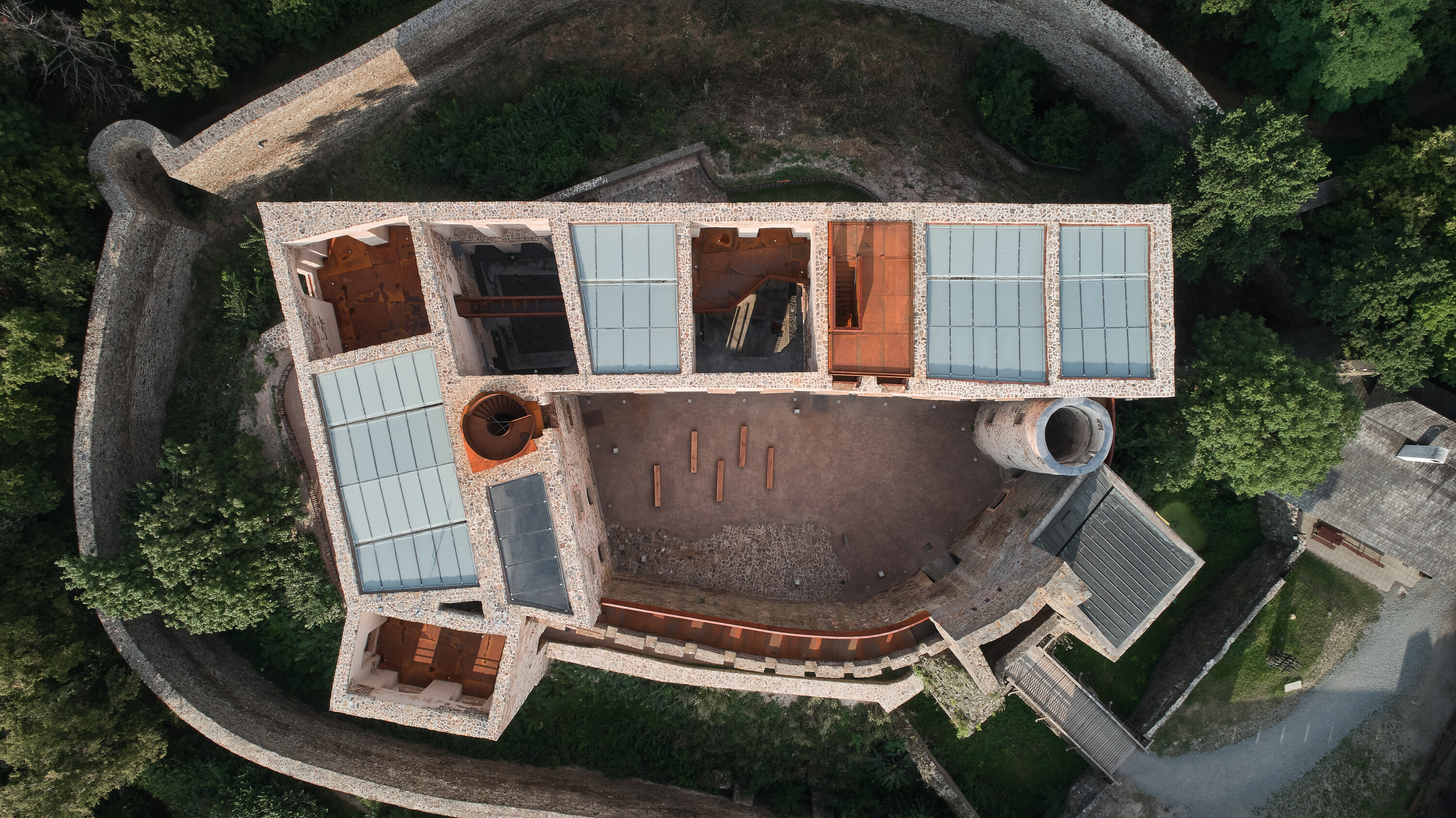

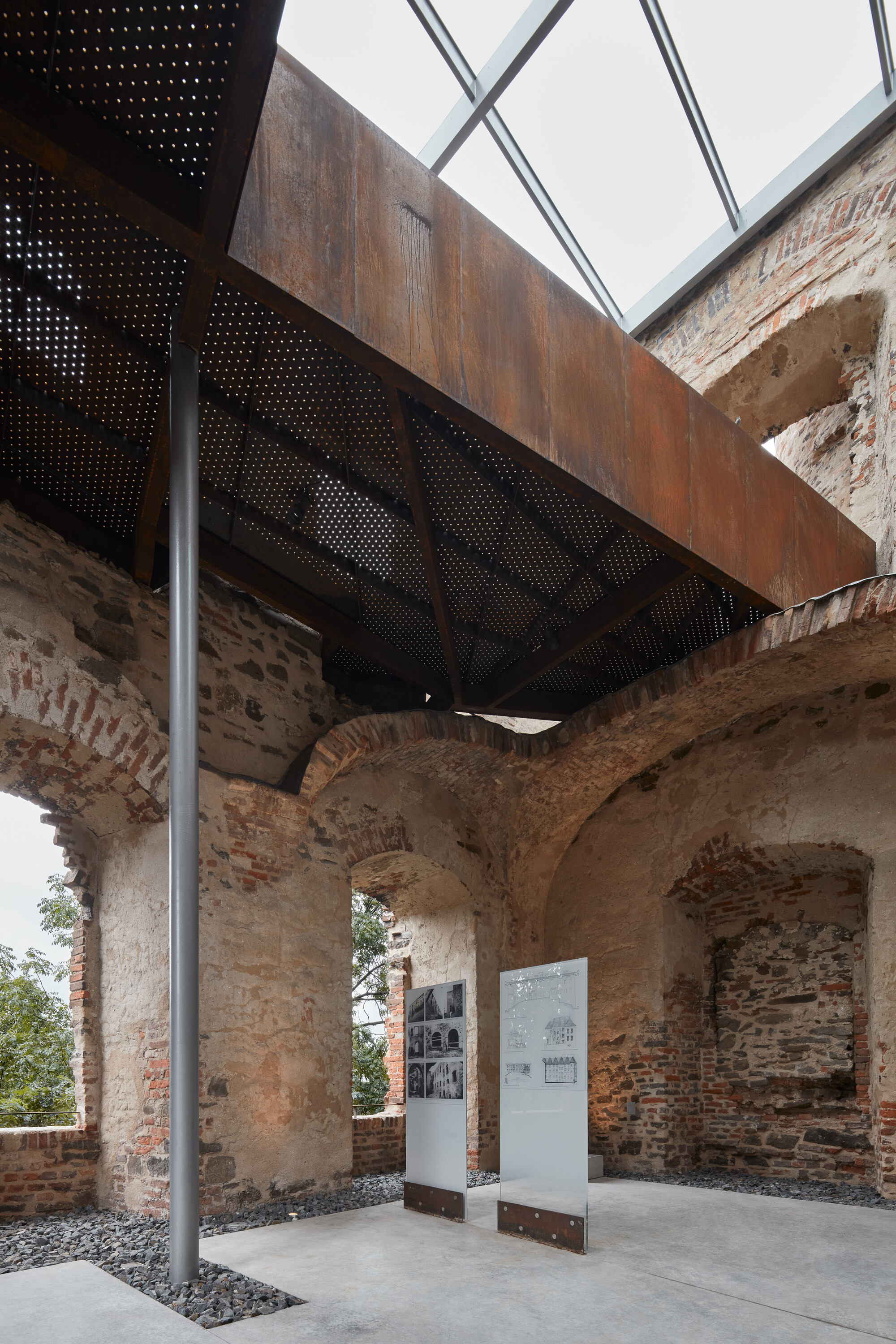

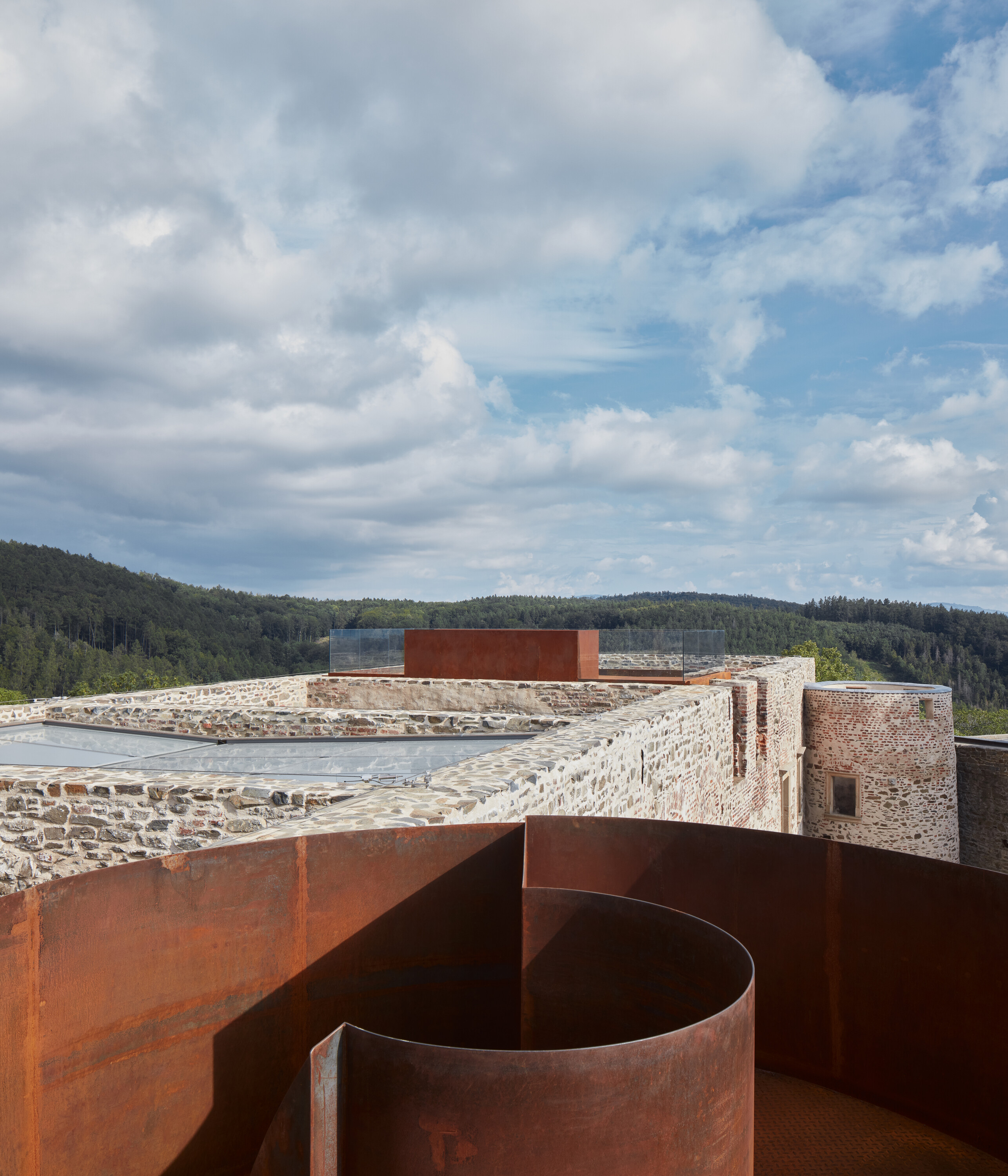

Presklená strecha


Nové prestrešenie je vsadené tesne pod korunu muriva. Pri voľbe materiálu hralo zásadnú úlohu vnímanie hradu ako torza, v ktorom má návštevník nad hlavou otvorenú oblohu. Horné svetlo vniká do hĺbky expozícií. Pieskovaný povrch skla zvolili architekti kvôli ideálnemu rozptýlenému svetlu a jednoduchej údržbe. Jedinou výnimkou je priestor kaplnky. Číre sklo otvára priestor priamo do neba.

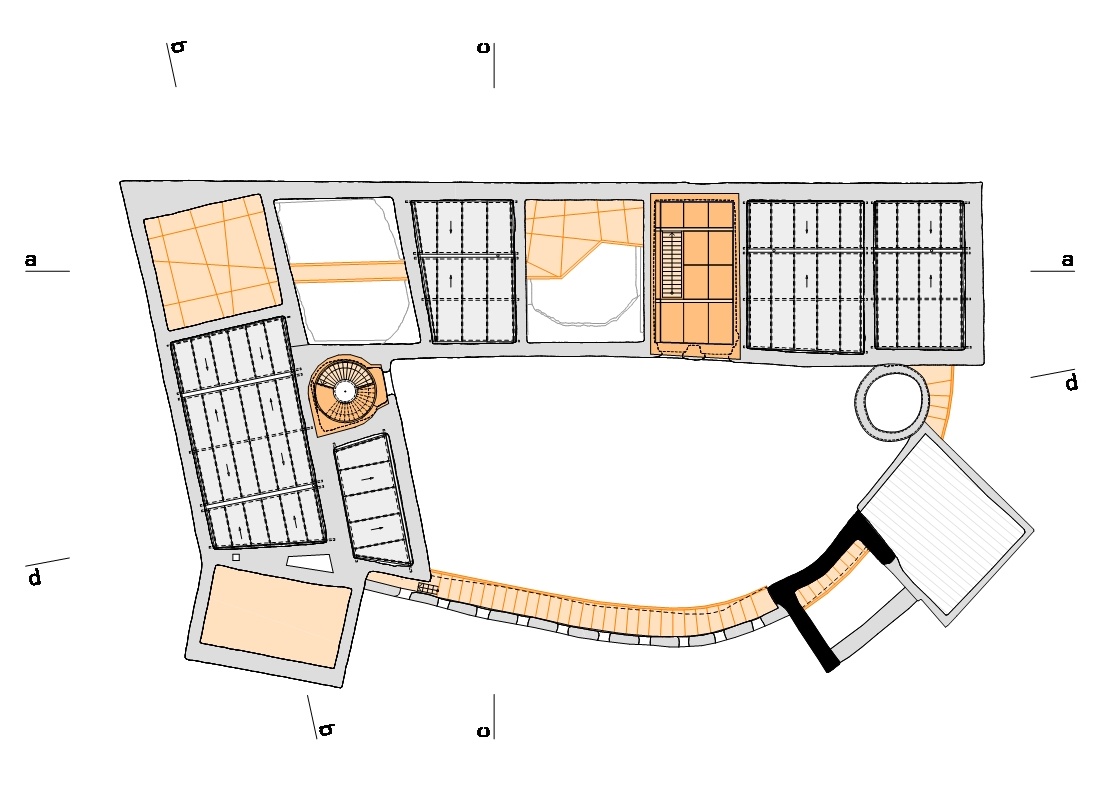

Pôdorys strechy
Pôdorys strechy

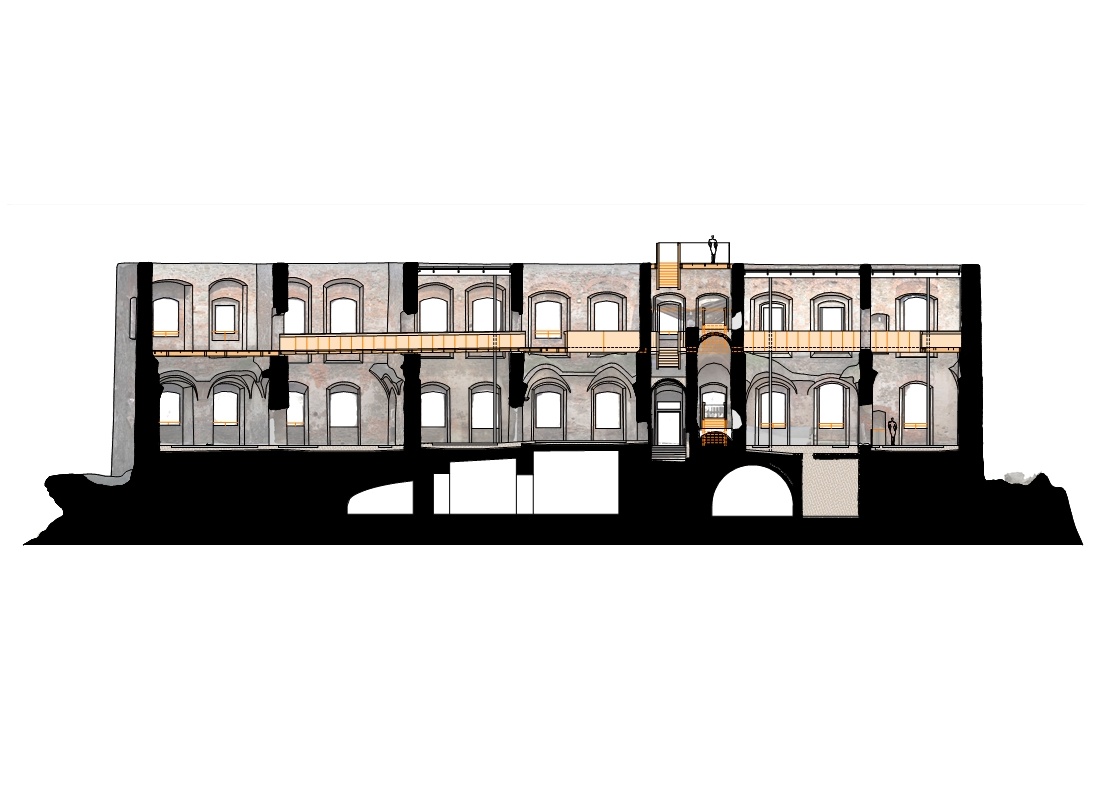

Rez A
Rez A

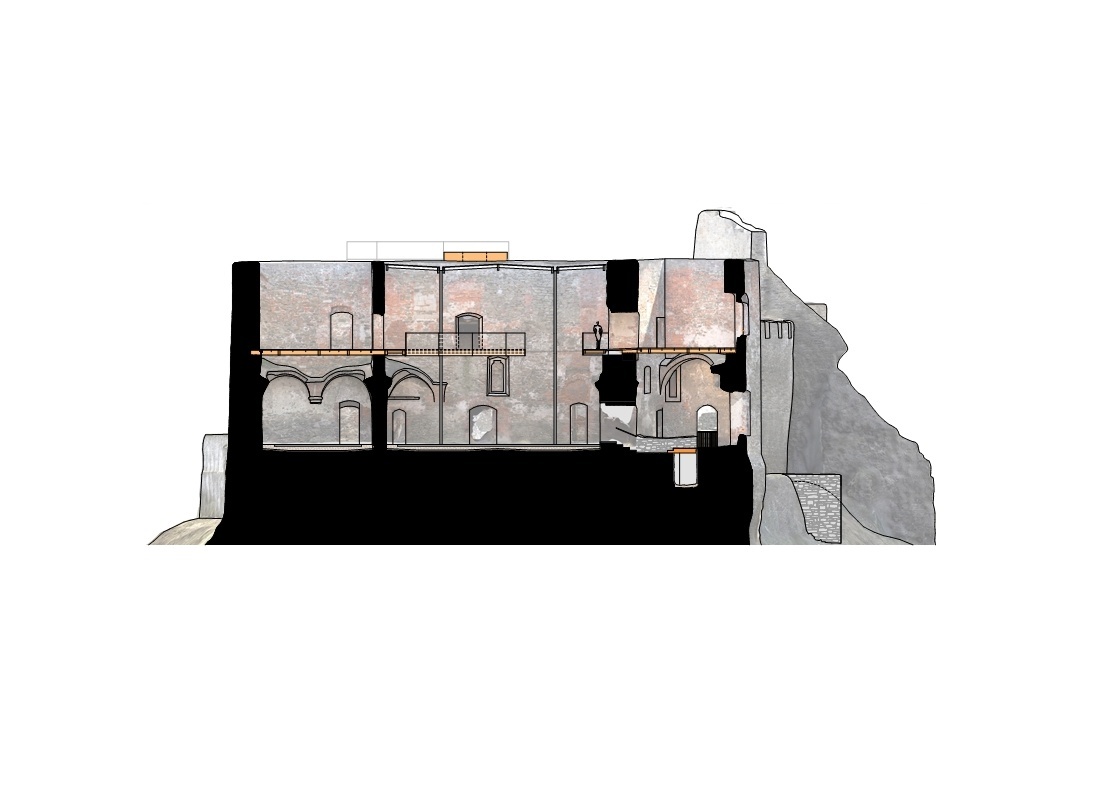

Rez B
Rez B

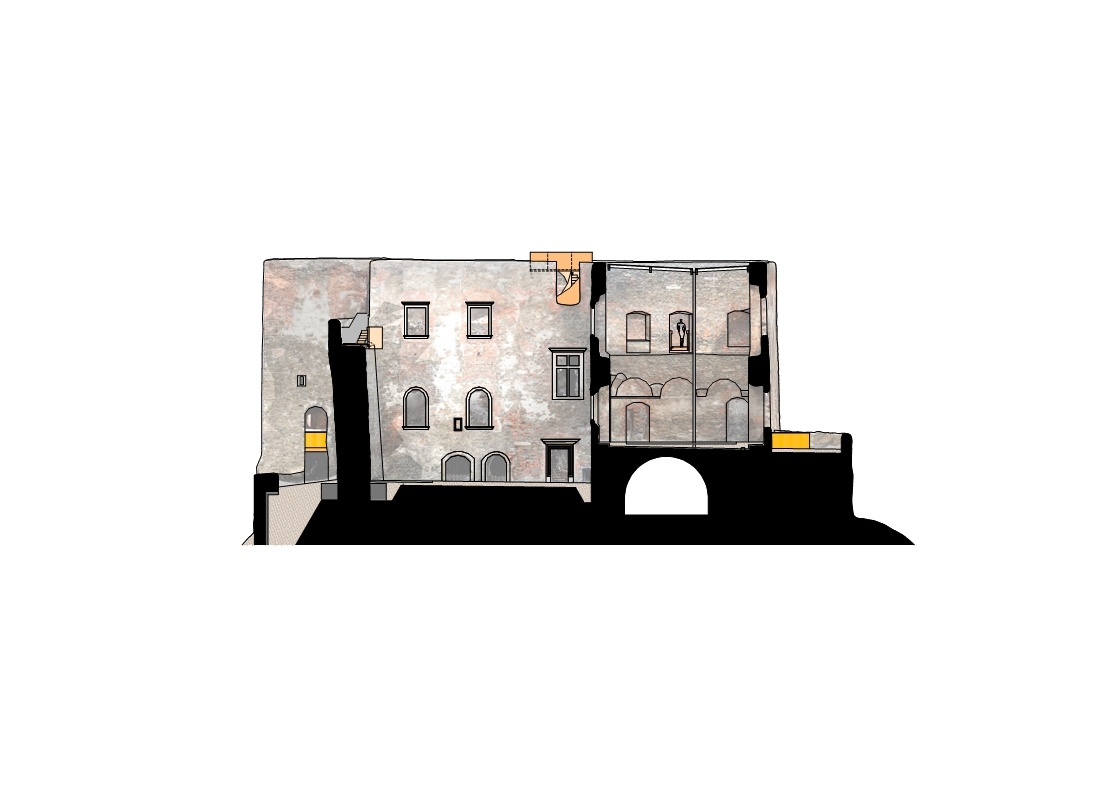

Rez C
Rez C

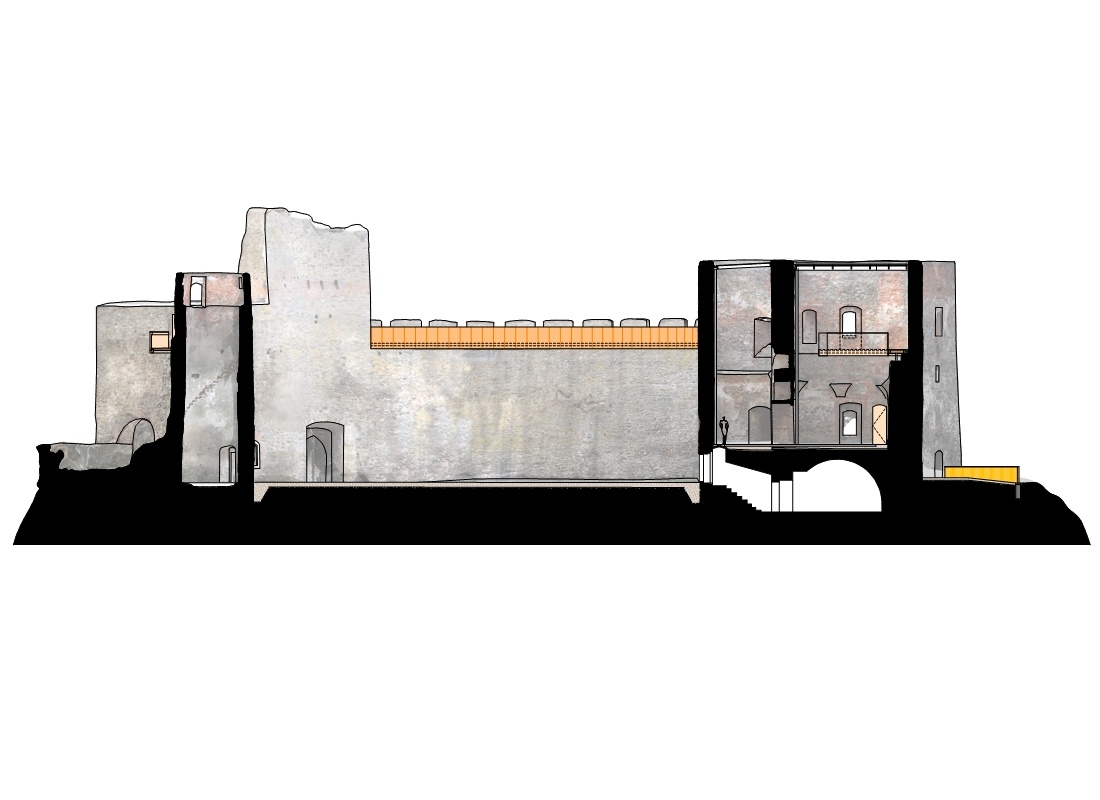

Rez D
Rez D


História a súčasnosť

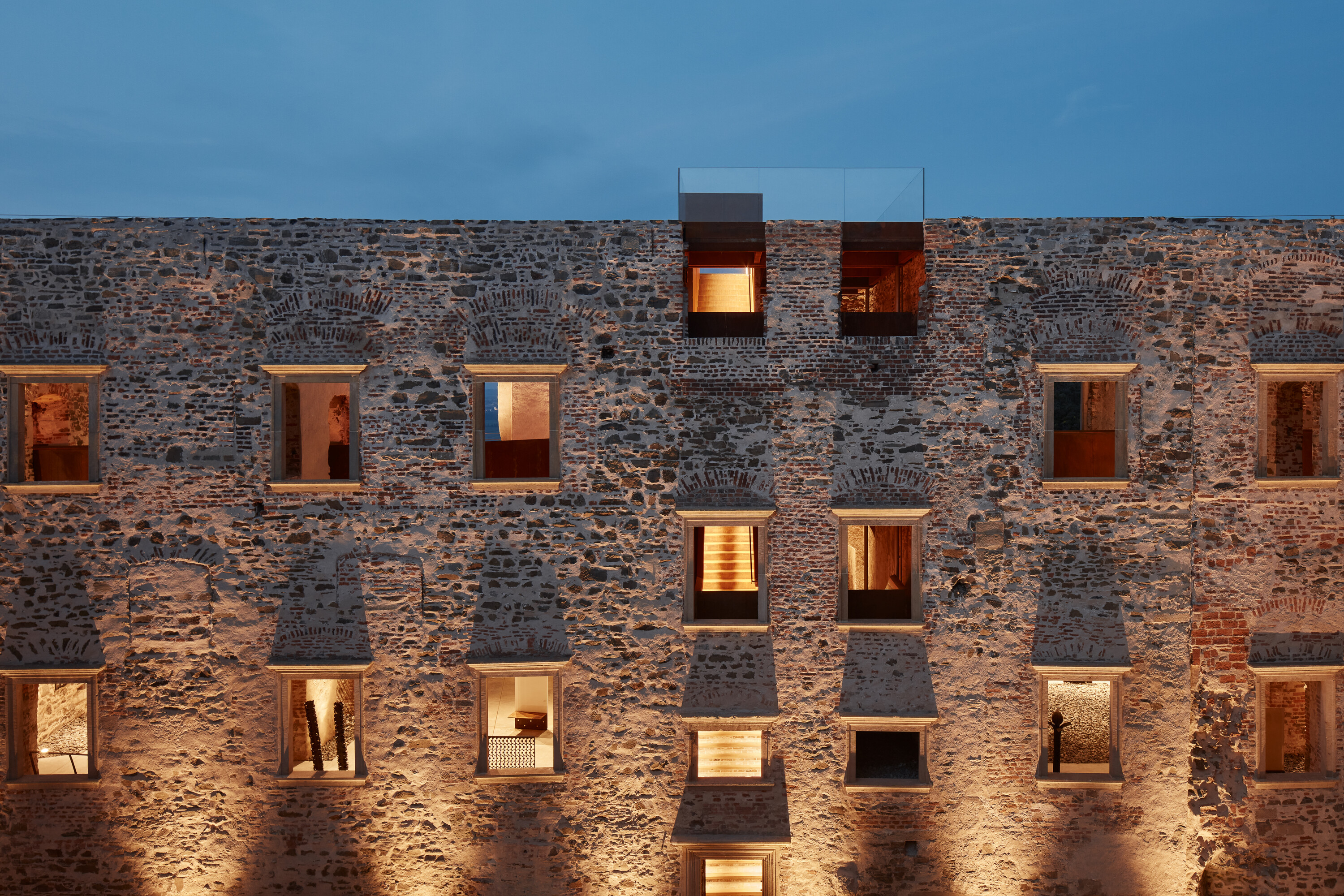

Celý proces rekonštrukcie prebiehal s rešpektom k historickému objektu a snahou o zachovanie jeho charakteru. V hradnom paláci vznikla nová prehliadková trasa. Umožňuje poznávať históriu stavby paláca a vďaka novým vyhliadkam v úrovniach pôvodných stropov, hradieb a strechy tiež krajinu v okolí hradu.

Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice
Foto: BoysPlayNice

Autor: atelier-r
Podklady: Linka
Fotografie: BoysPlayNice

Poloha diela

Miroslav Pospíšil
Akad. arch. Martin Karlík
