Rozhľadňa v lyžiarskom stredisku Kraličák (ČR)

Les smrekovcových stĺpov. Celoročne otvorená tridsaťpaťmetrová rozhľadňa v lyžiarskom stredisku Králičák.
Rozhľadňa v lyžiarskom stredisku Kraličák (ČR)
Autori: MgA. David KubikSpolupráca: Ing. Tomáš Fremr, Ph.D. (Statika), Ing. Ondřej Orság (Projekcia a realizácia)Investor: Ski KraličákZastavaná plocha: 18 m2Obostavaný objem: 630 m3Návrh: 2016 - 2017Realizácia: 2017 - 2018Adresa: Štvanice , Staré Město, Česká republikaPublikované: 27. február 2019

V lyžiarskom stredisku na rozhraní Čiech, Moravy a Poľska vyrástla nová rozhľadňa. Je výsledkom niekoľkoročnej spolupráce architektov so ski areálom. Tá začala už pred rokom 2012, kedy bol dokončený Après-ski bar Kraličák. Malé lyžiarske stredisko sa už stihlo na pomyselnú architektonickú mapu zapísať aj stavbou horského penziónu, ktorý v roku 2014 získal Grand prix Architektů v kategórii novostavieb. Aktuálna realizácia nesie rukopis ateliéru Martina Rajniša (Huť architektury). Smrekovcová guľatina - hlavný konštrukčný prvok - nadväzuje na vertikalitu štíhlych kmeňov okolitých stromov. Stavba sa zaradila medzi vydarené príklady z viac ako stovky vyhliadkových veží realizovaných na území Českej republiky od roku 2013.

Lokalita

Vyhliadková veža stojí v najvyššom bode medzi osadami Hynčice pod Sušinou a Stříbrnice - na vrchu Štvanice (866 m.n.m.). Medzi zjazdovkami, v pomyselnom strede lyžiarskeho areálu. Kulisu tvorí dramatická, rozľahlá krajina. Na jednej strane sa otvára výhľad na takmer celé Jeseníky, na druhej strane horizont ohraničuje husto zalesnené úbočie Králického Sněžníka, kde pramení rieka Morava.

Zadanie

Úlohou architektov bolo navrhnúť celoročne otvorenú, tridsaťpať metrov vysokú rozhľadňu neďaleko hornej stanice lanovky. “Věž zde stojí jako sebevědomý štíhlý kulatý obelisk. Bod uprostřed. Při konstruování jsme hledali úsporná, racionální řešení, která by byla odpovědí na zadání,” vysvetľuje architekt.

Architektúra

Výsledkom je jednoduchá konštrukčná schéma - štíhla vertikála kotvená lanami. Základ nosnej konštrukcie tvoria päťmetrové segmenty smrekovcovej guľatiny, ktoré nesú oceľové rámy zavetrené tiahlami. “Materiál je zde použitý více méně tak, jak stojí všude okolo,” vysvetľuje David Kubík. Navzájom prepojené opracované kmene vynášajú vyhliadkovú podestu, ktorá je proti vetru chránenú bezpečnostným sklom. Na vonkajšiu konštrukciu je zavesené špirálové drevené schodisko, ktoré ako kyvadlo vyrovnáva nápory vetra. Po 152 schodoch vystúpite až nad koruny okolitých stromov. Nad vami budú len signálne svetlá a veterná ružica.

Konštrukcia

Dimenzovanie stavby nebolo jednoduché, bolo treba počítať so silným vetrom, snehom a námrazou. Guľatina je vždy po piatich metroch priskrutkovaná cez oceľový styčník na stužujúci polygón. V týchto miestach sú napojené aj jednotlivé tiahla. Vodorovné a torzné sily zachytávajú oceľové laná kotvené do pätiek vzdialených pätnásť metrov od rozhľadne.   Smrekovcové drevo je odolné voči vplyvom poveternostných podmienok. Navyše v tomto prípade je použitá tlaková impregnácia, drevo nie je v kontakte so zemnou vlhkosťou. “Věříme, že zde rozhledna vydrží minimálně 30 let,” dodáva na záver architekt.

Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice
Foto: Boysplaynice

Technická špecifikácia

  • ŽB základy - betón C30 / 37
  • Mikropilóty - oceľové trubky s priemerom 89 mm a 109 mm (oceľ S355), koreň s priemerom 200 mm a 300 mm
  • Hlavné stĺpy veže a odpočívadla - smrekovcová guľatina (C24), tlakovo impregnovaná, priemer cca 280 mm
  • Drevené nosné prvky schodiska, nosné prvky presklenej vyhliadky a ostatné nosné prvky vyhliadky - hoblované smrekovcové hranoly (C24)
  • Oceľové prvky nosnej konštrukcie veže a odpočívadla - oceľ S355 J2, žiarovo zinkovaná
  • Spojovací materiál  pevnostnej triedy 8.8 (žiarové zinkovanie)
  • Vonkajšie nosné laná - pozinkované oceľové laná s priemerom 20 mm CS818 - 1960 MPa, kombinácia systémových a atypických koncoviek z ocele S355 J2
  • Sklenené tabule v hliníkových rámoch, sklo kalené / Connex
  • Obklad stien odpočívadla a podlaha odpočívadla - smrekovcové dosky
  • Strešný plášť (okrem presklenej plochy) - jednoplášťová strecha s fóliovou izoláciou a štrkom

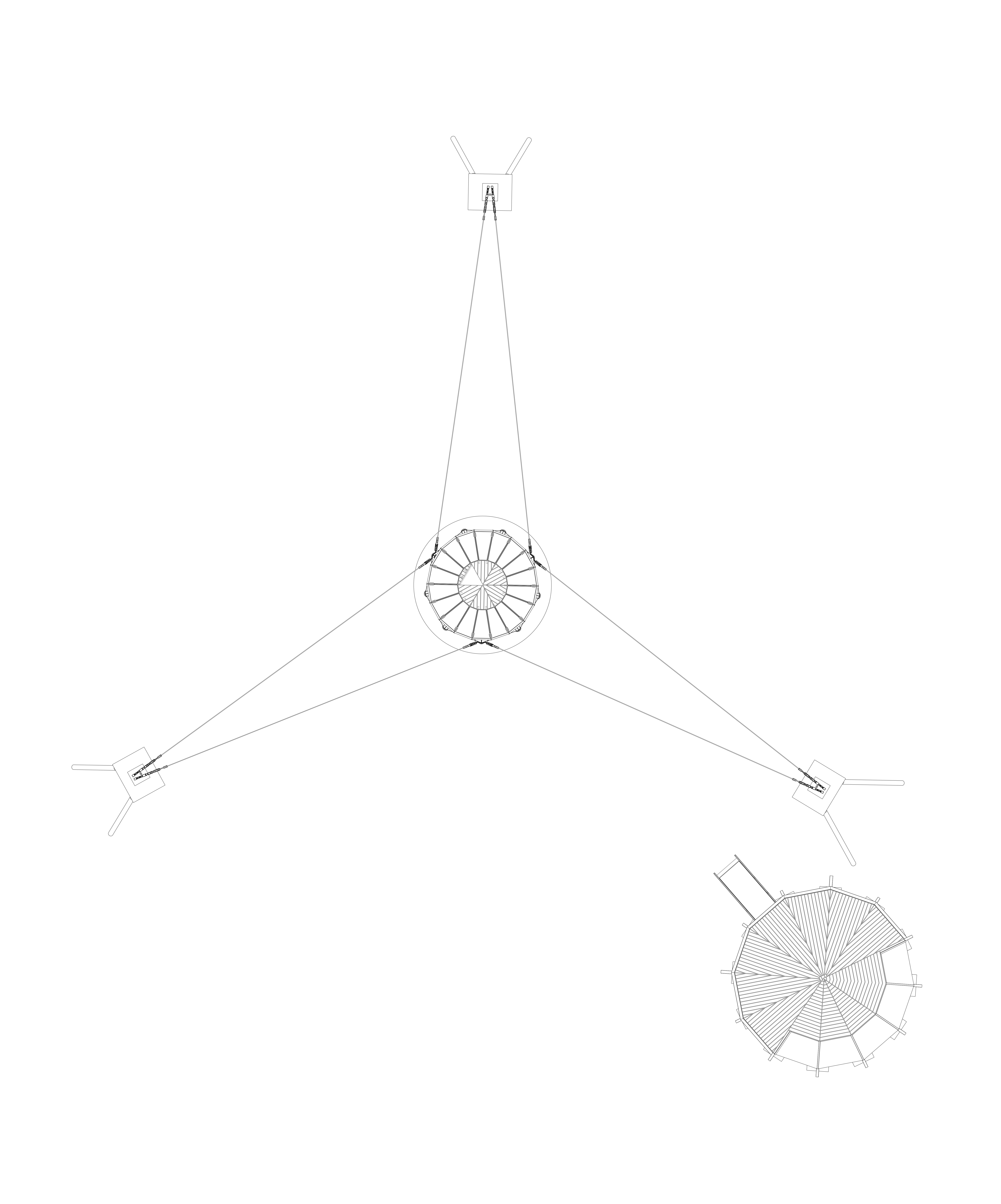

Situácia
SituáciaAutor: Taros Nova

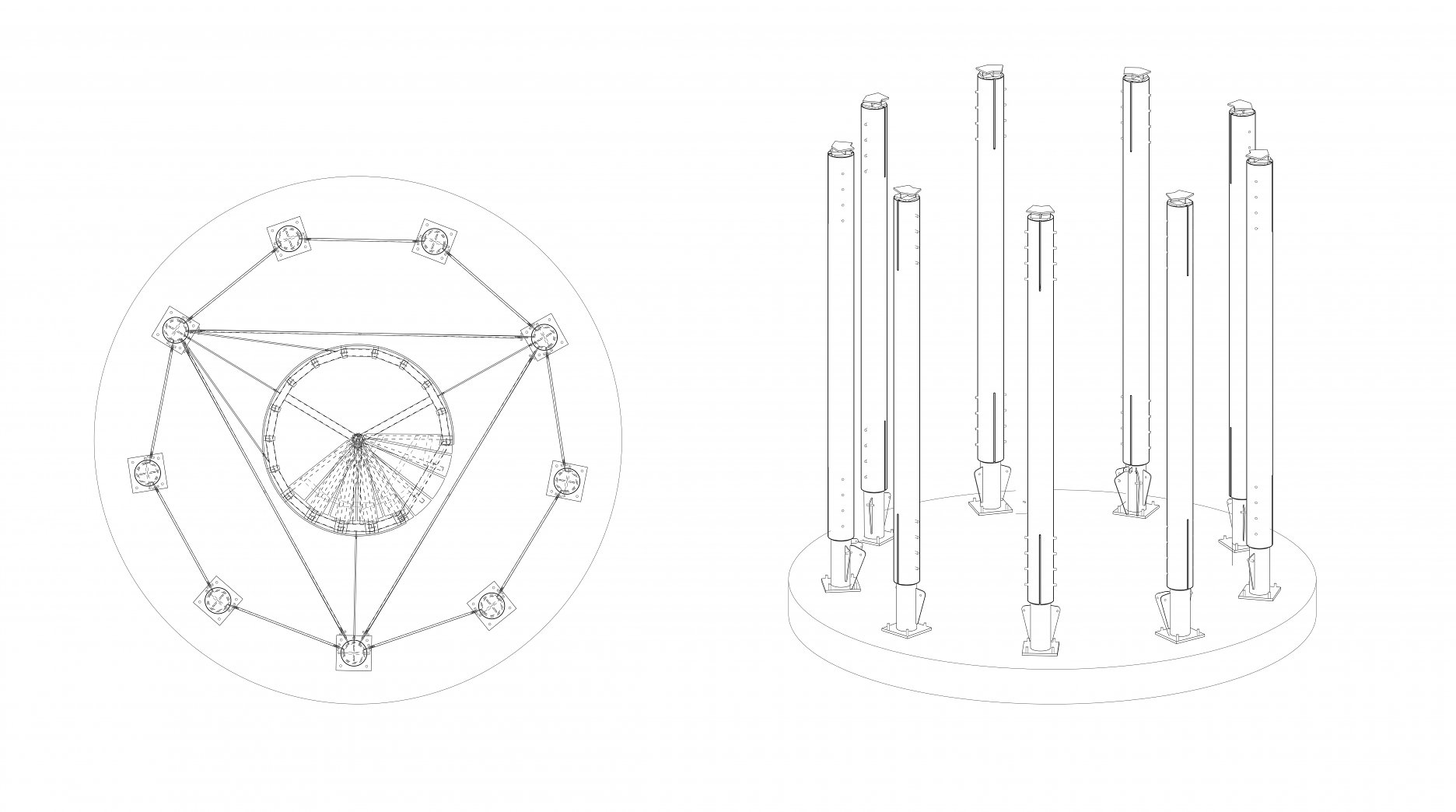

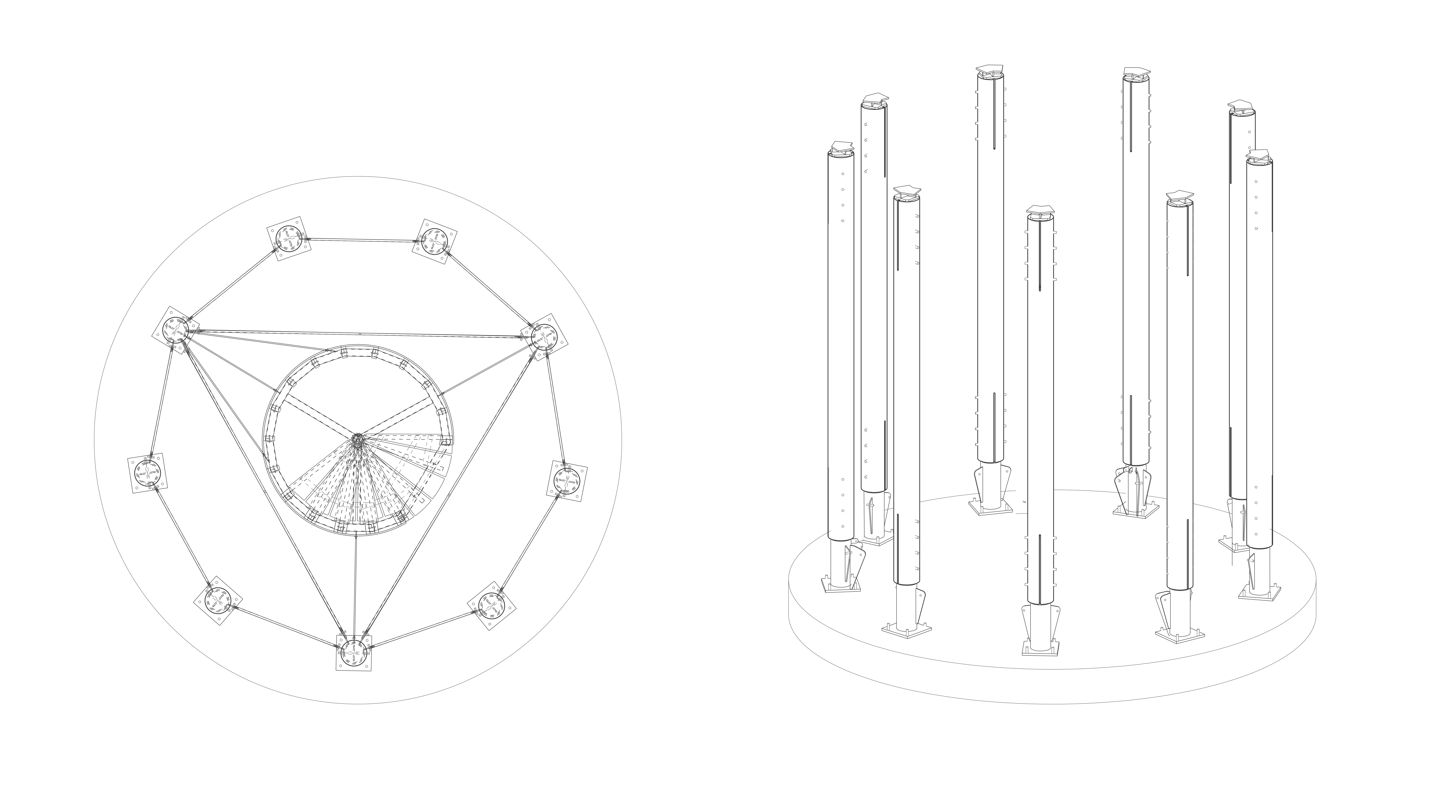

Základy
ZákladyAutor: Taros Nova

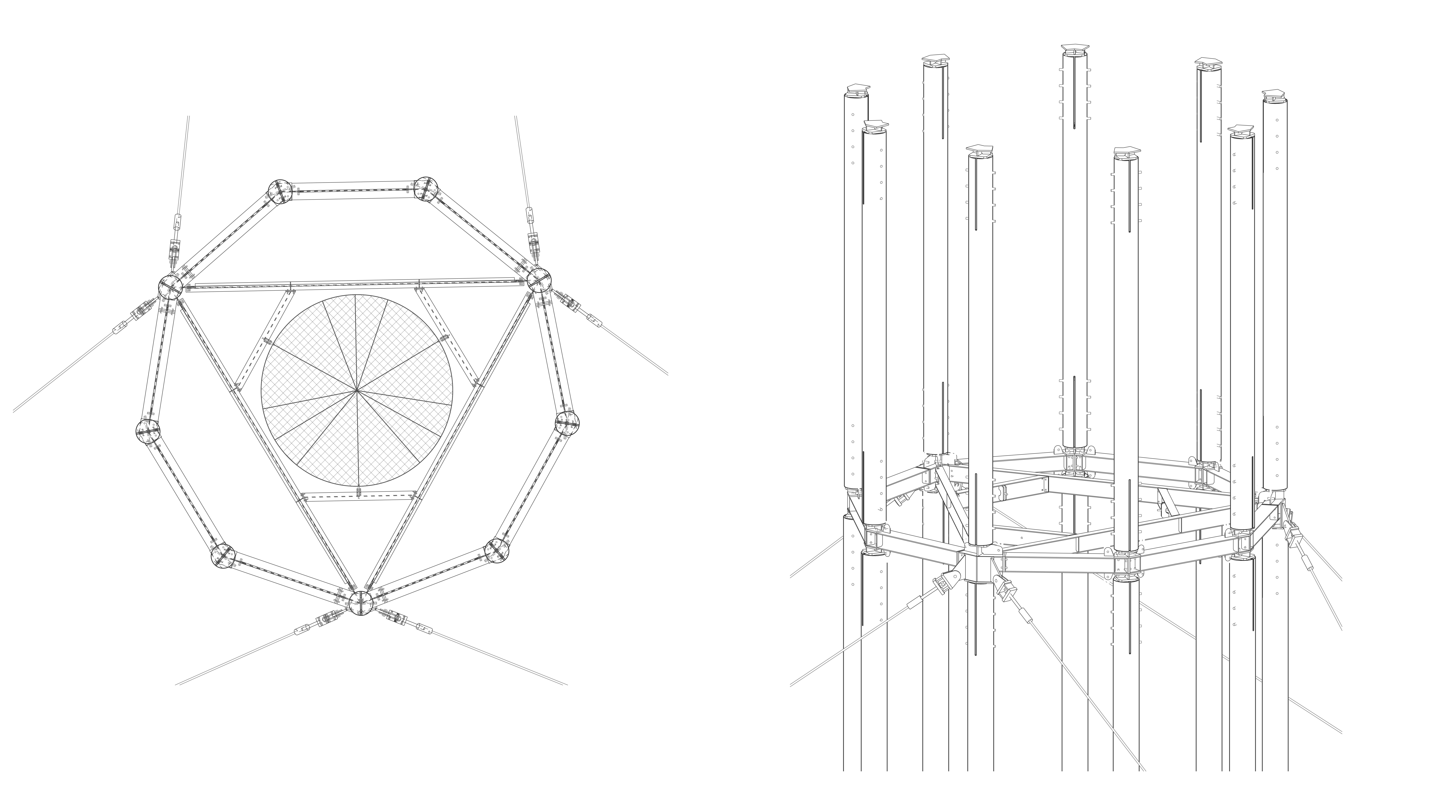

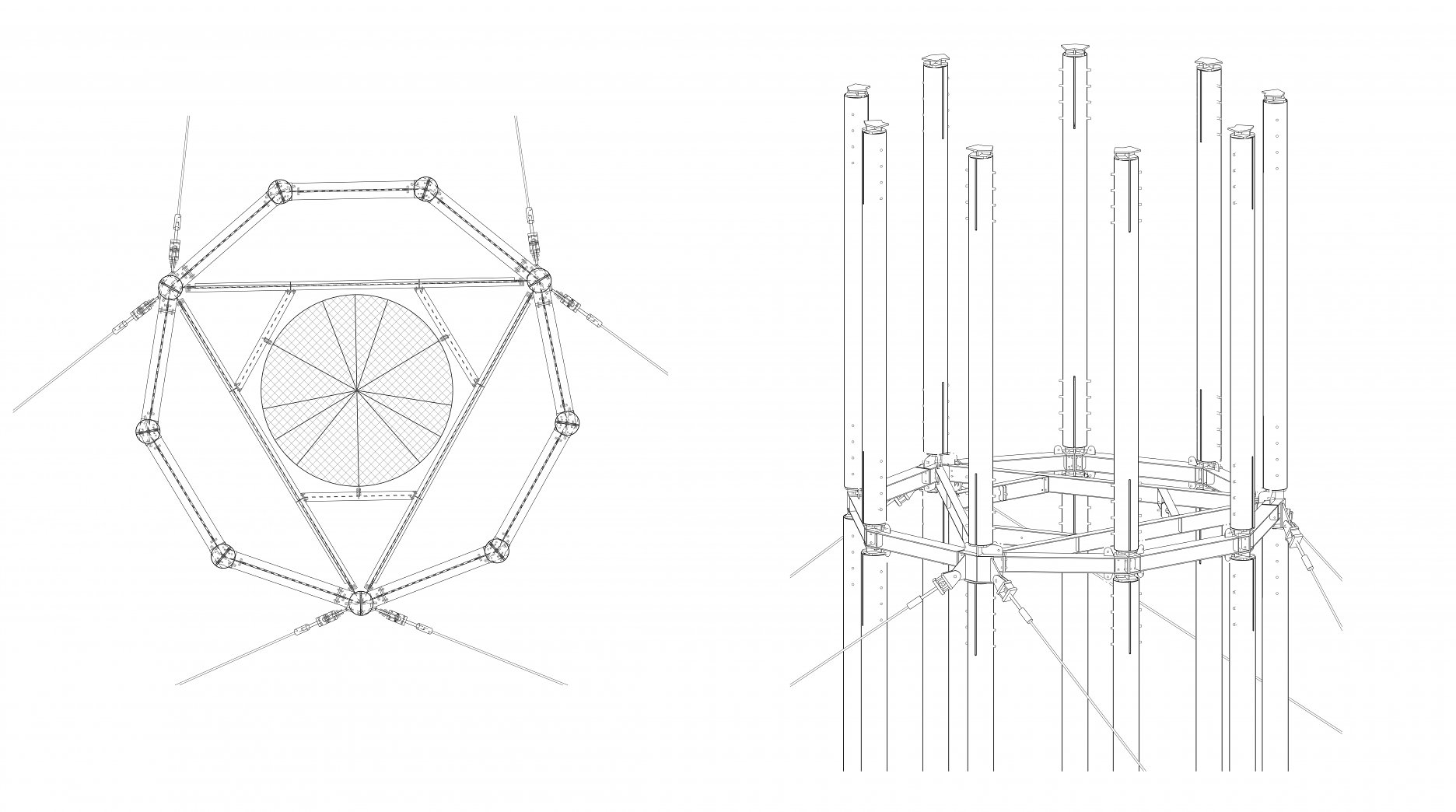

Pôdorys 3.NP
Pôdorys 3.NPAutor: Taros Nova

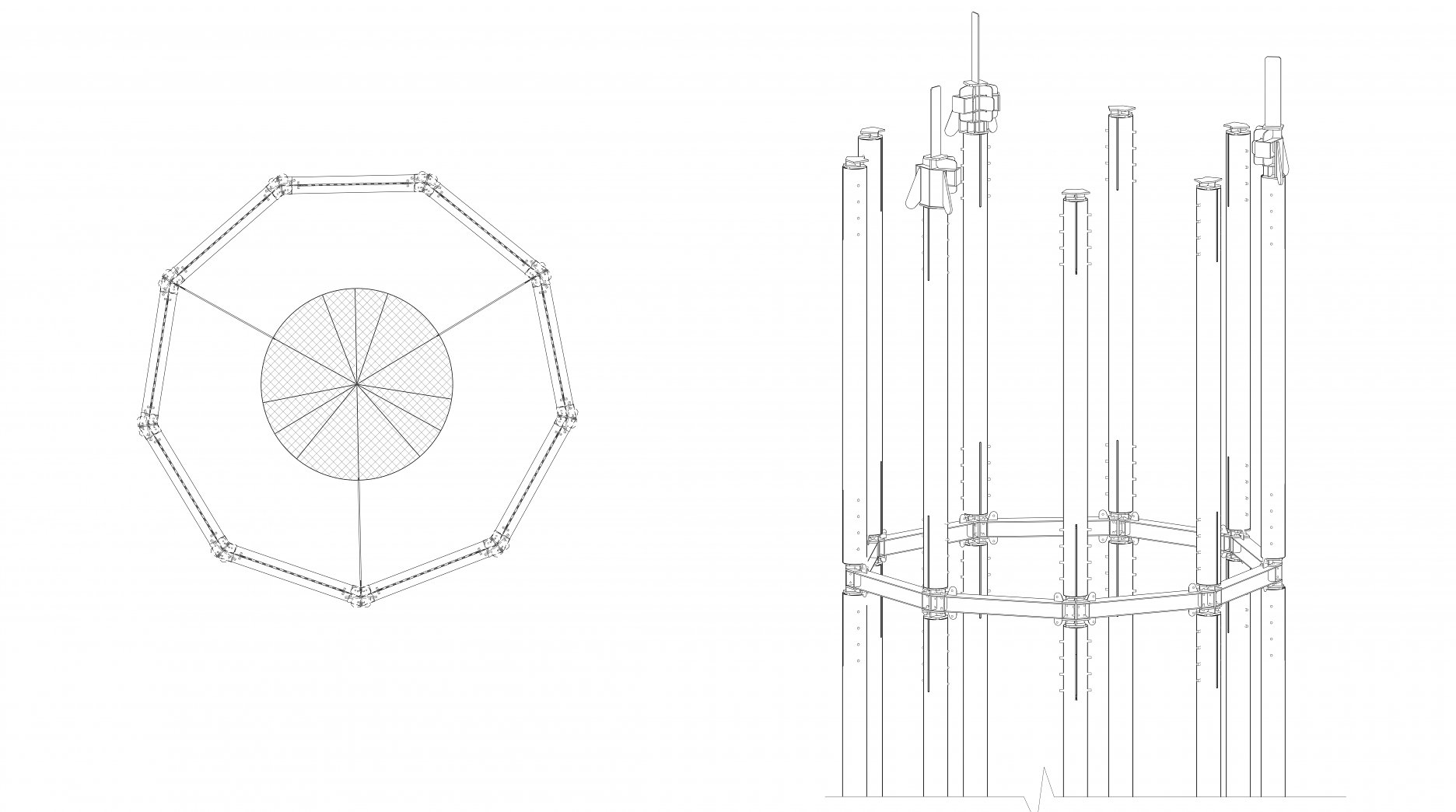

Pôdorys 4.NP
Pôdorys 4.NPAutor: Taros Nova

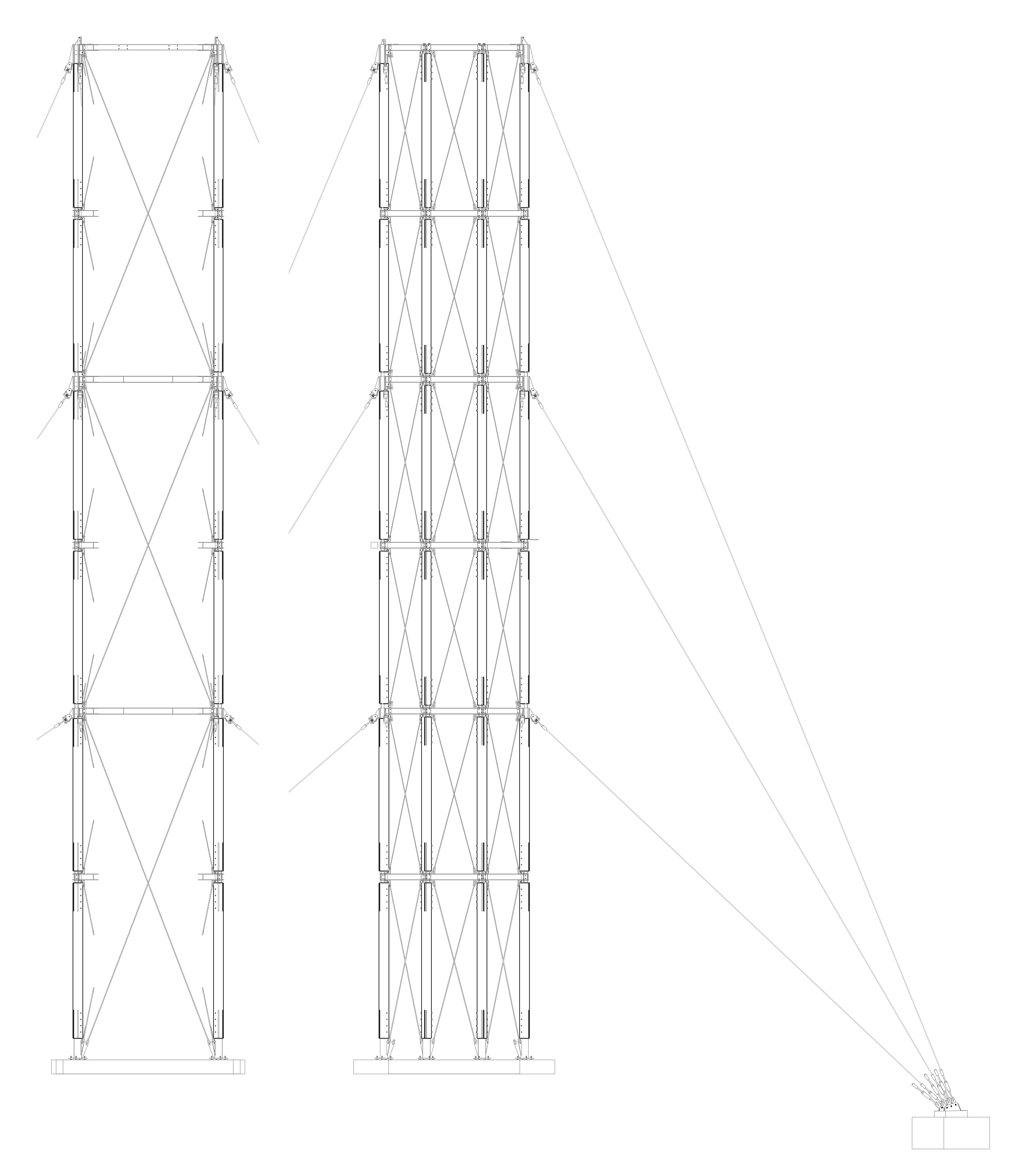

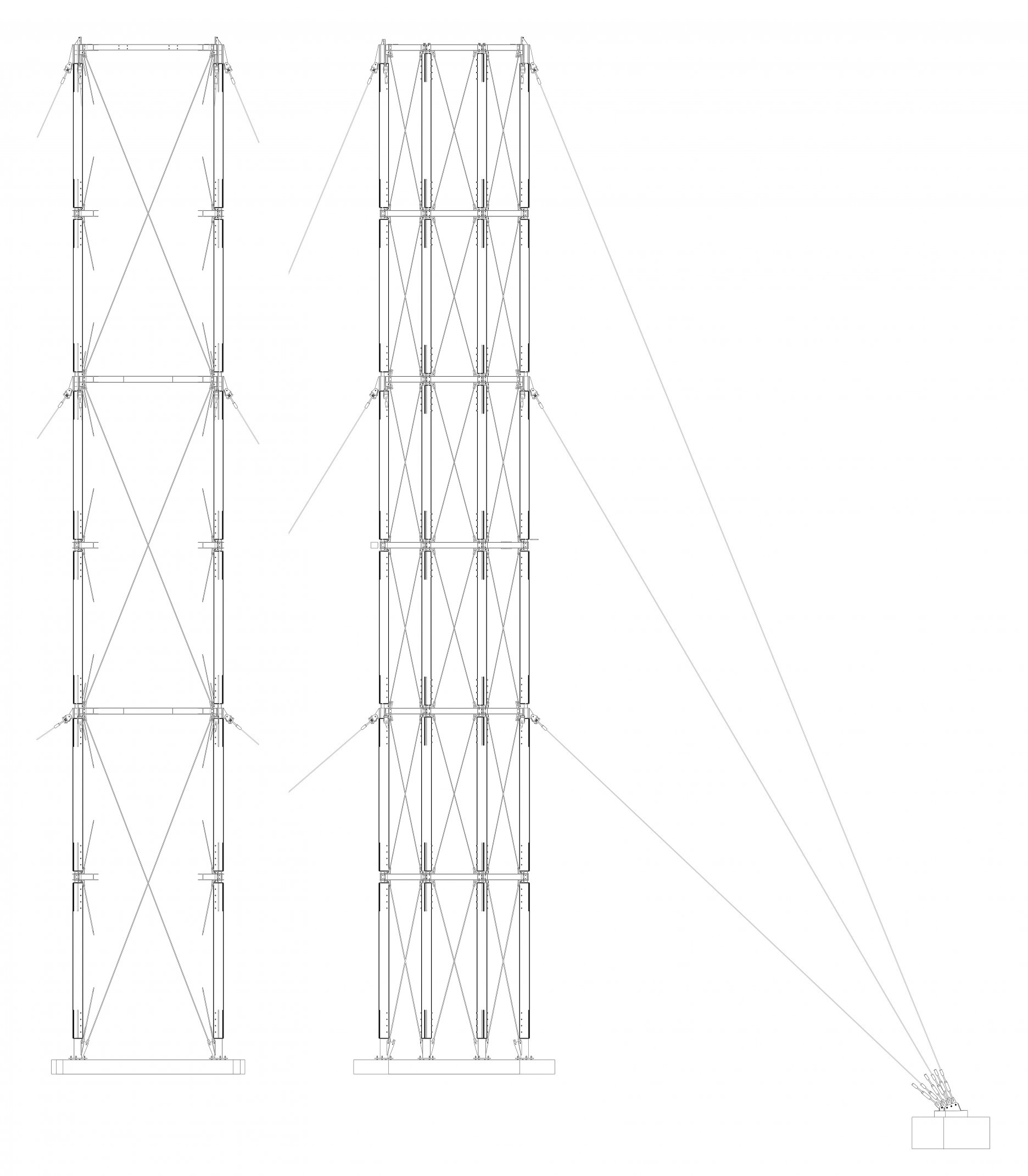

Rez a pohľad
Rez a pohľadAutor: Taros Nova

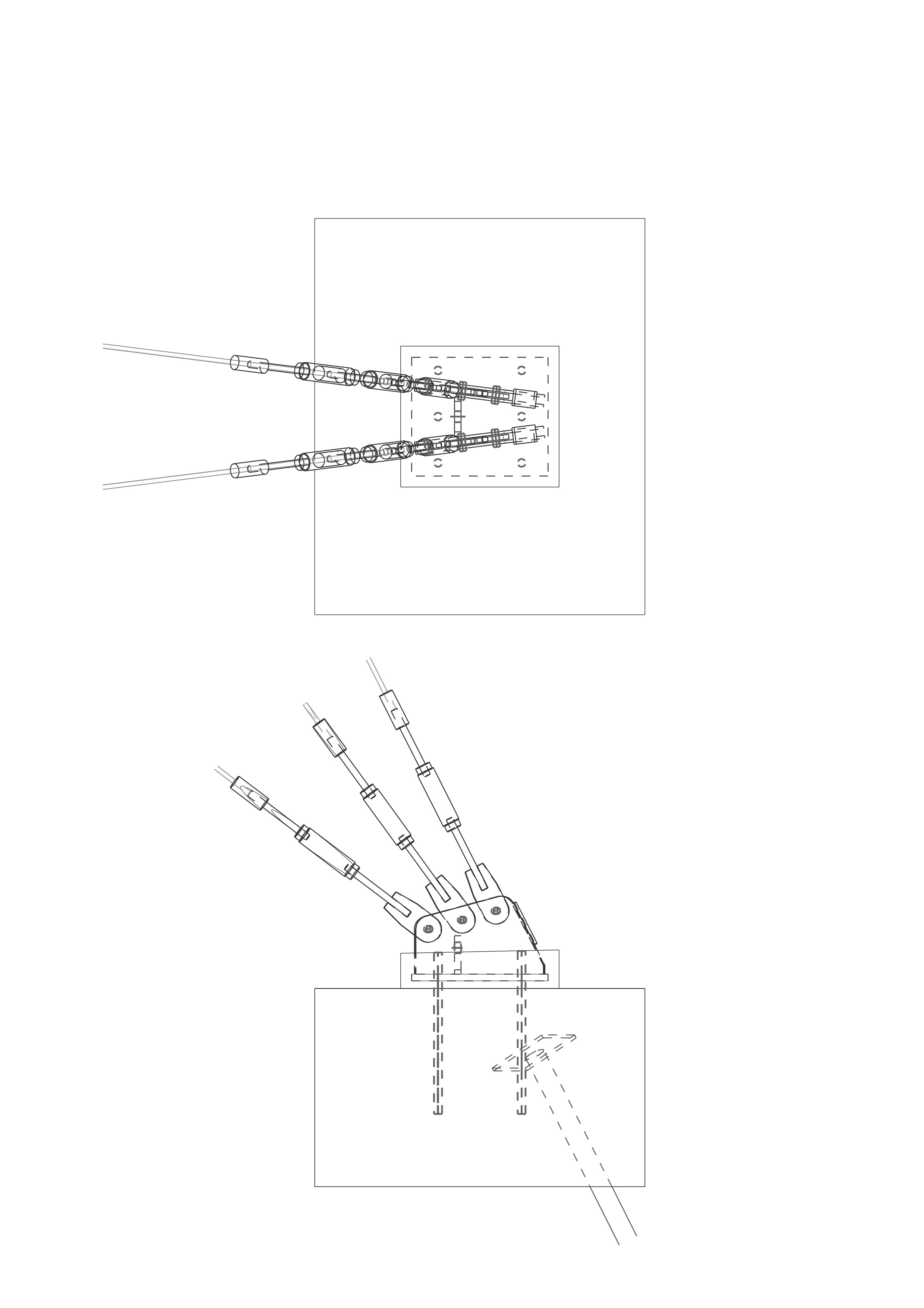

Detail zákaldov
Detail zákaldovAutor: Taros Nova

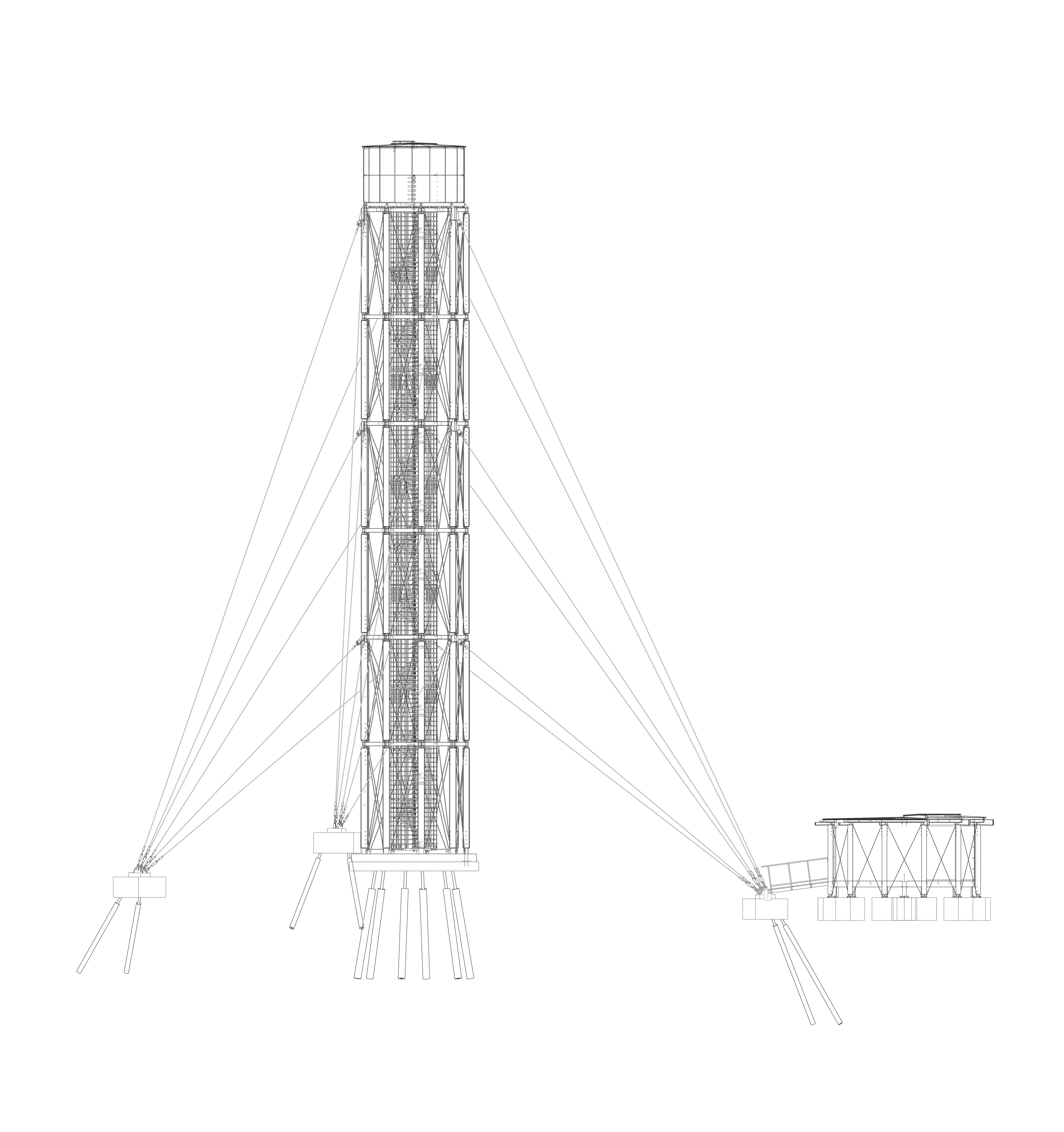

Pohľad
PohľadAutor: Taros Nova

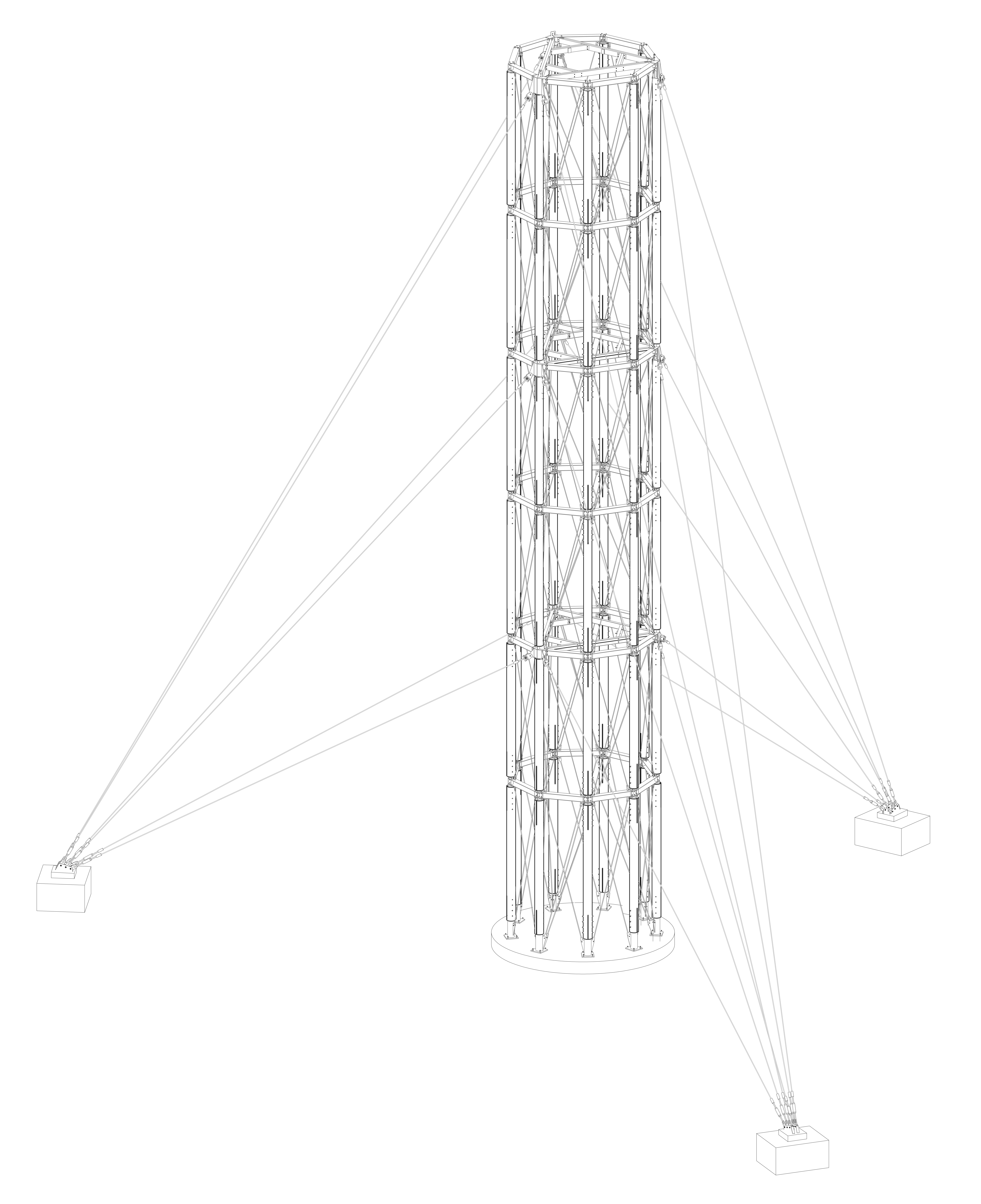

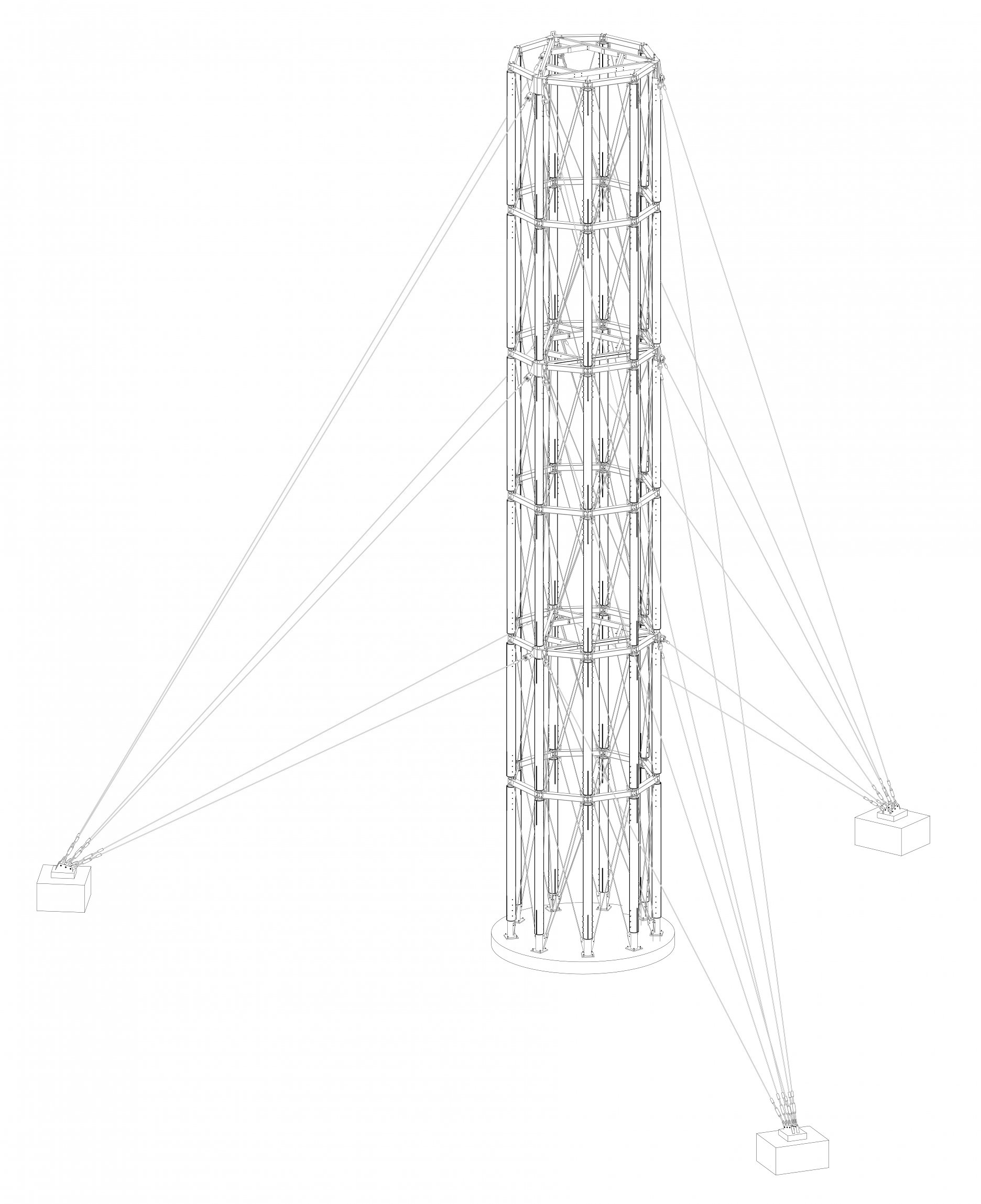

Axonometria
AxonometriaAutor: Taros Nova
