Lávka cez rieku Labe, Nymburk

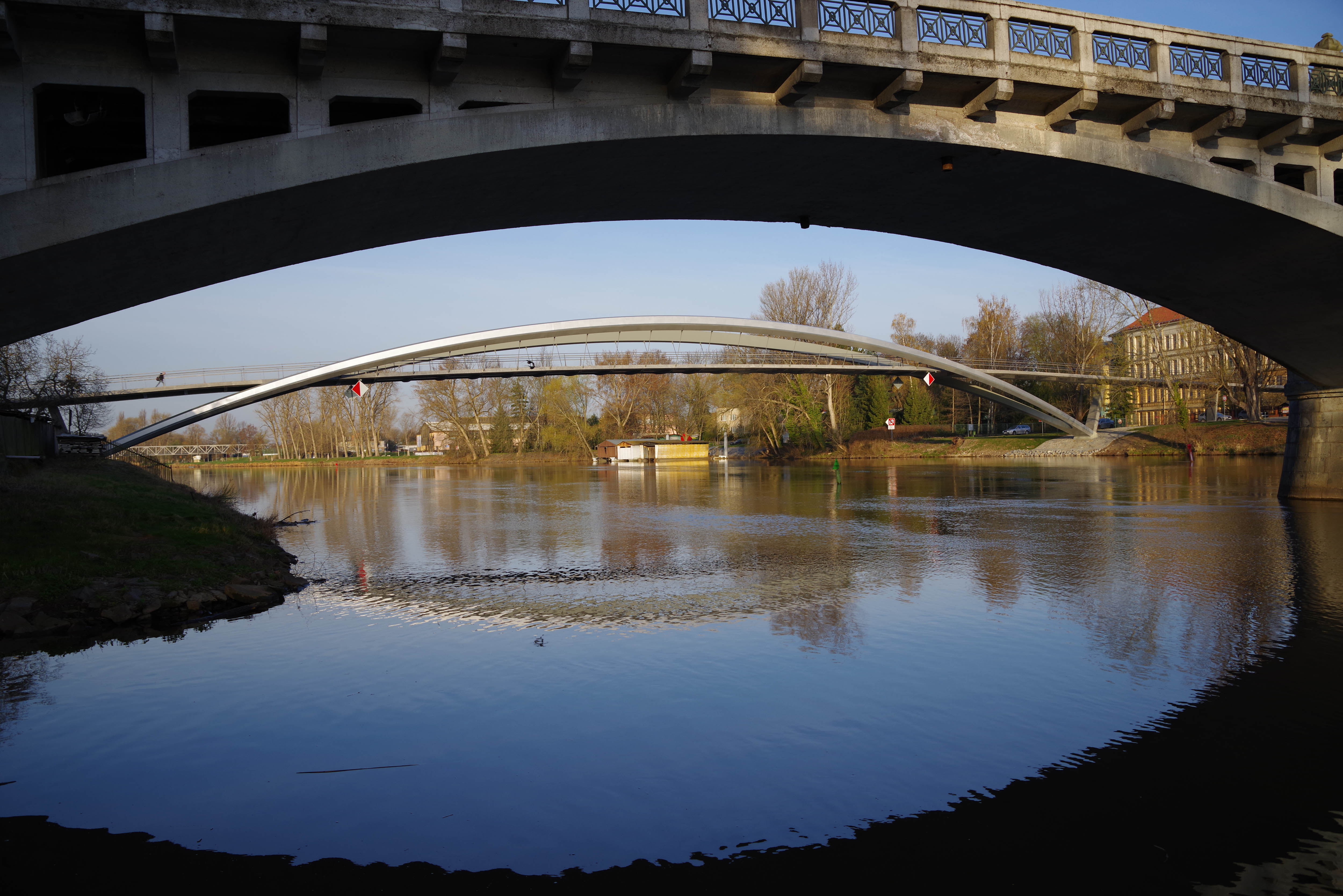

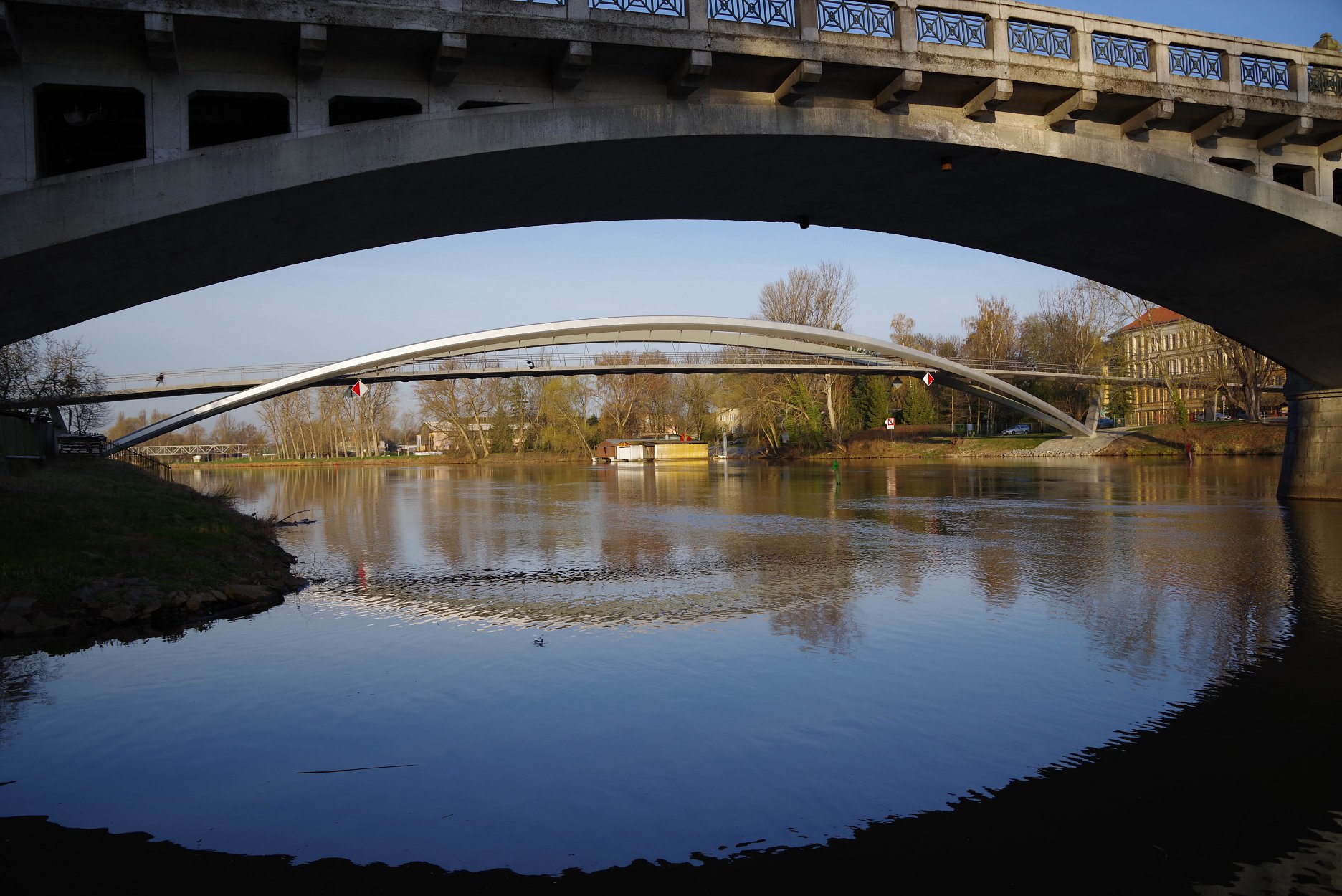

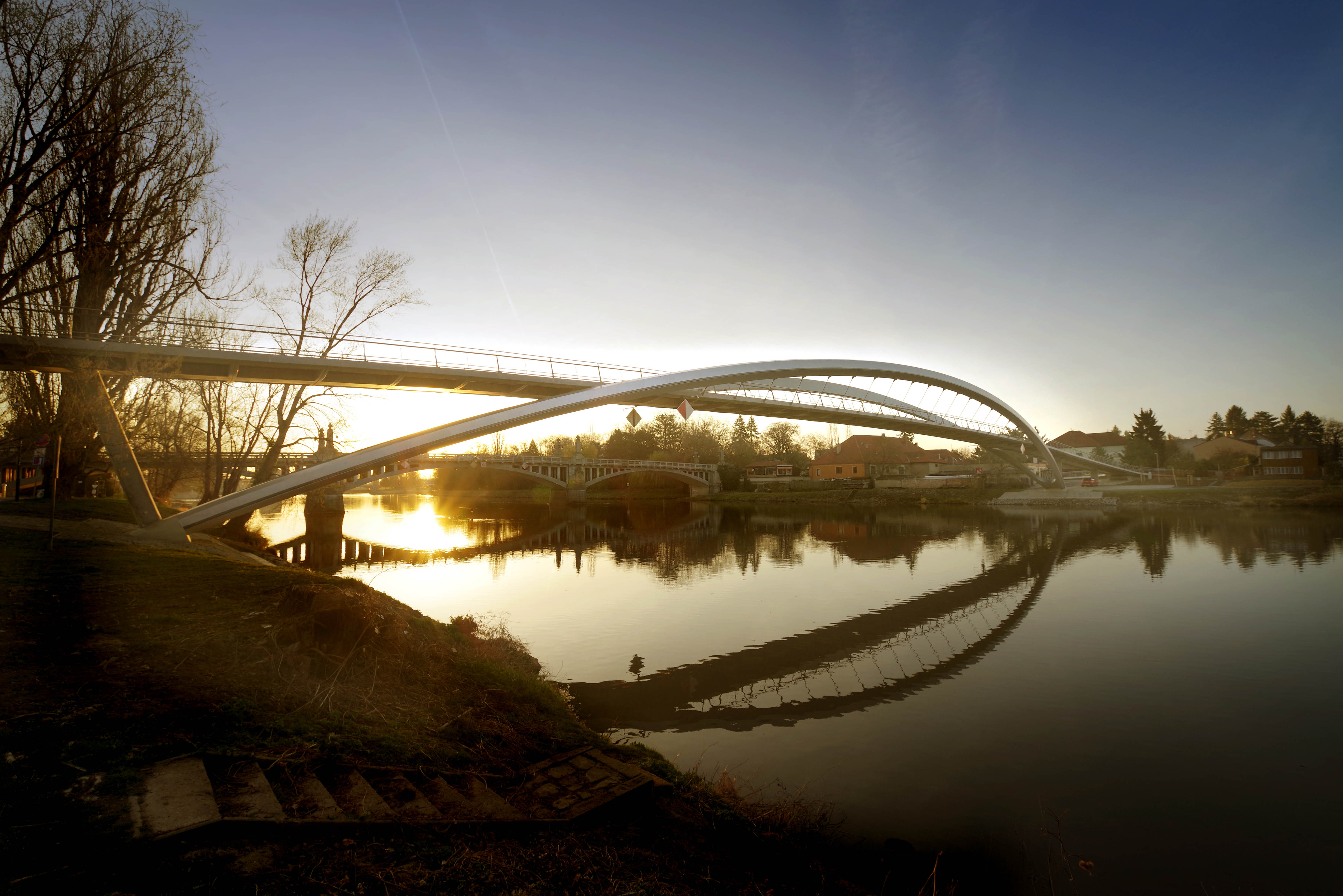

Subtílna silueta nad hladinou rieky.
Lávka cez rieku Labe, Nymburk
Autori: Prof. Ing. Jiří Stráský, DSc. (autor architektonického riešenia / Stráský, Hustý a partneři), Dr. Ing. Petr Vítek (Autor technologie výstavby / HOCHTIEF CZ ), Ing.  Leonard Šopík, Ph.D. (projekt / Stráský, Hustý a partneři), Ing.  Jan Pozdíše, Ph.D. (projekt / Stráský, Hustý a partneři), Ing.  Karel Zlatuška (projekt / Stráský, Hustý a partneři)Investor: mesto NymburkNávrh: 2019 - 2020Realizácia: 2020 - 2021Adresa: Nymburk, Česká republikaPublikované: 27. september 2022

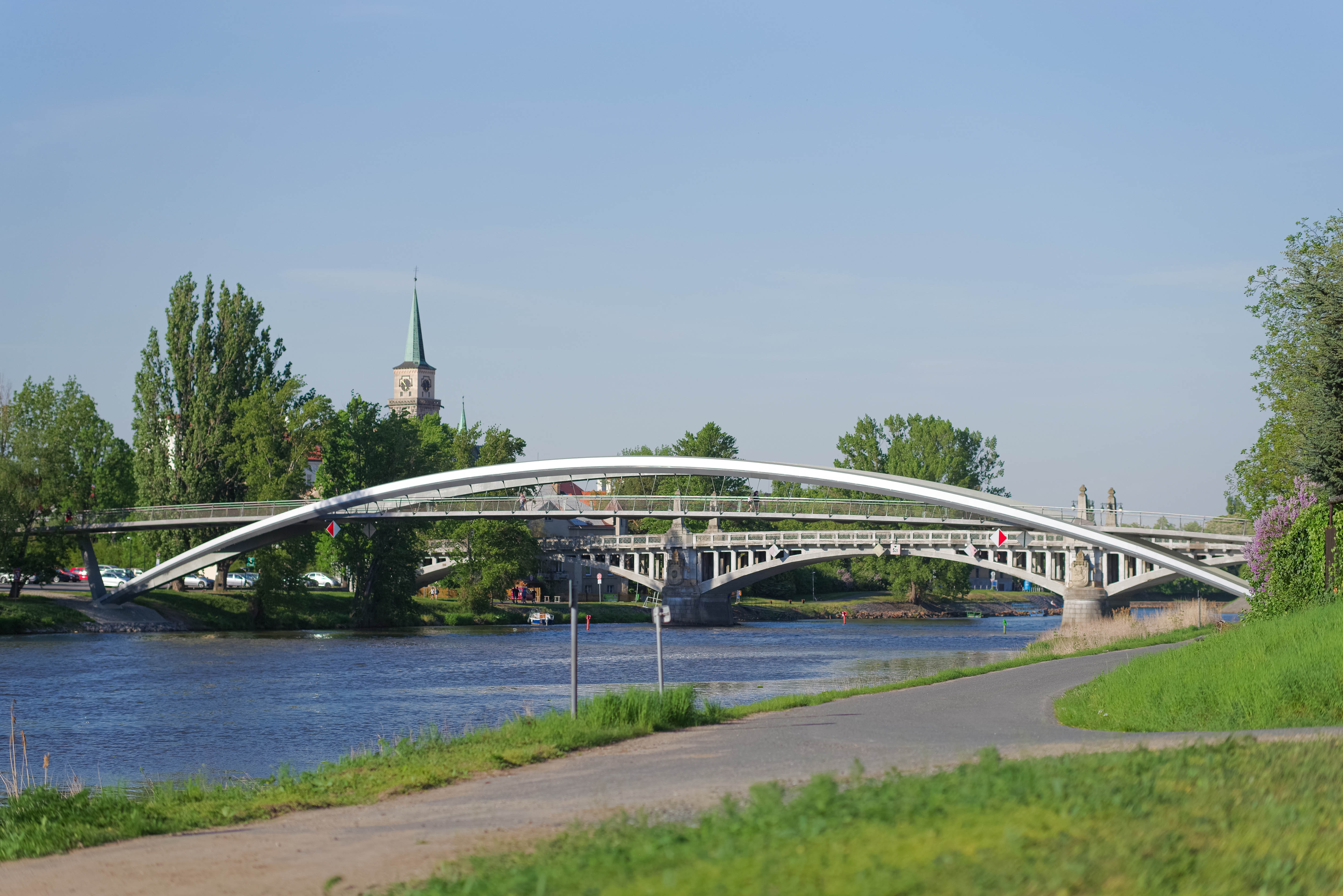

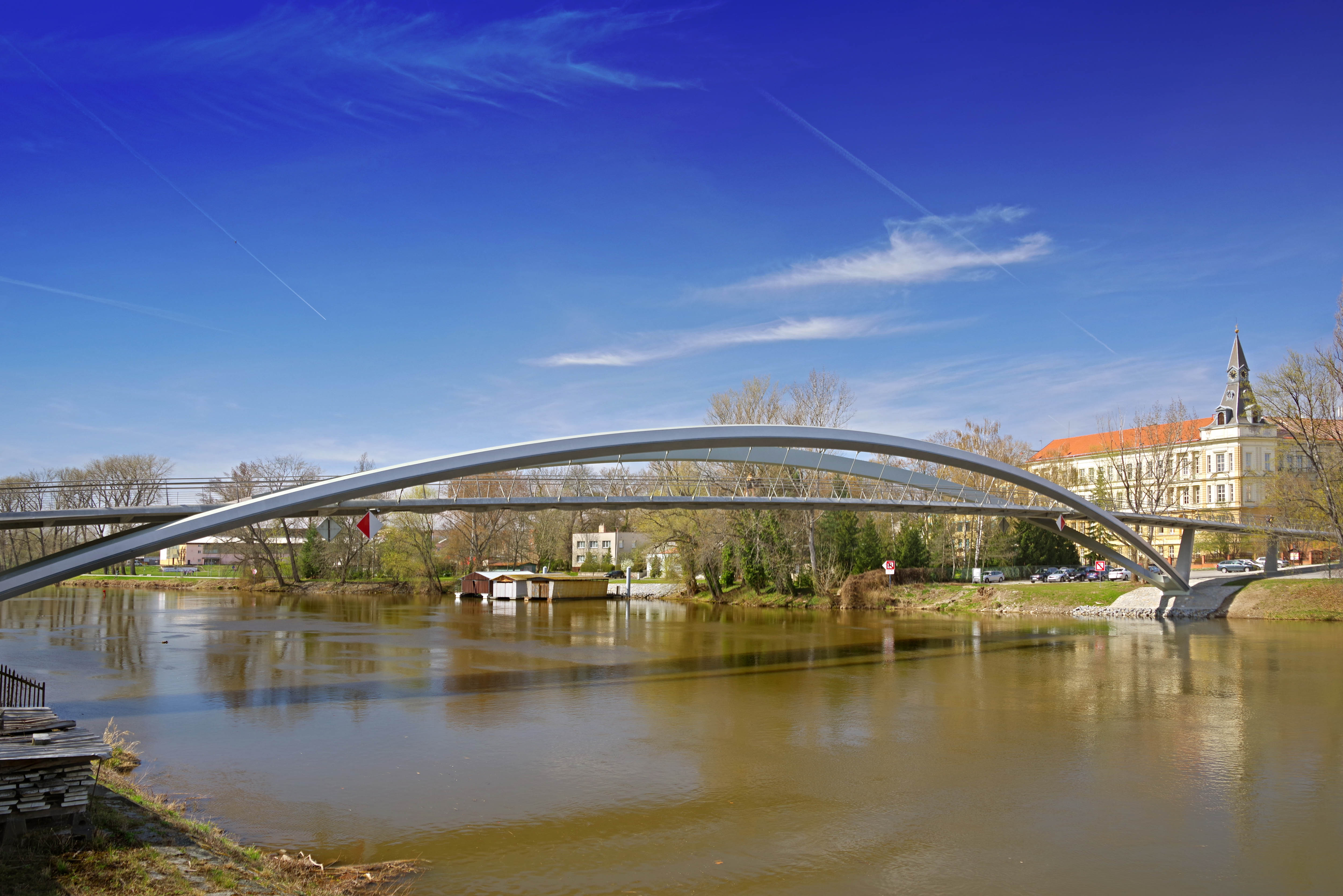

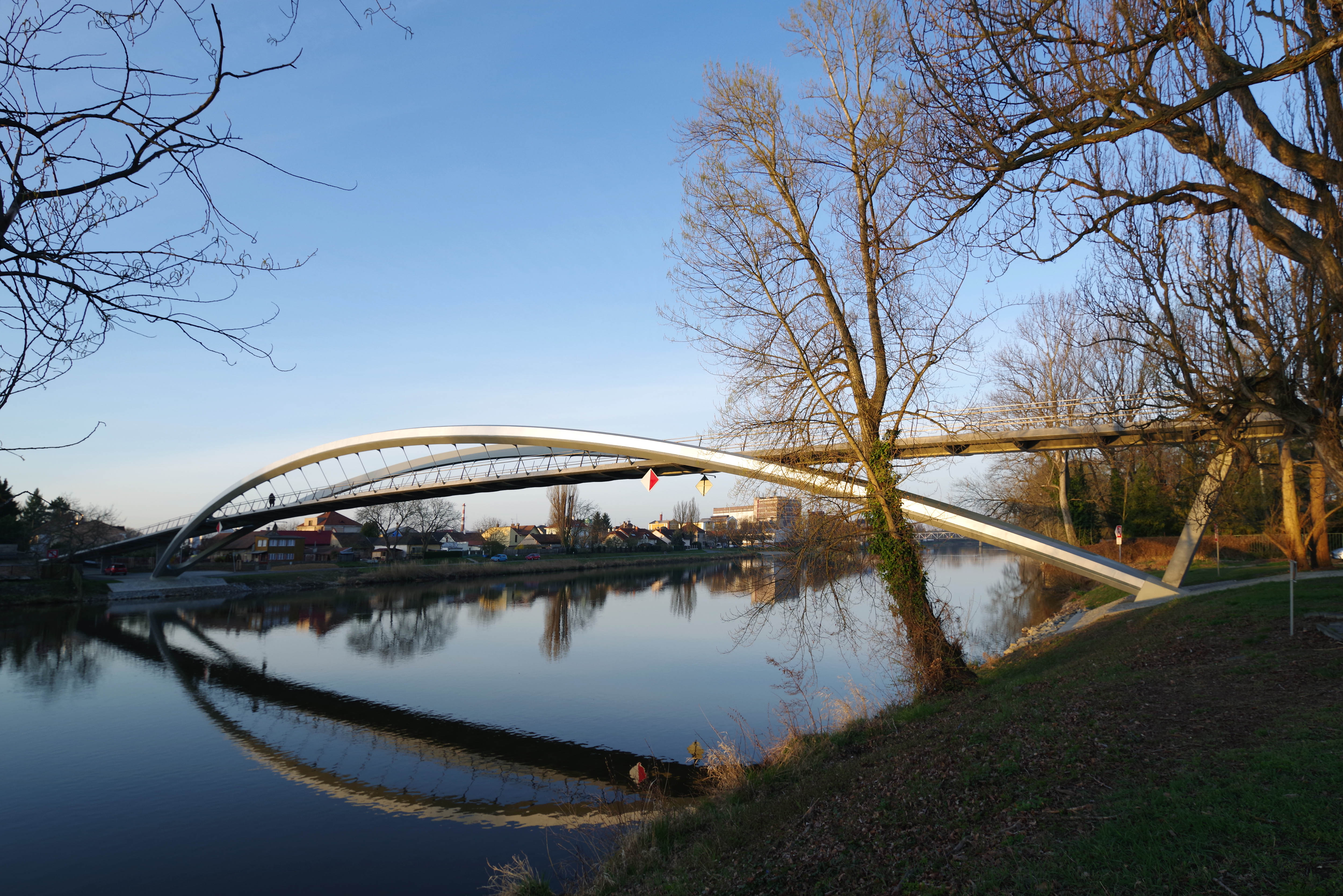

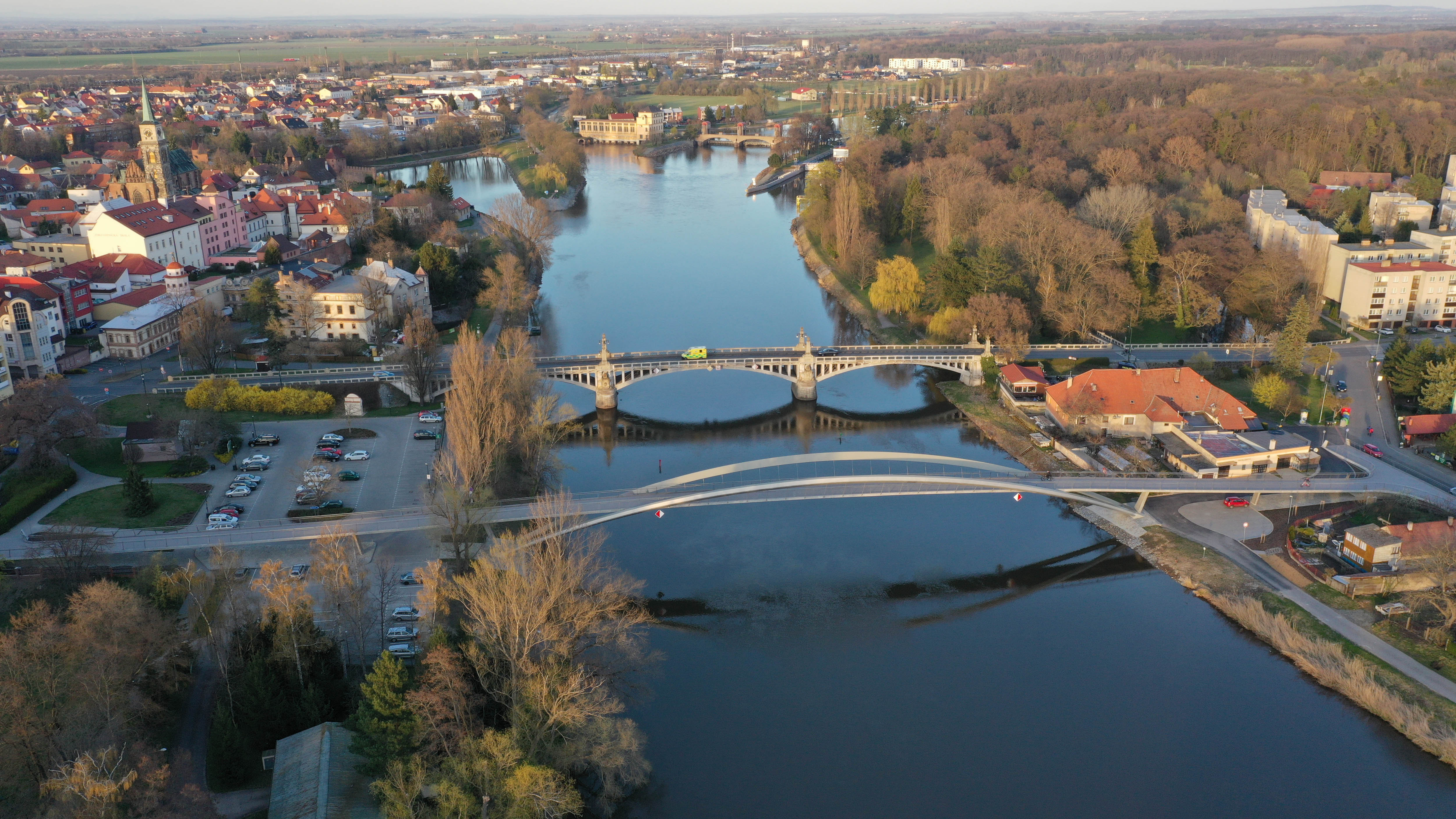

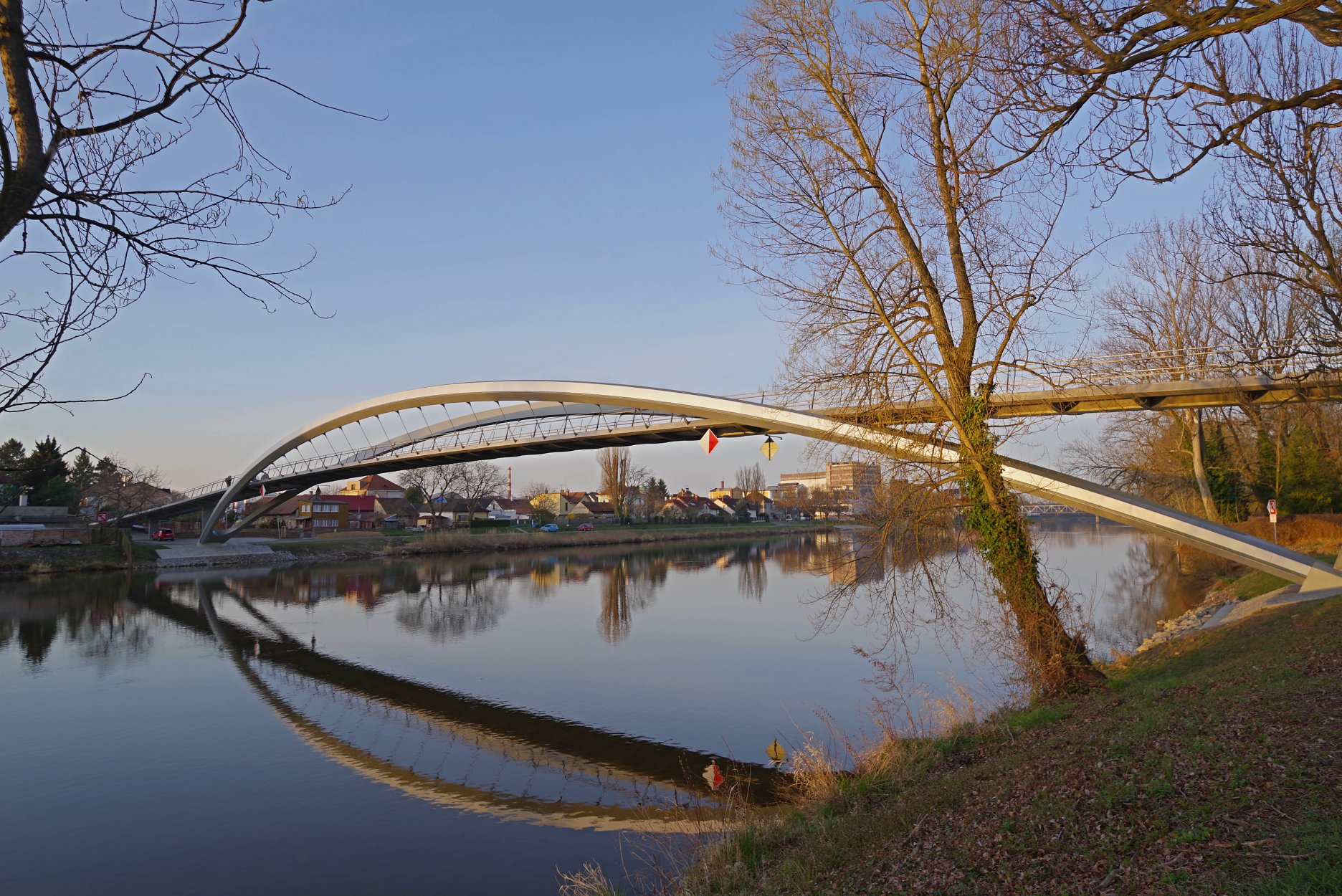

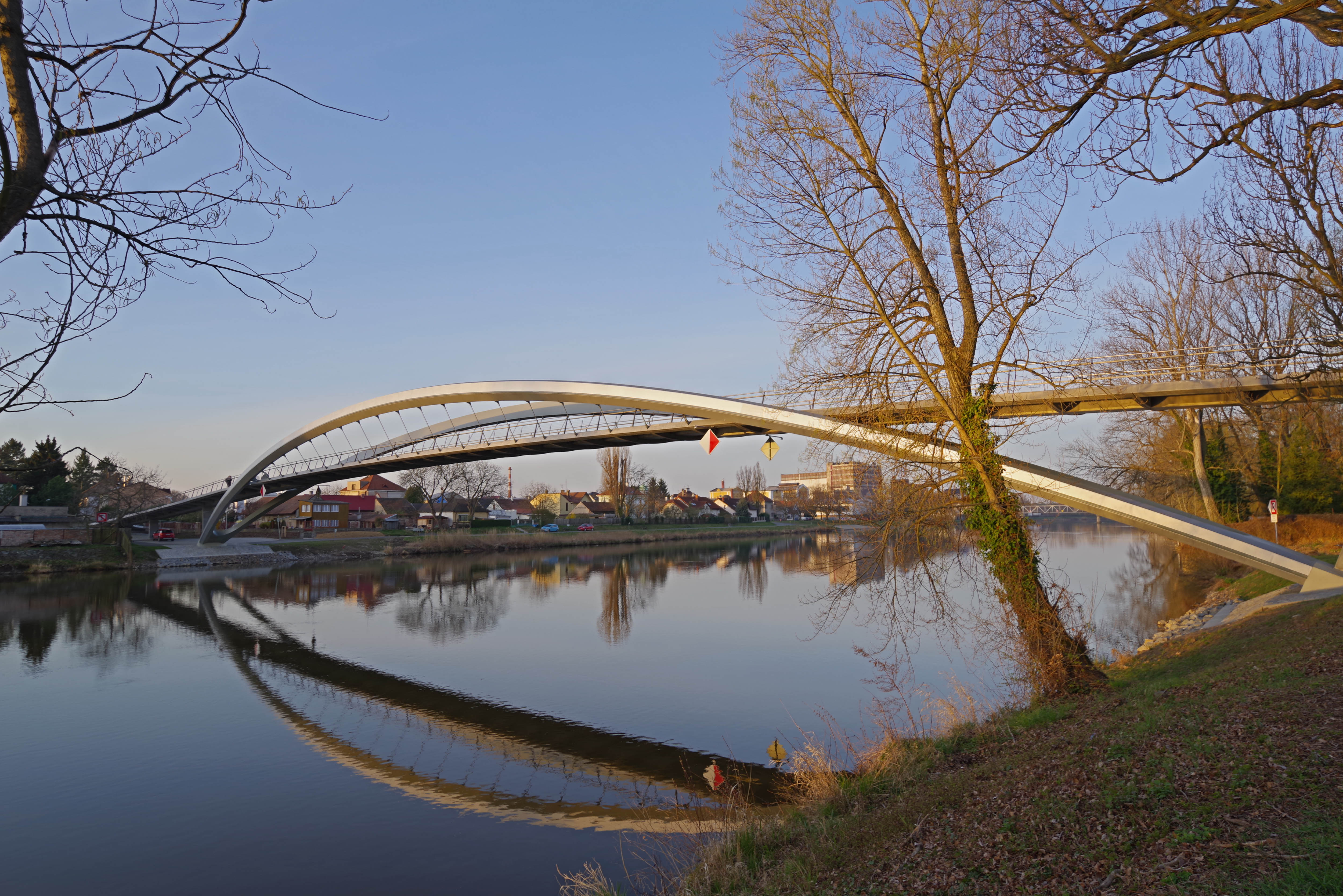

Lávka pre peších a cyklistov spája stred mesta Nymburk s mestskou časťou ´Zálabí´. Stavba v blízkosti historického oblúkového mosta nadväzuje na komunikácie situované pozdĺž rieky. Návrh spoločnosti Stráský, Hustý a partneri, vybralo mesto v architektonicko-konštrukčnej súťaži.

Porota na základe kvalifikácie vybrala šesť kolektívov, ktoré vypracovali súťažné návrhy. Hodnotiacu komisiu najviac zaujal koncept s dvoma sklonenými oblúkovými oceľovými nosníkmi, na ktorých je zavesená mostovka z predpätého betónu. Zvolené riešenie zodpovedá požiadavke investora na riešenie bez podpier v rieke. Rukopis brnianskeho kolektívu možno sledovať aj pri nedávno publikovanej realizácii Kalvárskeho mosta v Nitre.

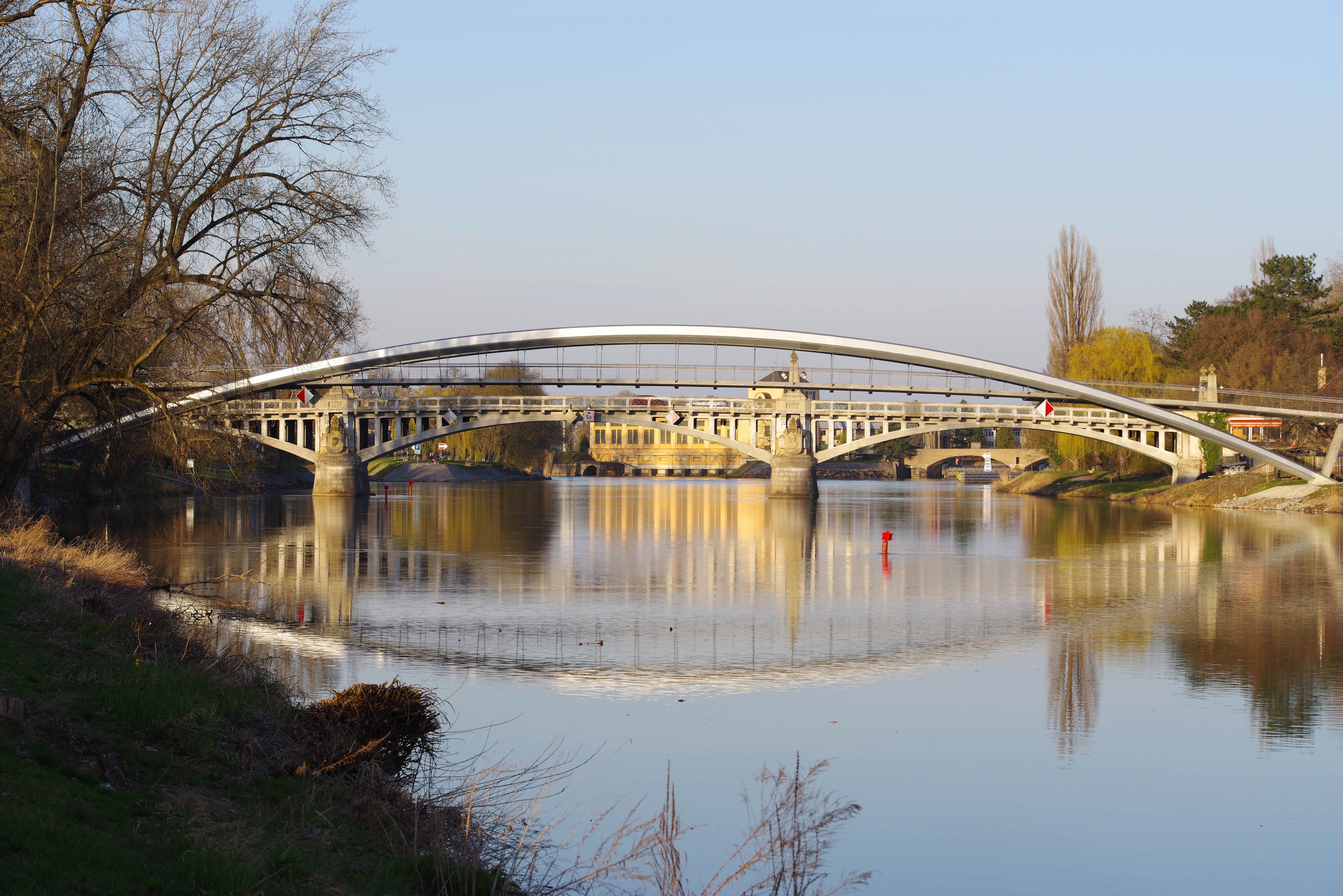

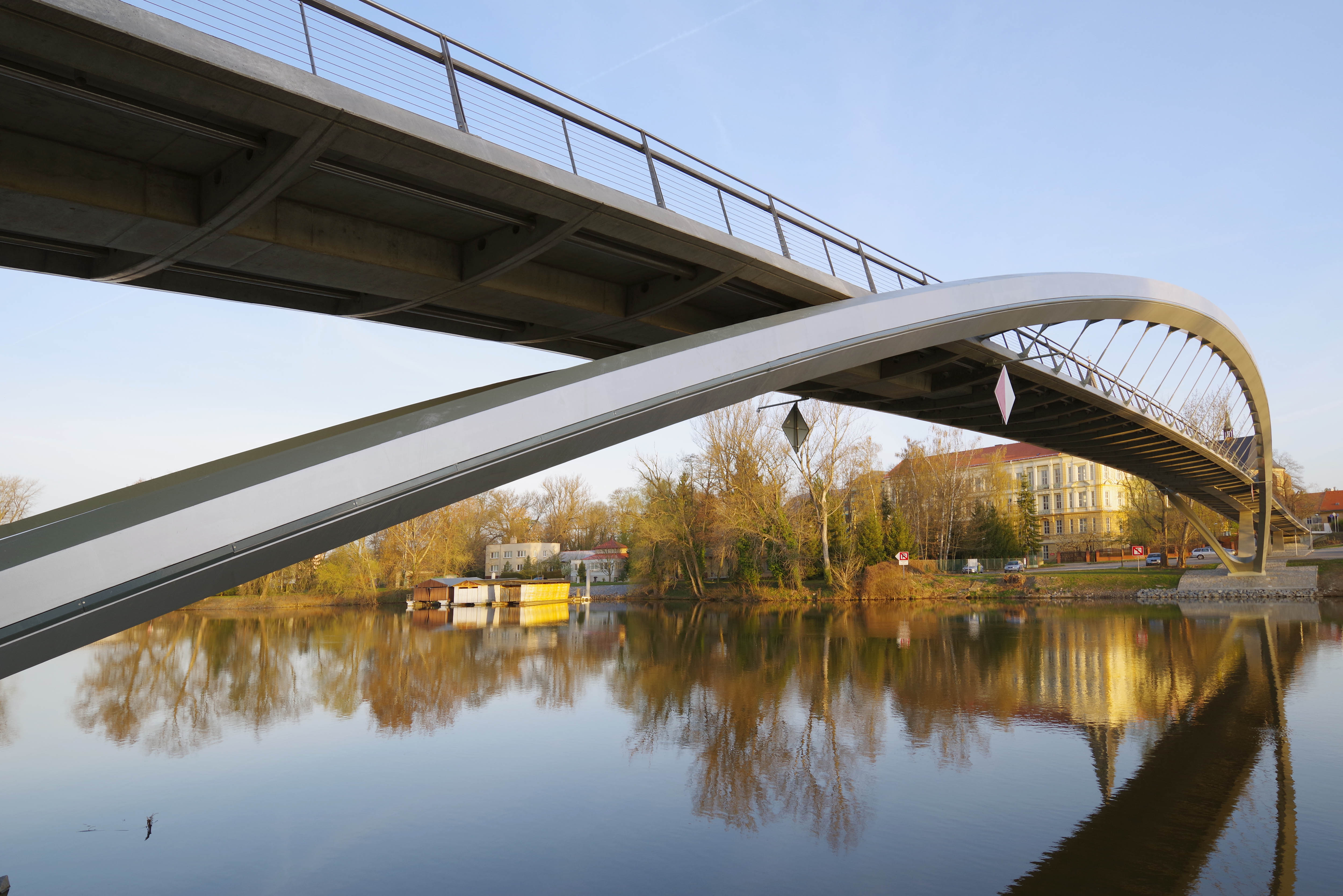

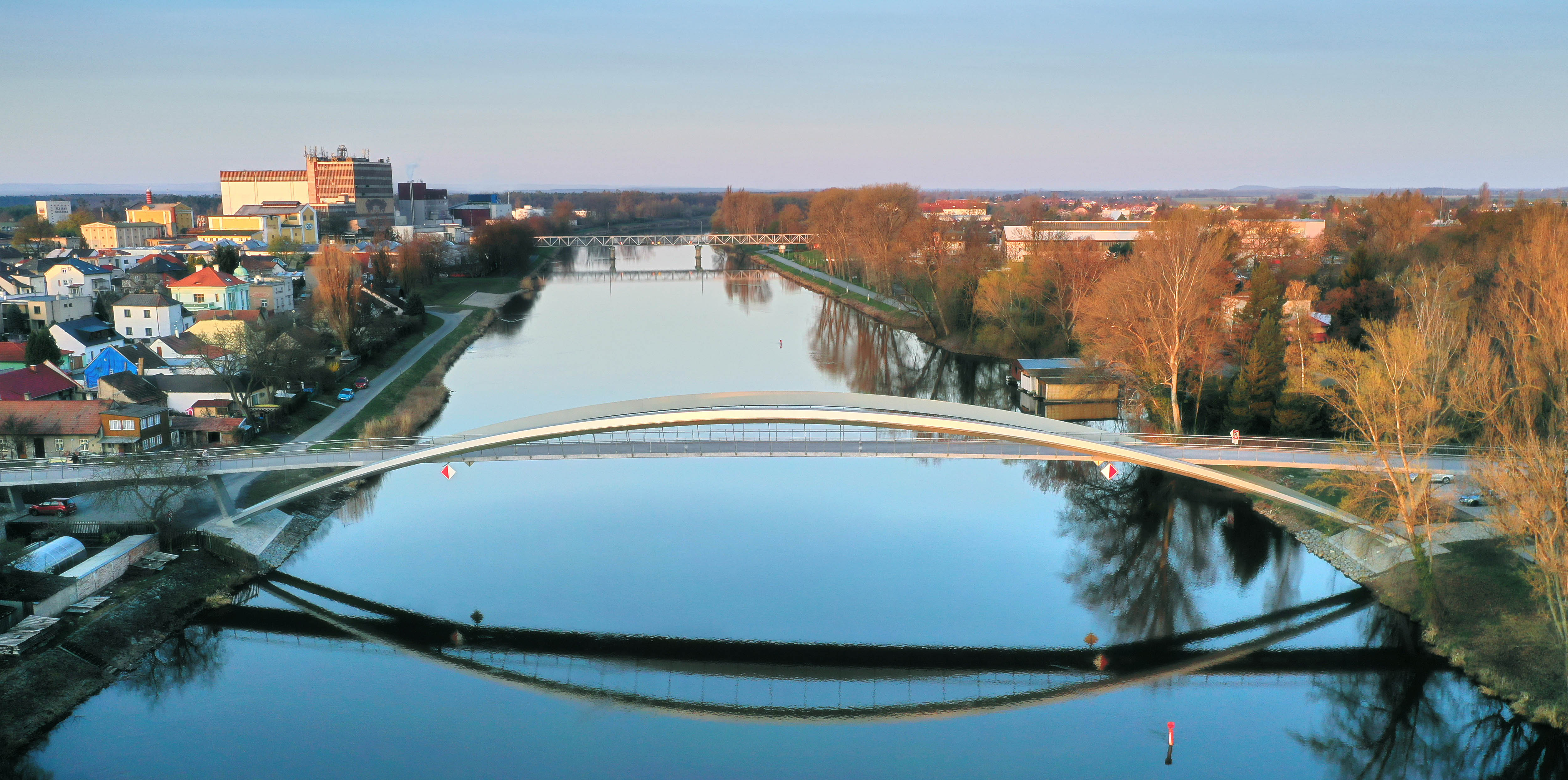

Konštrukcia novej lávky, postavenej blízko historického mosta, využíva podľa slov autorov podobný konštrukčný systém, aj keď má podstatne väčšie rozpätie. Vzopätie oblúkov bolo volené tak, aby v prevažnej časti konštrukcie nad riekou plynuli oblúky nad hlavami chodcov, a nebránili voľnému výhľadu z lávky a súčasne, aby nezakrývali chodcom idúcim pozdĺž rieky pohľad na historický most a centrum mesta. Siluetu mosta výrazne dotvára klesajúca výška prierezu oblúkov smerom k brehom. Zodpovedajúca redukcia ohybového namáhania súčasne umožnila zmenšiť veľkosť základových pätiek a minimalizovať zásah do brehov.

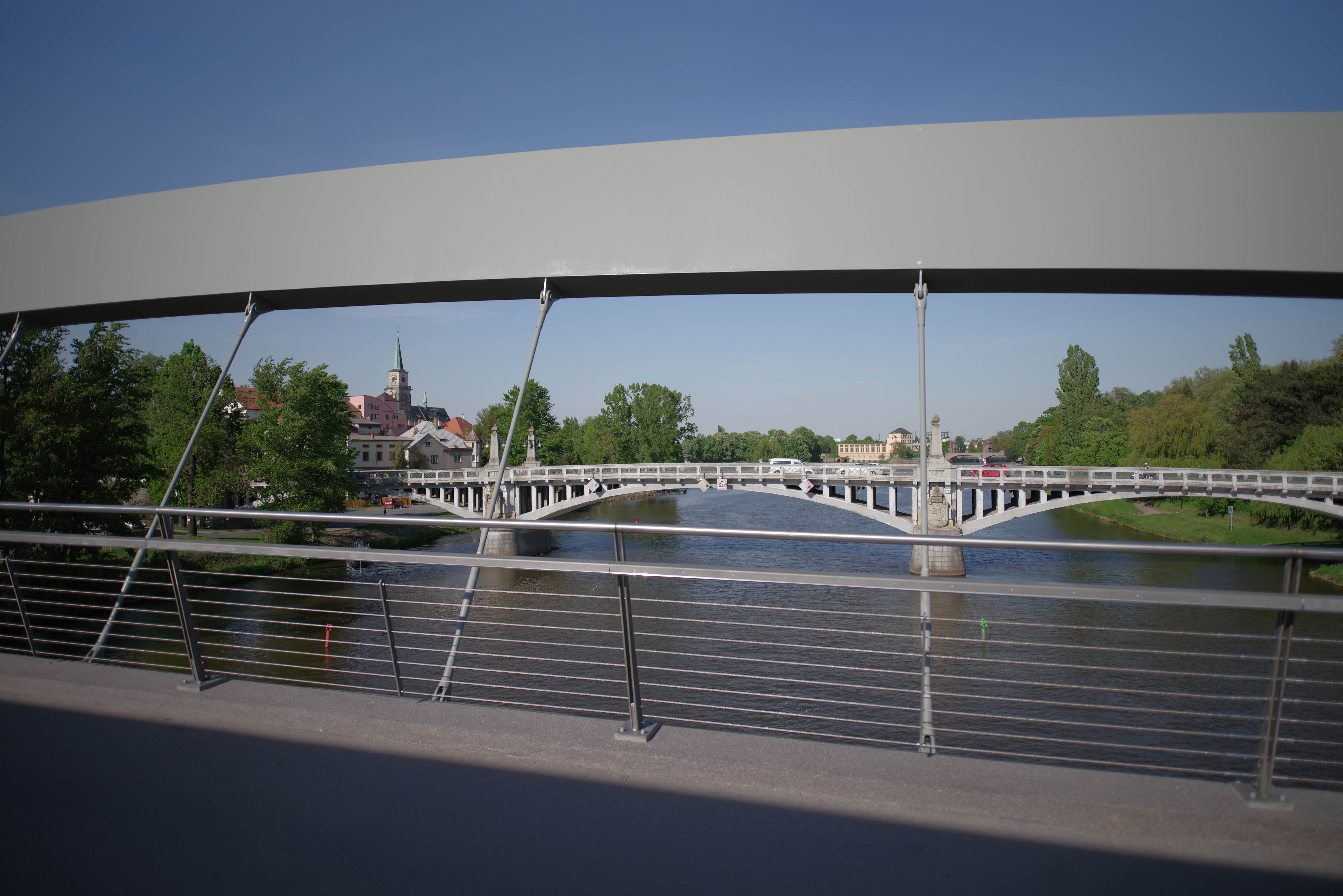

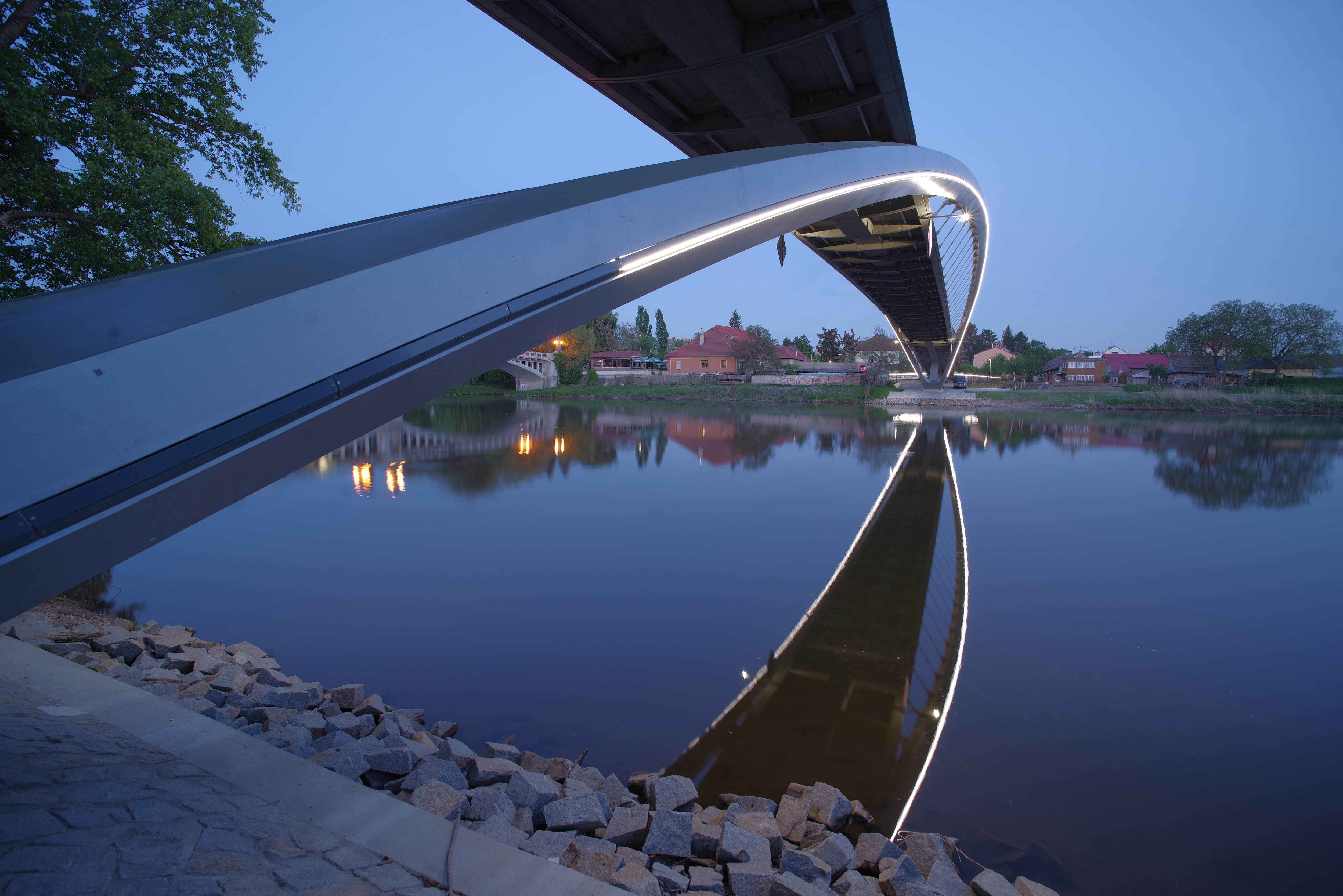

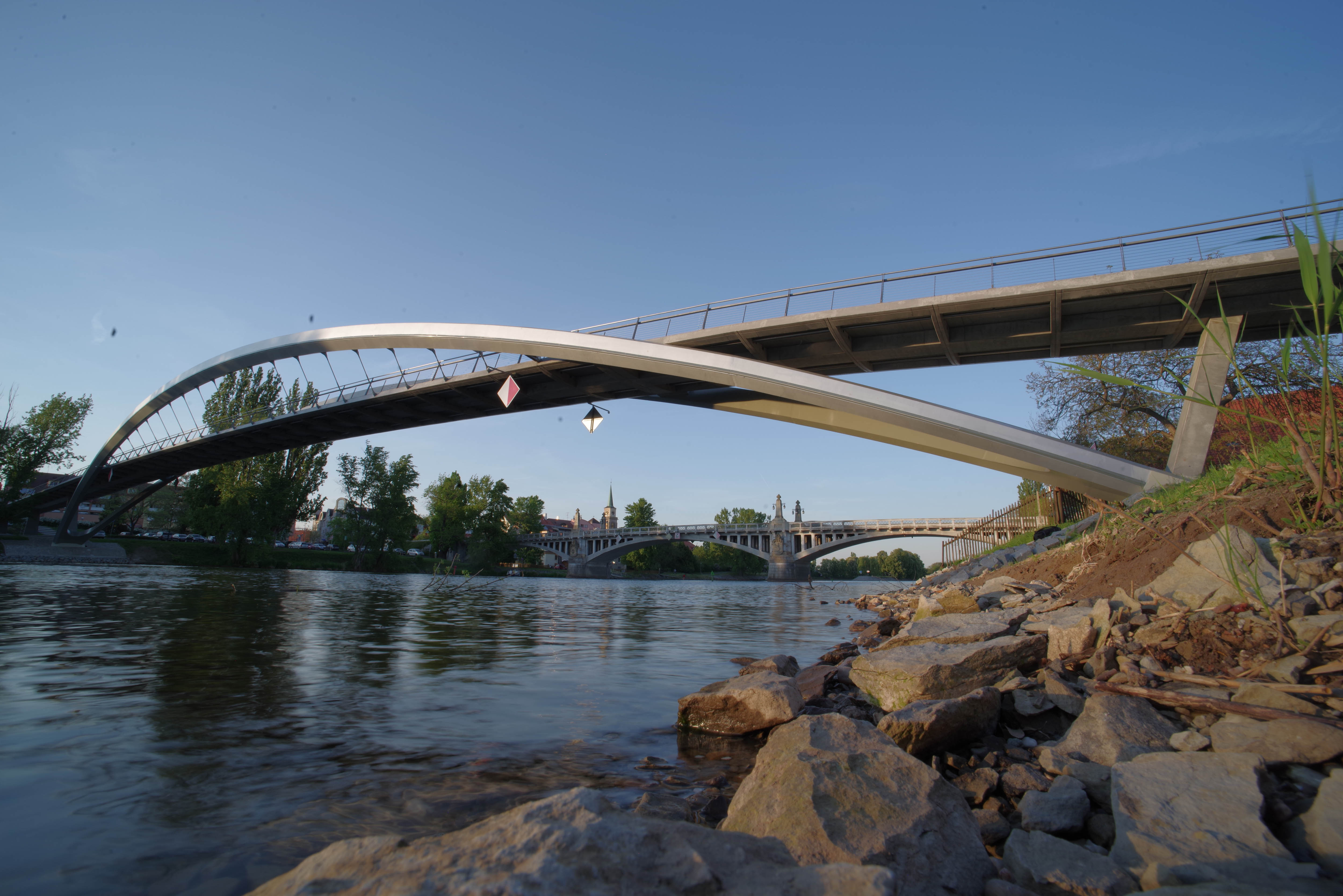

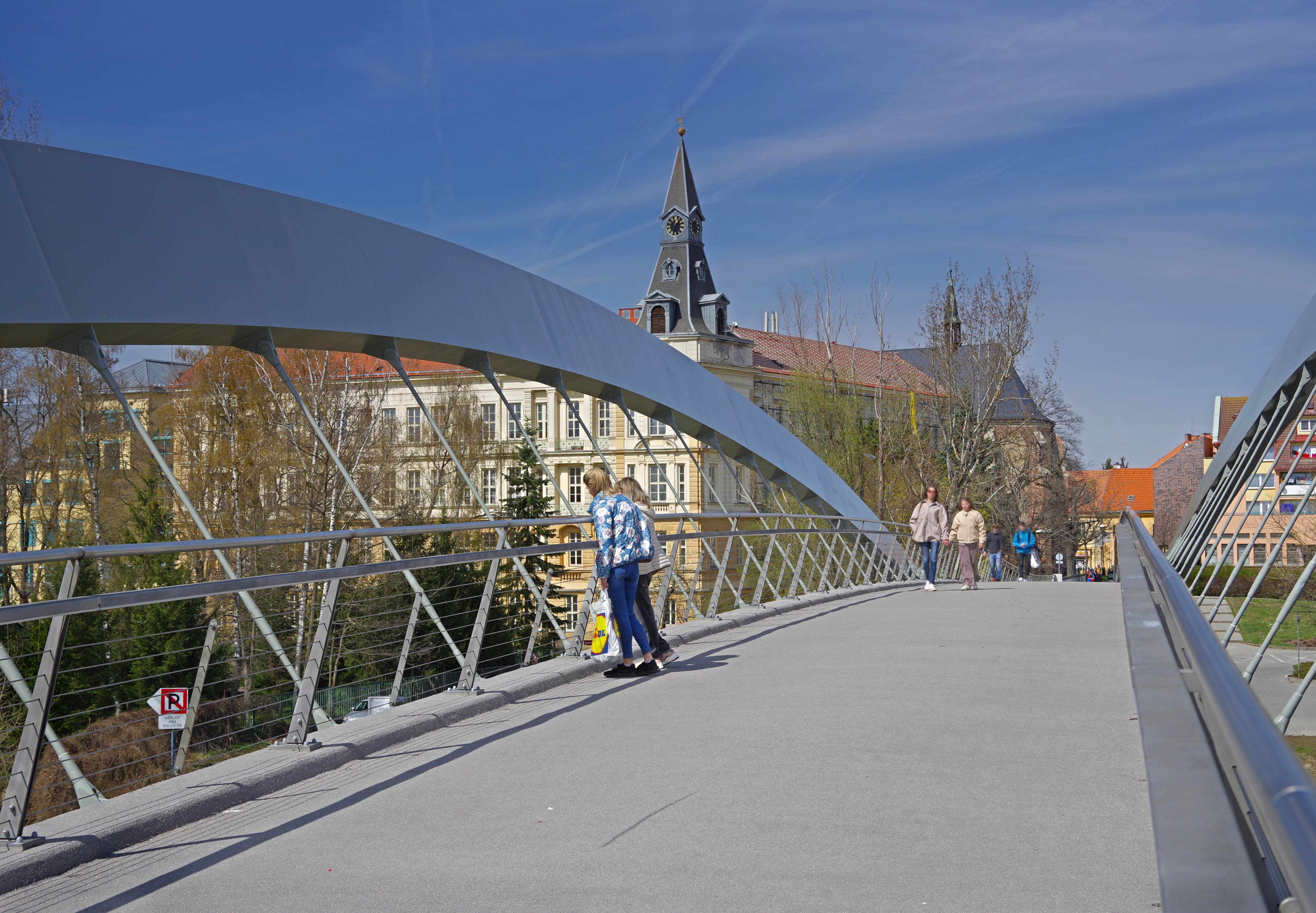

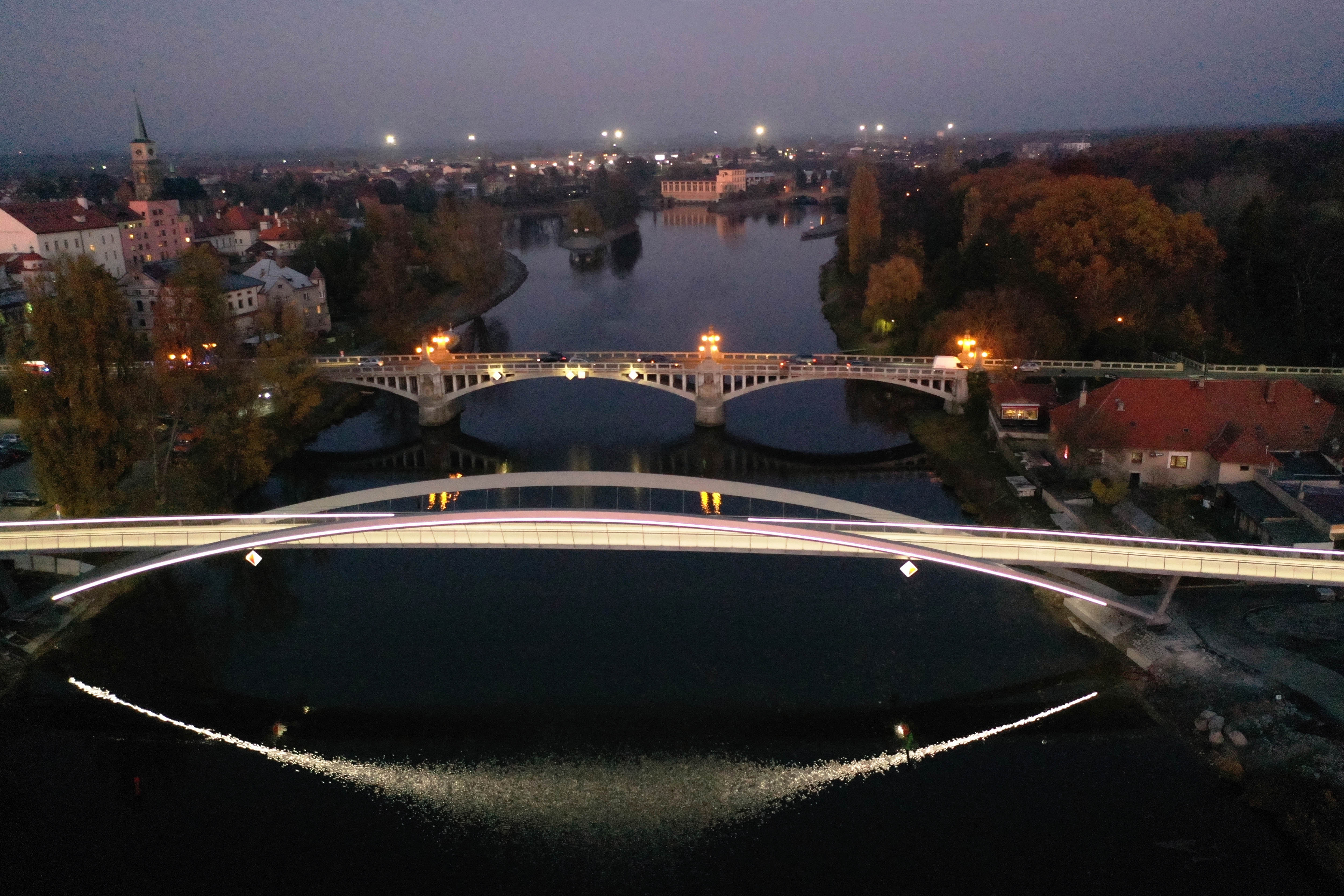

Oceľová konštrukcia, natretá sivozelenou farbou, pomáha k začleneniu technickej stavby do polabskej krajiny. Jednoduché zábradlie tvoria sklonené stĺpiky a lanová výplň. Chodník v nočných hodinách osvetľujú LED svietidlá, integrované v madlách zábradlia.

Technické riešenie a detaily

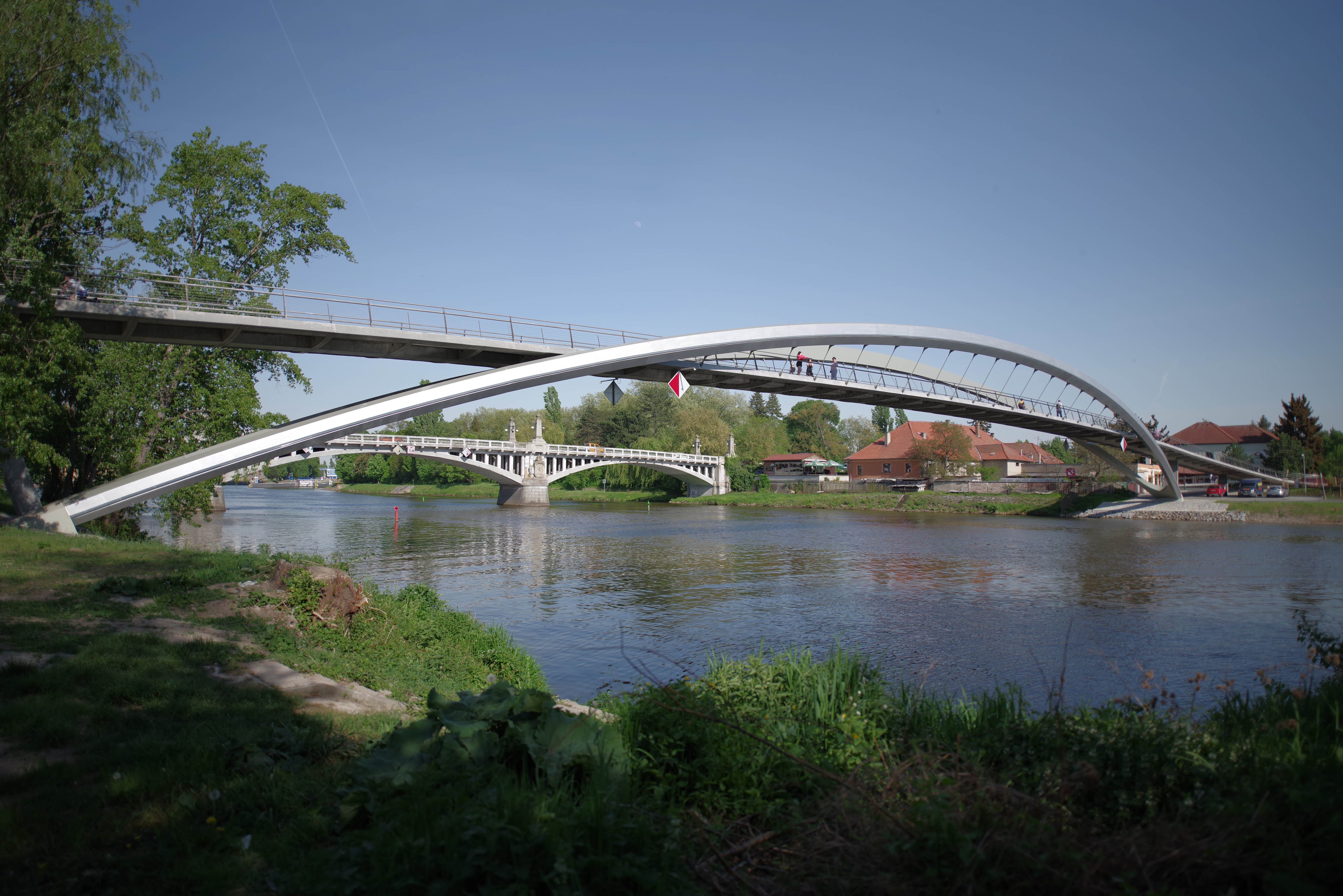

Mostovku s celkovou dĺžkou 204 m tvorí spojitý nosník s ôsmimi poľami, s rozpätiami od 16 do 72 m. Lávka bezbariérovo nadväzuje na existujúce komunikácie. Geometria mosta zaručuje, že plavebný kanál so šírkou 50 m je bezpečne zachovaný a pozdĺžny sklon mostovky nie je väčší ako 7,70%.

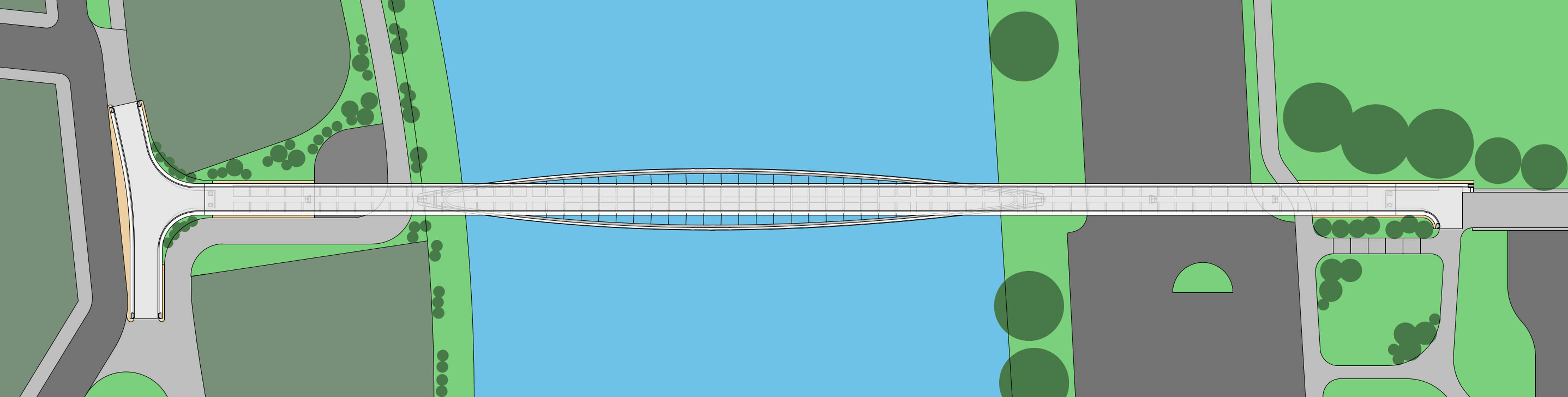

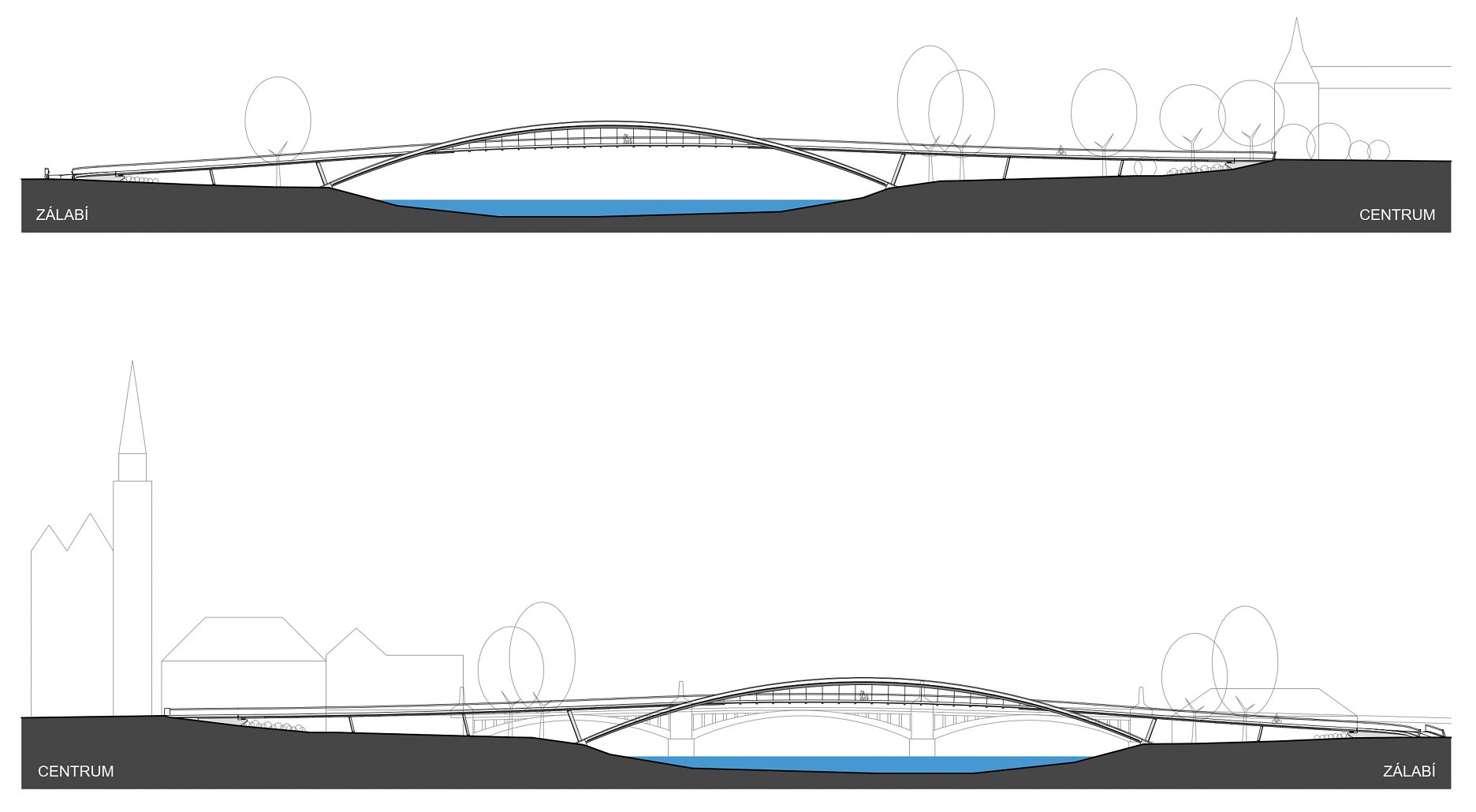

Situácia

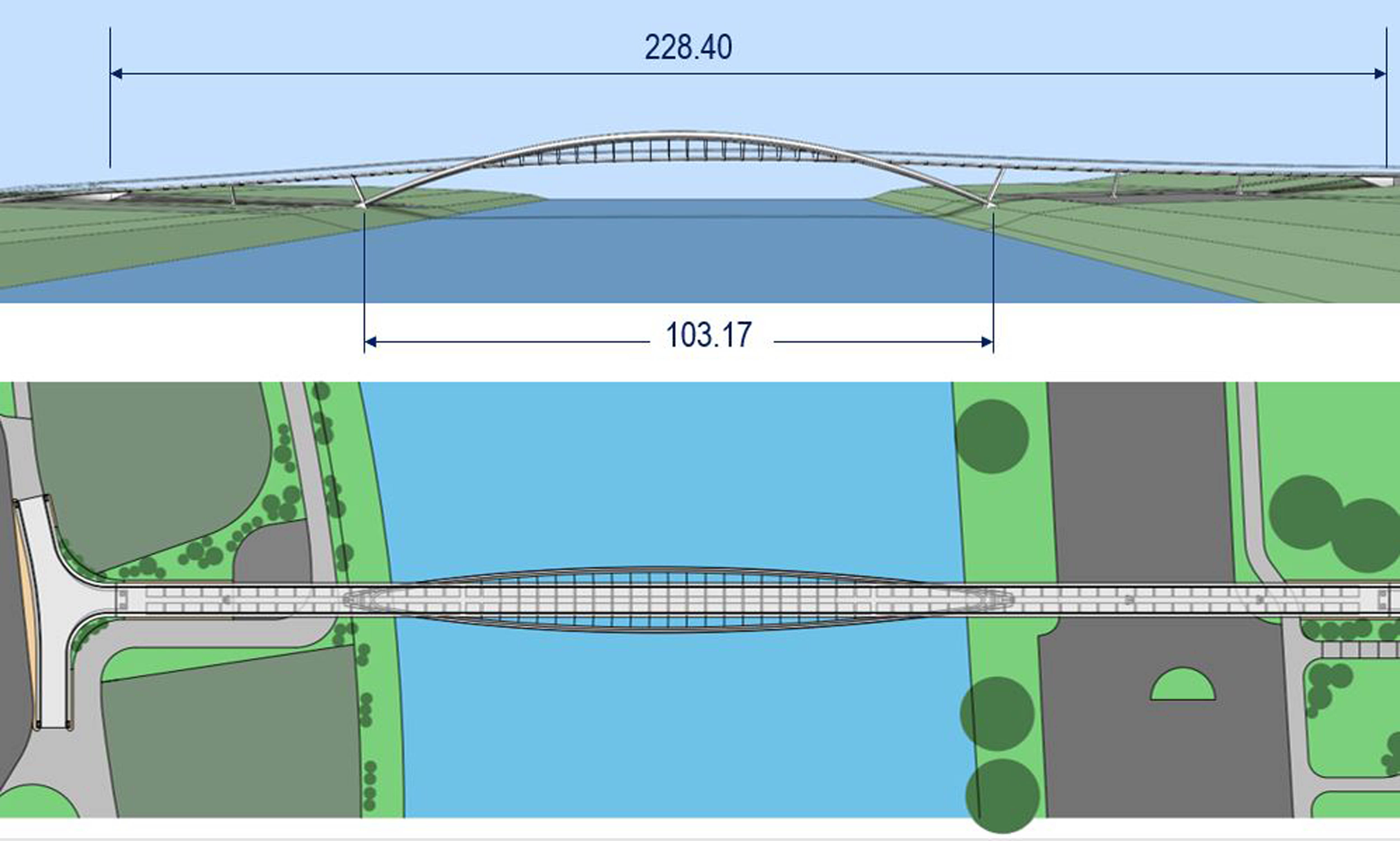

SituáciaAutor: Stráský, Hustý a partneři

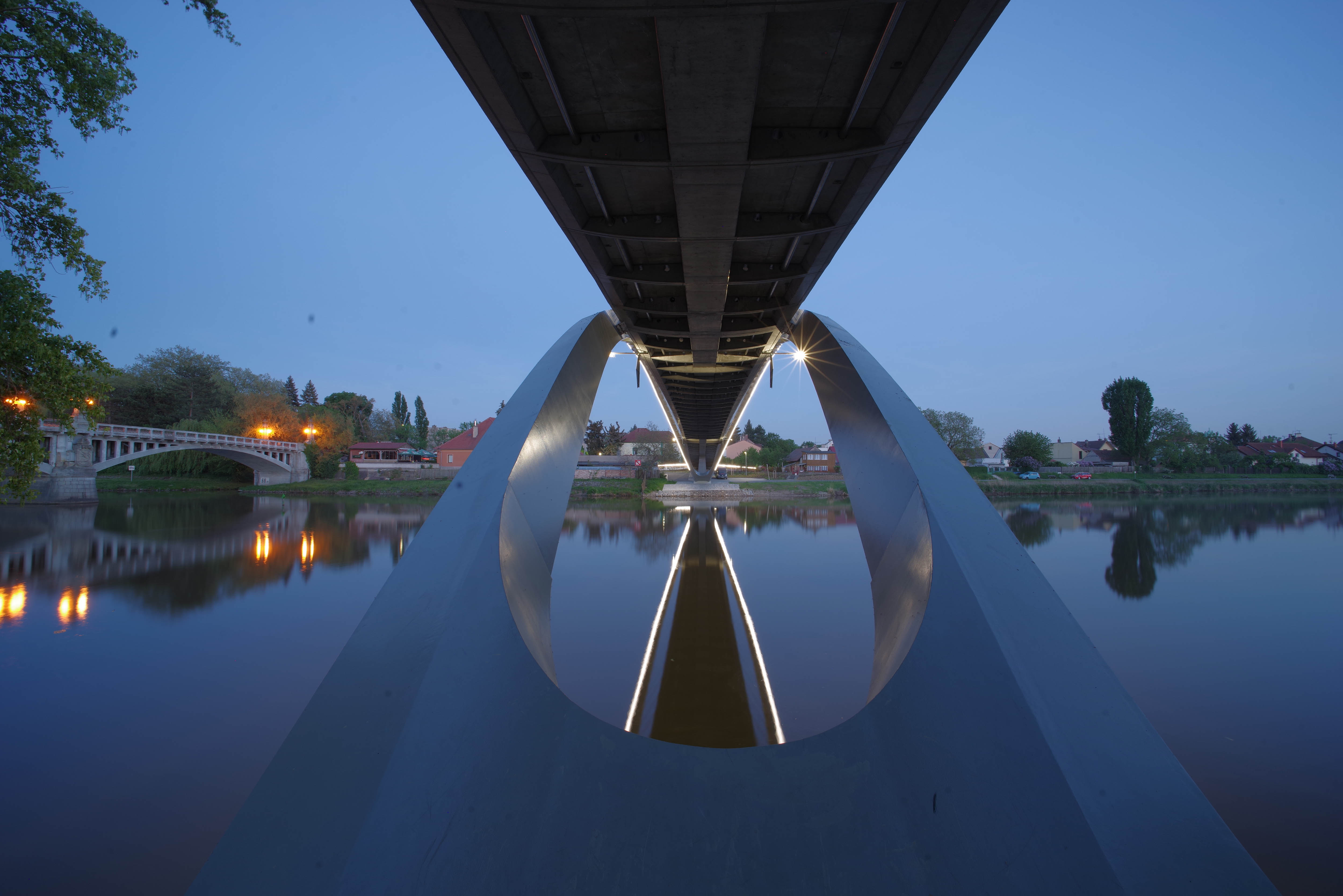

Mostovka z predpätého betónu je nad riekou zavesená na dvoch priečne sklonených oceľových oblúkoch sedemuholníkového komorového prierezu. Rozpätie oblúkov je 103 m a ich vertikálne vzopätie je 11,25 m. Vodorovná vzdialenosť oblúkov je premenná od 1,90 m v ich päte, do 10,60 uprostred rozpätia. V päte sú oblúky vzájomne spojené.

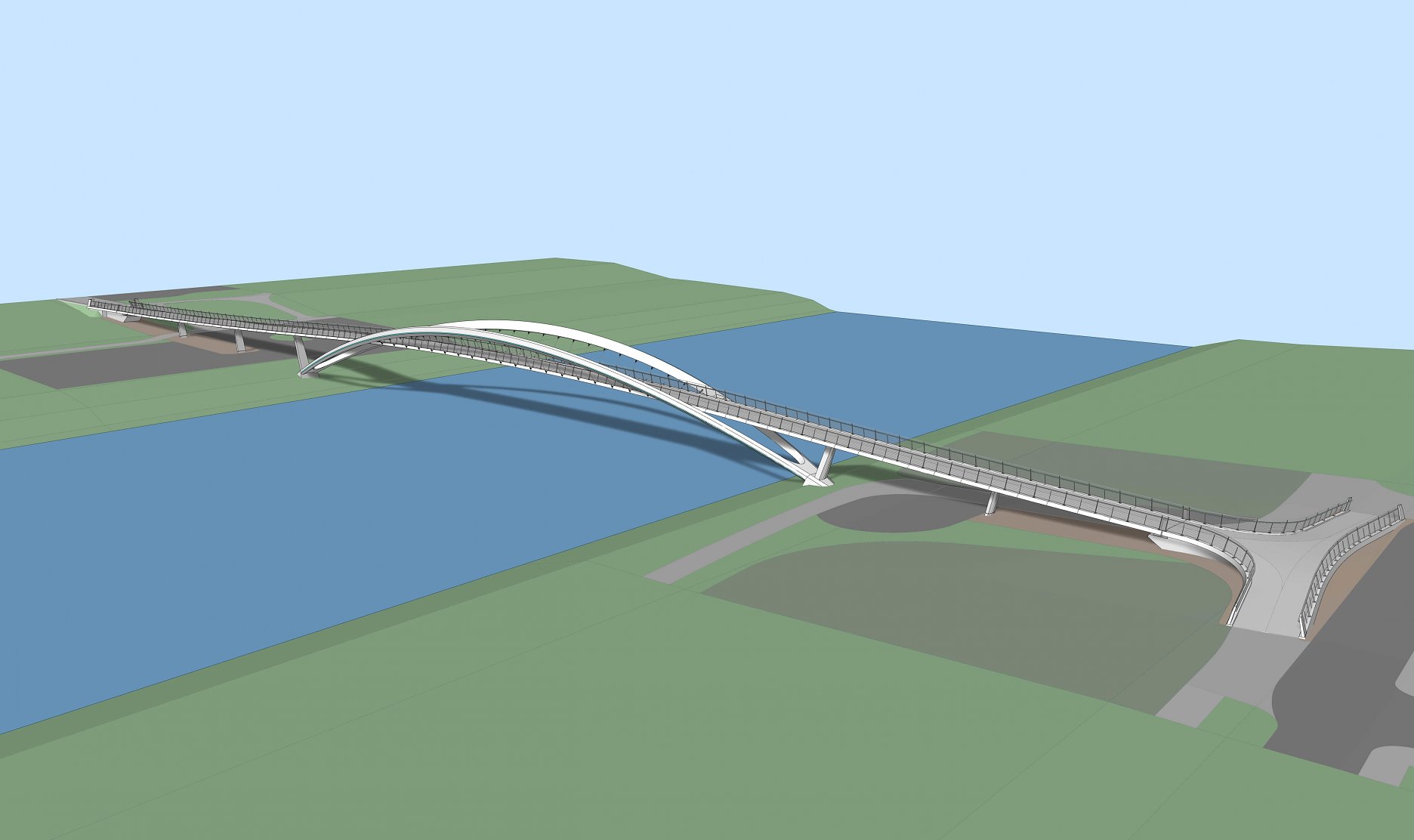

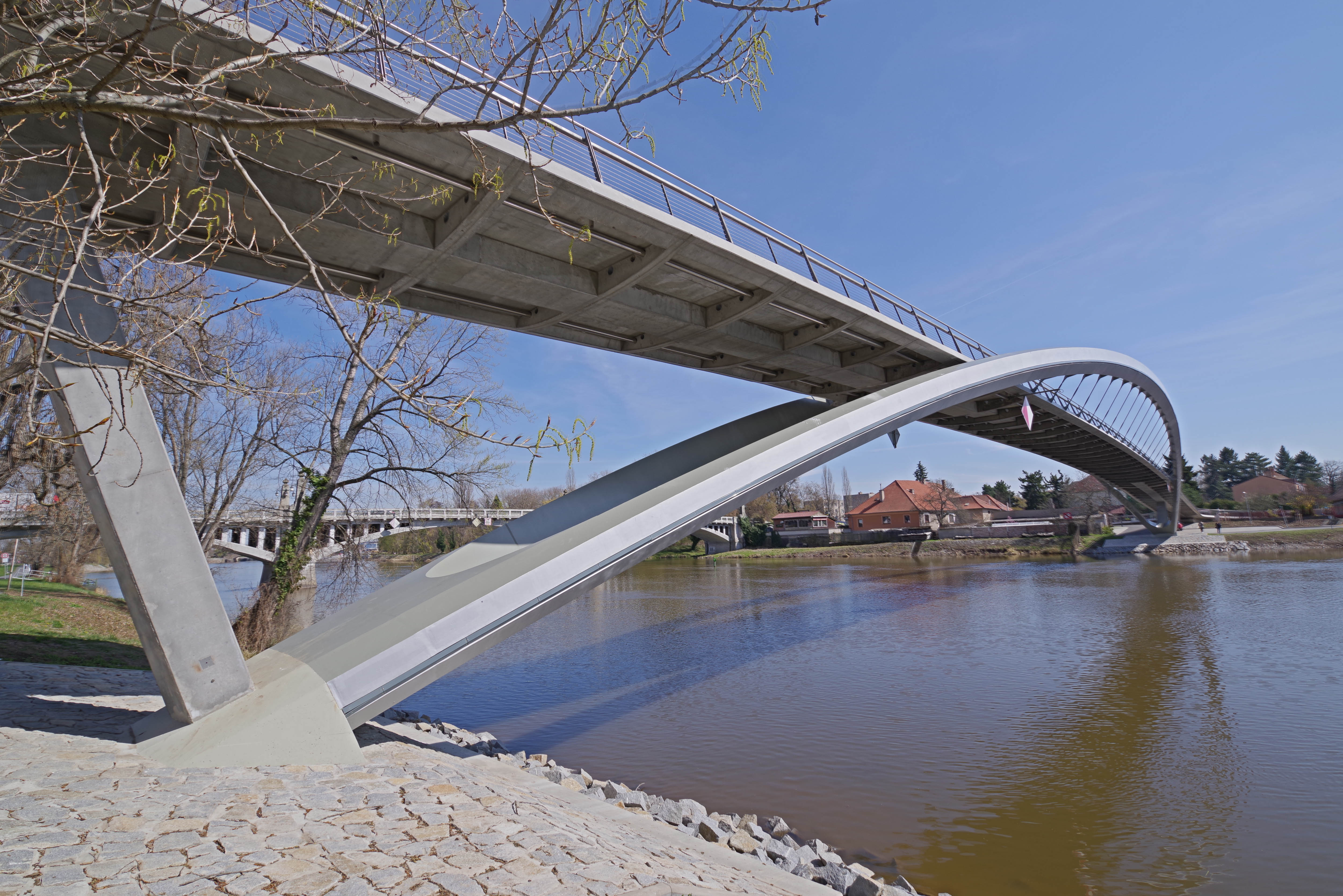

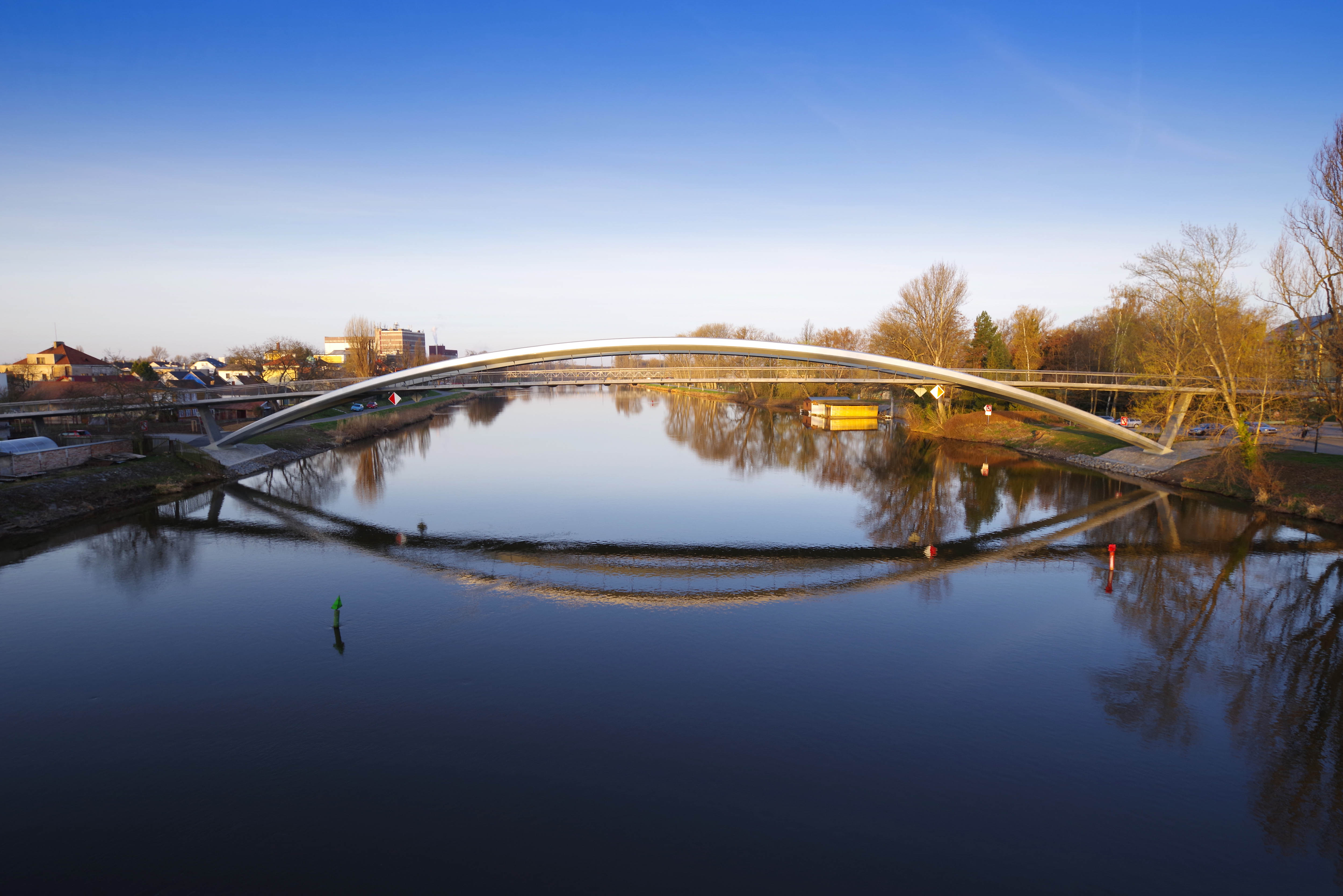

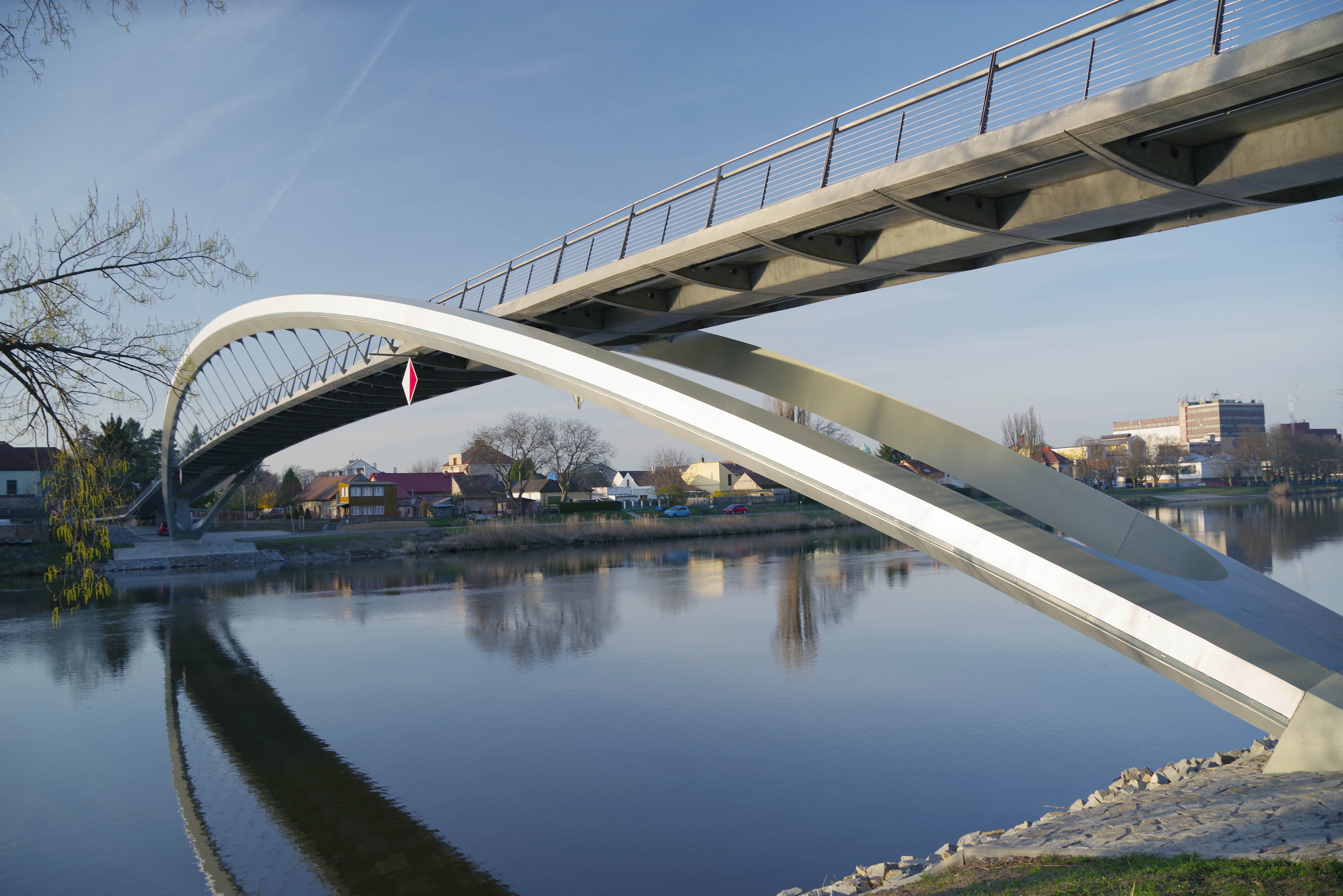

Celkový pohľad na konštrukciu mosta
Celkový pohľad na konštrukciu mostaAutor: Stráský, Hustý a partneři

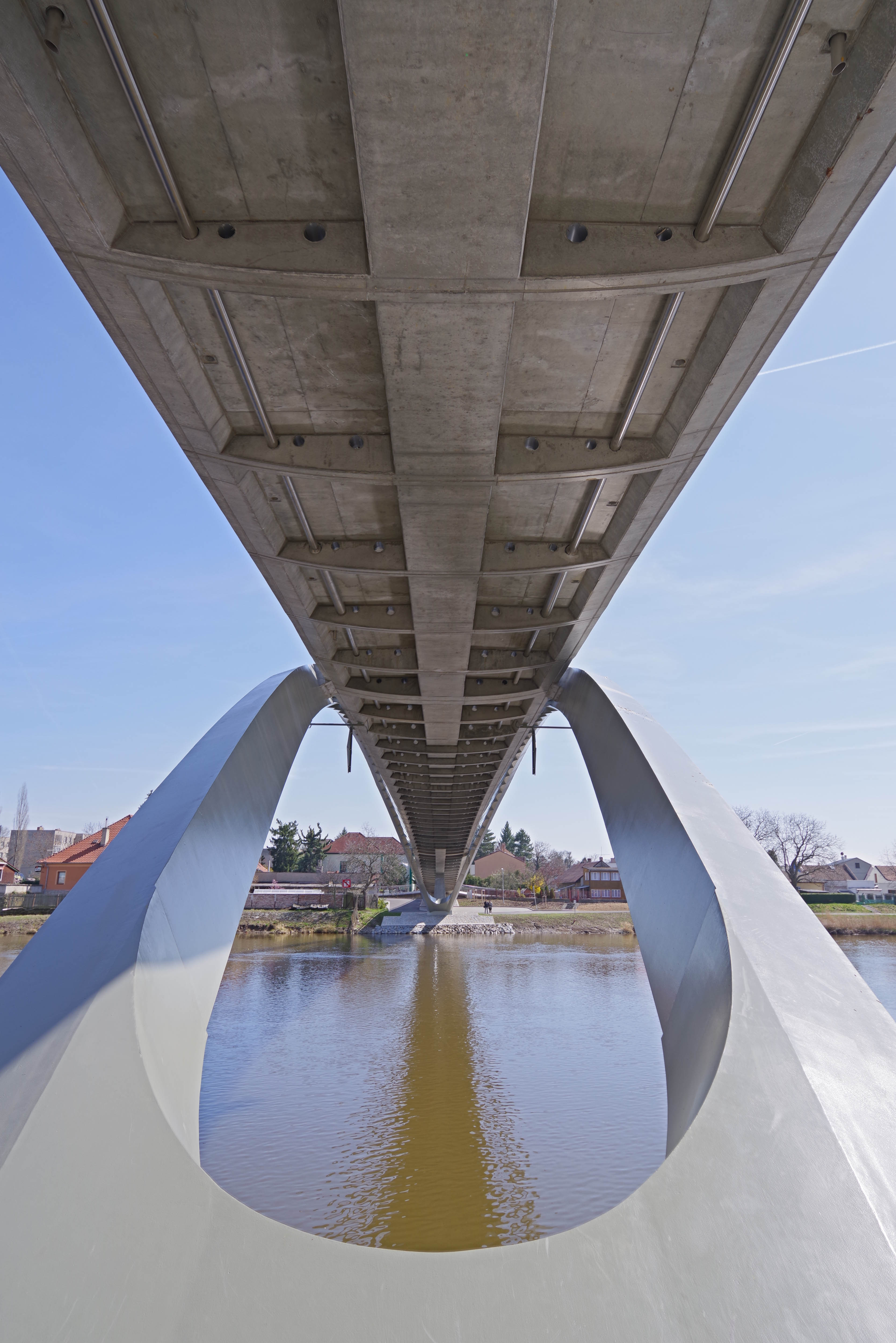

Oblúky z ocele S355 majú komorový prierez premennej výšky od 820 do 1 350 mm a šírky 665 mm. Prierezy sú stužené výstuhami, na ktoré nadväzujú plechy na kotvenie závesov. Uprostred vonkajšej plochy sú v oblúkoch vytvorené vybrania pre osvetlenie. Typické závesy sú tvorené tyčami MacAlloy s priemerom 42 a 48 mm. V miestach, kde by boli príliš krátke ich nahrádza kĺbové spojenie. V priemete mostovky s oblúkmi bolo pri montáži vzájomné spojenie tvorené pohyblivými oceľovými kĺbmi. Tieto kĺby boli po montáži zabetónované v krátkych blokoch.

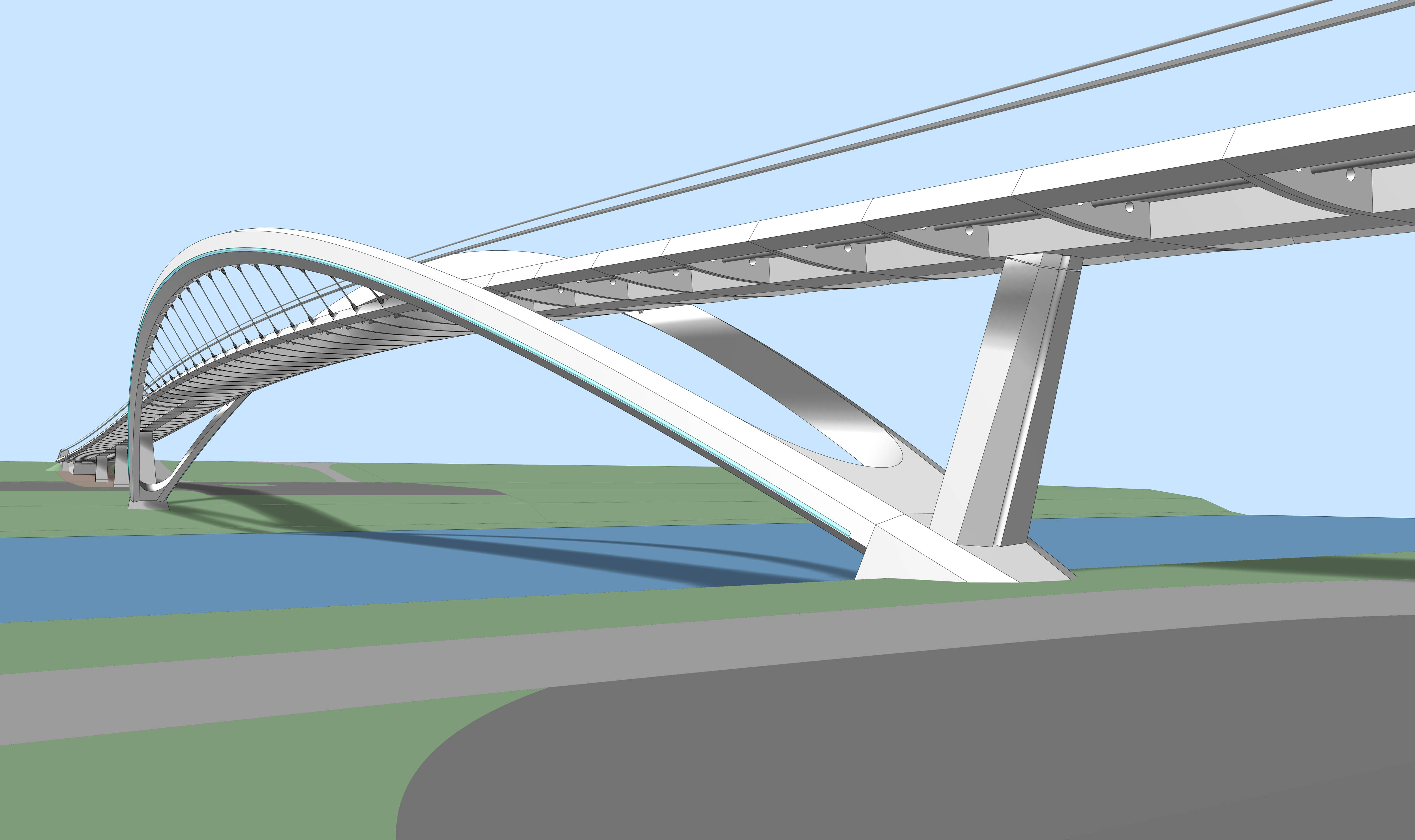

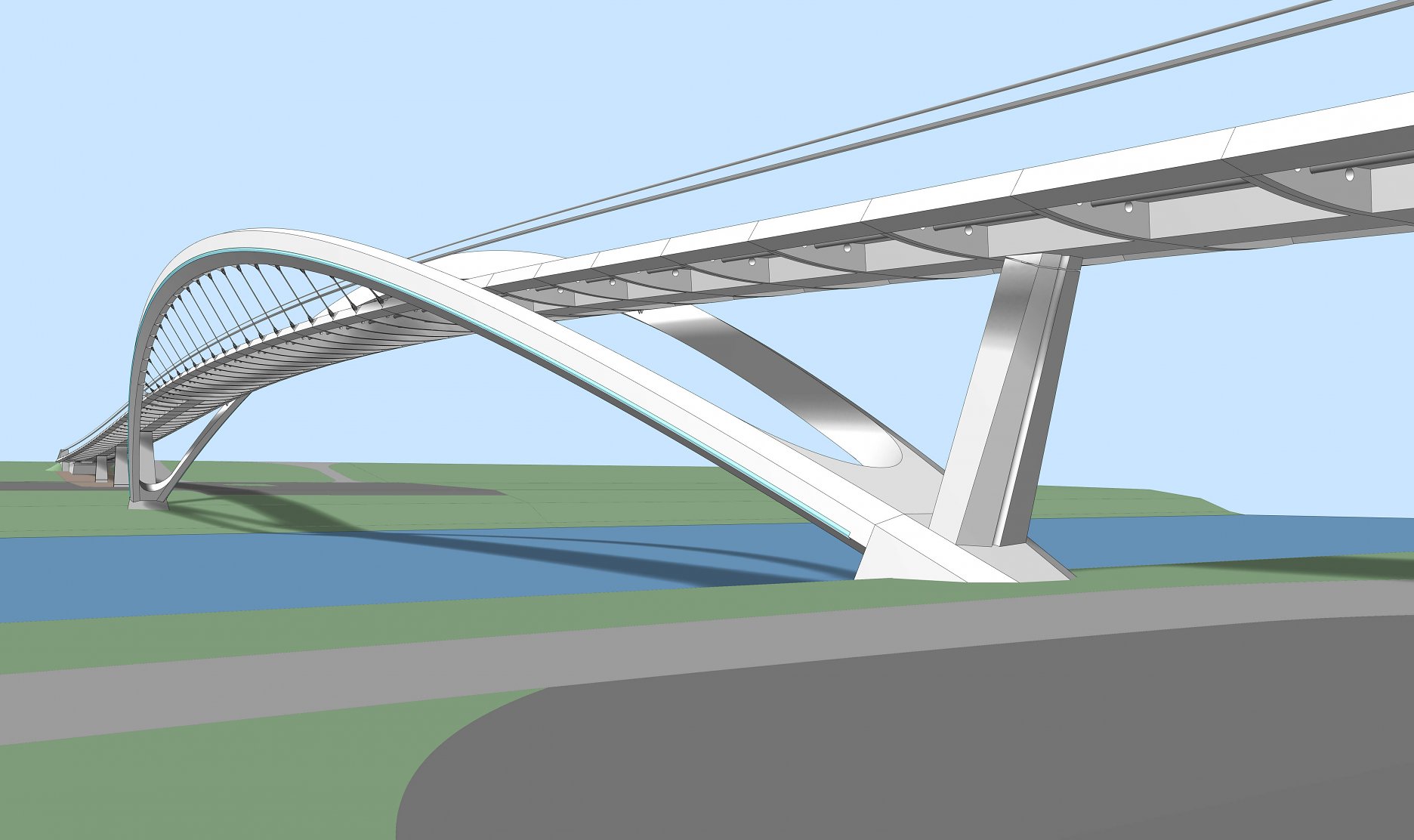

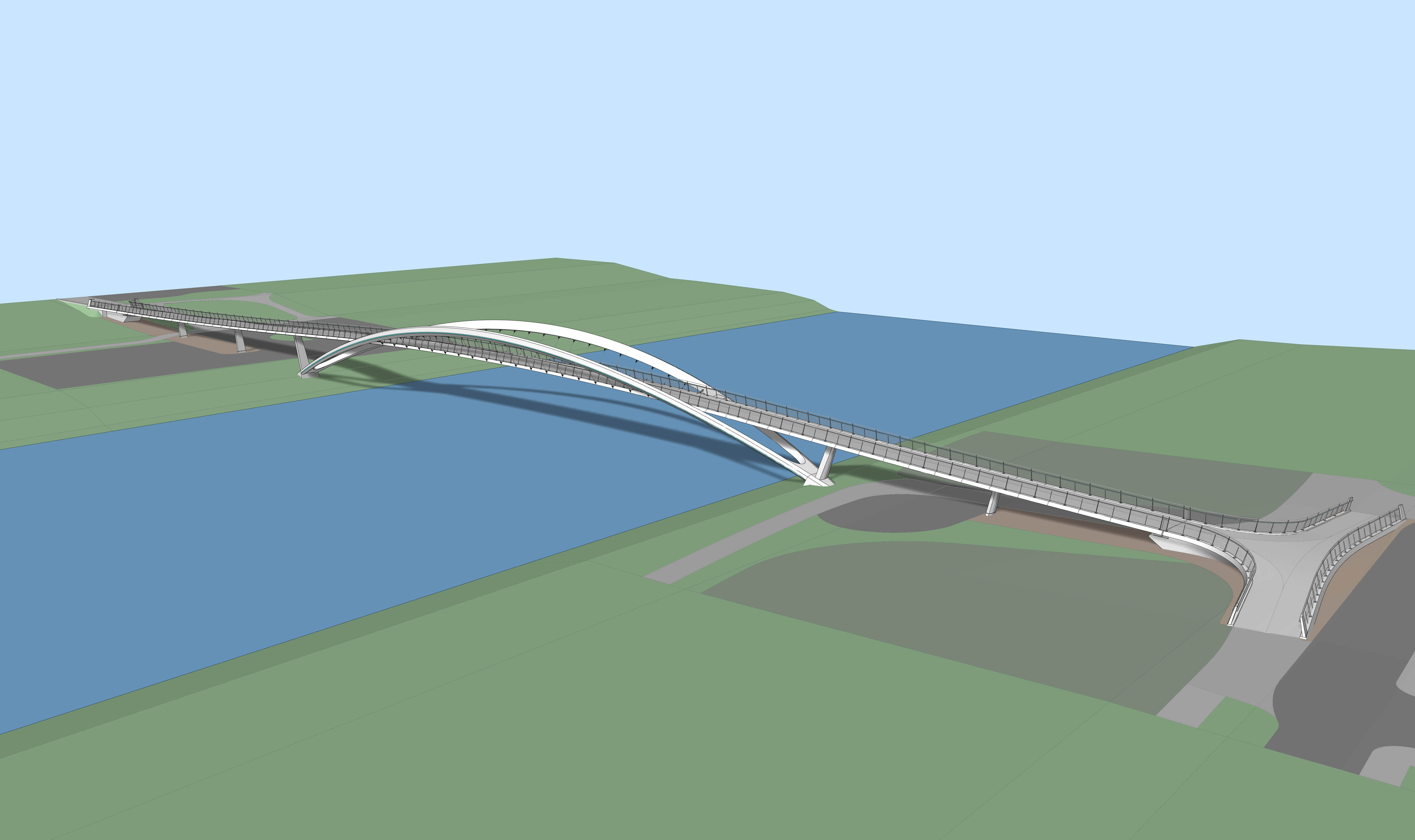

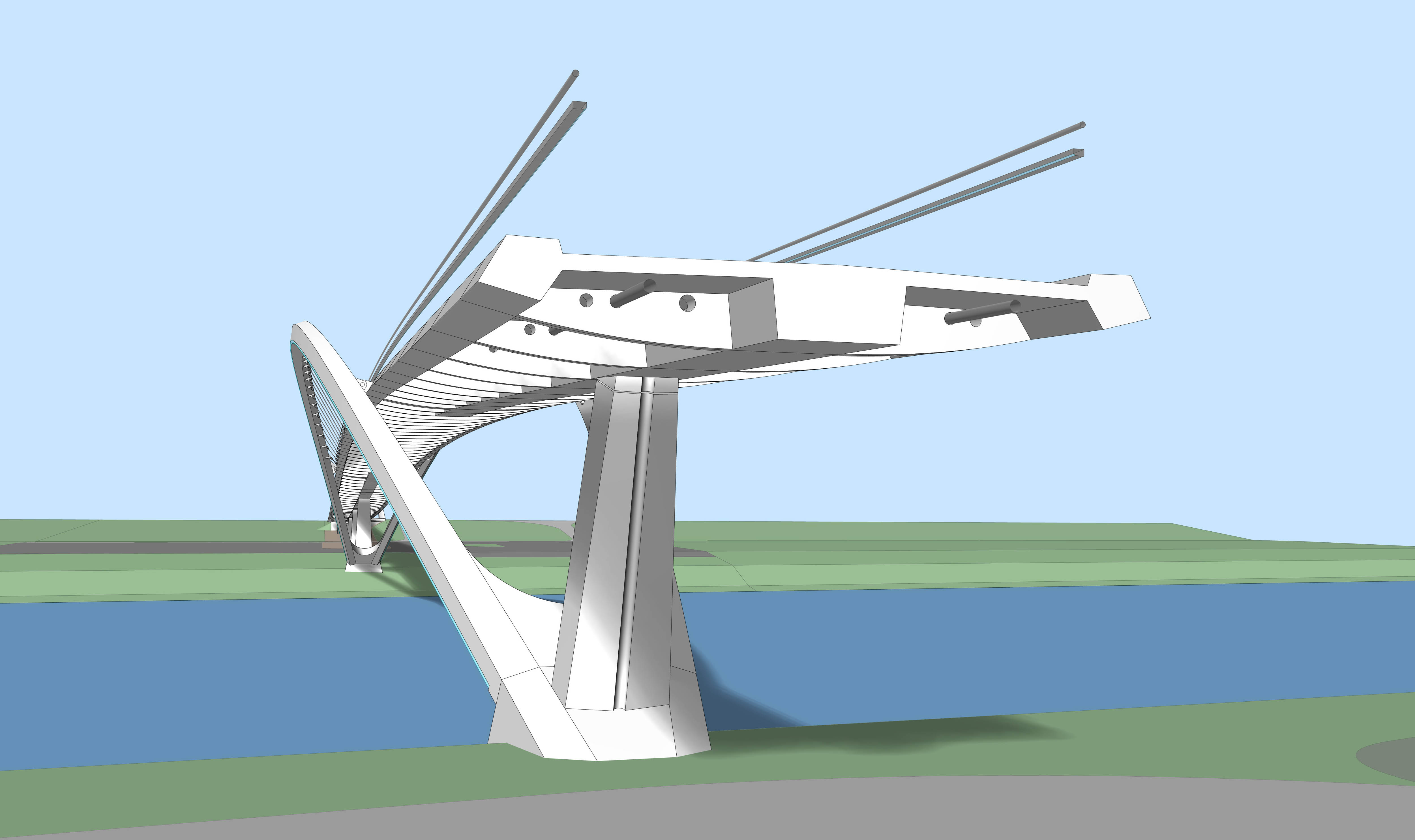

Vizualizácia
Vizualizácia Autor: Stráský, Hustý a partneři

Mostovka celkovej šírky 5,50 m, ktorú tvoria krajné nosníky, stredové rebro a mostovková doska, je v rastri 3,0 m stužená priečnikmi. Výška stredného rebra je premenná, v zavesenom poli dosahuje 350 mm. Vo všetkých ostatných poliach zodpovedá jeho výška 590 mm celkovej hrúbke mostovky. Mostovka je pozdĺžne predpätá káblami umiestnenými v krajných nosníkoch a v stredovom rebre. Pre prípadné budúce zosilnenie mosta sú v priečinkoch vytvorené otvory na umiestnenie ďalších dvoch káblov.

Schematický pôdorys a pohľad
Schematický pôdorys a pohľadAutor: Stráský, Hustý a partneři

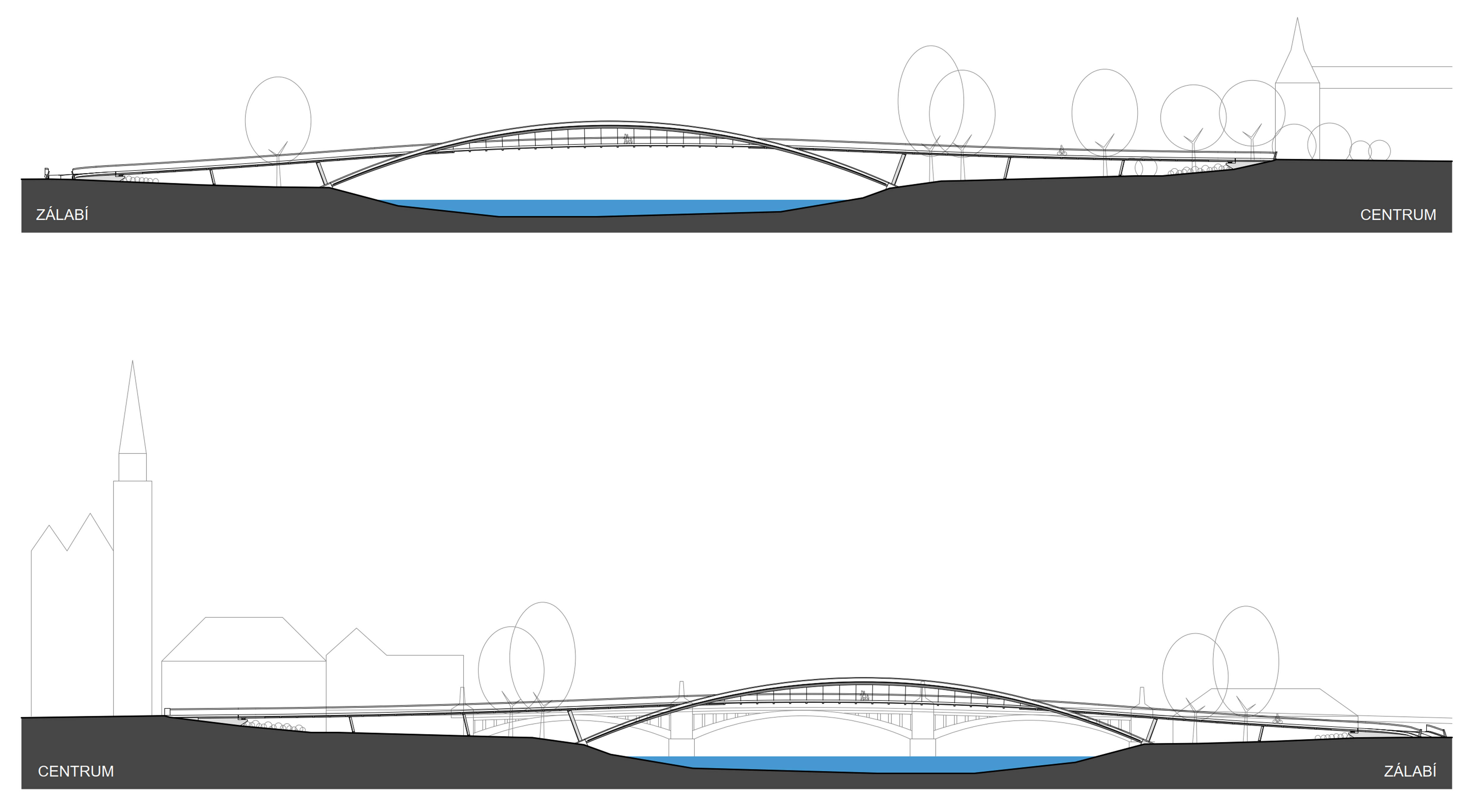

Pohľady
PohľadyAutor: Stráský, Hustý a partneři

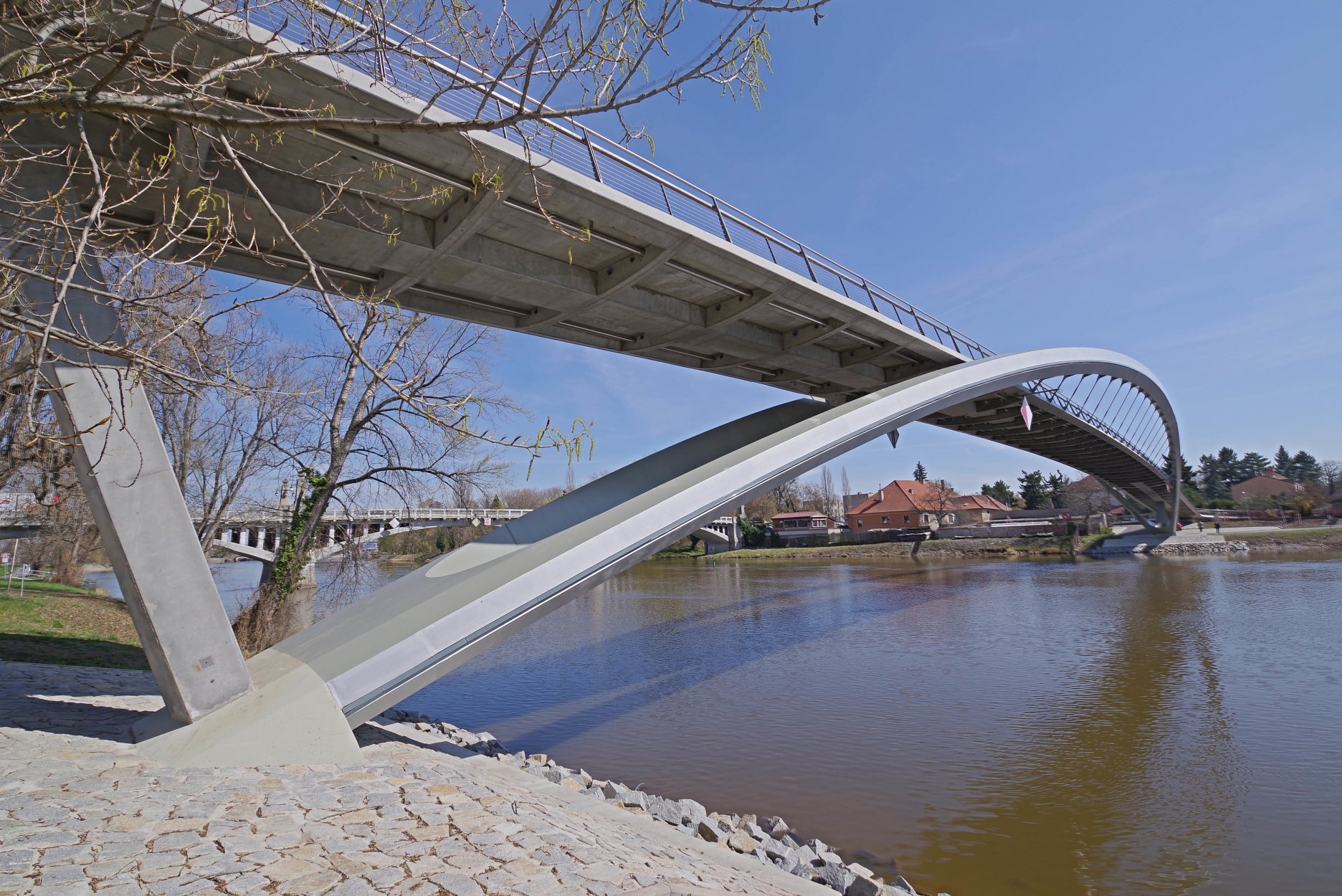

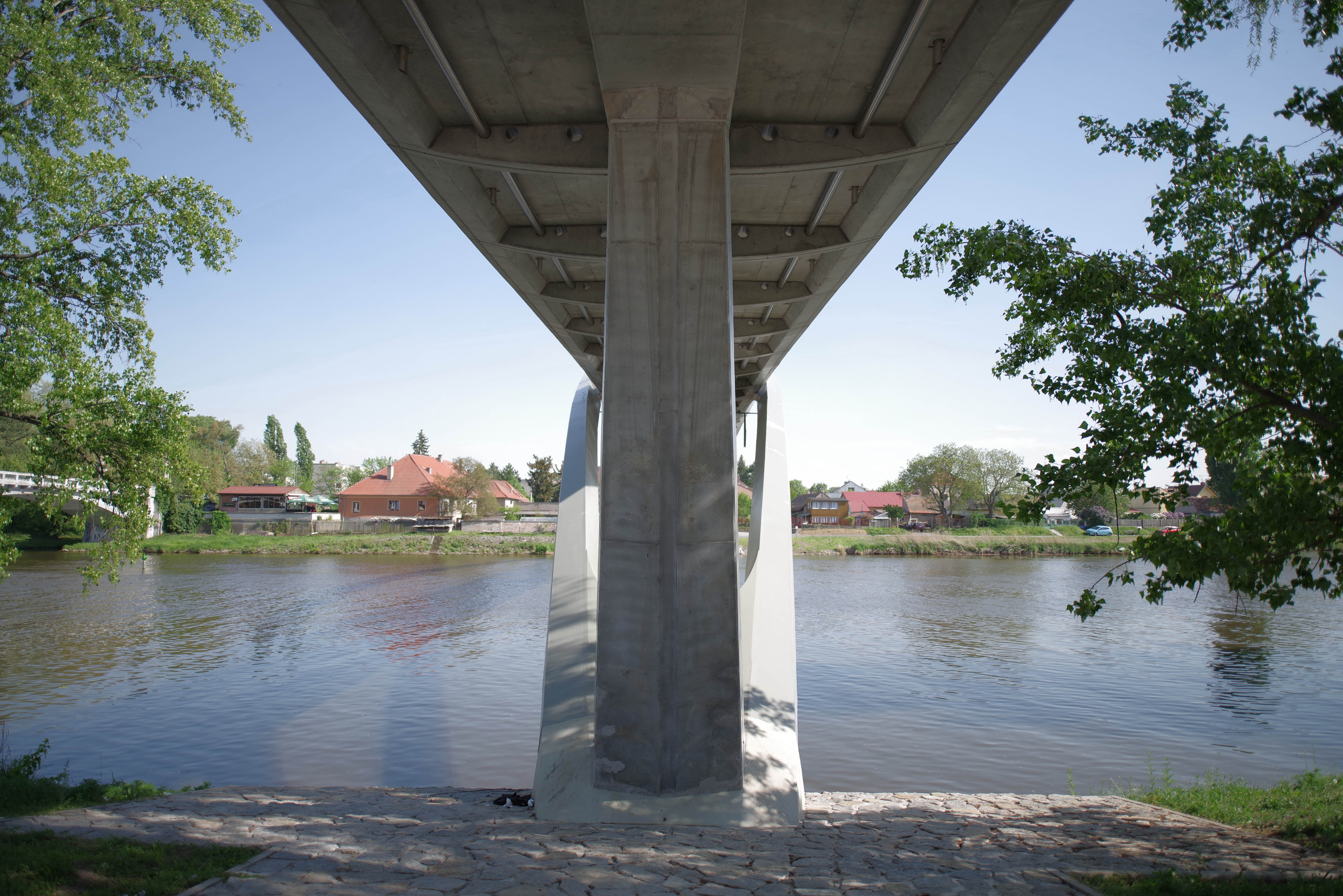

Krajné polia podopierajú šikmé piliere s konštantnou hrúbkou 0,40 m premenlivou šírkou. Rozširujú sa od ich vrcholov, kde nadväzujú na stredné rebro mostovky, smerom k základom podopretým mikropilótami.

Konštrukčné riešenie bolo navrhnuté na základe detailných statických a dynamických výpočtov pre zaťaženie špecifikované Euronormami. Všetky konštrukčné prvky sú dimenzované na minimálnu životnosť lávky 100 rokov.

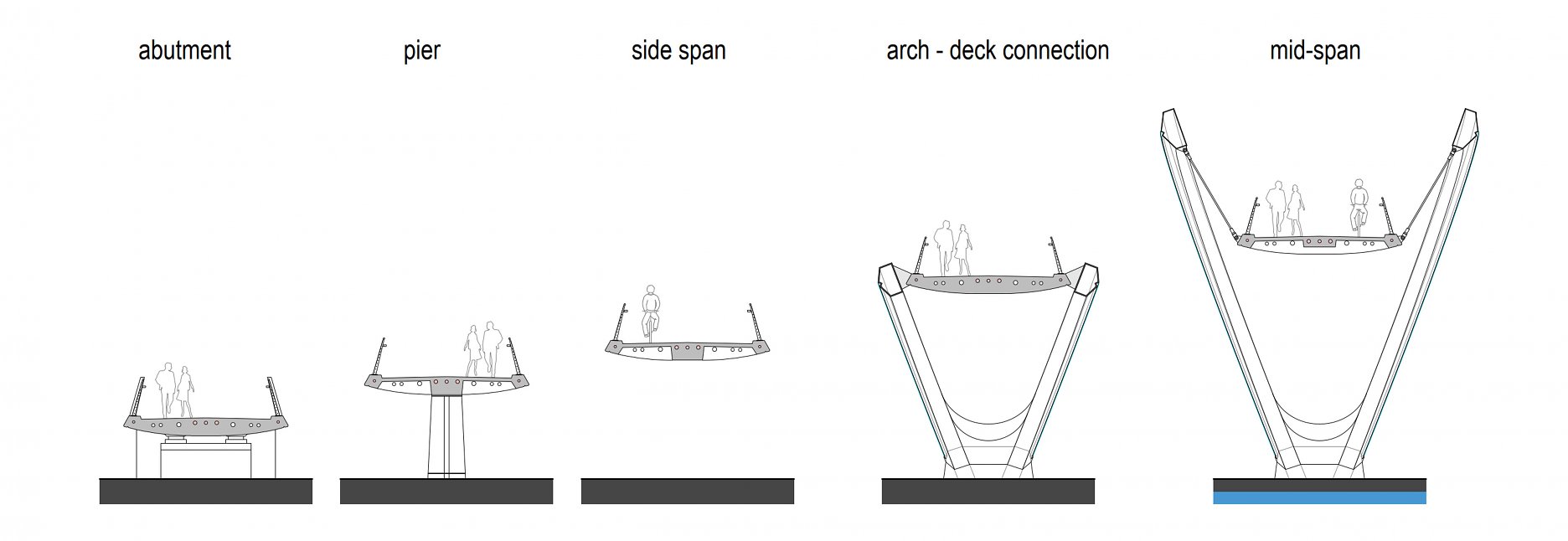

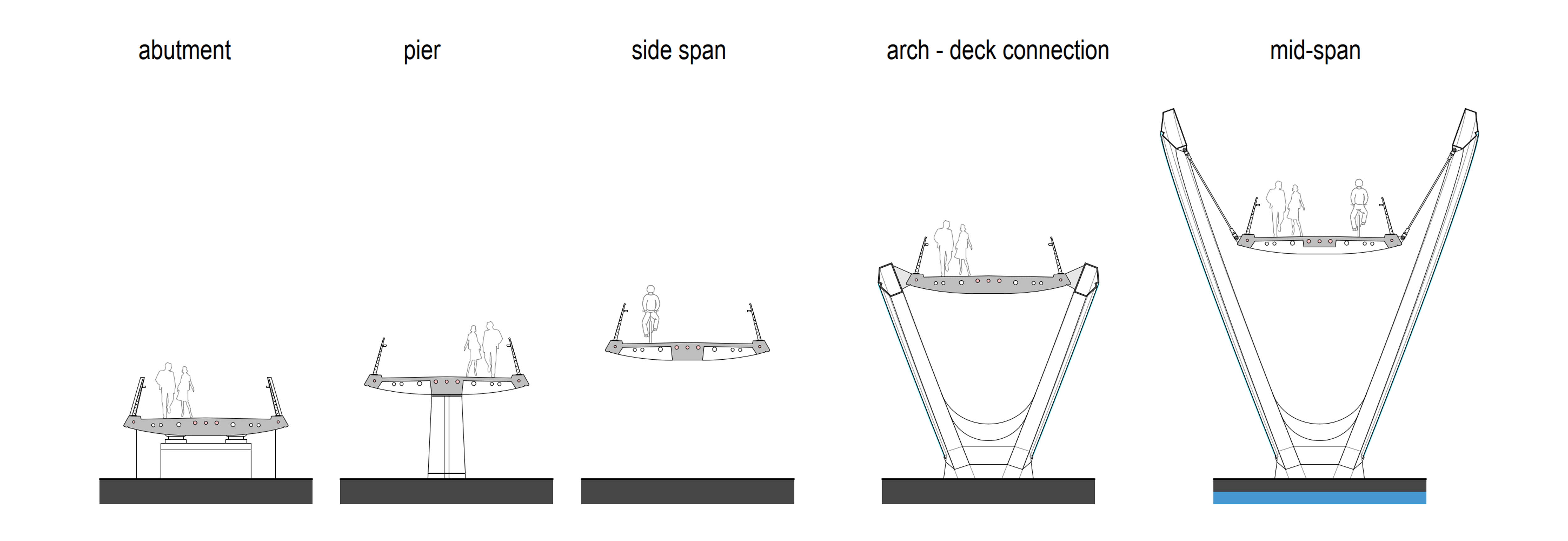

Schematické rezy
Schematické rezyAutor: Stráský, Hustý a partneři

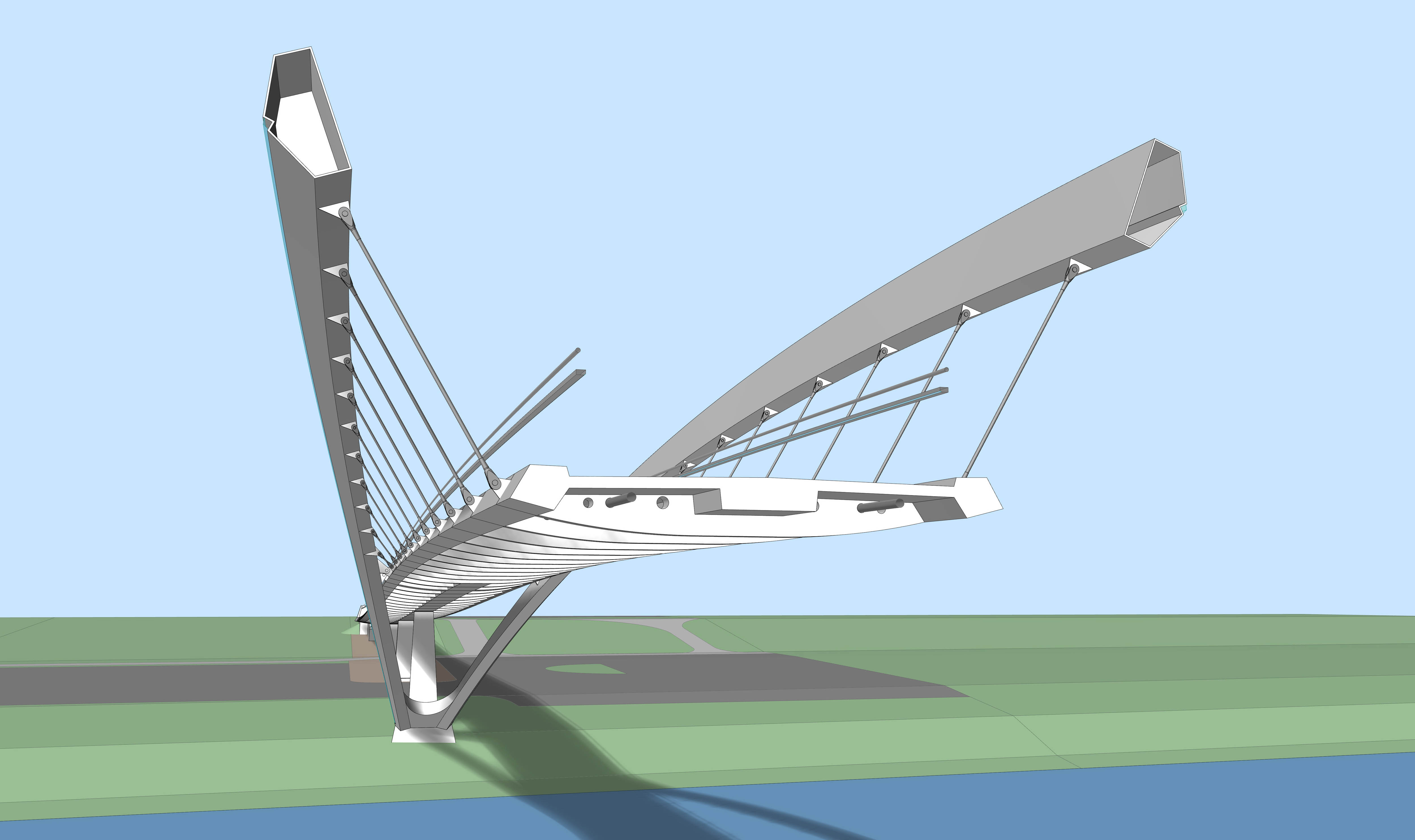

Rezoperspektíva
RezoperspektívaAutor: Stráský, Hustý a partneři
Rezoperspektíva
RezoperspektívaAutor: Stráský, Hustý a partneři

Realizácia

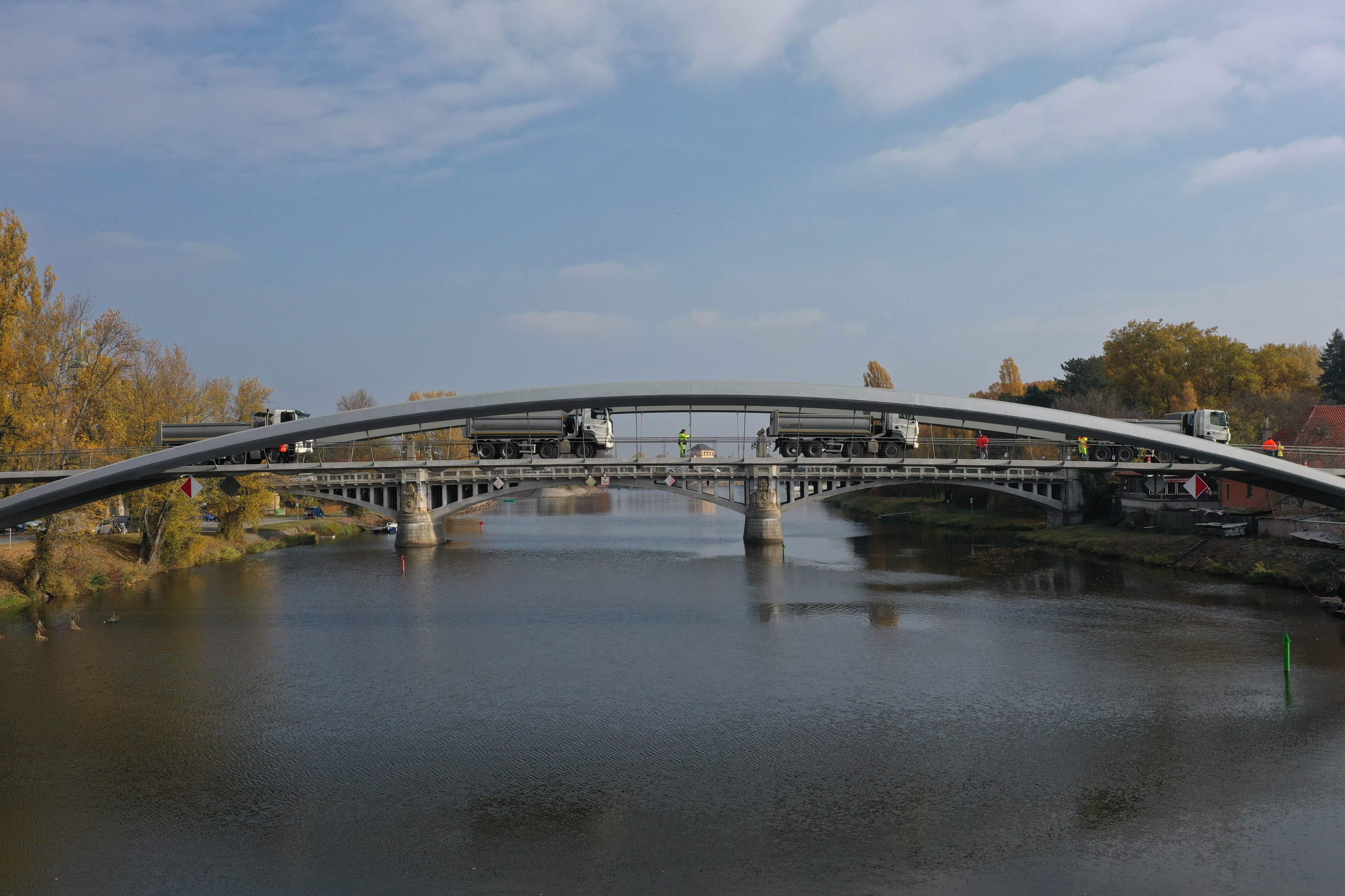

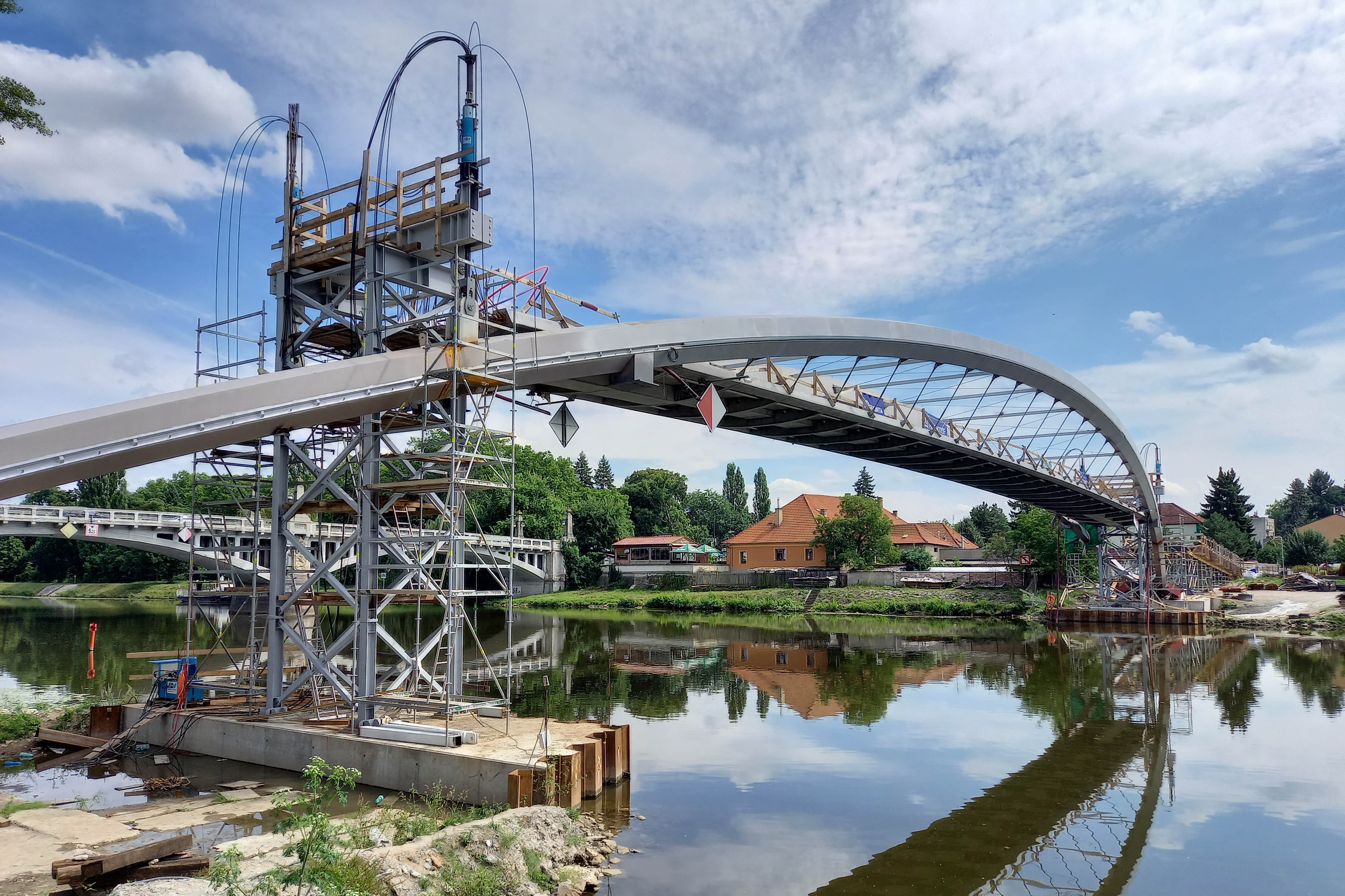

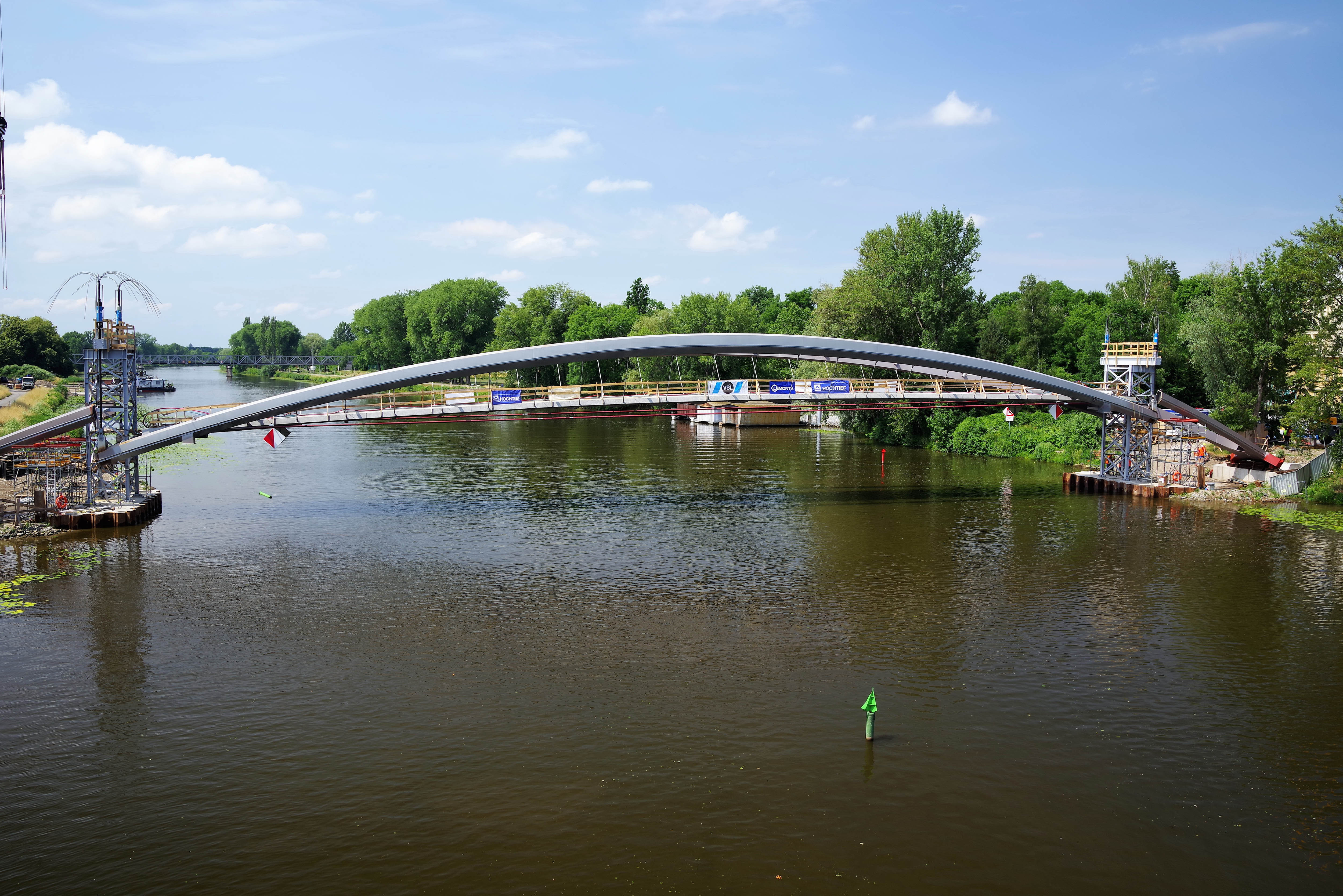

Technológiu stavby navrhol zhotoviteľ mosta. Stredná časť mosta bola zmontovaná na brehu, kde bola na pevnej skruži vybetónovaná a predopnutá mostovka a na montážnych podperách boli zmontované oblúky. Následne bola mostovka zavesená na oblúky, ktorých konce boli montážne podopreté a vzájomne spojené vonkajšími káblami.

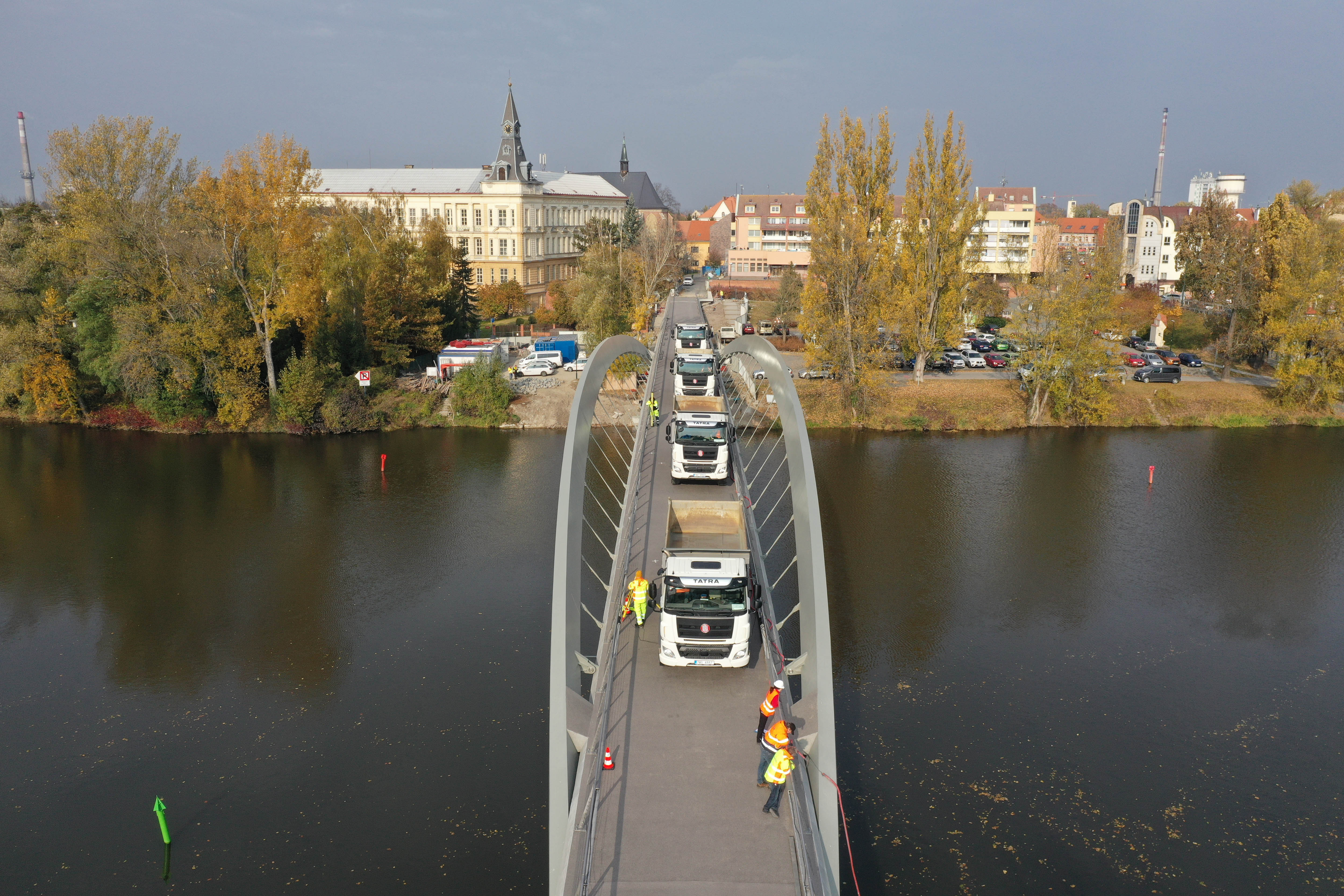

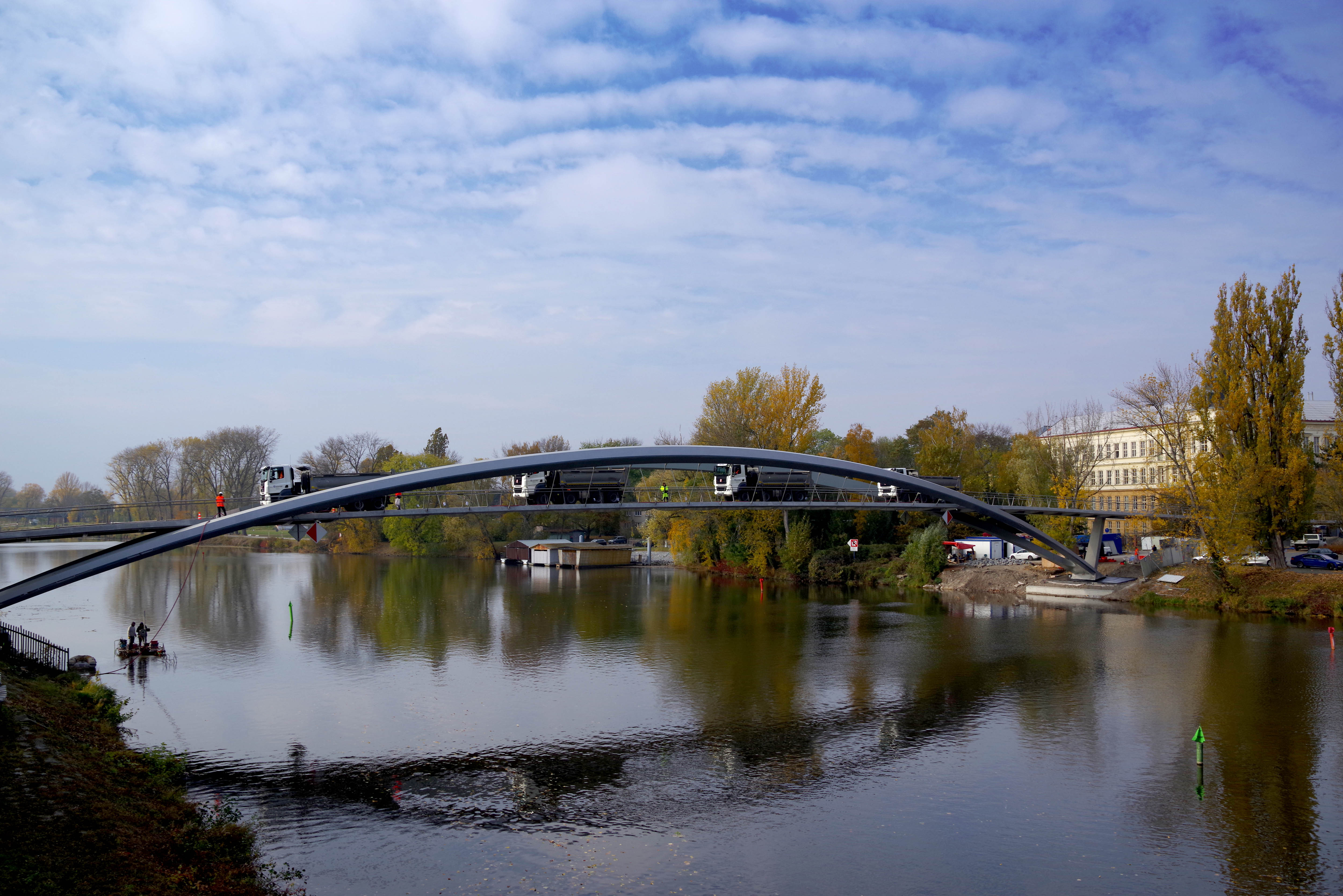

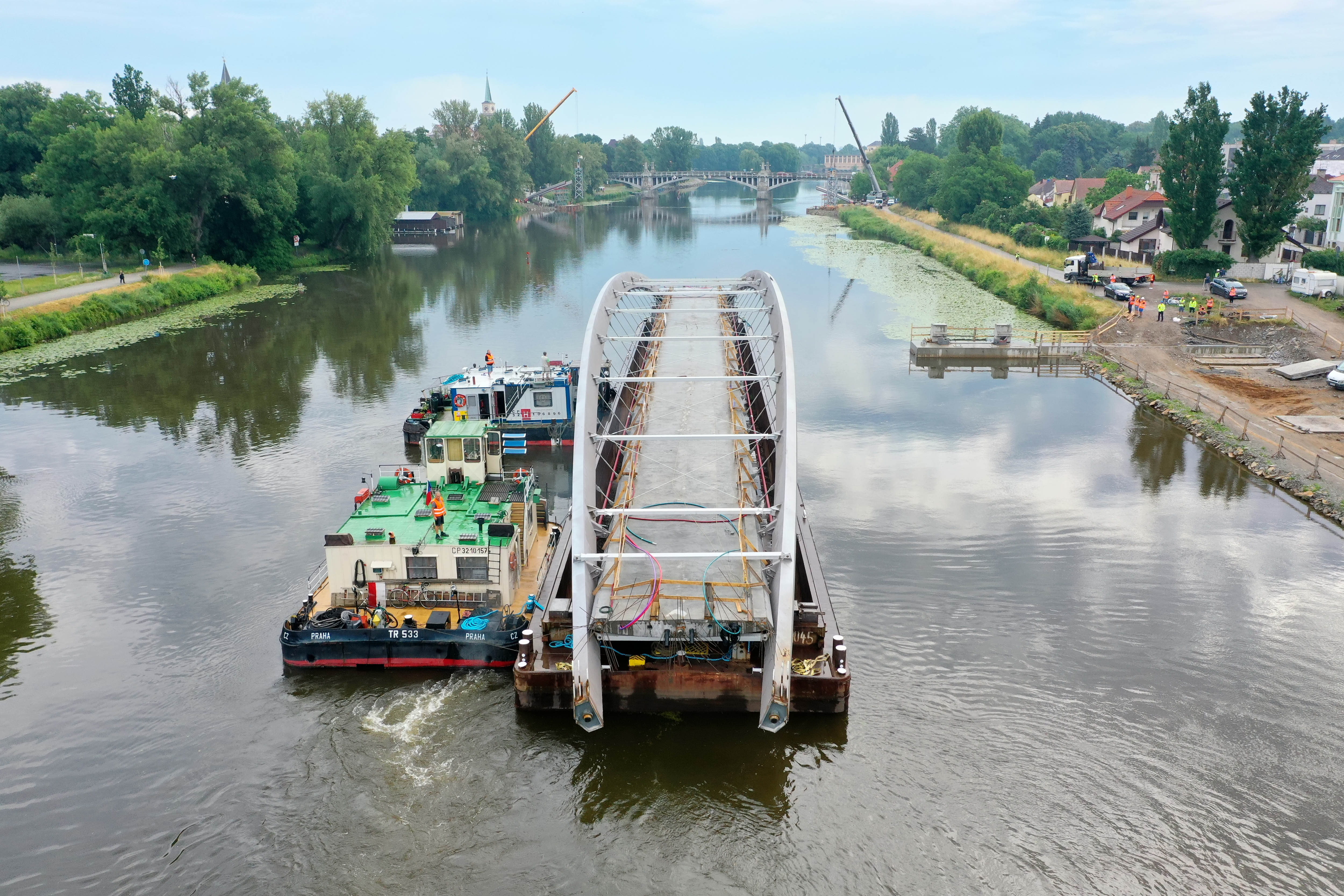

Konštrukcia s celkovou hmotnosťou 400 ton bola priečne posunutá nad rieku. Tu bola na montážnych podperách zdvihnutá a následne spustená na loď. Po dopravení na miesto pokračovala stavba zavesením na montážne podpery a vyzdvihnutím do projektovanej polohy. nasledovalo privarenie krajných častí oblúkov. Po tomto úkone bola oblúková konštrukcia pri základoch rozopretá a montážne káble zrušené. Nasledovala montáž skruží krajných polí a ich betonáž. Po ich predpätí boli nanesené chodníkové vrstvy tvoriace izoláciu konštrukcie, pribudlo zábradlie, dilatačné závery a osvetlenie. Konštrukciu lávky sa podarilo realizovať s minimálnym vplyvom na prevádzku na rieke.

Funkcia konštrukcie bola overená statickými a dynamickými skúškami, ktoré potvrdili predpoklady návrhu a kvalitu vykonaných prác. Stavba konštrukcie bola zahájená v septembri 2020, lávka bola uvedená do prevádzky bola v novembri 2021.

Autori: Stráský, Hustý a partneři
Foto: Miloš Vejchoda, Michal Vénos
