Vývojové centrum modularity, Vizovice (ČR)

Realizácia česko-slovenského ateliéru CHYBIK + KRISTOF slúži ako think-tank prezentujúci nové koncepty a možnosti modulárnej výstavby.
Vývojové centrum modularity, Vizovice (ČR)
Autori: Ing. arch. Ondřej Chybík, MAS ETH, Ing. arch. Michal Krištof, Ondřej Mundl, Lukáš Habrovec, Martin Holý, Michal Klimeš, Dávid Medzihorský, Vojtěch Kouřil, David Bernátek, Petr Novák, Vladimír Šobich, Přemek ZhořSpolupráca: Atelier zahradní a krajinářské architektury Sendler, Jiří Valenta (technické riešenia), Oldřich Studený (technické riešenia), Petr Chval (technické riešenia)Investor: KOMA ModularNávrh: 2018 - 2019Realizácia: 2022 - 2022Adresa: Říčanská 1191, Vizovice, Česká republikaPublikované: 12. október 2022

Modulárne stavanie je pozitívne vnímané najmä kvôli rýchlosti a jednoduchosti realizácie. Z modulov však nevznikajú len účelné stavby bez architektonického prínosu. Tento spôsob výstavby začíname pozvoľna vnímať aj v inej rovine. V susednom Česku vznikajú stavby, ktoré pôvodné využitie modulárneho stavebného systému posúvajú za hranice jednoduchého okamžitého použitia obytných kontajnerov.

K slovu sa dostáva modulárna architektúra

Česko-slovenský ateliér CHYBIK + KRISTOF s vizovickou firmou Koma Modular dlhodobo spolupracuje. Stačí spomenúť napríklad český pavilón na EXPO 2015 v Miláne (ktorý sa mimochodom vrátil do Vizovic a slúži ako administratívna budova spoločnosti). Spoločné úsilie, ktoré siaha až do roku 2007, aktuálne zavŕšila realizácia Vývojového centra modularity, ktorá ukazuje možnosti nového stavebnicového systému. Ten vychádza zo štandardných výrobkov firmy, ale vďaka kombinácii plošných prvkov a základných boxov umožňuje voľnejšie usporiadanie vnútorného priestoru.

Schematický rez
Schematický rezKresba: Alexey Klyuykov

Kontext a urbanistické riešenie

Vývojové centrum je súčasťou Centra modulárnej architektúry vznikajúceho v areáli vizovickej firmy. Architekti z ateliéru Chybík+Krištof rozdelili areál na dve časti. Vzdialenejší segment vyčlenili pre výrobu, zatiaľčo trojuholníková plocha, tvoriaca vstupnú bránu do areálu, slúži administratíve, zamestnancom a návštevníkom.

Trojuholníkové námestie vymedzuje jedáleň so šatňou (prvá realizácia ateliéru pre spoločnosť) a "zrecyklovaný" český pavilón z Expo 2015, transformovaný na polyfunkčnú administratívnu budovu (realizácia ateliéru Chybík+Krištof, o konverziu sa postaral kolektív Olgoj Chorchoj - dielo sme podrobne predstavili v tomto článku). Celok uzatvára práve nové vývojové centrum. Objekty vymedzujú priestor určený pre oddych zamestnancov a časté akcie pre verejnosť (napríklad pravidelné vizovické dni architektúry).

Širšie vzťahy v rámci areálu firmy
Širšie vzťahy v rámci areálu firmyAutor: CHYBIK + KRISTOF

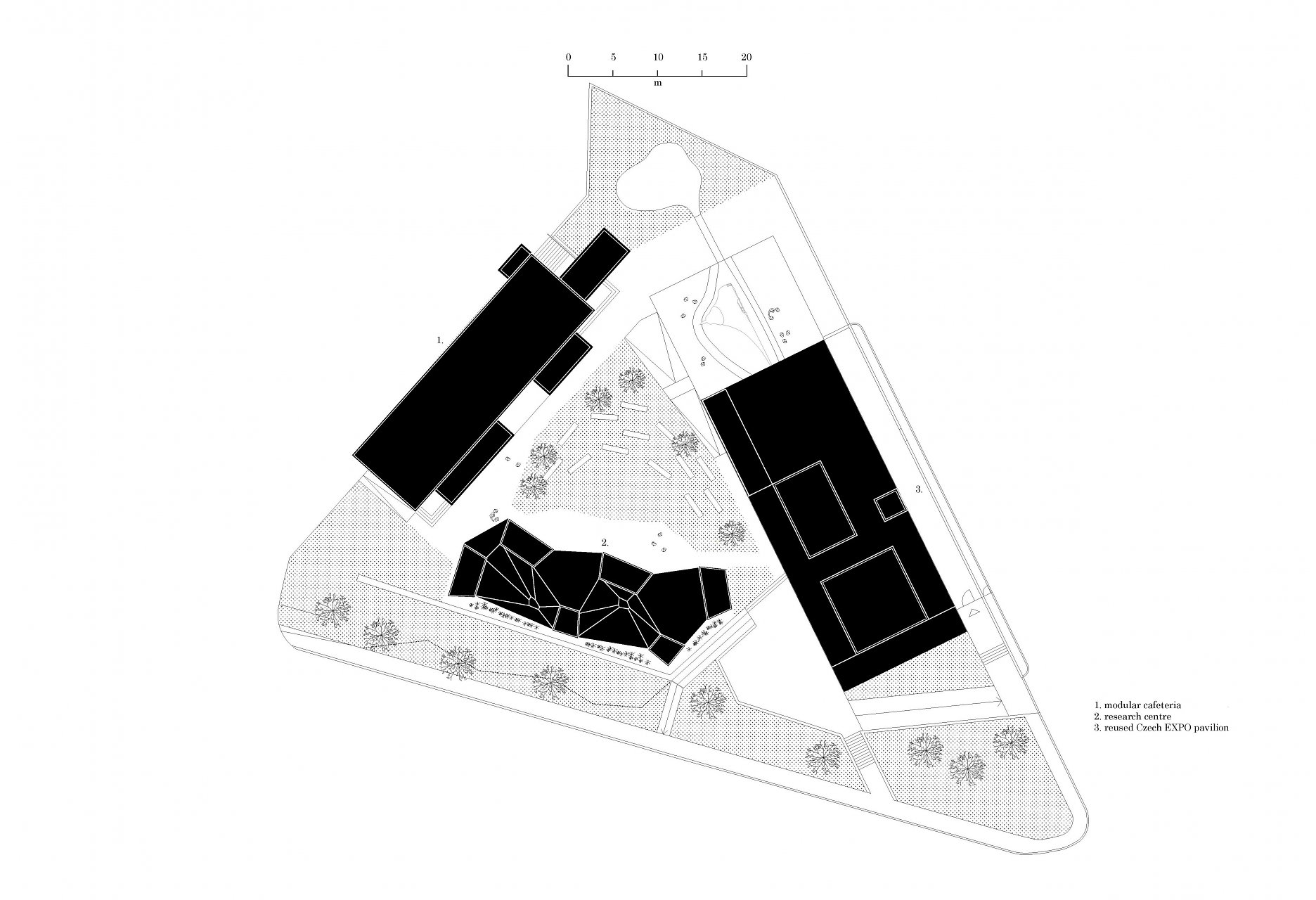

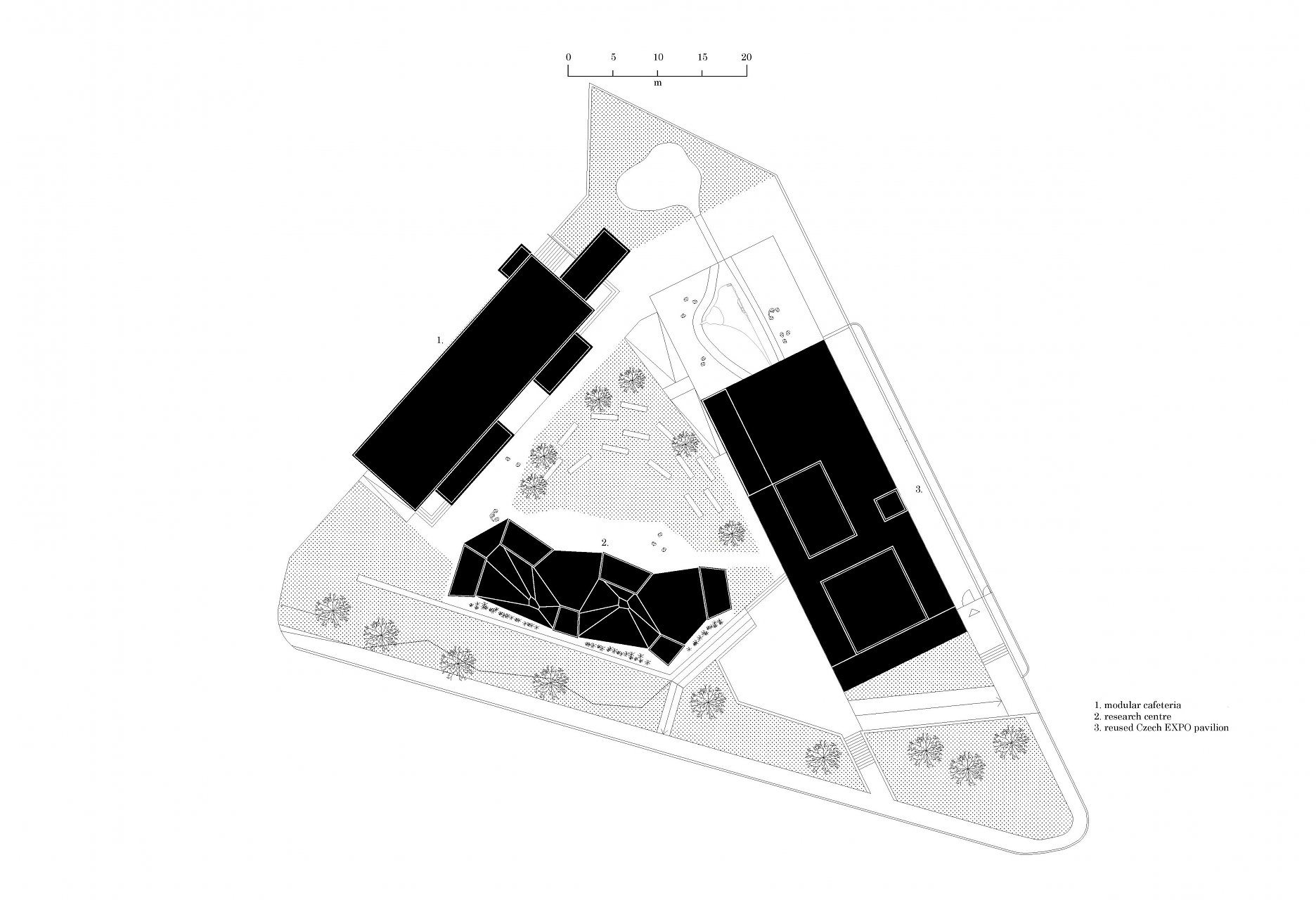

Situácia - nové centrum  vývojové a inovačné centrum modularity v rámci areálu
Situácia - nové centrum vývojové a inovačné centrum modularity v rámci areáluAutor: CHYBIK + KRISTOF

"Pri dlhodobej spolupráci s KOMA Modular sme začali objavovať možnosti, ale aj limity modulárnej výstavby. V novej budove výskumného centra sme chceli posunúť priestorové možnosti modulárnej architektúry. Klasické pravouhlé moduly sú výhodné najmä z dôvodu efektívnosti výroby a prepravy. Stavby sú tvorené kladením jedného modulu vedľa druhého, konštrukcie sa duplikujú v horizontálnom aj vertikálnom smere. Systém je výborný pre určitý účel, no pokiaľ má investor inú než pravouhlú parcelu alebo má špecifické požiadavky na priestorové riešenie, je do určitej miery obmedzený," hovorí architekt Michal Krištof.

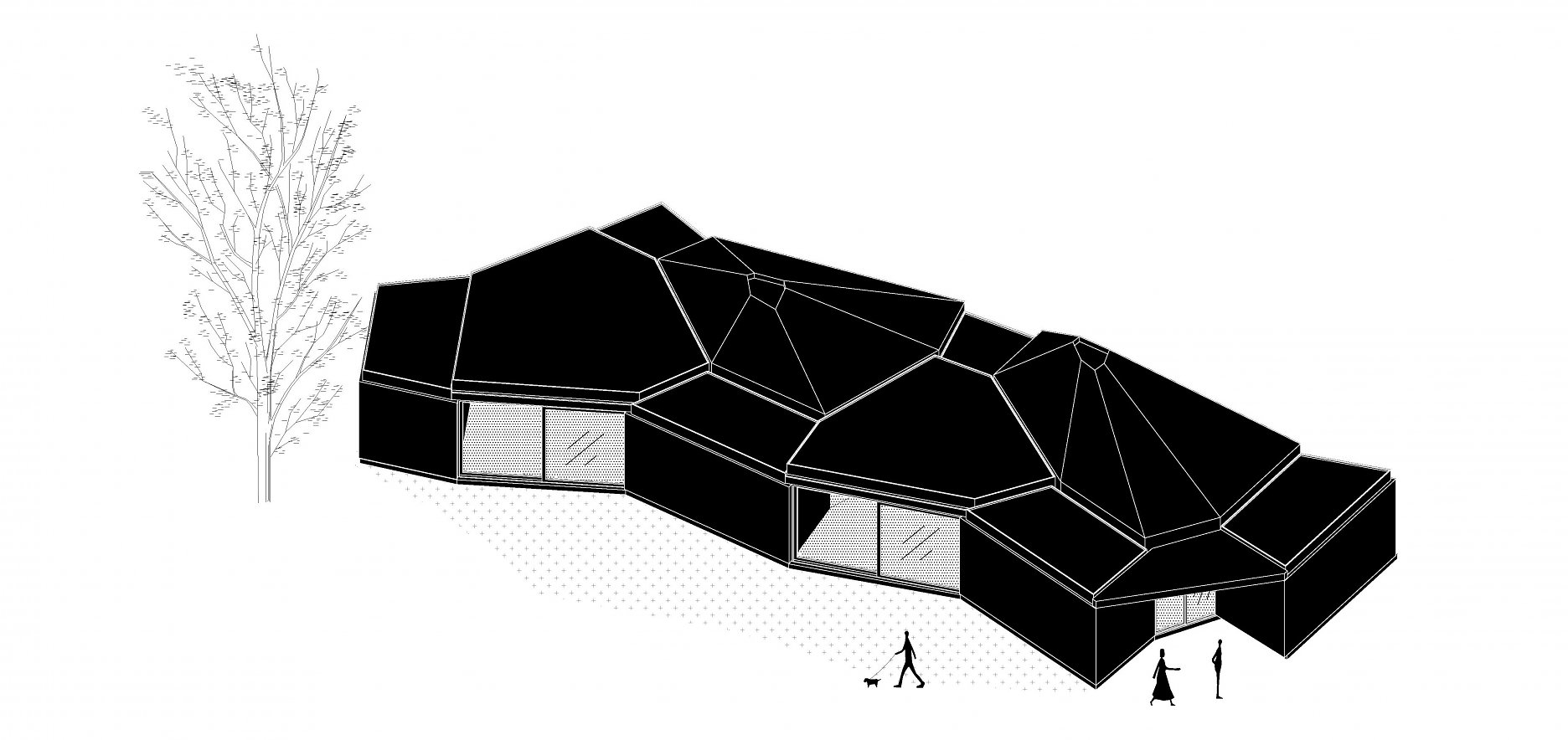

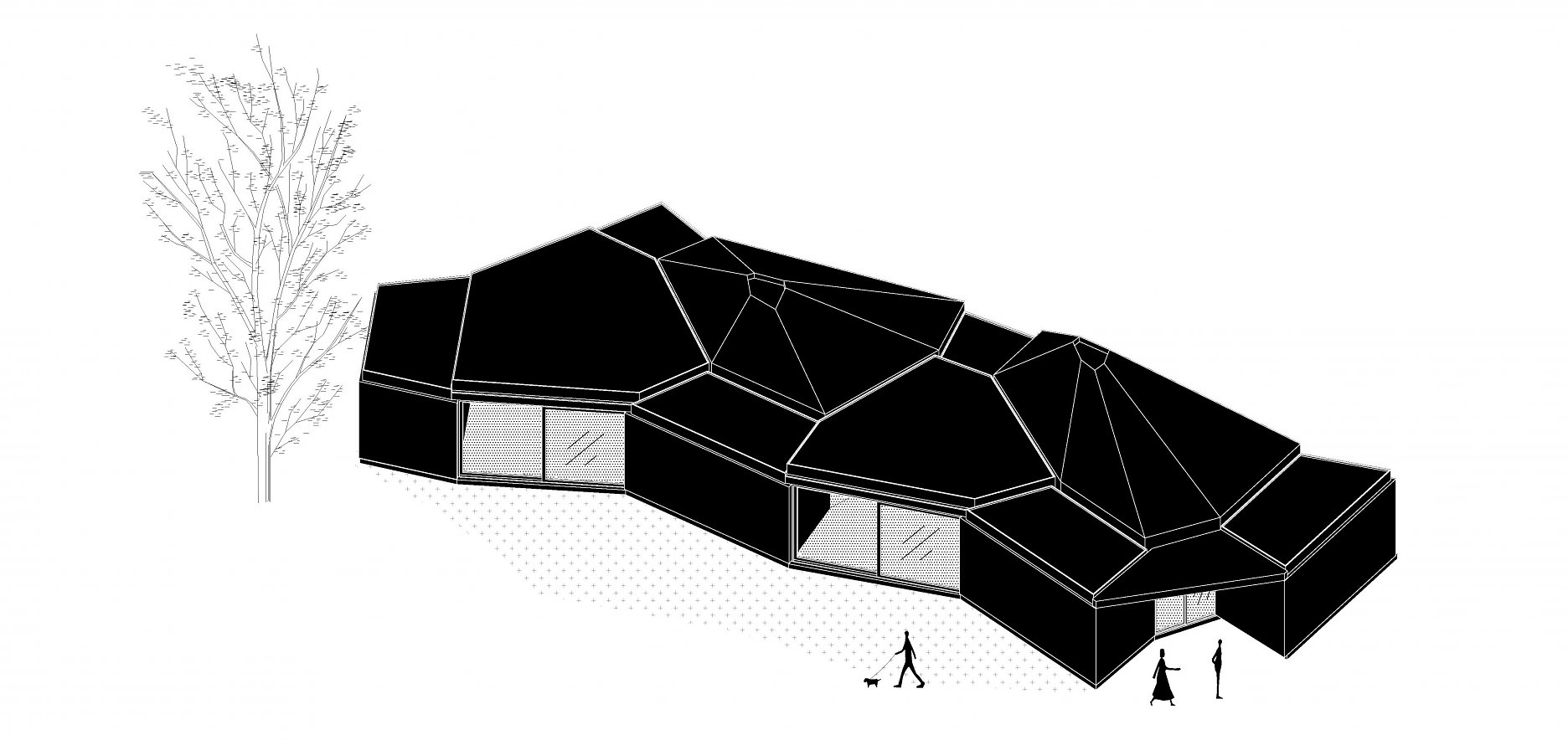

Axonometria
Axonometria Autor: CHYBIK + KRISTOF

Ako to funguje?

Systém atypických modulov tvorí kombinácia priestorových a plošných prvkov. Na pripravené základy sa ukladajú plošné podlahové moduly lichobežníkového tvaru. Tie tvoria podnož pre nosné priestorové moduly.

Tuhé prefabrikované lichobežníkové prvky vytvárajú nosnú osnovu pre strešnú konštrukciu a zároveň obsahujú všetko potrebné vybavenie a zázemie (toalety, sklady, kuchynka, multimediálna miestnosť, vzorkovňa...).

Podstatou riešenia ateliéru Chybík+Krištof je práve “voľný priestor”, ktorý vzniká medzi modulmi. Nedochádza k spomínanému duplikovaniu konštrukcií, architekt nie je pri návrhu limitovaný pravouhlou osnovou.

Zachovanie predností modulárnej výstavby zabezpečuje systém prefabrikovaného obvodového plášťa. Strešná konštrukcia v tomto prípade nie je klasická “krabica” ale tvarovaná doska pripravená na montáž vo výrobnej hale.

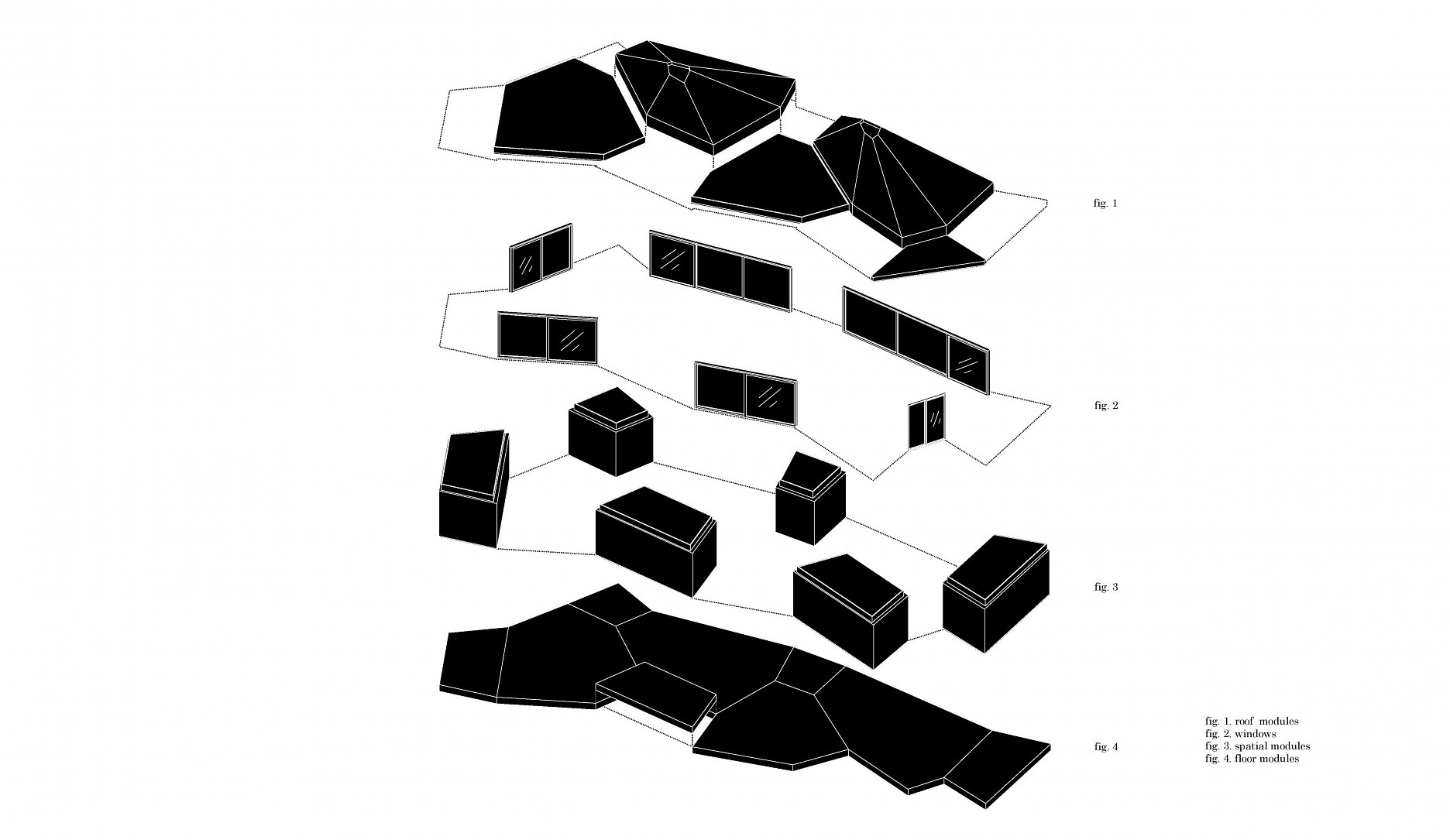

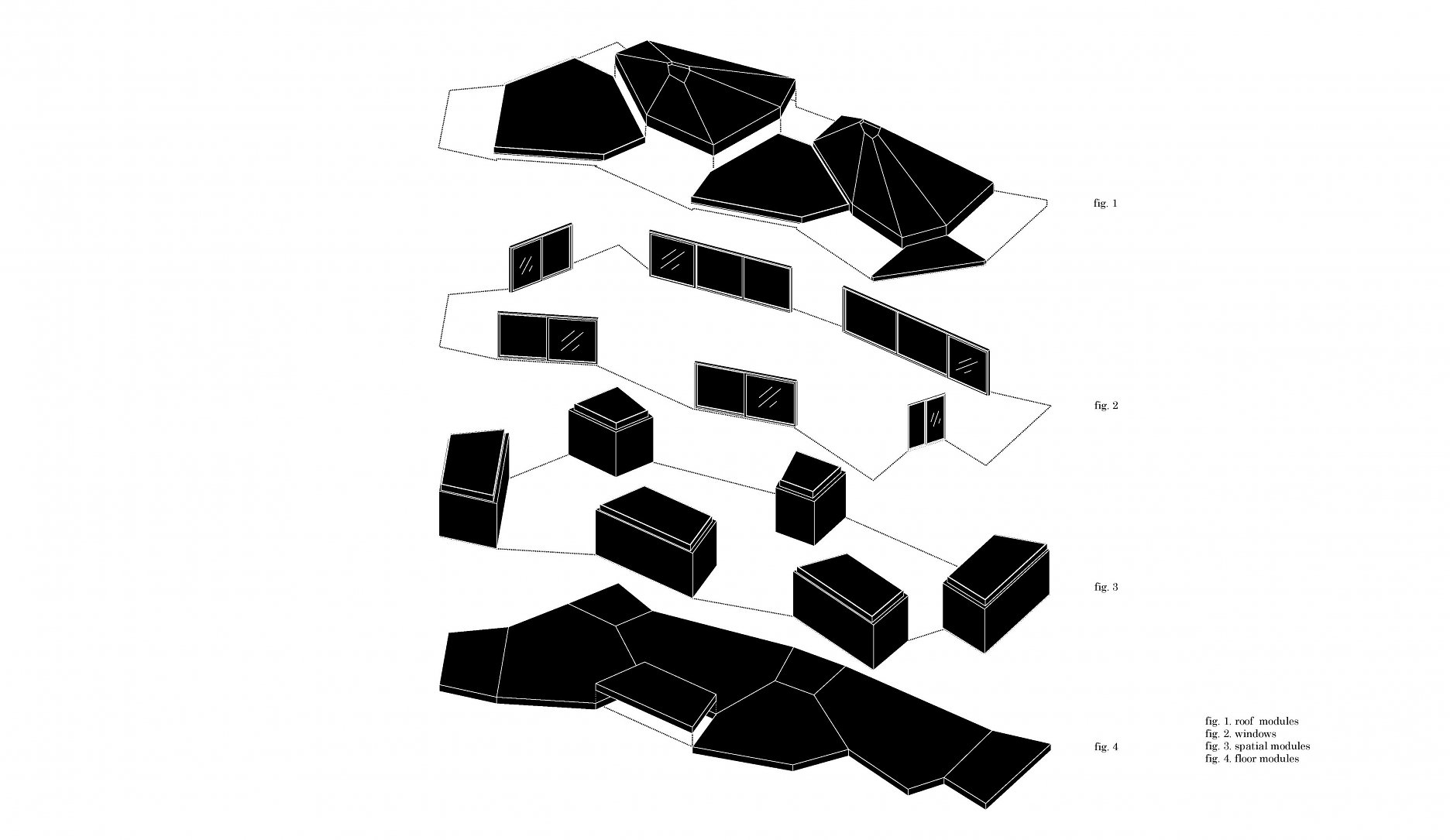

Nový modulový systém rozložený na základné stavebné prvky
Nový modulový systém rozložený na základné stavebné prvkyAutor: CHYBIK + KRISTOF

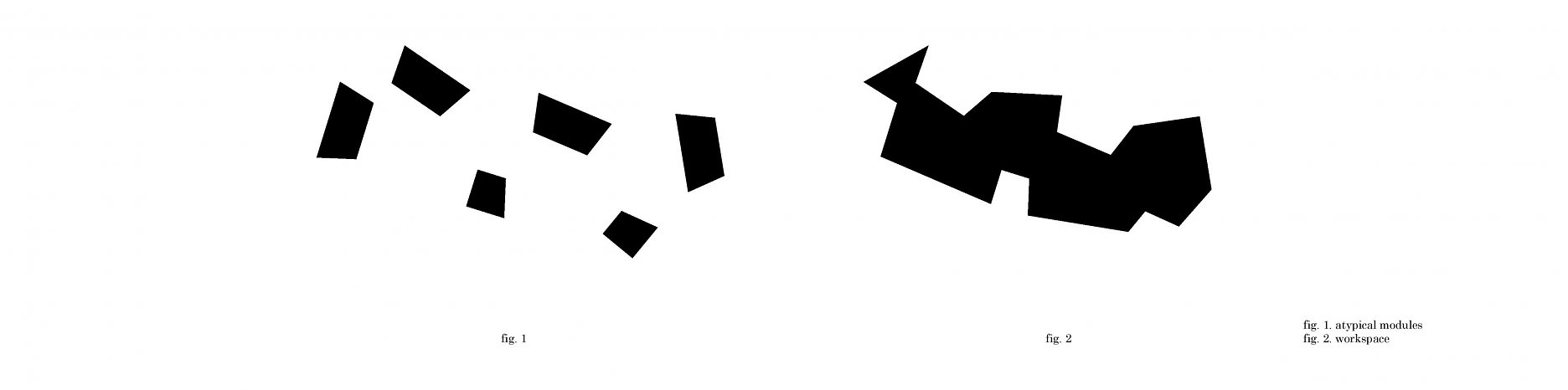

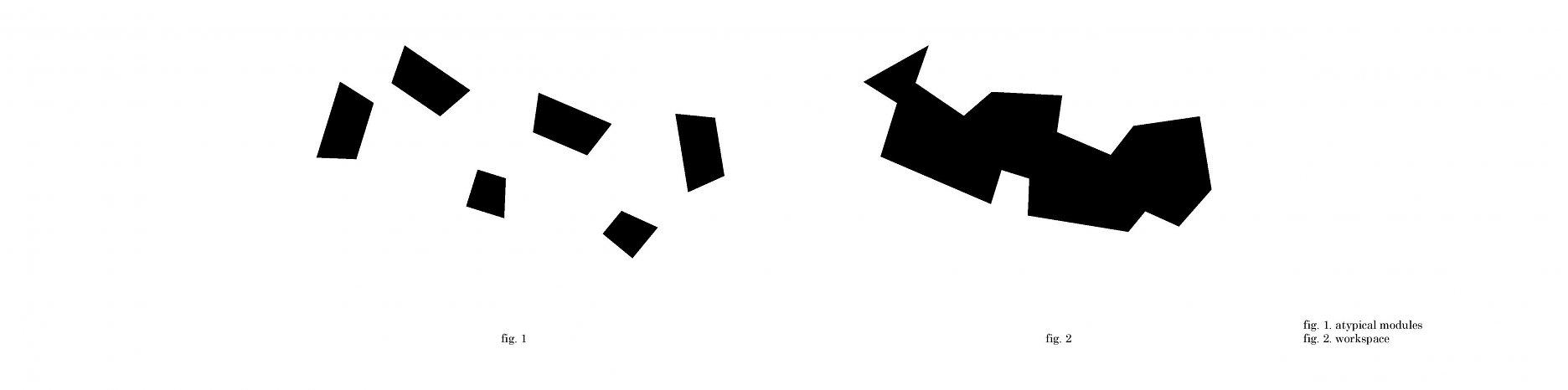

"Plné" moduly vs. otvorený priestor
"Plné" moduly vs. otvorený priestorAutor: CHYBIK + KRISTOF
Zo stavby...
Zo stavby...Kresba: Alexey Klyuykov

Flexibilný open space ako demonštrácia možností modulárnej výstavby

Centrálny otvorený priestor, s kapacitou približne 12 pracovných miest, je navrhnutý pre stálych aj externých zamestnancov. Zdieľaný open space reflektuje aktuálny vývoj pracovného prostredia a meniacich sa požiadaviek projektantov a vývojárov spoločnosti. Priestor svojím tvarovaním spája výhody open space a samostatných kancelárií. Jedna zdieľaná miestnosť niekedy slúži skupinám projektantov, pracujúcim na spoločnom projekte, inokedy zas samostatným pracovníkom. Fragmentovaný priestor formovaný do menších “zálivov” eliminuje halový efekt klasických otvorených kancelárií. Pracovisko je možné ďalej opticky deliť prostredníctvom závesov, či ďalších mobilných prvkov vybavenia. Interiér je dodatočne presvetlený cez presklené plochy medzi modulmi, ktoré dopĺňa Dvojica strešných svetlíkov.

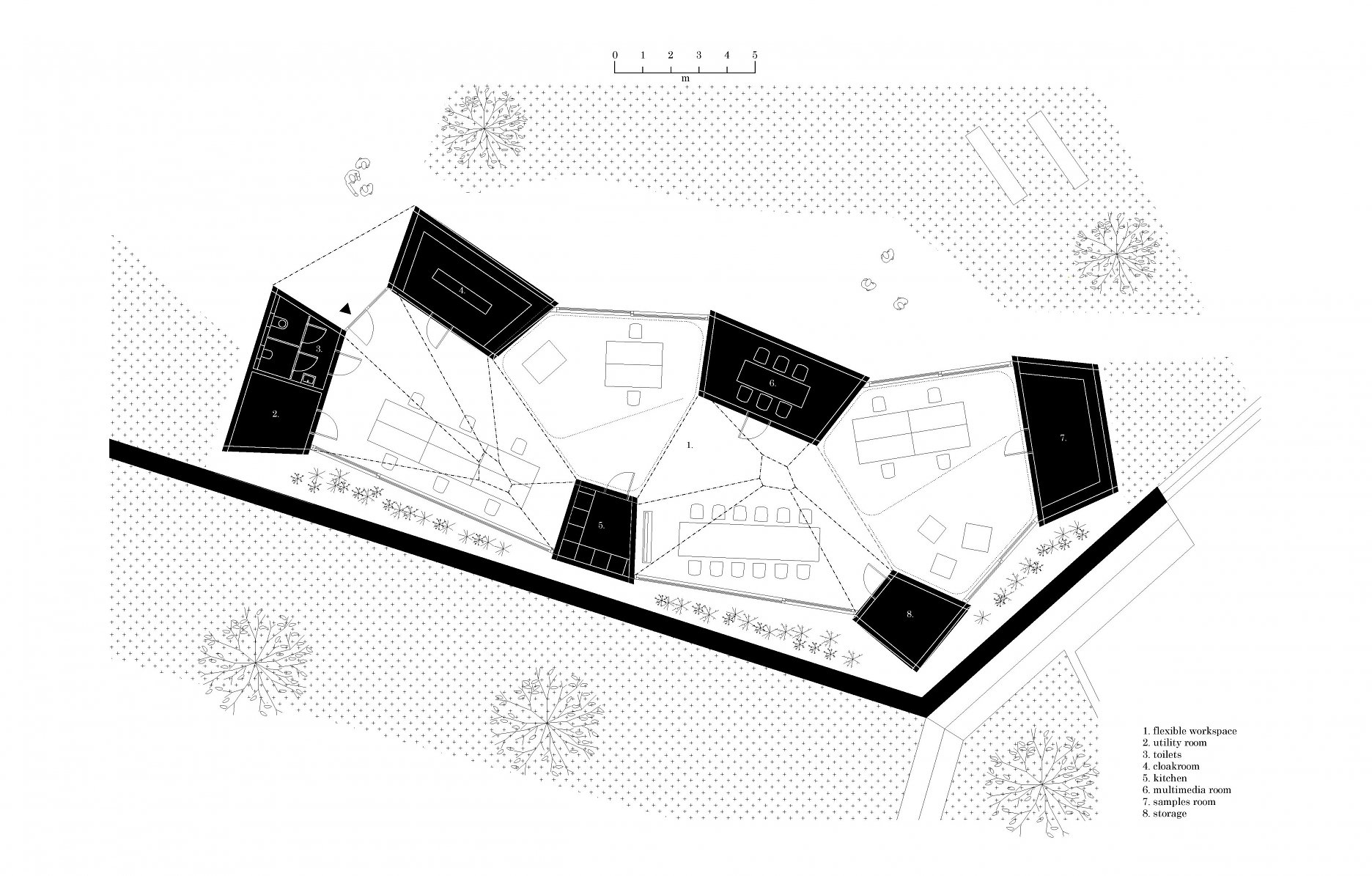

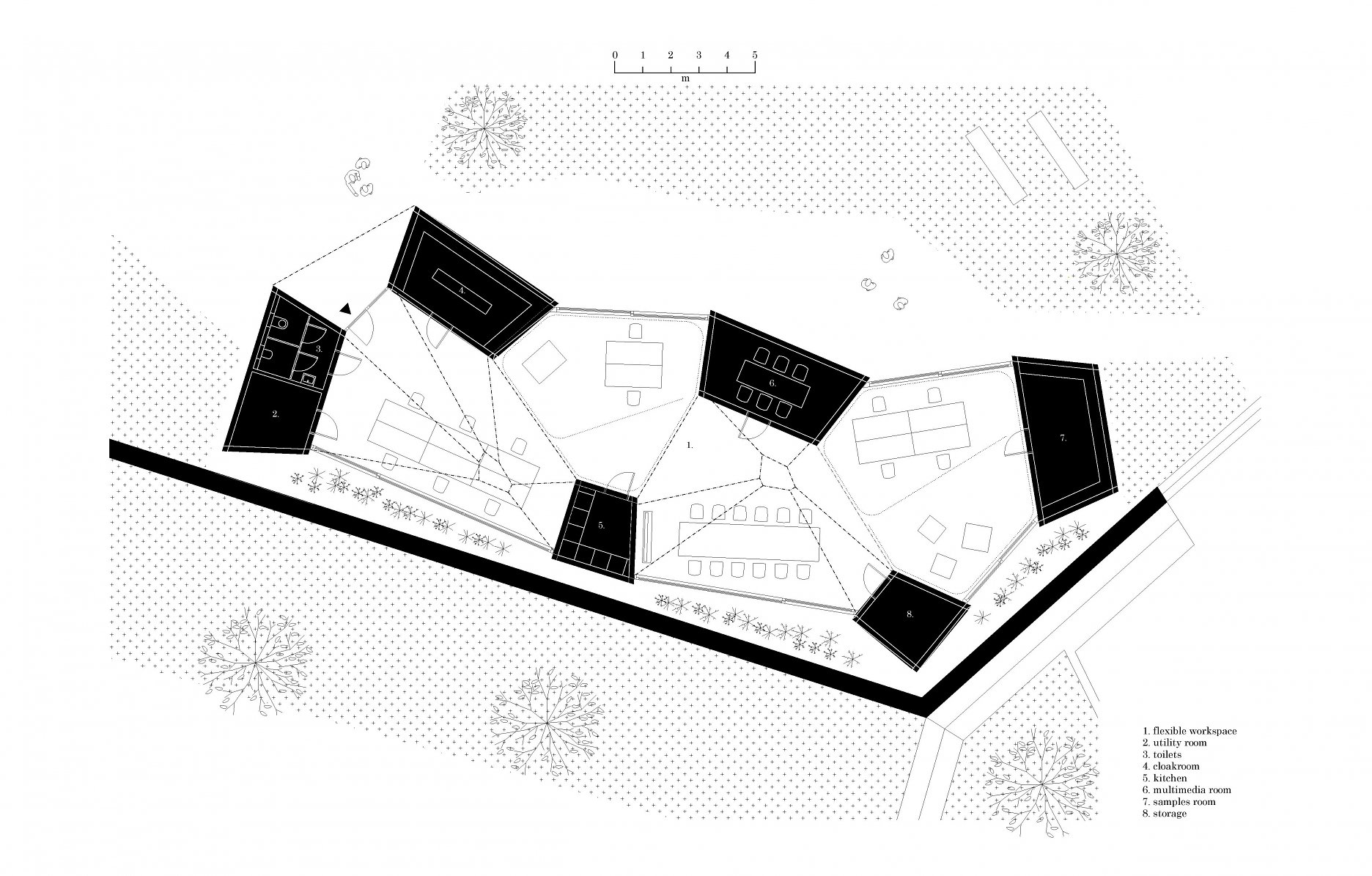

Pôdorys
PôdorysAutor: CHYBIK + KRISTOF

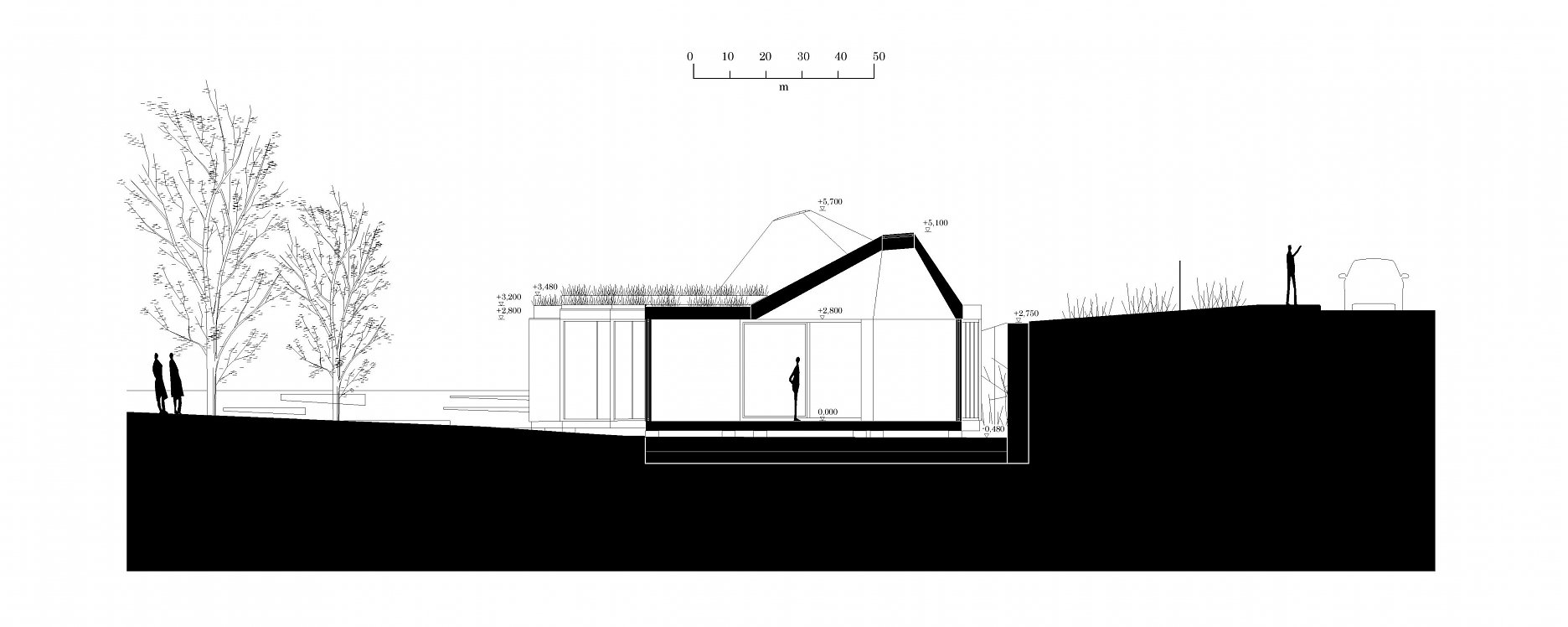

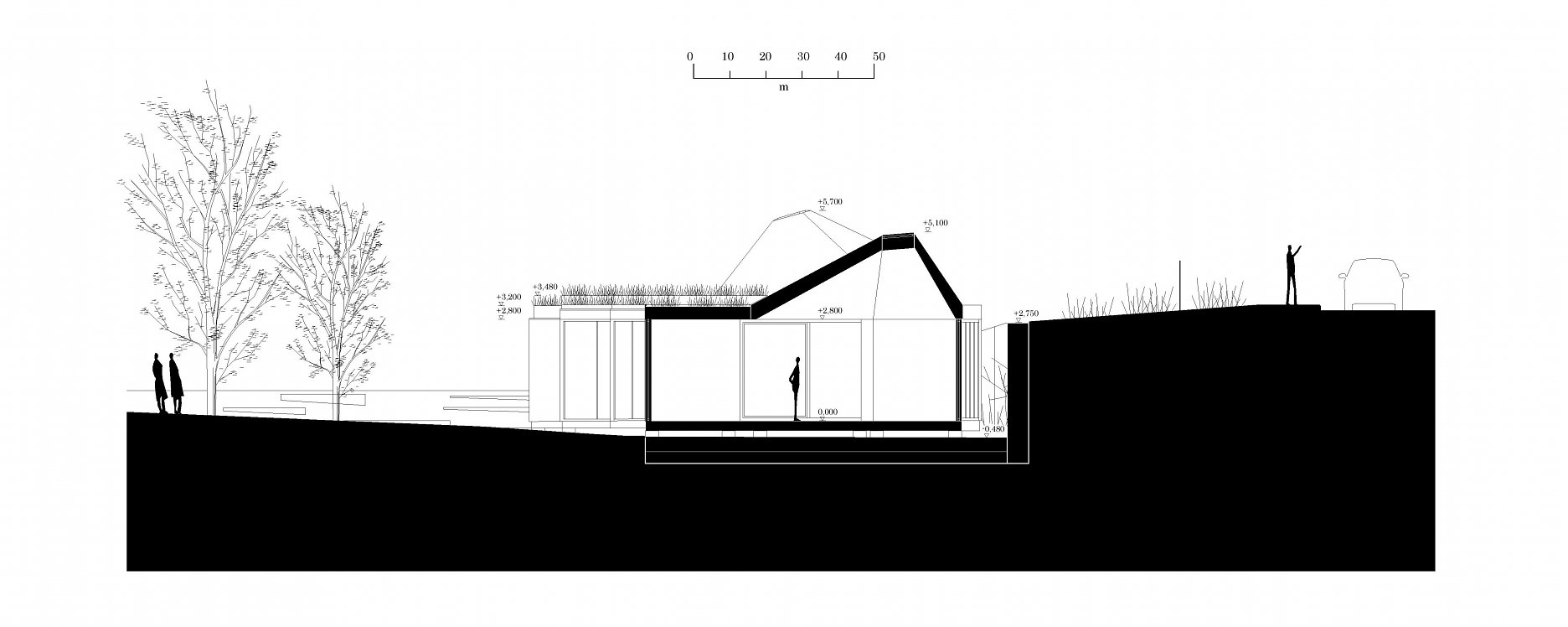

Rez svetlíkom
Rez svetlíkomAutor: CHYBIK + KRISTOF
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Alex Shoots Buildings
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings

Ako vyzerá pracovné prostredie vývojového centra modularity?

Vo flexibilnom priestore vznikajú nové myšlienky v oblasti modulárnych konštrukcií. Otvorený centrálny priestor vďaka členitým "zálivom" eliminuje typické negatíva open space kancelárií, súčasne však tvorí vhodné miesto pre brainstorming projektantov, technikov a ľudí z výroby a vedenia. Závesy aj pohyblivý mobiliár umožňujú ďalšie členenie priestoru.

Flexibilita priestoru sa prepisuje aj do návrhu mobiliára, ktorý je možno ľahko premiestniť a prispôsobovať novým potrebám. Materiály architekti vystavujú v surovej podobe a vďaka perforovanému povrchu a priznaným detailom umožňujú nahliadnuť "pod kožu" a porozumieť princípom modulárnych stavieb.

Vývojové centrum modularity v krátkom videu:

631
Youtube

Fotografie z interiéru:

Foto: Jesús Granada
Foto: Jesús Granada
Foto: Alex Shoots Buildings
Foto: Jesús Granada
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Jesús Granada
Foto: Alex Shoots Buildings
Foto: Pavel Barták
Foto: Pavel Barták
Foto: Jesús Granada
Foto: Pavel Barták
Foto: KOMA MODULAR
Foto: Julius Filip

Fotografie z výstavby:

Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: Alex Shoots Buildings
Foto: KOMA MODULAR

Vizualizácie:

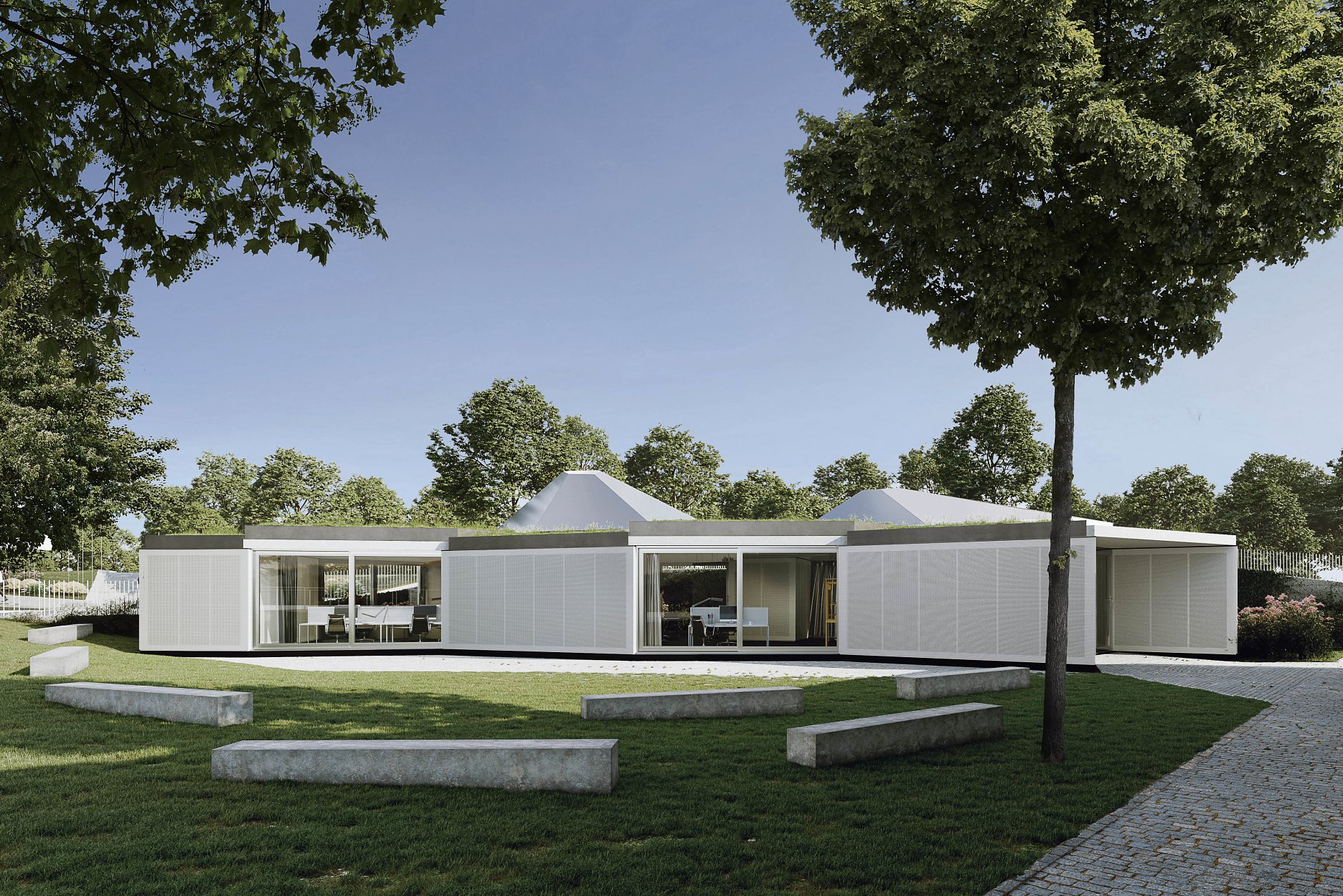

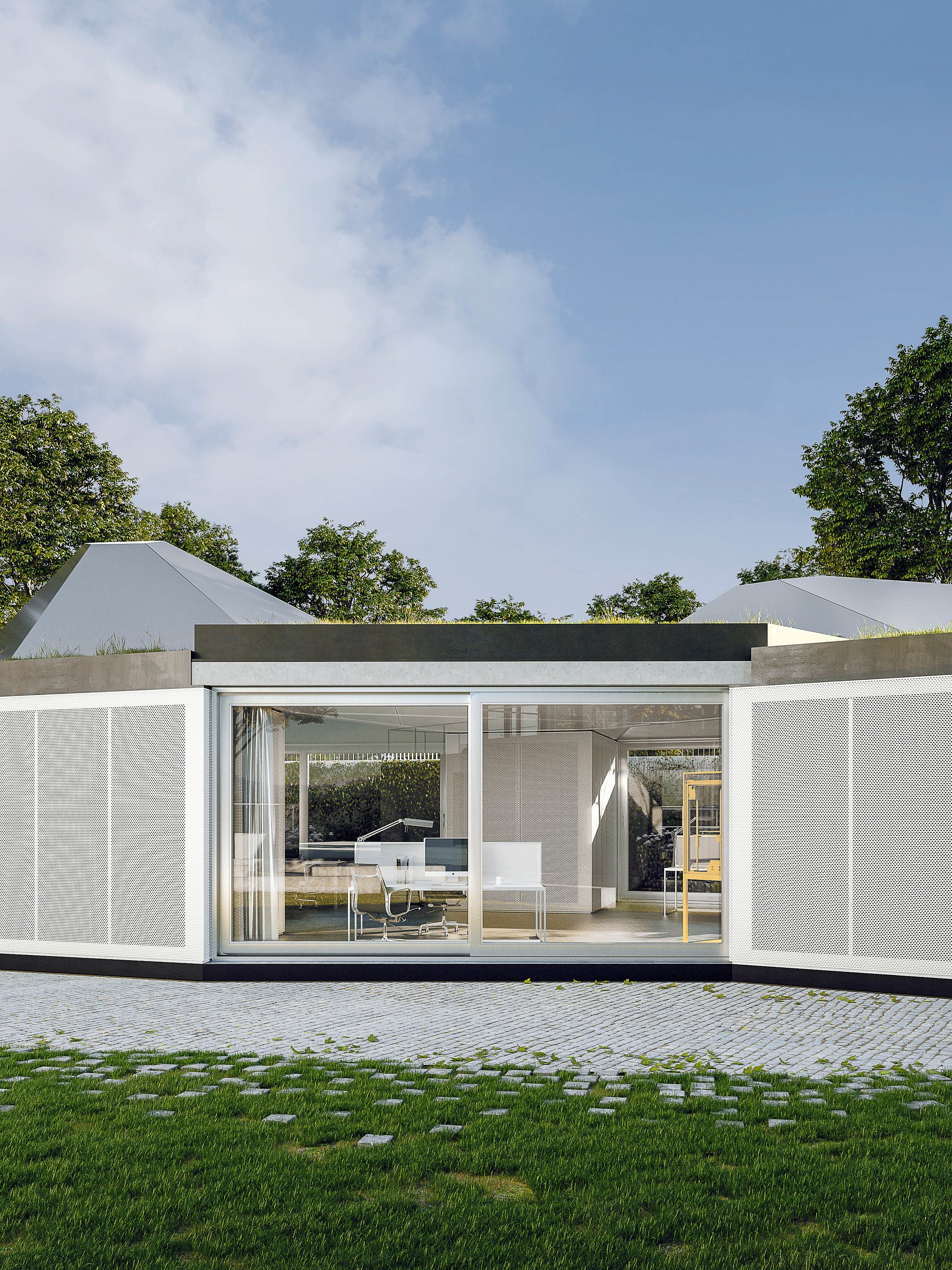

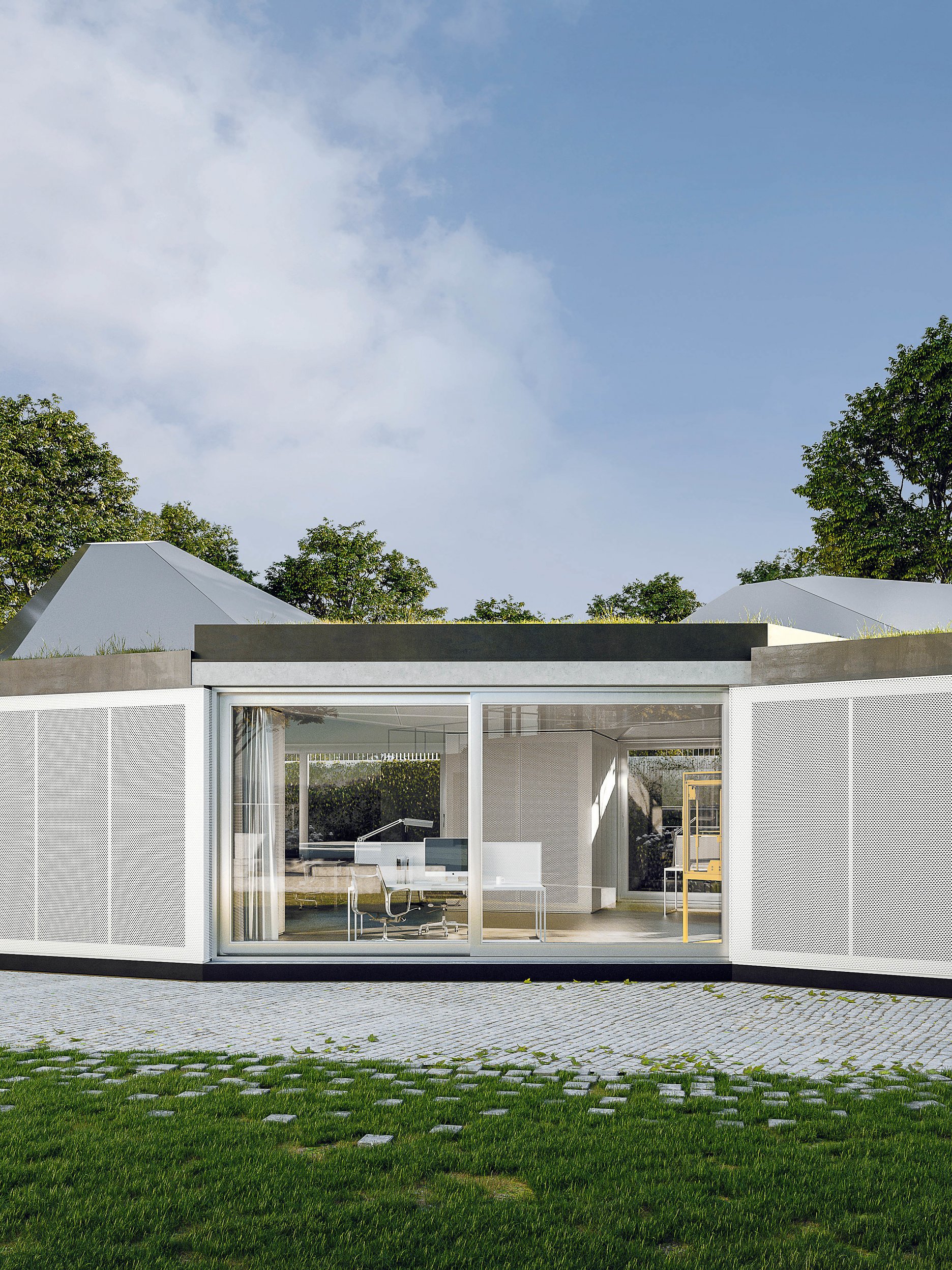

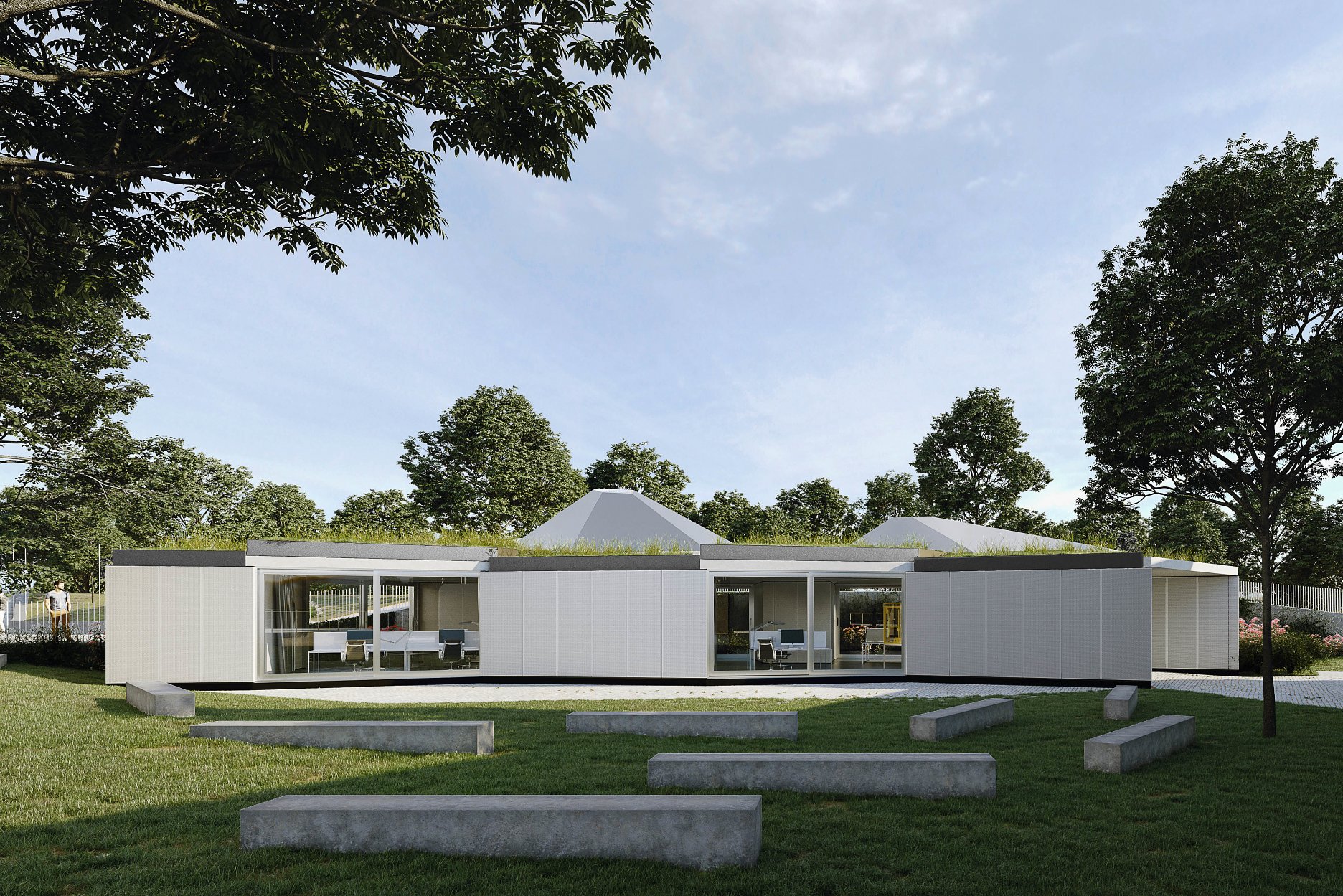

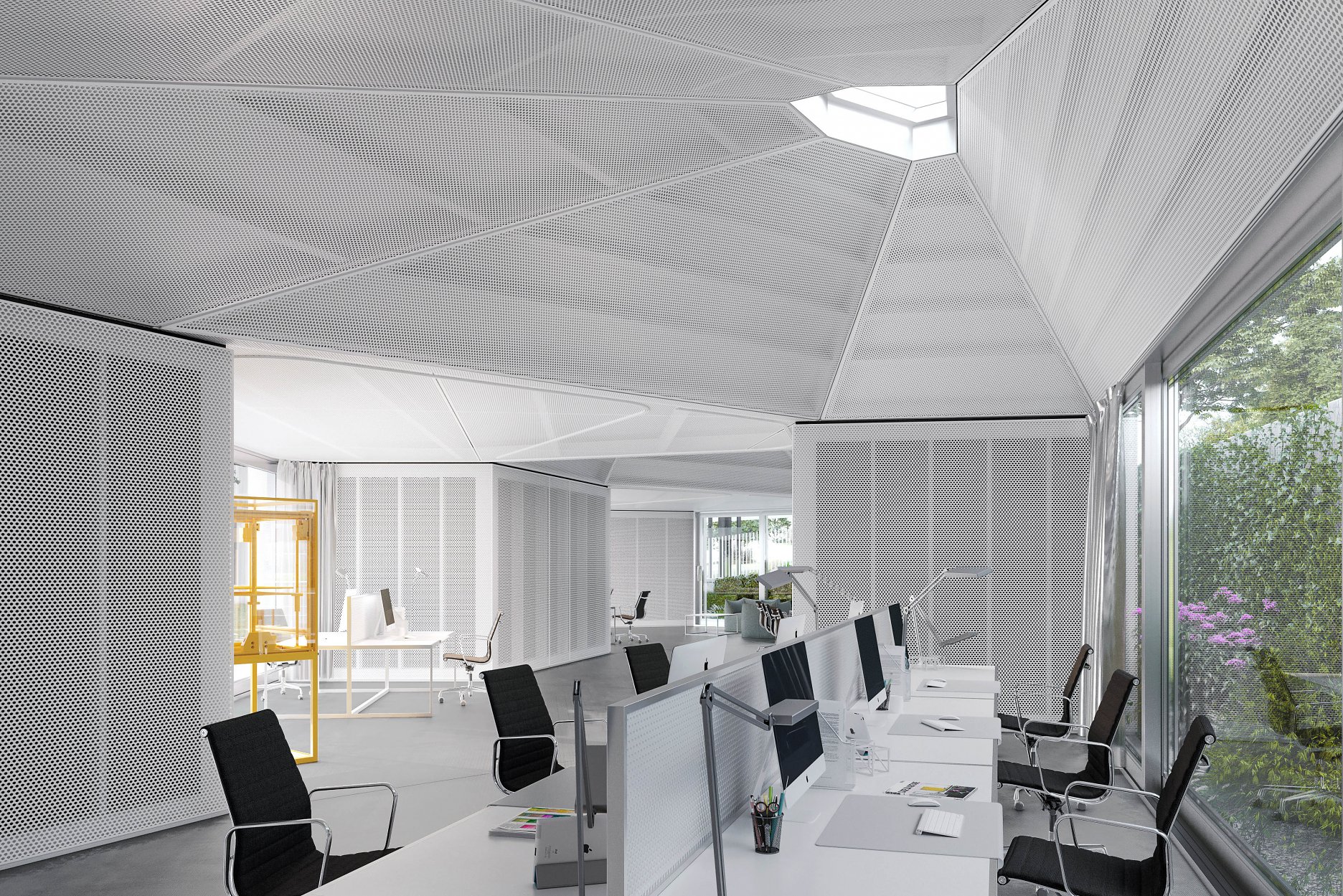

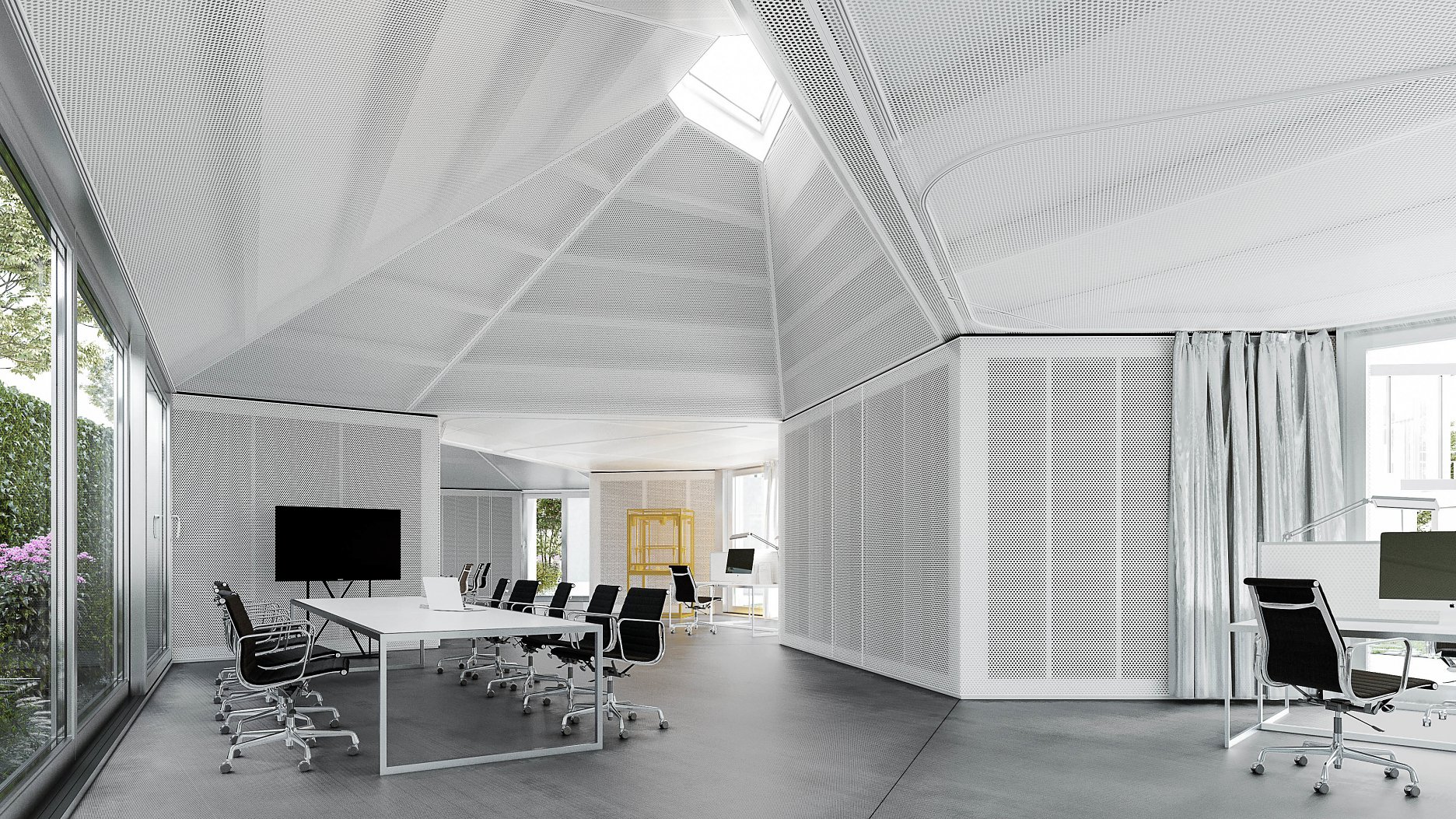

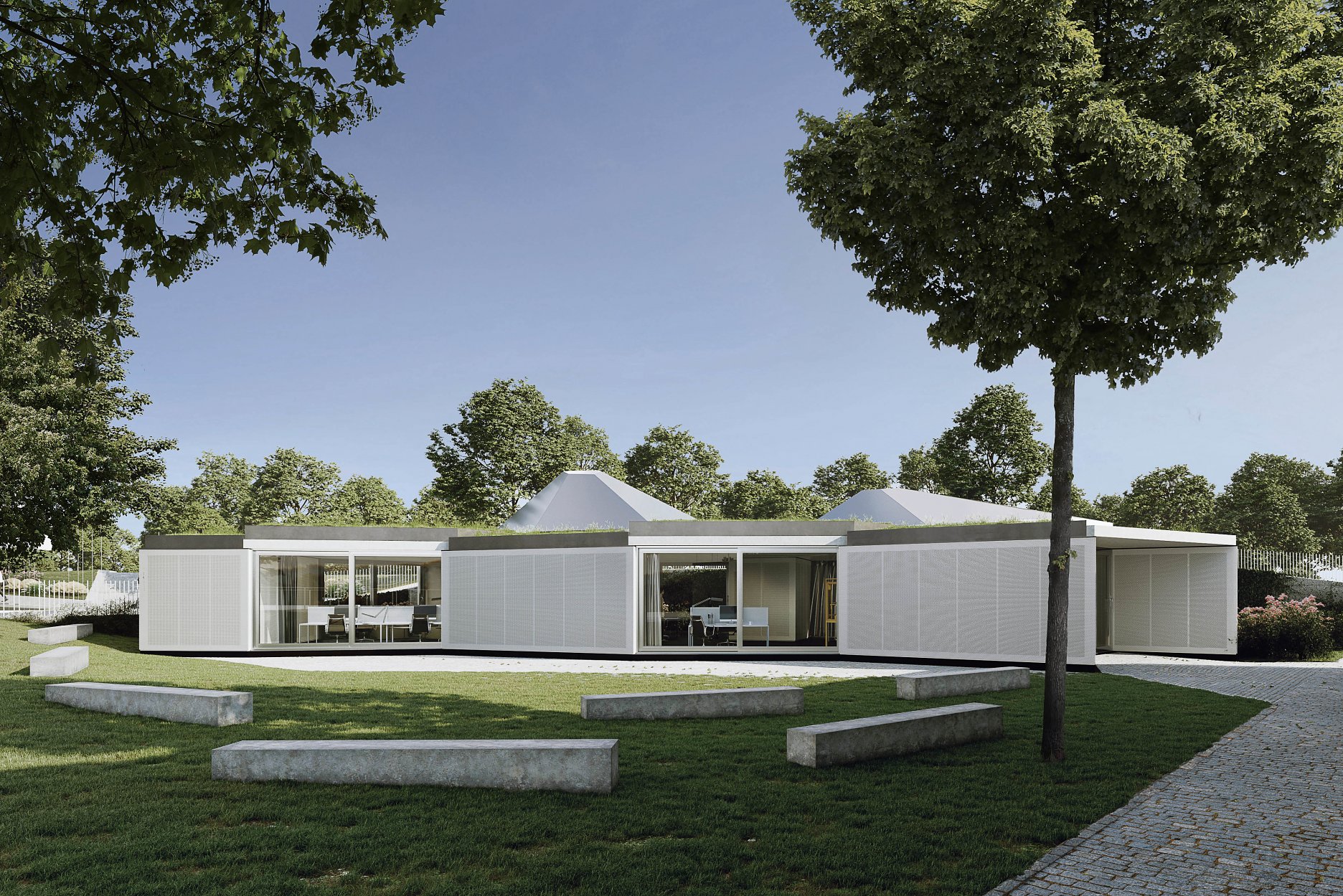

Vizualizácia
Vizualizáciaautor: Chybík+Krištof

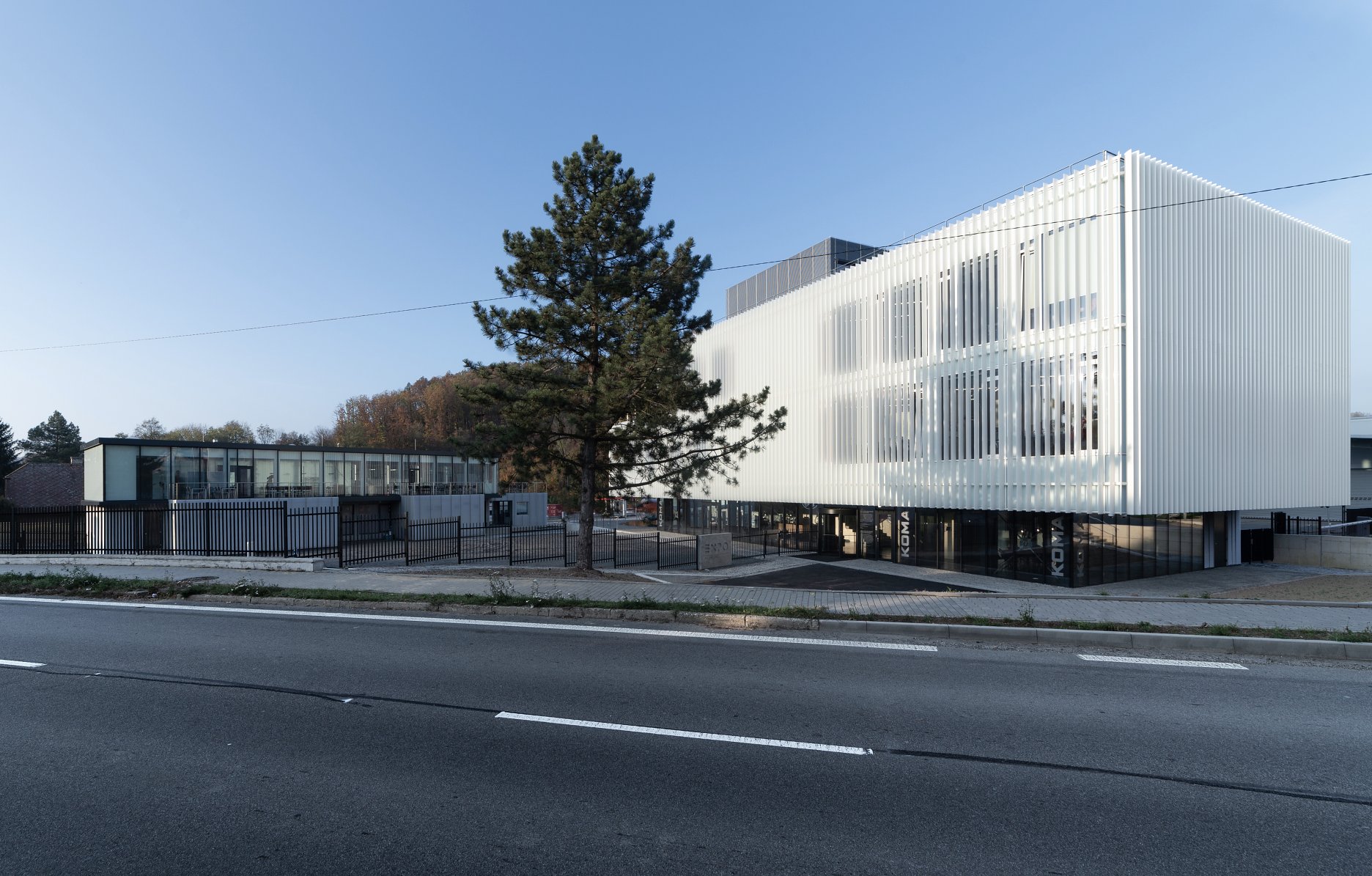

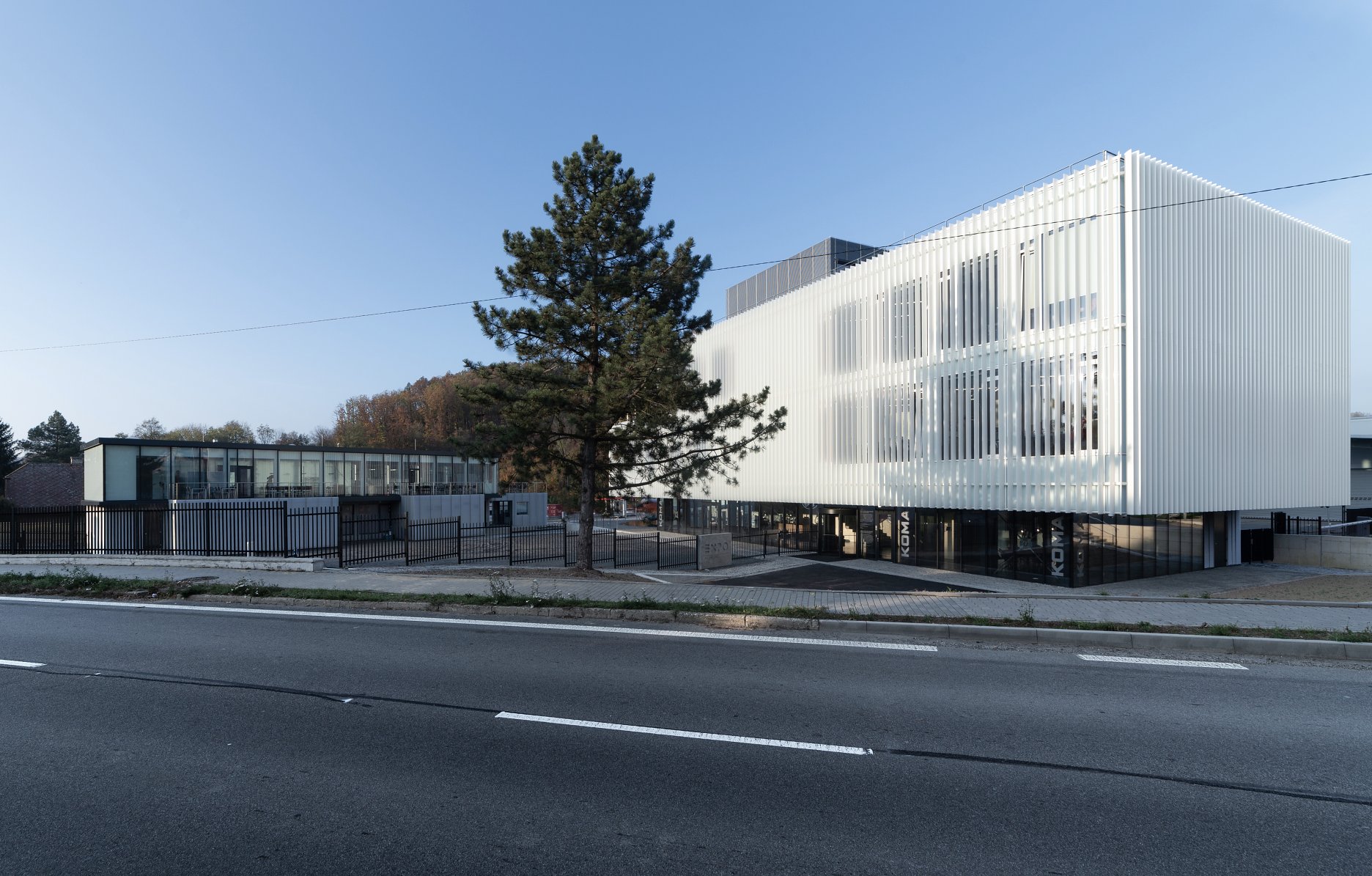

Súčasná podoba vizovického sídla firmy KOMA MODULAR
Súčasná podoba vizovického sídla firmy KOMA MODULARautor: Chybík+Krištof

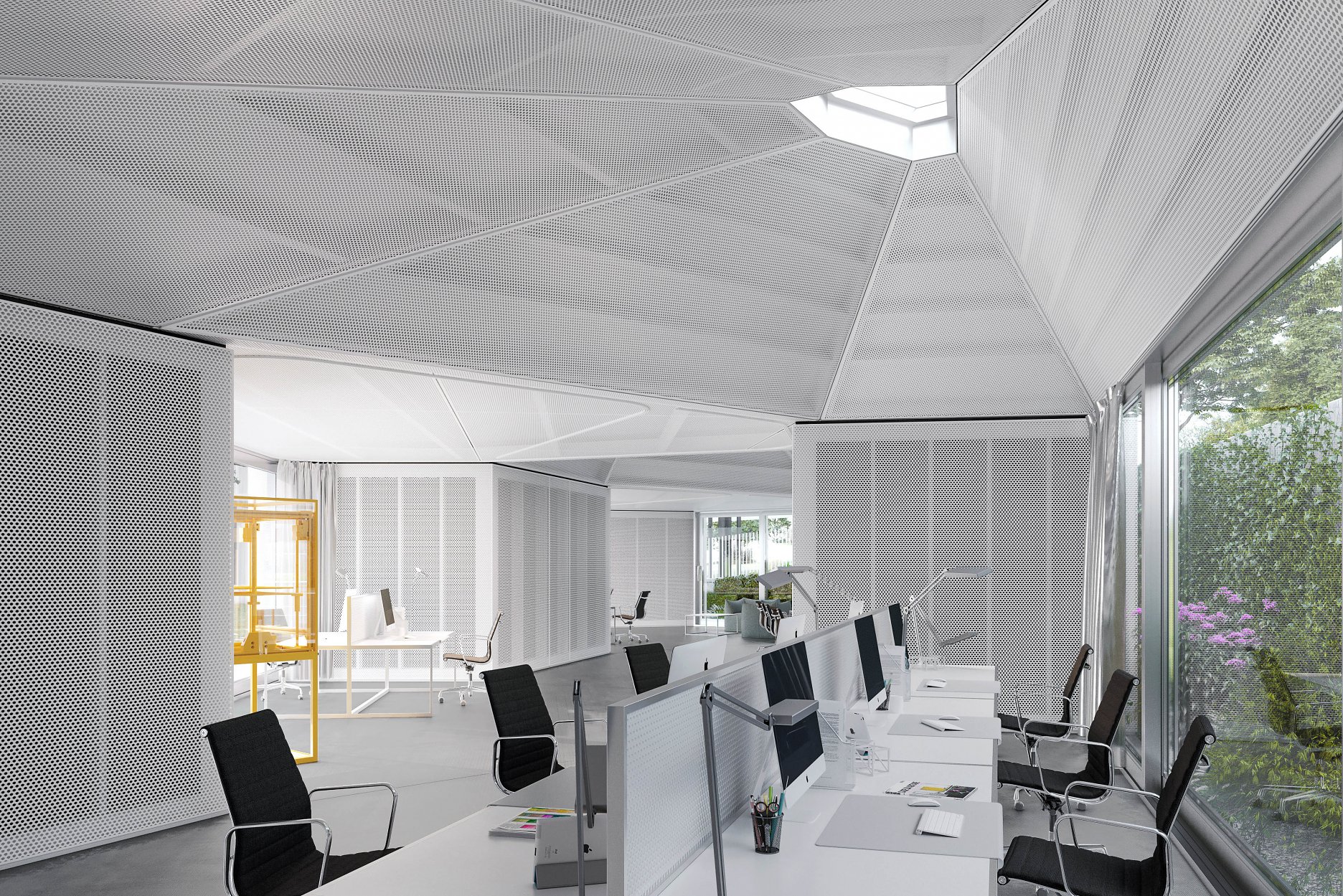

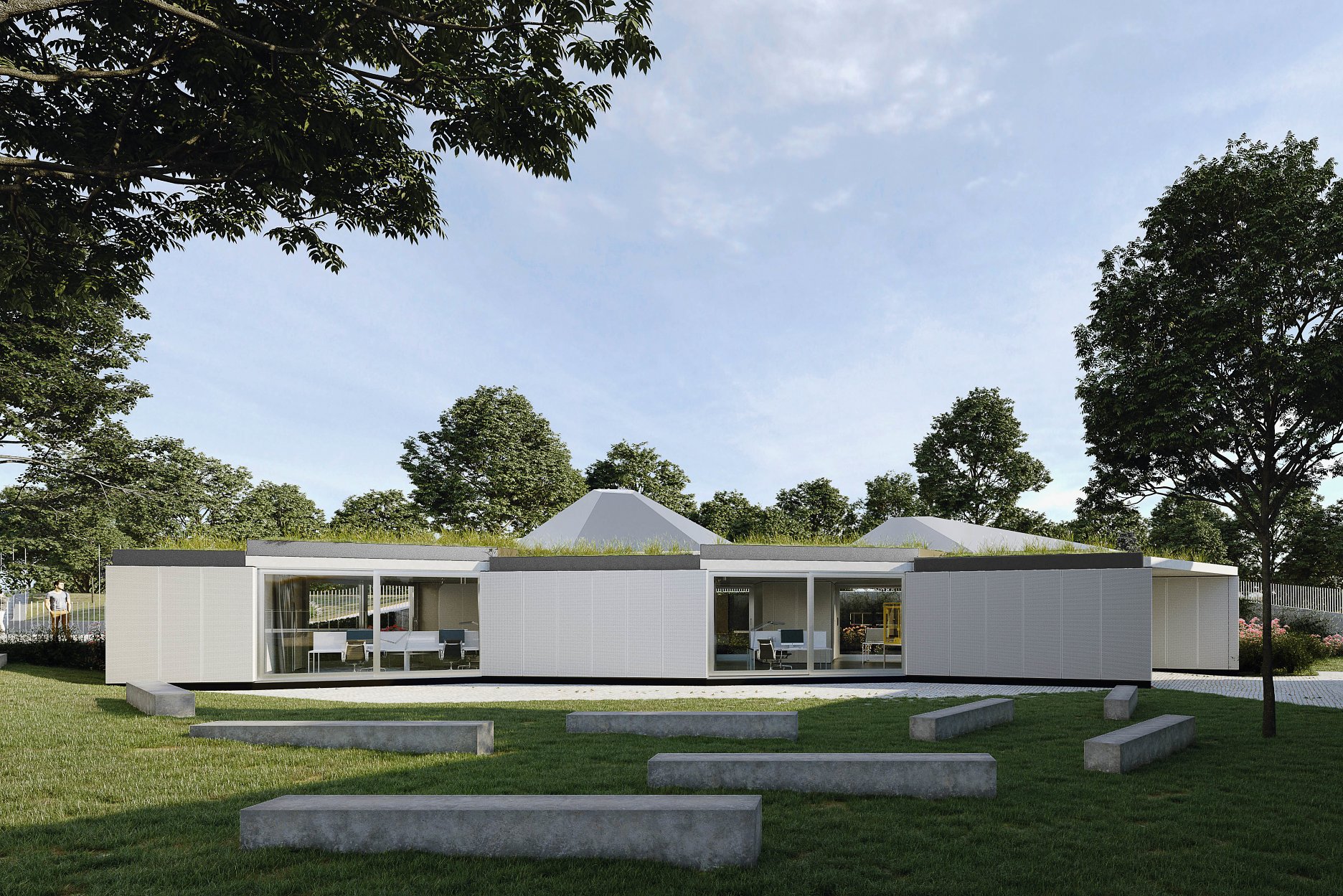

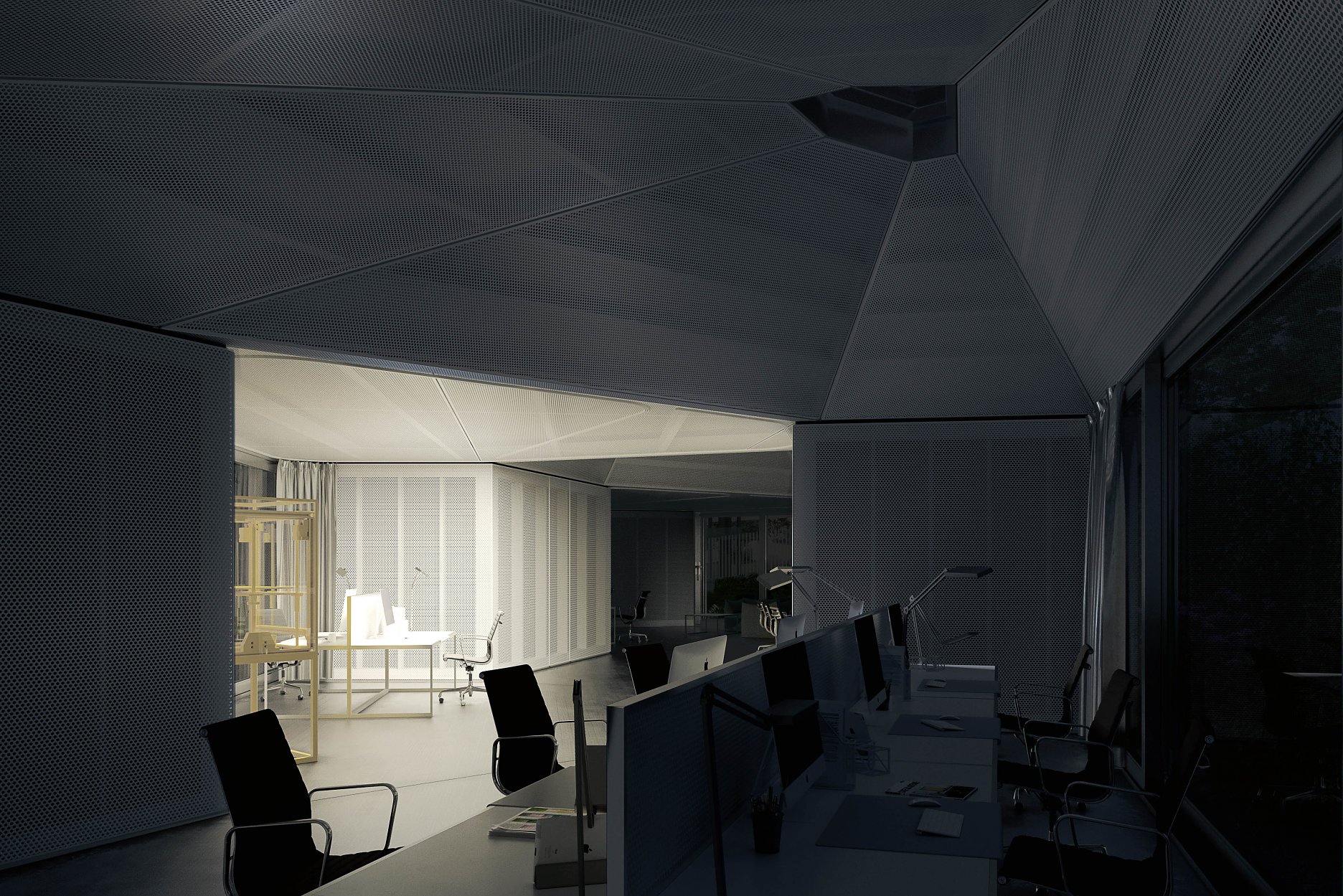

Vizualizácia
Vizualizáciaautor: Chybík+Krištof
Vizualizácia
Vizualizáciaautor: Chybík+Krištof
Vizualizácia
Vizualizáciaautor: Chybík+Krištof
Vizualizácia
Vizualizáciaautor: Chybík+Krištof
Vizualizácia
Vizualizáciaautor: Chybík+Krištof

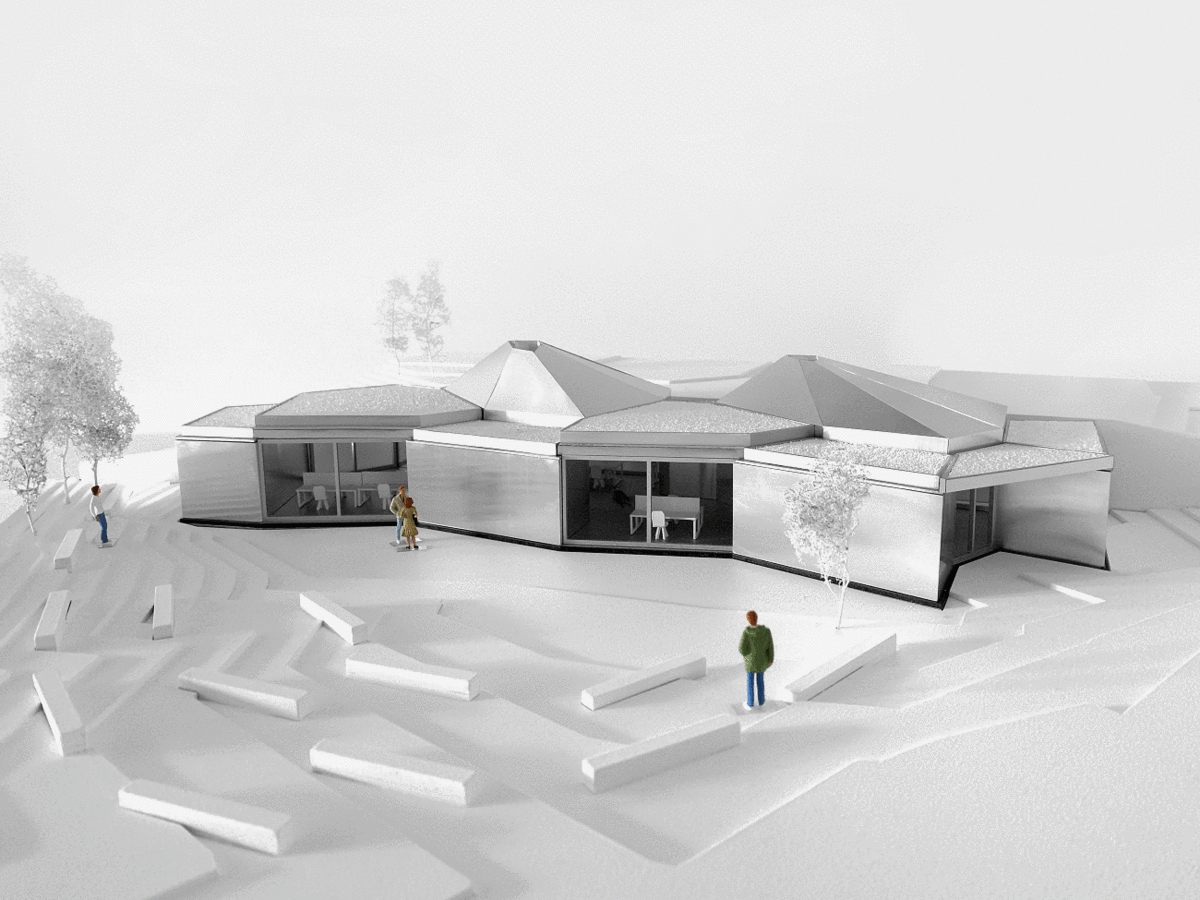

Fotografie modelu,
Fotografie modelu,autor: Chybík+Krištof
